РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCH85N----B BOSCH

Указания по технике безопасности 28 Описание прибора 82

Pokyny k likvidaci Vysavač, akumulátory, příslušenství a obaly je třeba odevzdat k ekologické recyklaci. Vysavač a akumulátory / baterie nevyhazujte do domovního odpadu! „ Obal Obal chrání vysavač před poškozením při přepravě. Skládá se z ekologických materiálů, a lze ho proto recyklovat. Nepotřebný obalový materiál zlikvidujte do kontejnerů recyklačního systému „Zelený bod“. „ Starý spotřebič Tento spotřebič obsahuje nabíjecí lithium-iontové akumulátory. Proto se spotřebič smí likvidovat pouze prostřednictvím autorizovaného zákaznického servisu nebo specializovaného prodejce. „ Akumulátory / baterie Dodržujte pokyny pro přepravu. Zabudované akumulátory smí za účelem likvidace vyjmout pouze odborní pracovníci. Otevřením krytu může dojít k poškození vysavače. Před vyjmutím akumulátoru z vysavače držte stisknutý vypínač (obrázek 10 ), dokud nebude akumulátor úplně vybitý. Pro vyjmutí akumulátoru vyšroubujte šrouby z krytu a sejměte kryt. Abyste zabránili zkratu, postupně odpojte jednotlivé přípoje na akumulátoru a póly ihned zaizolujte. I při úplném vybití obsahuje akumulátor ještě zbývající kapacitu, která se může v případě zkratu uvolnit.

ru Сохраните инструкцию по эксплуатации. При передаче пылесоса новому владельцу не забудьте передать также инструкцию по эксплуатации.

Указания по использованию Этот прибор предназначен только для домашнего использования и в бытовых условиях. Данный прибор предназначен для использования на высоте не более 2000 м над уровнем моря. Во избежание травм и повреждений пылесос нельзя использовать для: „ чистки людей и животных; „ всасывания: − вредных для здоровья веществ, острых, горячих или раскалённых предметов; − мокрых предметов и жидкостей; − легковоспламеняющихся или взрывчатых веществ и газов; − пепла, сажи из кафельных печей и систем центрального отопления; − тонера из принтеров или копировальных аппаратов.

Запасные части, принадлежности, Наши оригинальные запасные части и аксессуары, а также оригинальные аксессуары оптимально адаптированы к характеристикам и требованиям наших пылесосов. Поэтому мы рекомендуем использовать только оригинальные запасные части и аксессуары, а также оригинальные аксессуары. Это единственный способ обеспечить долгий срок службы и Указание: Использование неподходящих или дефектных запасных частей, аксессуаров / принадлежностей может повредить пылесос. Наша гарантия не распространяется на устранение ущерба, вызванного использованием таких продуктов.

Указания по технике безопасности

Данный пылесос соответствует общепризнанным техническим требованиям и специальным правилам техники безопасности.

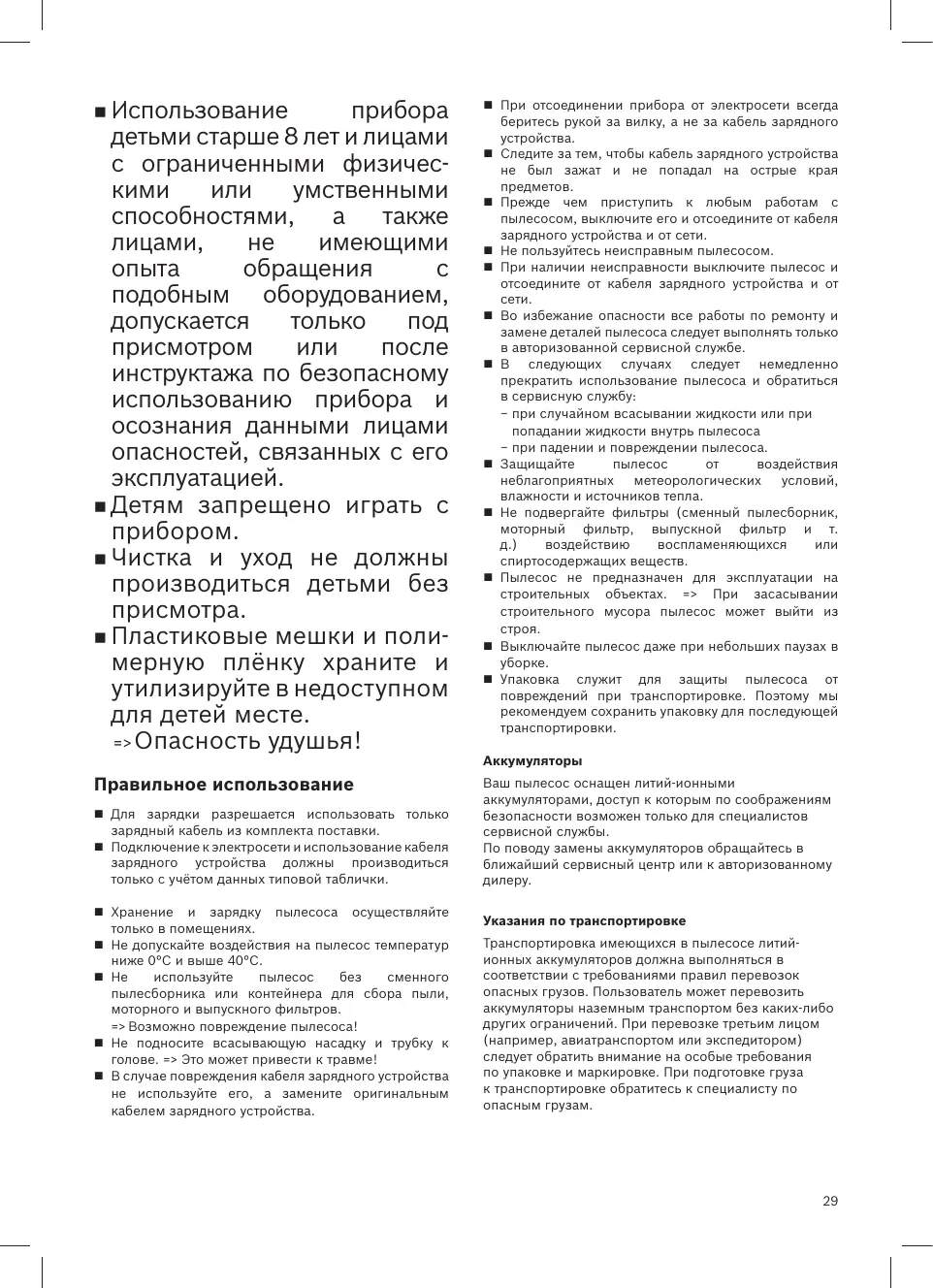

прибора детьми старше 8 лет и лицами с ограниченными физическими или умственными способностями, а также лицами, не имеющими опыта обращения с подобным оборудованием, допускается только под присмотром или после инструктажа по безопасному использованию прибора и осознания данными лицами опасностей, связанных с его эксплуатацией. „ Детям запрещено играть с прибором. „ Чистка и уход не должны производиться детьми без присмотра. „ Пластиковые мешки и полимерную плёнку храните и утилизируйте в недоступном для детей месте. => Опасность удушья!

„ При отсоединении прибора от электросети всегда беритесь рукой за вилку, а не за кабель зарядного устройства. „ Следите за тем, чтобы кабель зарядного устройства не был зажат и не попадал на острые края предметов. „ Прежде чем приступить к любым работам с пылесосом, выключите его и отсоедините от кабеля зарядного устройства и от сети. „ Не пользуйтесь неисправным пылесосом. „ При наличии неисправности выключите пылесос и отсоедините от кабеля зарядного устройства и от сети. „ Во избежание опасности все работы по ремонту и замене деталей пылесоса следует выполнять только в авторизованной сервисной службе. „ В следующих случаях следует немедленно прекратить использование пылесоса и обратиться в сервисную службу: − при случайном всасывании жидкости или при попадании жидкости внутрь пылесоса − при падении и повреждении пылесоса. „ Защищайте пылесос от воздействия неблагоприятных метеорологических условий, влажности и источников тепла. „ Не подвергайте фильтры (сменный пылесборник, моторный фильтр, выпускной фильтр и т. д.) воздействию воспламеняющихся или спиртосодержащих веществ. „ Пылесос не предназначен для эксплуатации на строительных объектах. => При засасывании строительного мусора пылесос может выйти из строя. „ Выключайте пылесос даже при небольших паузах в уборке. „ Упаковка служит для защиты пылесоса от повреждений при транспортировке. Поэтому мы рекомендуем сохранить упаковку для последующей транспортировки. Аккумуляторы

Правильное использование „ Для зарядки разрешается использовать только зарядный кабель из комплекта поставки. „ Подключение к электросети и использование кабеля зарядного устройства должны производиться только с учётом данных типовой таблички. „ Хранение и зарядку пылесоса осуществляйте только в помещениях. „ Не допускайте воздействия на пылесос температур ниже 0°C и выше 40°C. „ Не используйте пылесос без сменного пылесборника или контейнера для сбора пыли, моторного и выпускного фильтров. => Возможно повреждение пылесоса! „ Не подносите всасывающую насадку и трубку к голове. => Это может привести к травме! „ В случае повреждения кабеля зарядного устройства не используйте его, а замените оригинальным кабелем зарядного устройства.

Ваш пылесос оснащен литий-ионными аккумуляторами, доступ к которым по соображениям безопасности возможен только для специалистов сервисной службы. По поводу замены аккумуляторов обращайтесь в ближайший сервисный центр или к авторизованному дилеру. Указания по транспортировке Транспортировка имеющихся в пылесосе литийионных аккумуляторов должна выполняться в соответствии с требованиями правил перевозок опасных грузов. Пользователь может перевозить аккумуляторы наземным транспортом без каких-либо других ограничений. При перевозке третьим лицом (например, авиатранспортом или экспедитором) следует обратить внимание на особые требования по упаковке и маркировке. При подготовке груза к транспортировке обратитесь к специалисту по опасным грузам.

Указания по утилизации Пылесос, аккумуляторы, принадлежности и упаковку необходимо утилизировать экологически безопасным способом. Не выбрасывайте пылесос и аккумуляторы вместе с бытовым мусором! „ Упаковка Упаковка служит для защиты пылесоса от повреждений при транспортировке. Она изготовлена из экологически чистых материалов, поэтому её можно использовать для вторичной переработки. Использованные упаковочные материалы относите в пункты приёма вторсырья. „ Отслужившие приборы Данный пылесос оснащен заряжаемыми литий-ионными аккумуляторами. Поэтому его утилизация должна производиться только через авторизованную сервисную службу и дилера. „ Аккумуляторы/элементы питания Обратите внимание на указания по транспортировке. Встроенные аккумуляторы могут быть извлечены для утилизации только специально обученным персоналом. При открывании корпуса можно повредить пылесос. Для извлечения аккумулятора из пылесоса нажимайте на выключатель (рис. 10 ) до тех пор, пока аккумулятор полностью не разрядится. Выверните винты на корпусе и снимите его для извлечения аккумулятора. Во избежание короткого замыкания отсоедините клеммы от аккумулятора по одной друг за другом и сразу же заизолируйте полюса. Даже при полной разрядке аккумулятора в нём сохраняется остаточная электрическая ёмкость, которая в случае короткого замыкания может высвобождаться.

Мы рады, что вы остановили свой выбор на пылесосе Bosch серии BBH8 / BCH8 / BKH8 / BLH8. В этой инструкции по эксплуатации представлены различные модели серии BBH8 / BCH8 / BKH8 / BLH8. Поэтому возможно, что некоторые функции и принадлежности, описанные здесь, могут отсутствовать у Вашего прибора. Чтобы гарантировать оптимальный результат уборки, Вам необходимо использовать только оригинальные принадлежности Bosch, разработанные специально для Вашего пылесоса. Разверните страницы с рисунками!

1 Насадка для пола/ковра с электрощёткой

2 Кнопка фиксации пылесборника

Vysavač se musí před každým čištěním vypnout a odpojit od nabíjecího kabelu. Na ošetřování vysavače a příslušenství z plastu lze používat běžně prodávané čisticí prostředky na plast.

3 Индикатор зарядки аккумулятора

4 Индикатор «Sensor Control» 5 Контейнер для сбора пыли 6 Внешний фильтровальный блок 7 Фильтрующий элемент с моторным и поролоновым фильтрами*

Pozor: Nepoužívejte abrazivní prostředky, čisticí prostředky na sklo a univerzální čisticí prostředky. Vysavač nikdy neponořujte do vody.

8 Ламельный фильт* 9 Ручка шланга

Technické změny vyhrazeny.

10 Выключатель 11 Насадка для мягкой мебели* 12 Щелевая насадка* 13 Насадка для мягкой мебели Profi* 14 Щелевая насадка Profi* 15 Ремень* 16 Переходник для принадлежностей* 17 Шланг с ручкой* 18 Щелевая насадка для мягкой мебели* 19 Дополнительный валик щетки насадки для пола/ ковра* 20 Кабель зарядного устройства 21 Насадка для удаления пыли при сверлении* 22 Короткая ручка*

Перед первым использованием Рис. 1

Ручку осторожно вставьте в основной корпус и зафиксируйте. Для отсоединения ручки нажмите кнопку фиксации и осторожно снимите ручку движением вверх.

* в зависимости от комплектации

Регулировка мощности всасывания

Вставьте пылесос в насадку для пола/ковра и зафиксируйте. Чтобы отсоединить насадку для пола/ковра, нажмите кнопку фиксации и отсоедините пылесос от насадки.

Для регулировки мощности всасывания сдвиньте выключатель в нужное положение:

Уровень мощности 1 1 Для повседневной уборки с особо низким уровнем шума и с выключенной электрощёткой.

Уровень мощности 2 Для тщательной уборки электрощёткой.

Уровень мощности 3 3 Для особенно тщательной уборки любого типа поверхностей при максимальной мощности.

Внимание: перед первым использованием пылесоса аккумуляторы должны заряжаться не менее 6 часов.

Для зарядки поставьте пылесос рядом с розеткой. Пылесос можно спокойно оставлять в помещении. Рис. 7 Вставьте кабель зарядного устройства сзади в разъем пылесоса. Вставьте вилку кабеля зарядного устройства в розетку. Во время зарядки индикатор зарядки мигает. После полной зарядки аккумулятора индикатор зарядки горит синим светом и прекращает мигать. Нагревание кабеля зарядного устройства и пылесоса закономерно и не представляет опасности.

Указанное здесь время работы может отличаться в зависимости от степени зарядки, температуры и срока службы аккумулятора и т. д.

a) Индикатор указывает на степень зарядки аккумулятора. „ Если аккумулятор полностью заряжен, индикатор горит синим светом. ‡ Если индикатор мигает, требуется зарядка аккумулятора.

Индикатор зарядки аккумулятора

Индикатор зарядки аккумулятора пылесоса соответствует одному из двух приведённых состояний:

Во время коротких перерывов пылесос можно спокойно оставлять в помещении. Для этого слегка наклоните пылесос по направлению к насадке. Внимание: при остановках в работе обязательно выключайте пылесос, так как вращающаяся щётка остановленного пылесоса может повредить напольное покрытие.

b) Светодиоды индикатора указывают на степень зарядки аккумулятора. „ Аккумулятор полностью заряжен

Уборка с использованием принадлежностей

„ Средний уровень остаточного заряда

„ Низкий уровень остаточного заряда

a) Закрепите ремень на короткой ручке шланга, входящей в комплект. b) Длинную ручку шланга выньте из основного корпуса. c) Установите и зафиксируйте короткую ручку. d) Отсоедините пылесос от насадки для чистки пола/ ковра. Рис. 2 e) Переходник для принадлежностей вставьте в пылесос и зафиксируйте.

Если последний светодиод мигает, требуется зарядка аккумулятора.

Нажмите выключатель в направлении, указанном стрелкой.

* в зависимости от комплектации

Нужные насадки вставляйте в шланг с ручкой переходника для принадлежностей: ‡ Насадка для мягкой мебели для чистки мягкой мебели, штор и т. д. ‡ Щелевая насадка для чистки щелей, углов и т. д. ‡ Щелевая насадка для мягкой мебели для чистки обивки, превосходно подходит для чистки автомобильных сидений ‡ Закрепите насадку для удаления пыли при сверлении на рукоятке и расположите её таким образом по отношению к стене, чтобы отверстие насадки находилось непосредственно над просверливаемым отверстием.

При необходимости удалите грязь, скопившуюся под выпускным отверстием. Установите фильтровальный блок в контейнер, при этом обязательно следите за правильным расположением. Вставьте контейнер в пылесос и зафиксируйте до щелчка. Внимание: в случае возникновения сопротивления при установке контейнера для сбора пыли проверьте комплектность фильтров и правильность положения фильтровального блока и контейнера для сбора пыли.

Обслуживание фильтров После уборки Рис. 10

После уборки выключите пылесос.

Опорожнение контейнера для сбора пыли Рис. 11 Для достижения хороших результатов желательно опорожнять контейнер для сбора пыли после каждой уборки, в любом случае не позднее, чем уровень пыли в контейнере достигнет специальной отметки. Мы не рекомендуем заполнять контейнер пылесоса до уровня выше отметки, поскольку это приводит к чрезмерному загрязнению фильтра.

В Вашем пылесосе предусмотрена функция «Sensor Control». Эта функция постоянно контролирует, работает ли пылесос на оптимальном уровне мощности. При снижении уровня мощности световой индикатор указывает на необходимость очистки фильтрующего элемента. Рис. 15 «Sensor Control» Индикатор горит синим светом или выключен, если пылесос работает с оптимальной мощностью. Если он начинает мигать красным, внешний фильтровальный блок и фильтрующий элемент следует очистить.

Опорожняя контейнер для сбора пыли, всегда проверяйте степень загрязнения внешнего фильтровального блока и при необходимости очищайте его согласно инструкции «Очистка внешнего фильтровального блока». Рис. 16 Внимание: очистка фильтра возможна только при выключенном пылесосе. Никогда не производите уборку без внешнего фильтровального блока с вставленным фильтрующим элементом.

Разблокируйте контейнер для сбора пыли при помощи кнопок фиксации и извлеките его из пылесоса.

Выньте фильтровальный блок из контейнера для сбора пыли Опорожните контейнер для сбора пыли.

Внимание: очистка фильтра возможна только при выключенном пылесосе.

Мощность пылесоса автоматически снижается до уровня 1. Рис. 16 Очистка внешнего фильтровального блока Для оптимальной работы пылесоса внешний фильтровальный блок нужно регулярно очищать. Для очистки внешнего фильтровального блока необходимо выключить пылесос. Выньте контейнер для сбора пыли из прибора. Рис.

Выньте фильтровальный блок из контейнера для сбо ра п ыли. Рис. 13 ‡ Очистите внешний фильтровальный блок. a) Как правило, чтобы удалить частички грязи, достаточно, опорожняя контейнер для сбора пыли, чуть-чуть потрясти фильтровальный блок или легко постучать по нему. b) Если этого недостаточно, возьмите сухую тряпку и с её помощью удалите частички грязи с поверхности.

* в зависимости от комплектации

Рис. 17* Очистка фильтрующего элемента

Выключите прибор. Выньте контейнер для сбора пыли из приб ора. Рис. 12

Выньте фильтровальный блок из контейнера для сбо ра п ыли. Рис. 13 a) Поверните крышку фильтрующего элемента против часовой стрелки и выньте фильтрующий элемент из фильтровального блока. b) Сначала выколотите пыль из фильтрующего элемента. c) Снимите поролоновый фильтр с моторного и промойте их раздельно. Оставьте поролоновый и моторный фильтры сохнуть, (прим. 24 часа) d) Установите поролоновый фильтр в фильтрующий элемент и установите в контейнер для сбора пыли. e) Вставьте фильтрующий элемент в фильтровальный блок и зафиксируйте крышку поворотом по часовой стрелке. Если после очистки фильтрующего элемента вручную индикатор «Sensor Control» по-прежнему мигает красным светом, это указывает на то, что фильтрующий элемент загрязнен настолько, что требуется его обработка в стиральной машине в режиме бережной стирки при температуре не более 30°C и при минимальной скорости отжима. При необходимости новые фильтры можно заказать через сервисную службу. Рис. 18*

Выключите пылесос, чтобы очистить ламельный фильтр. Внимание: очистка фильтра возможна только при выключенном пылесосе. Для очистки ламельного фильтра поверните рычажок на 180° не менее трёх раз.

Очистка насадки для пола/ковра Каждый раз перед техобслуживанием пылесоса выключайте его и отсоединяйте от кабеля зарядного устройства. Рис. 20 a) Нажатием кнопки фиксации разблокируйте валик щетки и выньте из насадки для пола/ковра сбоку. b) Намотавшиеся нитки и волосы разрежьте ножницами вдоль специально предусмотренной прорези и удалите. c) Задвиньте валик щётки сбоку вдоль направляющего стержня в насадку для пола/ковра и зафиксируйте его нажатием кнопки фиксации.

Внимание: насадку для пола/ковра можно использовать только с установленным валиком щётки.

Уход Перед каждой чисткой пылесос необходимо выключать и отсоединять от кабеля зарядного устройства. Пылесос и пластмассовые принадлежности можно чистить обычными средствами для чистки пластмассы.

Внимание: не используйте абразивные чистящие средства, средства для мытья стёкол или универсальные моющие средства. Не погружайте пылесос в воду.

Оставляем за собой право на внесение технических изменений.

Очистка возможна также при снижении мощности всасывания, даже когда индикатор не светится. Мы рекомендуем чистить ламельный фильтр перед каждым опорожнением контейнера для сбора пыли. Однако чистку необходимо провести, если загорится индикатор «Sensor Control». Выколачивание ламельного фильтра Рис. 19* Если ламельный фильтр сильно загрязнён, его можно выколотить. ‡ Выколотите фильтр над контейнером для мусора. Из фильтра грязь упадёт вниз.

ru Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment - WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Информация изготовителя о гарантийном и сервисном обслуживании Круглосуточный телефон службы поддержки*: Официальный сайт в Интернете:

8 (800) 200-29-61 www.bosch-home.ru

Адреса авторизованных сервисных центров, а также вся информация по сервисному обслуживанию доступна на официальном сайте в Интернете: www.bosch-home.ru. Рекомендуем Вам пользоваться услугами только авторизованных сервисных центров. Оригинальные аксессуары и средства по уходу для бытовой техники Bosch Вы можете приобрести в нашем фирменном интернетмагазине: www.bosch-home.ru/store. C условиями заказа, оплаты и доставки Вы можете ознакомиться на сайте. Также оригинальные аксессуары и средства по уходу Вы можете приобрести в авторизованных сервисных центрах. 1. Изделие _________________________________________________________

2. Модель _________________________________________________________

Пункты 1-2 заполняются только в случае, если эти данные не содержатся в документах о покупке изделия (кассовый чек и/или товарный чек, товарная накладная). 3. Данная информация распространяется на малые бытовые приборы товарного знака Bosch: кофеварки, кофемашины, кофемолки, весы, кухонные комбайны, миксеры, пылесосы, резки, тостеры, утюги, фены, распрямители для волос, электрочайники, соковыжималки, измельчители, блендеры, гладильные доски, ванночки, напольные весы, утюги, паровые станции, гладильные доски и аналогичные им изделия. 4. Уважаемые дамы и господа, сообщаем Вам, что подтверждение соответствия нашей продукции обязательным требованиям в соответствии с законодательством осуществляется в форме обязательной сертификации и декларирования соответствия. Информацию об обязательном подтверждении соответствия наших приборов, в том числе данные о номере сертификата соответствия (декларации о соответствии) и сроке его (ее) действия Вы можете получить в ООО «БСХ Бытовые Приборы». Наша продукция производится под контролем транснациональной корпорации «БСХ Хаусгерете ГмбХ», адрес штаб-квартиры: 81739 Мюнхен, Карл-Вери Штрассе 34, Германия (BSH Hausgeräte GmbH, Carl-Wery-Str. 34, 81739 München, Germany). Организацией, выполняющей функции иностранного изготовителя, уполномоченной изготовителем на основании договора с ним, является ООО «БСХ Бытовые Приборы», 198515, Санкт-Петербург, г. Петергоф, ул. Карла Сименса, д.1 лит. А, филиал в г. Москва, 119071, ул. Малая Калужская, д.15, телефон (495) 737-2777, факс (495) 737-2798. 5. Обязательные сведения о технических характеристиках прибора приведены на типовой табличке прибора или на его этикетке и/или в сопроводительной документации. 6. Аксессуары и средства по уходу Для безупречного функционирования Вашей техники и ухода за ней производитель рекомендует использовать только оригинальные аксессуары и средства по уходу. Оригинальные аксессуары разработаны производителем, они идеально подходят именно для Вашего прибора. Оригинальные аксессуары и средства по уходу соответствуют самым высоким требованиям качества товарного знака Bosch, они проходят заводские испытания для обеспечения максимальной надежности в работе. По всем вопросам, связанным с аксессуарами и средствами по уходу для Вашей бытовой техники, Вы можете обратиться в авторизованные сервисные центры или по телефону службы поддержки. 7. Гарантия изготовителя Фирма изготовитель предоставляет на приобретенный Вами в Российской Федерации бытовой прибор гарантию в соответствии с действующим законодательством РФ сроком 1 год. На приобретенный в Республике Беларусь бытовой прибор, к которому при покупке был выдан гарантийный талон, действуют гарантийные условия, не противоречащие законодательству Республики Беларусь. 8. Внимание! Важная информация для потребителей Данный прибор предназначен для использования исключительно для личных, семейных, домашних и иных нужд, не связанных с осуществлением предпринимательской деятельности либо удовлетворением бытовых потребностей в офисе предприятия, учреждения или организации. Использование прибора в целях, отличных от вышеуказанных, является нарушением правил надлежащей эксплуатации прибора. Наличие фирменной заводской типовой таблички на приборе обязательно! Пожалуйста, убедитесь в ее наличии и сохраните ее на приборе в течение всего срока службы прибора. Удаление таблички ведет к обезличению прибора и к возможным нарушениям правил его эксплуатации. Изготовитель не несет ответственность за недостатки в приборе, если сервисной службой будет доказано, что они возникли после передачи прибора потребителю вследствие нарушения им правил пользования, транспортировки, хранения, действий третьих лиц, непреодолимой силы (пожара, природной катастрофы и т.п.), попадания бытовых насекомых и грызунов, воздействия иных посторонних факторов, а также вследствие существенных нарушений технических требований, оговоренных в инструкции по эксплуатации, в том числе нестабильности параметров электросети, установленных ГОСТ 32144-2013. Для подтверждения даты покупки прибора при гарантийном ремонте или предъявлении иных предусмотренных законом требований убедительно просим Вас сохранять документы о покупке (чек, квитанцию, иные документы, подтверждающие дату и место покупки). Соблюдение рекомендаций и указаний, содержащихся в инструкции по эксплуатации (правилах пользования), поможет избежать проблем в эксплуатации прибора и его обслуживании. Неисправные узлы приборов в гарантийный период бесплатно ремонтируются или заменяются новыми. Решение вопроса о целесообразности их замены или ремонта остается за службами сервиса. 9. Информация о сервисе В период и после истечения гарантийного срока наша Служба Сервиса, а также мастерские наших партнеров всегда готовы предложить Вам свои услуги. Список адресов уполномоченных изготовителем пунктов авторизованного сервисного обслуживания находится на официальном сайте в Интернете: www.bosch-home.ru. Срок службы малых бытовых приборов (кроме кухонных комбайнов и пылесосов) составляет 2 года. Срок службы кухонных комбайнов и пылесосов составляет 5 лет. Срок службы изделия исчисляется с даты его покупки, либо при невозможности ее определения, с даты изготовления изделия, нанесенной на типовую табличку изделия. В соответствии со стандартом изготовителя дата изготовления маркируется FD ГГММ, где ГГ – год изготовления минус 1920, а ММ – месяц изготовления. Для определения года изготовления прибора необходимо к 1920 прибавить число ГГ. * Бесплатный круглосуточный телефон для звонков на территории РФ.
