MANUALE UTENTE BCH85N----B BOSCH

Istruzioni di sicurezza 7 Descrizione dell'apparecchio 43

Conseils pour la mise au rebut Eliminez l’emballage en respectant l’envi-ronnement. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. S’informer auprès du revendeur sur la procédure actuelle de recyclage. „ Emballage L'emballage protège l'aspirateur des dommages pendant le transport. Il est constitué de matériaux écologiques et est donc recyclable. Les matériaux d'emballage qui ne sont plus utilisés doivent être mis au rebut aux points collecteurs du système de recyclage « Point vert ». „ Appareil usagé Cet appareil contient des accus lithium-ion rechargeables. C'est pourquoi l'appareil doit uniquement être mis au rebut par le service après-vente et le commerce spécialisé agréés. „ Accus/piles Veuillez observer les remarques relatives au transport. Seul du personnel spécialisé est autorisé à retirer les accus intégrés, pour la mise au rebut. L'ouverture de la coque du boîtier peut détruire l'aspirateur. Pour sortir l'accu de l'aspirateur, actionnez le bouton Marche/Arrêt (Fig. 10 ) jusqu'à ce que l'accu soit entièrement déchargé. Dévissez les vis du boîtier et retirez la coque du boîtier pour sortir l'accu. Pour éviter tout court-circuit, séparez les raccordement de l'accu les uns après les autres et isolez immédiatement les pôles. Même en cas de décharge totale, l'accu contient une capacité résiduelle pouvant être libérée en cas de court-circuit.

it Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso.

Uso conforme alle disposizioni Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: „ su persone e/o animali. „ Non può altresì essere utilizzato per aspirare: − sostanze nocive, oggetti affilati, materiali caldi o incandescenti. − sostanze umide o liquide. − sostanze e gas facilmente infiammabili o esplosivi. − cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali. − polvere del toner di stampanti e fotocopiatrici.

Pezzi di ricambio, accessori I nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali sono conformi alle caratteristiche e ai requisiti dei nostri aspirapolvere. Vi consigliamo pertanto di usare esclusivamente i nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali. In questo modo potete garantire una lunga durata nonché un'elevata qualità a lungo termine delle prestazioni di pulizia del vostro aspirapolvere. Avvertenza L'utilizzo di pezzi di ricambio, accessori/accessori speciali può causare danni all'aspirapolvere che non vengono coperti dalla nostra garanzia, nella misura in cui questi danni sono causati proprio dall'utilizzo di questo tipo di prodotti.

Istruzioni di sicurezza

Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore.

può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. „ Ai bambini è vietato giocare con l’apparecchio! „ Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell’utente. „ Si raccomanda di tenere i sacchetti di plastica e la plastica da imballaggio fuori dalla portata dei bambini e di provvedere al loro smaltimento. => Pericolo di soffocamento! Uso conforme „ Per il caricamento utilizzare esclusivamente il cavo di ricarica fornito in dotazione. „ Collegare e mettere in funzione il cavo di carica solo in conformità a quanto riportato sulla targhetta di identificazione. „ Depositare e caricare l'apparecchio solo in ambienti interni. „ Non esporre l'apparecchio a temperature inferiori a 0°C e superiori a 40°C. „ Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può subire danni! „ In fase di aspirazione, tenere la spazzola e il tubo a debita distanza dalla testa. => Pericolo di lesioni! „ Non impiegare più il cavo di carica se danneggiato e sostituirlo con un cavo di carica originale. „ Per staccare il cavo di carica dalla corrente elettrica non tirare il cavo, ma la spina. „ Non fare passare il cavo di carica su spigoli vivi e non schiacciarlo.

„ Prima di effettuare lavori a livello dell'aspirapolvere, spegnere l'apparecchio o staccarlo dal cavo di carica e dalla corrente elettrica. „ Non utilizzare l'aspirapolvere se danneggiato. „ In caso di anomalia, spegnere l'apparecchio o staccarlo dal cavo di carica e dalla corrente elettrica. „ Per evitare situazioni di pericolo, gli interventi di riparazione e sostituzione dei pezzi di ricambio devono essere eseguiti esclusivamente da tecnici autorizzati. „ Nei seguenti casi, disattivare subito l'apparecchio e contattare il servizio di assistenza clienti: − se è stato inavvertitamente aspirato del liquido o se è presente del liquido all'interno dell'apparecchio − se l'apparecchio è caduto e si è danneggiato. „ Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. „ Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. „ L'aspirapolvere non è adatto all'uso nei cantieri. =>L'aspirazione di macerie può causare il danneggiamento dell'apparecchio. „ Spegnere l'apparecchio se non si desidera utilizzarlo. „ L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. Consigliamo pertanto di conservare l'imballaggio per un eventuale trasporto. Batterie L'apparecchio è dotato di batterie agli ioni di litio che per ragioni di sicurezza sono accessibili soltanto ai tecnici manutentori specializzati. Per la sostituzione delle batterie rivolgersi al centro di assistenza clienti più vicino o a un rivenditore specializzato autorizzato. Avvertenze relative al trasporto Le batterie agli ioni di litio devono rispettare i requisiti imposti dalle norme in materia di trasporto di merci pericolose. Le batterie possono essere trasportate per strada dall'utilizzatore senza ulteriori obblighi. In caso di invio tramite terzi (per es. trasporto aereo o spedizione) vanno rispettati requisiti particolari riguardo al confezionamento e al contrassegno. In tal caso, per la preparazione della spedizione è necessario ricorrere ad un esperto di merci pericolose.

Avvertenze relative all rottamazione Aspirapolvere, batterie, accessori e confezioni devono essere gestiti nell'ottica di un riciclaggio rispettoso dell'ambiente. Non gettare l'aspirapolvere e batterie/pile nei rifiuti domestici! „ Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È realizzato con materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio »Punto verde«.

„ Apparecchio dismesso Questo apparecchio contiene batterie agli ioni di litio ricaricabili. Pertanto l'apparecchio può essere smaltito soltanto dal servizio di assistenza clienti autorizzato e dai negozi specializzati. „ Batterie/pile Osservare le avvertenze relative al trasporto. Batterie incorporate per lo smaltimento possono solamente essere prelevate da personale qualificato. Aprendo il guscio di copertura, è possibile rompere l'aspirapolvere. Per prelevare la batteria dall'aspirapolvere, azionare l'interruttore On/Off (figura 10 ) finché la batteria non si sarà completamente scaricata. Svitare le viti dell'alloggiamento e prelevare il guscio di copertura per prelevare la batteria. Per evitare un cortocircuito, separare uno dopo l'altro i terminali sulla batteria e isolare immediatamente i poli. Anche se completamente scariche, le batterie contengono ancora una carica residua che può essere rilasciata in caso di cortocircuito.

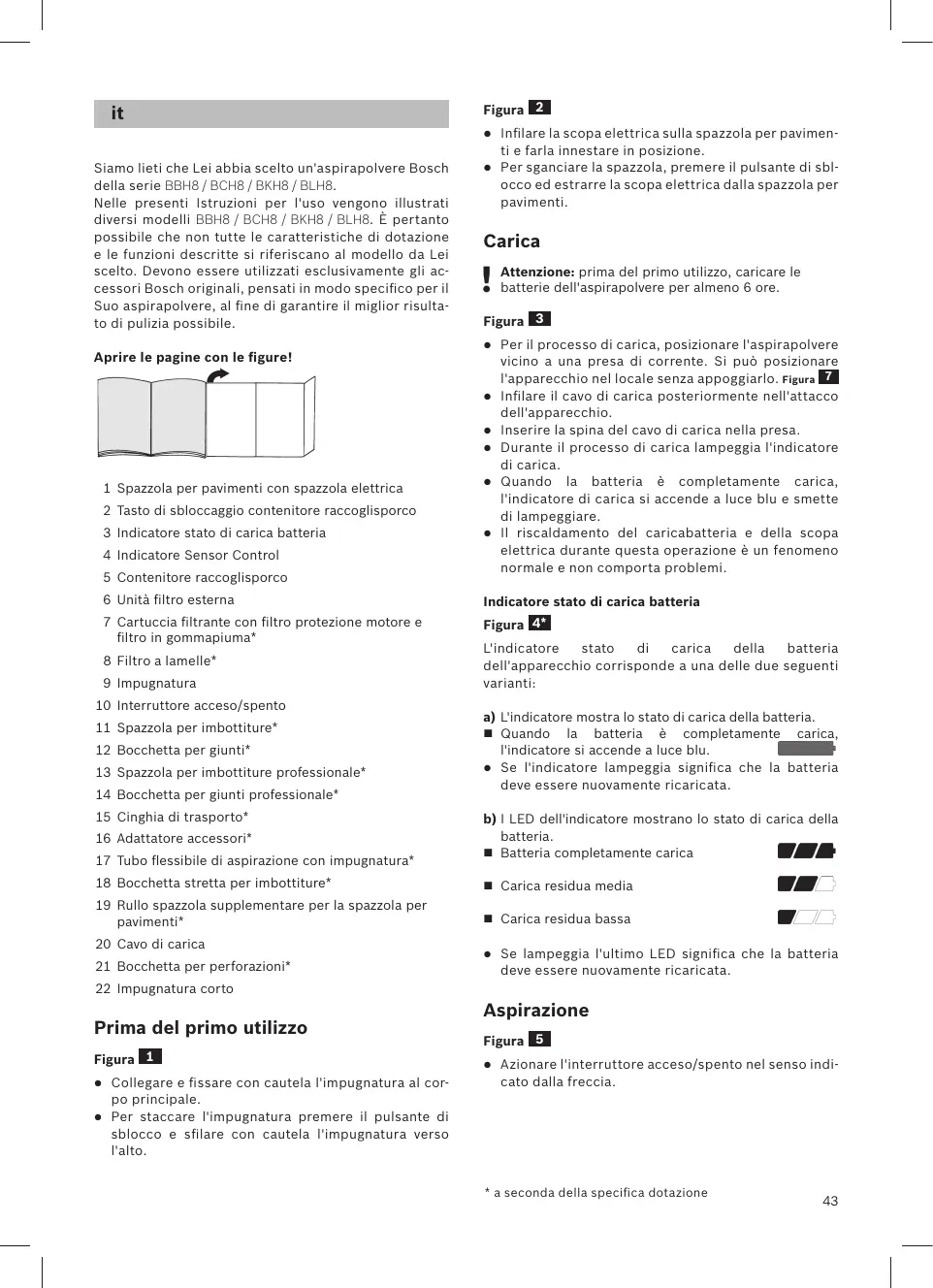

it Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie BBH8 / BCH8 / BKH8 / BLH8. Nelle presenti Istruzioni per l'uso vengono illustrati diversi modelli BBH8 / BCH8 / BKH8 / BLH8. È pertanto possibile che non tutte le caratteristiche di dotazione e le funzioni descritte si riferiscano al modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Aprire le pagine con le figure!

2 Tasto di sbloccaggio contenitore raccoglisporco 3 Indicatore stato di carica batteria

4 Indicatore Sensor Control 5 Contenitore raccoglisporco 6 Unità filtro esterna 7 Cartuccia filtrante con filtro protezione motore e filtro in gommapiuma* 8 Filtro a lamelle* 9 Impugnatura 10 Interruttore acceso/spento 11 Spazzola per imbottiture* 12 Bocchetta per giunti* 13 Spazzola per imbottiture professionale* 14 Bocchetta per giunti professionale* 15 Cinghia di trasporto* 16 Adattatore accessori* 17 Tubo flessibile di aspirazione con impugnatura*

Attenzione: prima del primo utilizzo, caricare le batterie dell'aspirapolvere per almeno 6 ore.

1 Spazzola per pavimenti con spazzola elettrica

Infilare la scopa elettrica sulla spazzola per pavimenti e farla innestare in posizione. Per sganciare la spazzola, premere il pulsante di sblocco ed estrarre la scopa elettrica dalla spazzola per pavimenti.

Per il processo di carica, posizionare l'aspirapolvere vicino a una presa di corrente. Si può posizionare l'apparecchio nel locale senza appoggiarlo. Figura 7 Infilare il cavo di carica posteriormente nell'attacco dell'apparecchio. Inserire la spina del cavo di carica nella presa. Durante il processo di carica lampeggia l'indicatore di carica. Quando la batteria è completamente carica, l'indicatore di carica si accende a luce blu e smette di lampeggiare. Il riscaldamento del caricabatteria e della scopa elettrica durante questa operazione è un fenomeno normale e non comporta problemi.

Indicatore stato di carica batteria Figura 4* L'indicatore stato di carica della batteria dell'apparecchio corrisponde a una delle due seguenti varianti: a) L'indicatore mostra lo stato di carica della batteria. „ Quando la batteria è completamente carica, l'indicatore si accende a luce blu. ‡ Se l'indicatore lampeggia significa che la batteria deve essere nuovamente ricaricata. b) I LED dell'indicatore mostrano lo stato di carica della batteria. „ Batteria completamente carica

18 Bocchetta stretta per imbottiture*

„ Carica residua media

19 Rullo spazzola supplementare per la spazzola per pavimenti*

„ Carica residua bassa

20 Cavo di carica 21 Bocchetta per perforazioni*

Se lampeggia l'ultimo LED significa che la batteria deve essere nuovamente ricaricata.

22 Impugnatura corto

Prima del primo utilizzo Figura 1

Collegare e fissare con cautela l'impugnatura al corpo principale. Per staccare l'impugnatura premere il pulsante di sblocco e sfilare con cautela l'impugnatura verso l'alto.

Aspirazione Figura 5

Azionare l'interruttore acceso/spento nel senso indicato dalla freccia.

* a seconda della specifica dotazione

Regolazione della potenza di aspirazione Figura 6 Portare l'interruttore acceso/spento nella posizione desiderata per impostare la potenza di aspirazione: 1 ‡ Livello di potenza 1 Per interventi di pulizia di routine con grado di silenziosità particolarmente elevato e spazzola elettrica disattivata.

Livello di potenza 2 2 Per sofisticati interventi di pulizia e spazzola elettrica attivata.

Livello di potenza 3 3 Per interventi di pulizia molto sofisticati su tutte le superfici a potenza massima.

Tempo di funzionamento Il tempo di funzionamento qui indicato può variare a seconda di stato di carica, temperatura ed età della batteria ecc.

In caso di brevi pause durante l'aspirazione, si può posizionare l'apparecchio nel locale senza appoggiarlo. A tale scopo spingerlo leggermente in avanti in direzione della spazzola. Attenzione: quando si posiziona l'apparecchio in questo modo è indispensabile spegnerlo, perché ad apparecchio fermo la spazzola rotante potrebbe causare danni al rivestimento del pavimento.

Aspirazione con accessori aggiuntivi Figura 8* a) Fissare la cinghia di trasporto all'impugnatura corta annessa. b) Rimuovere l'impugnatura lunga dal corpo principale. c) Posizionare l'impugnatura corta e innestarla in posizione. d) Estrarre la scopa elettrica dalla spazzola per pavimenti. Figura 2 e) Infilare e innestare in posizione l'adattatore per accessori sulla scopa elettrica.

Dopo il lavoro Figura 10

Dopo l'aspirazione disattivare l'apparecchio.

Svuotamento del contenitore raccoglisporco Figura 11 Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere ha raggiunto il livello indicato dall'apposito segno nel contenitore raccoglisporco. Consigliamo di non lasciar riempire il contenitore raccoglisporco oltre l'apposito segno, poiché altrimenti si accumulerebbe troppa sporcizia nel filtro. Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco dell'unità filtro esterna e se necessario pulirla seguendo le istruzioni "Pulizia dell'unità filtro esterna". Figura 16

Attenzione: è possibile pulire il filtro solo ad apparecchio spento. Non aspirare mai senza unità filtro esterna con cartuccia filtrante inserita.

Sbloccare il contenitore raccoglisporco con l'aiuto dei tasti di sbloccaggio ed estrarlo dall'apparecchio.

Estrarre l'unità filtro dal contenitore raccoglisporco Svuotare il contenitore raccoglisporco.

Figura 9* Applicare le spazzole al tubo flessibile di aspirazione con l'impugnatura dell'adattatore accessori, in funzione delle proprie esigenze: ‡ La spazzola per imbottiture permette di aspirare imbottiture di mobili, tende, ecc.

La bocchetta per giunti permette di aspirare fessure, angoli, ecc. Bocchetta stretta per aspirare le imbottiture, ideale in modo particolare per i sedili dell'auto Fissare la bocchetta per perforazioni all'impugnatura e applicarla quindi alla parete in modo che l'apertura dalla bocchetta si venga a trovare direttamente al di sopra del foro da effettuare.

Rimuovere lo sporco eventualmente presente al di sotto dell'apertura di espulsione. Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente. Inserire il contenitore raccoglisporco nell'apparecchio e richiudere fino allo scatto. Attenzione: se si nota una resistenza applicando il contenitore raccoglisporco, controllare l'integrità del filtro e il corretto alloggiamento dell'unità filtro e del contenitore raccoglisporco.

Manutenzione del filtro

Attenzione: è possibile pulire il filtro solo ad apparecchio spento.

* a seconda della specifica dotazione

L'apparecchio è dotato della funzione "Sensor Control". Questa funzione controlla costantemente che l'aspirapolvere lavori al livello di potenza ottimale. L'indicatore segnala se è necessario pulire la cartuccia filtrante per ottenere di nuovo il livello di potenza ottimale.

Figura 15 Sensor Control L'indicatore è blu o è spento quando l'apparecchio lavora a livello di potenza ottimale. Se l'indicatore lampeggia a luce rossa, è necessario pulire l'unità filtro esterna e la cartuccia filtrante. La potenza dell'apparecchio viene regolata automaticamente al livello di potenza 1. Figura 16 Pulizia dell'unità filtro esterna Sarebbe opportuno pulire l'unità filtro esterna a intervalli di tempo regolari, in modo da garantire la prestazione ottimale dell'aspirapolvere.

Spegnere l'apparecchio prima di procedere alla pulizia dell'unità filtro esterna. Estrarre il contenitore raccoglisporco dall'apparecchio. Figura 12 Estrarre l'unità filtro dal contenitore raccoglisporco. Figura

Figura 17* Pulizia della cartuccia filtrante

Spegnere l’apparecchio. Estrarre il contenitore raccoglisporco dall'apparecchio. Figura 12 Estrarre l'unità filtro dal contenitore raccoglisporco. Figura

È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Va effettuata comunque al più tardi quando si accende l'indicatore "Sensor Control“. Pulizia del filtro a lamelle Figura 19* In caso di sporco resistente, è possibile procedere alla pulizia del filtro a lamelle scuotendolo e battendolo leggermente. ‡ Scuotere e battere leggermente il filtro sopra un cesto della spazzatura. Lo sporco fuoriesce dal filtro e cade verso il basso.

Pulizia della spazzola per pavimenti

Pulire l'unità filtro esterna. a) Di norma è sufficiente, quando si svuota il contenitore raccoglisporco, scuotere leggermente l'intera unità filtro oppure dare lievi colpi in modo da fare fuoriuscire le particole di sporco. b) Se ciò non dovesse essere sufficiente, utilizzare un panno asciutto per rimuovere le particelle di sporco dalla superficie.

Spegnere l'apparecchio prima di procedere alla pulizia del filtro a lamelle. Attenzione: è possibile pulire il filtro solo ad apparecchio spento. Per pulire il filtro a lamelle ruotare almeno tre volte la manopola di 180°.

a) Ruotare il coperchio della cartuccia filtrante in senso antiorario ed estrarre la cartuccia filtrante dall'unità filtro. b) Inizialmente pulire la cartuccia filtrante battendola. c) Estrarre il filtro in gommapiuma dalla protezione motore e lavarlo separatamente. Lasciare asciugare completamente il filtro in gommapiuma e il filtro protezione motore, (ca 24 ore) d) Dopo il montaggio del filtro in gommapiuma inserire la cartuccia filtrante nel contenitore raccoglisporco. e) Inserire la cartuccia filtrante nell'unità filtro e bloccarla ruotando il coperchio in senso orario.

Prima di ogni intervento di manutenzione spegnere l'aspirapolvere o staccarla dal cavo di carica. Figura 20 a) Sbloccare il rullo della spazzola mediante il pulsante di sblocco e tirare lateralmente la spazzola per pavimenti. b) Tagliare con le forbici e rimuovere i fili e i capelli rimasti attorcigliati lungo l'apposita scanalatura. c) Inserire il rullo della spazzola lateralmente e lungo l'asta per l'inserimento nella spazzola per pavimenti e innestare mediante il pulsante di sblocco. Attenzione: la spazzola per pavimenti deve essere azionata esclusivamente con il rullo della spazzola montato.

Cura Prima di ciascuna operazione di pulizia della scopa elettrica, è necessario che questa sia spenta e staccata dal cavo di carica. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica.

Attenzione: non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua.

Con riserva di modifiche tecniche.

Se dopo la pulizia manuale della cartuccia filtrante l'indicatore "Sensor Control" lampeggia nuovamente a luce rossa, significa che la cartuccia filtrante è così sporca che è necessario lavarla in lavatrice: programma di lavaggio delicato a max. 30°C e velocità di centrifuga minima. In caso di necessità, possono essere richiesti filtri nuovi al servizio di assistenza tecnica. * a seconda della specifica dotazione

it Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

IT Condizioni di garanzia Per questo apparecchio valgone le condizioni di garanzia stabilite dalla ns. Rappresentanza nella rispettiva Nazione. Il venditore dell’apparecchio è a disposizione per ulteriori chiarimenti. La garanzia viene riconosciuta soltanto se accompagnata da regolare documento fiscale di acquisto rilasciato dal venditore.
