KÄYTTÖOHJE BCH85N----B BOSCH

[fi] Laitteen kuvaus

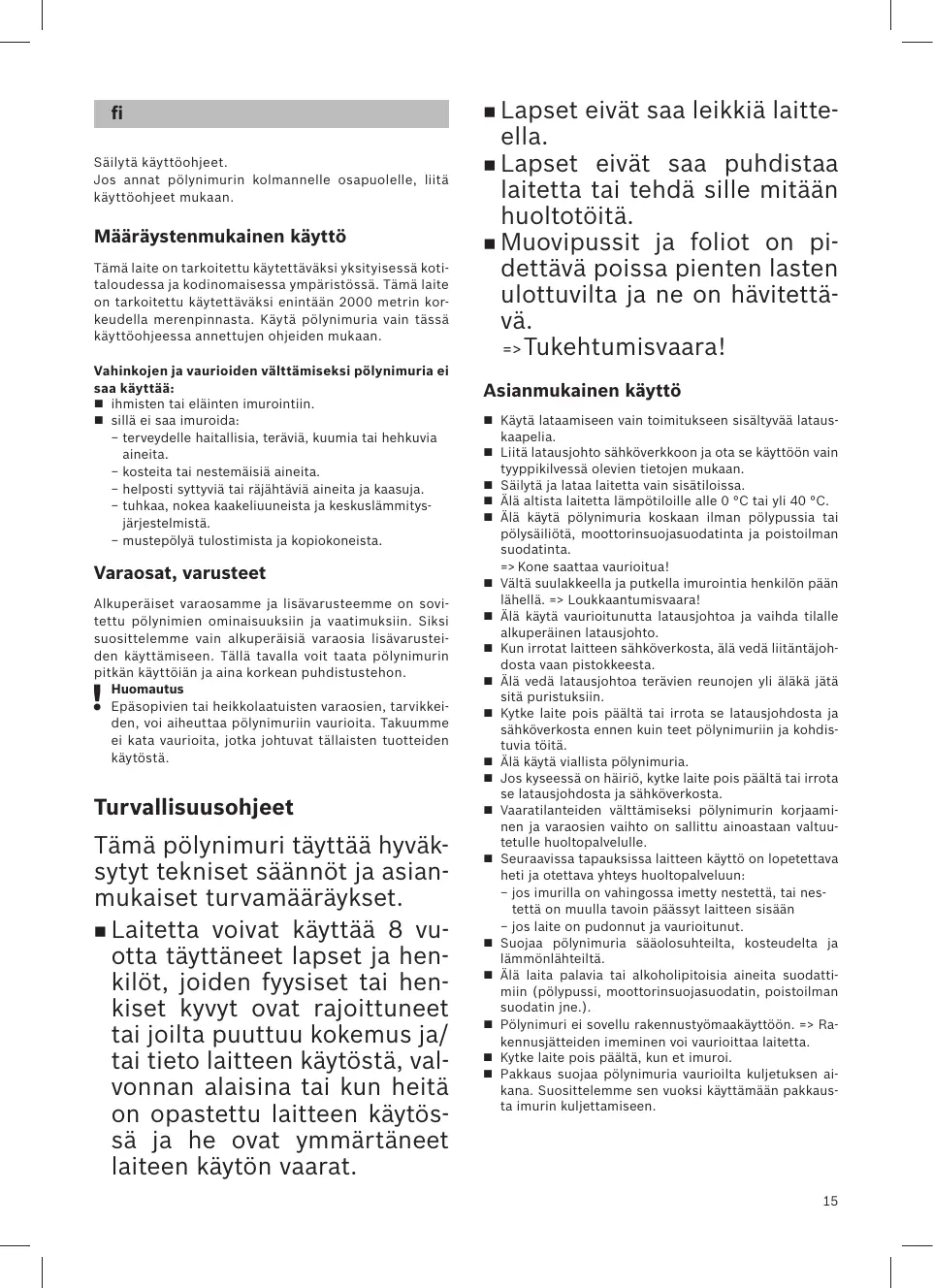

Säilytä käyttöohjeet. Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan. Määräystenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi yksityisessä kotitaloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan. Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää: „ ihmisten tai eläinten imurointiin. „ sillä ei saa imuroida: − terveydelle haitallisia, teräviä, kuumia tai hehkuvia aineita. − kosteita tai nestemäisiä aineita. − helposti syttyviä tai räjähtäviä aineita ja kaasuja. − tuhkaa, nokea kaakeliuuneista ja keskuslämmitysjärjestelmistä. − mustepölyä tulostimista ja kopiokoneista. Varaosat, varusteet Alkuperäiset varaosamme ja lisävarusteemme on sovitettu pölynimien ominaisuuksiin ja vaatimuksiin. Siksi suosittelemme vain alkuperäisiä varaosia lisävarusteiden käyttämiseen. Tällä tavalla voit taata pölynimurin pitkän käyttöiän ja aina korkean puhdistustehon. Huomautus Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä.

Turvallisuusohjeet Tämä pölynimuri täyttää hyväksytyt tekniset säännöt ja asianmukaiset turvamääräykset. „ Laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käytöstä, valvonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat. „ Lapset eivät saa leikkiä laitteella. „ Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään huoltotöitä. „ Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä. => Tukehtumisvaara! Asianmukainen käyttö „ Käytä lataamiseen vain toimitukseen sisältyvää latauskaapelia. „ Liitä latausjohto sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan. „ Säilytä ja lataa laitetta vain sisätiloissa. „ Älä altista laitetta lämpötiloille alle 0 °C tai yli 40 °C. „ Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta. => Kone saattaa vaurioitua! „ Vältä suulakkeella ja putkella imurointia henkilön pään lähellä. => Loukkaantumisvaara! „ Älä käytä vaurioitunutta latausjohtoa ja vaihda tilalle alkuperäinen latausjohto. „ Kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta vaan pistokkeesta. „ Älä vedä latausjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin. „ Kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta ennen kuin teet pölynimuriin ja kohdistuvia töitä. „ Älä käytä viallista pölynimuria. „ Jos kyseessä on häiriö, kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta. „ Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle. „ Seuraavissa tapauksissa laitteen käyttö on lopetettava heti ja otettava yhteys huoltopalveluun: − jos imurilla on vahingossa imetty nestettä, tai nestettä on muulla tavoin päässyt laitteen sisään − jos laite on pudonnut ja vaurioitunut. „ Suojaa pölynimuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä. „ Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.). „ Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imeminen voi vaurioittaa laitetta. „ Kytke laite pois päältä, kun et imuroi. „ Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Suosittelemme sen vuoksi käyttämään pakkausta imurin kuljettamiseen.

Akut Laitteessa on litiumioniakut, joiden käsittely on turvallisuussyistä sallittu vain ammattikorjaajille. Käänny akkujen vaihtamista varten lähimmän huoltopalvelupisteen tai valtuutetun alan liikkeen puoleen. Kuljetusta koskevia ohjeita Laitteen sisältämiä litiumioniakkuja koskee laki vaarallisten aineiden kuljetuksesta. Käyttäjä voi kuljettaa akkuja kadulla ilman pakkaukseen liittyviä lisäehtoja. Jos akut kuljetetaan kolmannen osapuolen toimesta (esim. lehtorahti tai huolintaliike), on otettava huomioon pakkausta ja merkintää koskevat erityismääräykset. Lähetyksen valmistelussa on tällöin käytettävä apuna vaarallisten aineiden kuljetukseen erikoistunutta tahoa. Kierrätysohjeita Pölynimuri, akut, varusteet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen. Älä hävitä pölynimuria ja akkuja/paristoja talousjätteen mukana! „ Pakkaus Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen. „ Käytöstä poistettu laite Laitteessa on uudelleen ladattavat litiumioniakut. Laitteen saa sen tähden hävittää vain valtuutetun huoltopalvelun ja alan liikkeen kautta. „ Akut / paristot Noudata kuljetusta koskevia ohjeita. Integroidut akut saa poistaa hävittämistä varten vain alan ammattilainen. Kotelon kuoren avaaminen voi rikkoa pölynimurin. Akun poistamiseksi pölynimurista paina Päälle-/ pois-katkaisinta (kuva 10 ) niin kauan, että akku on kokonaan purkautunut. Kierrä kotelossa olevat ruuvit irti ja irrota kotelon kuori, jotta voit poistaa akun. Oikosulun välttämiseksi irrota akkuliitännät yksi kerrallaan ja eristä navat heti. Myös tyhjässä akussa on jäljellä jonkin verran kapasiteettia, joka voi vapautua oikosulun sattuessa.

Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan BBH8 / BCH8 / BKH8 / BLH8 pölynimurin. Tässä käyttöohjeessa esitellään erilaisia BBH8 / BCH8 / BKH8 / BLH8-malleja. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-lisävarusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi. Käännä esiin kuvasivut! Kuva 2

2 Pölysäiliön lukituksen vapautuspainike 3 Akun lataustilan näyttö Huomio: Akkuja on ladattava vähintään 6 tuntia ennen pölynimurin ensimmäistä käyttöä. Kuva 3

1 Lattiasuulake, jossa sähkötoiminen harja Aseta varsi-imuri lattiasuulakkeeseen ja lukitse paikalleen. Irrottaaksesi lattiasuulakkeen paina lukituksen vapautuspainiketta ja vedä varsi-imuri pois suulakkeesta.

Aseta pölynimuri lataamista varten pistorasian lähelle. Laite voidaan asettaa huoneeseen seisomaan ilman tukea. Kuva 7 Liitä latausjohto laitteen takasivulla olevaan liitäntään. Liitä latausjohdon pistoke pistorasiaan. Latausnäyttö vilkkuu latauksen aikana. Kun akku on täyteen ladattu, latausnäyttö palaa sinisenä eikä vilku enää. Latausjohdon ja varsi-imurin lämpeneminen on normaalia ja vaaratonta. 4 Sensor Control -näyttö 5 Pölysäiliö Akun lataustilan näyttö 6 Ulompi suodatinyksikkö Kuva 4* 7 Suodattimen sisäosa jossa moottorinsuojasuodatin ja vaahtomuovi* Laitteen akun lataustilan näyttö vastaa toista seuraavista versioista: a) Näyttö kertoo akun lataustilan. „ Kun akku on täyteen ladattu, näyttö palaa sinisenä. 8 Lamellisuodatin* 9 Kädensija 10 Virtakytkin 11 Huonekalusuulake* 12 Rakosuulake* 13 Profi-huonekalusuulake* 14 Profi-rakosuulake* 15 Kantohihna* 16 Lisävarusteadapteri*

Kun näyttö vilkkuu, akku on ladattava. b) Näytön LED-valot kertovat akun lataustilan. „ Akku täyteen ladattu „ Puolet latauksesta jäljellä „ Vähän latausta jäljellä

Kun viimeinen LED-valo vilkkuu, akku on ladattava. 17 Imuletku, jossa kädensija* 18 Huonekalujen rakosuulake* Imurointi 19 Lisäharjatela lattiasuulakkeelle* Kuva 5 20 Latausjohto

21 Poraussuutin* Paina virtakytkintä nuolen suuntaan. 22 Lyhyt kädensija* Imutehon säätäminen Ennen ensimmäistä käyttöä Säädä imuteho työntämällä virtakytkin haluamaasi asentoon: ‡ Teho 1 Rutiininomaiseen imurointiin, erityisen hiljaiset käyttöäänet, sähkötoiminen harja kytketty pois päältä. Kuva 6 Kuva 1

Aseta kädensija varovasti runkoon ja lukitse se paikalleen. Irrottaaksesi kädensijan paina lukituksen vapautuspainiketta ja ota kädensija varovasti ylöspäin pois paikaltaan.

Teho 2 Vaativaan imurointiin sähkötoiminen harja kytketty päälle.

Teho 3 Erittäin vaativaan imurointiin kaiken tyyppisillä pinnoilla suurimmalla mahdollisella teholla. Käyntiaika Tässä mainittu käyntiaika voi vaihdella varaustilan, akun lämpötilan ja akun iän mukaan jne. Athlet 20 V Athlet 28 V Teho 1: 45 min. saakka 60 min. saakka Teho 2: 30 min. saakka 25 min. saakka Teho 3: 8 min. saakka 10 min. saakka Kuva 7

Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten pölynimuria kevyesti eteenpäin suulakkeen suuntaan. Huomio: : Kytke laite ehdottomasti pois päältä tauon ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa pölynimurin seistessä paikallaan. Imurointi lisävarusteen avulla Kuva 8* a) Kiinnitä kantohihna mukana toimitettuun lyhyeen kädensijaan. b) Irrota pitkä kädensija pääkotelosta. c) Aseta lyhyt kädensija paikalleen ja lukitse. d) Vedä varsi-imuri irti lattiasuulakkeesta. Kuva 2 e) Aseta varusteadapteri varsi-imuriin ja lukitse paikalleen. Kuva 9* Aseta tarvittava suutin imuletkuun, jossa on varusteadapterin kädensija: ‡ Huonekalusuulake huonekalujen, verhojen jne. imurointiin. ‡ Rakosuulake rakojen ja kulmien jne. imurointiin ‡ Huonekalujen rakosuulake pehmusteiden imurointiin, ihanteellinen erityisesti auton istuimille ‡ Kiinnitä poraussuutin kahvaan ja laita se seinää vasten siten, että suuttimen porausreiän aukko on suoraan porattavan reiän kohdalla. Pölysäiliön tyhjennys Kuva 11 Hyvän imurointituloksen saavuttamiseksi olisi pölysäiliö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimeistään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka. Suosittelemme, että pölysäiliötä ei täytetä merkinnän yli, koska seurauksena on suodattimen hyvin runsas likaantuminen. Tarkasta pölysäiliön tyhjennyksen yhteydessä aina myös ulomman suodatinyksikön likaisuusaste ja puhdista se tarvittaessa kohdassa "Ulomman suodatinyksikön puhdistus" olevan ohjeen mukaan. Kuva 16

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. Älä imuroi koskaan ilman ulompaa suodatinyksikköä ja paikalleen asetettua suodattimen sisäosaa. Kuva 12

Vapauta pölysäiliön lukitus lukituksen vapautusnäppäimillä ja ota se pois laitteesta. Kuva 13

Poista suodatinyksikkö pölysäiliöstä Tyhjennä pölysäiliö. Kuva 14

Poista poistoaukon alapuolella mahdollisesti oleva lika. Aseta suodatinyksikkö pölysäiliöön ja varmista ehdottomasti, että se on oikein paikallaan. Aseta pölysäiliö laitteeseen ja lukitse se kuuluvasti paikalleen. Huomio: Jos tunnet pölysäiliötä paikalleen asettaessasi vastusta, tarkasta, että suodatin on asianmukainen ja suodatin ja pölysäiliö ovat oikein paikoillaan. Suodattimen hoito

Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. Käytön jälkeen Laitteessa on ns. "Sensor Control" -toiminto. Tämä toiminto valvoo jatkuvasti, että pölynimurin teho on optimaalinen. Valonäyttö ilmaisee, onko suodattimen sisäosa puhdistettava optimaalisen tehon saavuttamiseksi. Kuva 10 Kuva 15 Sensor Control

Kytke laite imuroinnin jälkeen pois päältä. Näyttö palaa sinisenä tai ei pala lainkaan, kun laite toimii optimaalisella teholla. Kun näyttö vilkkuu punaisena, ulompi suodatinyksikkö ja suodattimen sisäosa on puhdistettava. Laite kytkeytyy automaattisesti pienemmälle teholle 1.

Kuva 16 Ulomman suodatinyksikön puhdistus Lattiasuulakkeen puhdistus Ulompi suodatinyksikkö on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti. Kytke pölynimuri aina huoltoa varten pois päältä tai irrota se latausjohdosta.

Kuva 20 Kytke laite pois päältä ulomman suodatinyksikön puhdistusta varten. ‡ Poista pölysäiliö laitteesta. Kuva 12 ‡ Poista suodatinyksikkö pölysäiliöstä. Kuva 13 ‡ Puhdista ulompi suodatinyksikkö. a) Yleensä riittää, että koko suodatinyksikkö puhdistetaan ravistamalla tai kopistamalla kevyesti pölysäiliön tyhjennyksen yhteydessä, jotta mahdollinen lika irtoaa. b) Jos tämä ei riitä, poista pinnalla olevat likahiukkaset kuivalla liinalla. Kuva 17* Suodattimen sisäosan puhdistus

Kytke laite pois päältä. Poista pölysäiliö laitteesta. Kuva 12 Poista suodatinyksikkö pölysäiliöstä. Kuva 13 a) Käännä suodattimen sisäosan kantta vastapäivään ja ota suodattimen sisäosa pois suodatinyksiköstä. b) Puhdista suodattimen sisäosa ensin kopistamalla. c) Poista vaahtomuovi moottorinsuojasta ja pese se erikseen. Anna vaahtomuovin ja moottorinsuojasuodattimen kuivua kunnolla, (noin 24h) d) Aseta suodattimen sisäosa vaahtomuovin asennuksen jälkeen pölysäiliöön. e) Aseta suodattimen sisäosa suodatinyksikköön ja lukitse kiertämällä kantta myötäpäivään. a) Vapauta harjatelan lukitus vapautuspainikkeella ja vedä se sivusuuntaan pois lattiasuuttimesta. b) Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla tätä tarkoitusta varten olevaa uraa pitkin poikki ja poista ne. c) Työnnä harjatela sivulta ohjaintankoa pitkin lattiasuuttimeen ja lukitse vapautuspainikkeen avulla paikalleen.

Huomio: Lattiasuulaketta saa käyttää vain paikalleen asennetun harjatelan kanssa. Hoito Varsi-imuri on kytkettävä puhdistusta varten aina pois päältä ja irrotettava latausjohdosta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.

Huomio: Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria koskaan veteen. Oikeus teknisiin muutoksiin pidätetään. Jos "Sensor Control" -näyttö vilkkuu uudelleen punaisena suodattimen sisäosan käsipuhdistuksen jälkeen, suodattimen sisäosa on likaantunut niin runsaasti, että se on pestävä pesukoneessa - hellävarainen pesu enintään 30 °C ja pienimmällä linkousnopeudella. Huoltopalvelusta on saatavana tarvittaessa uusia suodattimia. Kuva 18*

Kytke laite lamellisuodattimen puhdistusta varten pois päältä. Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä. Puhdista lamellisuodatin kiertämällä väännintä myötäpäivään vähintään 3 kertaa 180°. Jos imuteho heikkenee, voit puhdistaa suodattimen myös, vaikka näyttö ei pala. Suosittelemme puhdistamaan lamellisuodattimen aina ennen pölysäiliön tyhjennystä. Se on tehtävä kuitenkin viimeistään, kun "Sensor Control" -näyttö palaa. Lamellisuodattimen kopistaminen puhtaaksi Kuva 19* Jos likaantuminen on hyvin runsasta, lamellisuodatin voidaan myös kopistaa puhtaaksi. ‡ Kopista suodatin roska-astian yläpuolella. Lika putoaa suodattimesta alaspäin.

Tämän laitteen merkintä perustuu käytettyjä sähkö- ja elektroniikkalaitteita (waste electrical and electronic equipment - WEEE) koskevaan direktiiviin 2012/19/EU. Tämä direktiivi määrittää käytettyjen laitteiden palautus- ja kierrätys-säännökset koko EU:n alueella.
