BCH85N----B - Staubsauger BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Stielstaubsauger
Marke	Bosch
Modell	BCH85N----B (Serie BBH8/BCH8/BKH8/BLH8)
Stromversorgung	Wiederaufladbare Lithium-Ionen-Akkus
Ladezeit	Mindestens 6 Stunden für die erste Ladung
Laufzeit	Stufe 1: bis zu 45 Min., Stufe 2: bis zu 30 Min., Stufe 3: bis zu 8 Min. (für 20-V-Modell)
Saugleistung	3 einstellbare Stufen
Bürstentyp	Bodenbürste mit Elektrobürste
Staubbehälter	Mit Füllstandsanzeige
Filtersystem	Außenfiltereinheit + Filterpatrone mit Motorschutzfilter und Schaumstofffilter
Sensor Control-Anzeige	Blaue/rote Leuchte zeigt Filterreinigungsbedarf an
Mitgeliefertes Zubehör	Polsterdüse, Fugendüse, Kissendüse, Tragegurt, Zubehöradapter, Saugschlauch, Ladekabel
Filterwartung	Filterpatrone maschinenwaschbar (Feinwäsche, max. 30 °C)
Bürstenwartung	Abnehmbare rotierende Bürste zum Entfernen von umwickelten Fäden und Haaren
Sicherheit	Keine Flüssigkeiten, heißen oder gefährlichen Substanzen saugen; nur mit eingesetzten Filtern verwenden
Ersatzteile und Zubehör	Ausschließlich Original-Bosch-Teile verwenden
Reparierbarkeit	Reparaturen nur durch den autorisierten Kundendienst
Bestimmungsgemäße Verwendung	Nur für den Haushalt, bis zu 2000 m Höhe
Gewicht	In der Anleitung nicht angegeben
Abmessungen	In der Anleitung nicht angegeben
Garantie	Herstellergarantie, Vorlage des Kaufbelegs erforderlich

Häufig gestellte Fragen - BCH85N----B BOSCH

Wie lade ich den Bosch BCH85N Staubsauger auf?

Um den Staubsauger aufzuladen, schließen Sie das Ladekabel an die Buchse auf der Rückseite des ausgeschalteten Geräts an und stecken Sie das andere Ende in eine Steckdose. Die Ladeanzeige blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Die erste Ladung muss mindestens 6 Stunden dauern.

Wie leere ich den Staubbehälter?

Drücken Sie die seitlichen Entriegelungsknöpfe, um den Staubbehälter zu entfernen. Nehmen Sie die Filtereinheit heraus, leeren Sie den Behälter, reinigen Sie gegebenenfalls die Auswurföffnung, setzen Sie dann die Filtereinheit wieder ein und rasten Sie den Behälter ein. Es wird empfohlen, den Behälter nach jedem Gebrauch zu leeren oder wenn der Staub die Markierung erreicht.

Was bedeutet die Sensor Control-Anzeige?

Die Sensor Control-Anzeige überwacht ständig die Saugleistung. Wenn sie blau leuchtet oder aus ist, arbeitet das Gerät optimal. Wenn sie rot blinkt, müssen die Außenfiltereinheit und die Filterpatrone sofort gereinigt werden.

Wie reinige ich die Filterpatrone?

Schalten Sie das Gerät aus, entfernen Sie den Staubbehälter und die Filtereinheit. Drehen Sie den Deckel der Patrone gegen den Uhrzeigersinn ab und klopfen Sie die Patrone zur Reinigung aus. Entfernen Sie den Schaumstofffilter und waschen Sie ihn separat, lassen Sie ihn vollständig trocknen (ca. 24 Stunden). Bauen Sie alles wieder zusammen. Wenn die rote Anzeige weiterhin leuchtet, kann die Patrone bei 30 °C in der Waschmaschine gewaschen werden (Feinwäsche).

Wie reinige ich die Bodenbürste?

Schalten Sie den Staubsauger aus und ziehen Sie den Netzstecker. Drücken Sie die Entriegelungstaste der rotierenden Bürste und ziehen Sie sie seitlich heraus. Schneiden Sie mit einer Schere entlang der Kerbe umwickelte Fäden und Haare ab, setzen Sie dann die Bürste wieder ein, indem Sie sie entlang der Führungsstange schieben, und verriegeln Sie sie.

Wie verwende ich den Staubsauger im Handstaubsauger-Modus?

Befestigen Sie den Tragegurt am kurzen Handgriff. Entfernen Sie den langen Handgriff vom Hauptgehäuse, setzen Sie den kurzen Handgriff ein und rasten Sie ihn ein. Nehmen Sie den Handstaubsauger aus der Saugdüse. Befestigen Sie den Zubehöradapter, um den Schlauch und die Düsen zu verwenden.

Wie lange hält der Akku und wie kann ich ihn schonen?

Der Lithium-Ionen-Akku bietet eine variable Laufzeit je nach Leistungsstufe (bis zu 45 Min. in Stufe 1 für das 20-V-Modell). Um den Akku zu schonen, lagern und laden Sie das Gerät in Innenräumen zwischen 0 °C und 40 °C. Vermeiden Sie häufige Tiefentladungen. Am Ende der Lebensdauer kann der Akku nur von einem Fachmann ausgetauscht werden.

Kann ich nicht von Bosch stammendes Zubehör verwenden?

Bosch empfiehlt, ausschließlich Original-Bosch-Zubehör zu verwenden, um Leistung und Sicherheit zu gewährleisten. Die Verwendung von nicht konformem Zubehör kann das Gerät beschädigen und bei verursachten Schäden die Garantie ungültig machen.

Was tun, wenn der Staubsauger nicht mehr funktioniert?

Überprüfen Sie zunächst, ob der Akku geladen ist. Wenn das Gerät nicht startet, schalten Sie es aus und ziehen Sie das Ladekabel ab. Stellen Sie sicher, dass die Filter korrekt eingesetzt und der Staubbehälter richtig eingerastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich zur Reparatur an den autorisierten Bosch-Kundendienst.

Wie pflege ich die Außenfiltereinheit?

Schütteln oder klopfen Sie die Filtereinheit nach jedem Leeren des Behälters leicht aus, um Schmutz zu lösen. Wischen Sie die Oberfläche bei Bedarf mit einem trockenen Tuch ab. Waschen Sie die Außenfiltereinheit niemals mit Wasser; nur der Schaumstofffilter und die Patrone können gemäß den Anweisungen gewaschen werden.

BEDIENUNGSANLEITUNG BCH85N----B BOSCH

Robert Bosch Hausgeräte GmbH

Carl-Wery-StraBe 34

81739Munchen

GERMANY

www.bosch-home.com

8001177625
991129

BOSCH

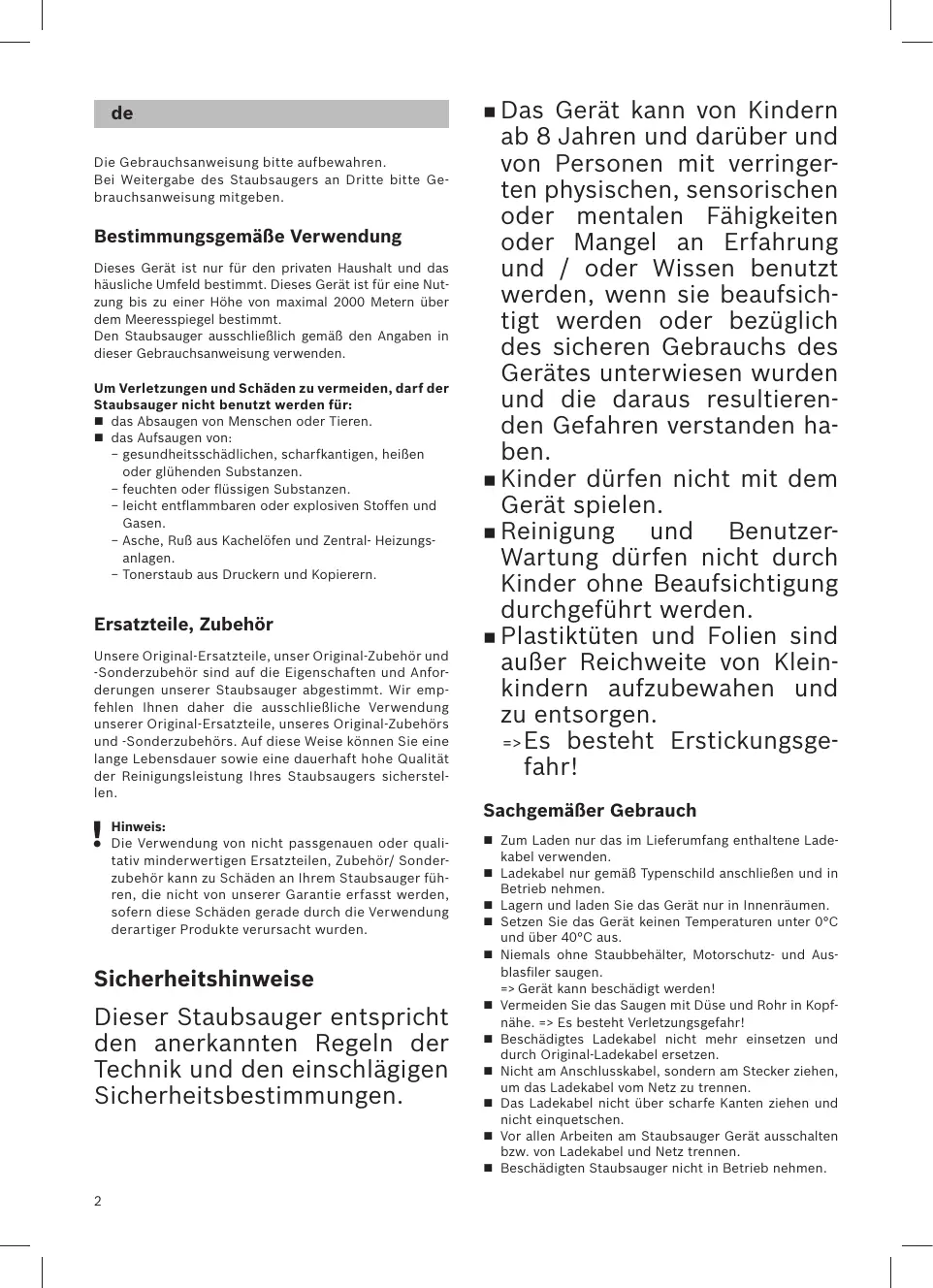

de Sicherheitshinweise 2
Gerätebeschreibung 34

Die Gebrauchsanweisungitte aufbewahren.

Bei Weitergabe des Staubsaugers an Dritteitte Gebrauchsanweisung mitgeben.

Bestimmungsgemäß Verwendung

Dieses Gerät ist nur für den privaten Haushalt und das hausliche Umfeld bestimmt. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden.

Um Verletzungen und Schäden zu vermeiden, davon der Staubsauger nicht benutzt werden für:

das Absaugen von Menschen oder Tieren.
das Aufsaugen von:

• gesundheitsschädlichen, scharfkantigen, freiener oder gluhenden Substanzen.
• feuchten oder flüssigen Substanzen.
• leicht entflammbaren oder explosiven Stoffen und Gasen.
• Asche, Ruß aus Kachelöfen und Zentral-Heizungs-anlagen.
• Tonerstaub aus Druckern und Kopierern.

Ersatzteile, Zubehör

Unsere Original-Ersatzteile, unser Original-Zubehör und -Sonderzubehör sind auf die Eigenschaften und Anforderungen unserer Staubsauger abgestimmt. Wir empfehlen Ihnen dazu die ausschließlich Verwendung unserer Original-Ersatzteile, unseres Original-Zubehörns und -Sonderzubehörns. Auf diese Weise konnen Sie eine lange Lebensdauer sowie eine dauerhaft hohe Qualität der Reinigungslustigung Ihres Staubsaugers sicherstellen.

Hinweis:

Die Verwendung von nicht passgenauen oder qualitativ minderwertigen Ersatzteilen, Zubehör/ Sonderzubehör kann zu Schäden an Ihr Staubsauger führen, die nicht von unserer Garantie erfasst werden, sofern diese Schäden gerade durch die Verwendung derartiger Produkte verursacht wurden.

Sicherheitshinweise

Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlögigen Sicherheitsbestimmungen.

Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren den Gefahren verstanden haben.
■ Kinder)durfen nicht mit dem Gerat spielern.
■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
- Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen.

=> EsbestehtErstickungsgefahr!

Sachgemäßer Gebrauch

Zum Laden nur das im Lieferumfang enthaltene Ladekabel verwenden.
Ladekabel nur gemäß Typenschild anschließen und in Betrieb besteht.
Lagern und laden Sie das Gerät nur in Innenräumen.
- Setzen Sie das Gerät keinen Temperatoren unter 0^ und über 40^ aus.
Niemals ohne Staubbehalter, Motorschutz- und Ausblasfiler saugen.

Gerat kann beschädigt werden!

• Vermeiden Sie das Saugen mit Düse und Rohr in Kopf-nahe. Es besteht Verletzungsgefahr!
• Beschädigtes Ladekabel nicht mehr einsetzen und durch Original-Ladekabel ersetzen.
• Nicht am Anschlusskabel, sondern am Steckerziehen, um das Ladekabel vom Netz zu trennen.
  Das Ladekabel nicht über scharfe Kanten ziehen und nicht einquetschen.
  Vor allen Arbeiten am Staubsauger Gerät ausschalten bzw. von Ladekabel und Netz trennen.
  ■ Beschädigten Staubsauger nicht in Betriebnehmen.

Beim Vorliegen einer Störung Gerät ausschalten bzw. von Ladekabel und Netz trennen.
Um Gefährungen zu vermeiden, länger Reparaturen und Ersatzeileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgeführt werden.
In folgenden Fällen ist das Gerät sofort außer Betrieb zunehmen und der Kundendienst zu kontaktieren:

• wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist
• wenn das Gerät heruntergefallen und beschädigt ist.

Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen.
Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter etc.) geben.
Staubsauger ist für den Baustellenbetrieb nicht geeignet. =>Einsagen von Bauschutt kann zur Beschädigung des Gerätes führen.
Gerät ausschalten, wenn nicht gesaugt wird.
Die Verpackung schützt den Staubsauger vor Beschäftigung auf dem Transport. Deshalb empfehlen wir, die Verpackung für Transportzwecke aufzubewahren.

Akku

Ihr Gerät ist mit Lithium Ionen Akkus ausgestattet, die aus Sicherheitsgrunden nur professionellen Reperatur-Fachleuten zugänglich sind.

Bitte wenden Sie sich zum Austausch der Akkus an das nachstgelegende Kundendienstcenter oder den autorisierten Fachhandler.

Hinweise zum Transport

Die enthaltenen Li-lonen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Hinweise zur Entsorgung

Staubsauger, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Staubsauger und Akkus/Batterien nicht in den Hausmüll!

■ Verpackung

Die Verpackung schütz den Staubsauger vor Beschädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recybar. Entsorgen Sie nicht mehr besoinigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt».

Altgerat

Dieses Gerät enthalt wieder aufladbare Lithium Ionen Akkus. Deshalb darf das Gerät nur über den autorisierten Kundendienst und Fachhandel entsorgt werden.

Akkus / Batterien

Bitte beachten Sie die Hinweise zum Transport. Intergierte Akkus dürfen zur Entsorgung nur von Fachpersonal entnommen werden. Durch das Öffnen der Gehäuseschale kann der Staubsauger zerstörter werden.

Um den Akku aus dem Staubsauger zu enthalten, betätigten Sie den Ein-/Ausschalter (Bild 10) solange, bis der Akku vollständig entladen ist. Drehen Sie die Schrauben am Gehäuse Heraus undnehmen Sie die Gehäuseschale ab, um den Akku zu enthalten. Um einen Kurzschluss zu verhindern, trennen Sie die Anschlüsse am Akku einzeln nacheinander und isolieren Sie die Pole sofort.

Auch bei vollständiger Entladung ist noch eine Restkapazität im Akku enthalten, die im Falle eines Kurzschlusses freigesetzt werden kann.

en

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BBH8 / BCH8 / BKH8 / BLH8 entschieden haben.

In dieser Gebrauchsanweisung werden verschiedene BBH8/BCH8/BKH8/BLH8 - Modèle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf ihr Modell zuteffen. Sie sollen nun das Original Zubehör von Bosch verwenden, das speziell für ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen.

Bitte Bildseiten ausklappen!

1 Bodendüse mit Elektrobürste
2 Entriegelungstaste Schmutzbehälter
3 Anzeige Ladestatus Batterie
4 Sensor Control Anzeige
5 Staubbehalter
6 AuBere Filtereinheit
7 Filterpatrone mit Motorschutzfilter und Filterschaum
8 Lamellen-Filter
9 Handgriff
10 Ein-/Aus-Schalter
11 Polsterduse
12 Fugendüse
13 Profi-Polsterduse
14 Profi-Fugendüse
15 Tragegurt
16 Adapter Zubehör
17 Saugschlauch mit Handgriff
18 Polsterzwischenraumdüse
19 zusätzliche Bürstenwalze für Bodendüse
20 Ladekabel
21 Bohrdüse
22 Kurzer Handgriff*

Vor dem ersten Gebrauch

Bild 1

• Handgriff vorsichtig auf das Hauptgehäuse stecken und verrasten.
  Zum Losen des Handgriffs Entriegelungsknopf drucken und Handgriff vorsichtig nach oben abnehmer.

Bild 2

• Handstaubsauger in die Bodendüse stecken und verrasten.
  Zum Losen der Bodendüse Entriegelungsknopf drucken und Handstaubsauger aus der Düse ziehen.

Aufladen

Achtung: Vor dem ersten Betrieb führen die Akkus
des Staubsaugers mindestens 6 Stunden geladen werden.

Bild 3

• Stellen Sie den Staubsauger zum Laden in die Höhe einer Steckdose. Das Gerät kann frei im Raum abgestellt werden. Bild 7
• Ladekabel hinten in den Anschluss des Gerätes stecken.
• Stecker des Ladekabels in die Steckdose stecken.
• Wahlrend des Ladevorgangs blinkt die Ladeanzeige.
• Ist der Akku vollständig aufgeladen, leuchtet die La-deanzeige blau und blinkt nicht mehr.
• Eine Erwärung des Ladekabels und Handstaubsaugen ist normal und unbedecklich.

Anzeige Ladestatus Batterie

Bild 4

Die Anzeige Ladestatus Batterie des Gerätes entspricht einer der beiden folgenden Varianten:

a) Die Anzeige gibt den Ladezustand des Akkus an.
Ist der Akku voll aufgeladen, leuchtet die Anzeige blau.
- Blinkt die Anzeige muss der Akku wieder aufgeladen werden.
b) Die LED's der Anzeige geben den Ladezustand des Akkus an.

Akku voll aufgeladen

mittlere Restladung

geringe Restladung

• Blinkt die letzte LED muss der Akku wieder aufgeladen werden.

Saugen

Bild 5

• Ein-/Aus-Schalter in Pfeilrichtung betätigten.

Saugkraft regeln

Bild 6

Schieben Sie den Ein-/Aus-Schalter in die gewünschte Position, um die Saugleistung einzustellen:

Leistungsstufe 1
Für routinemäßige Reinigungsaufgaben mit besonders geringem Betriebsgeräusch und ausgeschalteter Elektrobürste.
Leistungsstufe 2 2
Für anspruchsvolle Reinigungsaufgaben mit eingeschalteter Elektrobürste.
Leistungsstufe 3
Für sehr anspruchsvolle Reinigungsaufgaben auf allen Oberflächen (vor allem Teppiche) mit maximaler Leistung.

Laufzeit

Die hier angegebene Laufzeit kann je nach Ladezustand, Akkutemperatur und Akkualter variieren etc.

	Athlet 20 V	Athlet 28 V
Stufe 1:	bis 45 min.	bis 60 min.
Stufe 2:	bis 30 min.	bis 25 min.
Stufe 3:	bis 8 min.	bis 10 min.

Bild 7

• Bei kurzen Saugpausen kann das Gerät frei im Raum abgestellt werden. Dazu den Sauger weniger nach vorne in Richtung Düse kippen.
  Achtung: Zum Abstellen das Gerät unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte.

Saugen mit Zusatzzubehör

Bild 8*

a) Tragegurt am beiliegenden, kurzen Handgriff befestigen.
b) Langen Handgriff vom Hauptgehäuse abnehmer
c) Kurzen Handgriff aufsetzen und verrasten.
d) Handstaubsauger aus der Bodendüseziehen. Bild 2
e) Zubehoradapter auf den Handstaubsauger stecken und verrasten.

Bild 9\*

Dusen je nach Bedarf auf den Saugschlauch mit Handgriff des Zubehöradapters stecken:

• Polsterdüse zum Absaugen von Polstermöbeln, Vorhängen, etc.
• Fugendüse zum Absaugen von Fugen und Ecken, etc.
• Polsterzwischenraumdüse zum Absaugen von Polstern, insbesondere ideal für Autositze
• Bohrdüse am Handgriff besefington und so an der Wand platzieren, dass die Bohrlochöffnung der Düse direkt über dem zu bohrenden Loch sitzt.

Nach der Arbeit

Bild 10

• Nach dem Saugen das Gerät ausschalten.

Leeren des Staubbehälters

Bild 11

Um ein gutes Saugergebnis zu erzielen, sollte der Staubbehalter nach jedem Saugvorgang geleert werden, spätestens jedoch dann, wenn der Staub an einer Stelle im Staubbehalter die Markierung erreicht hat.

Wir empfehlen, den Staubbehalter nicht über die Markierung hinaus zu befüssen, da das zu einer sehr starken Verschmutzung des Filters führt.

Bei dem Entleeren des Staubbehalters auch immer den Verschmutzungsgrad der außeren Filtrereinheit kontrollieren und bei Bedarf diese entsprechend der Anleitung "AuBere Filtrereinheit reinigen" saubern. Bild 16

Achtung: Die Filterreinigung ist nur bei abgeschalte
tem Gerat möglich.

Niemals ohne äußere Filtereinheit mit eingesetzter Filterpatrone saugen.

Bild 12

Staubbehalter mit Hilfe der Entriegelungstasten entriegeln und aus dem Gerät entnehmer.

Bild 13

• FiltrEinheit aus dem Staubbehälter entnehmer
  Staubbehalter entleeren.

Bild 14

• Entfernen Sie eventuell vorhandenen Schmutz unterhalb der Auswurföffnung.
• FiltrEinheit in den Staubbehälter einsetzen, damit unbedingt auf den richtigen Sitz achten.
  Staubbehalter in das Gerat einsetzen und hörbar verrasten.

Achtung: Sollen Sie beim Einsetzen des Staubbe
- halters einen Widenstand bemerken, überprüfen Sieitte die Filter auf Vollständigkeit und den richtigen Sitz von Filtereinheit und Staubbehalter.

Filterpflege

Achtung: Die Filterreinigung ist nur bei abgeschalte tem Gerät möglich.

Ihr Gerät ist mit der sog. "Sensor Control" - Funktion ausgestattet.

These Funktion überwacht permanent, ob Ihr Staub-sauger auf seinem optimalen Leistungsiveau/arbeitet. Die Leuchtanzeige signalisiert, ob eine Reinigung der Filterpatrone notwendig ist, um wieder das optimale Leistungsiveau zu erreichen.

Bild 15 Sensor Control

Die Anzeige leuchtet blau bzw. ist aus, wenn das Gerät auf seinem optimalen Leistungsneveau arbeitet. Sobald die Anzeige rot blinkt, müssen äußere Filtrebinheit und Filterpatrone gereinigt werden.

Das Gerät wird automatisch auf die Leistungsstufe 1 zureckgeregt.

Bild 16 ÄuBere Filtereinheit reinigen

Die äußere Filtereinheit sollte in regelmäßigen Abständen gereinigt werden, damit der Staubsauger optimal arbeitet.

-itte schalten Sie das Gerat aus, um die auBere Fil-tereinheit zu reinigen.
Staubbehalter aus dem Gerät entnahmen. Bild 12
- Filtrereinheit aus dem Staubbehälter entnahmen. Bild 13
- AuBere Filtereinheit reinigen.
a) In der Regel ist es ausreichend, wenn die gesamte Fil-tereinheit bei der Entleerung des Staubbehalters leicht geschüttelt oder ausgeklopft wird, damit sich möglich Schmutzparticellös.
b) Wenn dies nicht ausreicht, verwenden Sieitte ein trockenes Tuch, um die Schmutzpartikel an der Oberflache zu entfernen.

Bild 17 Filterpatrone reinigen

Gerat ausschalten.
Staubbehalter aus dem Gerät entnahmen. Bild 12
- Filtrereinheit aus dem Staubbehälter entnahmen. Bild 13
a) Deckel der Filterpatrone gegen den Uhrzeigersinn drehen und Filterpatrone aus der Filtrinheit entnehmer.
b) Filterpatrone zunachst durch Ausklopfen reinigen.
c) Den Filterschaum vom Motorschutz abziehen und getrennt auswaschen. Filterschaum und Motorschutzfilter komplett trocken lessen, (ca 24h)
d) Nach der Montage des Filterschaums Filterpatrone in den Staubbehälter einsetzen.
e) Filterpatrone in die Filtereinheit einsetzen und durch Drehen des Deckels im Uhrzeigersinn verriegeln.

Sollte nach der Handreinigung der Filterpatrone die "Sensor Control" - Anzeige erneut rot blinken, ist die Filterpatrone so stark verschmutzt, dass sie in der Waschmaschine gereinigt werden muss - im Schonwaschgang bei max. 30^ und niedrigster Schleuder-Drehzahl.

Bei Bedarf können neue Filter über den Kundendienst bezogen werden.

Ausklopfen des Lamellen-Filters

Bild 18*

• Bitte schalten Sie das Gerät aus, um den Lamellen-Filter zu reinigen.
  Achtung: Die Filterreinigung ist nur bei abgeschalte tem Gerät möglich.
• Zur Abreinigung des Lamellen-Filters drehen Sie den Knebel mindestens 3 Mal um 180^ .

Sie konnen die Filterreinigung bei nachlassender Saugleistung auch durchfuhren, wenn die Anzeige nicht aufleuchtet. Wir empfehlen die Reinigung des Lamellen-Filters vor jedem Entleeren des Staubbehalters. Sie muss aber spätestens bei Aufleuchten der „Sensor Control“-Anzeige erfolgen.

Bild 19*

Bei besonders starker Verschmutzung kann der Lamellen-Filter auch ausgeklopft werden.

Lamellen Filter dazu aus der äußerten Filtrebinheit entnehen und über einer Abfalltonne ausklopfen.

Reinigung der Bodendüse

Vor jeder Wartung Staubsauger ausschalten bzw. vom Ladekabel trennen.

Bild 20

a) Bürstenwalze über den Entriegelungsknopf entriegeln und seitlich aus der Bodendüseziehen.
b) Aufgewickelte Faden und Haare mit einer Schere entlang der darauf vorgesehenen Kerbe durchschniden und entfern.
c) Bürstenwalze seitlich entlang des Führungsstabs in die Bodendüse einschieben, und über Entriegelungsknopverasten.

Achtung: Die Bodendüse scarf nur mit montierter
Bürstenwalze in Betrieb genommen werden.

Pflege

Vor jeder Reinigung des Handstaubsaugers muss dieser ausgeschaltet und vom Ladekabel getrennt sein. Staubsauger und Zubehörteile aus Kunststoff konnen mit einem handelsüblichen Kunststofffreiniger gepflegt werden.

Achtung: Keine Scheuermittel, Glas- oder Allzweck
reiniger verwenden. Staubsauger niemals in Wasser tauchen.

Technische Änderungen vorbehalten.

en

Bilde 17 Rengjore filterpatron

Bild 15 Sensor Control

Indikeringen blirbla resp.slaravnarrhengetgarmed optimal effekt.Blinkar indikeringen rott,samaste du rengora yttre filtre och filterpatronen.

Bild 17 Rengora filterpatronen

yololalolololalolalolalolalolalolalolalolalol

aik jyjodai jgao clia

1

S S = S S

s jilj 3

Sensor Control 4

BSH Hausgeräte Service GmbH

Zentralwerkstatt für keine Hausgeräte

Trautskirchner Strasse 6-8

90431 Nurnberg

Online Auftragsstatus, Filterbeutel

Konfigurator und weitere weitereInfos

unter: www.bosch-home.com

Reparaturservice, Ersatzteile &

Zubehör, Produkt-Informationen:

Tel.: [phone]

mailto:[e-mail]

AT Osterreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstrasse 2a

1100 Wien

Online Reparaturannahme,

Ersatzteile und Zubehör und weitere

weitereInfosunter:

www.bosch-home.at

Reparaturservice, Ersatzteile & Zubehor,

Produktinformationen

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr für Sie erreichen.

AU Australia

BSH Home Appliances Pty. Ltd.

Tel.: [phone]^*

mailto:[e-mail]

• Sat-Thu: 7.00 am to 5.00 pm

Bosch Hausgeräte Service

Fahrweidstrasse 80

8954 Geroldswi

Reparaturservice, Ersatzteile & Zubehor,

Produktinformationen

Tel.: [phone]

mailto:[e-mail]

mailto:[e-mail]

www.bosch-home.ch

CY Cyprus, Kúπpός

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

CZ Ceska Republika, Czech Republic

Ersatzteile: [e-mail]

www.bosch-home.com/lu

LV Latvija, Latvia

SIA "General Serviss"

Bulli iela 70c

1067 Riga

Tel.: [phone]

mailto:[e-mail]

www.serviscentrs.lv

BALTIJAS SERVISS

Brivibas gatte 201

1039 Riga

Tel.: [phone]; -36

Fax: [phone]

mailto:[e-mail]

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

en

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für diesen Gerät gelten die von der Vertretung unseres Hause in dem Kaufland herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihn der Handler, bei dem Sie das Gerat gekauft haben, auf Anfrage jederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist in jeder Fall aber die Vorlage des Kaufbeleges erforderlich.

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen aus Deutschland:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichenbar)

Tel.: [phone] oder unter

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/ oder Herstellungsehler berufen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelöst durch gingefüge Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unherbehlich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlegbrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Entsatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursicht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstegegenen Kundendienststände oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelft.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gkaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Freqenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gkaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen. These können Sie über ihren Fachhändler, bei dem Sie das Gerät gkauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfugung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34 / 81739 München // Germany
