Instruções de serviço

Instruções de segurança 16 Descrição do aparelho 61

pt Guarde o manual de instruções e junte-o ao aspirador sempre que o entregar a terceiros.

Utilização adequada Este aparelho destina-se exclusivamente a uso privado e doméstico. Este aparelho está concebido para uma utilização a uma altitude de, no máximo, 2000 m acima do nível do mar. Para evitar ferimentos e danos, o aspirador não deve ser utilizado para: „ limpar pessoas ou animais. „ aspirar: − substâncias nocivas para a saúde, com arestas vivas, quentes ou incandescentes. − substâncias húmidas ou líquidas. − substâncias e gases facilmente inflamáveis ou explosivos. − cinza, fuligem de recuperadores de calor e sistemas de aquecimento central. − pó de toner de impressão e cópia.

Peças de substituição, acessórios Nossas peças sobressalentes originais, nossos acessórios e acessórios originais são adaptados às características e exigências de nossos aspiradores de pó. Recomendamos, portanto, o uso exclusivo de nossas peças sobressalentes originais, nossos acessórios originais e acessórios especiais. Isso garante uma vida útil longa e uma qualidade consistentemente alta do desempenho de limpeza de sua aspiradora. Nota: A utilização de peças de substituição, acessórios/ acessórios especiais pode originar danos no seu aspirador, não abrangidos pela nossa garantia, caso estes danos tenham sido provocados precisamente pela utilização deste tipo de produtos.

Instruções de segurança

Este aspirador está em conformidade com as regras técnicas reconhecidas e cumpre as disposições de segurança aplicáveis. „ Este aparelho não pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou que não disponham de experiência suficiente, excepto sob vigilância ou sob instruções específicas de utilização segura do aparelho, e desde que entendam os perigos resultantes da mesma. „ As crianças não podem brincar com o aparelho. „ A limpeza e manutenção pelo utilizador não podem ser realizadas por crianças sem supervisão. „ Os sacos de plástico e películas devem ser guardados e eliminados fora do alcance de crianças pequenas. => Existe perigo de asfixia! Utilização correta „ Para carregar, utilize apenas o cabo de carregamento fornecido. „ Ligue o cabo de alimentação e coloque-o em funcionamento apenas de acordo com a placa de características. „ Guarde e carregue o aparelho apenas em espaços interiores. „ Não exponha o aparelho a temperaturas inferiores a 0°C e superiores a 40°C. „ Nunca aspire sem que esteja colocado o saco de filtro, o recipiente de pó, a protecção do motor ou o filtro de saída do ar. => O aparelho pode ser danificado! „ Evite aspirar com o bocal ou com o tubo em zonas próximas da cabeça. => Corre o perigo de se ferir!

„ Não utilize o cabo de alimentação se este estiver danificado e substitua-o por um cabo de alimentação original. „ Para desligar o cabo de alimentação da corrente não puxar no fio de ligação, mas sim na tomada. „ Não deverá entalar o cabo de alimentação nem passálo sobre arestas vivas. „ Antes de realizar qualquer trabalho no aspirador, desligue o aparelho da corrente e do cabo de alimentação. „ Se o aspirador estiver danificado, não o coloque em funcionamento. „ Caso haja uma avaria, desligue o aparelho da corrente e do cabo de alimentação. „ Para evitar a ocorrência de danos, as reparações e a substituição de peças no aspirador só podem ser efetuadas pelo serviço de assistência técnica autorizado. „ Nos seguintes casos, o aparelho deve ser colocado imediatamente fora de serviço e o serviço de assistência técnica contactado: − se tiver aspirado inadvertidamente líquido ou tiver entrado líquido para dentro do aparelho − se o aparelho tiver caído e estiver danificado. „ Proteja o aspirador de intempéries e mantenha-o afastado de fontes de humidade e de calor. „ Não aplicar substâncias inflamáveis ou com álcool nos filtros (sacos de filtro, filtros de proteção do motor, filtros de saída do ar, etc.). „ O aspirador não é adequado para ser utilizado em obras de construção. => A aspiração de entulho pode danificar o aparelho. „ Desligue o aparelho quando não estiver a aspirar. „ A embalagem protege o aspirador contra danos durante o transporte. Por isso, recomendamos que guarde a embalagem para fins de transporte. Pilhas O seu aparelho está equipado com baterias de iões de lítio às quais, por razões de segurança, só os profissionais especializados em reparações podem aceder. Para substituir as baterias, dirija-se ao centro de assistência ao cliente ou ao revendedor autorizado mais próximo. Indicações sobre o transporte As baterias de iões de lítio incluídas estão sujeitas às exigências das normas sobre mercadorias perigosas. As baterias podem ser transportadas pelo utilizador na via pública sem outras exigências. No caso de envio a terceiros (por ex.: transporte aéreo ou expedição) devem ser respeitadas exigências especiais relativas à embalagem e identificação. Neste caso, deve ser consultado um especialista em mercadorias perigosas para a preparação da embalagem.

Indicações sobre a eliminação Aspiradores, baterias, acessórios e embalagens devem ser sempre entregues num centro de reciclagem ambientalmente responsável. Não deite aspiradores nem baterias/pilhas para o lixo doméstico!

„ Embalagem A embalagem protege o aspirador contra danos durante o transporte. É composta por materiais amigos do ambiente, sendo, por isso, reciclável. Coloque os materiais de embalagem de que já não precisa nos ecopontos. „ Aparelho antigo Este aparelho contém baterias de iões de lítio recarregáveis. Por esse motivo, o aparelho deve ser entregue à assistência técnica ou a um revendedor autorizado para ser eliminado. „ Baterias / Pilhas Respeite as indicações sobre o transporte. As baterias integradas só podem ser retiradas para eliminação por pessoal técnico qualificado. A abertura do alojamento da caixa pode destruir o aspirador. Para retirar a bateria do aspirador, acione o botão para ligar/desligar (figura 10 ) até a bateria estar completamente descarregada. Desaperte os parafusos na caixa e remova a o alojamento da caixa, para retirar a bateria. Para evitar um curto-circuito, separe individualmente as ligações na bateria e, em seguida, isole imediatamente os polos. Mesmo após um descarregamento completo, a bateria ainda contém capacidade residual que pode ser libertada, em caso de curto-circuito.

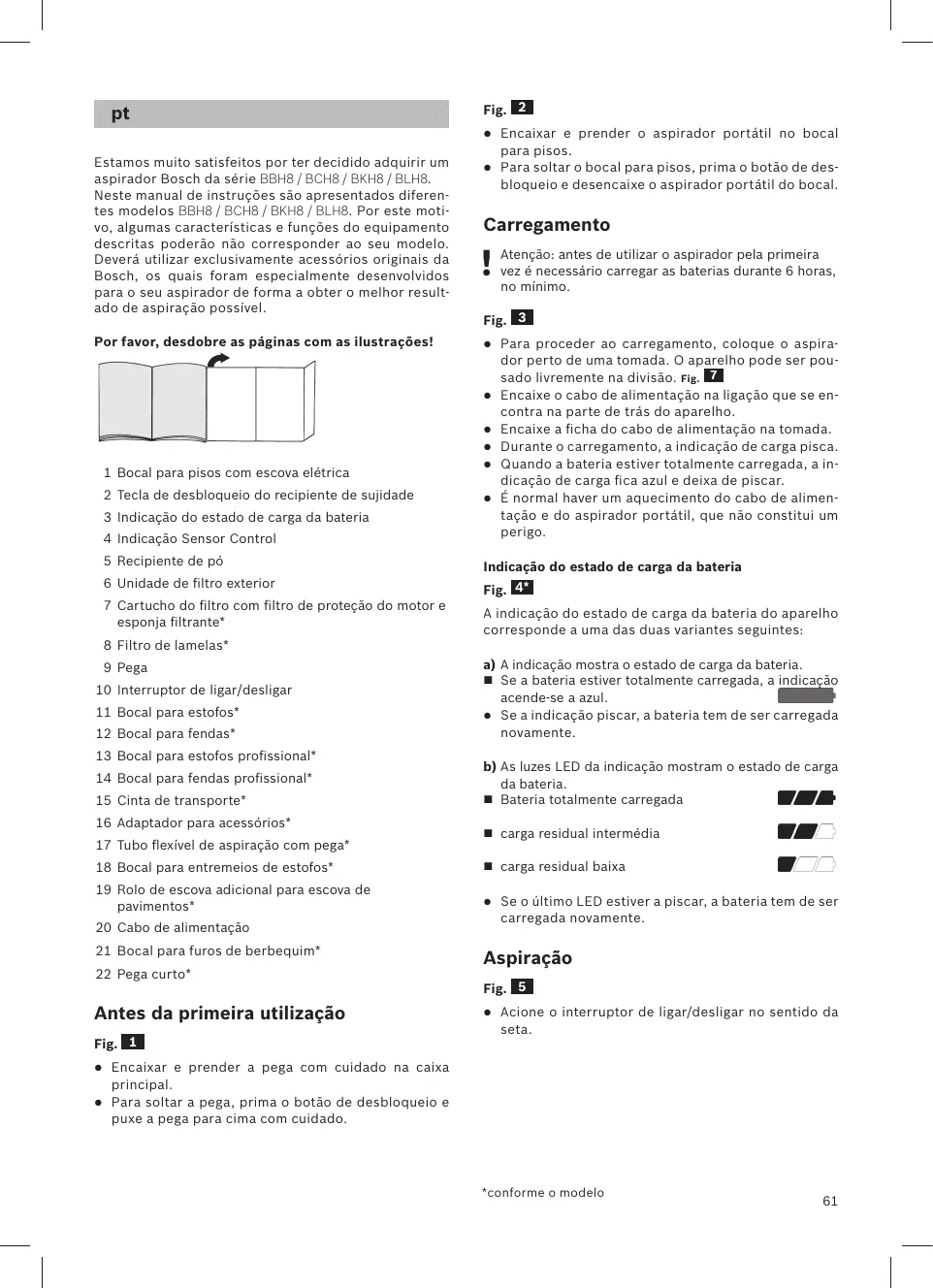

pt Estamos muito satisfeitos por ter decidido adquirir um aspirador Bosch da série BBH8 / BCH8 / BKH8 / BLH8. Neste manual de instruções são apresentados diferentes modelos BBH8 / BCH8 / BKH8 / BLH8. Por este motivo, algumas características e funções do equipamento descritas poderão não corresponder ao seu modelo. Deverá utilizar exclusivamente acessórios originais da Bosch, os quais foram especialmente desenvolvidos para o seu aspirador de forma a obter o melhor resultado de aspiração possível. Por favor, desdobre as páginas com as ilustrações!

2 Tecla de desbloqueio do recipiente de sujidade

3 Indicação do estado de carga da bateria 4 Indicação Sensor Control 5 Recipiente de pó 6 Unidade de filtro exterior 7 Cartucho do filtro com filtro de proteção do motor e esponja filtrante*

Atenção: antes de utilizar o aspirador pela primeira vez é necessário carregar as baterias durante 6 horas, no mínimo.

1 Bocal para pisos com escova elétrica

Encaixar e prender o aspirador portátil no bocal para pisos. Para soltar o bocal para pisos, prima o botão de desbloqueio e desencaixe o aspirador portátil do bocal.

Para proceder ao carregamento, coloque o aspirador perto de uma tomada. O aparelho pode ser pousado livremente na divisão. Fig. 7 Encaixe o cabo de alimentação na ligação que se encontra na parte de trás do aparelho. Encaixe a ficha do cabo de alimentação na tomada. Durante o carregamento, a indicação de carga pisca. Quando a bateria estiver totalmente carregada, a indicação de carga fica azul e deixa de piscar. É normal haver um aquecimento do cabo de alimentação e do aspirador portátil, que não constitui um perigo.

Indicação do estado de carga da bateria Fig. 4* A indicação do estado de carga da bateria do aparelho corresponde a uma das duas variantes seguintes:

8 Filtro de lamelas* 9 Pega 10 Interruptor de ligar/desligar 11 Bocal para estofos* 12 Bocal para fendas* 13 Bocal para estofos profissional* 14 Bocal para fendas profissional* 15 Cinta de transporte* 16 Adaptador para acessórios* 17 Tubo flexível de aspiração com pega*

a) A indicação mostra o estado de carga da bateria. „ Se a bateria estiver totalmente carregada, a indicação acende-se a azul. ‡ Se a indicação piscar, a bateria tem de ser carregada novamente. b) As luzes LED da indicação mostram o estado de carga da bateria. „ Bateria totalmente carregada „ carga residual intermédia

18 Bocal para entremeios de estofos*

„ carga residual baixa

19 Rolo de escova adicional para escova de pavimentos*

20 Cabo de alimentação 21 Bocal para furos de berbequim* 22 Pega curto*

Antes da primeira utilização Fig. 1

Se o último LED estiver a piscar, a bateria tem de ser carregada novamente.

Encaixar e prender a pega com cuidado na caixa principal. Para soltar a pega, prima o botão de desbloqueio e puxe a pega para cima com cuidado.

Regular a potência de aspiração Figura 6 Deslize o interruptor para ligar/desligar para a posição desejada, para definir a potência de aspiração:

Nível de potência 1 1 Para tarefas de limpeza rotineiras com ruído operacional especialmente baixo e escova elétrica desligada.

Nível de potência 2 2 Para tarefas de limpeza exigentes e com escova elétrica ligada.

Nível de potência 3 3 Para tarefas de limpeza exigentes em todas as superfícies com a potência máxima.

Duração A duração aqui indicada pode variar conforme a carga, a temperatura da bateria e a idade da bateria etc. Athlet

Durante breves pausas de funcionamento, o aparelho pode ser pousado livremente na divisão. Para isso, incline o aspirador ligeiramente para a frente, no sentido do bocal. Atenção: para pousar o aparelho este tem de estar desligado, pois a escova rotativa pode provocar danos no revestimento do piso com o aspirador imobilizado.

Depois do trabalho Fig. 10

Fig. 11 Para obter um bom resultado de aspiração, o recipiente de pó deve ser esvaziado após cada aspiração ou, no máximo, quando o pó atingir a marca existente num ponto do recipiente de pó. Recomendamos que não se encha o recipiente de pó além da marca, pois tal provoca uma acumulação excessiva de sujidade no filtro. Ao esvaziar o recipiente de pó, verifique sempre também o grau de sujidade da unidade de filtro exterior e, se necessário, limpe-a de acordo com as instruções "Limpar a unidade de filtro exterior". Fig. 16

Desbloquear o recipiente de pó com o auxílio da tecla de desbloqueio e retirá-lo do aparelho.

Consoante a necessidade, encaixar os bocais no tubo flexível de aspiração com pega do adaptador para acessórios: ‡ Bocal para estofos, que se destina a aspirar mobiliário estofado, cortinados, etc. ‡ Bocal para fendas, que se destina a aspirar fendas e cantos, etc. ‡ Bocal para entremeios de estofos para aspirar estofos, particularmente ideal para assentos de automóveis

Atenção: a limpeza do filtro só é possível com o aparelho desligado. Nunca aspirar sem a unidade de filtro exterior com o cartucho do filtro introduzido.

Depois de aspirar, desligue o aparelho.

Esvaziar o recipiente de pó

Aspirar com acessórios

a) Fixar a cinta de transporte à pega curta, incluída. b) Retirar a pega comprida da estrutura principal. c) Colocar a pega curta e encaixá-la. d) Retirar o aspirador portátil da escova. Fig. 2 e) Encaixar e prender o adaptador para acessórios no aspirador portátil.

Encaixe o bocal para furos de berbequim na pega e posicione-o na parede, de modo que a abertura do bocal fique directamente por cima do ponto onde o furo vai ser executado.

Remova eventuais sujidades que possam existir por baixo da abertura de saída. Insira a unidade de filtro no recipiente de pó, certificando-se de que assenta corretamente. Introduza o recipiente de pó no aparelho até este encaixar audivelmente. Atenção: se notar uma resistência ao introduzir o recipiente de pó, verifique se os filtros estão completos e se a unidade de filtro e o recipiente de pó estão corretamente colocados.

Atenção: a limpeza do filtro só é possível com o aparelho desligado.

O seu aparelho está equipado com a chamada função "Sensor Control". Esta função verifica permanentemente se o seu aspirador está a funcionar com o melhor nível de desempenho. A indicação luminosa sinaliza se é necessário limpar o cartucho do filtro, de modo a atingir novamente o melhor nível de desempenho. *conforme o modelo

Fig. 15 Sensor Control

A indicação acende-se a azul ou permanece desligada caso o aparelho esteja a funcionar com um nível de desempenho ótimo. Quando a indicação pisca a vermelho, é necessário limpar a unidade de filtro exterior e o cartucho do filtro.

O aparelho regressa automaticamente para o nível de potência 1. Fig. 16 Limpar a unidade de filtro exterior A unidade de filtro exterior deve ser limpa em intervalos regulares para um funcionamento otimizado do aspirador.

Desligue o aparelho para limpar o filtro de lamelas. Atenção: a limpeza do filtro só é possível com o aparelho desligado. Para limpar o filtro de lamelas, rode o botão pelo menos 3 vezes a 180°.

Se o indicador não se acender, pode proceder à limpeza do filtro mesmo com a potência de aspiração reduzida. Recomendamos a limpeza do filtro de lamelas antes de esvaziar o recipiente de pó. Deve proceder à limpeza, o mais tardar, quando o indicador “Sensor Control” se acender. Sacudir o filtro de lamelas

Desligue o aparelho para proceder à limpeza da unidade de filtro exterior. Retirar o recipiente de pó do aparelho. Fig. 12 Retirar a unidade de filtro do recipiente de pó. Fig.

Limpar a unidade de filtro exterior. a) Normalmente basta sacudir ou bater suavemente na unidade de filtro completa ao esvaziar o recipiente de pó, para que se soltem as partículas de sujidade existentes. b) Caso não seja suficiente, utilize um pano seco para remover as partículas de sujidade da superfície. Fig. 17* Limpar o cartucho do filtro

Desligar o aparelho. Retirar o recipiente de pó do aparelho. Fig. 12 Retirar a unidade de filtro do recipiente de pó. Fig.

a) Rodar a tampa do cartucho do filtro no sentido contrário ao dos ponteiros do relógio e retirar o cartucho do filtro da unidade de filtro. b) Seguidamente, limpar o cartucho do filtro batendo suavemente. c) Retirar a esponja filtrante da proteção do motor e lavála em separado. Deixar secar completamente a esponja filtrante e o filtro de proteção do motor (aprox. 24h) d) Após a montagem da esponja filtrante, colocar o cartucho do filtro no recipiente do pó. e) Inserir o cartucho do filtro na unidade de filtro e bloqueá-lo, rodando a tampa no sentido dos ponteiros do relógio. Se, após a limpeza manual do cartucho do filtro, a indicação "Sensor Control" piscar novamente a vermelho, significa que o cartucho do filtro está tão sujo que deve ser lavado na máquina de lavar roupa - num ciclo suave, a 30°C, no máximo, e com a velocidade de centrifugação mínima. Se necessário, podem ser adquiridos filtros novos através da assistência técnica.

Fig. 19 Em caso de forte sujidade, o filtro de lamelas também pode ser sacudido. Sacuda o filtro por cima de um contentor de lixo. A sujidade sai do filtro para baixo.

Limpeza do bocal para pisos Antes de proceder a trabalhos de manutenção, desligar o aspirador e desligar o cabo de alimentação. Fig. 20 a) Desbloquear o cilindro da escova com o botão de desbloqueio e retirá-lo da escova lateralmente. b) Cortar os fios e pelos com uma tesoura ao longo da ranhura própria para o efeito e removê-los. c) Introduzir o cilindro da escova lateralmente no bocal para pisos, ao longo da guia, e bloqueá-lo com o botão de desbloqueio. Atenção: o bocal para pisos só deve ser colocado em funcionamento com o cilindro da escova montado.

Conservação Antes de proceder à limpeza do aspirador portátil, este deve estar desligado e com o cabo de alimentação igualmente desligado. O aspirador e os acessórios de plástico podem ser tratados com os produtos usuais para a limpeza de plásticos.

Atenção: não deverá utilizar produtos abrasivos, limpa-vidros ou produtos lava-tudo. Jamais introduza o aspirador na água.

O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

pt Este aparelho está marcado em conformidade com a Directiva 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment - WEEE). A directiva estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados Membros da União Europeia.

PT Condições de Garantia Para este aparelho são válidas as condições de garantia emitidas pela nossa representação no pais da aquisição. Mais detalhes poderão ser facultados pelo revendedor onde foi adquirido o aparelho. Para recorrer aos serviços de garantia é imprescindivel a apresentacão da Factura de Compra e bem assim, do documento de Garantia.
