TDA5029210 SENSIXX'X DA50 SENSORSEC - утюг BOSCH - Бесплатное руководство пользователя

Тип продукта	Паровой утюг
Бренд	BOSCH
Модель	TDA5029210 SENSIXX'X DA50 SENSORSEC
Питание	220-240 В ~ 50/60 Гц
Мощность	2400 Вт
Объем резервуара для воды	350 мл
Размеры (Д x Ш x В)	30 x 15 x 20 см
Вес	1,5 кг
Подошва	Керамическая подошва или аналогичная
Основные функции	Отпаривание, паровой удар, распыление, вертикальное отпаривание, сухое глажение
Безопасность	SensorSecure (автоматическое отключение при отпускании ручки), защита от капель, автоматическое отключение через 10 секунд без использования
Уход и чистка	Система удаления накипи Calc'nClean, рекомендуется использование жидкости от накипи каждые 3 месяца
Комплектация	Защитная накладка для ткани TextileProtect, аксессуар StoreProtect для горячего хранения, жидкость от накипи (TDZ1101)
Запчасти и ремонтопригодность	Обращайтесь в авторизованный сервисный центр Bosch для ремонта или замены деталей
Общая информация	Только для домашнего использования. Не погружать в воду. Отключать перед наполнением или чисткой.

Часто задаваемые вопросы - TDA5029210 SENSIXX'X DA50 SENSORSEC BOSCH

Как наполнить резервуар для воды?

Отключите утюг, откройте крышку заливного отверстия, наполните водой из-под крана, не превышая максимальный уровень, затем закройте крышку. Не используйте конденсат или ароматизаторы.

Как настроить температуру?

Используйте регулятор температуры (12), устанавливая его напротив индикатора (9). Позиции варьируются от • (синтетика, низкая) до max (лен, высокая). Индикатор гаснет, когда температура достигнута.

Что делать, если из подошвы течет вода?

Это может быть вызвано слишком низкой температурой или слишком высоким расходом пара. Увеличьте температуру (от •• до max) и уменьшите расход пара. Выдерживайте паузу 5 секунд между нажатиями кнопки парового удара.

Как использовать функцию вертикального отпаривания?

Установите регулятор температуры на max. Повесьте одежду на плечики, держите утюг вертикально на расстоянии 10 см и нажимайте кнопку парового удара (2) с интервалом 5 секунд.

Что означает мигающий индикатор SensorSecure?

Система SensorSecure активирована: утюг находится в режиме ожидания, так как ручка не захвачена. Чтобы активировать его снова, возьмитесь за ручку.

Как очистить утюг?

Отключите и дайте остыть. Протрите подошву и корпус влажной тканью. Никогда не используйте абразивные губки или химические средства. Для удаления накипи следуйте процедуре Calc'nClean.

Как удалить накипь с помощью Calc'nClean?

Отключите, наполните резервуар, установите температуру на max, включите до погасания индикатора, отключите, установите регулятор пара на max, держите над раковиной, нажмите кнопку Clean (10), встряхивая, пока не испарится треть воды. Повторите 3 раза.

Какую воду использовать?

Используйте водопроводную воду. Для уменьшения накипи смешивайте в равных частях с дистиллированной водой. Если вода очень жесткая, используйте 1 часть водопроводной на 2 части дистиллированной. Никогда не используйте ароматизаторы или другие жидкости.

Утюг не нагревается, что делать?

Проверьте, не установлен ли регулятор температуры на минимальную позицию. Убедитесь, что вы держите ручку, чтобы отключить режим ожидания SensorSecure. Если проблема сохраняется, обратитесь в сервисный центр.

Как хранить утюг после использования?

Слейте воду из резервуара, несколько раз переведите регулятор пара из положения в max (самоочистка), затем поставьте утюг на подставку, ни в коем случае не на подошву. Используйте аксессуар StoreProtect для безопасного хранения даже в горячем состоянии.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TDA5029210 SENSIXX'X DA50 SENSORSEC BOSCH

Данный прибор следует использовать только по назначению, то есть для глажения. Использование с любой иной целью считается противоречащим его назначению и потому является небезопасным.

Изготовитель не несёт ответственности за любые повреждения, вызванные неправильным или несоответствующим использованием. При использовании утюга он нагревается до высоких температур и выделяет пар. Это может привести к ожогам и поражению паром в случае неправильного использования.

Температурий реким	Ташини, яко можи прасувац:
•	Сиntетика
••	Шов – Вовна
•••	Бавовна
max	Льон

При нагревании утюга загорается индикатор (13), который гаснет, когда достигается заданная температура. Если температура пара слишком низкая, можно продолжить работу — утюг в это время снова нагреется до заданной температуры.

3. Глажение с паром

6. Глажение без использования пара

Функция «Calc'nClean» для удаления накипи *

Для удаления накипи рекомендуется использовать функцию удаления накипи, которую компания Bosch выпускает специально для этой цели.

Эту процедуру необходимо выполнять каждый месяц.

1. Наполните резервуар для воды (11) водопроводной водой, смешанной с необходимым количеством (25 мл) средства для удаления накипи (17*). 2. Затем выполните шаги, описанные в разделе «Функция удаления накипи Calc'nClean» (пункты 2-9). Средство для удаления накипи можно приобрести в сервисных центрах или специализированных магазинах.

Наименование прибора: TDZ1101

Антинакипин

Картридж «anti-calc» предназначен для смягчения воды при работе с паром.

Допускается продлить термин эксплуатации прибора. Но картридж «anti-calc» не может выпадать весь накипь, по утверждается на час использования прибора.

ТМ. Вскрытые стойки

Защитная насадка для деликатных тканей (16*) используется для безопасной работы с деликатными тканями на максимальной температуре с использованием пара.

Защитную насадку для деликатных тканей можно приобрести в фирменном сервисном обслуживании или в специализированных магазинах.

Защитная насадка «StoreProtect» (18*) позволяет легко и безопасно удалить накипь в месте хранения, даже если подошва (7) загрязнена.

Эту принадлежность можно приобрести в фирменном сервисном обслуживании или в специализированных магазинах.

Наименование прибора: TDZ1750

Наименование прибора: TDZ1550

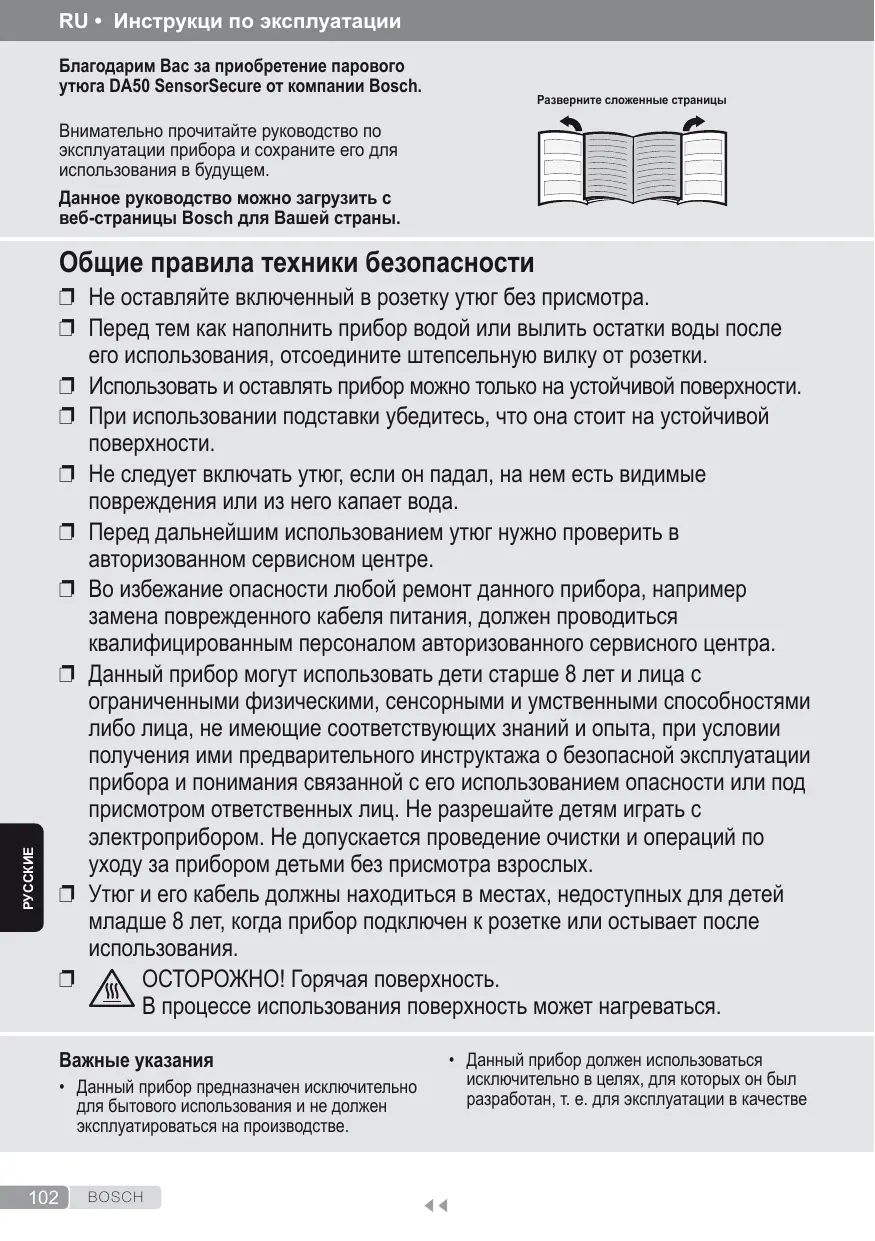

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Не оставляйте включенный в розетку утюг без присмотра. Перед тем как наполнить прибор водой или вылить остатки воды после его использования, отсоедините электрическую вилку от розетки. Использовать и оставлять прибор можно только на устойчивой поверхности. При использовании подставки убедитесь, что она стоит на устойчивой поверхности. Не следует включать утюг, если он падал, на нем есть видимые повреждения или из него капает вода. Перед дальнейшим использованием утюг нужно проверить в авторизованном сервисном центре. Во избежание опасности любой ремонт данного прибора, например замена поврежденного кабеля, должен проводиться квалифицированным персоналом авторизованного сервисного центра. Данный прибор могут использовать дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями либо лица, не имеющие соответствующих знаний и опыта, при условии получения ими предварительного инструктажа о безопасной эксплуатации прибора и понимания связанной с его использованием опасности под присмотром ответственных лиц. Не разрешайте детям играть с электроприбором. Не допускается проведение очистки и операций по уходу за прибором детьми без присмотра взрослых. Утюг и его кабель должны находиться в местах, недоступных для детей младше 8 лет, когда прибор подключен к розетке или остывает после использования. Осторожно! Горячая поверхность. В процессе использования поверхность может нагреваться.

Важные указания

Данный прибор предназначен исключительно для бытового использования и не должен использоваться на производстве.

Данный прибор должен использоваться исключительно в целях, для которых он был разработан, т.е. для эксплуатации в качестве

утюга. Любое другое использование считается ненадлежащим, а значит - опасным.

• Производитель не несет ответственности за какие-либо повреждения, возникающие в результате неправильного или ненадлежащего использования. В процессе использования данный прибор сильно нагревается и выделяет пар. Существует опасность ожогов и получения ожогов в случае его неправильного использования.
• Не прикасайтесь к подошве утюга! Удерживайте утюг за ручку.
• Снимите, чтобы кабель питания свисал со стола или полки, чтобы предотвратить возможное падение прибора. -Неисправность устройства!
• Никогда не разбрызгивайте воду и не направляйте пар на людей или животных!
• Не допускайте контакта кабеля питания с острыми предметами или подошвой нагретого утюга. Никогда не ставьте горячий утюг горизонтально. Устанавливать утюг следует вертикально, на пятку.
• Не касайтесь работающего прибора мокрыми руками. Данный электроприбор предназначен для использования в соответствии с данными, указанными на заводской табличке с характеристиками. Данный прибор должен быть подключен к заземленной розетке. Если использование удлинительного кабеля необходимо, убедитесь, что он подходит для тока и имеет розетку с заземлением. Во избежание временного перенапряжения или перепадов напряжения светильников

Приборов при неблагоприятных условиях работы сети, рекомендуется подключать утюг к электросети с максимальным сопротивлением 0.28 Ом. При необходимости пользователь может получить информацию о сопротивлении в точке соединения, обратившись в энергоснабжающую компанию.

Не помещайте утюг под водопроводный кран, чтобы заполнить емкость для воды. Каждый раз после использования или при подозрении на неисправность отключайте прибор от сети. - Нельзя вытаскивать штепсель из розетки, держась за кабель. - Не погружайте утюг в воду или другие жидкости. Не оставляйте прибор за пределами помещения (под дождем, на солнце, на морозе и т.п.).

Советы по утилизации

Наши товары поставляются в оптимизированной упаковке. Упаковка изготовлена из незагрязняющих окружающую среду материалов, которые необходимо передавать в местную службу по утилизации отходов как вторичное сырье. Информацию об утилизации отработанных электроприборов вы можете получить в местной администрации.

Данный прибор маркирован в соответствии с Директивой 2012/19/EC об отработавших электрических и электронных приборах (об отходах электрического и электронного оборудования — WEEE).

Tempepatурный разим	Такни, которbie можно глидуны:
•	Си nteteшика
••	Шелк – Шерсть
•••	Хлопок
max	Лен

При нагревании прибора загорается световой индикатор (13), который гаснет, когда достигается заданная температура. Если температура горячего утюга падает, можно продолжить глажение - утюг в это время снова будет нагреваться до температуры.

3. Глажение паром

Темп. спокойные стрипсы

Парорегулятор (3) используется для регулировки количества пара, выделяемого во время глажения.

Терморегулятор рекомендуемое положение (12) парорегулятора (3)*

123 max

• eco·max

123max

• eco·max

Совет: Для получения оптимального результата перед окончанием глажения отключите пар и несколько раз проведите по ткани утюгом без увлажнения, чтобы хорошо высушить ее.

4. Паровой удар

Тем. сложите стрипты

Данная функция может использоваться для устранения неподатливых складок и заглаживания стрелок и плиссе.

1. Установите терморегулятор (12) на отметку «max».
2. Несколько раз нажмите на кнопку парового удара (2) с интервалом в 5 секунд.

Данную функцию можно использовать для удаления складок с висящей одежды, штор и т. д.

1. Установите терморегулятор (12) на отметку «max».
2. Повесьте предметы одежды на вешалку. 3. Используйте утюг в вертикальном положении на расстоянии от ткани, многократно нажимая кнопку парового удара (2) с перерывами не менее 5 секунд.

6. Глажение без пара

См. сложенные страницы

Этим режимом можно пользоваться для сухого глажения.

Установите парорегулятор (3) в положение X.

7. Защита от капель

См. сложенные страницы

Если температура установлена на слишком низкую величину, подача пара автоматически отключается, чтобы избежать образования капель. В таком случае может погибнуть чеснок.

8. Распыление воды

См. сложенные страницы

Данная функция может использоваться для устранения неполадок при разглаживании складок.

Не используйте функцию распыления воды на шелковых тканях.

9. «SensorSecure»

См. сложенные страницы

Функция «SensorSecure» начинает работать только в тот момент, когда вы берёте за ручку, и останавливается, когда вы её отпускаете. Это повышает безопасность данного устройства и способствует экономии электроэнергии.

1. Подключите штепсельную вилку утюга к розетке.

1. Когда вы не касаетесь ручки утюга, световой индикатор «SensorSecure» (15) мигает. Когда вы берётесь за ручку, он начинает светиться постоянным светом.
2. Если отпустить руку более чем на 10 секунд, нагревание утюга автоматически остановится.
3. Когда вы снова возьметесь за ручку, утюг снова начнет нагреваться.

Начальное нагревание: нет необходимости держаться за ручку, пока утюг не нагреется до заданной температуры. После достижения нужной температуры световой индикатор (13) погаснет.

10. После глажения

Температурные таблицы

1. Переключите парорегулятор (3) на «max» и нажмите несколько раз (самоочистка). 2. Слейте воду из емкости для воды. Поверните утюг носиком вниз и слегка потрясите. 3. Пиханениутг необходимо ставить на заднюю часть, а не на основание. 4. Не скручивайте кабель питания (14) слишком туго!

Советы по экономии электроэнергии

Больше всего энергии расходуется на выработку пара. Чтобы сократить потребление энергии, придерживайтесь следующих рекомендаций:

1. Начинайте глажение с белья, которое требует минимального температурного режима глажения. Рекомендуемую температуру глажения можно посмотреть на ярлыке изделия.
2. Регулируйте подачу пара в соответствии с выбранным температурным режимом глажения, следуя инструкциям данного руководства. 3. Пользуйтесь паром только тогда, когда это необходимо. По возможности используйте вместо пара функцию разбрызгивания воды. Старайтесь гладить слегка влажные изделия, установив регулятор пара на меньшую отметку. При этом пар будет образовываться на самой ткани, а не утюгом. Если вы сушите белье в сушильной машине, используйте программу, предназначенную для последующего глажения белья.
3. Если белье достаточно влажное, отключите парорегулятор (3) совсем. 5. Во время процесса глажения ставьте утюг вертикально. Если поставить утюг с

включенным парорегулятором горизонтально, пар расходуется не по назначению.

Очистка и уход

Температурные таблицы

Внимание! Существует опасность ожога!

Перед проведением любых работ по очистке или техническому обслуживанию всегда извлекайте вилку прибора из розетки.

1. Если подошва слегка загрязнилась, извлеките вилку из розетки и дайте подошве (7) остыть. Протрите корпус и подошву влажной хлопчатобумажной тканью.
2. Если ткань синтетическая, она может расплавиться под воздействием высокой температуры подошвы утюга. В таком случае отключите подачу пара и сразу же очистите материал с помощью сухой хлопчатобумажной ткани, сложенной в несколько слоев. 3. Для сохранения гладкости подошвы утюга следует избегать ее резкого контакта с металлическими предметами. Ни в коем случае не используйте для очистки подошвы утюга жесткие губки, абразивные или химические вещества.

Многофункциональная система удаления накипи

Технологии самоочистки

A self-clean

Каждый раз, когда вы используете пароочиститель (3), система автоматической очистки «self-clean» (самоочистка) очищает устройство от отложений накипи.

В Calc'nClean

Функция «Clean» помогает удалить лишнюю часть накипи из камеры парообразования. Если вода в вашем регионе очень жёсткая, то эту функцию следует использовать примерно раз в две недели.

1. Извлеките вилку утюга из розетки, установите пароувлажнитель (3) в положение и наполните емкость для воды (11) водой. 2. Установите терморегулятор (12) на отметку «max» и подключите утюг к электросети.

3. По истечении времени, необходимого для нагрева, индикатор погаснет. После этого отключите утюг от электросети (это очень важно!). Установите пароувлажнитель на отметку «max». 5. Подержите утюг над раковиной. Нажмите кнопку «Clean» (10) и потрясите утюг до тех пор, пока не испарится около одной трети объема воды из емкости. Из подошвы утюга выльется пар, удаляя имеющиеся частички накипи и отложения. Отпустите кнопку «Clean» и осторожно потрясите утюг еще несколько секунд. 7. Повторите действия, описанные в пунктах 5 и 6, трижды, пока емкость для воды не опорожнится. Затем включите утюг в сеть и снова нагрейте его до полного испарения оставшейся воды. 0. Отключите утюг от электросети и дайте подошве (7) остыть. Протрите подошву влажной хлопчатобумажной тканью (не используйте другие материалы).

Функция «Calc'nClean» с жидкостью для удаления накипи*

Для качественного удаления накипи рекомендуется использовать жидкость для удаления накипи, специально разработанную компанией Bosch.

Данную процедуру необходимо выполнять каждые 3 месяца.

1. Заполните емкость для воды (11) водопроводной водой, смешанной с необходимым количеством (25 мл) жидкости для удаления накипи (17*).
2. Затем выполните действия, описанные в разделе «Calc'nClean» (пункты 2-9).

Жидкость для удаления накипи можно приобрести в отделе послепродажного обслуживания или в специализированных магазинах.

Наименование принадлежности: TDZ1101

D anti-calc

Картридж «anti-calc» предназначен для снижения образования накипи при глажении с паром, что поможет продлить срок службы утюга. Тем не менее картридж «anti-calc» не может устранить всю накипь, естественно образующуюся со временем.

Защита насадка (16 *) для деликатных тканей используется для безопасного глажения деликатных тканей на максимальной температуре с использованием пара.

Защитную насадку можно приобрести в отделе послепродажного обслуживания или в специализированных магазинах.

Защита насадка «StoreProtect» (18*) позволяет безопасно хранить утюг, даже если подошва утюга (7) еще не остыла.

Эту принадлежность можно приобрести в отделе послепродажного обслуживания или в специализированных магазинах.

Наименование принадлежности: TDZ1750

Наименование принадлежности: TDZ1550

Устранение неполадок

ПюбLEMа	Возможнaya причina	Способ устраенья
Утюг не нареевая.	1. Терморелейтόр (12) устовлен на минимальуну OTMетку. 2. Актувирoveна сисема «SensorSecure».Утю пеклочискь в ржим ожidiаня.	1. Устовские Терморелейтόр на бождце в посоку OTMетку. 2. Возм��ейсь за ручу утюг дlya erо ВКлоченя.
Мiraат Иndиatingopная ламма «SensorSecure» (15).	1. Актувирoveна сисема «SensorSecure».Утю пеклочискь в ржим ожidiаня.	1. Возм��ейсь за ручу утюг дlya erо ВКлоченя.
Одожда п风险管理.	1. Слишков в посокая Temпераразу.	1. Устовские Терморелейтόр (12) на менишуху OTMетку и посождце, рoka утю ожidiотя.
Вмосте с napом ИЗ поб Oswьу утюг (7) пIRCANIBAETСВ的大а.	1. Терморелейтόр (12) устовлен на слишков Низкую OTMетку. 2. Пapорелейтόр (3) віставlenе на слишков ВИСOKУO OTMетку об изreakOM TempepatурнOM ржиме. 3. Бы heckочько паз нахални на Кногку парoboro уда (2), He пождадь 5сян'd мжди нжатями.	1. Повэр小时内 Терморелейтόр на бождце OTMетку (Мени «**» и «max») и посождце, рoka посchet сberobotи Иndиatingop (13). 2. Устовские пapорелейтόр (3) на менишуху OTMетку. 3. Хдente 5сяк'd мжди нахатями на кногку парoboro уда.
Пар не вухот.	1. Пapорелейтόр (3) устовлен в пождаке XX. 2. Слишков Низка тemпераразу. Актувирoveba на рожимькал�ьная сисtemа.	1. Устовские пapорелейтόр на бождце OTMетку. 2. Устовские посождце, рожимьк tempepatуру, ecdimona посхотдля TKани.
При пегвом вankлоши из утюг вухотдьим.	1. Это мож教职工ь вьзвано смазков неборых вьчтpenнix DeТалей.	1. Это hopmaльною яваенье, чered неборых мину Оно пекратится.
Из отberстý в поб Oswьу утюг (7) Бухотдьим.	1. Из камеры парообразовения вухотдьим нахль.	1. Великий ц静脉 оочystки (сm. разden «Calc'nClean»).

Если одно из приведенных выше действий не устраняет проблему, обратитесь в авторизованный сервисный центр.
