РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ THA 275 PNP BLAUPUNKT

Монтажные чертежи 46

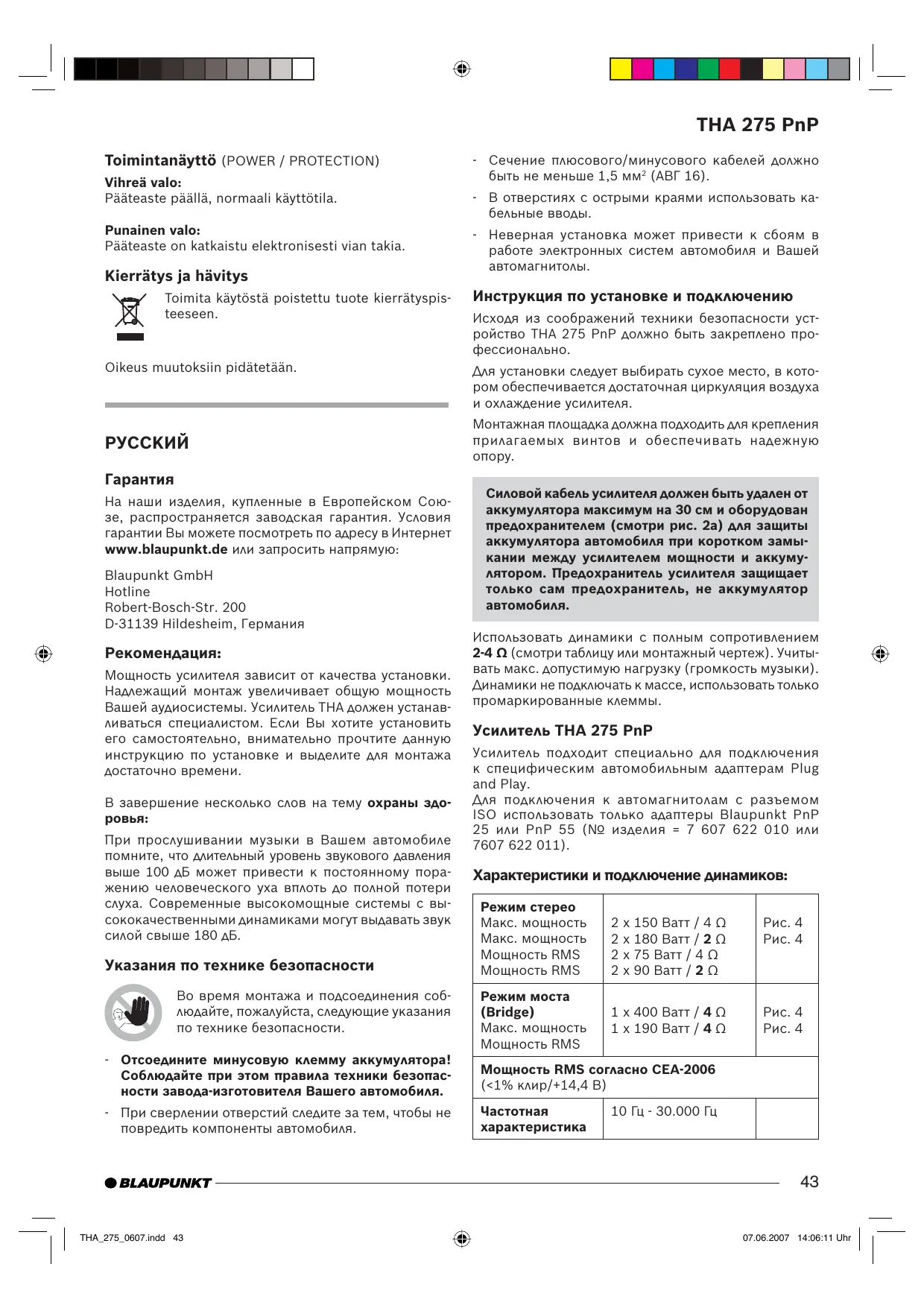

- Сечение плюсового/минусового кабелей должно быть не меньше 1,5 мм2 (АВГ 16). - В отверстиях с острыми краями использовать кабельные вводы. - Неверная установка может привести к сбоям в работе электронных систем автомобиля и Вашей автомагнитолы.

Инструкция по установке и подключению Исходя из соображений техники безопасности устройство THA 275 PnP должно быть закреплено профессионально. Для установки следует выбирать сухое место, в котором обеспечивается достаточная циркуляция воздуха и охлаждение усилителя. Монтажная площадка должна подходить для крепления прилагаемых винтов и обеспечивать надежную опору.

Гарантия На наши изделия, купленные в Европейском Союзе, распространяется заводская гарантия. Условия гарантии Вы можете посмотреть по адресу в Интернет www.blaupunkt.de или запросить напрямую: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim, Германия

Рекомендация: Мощность усилителя зависит от качества установки. Надлежащий монтаж увеличивает общую мощность Вашей аудиосистемы. Усилитель THA должен устанавливаться специалистом. Если Вы хотите установить его самостоятельно, внимательно прочтите данную инструкцию по установке и выделите для монтажа достаточно времени. В завершение несколько слов на тему охраны здоровья: При прослушивании музыки в Вашем автомобиле помните, что длительный уровень звукового давления выше 100 дБ может привести к постоянному поражению человеческого уха вплоть до полной потери слуха. Современные высокомощные системы с высококачественными динамиками могут выдавать звук силой свыше 180 дБ.

Указания по технике безопасности Во время монтажа и подсоединения соблюдайте, пожалуйста, следующие указания по технике безопасности.

Силовой кабель усилителя должен быть удален от аккумулятора максимум на 30 см и оборудован предохранителем (смотри рис. 2a) для защиты аккумулятора автомобиля при коротком замыкании между усилителем мощности и аккумулятором. Предохранитель усилителя защищает только сам предохранитель, не аккумулятор автомобиля. Использовать динамики с полным сопротивлением 2-4 Ω (смотри таблицу или монтажный чертеж). Учитывать макс. допустимую нагрузку (громкость музыки). Динамики не подключать к массе, использовать только промаркированные клеммы.

Усилитель THA 275 PnP Усилитель подходит специально для подключения к специфическим автомобильным адаптерам Plug and Play. Для подключения к автомагнитолам с разъемом ISO использовать только адаптеры Blaupunkt PnP 25 или PnP 55 (№ изделия = 7 607 622 010 или 7607 622 011).

Характеристики и подключение динамиков: Режим стерео Макс. мощность Макс. мощность Мощность RMS Мощность RMS Режим моста (Bridge) Макс. мощность Мощность RMS

- Отсоедините минусовую клемму аккумулятора! Соблюдайте при этом правила техники безопасности завода-изготовителя Вашего автомобиля.

Мощность RMS согласно CEA-2006 (<1% клир/+14,4 В)

- При сверлении отверстий следите за тем, чтобы не повредить компоненты автомобиля.

Частотная характеристика

43 THA_275_0607.indd 43

07.06.2007 14:06:11 Uhr

THA 275 PnP Встроенные предохранители (Fuse)

Соотношение сигнал-шум

> 95 дБ @ мощность RMS

Соотношение сигнал-шум

> 78 дБ @ 1 Вт / 1 кГц

2 Ω (4 Ω в мостовом режиме)

Входная чувствительность

Входная чувствительность Direct AUX IN

Фильтр нижних частот (Low Pass)

Фильтр высоких частот (High Pass)

Усиление басов Bass Boost

При подключении через входной кабель PnP включение происходит автоматически.

2 x "тюльпан"/RCA 2 x HighLevel speakerPnP 1 x входа Direct Aux Input, 3.5 мм стерео

!В качестве особенности, теперь при автоматическом

Встроенные в усилитель предохранители (Fuse) защищают выходной каскад и всю электрическую систему в случае помех. При замене предохранителя никогда не перемыкать их и не использовать предохранители с более высоким током.

Примеры подключения Подключение электропитания Рис. 2, 2a, b Подключение к автомагнитоле с выходом "тюльпан" Рис. 3 Подключение динамиков Рис. 4/5 Вход Direct Aux Input Рис. 6

Разъем Remote усилителя соединить с переключаемым источником напряжения +12 В.

Таким образом усилитель можно будет включать/ выключать кнопкой включения/выключения автомагнитолы. Примечание:

2 x выход на динамик

Габариты Ш x В x Г (мм)

170 x 42 x 160 (6.7"x1.7"x6.3")

Подключение плюса и минуса - Мы рекомендуем использовать провода с минимальным сечением 1,5 мм2. Автомобильным адаптерным кабелем (7 607 622 ...) кабель постоянного плюса 12В должен быть соединен с кабелем + усилителя (смотри рис. 7). - Проложить к плюсовой клемме аккумулятора обычный кабель и подключить через вставку с плавкой проволокой на расстоянии 30 см от аккумулятора. - В отверстиях с острыми краями использовать кабельные вводы. - Обычный минусовой кабель надежно привинтить к точке соединения с массой (кузов, автомобильный лист) (не к минусовой клемме аккумулятора). - Контактную поверхность точки соединения с массой зачистить до голого металла и смазать графитовой смазкой.

включении на входе/выходе Remote будет иметься выходное напряжение переключения +12В/200мА.

Подключения высокого уровня (только через кабель PnP High-Input) Усилитель имеет подключения высокого уровня (PnPInput) для возможности его подсоединения к радиоустройствам без выходов с каскадом предварительного усиления (Рис. 6). Таким образом можно напрямую подключаться к выходу динамиков радиоустройства. Примечание: Неиспользуемые входные/выходные штекеры (out/ input) кабеля PnP должны быть соединены (смотри рис. 2).

Подключение Direct Aux Input Возможность подключения при отсутствующем или занятом входе AUX автомагнитолы Здесь различные источники НЧ, например, MP3плейер или мобильная навигационная система, с помощью контактного штекера 3,5 мм можно напрямую подключить к входу Direct Aux Input. Все источники сигналов слышимы одновременно, а их громкость регулируется на соответствующем устройстве-источнике. Примечание: При монтаже и подключении все источники НЧ должны быть выключены!

THA_275_0607.indd 44

07.06.2007 14:06:11 Uhr

THA 275 PnP Монтаж кабеля контактного штекера Для подключения просьба использовать наш кабель с контактным штекером длиной 5 м, номер для заказа 7 607 001 525. Его особенностью является наличие переключателя Вкл/Выкл. Положение переключателя ВЫКЛ (•): Для монтажа и демонтажа и при неподключенном источнике НЧ. Положение переключателя ВКЛ: (I / II): Только после подключения источника НЧ. Внимание: При подключении регулятор громкости всегда устанавливать на минимум и выключать усилитель.

Регулятор уровня (Level) С помощью регулятора уровня можно настраивать входную чувствительность выходного каскада на выходное напряжение Вашей автомагнитолы. Диапазон настройки от 0,3 В до 8 В. Еще некоторые важные пояснения: Поворотом регулятора по часовой стрелке входная чувствительность усилителя и тем самым и громкость увеличиваются. Однако речь идет не о настройке уровня громкости; в конечном положении не получится добиться более высокой мощности усилителя, даже если сначала это так кажется. Система всего лишь быстрее увеличивает уровень громкости при соответствующей регулировке громкости на автомагнитоле.

Примечание: Усилитель может суммировать сигнал правого и левого каналов только, если выполнено как правое так и левое подключение RCA. Внимание: В мостовой схеме нагрузка усилителя должны составлять 4 Ом или выше. Более низкая нагрузка ведет к перегреву и отключению усилителя, и может также привести к его повреждению.

Настройка типа и диапазона переходов частот В усилителе THA 275 PnP можно настроить тип перехода частот (т.е. "Low-Pass" или "Hi-Pass") и нужную переходную частоту. Если, к примеру, нужно подключить пару сабвуферов, то необходимо выполнить настройки "Low-Pass". Переходная частота зависит от диапазона частот динамиков (смотри рекомендуемый диапазон частот динамиков). "High-Pass" При установке 250 Гц диапазон частот усилителя составляет от 250 Гц до 30.000 Гц. Регулировка частот "Low-Pass" Данный регулятор активен только, если переключатель находится в положении "Low-Pass", и обеспечивает возможность настройки нужной переходной частоты. Пример: При установке 150 Гц диапазон частот усилителя составляет от 10 Гц до 150 Гц.

Подключения динамиков

Распознавание устройства - Auto Remote

(Если усилитель должен включаться в мост, то с этого места сразу продолжать согласно разделу "Шунтированные подключения динамиков").

при подключении через кабель PnP INPUT усилитель включается автоматически (функция Auto Remote). Соединительный кабель Remote не требуется!

Как и для любого компонента аудиосистемы правильная полярность усилителя и динамиков имеет важное значение для хорошего воспроизведения басов. Поэтому при подключении следует следить за тем, чтобы плюсовой контакт (+) усилителя подключался к плюсовому контакту (+) динамика; это же действительно и для минусовых (-) контактов. Кроме того левый канал усилителя следует подключать к левому динамику, а правый канал усилителя - к правому динамику. Шунтированные подключения динамиков Примечание: Невозможно при подключении через кабель PnP. В усилителе THA 275 PnP каналы 1+2 можно включать в режим моста. Таким образом усилитель можно использовать для одного или нескольких сабвуферов или одного динамика средних частот. В этой конфигурации усилитель правый и левый каналы в один одноканальный выход (моновыход).

Индикация работы (POWER / PROTECTION) Зеленый свет: Выходной каскад вкл., нормальное рабочее состояние. Красный свет: Выходной каскад отключен, так как имеется ошибка/ неисправность.

Утилизация и переработка Для утилизации старой аппаратуры воспользуйтесь доступными пунктами приема и сбора вторсырья.

Право на внесение изменений сохраняется.
