THA 275 PNP - Amplificador de carro BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de carro 2 canais
Marca	Blaupunkt
Modelo	THA 275 PNP
Dimensões (L x A x P)	170 x 42 x 160 mm
Peso	Não especificado no manual (estimativa cerca de 1 kg)
Alimentação	12 V CC (bateria do veículo)
Potência max (estéreo)	2 x 150 W em 4 Ω / 2 x 180 W em 2 Ω
Potência RMS (estéreo)	2 x 75 W em 4 Ω / 2 x 90 W em 2 Ω
Potência max (ponte)	1 x 400 W em 4 Ω
Potência RMS (ponte)	1 x 190 W em 4 Ω
Banda passante	10 Hz - 30 000 Hz
Relação sinal/ruído	> 95 dB @ potência RMS
Taxa de distorção harmônica (RMS)	< 0,05 %
Estabilidade de impedância	2 Ω (4 Ω em modo ponte)
Sensibilidade de entrada (RCA)	0,3 - 8 V
Sensibilidade entrada Aux	0,3 V
Filtro passa-baixo (Low Pass)	50 - 250 Hz
Filtro passa-alto (High Pass)	10 - 250 Hz
Entradas	2 x Cinch/RCA, 2 x alto-falante alto nível (PnP), 1 x entrada Aux 3,5 mm estéreo
Saídas	2 x alto-falantes (ponteável)
Função especial	Plug and Play (PnP), detecção automática remote, indicador Power/Protection
Proteção	Fusível do amplificador integrado, proteção contra curto-circuito e superaquecimento
Seção de cabo recomendada	≥ 1,5 mm² (AWG 16)
Temperatura de operação	Não especificada (uso automotivo padrão)

Perguntas frequentes - THA 275 PNP BLAUPUNKT

Qual é a potência do amplificador THA 275 PNP?

O amplificador fornece uma potência máxima de 2 x 150 W (estéreo) em 4 Ω e 2 x 180 W em 2 Ω. Em modo ponte, pode atingir 1 x 400 W em 4 Ω. As potências RMS são respectivamente de 2 x 75 W e 1 x 190 W.

Quais tipos de entradas o amplificador possui?

O amplificador possui 2 entradas Cinch/RCA, 2 entradas de alto nível (PnP Input) para conectar diretamente às saídas dos alto-falantes do rádio do carro, e uma entrada Aux 3,5 mm (Direct AUX IN) para conectar um leitor MP3 ou GPS.

Como posso conectar o amplificador ao meu rádio do carro?

Use o cabo de adaptação Plug and Play (PnP) específico para o seu veículo. Se o seu rádio tiver conectores ISO, é necessário um adaptador Blaupunkt PnP 25 ou PnP 55. Você também pode usar as entradas RCA se o seu rádio as tiver.

Posso usar o amplificador com um subwoofer?

Sim, você pode pontear os canais (modo ponte) para alimentar um subwoofer. Nesse caso, a impedância deve ser de pelo menos 4 Ω. Use o filtro passa-baixo (Low Pass) ajustável de 50 a 250 Hz para transmitir apenas as frequências baixas.

Como ajustar o nível de entrada do amplificador?

Gire o potenciômetro Level para ajustar a sensibilidade de entrada de 0,3 V a 8 V. Girar no sentido horário aumenta o volume, mas não é um ajuste de volume. Ajuste-o para evitar distorção sem saturar a entrada.

O que significa o indicador luminoso no amplificador?

O indicador verde indica funcionamento normal. O indicador vermelho significa que o amplificador entrou em proteção (curto-circuito, superaquecimento, etc.). Verifique as conexões e a alimentação.

Qual seção de cabo devo usar para a alimentação?

A seção mínima recomendada para os cabos + e - é de 1,5 mm² (AWG 16). Coloque um fusível a menos de 30 cm da bateria para proteger o cabo.

Como conectar a entrada Aux (Direct AUX IN)?

Use um cabo jack 3,5 mm para conectar sua fonte de áudio (leitor MP3, GPS) à entrada Direct AUX IN. Certifique-se de que o interruptor do amplificador esteja na posição Ligado (I/II) após a conexão. Ajuste o volume da fonte ao mínimo antes.

Posso usar o amplificador sem cabo Remote?

Sim, se você usar o cabo PnP INPUT, a função Auto Remote ativa automaticamente o amplificador quando o rádio liga. Caso contrário, você deve conectar o terminal Remote a uma alimentação +12 V comutada.

Quais são os ajustes de filtros disponíveis?

O amplificador oferece um filtro passa-alto (High Pass) de 10 a 250 Hz e um filtro passa-baixo (Low Pass) de 50 a 250 Hz. Você pode escolher o tipo de filtro e a frequência de corte de acordo com seus alto-falantes.

MANUAL DE UTILIZADOR THA 275 PNP BLAUPUNKT

Desenhos de instalação. 46

DANSK. 24

Monteringstegninger. 46

POLSKI 27

Rysunki montażu. 46

ČESKY 30

Montážní výkresy 46

SLOVENSKY 32

Nákresy inštalácie 46

ΕΛΛΗΝΙΚΑ 35

Διαγράμματα τοποθέτησης 46

TÜRKÇE 38

Takma şekilleri 46

SUOMI 40

Asennuskuvat 46

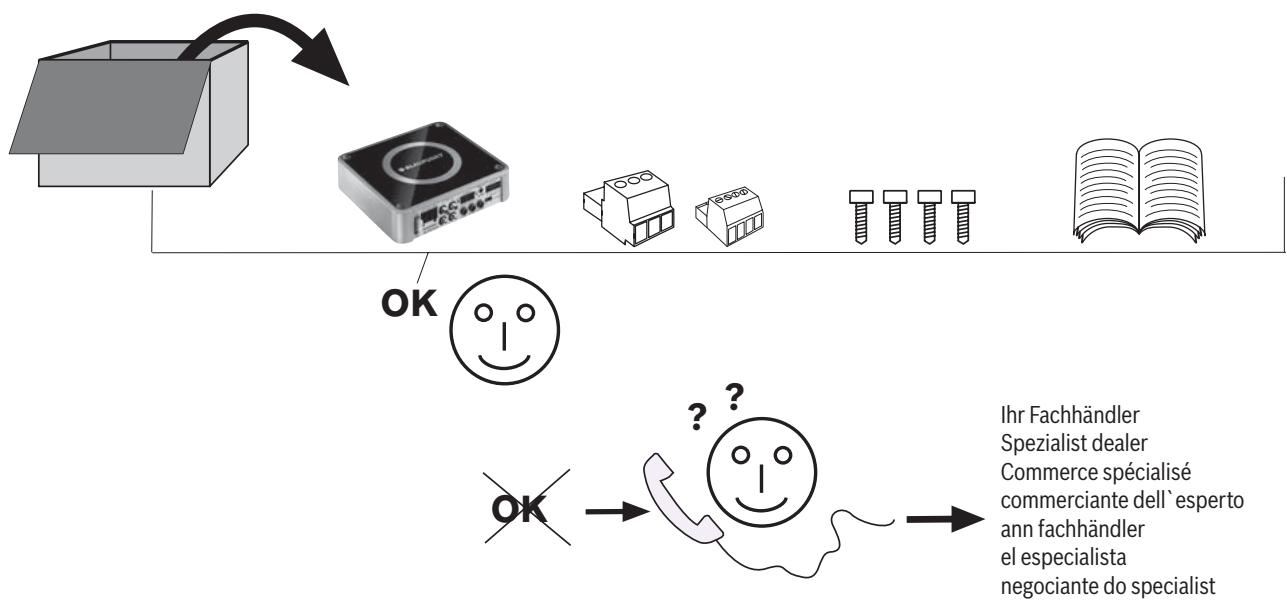

Conteúdo da embalagem, Escopo de entrega, Composition de la fourniture, Dotazione, Leveringsomvang, Levererade komponenter, Volumen de suministro, Fornecimento, Medfølgende dele, Toimitussisältö, Περιεχόμενο παράδοσης, Teslimat kapsamı, Zakres dostawy, Rozsah dodávky, Rozsah dodávky, Комплект поставки

ALEMÃO

Garantia

Exemplos de ligação

Reconhecimento do autorádio - Auto Remote

Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las diretamente no seguinte endereço:

Blaupunkt GmbH

Linha azul

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantia para os EUA

Antes da primeira utilização, queira ler estas instruções de serviço.

Concedemos uma garantia relativamente a todos os nossos produtos comprados nos Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as diretamente através do seguinte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do seu sistema de áudio. O amplificador THA deverá ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos ainda, por fim, uma palavra sobre o tema Proteção da saúde:

Durante a reprodução de música no seu veículo, lembre-se de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligação, observe as seguintes indicações de segurança.

• Separar a ligação do polo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo.
• Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo.
• O diâmetro do cabo positivo ou negativo não deve ser inferior a 1,5mm² (A.W.G 16).
• Em orifícios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação incorreta, pode surgir avarias nos sistemas eletrónicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação

Por motivos de segurança em caso de acidente, deve fixar-se o THA 275 PnP de forma profissional.

Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusível a uma distância maior de 30 cm em relação à bateria (consultar a Fig. 2a), de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel.

Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de energia (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

Amplificador THA 275 PnP

O amplificador adequa-se especialmente à ligação a adaptadores Plug and Play específicos da viatura. Para a ligação a auto-rádios com ligação ISO, utilizar apenas um adaptador Blaupunkt PnP 25 ou PnP 55 (art. n. 0= 7607 622 010 ou 7607 622 011).

Possibilidades de aplicação e ligação de altifalantes:

Modo estéreo Potência maior. Potência maior. Potência RMS Potência RMS	2 x 150 Watt / 4 Ω 2 x 180 Watt / 2 Ω 2 x 75 Watt / 4 Ω 2 x 90 Watt / 2 Ω	Fig. 4 Fig. 4
Modo Bridge Potência maior. Potência RMS	1 x 400 Watt / 4 Ω 1 x 190 Watt / 4 Ω	Fig. 4 Fig. 4
Potência RMSingleton CEA-2006 (<1% dist./+14,4 V)
Resposta de Frequência	10 Hz - 30.000 Hz
Relação sinal/ ruido	>95 dB @ Potência RMS
Relação sinal/ ruido	>78 dB @ 1 W/ 1 kHz
Distortion harmonic (RMS)	< 0,05%
Estabilidade	2 Ω (4 Ω no funciona em ponte)
Sensibilitadede entrada	0,3 - 8 V
Sensibilitadede entradaDirect AUX IN	0,3 V
Filtro passa-baixo("Low Pass")	50-250 Hz
Filtro passa-alto("High Pass")	10-250 Hz
Bass Boost	0 dB a +12 dB
Entradas	2 x Cinch/RCA,2 x HighLevel speaker PnP1 x Direct Aux Inputs,3.5 mm estéreo
Saídas	2 x altifalantes,
DimensoesL x A x P (mm)	170 x 42 x 160 (6.7"x1.7"x6.3")

Ligação ao positivo / negativo

• Recomendamos um diâmetro mínimo de 1,5 mm² (A.W.G 16).

No cabo adaptador para o veículo (7 607 622 ...), o cabo do positivo permanente de 12V tem de ser conectado ao cabo + do amplificador (consultar a Fig. 7).

• Instalar cabos de positivo comuns para a bateria e ligar através do suporte de fusíveis, a uma distância de 30 cm da bateria.
• Em orifícios de arestas vivas, utilizar guias de cabos.
• Aparafusar firmemente cabos de negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao polo negativo da bateria). Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrais no amplificador protegem o estágio final e todo o sistema eletrónico em caso de defeito. No caso de utilização de um fusível sobresselente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada.

Exemplos de ligação

Ligação da alimentação elétrica. Fig. 2, 2a, b

Ligação a auto-rádios

com saída Cinch. Fig. 3

Ligações de altifalantes Fig. 4/5

Direct Aux Input.. Fig.6

+12V

Conectar a ligação remota do amplificador a uma fonte de tensão comutável de +12 V.

Desta forma, é possível ligar e desligar o amplificador através do interruptor de ligar/desligar do rádio.

Nota:

No caso de ligação através de um cabo PnP INPUT, a ativação é automática.

! Como característica particular, está agora disponível uma tensão de saída de +12V/200mA após a comutação na entrada/saída remota.

Ligações de nível alto (apenas através do cabo PnP High-Input)

O amplificador possui ligações de nível alto (PnP Input), para que seja possível ligar a rádios sem saídas do pré-amplificador. Desta forma, é possível efetuar uma ligação direta na saída para os altifalantes do rádio.

Nota:

Fichas out/input não realizadas do cabo PnP têm de ser ligadas (consultar a Fig. 2).

Ligação Direct Aux Input

Possibilidade de ligação no caso de entrada AUX não existente ou ocupada no auto-rádio

Neste caso, pode ligar diversas fontes BF, por exemplo, um leitor de MP3 ou um sistema de navegação móvel, diretamente à entrada Direct Aux Input através de um jaque de 3,5 mm. Todas as fontes de sinal podem, assim, ser escutadas em simultâneo e o seu volume pode ser regulado no respetivo aparelho.

Nota:

No caso de montagem e ligação, todas as fontes BF têm de estar desligadas!

Montagem do cabo do jaque

Para a ligação, utilize o nosso cabo para jaque de 5 m, com o número de encomenda 7607001525.

O seu elemento particular é um interruptor de ligar/desligar.

Posição do interruptor DESLIGADO ()

Na montagem e desmontagem e com uma fonte BF não conectada.

Posição do interruptor LIGADO: (I / II):

Na ligação, colocar sempre o regulador do volume no mínimo e desligar o amplificador.

THA 275 PnP

Regulador Level

Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída do seu auto-rádio.

A margem de ajuste é de 0,3V a 8 V.

Para o efeito, aparecem quando se assinalam explicações importantes:

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata de uma regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a atuar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir diretamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte").

Tal como acontece com qualquer outro componente de áudio, a polaridade correta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efetuar as ligações deve ter-se atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

Nota: não é possível na ligação através de cabo PnP.

Com o amplificador THA 275 PnP, é possível ligar todos os canais 1 + 2 em ponte. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Nota:

O amplificador só pode adicionar a informação de sinal direita e esquerda se tiverem sido efetuadas tanto a ligação RCA direita, como a ligação RCA esquerda.

Atenção:

No caso de ligação em ponte, a impedância do amplificador deve ser de 4 Ohm ou superior. Uma impedância inferior leva ao sobreaquecimento ou desativação do amplificador e pode causar danos permanentes.

Ajustar o tipo e a área das transições de frequência

No THA 275 PnP, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de transição pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "Low-Pass". A frequência de transição de-

pende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).

"High-Pass"

No ajuste de 250 Hz, o amplificador tem uma gama de frequência de 250 Hz a 30.000 Hz.

Regulação da frequência "Low-Pass"

Este regulador está ativo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de transição pretendida.

Exemplo:

Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz.

Reconhecimento de rádio - Auto Remote

No caso de ligação através de um cabo PnP INPUT, o amplificador é automaticamente ligado (Função Auto Remote). Suprime-se o cabo de ligação remota!

Indicação de funcionamento

(POWER / PROTECTION)

Luz verde:

estágio final ligado, condição de funcionamento regular.

Luz vermelha:

o estágio final foi desligado eletronicamente, pois existe um caso de avaria.

Reciclagem e remoção

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações.
