Producttype	2-kanaals auto-versterker
Merk	Blaupunkt
Model	THA 275 PNP
Afmetingen (L x H x D)	170 x 42 x 160 mm
Gewicht	Niet gespecificeerd in de handleiding (schatting ca. 1 kg)
Stroomvoorziening	12 V DC (accu voertuig)
Maximaal vermogen (stereo)	2 x 150 W bij 4 Ω / 2 x 180 W bij 2 Ω
RMS-vermogen (stereo)	2 x 75 W bij 4 Ω / 2 x 90 W bij 2 Ω
Maximaal vermogen (brug)	1 x 400 W bij 4 Ω
RMS-vermogen (brug)	1 x 190 W bij 4 Ω
Frequentiebereik	10 Hz - 30 000 Hz
Signaal-ruisverhouding	> 95 dB @ RMS-vermogen
Harmonische vervorming (RMS)	< 0,05 %
Impedantiestabiliteit	2 Ω (4 Ω in brugmodus)
Ingangsgevoeligheid (RCA)	0,3 - 8 V
Ingangsgevoeligheid Aux-ingang	0,3 V
Laagdoorlaatfilter (Low Pass)	50 - 250 Hz
Hoogdoorlaatfilter (High Pass)	10 - 250 Hz
Ingangen	2 x Cinch/RCA, 2 x hoogspanningsluidspreker (PnP), 1 x 3,5 mm stereo Aux-ingang
Uitgangen	2 x luidsprekers (brugbaar)
Speciale functie	Plug and Play (PnP), automatische remote-detectie, Power/Protection-indicator
Beveiliging	Geïntegreerde versterkerzekering, kortsluit- en oververhittingsbeveiliging
Aanbevolen kabeldoorsnede	≥ 1,5 mm² (AWG 16)
Bedrijfstemperatuur	Niet gespecificeerd (standaard autogebruik)

Veelgestelde vragen - THA 275 PNP BLAUPUNKT

Wat is het vermogen van de THA 275 PNP-versterker?

De versterker levert een maximaal vermogen van 2 x 150 W (stereo) bij 4 Ω en 2 x 180 W bij 2 Ω. In brugmodus kan hij 1 x 400 W bereiken bij 4 Ω. De RMS-vermogens zijn respectievelijk 2 x 75 W en 1 x 190 W.

Welke soorten ingangen heeft de versterker?

De versterker heeft 2 Cinch/RCA-ingangen, 2 hoogspanningsingangen (PnP Input) om rechtstreeks op de luidsprekeruitgangen van de autoradio aan te sluiten, en een 3,5 mm Aux-ingang (Direct AUX IN) voor het aansluiten van een MP3-speler of GPS.

Hoe sluit ik de versterker aan op mijn autoradio?

Gebruik de Plug and Play (PnP)-adapterkabel specifiek voor uw voertuig. Als uw autoradio ISO-aansluitingen heeft, heeft u een Blaupunkt PnP 25 of PnP 55-adapter nodig. U kunt ook de RCA-ingangen gebruiken als uw autoradio deze heeft.

Kan ik de versterker gebruiken met een subwoofer?

Ja, u kunt de kanalen bruggen (brugmodus) om een subwoofer van stroom te voorzien. In dat geval moet de impedantie minimaal 4 Ω zijn. Gebruik het instelbare laagdoorlaatfilter (Low Pass) van 50 tot 250 Hz om alleen de lage frequenties door te geven.

Hoe stel ik het ingangsniveau van de versterker in?

Draai aan de Level-potentiometer om de ingangsgevoeligheid aan te passen van 0,3 V tot 8 V. Met de klok mee draaien verhoogt het volume, maar het is geen volumeregeling. Stel het in om vervorming te voorkomen zonder de ingang te oversturen.

Wat betekent het indicatielampje op de versterker?

Het groene lampje geeft normaal gebruik aan. Het rode lampje betekent dat de versterker in beveiliging is gegaan (kortsluiting, oververhitting, enz.). Controleer de aansluitingen en de stroomvoorziening.

Welke kabeldoorsnede moet ik gebruiken voor de voeding?

De aanbevolen minimale doorsnede voor de + en - kabels is 1,5 mm² (AWG 16). Plaats een zekering binnen 30 cm van de accu om de kabel te beschermen.

Hoe sluit ik de Aux-ingang (Direct AUX IN) aan?

Gebruik een 3,5 mm jackkabel om uw audiobron (MP3-speler, GPS) aan te sluiten op de Direct AUX IN-ingang. Zorg ervoor dat de schakelaar van de versterker na het aansluiten in de Aan (I/II)-stand staat. Zet het volume van de bron eerst op het minimum.

Kan ik de versterker gebruiken zonder Remote-kabel?

Ja, als u de PnP INPUT-kabel gebruikt, schakelt de Auto Remote-functie de versterker automatisch in wanneer de autoradio wordt ingeschakeld. Anders moet u de Remote-aansluiting verbinden met een geschakelde +12 V-voeding.

Welke filterinstellingen zijn beschikbaar?

De versterker biedt een hoogdoorlaatfilter (High Pass) van 10 tot 250 Hz en een laagdoorlaatfilter (Low Pass) van 50 tot 250 Hz. U kunt het filtertype en de afsnijfrequentie kiezen op basis van uw luidsprekers.

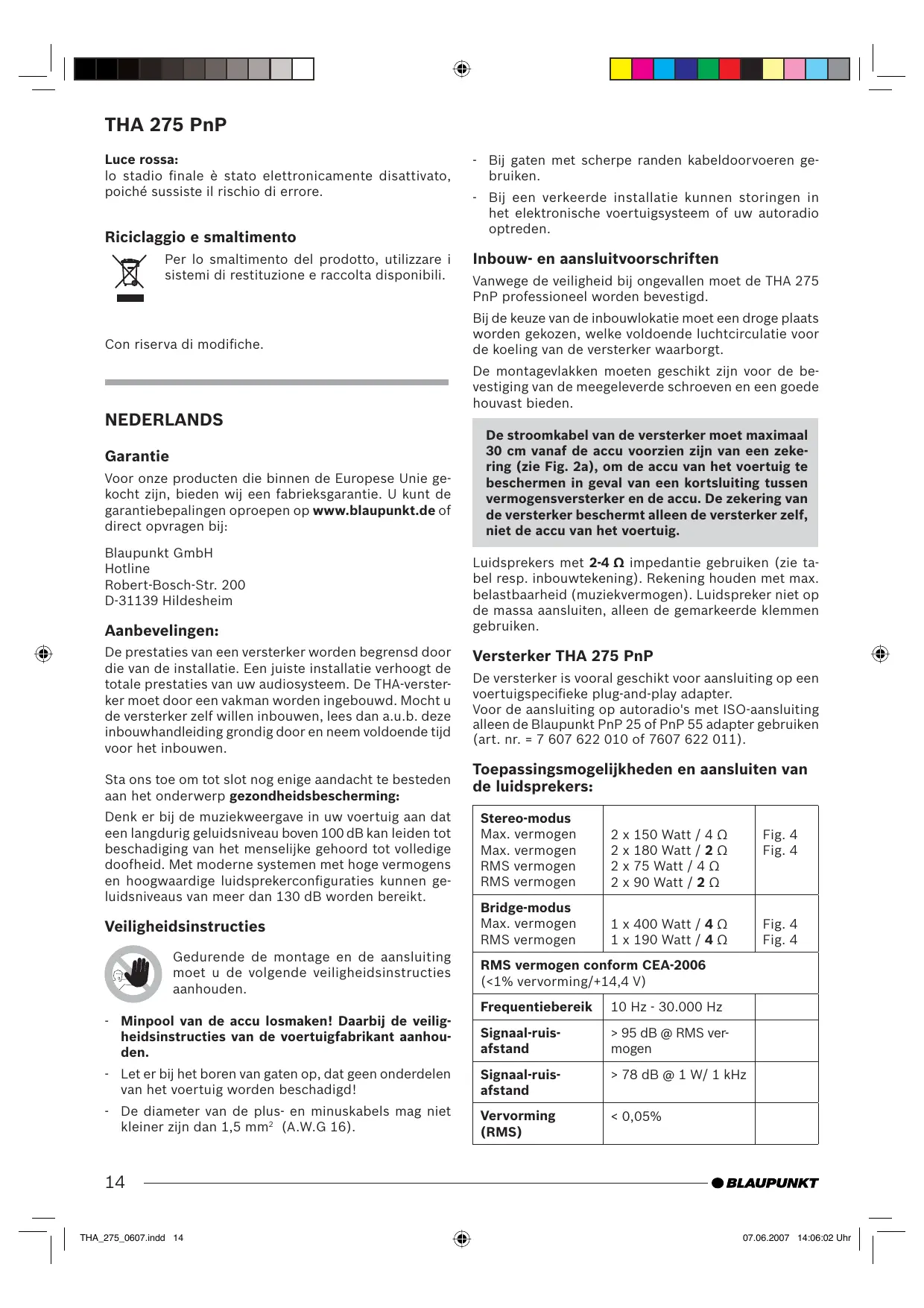

GEBRUIKSAANWIJZING THA 275 PNP BLAUPUNKT

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. U kunt de garantiebepalingen oproepen op www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Aanbevelingen:

De prestaties van een versterker worden begrensd door die van de installatie. Een juiste installatie verhoogt de totale prestaties van uw audiosysteem. De THA-versterker moet door een vakman worden ingebouwd. Mocht u de versterker zelf willen inbouwen, lees dan a.u.b. deze inbouwhandleiding grondig door en neem voldoende tijd voor het inbouwen.

Sta ons toe om tot slot nog enige aandacht te besteden aan het onderwerp gezondheidsbescherming:

Denk er bij de muziekweergave in uw voertuig aan dat een langdurig geluidsniveau boven 100 dB kan leiden tot beschadiging van het menselijk gehoor en tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Veiligheidsinstructies

Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden.

• Minpool van de accu losmaken! Daarbij de veiligheidsinstructies van de voertuigfabrikant aanhouden.
• Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd!
• De diameter van de plus- en min-kabels mag niet kleiner zijn dan 1,5 mm² (A.W.G 16).
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Bij een verkeerde installatie kunnen storingen in het elektronische voertuigssysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften

Vanwege de veiligheid bij ongevallen moet de THA 275 PnP professioneel worden bevestigd.

Bij de keuze van de inbouwlocatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt.

De montagevlakken moeten geschikt zijn voor de bevestiging van de meegeleverde schroeven en een goede houvast bieden.

De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering (zie Fig. 2a), om de accu van het voertuig te beschermen in geval van een kortsluiting tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig.

Luidsprekers met 2-4 Ω impedantie gebruiken (zie tabel resp. inbouwtekening). Rekening houden met max. belastbaarheid (muziekvermogen). Luidspreker niet op de massa aansluiten, alleen de gemarkeerde klemmen gebruiken.

Versterker THA 275 PnP

De versterker is vooral geschikt voor aansluiting op een voertuigspecifieke plug-and-play adapter.

Voor de aansluiting op autoradio's met ISO-aansluiting alleen de Blaupunkt PnP 25 of PnP 55 adapter gebruiken (art. nr. = 7 607 622 010 of 7607 622 011).

Toepassingsmogelijkheden en aansluiten van de luidsprekers:

Stereo-modus Max. vermogen Max. vermogen RMS vermogen RMS vermogen	2 x 150 Watt / 4 Ω 2 x 180 Watt / 2 Ω 2 x 75 Watt / 4 Ω 2 x 90 Watt / 2 Ω	Fig. 4 Fig. 4
Bridge-modus Max. vermogen RMS vermogen	1 x 400 Watt / 4 Ω 1 x 190 Watt / 4 Ω	Fig. 4 Fig. 4
RMS vermogen conform CEA-2006 (<1% vervorming/+14,4 V)
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis- afstand	>95 dB @ RMS ver- mogen
Signaal-ruis- afstand	>78 dB @ 1 W/ 1 kHz
Vervorming (RMS)	< 0,05%
Stabilititeit	2 Ω (4 Ω in brugscha-keling)
Ingangsgveelig-heid	0,3 - 8 V
Ingangsgveelig-heidDirect AUX IN	0,3 V
Lage tonen door-laatfilter(Low Pass)	50-250 Hz
Hoge tonen door-laatfilter(High Pass)	10-250 Hz
Bass Boost	0 dB tot +12 dB
Ingangen	2 x Cinch/RCA,2 x HighLevel speaker PnP1 x Direct Aux Inputs,3,5 mm stereo
Uitgangen	2 x luidspreker,
AfmetingenB x H x D (mm)	170 x 42 x 160 (6.7"x1.7"x6.3")

Plus-/min-aansluiting

• Wij raden een minimale adersdoorsnede van 1,5 mm² (A.W.G 16) aan.

Op de voertuig-adapterkabel (7 607 622 ...) moet de 12V continu plus kabel worden verbonden met de + kabel van de versterker (zie Fig. 7).

• Standaard pluskabel naar de accu leggen en via zekeringhouder, op 30 cm afstand van de accu, aansluiten.
• Bij gaten met scherpe randen kabeldoorvoeren gebruiken.
• Een in de handel verkrijgbare minkabel op een stoornvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu).
• Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

Geïntegreerde zekeringen (Fuse)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het volledige elektrische systeem in geval van een storing. Bij toepassing van een zekering die kan worden vervangen, nooit zekeringen overbruggen of vervangen door typen met een hogere stroom.

Aansluitvoorbeelden

Aansluiting van de voedingsspanning .......Fig. 2, 2a, b

Aansluiting op de autoradio met

cinch-uitgang Fig. 3

Luidsprekeraansluitingen .Fig. 4/5

Direct Aux Input.. Fig. 6

+12V

Remote-aansluiting van de versterker op schakelbare +12V voeding aansluiten.

Op die manier kan de versterker via een aan-/uitschakelaar van de radio worden in- of uitgeschakeld.

Opmerking:

Bij aansluiting via een PnP-INPUT kabel volgt het inschakelen automatisch.

Als bijzonderheid staat er nu na het automatisch inschakelen op de remote in-/uitgang +12V / 200mA als uitgangsschakelspanning ter beschikking.

Hoogniveau aansluitingen (alleen via PnP High-Input kabel)

De versterker beschikt over PnP input-aansluitingen om op radio's zonder voorversterkeruitgangen aangesloten te kunnen worden. Op deze manier is een directe aansluiting op de luidsprekeruitgang van de radio mogelijk.

Opmerking:

Niet gebruikte ingangs-/uitgangsstekkers van de PnP kabel moeten verbonden worden (zie Fig. 2).

Direct Aux Input aansluiting

Aansluitmogelijkheid bij niet aanwezige of bezette AUX-ingang op de autoradio

Hier kunt u verschillende NF-bronnen, bijv. een MP3 speler of een mobiel navigatie-apparaat, direct via een 3,5mm klinkenstekker op de Direct Aux Input ingang aansluiten. Alle signaalbronnen zijn zo tegelijkertijd hoorbaar en het volume wordt op het bronapparaat geregeld.

Opmerking:

Bij inbouw en aansluiting moeten alle NF-bronnen uitstaan!

Inbouw klinkenstekkerkabel

Voor de aansluiting gebruikt u onze 5 m klinkenstekkerkabel met bestelnummer 7 607 001 525.

Als bijzonderheid heeft deze een aan-/uit-scha-kelaar.

Schakelaarstand UIT ()

Bij montage en demontage van een niet aangeslo-ten NF-bron.

Schakelaarstand AAN: (I / II):

Alleen nadat een NF-bron is aangesloten.

Let op:

Bij aansluiting van de volumeregelaar altijd op minimum instellen en de versterker uitschakelen.

Level regelaar

Met behulp van de Level regelaar kan de ingangsgevoeligheid van de eindtrap op de uitgangsspanning van uw autoradio worden aangepast.

Het instelbereik loopt van 0,3V tot 8 V.

THA 275 PnP

Hierbij nog enige belangrijke toelichtingen:

Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogd en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts het volume, wanneer de radio omhoog wordt gedraaid.

Luidsprekeraansluitingen

(Wanneer de versterker in een brugschakeling wordt opgenomen, hier direct verder gaan met de paragraaf "Overbrugde luidsprekeraansluitingen").

Net als bij elk audiocomponent is de juiste polariteit van versterker en luidspreker van essentieel belang voor een goede basweergave. Daarom moet bij het aansluiten worden gelet dat de positieve aansluiting (+) van de versterker op de positieve aansluiting (+) van de luidspreker wordt aangesloten, dit geldt ook voor de negatieve (-) aansluitingen. Daarnaast moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluitingen

Opmerking: niet mogelijk bij aansluiting via een PnP-kabel.

Bij de THA 275 PnP-versterker kunnen de kanalen 1 + 2 in brug worden geschakeld. Op deze manier kan de versterker voor een of meerdere subwoofers resp. middentoonluidsprekers worden gebruikt. In deze configuratie telt de versterker het rechter en linker kanaal bij elkaar op tot een eenkanaalsuitgang (mono-uitgang).

Opmerking:

De versterker kan de rechter- en linker signaalformatie alleen dan optellen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

Let op:

In brugschakeling moet de versterkerbelasting 4 Ohm of meer zijn. Een lagere last leidt tot oververhitting of uitschakeling van de versterker en kan leiden tot blijvende schade.

Wijze en bereik van de frequentie-overgangen instellen

Bij de THA 275 PnP kan de wijze van de frequentie-overgang (d.w.z. "Low-Pass" of "Hi-Pass") en de gewenste overgangsfrequentie worden ingesteld. Wanneer bijv. een subwoofer-paar moet worden aangesloten, zijn "Low-Pass"-instellingen nodig. De overgangsfrequentie is afhankelijk van het frequentiebereik van de luidspreker (zie aanbevolen frequentiebereik van de luidspreker).

"High-Pass"

Bij de instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 30.000 Hz.

"Low-Pass"-frequentieregeling

Deze regelaar is actief, wanneer de schakelaar zich in de "Low-Pass"-stand bevindt en maakt de instelling van de gewenste overgangsfrequentie mogelijk.

Voorbeeld:

Bij de instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

Radio-herkenning - Auto Remote

Bij aansluiting via een PnP INPUT kabel wordt de versterker automatisch ingeschakeld (Auto Remote functie). Remote aansluitkabel komt te vervallen!

Indicatie in bedrijf (POWER / PROTECTION)

Groen lampje:

Eindtrap aan, normale bedrijfstoestand.

Rood lampje:

Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren

Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Wijzigingen voorbehouden.
