Typ produktu	2kanálový zesilovač do auta
Značka	Blaupunkt
Model	THA 275 PNP
Rozměry (D x V x H)	170 x 42 x 160 mm
Hmotnost	V návodu neuvedeno (odhad asi 1 kg)
Napájení	12 V DC (autobaterie)
Maximální výkon (stereo)	2 x 150 W při 4 Ω / 2 x 180 W při 2 Ω
RMS výkon (stereo)	2 x 75 W při 4 Ω / 2 x 90 W při 2 Ω
Maximální výkon (můstkové zapojení)	1 x 400 W při 4 Ω
RMS výkon (můstkové zapojení)	1 x 190 W při 4 Ω
Frekvenční rozsah	10 Hz - 30 000 Hz
Odstup signálu od šumu	> 95 dB při RMS výkonu
Harmonické zkreslení (RMS)	< 0,05 %
Impedanční stabilita	2 Ω (4 Ω v můstkovém režimu)
Vstupní citlivost (RCA)	0,3 - 8 V
Vstupní citlivost Aux	0,3 V
Dolnopropustný filtr (Low Pass)	50 - 250 Hz
Hornopropustný filtr (High Pass)	10 - 250 Hz
Vstupy	2 x Cinch/RCA, 2 x vysokourovňové reproduktorové vstupy (PnP), 1 x Aux vstup 3,5 mm stereo
Výstupy	2 x reproduktory (můstkově zapojitelné)
Speciální funkce	Plug and Play (PnP), automatická detekce remote, indikátor napájení/ochrany
Ochrana	Vestavěná pojistka zesilovače, ochrana proti zkratu a přehřátí
Doporučený průřez kabelu	≥ 1,5 mm² (AWG 16)
Provozní teplota	Nespecifikováno (standardní použití v automobilu)

Často kladené otázky - THA 275 PNP BLAUPUNKT

Jaký je výkon zesilovače THA 275 PNP?

Zesilovač poskytuje maximální výkon 2 x 150 W (stereo) při 4 Ω a 2 x 180 W při 2 Ω. V můstkovém režimu může dosáhnout 1 x 400 W při 4 Ω. RMS výkony jsou 2 x 75 W a 1 x 190 W.

Jaké typy vstupů má zesilovač?

Zesilovač má 2 Cinch/RCA vstupy, 2 vysokourovňové vstupy (PnP Input) pro přímé připojení k reproduktorovým výstupům autorádia a jeden Aux 3,5 mm vstup (Direct AUX IN) pro připojení MP3 přehrávače nebo GPS.

Jak mohu připojit zesilovač k mému autorádiu?

Použijte adaptační kabel Plug and Play (PnP) specifický pro vaše vozidlo. Pokud má vaše autorádio ISO konektory, je potřeba adaptér Blaupunkt PnP 25 nebo PnP 55. Můžete také použít RCA vstupy, pokud je autorádio má.

Mohu použít zesilovač se subwooferem?

Ano, můžete přemostit kanály (můstkový režim) pro napájení subwooferu. V tomto případě musí být impedance alespoň 4 Ω. Použijte dolnopropustný filtr (Low Pass) nastavitelný od 50 do 250 Hz, aby se přenášely pouze nízké frekvence.

Jak nastavit úroveň vstupu zesilovače?

Otáčením potenciometru Level nastavíte vstupní citlivost od 0,3 V do 8 V. Otáčení ve směru hodinových ručiček zvyšuje hlasitost, ale nejedná se o ovládání hlasitosti. Nastavte jej tak, abyste se vyhnuli zkreslení, aniž by došlo k přebuzení vstupu.

Co znamená kontrolka na zesilovači?

Zelená kontrolka značí normální provoz. Červená kontrolka znamená, že se zesilovač přepnul do ochrany (zkrat, přehřátí atd.). Zkontrolujte připojení a napájení.

Jaký průřez kabelu mám použít pro napájení?

Doporučený minimální průřez pro kabely + a - je 1,5 mm² (AWG 16). Umístěte pojistku do vzdálenosti 30 cm od baterie pro ochranu kabelu.

Jak připojit Aux vstup (Direct AUX IN)?

Použijte 3,5 mm jack kabel pro připojení zdroje zvuku (MP3 přehrávač, GPS) ke vstupu Direct AUX IN. Po připojení se ujistěte, že je přepínač zesilovače v poloze Zapnuto (I/II). Před připojením nastavte hlasitost zdroje na minimum.

Mohu použít zesilovač bez Remote kabelu?

Ano, pokud používáte kabel PnP INPUT, funkce Auto Remote automaticky aktivuje zesilovač při zapnutí autorádia. Jinak musíte připojit svorku Remote ke spínanému +12 V napájení.

Jaká nastavení filtrů jsou k dispozici?

Zesilovač nabízí hornopropustný filtr (High Pass) od 10 do 250 Hz a dolnopropustný filtr (Low Pass) od 50 do 250 Hz. Můžete si vybrat typ filtru a mezní frekvenci podle vašich reproduktorů.

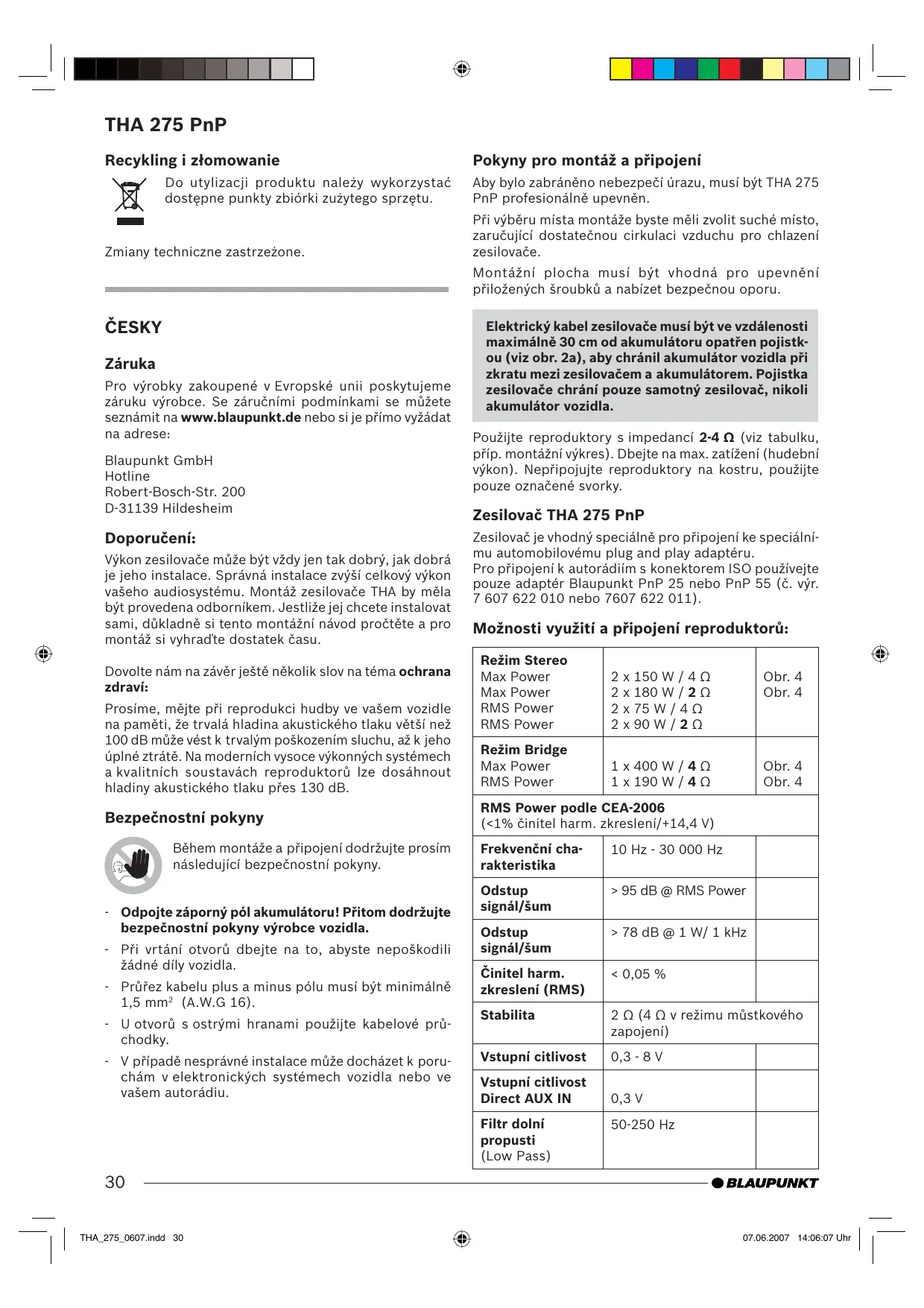

NÁVOD K OBSLUZE THA 275 PNP BLAUPUNKT

Pro výrobky zakoupené v Evropské unii poskytujeme záruku výrobce. Se záručními podmínkami se můžete seznámit na www.blaupunkt.de nebo si je přímo vyžádat na adrese:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Doporučení:

Výkon zesilovače může být vždy jen tak dobrý, jak dobrá je jeho instalace. Správná instalace zvýší celkový výkon vašeho audiosystému. Montáž zesilovače THA by měla být provedena odborníkem. Jestliže jej chcete instalovat sami, důkladně si tento montážní návod přečtěte a pro montáž si vyhraďte dostatek času.

Dovolte nám na závěr ještě několik slov na téma ochrana zdraví:

Prosíme, mějte při reprodukci hudby ve vašem vozidle na paměti, že trvalá hladina akustického tlaku větší než 100 dB může vést k trvalým poškozením sluchu, až k jeho úplné ztrátě. Na moderních vysoce výkonných systémech a kvalitních soustavách reproduktorů lze dosáhnout hladiny akustického tlaku přes 130 dB.

Bezpečnostní pokyny

Během montáže a připojení dodržujte prosím následující bezpečnostní pokyny.

• Odpojte záporný pól akumulátoru! Přitom dodržujte bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dbejte na to, abyste nepoškodili žádné díly vozidla.
• Průřez kabelu plus a mínus pólu musí být minimálně 1,5 mm² (A.W.G 16).
• U otvorů s ostrými hranami použijte kabelové průchodky. V případě nesprávné instalace může docházet k poruchám v elektronických systémech vozidla nebo ve vašem autorádiu.

Pokyny pro montáž a připojení

Aby bylo zabráněno nebezpečí úrazu, musí být THA 275 PnP profesionálně upevněn.

Při výběru místa montáže byste měli zvolit suché místo, zaručující dostatečnou cirkulaci vzduchu pro chlazení zesilovače.

Montážní plocha musí být vhodná pro upevnění přiložených šroubů a nabízet bezpečnou oporu.

Elektrický kabel zesilovače musí být ve vzdálenosti maximálně 30 cm od akumulátoru opatřen pojistkou (viz obr. 2a), aby chránil akumulátor vozidla při zkratu mezi zesilovačem a akumulátorem. Pojistka zesilovače chrání pouze samotný zesilovač, nikoli akumulátor vozidla.

Použijte reproduktory s impedancí 2-4 Ω (viz tabulku, příp. montážní výkres). Dbejte na max. zatížení (hudební výkon). Nepřipojujte reproduktory na kostru, použijte pouze označené svorky.

Zesilovač THA 275 PnP

Zesilovač je vhodný speciálně pro připojení ke speciálnímu automobilovému plug and play adaptéru.

Pro připojení k autorádiím s konektorem ISO používejte pouze adaptér Blaupunkt PnP 25 nebo PnP 55 (č. výr. 7 607 622 010 nebo 7 607 622 011).

Možnosti využití a připojení reproduktorů:

Režim Stereo Max Power	2 x 150 W / 4 Ω	Obr. 4
Max Power	2 x 180 W / 2 Ω	Obr. 4
RMS Power	2 x 75 W / 4 Ω
RMS Power	2 x 90 W / 2 Ω
Režim Bridge Max Power	1 x 400 W / 4 Ω	Obr. 4
RMS Power	1 x 190 W / 4 Ω	Obr. 4
RMS Power podle CEA-2006 (<1% cinitel harm.zkreslení/+14,4 V)
Frekvenčné cha- rakteristika	10 Hz - 30 000 Hz
Odstup signál/šum	>95 dB @ RMS Power
Odstup signál/šum	>78 dB @ 1 W/ 1 kHz
Činitel harm. zkreslení (RMS)	< 0,05 %
Stabilita	2 Ω (4 Ω v režimu mûstkového zapojeni)
Vstrupné citlivost	0,3 - 8 V
Vstrupné citlivost Direct AUX IN	0,3 V
Filtr dolné propusti (Low Pass)	50-250 Hz
Filtr horní propusti (High Pass)	10-250 Hz
Bass Boost	0 dB až +12 dB
Vstupy	2 x Cinch/RCA, 2 x vysokofrekvenčné reproduktor PnP 1 x Direct Aux Input, 3,5 mm stereo
Vystupy	2 x reproduktor
Rozměry Š x V x H (mm)	170 x 42 x 160 (6.7"x1.7"x6.3")

Připojení plus / mínus

• Doporučujeme minimálně průřez 1,5 mm² (A.W.G 16).

K adaptérovému kabelu vozidla (7 607 622 ...) musí být připojený 12V plusový kabel na trvalé napájení se zesilovačem + kabel (viz obr. 7).

• K akumulátoru natáhněte běžně prodávané plusové kabely a připojte je bezpečnostním držákem 30 cm od akumulátoru.
• U otvorů s ostrými hranami použijte kabelové průchodky.
• Běžně prodávané mínusové kabely pevně přišroubujte na nenarušené místo na kostře (šroub nebo plech karoserie), nikoli na mínusový pól akumulátoru.
• Kontaktní plochu místa na kostře vyškrábejte na kov a namažte grafitovým tukem.

Integrované tavné pojistky (Fuse)

Tavné pojistky integrované (Fuse) v zesilovači chrání v případě požáru koncový stupeň a celý elektrický systém. Při montáži náhradních pojistek nikdy pojistky nepřemost'ujte nebo nezaměňujte za typy s vyšším proudem.

Příklady připojení

Připojení zdroje napětí... Obr. 2, 2a, b

Připojení na autorádia s konektorovým

výstupem Obr. 3

Připojení reproduktoru Obr. 4/5

Direct Aux Input. Obr. 6

Konektor remote zesilovače spojte s přepínatelným zdrojem napětí +12 V.

Tak můžete zesilovač zapínat a vypínat zapnutím či vypnutím rádia.

Upozornění:

Při připojení pomocí kabelu PnP-INPUT se zesilovač zapíná automaticky.

! Jako zvláštnost je nyní po automatickém zapnutí na remote vstupu/výstupu výstupní vypínač napětí +12 V/200 mA.

Vysokofrekvenční vstupy (pouze přes kabel PnP High-Input)

Zesilovač je vybaven vysokofrekvenčními vstupy (PnP Input), aby bylo možné připojení k rádiu bez výstupů předzesilovače (obr. 6). Tímto způsobem je možné přímé připojení k výstupu reproduktoru autorádia.

Upozornění:

Nepoužívané výstupní a vstupní konektory kabelu PnP je nutné spojit (viz obr. 2).

Připojení přes Direct Aux Input

Možnost připojení, pokud na autorádiu není vstup AUX nebo je obsazený

Zde můžete pomocí 3,5mm konektoru JACK přes vstup Direct Aux Input připojit různé NF zdroje, například MP3 přehrávač nebo mobilní navigaci. Všechny zdroje signálu jsou tak slyšet současně a jejich hlasitost lze regulovat na příslušném zdrojovém přístroji.

Upozornění:

Při montáži a připojování musí být všechny NF zdroje vypnuté!

Montáž kabelu s konektorem JACK

Pro připojení použijte náš 5m kabel s konektorem JACK, objednací číslo 7 607 001 525.

Kabel je mimořádně vybaven spínačem zap/vyp.

Poloha spínače VYP (●)

Při montáži, demontáži a pokud není připojen NF zdroj.

Poloha spínače ZAP: (I / II):

Pouze po připojené NF zdroje.

Pozor:

Při připojování nastavte regulátor hlasitosti vždy na minimum a zesilovač vypněte.

Regulátor úrovně

Pomocí regulátoru úrovně můžete výstupní citlivost koncového stupně přizpůsobit výstupnímu napětí vašeho autorádia.

Rozsah nastavení je od 0,3 V do 8 V.

K tomu ještě několik důležitých vysvětlení:

Otáčením regulátoru ve směru hodinových ručiček se zvyšuje výstupní citlivost zesilovače a tím i hlasitost. Nejde ovšem o regulování hlasitosti; v koncové poloze nelze dosáhnout vyššího výkonu zesilovače, i když to tak může zprvu znít. Systém pouze rychleji zvýší hlasitost, když otočíte regulaci hlasitosti rádiového přístroje.

Připojení reproduktorů

(V případě, že zesilovač má být zapojen do můstku, pak pokračujte přímo oddílem „Můstkové připojení reproduktorů“.)

THA 275 PnP

Jako u každé audiosoučástky, má pro dobrou reprodukci basů zásadní význam správné polování zesilovače a reproduktoru. Proto je při připojování potřeba dbát na to, aby bylo kladné (+) připojení zesilovače spojeno s kladným připojením (+) reproduktoru; to samé platí pro záporná (-) připojení. Kromě toho musí být spojen levý kanál zesilovače s levým reproduktorem a pravý kanál zesilovače s pravým reproduktorem.

Můstkové připojení reproduktorů

Upozornění: Nelze ho připojit pomocí kabelu PnP.

U zesilovače THA 275 PnP lze kanály 1+2 zapojit do můstku. Tak může být zesilovač použit pro jeden nebo více subwooferů, případně pro jeden středový reproduktor. V této konfiguraci spojí zesilovač pravý a levý kanál do jednokanálového výstupu (výstup mono).

Upozornění:

Zesilovač může spojit pravou a levou informaci o signálu jen tehdy, pokud bylo provedeno pravé i levé připojení RCA.

Pozor:

V zapojení do můstku musí mít zatěžovací impedance zesilovače hodnotu 4 ohmy nebo více. Nižší zatěžovací impedance vede k přehřátí nebo vypnutí zesilovače a může způsobit trvalé škody.

Nastavení druhu a oblasti přechodových frekvencí

U THA 275 PnP lze nastavit druh přechodové frekvence (tj. "Low-Pass" nebo "Hi-Pass") a požadovanou přechodovou frekvenci. Když má být například připojena dvojice subwooferů, je potřeba provést nastavení "Low-Pass". Přechodová frekvence závisí na frekvenčním pásmu reproduktorů (viz doporučené frekvenční pásmo reproduktorů).

"High-Pass"

Při nastavení 250 Hz má zesilovač frekvenční pásmo od 250 Hz do 30 000 Hz.

Řízení frekvence "Low-Pass"

Tento regulátor je aktivní, když je spínač v poloze "Low-Pass", a umožňuje nastavení požadované přechodové frekvence.

Příklad:

Při nastavení 150 Hz má zesilovač frekvenční pásmo od 10 Hz do 150 Hz.

Identifikace rádia - funkce Auto Remote

Při připojení pomocí kabelu PnP INPUT se zesilovač zapíná automaticky (funkce Auto Remote). Připojovací kabel do remote tedy odpadá!

Indikátor provozu (POWER / PROTECTION)

Zelené světlo:

Koncový stupeň je elektronicky vypnut, protože se vyskytla chyba.

Recyklace a likvidace

Pro likvidaci výrobku využijte k tomu určené služby pro odevzdání a sběr.

Změny vyhrazeny.

SLOVENSKY

Záruka

Na závěr nám dovolte ještě několik slov na téma ochrany zdraví:

Během montáže a zapojení respektujte následující bezpečnostní pokyny.

• Odpojte záporný pól baterie! Respektujte při tom bezpečnostní pokyny výrobce vozidla. Při vrtání otvorů dbejte na to, abyste nepoškodili žádné dílce vozidla.
• Průřez kabelu kladného a záporného pólu nesmí být menší než 1,5 mm² (A.W.G 16).
• Na otvorech s ostrými hranami použijte kabelové průchodky.
• Při chybné instalaci může docházet k poruchám v elektronických systémech vozidla nebo ve vašem autorádiu.

Pokyny pro montáž a připojení

Vzhledem k bezpečnosti a prevenci před úrazy musí být THA 275 PnP profesionálně upevněn.

Při výběru místa montáže byste měli zvolit suché místo zaručující dostatečnou cirkulaci vzduchu pro chlazení zesilovače.

Integrované pojistky (Fuse)

Vysokofrekvenční vstupy (jen přes kabel PnP High-Input)

Pro připojení použijte prosím náš 5 m kabel se západkovým koaxiálním konektorem (Jack) s objednacím číslem 7 607 001 525.

Tento kabel je vybaven zvláštním vypínačem.

Poloha vypínače VYP. ():

Při montáži a demontáži a nepřipojeném nízkofrekvenčním (NF) zdroji.

Poloha vypínače ZAP.: (I / II):

Pomocí regulátoru hlasitosti lze citlivost vstupu koncového stupně přizpůsobit výstupnímu napětí vašeho autorádia.

Rozsah nastavení je 0,3 V až 8 V.

K tomu ještě několik důležitých vysvětlení:
