Tipo de producto	Amplificador de coche de 2 canales
Marca	Blaupunkt
Modelo	THA 275 PNP
Dimensiones (An x Al x Pr)	170 x 42 x 160 mm
Peso	No especificado en el manual (estimación aproximada 1 kg)
Alimentación	12 V CC (batería del vehículo)
Potencia máxima (estéreo)	2 x 150 W a 4 Ω / 2 x 180 W a 2 Ω
Potencia RMS (estéreo)	2 x 75 W a 4 Ω / 2 x 90 W a 2 Ω
Potencia máxima (puenteado)	1 x 400 W a 4 Ω
Potencia RMS (puenteado)	1 x 190 W a 4 Ω
Ancho de banda	10 Hz - 30 000 Hz
Relación señal/ruido	> 95 dB @ potencia RMS
Tasa de distorsión armónica (RMS)	< 0,05 %
Estabilidad de impedancia	2 Ω (4 Ω en modo puenteado)
Sensibilidad de entrada (RCA)	0,3 - 8 V
Sensibilidad entrada Aux	0,3 V
Filtro pasa-bajas (Low Pass)	50 - 250 Hz
Filtro pasa-altas (High Pass)	10 - 250 Hz
Entradas	2 x Cinch/RCA, 2 x altavoz de alto nivel (PnP), 1 x entrada Aux de 3,5 mm estéreo
Salidas	2 x altavoces (puenteable)
Función especial	Plug and Play (PnP), detección automática de encendido, indicador Power/Protection
Protección	Fusible del amplificador integrado, protección contra cortocircuito y sobrecalentamiento
Sección de cable recomendada	≥ 1,5 mm² (AWG 16)
Temperatura de funcionamiento	No especificada (uso automotriz estándar)

Preguntas frecuentes - THA 275 PNP BLAUPUNKT

¿Cuál es la potencia del amplificador THA 275 PNP?

El amplificador proporciona una potencia máxima de 2 x 150 W (estéreo) a 4 Ω y 2 x 180 W a 2 Ω. En modo puenteado, puede alcanzar 1 x 400 W a 4 Ω. Las potencias RMS son de 2 x 75 W y 1 x 190 W respectivamente.

¿Qué tipos de entradas tiene el amplificador?

El amplificador dispone de 2 entradas Cinch/RCA, 2 entradas de alto nivel (PnP Input) para conectar directamente a las salidas de altavoces de la radio del coche, y una entrada Aux de 3,5 mm (Direct AUX IN) para conectar un reproductor MP3 o un GPS.

¿Cómo puedo conectar el amplificador a mi radio del coche?

Utilice el cable de adaptación Plug and Play (PnP) específico para su vehículo. Si su radio tiene conectores ISO, necesita un adaptador Blaupunkt PnP 25 o PnP 55. También puede usar las entradas RCA si su radio las tiene.

¿Puedo usar el amplificador con un subwoofer?

Sí, puede puentear los canales (modo puenteado) para alimentar un subwoofer. En este caso, la impedancia debe ser de al menos 4 Ω. Utilice el filtro pasa-bajas (Low Pass) ajustable de 50 a 250 Hz para transmitir solo las frecuencias bajas.

¿Cómo ajustar el nivel de entrada del amplificador?

Gire el potenciómetro Level para adaptar la sensibilidad de entrada de 0,3 V a 8 V. Girar en sentido horario aumenta el volumen, pero no es un control de volumen. Ajústelo para evitar distorsiones sin saturar la entrada.

¿Qué significa el indicador luminoso en el amplificador?

El indicador verde indica funcionamiento normal. El indicador rojo significa que el amplificador se ha puesto en protección (cortocircuito, sobrecalentamiento, etc.). Verifique las conexiones y la alimentación.

¿Qué sección de cable debo usar para la alimentación?

La sección mínima recomendada para los cables + y - es de 1,5 mm² (AWG 16). Coloque un fusible a menos de 30 cm de la batería para proteger el cable.

¿Cómo conectar la entrada Aux (Direct AUX IN)?

Use un cable jack de 3,5 mm para conectar su fuente de audio (reproductor MP3, GPS) a la entrada Direct AUX IN. Asegúrese de que el interruptor del amplificador esté en la posición Encendido (I/II) después de la conexión. Ajuste el volumen de la fuente al mínimo antes.

¿Puedo usar el amplificador sin cable Remote?

Sí, si usa el cable PnP INPUT, la función Auto Remote activa automáticamente el amplificador cuando la radio se enciende. De lo contrario, debe conectar el terminal Remote a una alimentación de +12 V conmutada.

¿Cuáles son los ajustes de filtros disponibles?

El amplificador ofrece un filtro pasa-altas (High Pass) de 10 a 250 Hz y un filtro pasa-bajas (Low Pass) de 50 a 250 Hz. Puede elegir el tipo de filtro y la frecuencia de corte según sus altavoces.

MANUAL DE USUARIO THA 275 PNP BLAUPUNKT

Esquemas de instalación 46

PORTUGUES 22

Garantía para EE.UU.

Antes de uso, lea detenidamente el manual de instrucciones.

Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX: 708-865-5296

EM: [e-mail]

Suggerimento:

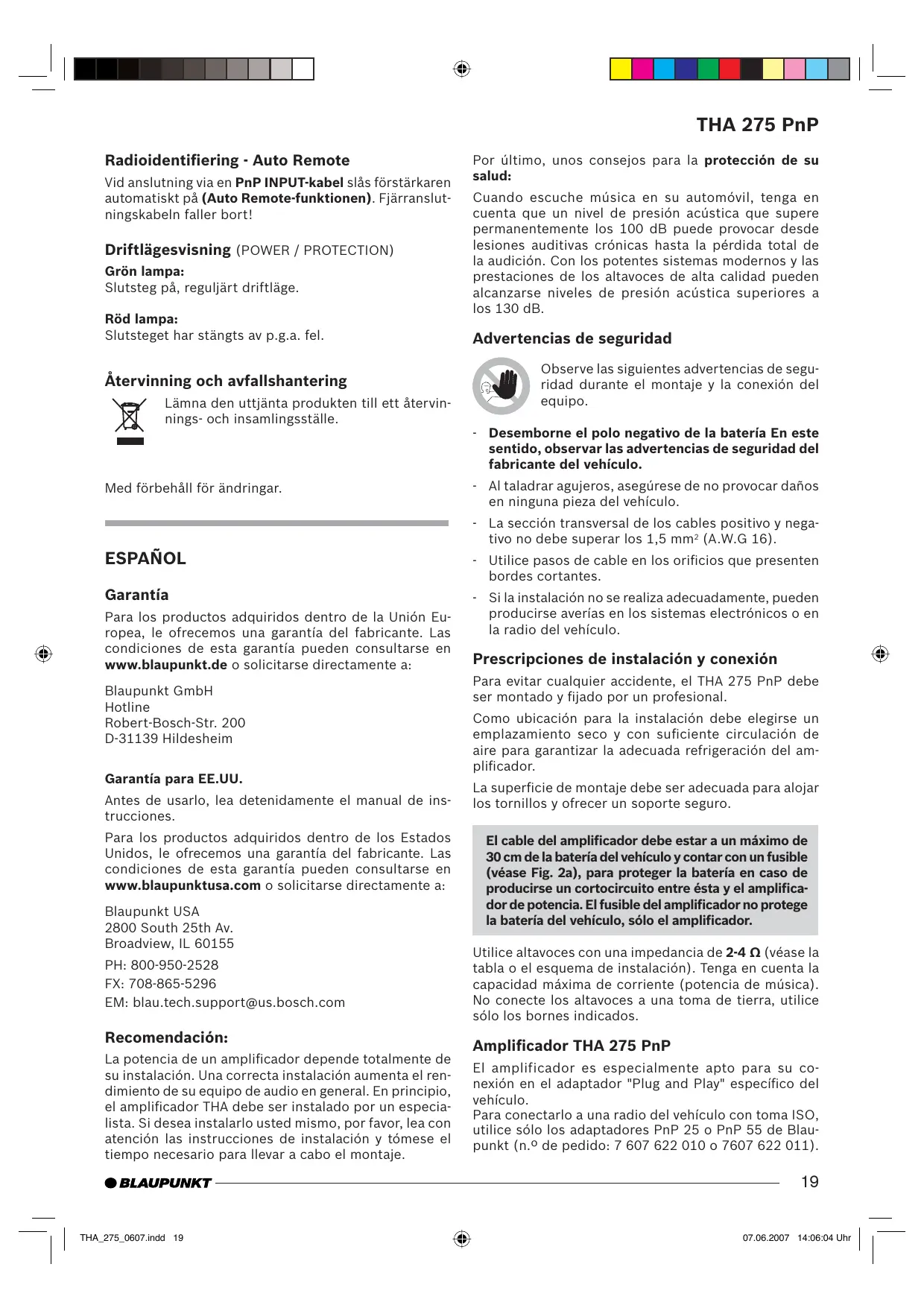

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantía para EE.UU.

Antes de uso, lea detenidamente el manual de instrucciones.

Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH: 800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendación:

La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En grado, el amplificador THA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.

Por último, unos consejos para la protección de su salud:

Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB pueda provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición. Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad pueden alcanzarse niveles de presión acústica superiores a los 130 dB.

Advertencias de seguridad

Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo.

• Desconecte el polo negativo de la batería. En este sentido, observe las advertencias de seguridad del fabricante del vehículo.
• Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
• La sección transversal de los cables positivo y negativo no debe superar los 1,5 mm² (A.W.G 16).
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.

Prescripción de instalación y conexión

Para evitar cualquier accidente, el THA 275 PnP debe ser montado y fijado por un profesional.

Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador.

La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro.

El cable del amplificador debe estar a un máximo de 30 cm de la batería del vehículo y contar con un fusible (véase Fig. 2a), para proteger la batería en caso de producirse un cortocircuito entre esta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, solo el amplificador.

Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o el esquema de instalación). Tenga en cuenta la capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice solo los bornes indicados.

Amplificador THA 275 PnP

El amplificador es especialmente apto para su conexión en el adaptador "Plug and Play" específico del vehículo.

Para conectarlo a una radio del vehículo con toma ISO, utilice solo los adaptadores PnP 25 o PnP 55 de Blaupunkt (n.º de pedido: 7607 622 010 o 7607 622 011).

Opciones de ajuste y conexión para altavoces:

Modo estéreo Potencia max. Potencia max. Potencia RMS Potencia RMS	2 x 150 W / 4 Ω 2 x 180 W / 2 Ω 2 x 75 W / 4 Ω 2 x 90 W / 2 Ω	Fig. 4 Fig. 4
Modo puente Potencia max. Potencia RMS	1 x 400 W / 4 Ω 1 x 190 W / 4 Ω	Fig. 4 Fig. 4
Potencia RMS según la norma CEA-2006 (<1% dist./+14,4 V)
Respuesta de Frequencia	10 Hz - 30.000 Hz
RelaciónSEOAL/RUIDO	>95 dB @ potenciaRMS
RelaciónSEOAL/RUIDO	>78 dB @ 1 W/ 1 kHz
Coeficiente de distorsión (RMS)	< 0,05%
Estabilidad	2 Ω (4 Ω puenteado)
Sensibilitadede entrada	0,3 - 8 V
Sensibilitadede entrada	0,3 V
Direct AUX IN
Filtro de paso bajo(Low Pass)	50-250 Hz
Filtro de paso alto(High Pass)	10-250 Hz
Bass Boost	de 0 dB a +12 dB
Entradas	2 x entradas de Cinch/RCA 2 x altavoces HighLevel PnP 1 x entradas Direct Aux, 3,5 mm estéreo
Salidas	2 x altavoces,
Dimensiones An x A x P (mm)	170 x 42 x 160 (6.7"x1.7"x6.3") mm

Conexión positiva/negativa

• Es recomendable utilizar una sección transversal mínima de 1,5 mm² (A.W.G 16).

En el cable adaptador del vehículo (7 607 622 ...) debe conectarse el cable positivo permanente de 12 V con el cable + del amplificador (véase Fig. 7).

• Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles a una distancia de 30 cm de esta.
• Utilice pasos de cable en los orificios que presenten bordes cortantes.
• Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
• Rasque la superficie de contacto del punto de masa hasta obtener un pulido metálico y aplique grasa grafitada.

Fusibles integrados (Fuse)

Los fusibles que incorpora el amplificador (Fuse) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.

Ejemplos de conexiones

Conexión del suministro de corriente.......Fig.2, 2a,b

Conexión a radio del vehículo

con salida Cinch. Fig. 3

Conexiones de los altavoces Fig. 4/5

Conexión de entrada Direct Aux.......Fig.6

+12V

Conexión remota del amplificador con fuente de tensión conectable de +12V.

De esta forma, el amplificador puede conectarse/desconectarse mediante el interruptor del equipo de radio.

Nota:

Al conectar el amplificador mediante un cable PnP-INPUT, se activará automáticamente.

Como particularidad, tras la conexión automática a la entrada/salida remota, disponible de +12 V/200 mA de tensión de conexión de salida.

Conexiones de alto nivel (sólo mediante cable PnP High-Input)

El amplificador dispone de conexiones de alto nivel (PnP Input) para que se pueda conectar a equipos de radio sin salidas de baja potencia. De esta manera, se consigue una conexión directa con la calidad de altavoces del equipo de radio.

Nota:

Los conectores de entrada y salida no utilizados del cable PnP deben conectarse (ver Fig. 2).

Conexión Direct Aux Input

Posibilidad de conexión en caso de que la radio del vehículo no disponga de entradas AUX o de que estas estén ocupadas.

Aquí puede conectar distintas fuentes de audio, por ejemplo, un reproductor de MP3 o un sistema de navegación móvil, directamente mediante una clavija hembra de 3,5 mm en la entrada Direct Aux Input. Todas las fuentes se oyen de forma simultánea y su volumen se puede regular en el equipo fuente correspondiente.

Nota:

Para su instalación y conexión, todas las fuentes de audio deben estar en posición Off.

Instalación del cable con clavija hembra

Para la conexión necesita nuestro cable con clavija hembra de 5 m con el número de pedido 7 607 001 525.

Como particularidad, este posee un interruptor On/Off.

Interruptor desactivado (●):

Para el montaje y desmontaje, y para una fuente de audio no conectada.

Interruptor activado: (I / II):

Sólo después de haber conectado una fuente de audio.

ATENCIÓN:

Para la conexión, ponga siempre el regulador del volumen al mínimo y desconecte el amplificador.

Regulador de nivel

Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida de su radio del vehículo.

El margen de ajuste oscila entre 0,3 V y 8 V.

Para ello deberá tener en cuenta las siguientes aclaraciones:

Girando el regulador en el sentido de las agujas del reloj, aumenta la sensibilidad de entrada del amplificador y, por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, excepto que al principio suene más fuerte. La única forma de subir rápidamente el volumen del sistema es girando el regulador del volumen del equipo de radio.

Conexiones de los altavoces

(En caso de que el amplificador deba conectarse en puente, vaya al apartado "Conexiones de los altavoces en puente").

Como en todos los componentes de audio, para encontrar una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho.

Conexiones de los altavoces en puente

Nota: no podrá efectuarse en la conexión mediante el cable PnP.

Con el amplificador THA 275 PnP, los canales 1 + 2 pueden conectarse en puente. De esta forma, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta

configuración, el amplificador añade los canales izquierdo y derecho a un canal de salida (salida mono).

Nota:

El amplificador solo puede añadir información de las señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.

ATENCIÓN:

Con la conexión en puente, la impedancia del amplificador puede ser de 4 ohmios o más. Una impedancia más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.

Ajuste de la clase y la gama de las respuestas de frecuencia

En el THA 275 PnP, puedes ajustar la clase de respuesta de frecuencia (es decir, "Low-Pass" o "Hi-Pass") y la frecuencia de entrada deseadas. Si, por ejemplo, deseas conectar un par de subwoofers, deberás efectuar los ajustes "Low-Pass". La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces).

"High-Pass"

Con un ajuste de 250Hz , el amplificador tiene una gama de frecuencias de 250Hz a 30.000Hz .

Regulador de frecuencia "Low-Pass"

Este regulador se activa cuando el interruptor se pone en la posición "Low-Pass" y permite ajustar la frecuencia de entrada deseada.

Ejemplo:

Con un ajuste de 150Hz , el amplificador tiene una gama de frecuencias de 10Hz a 150Hz .

Reconocimiento de la radio - Auto Remote

Si la conexión se efectúa mediante un cable PnP INPUT, el amplificador se conecta automáticamente (función Auto Remote). Se suprime el cable de conexión remoto.

Indicación de servicios (POWER/PROTECTION)

Luz verde:

Etapa final conectada, estado de funcionamiento regular.

Luz roja:

La etapa final se ha desconectado electrónicamente porque existe un error.

Reciclaje y eliminación

Para deseleccionar el producto, utilice el sistema de recogida y devolución disponible.

Sujeto a modificaciones.

THA 275 PnP
