MANUAL DE USUARIO THA 555 PNP BLAUPUNKT
Esquemas de instalación 46
Garantía para EE.UU. Antes de usarlo, lea detenidamente el manual de instrucciones. Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a: Blaupunkt USA 2800 South 25th Av. Broadview, IL 60155 PH: 800-950-2528 FX: 708-865-5296 EM: blau.tech.support@us.bosch.com
La potencia de un amplificador depende totalmente de su instalación. Una correcta instalación aumenta el rendimiento de su equipo de audio en general. En principio, el amplificador THA debe ser instalado por un especialista. Si desea instalarlo usted mismo, por favor, lea con atención las instrucciones de instalación y tómese el tiempo necesario para llevar a cabo el montaje.
Por último, unos consejos para la protección de su salud:
Cuando escuche música en su automóvil, tenga en cuenta que un nivel de presión acústica que supere permanentemente los 100 dB puede provocar desde lesiones auditivas crónicas hasta la pérdida total de la audición.
Con los potentes sistemas modernos y las prestaciones de los altavoces de alta calidad pueden alcanzarse niveles de presión acústica superiores a los 130 dB.
Advertencias de seguridad
Observe las siguientes advertencias de seguridad durante el montaje y la conexión del equipo. - Desemborne el polo negativo de la batería En este sentido, observar las advertencias de seguridad del fabricante del vehículo. - Al taladrar agujeros, asegúrese de no provocar daños en ninguna pieza del vehículo.
- La sección transversal de los cables positivo y negativo no debe superar los 2,5 mm2 (A.W.G. 13).
- Utilice pasos de cable en los orificios que presenten bordes cortantes.
Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:
Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Garantía para EE.UU. Antes de usarlo, lea detenidamente el manual de instrucciones. Para los productos adquiridos dentro de los Estados Unidos, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunktusa.com o solicitarse directamente a: Blaupunkt USA 2800 South 25th Av. Broadview, IL 60155 PH: 800-950-2528 FX: 708-865-5296 EM: blau.tech.support@us.bosch.com
- Si la instalación no se realiza adecuadamente, pueden producirse averías en los sistemas electrónicos o en la radio del vehículo.
Prescripciones de instalación y conexión
Para evitar cualquier accidente, el THA 555 PnP debe ser montado y fijado por un profesional. Como ubicación para la instalación debe elegirse un emplazamiento seco y con suficiente circulación de aire para garantizar la adecuada refrigeración del amplificador. La superficie de montaje debe ser adecuada para alojar los tornillos y ofrecer un soporte seguro. I cable del amplificador debe estar a un máximo de 30 cm de la batería del vehículo y contar con un fusible (véase Fig. 2a), para proteger la batería en caso de producirse un cortocircuito entre ésta y el amplificador de potencia. El fusible del amplificador no protege la batería del vehículo, sólo el amplificador. Utilice altavoces con una impedancia de 2-4 Ω (véase la tabla o el esquema de instalación). Tenga en cuenta la capacidad máxima de corriente (potencia de música). No conecte los altavoces a una toma de tierra, utilice sólo los bornes indicados.

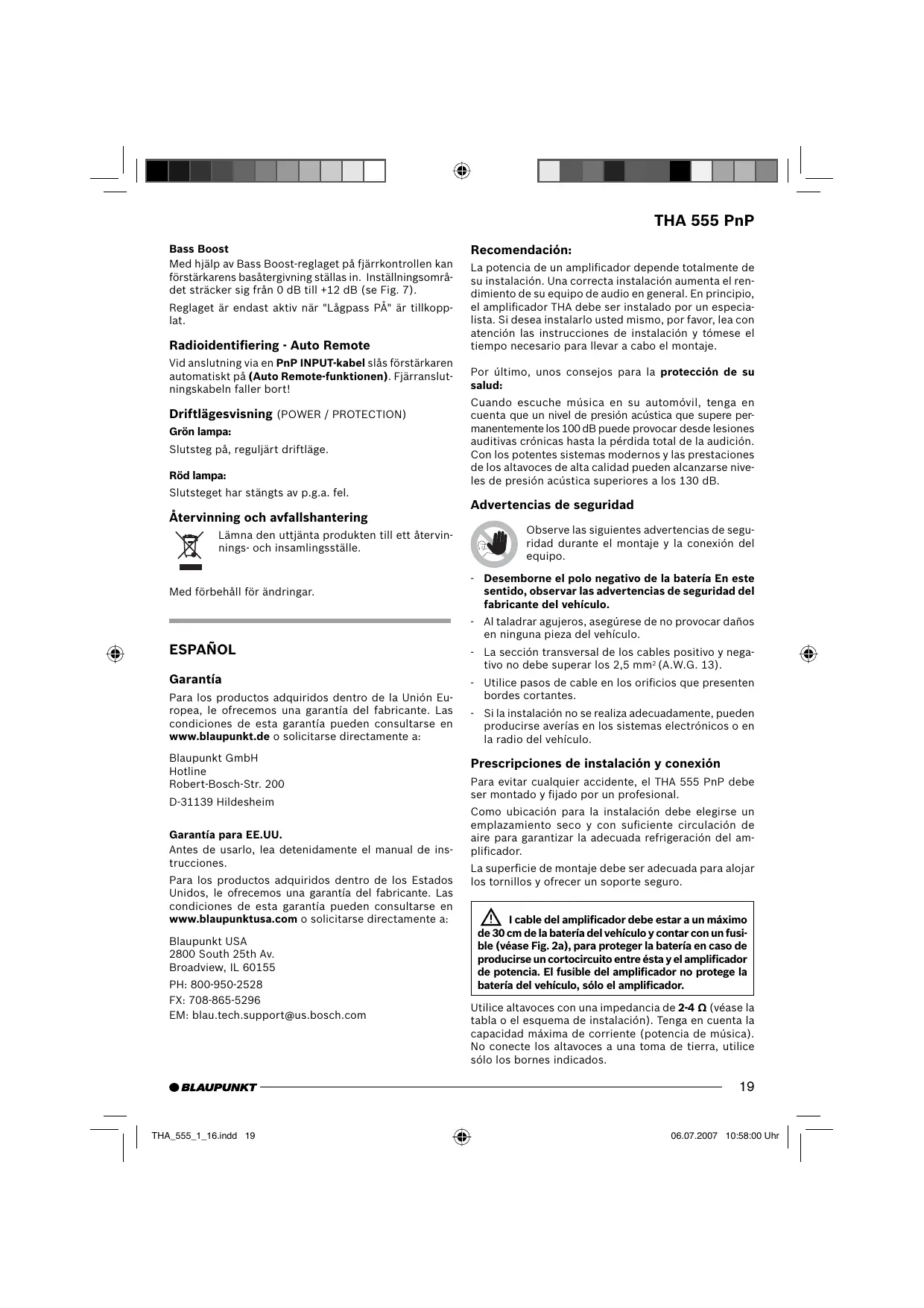

THA_555_1_16.indd 19
06.07.2007 10:58:00 Uhr
THA 555 PnP Opciones de ajuste y conexión para altavoces:
Modo estéreo Potencia máx. Potencia máx. Potencia RMS Potencia RMS
Potencia RMS SUB Potencia máx.
- Rasque la superficie de contacto del punto de masa hasta conseguir un pulido metálico y aplique grasa grafitada.
Potencia RMS según la norma CEA-2006
( <1% dist./+14,4 V) Respuesta de frecuencia
Relación señal/ruido
RMS Relación señal/ruido
> 78 dB @ 1 W/ 1 kHz
Coeficiente de distorsión (RMS)
Sensibilidad de entrada
0,3 - 8 V Sensibilidad de entrada
- Atornille un cable negativo de tipo convencional a un punto de masa sin fallos (tornillo de carrocería, chapa de carrocería), no al polo negativo de la batería.
Los fusibles que incorpora el amplificador (Fuse) protegen la etapa final así como todo el sistema eléctrico en caso de avería. Si utiliza un fusible de repuesto, no haga nunca un puente entre los fusibles ni los sustituya por otros con un voltaje superior.
Ejemplos de conexiones
Conexión del suministro de corriente Fig. 2, 2a Conexión a radio del vehículo consalida Cinch Fig. 3 Conexiones de los altavoces Fig. 4/5 Conexión de entrada Direct Aux Fig. 6/6a
+12V Conexión remota del amplificador con fuente de tensión conectable de +12V.
De esta manera, el amplificador puede conectarse/desconectarse mediante el interruptor del equipo de radio.
Nota: Al conectar el amplificador mediante un cable PnPINPUT, se activará automáticamente.
! Como particularidad, tras la conexión automática
0,3 V Filtro de paso bajo
6 x entradas de Cinch/RCA,
4 x altavoces HighLevel PnP 2 x entradas Direct Aux, 3,5 mm estéreo
Conexión positiva/negativa
- Es recomendable utilizar una sección transversal mínima de 2,5 mm2 (A.W.G. 13). - Tienda el cable positivo de tipo convencional hasta la batería y conéctelo mediante el portafusibles a una distancia de 30 cm de ésta. - Utilice pasos de cable en los orificios que presenten bordes cortantes.
a la entrada/salida remota, dispondrá de +12 V/
200 mA de tensión de conexión de salida.
Conexiones de alto nivel (High-Input)
El amplificador dispone de conexiones de alto nivel (High- Input) para que se pueda conectar a equipos de radio sin salidas de baja potencia (Fig. 2a). De esta manera, se consigue una conexión directa con la salida de altavoces del equipo de radio.
Conexión Direct Aux Input
Posibilidad de conexión en caso de que la radio del vehículo no disponga de entradas AUX o de que éstas estén ocupadas Aquí puede conectar distintas fuentes NF, por ejemplo, un reproductor de MP3 o un sistema de navegación móvil, directamente mediante una clavija hembra de 3,5 mm en la entrada Direct Aux Input. Todas las fuentes de señal se oyen de forma simultánea y su volumen se puede regular en el equipo fuente correspondiente. Nota: Para su instalación y conexión, todas las fuentes NF deben estar en posición Off. Instalación del cable con clavija hembra Para la conexión necesita nuestro cable con clavija hembra de 5 m con el número de pedido 7 607 001 525.
THA_555_1_16.indd 20
06.07.2007 10:58:00 Uhr
THA 555 PnP Como particularidad, éste posee un interruptor
On/Off. Interruptor desactivado (•): Para el montaje y desmontaje, y para una fuente NF no conectada. Interruptor activado: (I / II): Sólo después de haber conectado una fuente NF. ATENCIÓN: Para la conexión, ponga siempre el regulador del volumen al mínimo y desconecte el amplificador. Si quiere oír una fuente de sonido con los altavoces delantero y posterior, deberá conectar las entradas Direct Aux Input con nuestro cable Y con clavija hembra (7 607 001 524), (véase Fig. 6).
Con ayuda del regulador de nivel, la sensibilidad de entrada de la etapa final puede ajustarse a la tensión de salida de su radio del vehículo. El margen de ajuste oscila entre 0,3 V y 8 V. Para ello deberá tener en cuenta algunas aclaraciones: Girando el regulador en el sentido de las agujas del reloj aumenta la sensibilidad de entrada del amplificador y, por lo tanto, el volumen. Sin embargo, no se trata de un regulador de volumen; en la posición tope, la potencia del altavoz no es superior, aunque al principio suene más fuerte. La única manera de subir rápidamente el volumen del sistema es girando el regulador de volumen del equipo de radio.
Conexiones de los altavoces
(En caso de que el amplificador deba conectarse en puente, vaya al apartado "Conexiones de los altavoces en puente"). Como en todos los componentes audio, para conseguir una buena reproducción de graves es fundamental que el amplificador y los altavoces posean una polaridad correcta. Por eso, al realizar las conexiones, procure conectar el borne (+) positivo del amplificador con el borne (+) positivo del altavoz ; lo mismo se aplica a los bornes (-) negativos. Además, el canal izquierdo del amplificador debe estar conectado con el altavoz izquierdo, y el canal derecho del amplificador con el altavoz derecho. Conexiones de los altavoces en puente Nota: no podrá efectuarse en la conexión mediante el cable PnP. Con el amplificador THA 555 PnP, los canales 1+2 y 3+4 pueden conectarse en puente. De esta manera, el amplificador puede utilizarse para uno o varios subwoofers o para un amplificador de frecuencias medias. Con esta configuración, el amplificador añade los canales derecho e izquierdo a un canal de salida (salida mono).
Con la conexión en puente, la carga del amplificador puede ser de 4 ohmios o más. Una carga más baja puede sobrecalentar o desconectar el amplificador o provocar daños irreparables.
Ajuste de la clase y la gama de las respuestas de frecuencia
En el THA 555 PnP, pueden ajustarse la clase de respuesta de frecuencia (es decir, "Low-Pass" o "Hi-Pass") y la frecuencia de entrada deseadas. Si, por ejemplo, desea conectar una pareja de subwoofers, deberá efectuar los ajustes "Low-Pass". La frecuencia de entrada depende de la gama de frecuencias de los altavoces (véase gama de frecuencias recomendada de los altavoces). "High-Pass" Con un ajuste de 250 Hz, el amplificador tiene una gama de frecuencias de 250 Hz a 30.000 Hz. Regulador de frecuencia "Low-Pass" Este regulador se activa cuando el interruptor se encuentra en la posición "Low-Pass" y permite ajustar la frecuencia de entrada deseada. Ejemplo: Con un ajuste de 150 Hz, el amplificador tiene una gama de frecuencias de 10 Hz a 150 Hz. Bass Boost Los graves del amplificador pueden ajustarse con el regulador Bass Boost del mando a distancia. El margen de ajuste oscila entre 0 y +12 dB (véase Fig. 7). El regulador sólo se activa con la función "Low Pass, ON" conectada.
Reconocimiento de la radio - Auto Remote
Si la conexión se efectúa mediante un cable PnP INPUT, el amplificador se conecta automáticamente (Función Auto Remote). Se suprime el cable de conexión remoto.
Indicación de servicio (POWER/PROTECTION)
Luz verde: Etapa final conectada, estado de funcionamiento regular. Luz roja: La etapa final se ha desconectado electrónicamente porque existe un error.
Reciclaje y eliminación
Para desechar el producto, utilice el sistema de recogida y devolución disponible.
Sujeto a modificaciones.
El amplificador sólo puede añadir información de la señales izquierda y derecha una vez efectuadas las conexiones RCA izquierda y derecha.
