MODE D'EMPLOI THA 555 PNP BLAUPUNKT

Διαγράμματα τοποθέτησης 46

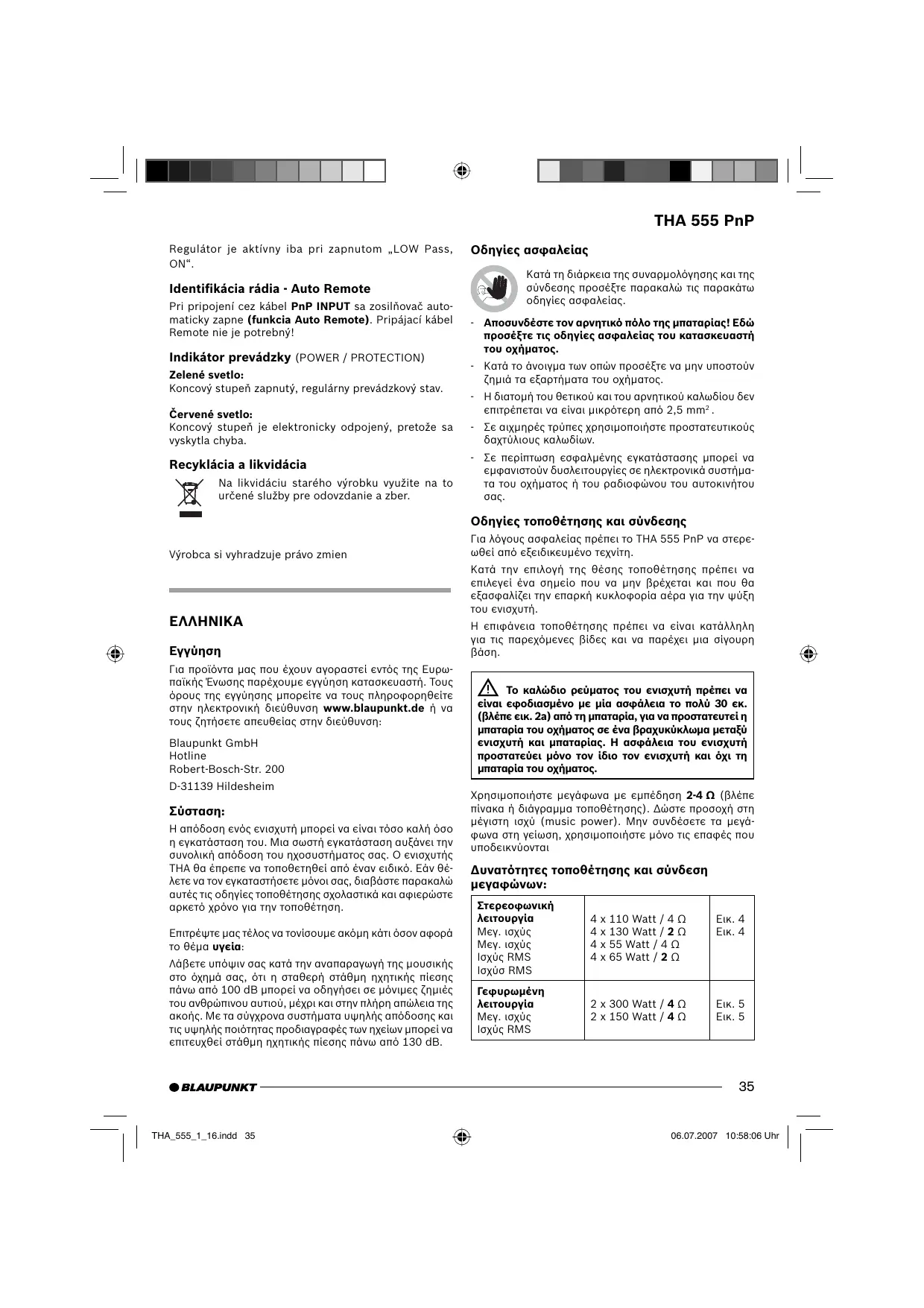

Recyklácia a likvidácia Na likvidáciu starého výrobku využite na to určené služby pre odovzdanie a zber.

Οδηγίες ασφαλείας Κατά τη διάρκεια της συναρμολόγησης και της σύνδεσης προσέξτε παρακαλώ τις παρακάτω οδηγίες ασφαλείας. - Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας! Εδώ προσέξτε τις οδηγίες ασφαλείας του κατασκευαστή του οχήματος. - Κατά το άνοιγμα των οπών προσέξτε να μην υποστούν ζημιά τα εξαρτήματα του οχήματος. - Η διατομή του θετικού και του αρνητικού καλωδίου δεν επιτρέπεται να είναι μικρότερη από 2,5 mm2 . - Σε αιχμηρές τρύπες χρησιμοποιήστε προστατευτικούς δαχτύλιους καλωδίων. - Σε περίπτωση εσφαλμένης εγκατάστασης μπορεί να εμφανιστούν δυσλειτουργίες σε ηλεκτρονικά συστήματα του οχήματος ή του ραδιοφώνου του αυτοκινήτου σας.

Οδηγίες τοποθέτησης και σύνδεσης Výrobca si vyhradzuje právo zmien

ΕΛΛΗΝΙΚΑ Εγγύηση Για προϊόντα μας που έχουν αγοραστεί εντός της Ευρωπαϊκής Ένωσης παρέχουμε εγγύηση κατασκευαστή. Τους όρους της εγγύησης μπορείτε να τους πληροφορηθείτε στην ηλεκτρονική διεύθυνση www.blaupunkt.de ή να τους ζητήσετε απευθείας στην διεύθυνση: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Σύσταση: Η απόδοση ενός ενισχυτή μπορεί να είναι τόσο καλή όσο η εγκατάσταση του. Μια σωστή εγκατάσταση αυξάνει την συνολική απόδοση του ηχοσυστήματος σας. Ο ενισχυτής THA θα έπρεπε να τοποθετηθεί από έναν ειδικό. Εάν θέλετε να τον εγκαταστήσετε μόνοι σας, διαβάστε παρακαλώ αυτές τις οδηγίες τοποθέτησης σχολαστικά και αφιερώστε αρκετό χρόνο για την τοποθέτηση. Επιτρέψτε μας τέλος να τονίσουμε ακόμη κάτι όσον αφορά το θέμα υγεία: Λάβετε υπόψιν σας κατά την αναπαραγωγή της μουσικής στο όχημά σας, ότι η σταθερή στάθμη ηχητικής πίεσης πάνω από 100 dB μπορεί να οδηγήσει σε μόνιμες ζημιές του ανθρώπινου αυτιού, μέχρι και στην πλήρη απώλεια της ακοής. Με τα σύγχρονα συστήματα υψηλής απόδοσης και τις υψηλής ποιότητας προδιαγραφές των ηχείων μπορεί να επιτευχθεί στάθμη ηχητικής πίεσης πάνω από 130 dB.

Για λόγους ασφαλείας πρέπει το THA 555 PnP να στερεωθεί από εξειδικευμένο τεχνίτη. Κατά την επιλογή της θέσης τοποθέτησης πρέπει να επιλεγεί ένα σημείο που να μην βρέχεται και που θα εξασφαλίζει την επαρκή κυκλοφορία αέρα για την ψύξη του ενισχυτή. Η επιφάνεια τοποθέτησης πρέπει να είναι κατάλληλη για τις παρεχόμενες βίδες και να παρέχει μια σίγουρη βάση. Το καλώδιο ρεύματος του ενισχυτή πρέπει να είναι εφοδιασμένο με μία ασφάλεια το πολύ 30 εκ. (βλέπε εικ. 2a) από τη μπαταρία, για να προστατευτεί η μπαταρία του οχήματος σε ένα βραχυκύκλωμα μεταξύ ενισχυτή και μπαταρίας. Η ασφάλεια του ενισχυτή προστατεύει μόνο τον ίδιο τον ενισχυτή και όχι τη μπαταρία του οχήματος. Χρησιμοποιήστε μεγάφωνα με εμπέδηση 2-4 Ω (βλέπε πίνακα ή διάγραμμα τοποθέτησης). Δώστε προσοχή στη μέγιστη ισχύ (music power). Μην συνδέσετε τα μεγάφωνα στη γείωση, χρησιμοποιήστε μόνο τις επαφές που υποδεικνύονται

Δυνατότητες τοποθέτησης και σύνδεση μεγαφώνων: Στερεοφωνική λειτουργία Μεγ. ισχύς Μεγ. ισχύς Ισχύς RMS Ισχύσ RMS

110 Watt / 4 Ω 130 Watt / 2 Ω 55 Watt / 4 Ω 65 Watt / 2 Ω

Γεφυρωμένη λειτουργία Μεγ. ισχύς Ισχύς RMS

06.07.2007 10:58:06 Uhr

THA 555 PnP SUB Μεγ. ισχύς Ισχύς RMS

Ενσωματωμένες ασφάλειες (Fuse) 1 x 400 Watt / 4 Ω 1 x 200 Watt / 4 Ω

Ισχύς RMS κατά το CEA-2006 ( <1% παραμόρφωση/+14,4 V)

Οι ενσωματωμένες στον ενισχυτή ασφάλειες (Fuse) προστατεύουν τον τελεστικό ενισχυτή και ολόκληρο το ηλεκτρικό σύστημα σε περίπτωση βλάβης. Κατά την χρήση μίας ανταλλακτικής ασφάλειας, μην γεφυρώσετε ποτέ ασφάλειες ή τις αλλάξετε με ασφάλειες υψηλότερης έντασης ρεύματος.

Λόγος σήματος προς θόρυβο

Σύνδεση της παροχής τάσης Εικ. 2, 2a

Λόγος σήματος προς θόρυβο

> 78 dB @ 1 W/ 1 kHz

Σύνδεση σε ραδιόφωνα αυτοκινήτου με έξοδο RCA Εικ. 3

Αρμονική παραμόρφωση (RMS)

2 Ω (4 Ω σε γεφυρωμένη λειτουργία)

Ευαισθησία εισόδου Direct AUX IN

Παραδείγματα σύνδεσης

Συνδέσεις μεγαφώνων Εικ. 4/5

Φίλτρο διέλευσης χαμηλών συχνοτήτων (Low Pass)

Φίλτρο διέλευσης υψηλών συχνοτήτων (High Pass)

Διαστάσεις Π x Υ x Β (mm)

356 x 42 x 160 (14"x1,7"x6,3)

Σύνδεση συν/πλην - Συνιστούμε ελάχιστη διάμετρο 2,5 mm2. - Τοποθετήστε ένα απλό θετικό καλώδιο προς τη μπαταρία και συνδέστε το μέσω μίας ασφάλειας σε απόσταση 30 εκ. από τη μπαταρία. - Σε αιχμηρές τρύπες χρησιμοποιήστε προστατευτικούς δαχτύλιους καλωδίων. - Βιδώστε καλά ένα απλό αρνητικό καλώδιο σε ένα σημείο γείωσης χωρίς παρεμβολές (βίδα του αμαξώματος, λαμαρίνα του αμαξώματος) (όχι στον αρνητικό πόλο της μπαταρίας). - Ξύστε την επιφάνεια επαφής του σημείου γείωσης ώσπου να φανεί το μέταλλο και επαλείψτε την με γράσο γραφίτη.

Direct Aux InputΕικ. 6/6a +12V

Σύνδεση Remote του ενισχυτή με πηγή τάσης +12 V.

Με αυτόν τον τρόπο μπορεί ο ενισχυτής να ενεργοποιηθεί και να απενεργοποιηθεί μέσω του διακόπτη ON/ΟFF του ραδιοφώνου. Υπόδειξη: Κατά την σύνδεση με ένα καλώδιο PnP-INPUT πραγματοποιείται αυτόματα η ενεργοποίηση.

! Ως ιδιαίτερο χαρακτηριστικό είναι διαθέσιμα μετά την αυτόματη ενεργοποίηση στην είσοδο/έξοδο Remote +12V/200mA ως τάση ενεργοποίησης εξόδου.

Συνδέσεισ High-Input (μόνο μέσω καλωδίου PnP High-Input) Ο ενισχυτής διαθέτει συνδέσεις High-Input, για να μπορεί να συνδεθεί σε ραδιόφωνα χωρίς εξόδους προενισχυτή (εικόνα 2a). Με αυτόν τον τρόπο είναι δυνατή η άμεση σύνδεση στην έξοδο των ηχείων του ραδιοφώνου.

Σύνδεση Direct Aux Input Δυνατότητα σύνδεσης όταν δεν υπάρχει ή χρησιμοποιείται η είσοδος AUX στο ραδιόφωνο του αυτοκινήτου Εδώ μπορείτε να συνδέσετε διάφορες πηγές ήχου, για παράδειγμα ένα MP3 Player ή ένα κινητό σύστημα πλοήγησης, απευθείας μέσω ενός βύσματος Jack 3,5 mm στην είσοδο Direct Aux Input. Όλες οι πηγές σήματος ακούγονται κατ' αυτόν τον τρόπο ταυτόχρονα και η ένταση ήχου τους ρυθμίζεται στην αντίστοιχη συσκευή πηγής. Υπόδειξη: Κατά την τοποθέτηση και τη σύνδεση πρέπει όλες οι πηγές ήχου να είναι απενεργοποιημένες! Τοποθέτηση καλωδίου με βύσμα Jack Για τη σύνδεση χρησιμοποιείστε παρακαλώ το 5 m καλώδιο μας με βύσμα Jack με τον κωδικό παραγγελίας 7 607 001 525. Ως ιδιαίτερο χαρακτηριστικό διαθέτει έναν διακόπτη On/Off.

THA_555_1_16.indd 36

06.07.2007 10:58:06 Uhr

THA 555 PnP Θέση του διακόπτη ΟFF (•): Κατά την τοποθέτηση και αποσύνδεση και όταν δεν έχει συνδεθεί κάποια πηγή ήχου. Θέση του διακόπτη ΟN: (I / II): Μόνο αφού έχει συνδεθεί πηγή ήχου. Προσοχή: Κατά τη σύνδεση ο ρυθμιστής έντασης ήχου πρέπει να είναι πάντα στο ελάχιστο και ο ενισχυτής απενεργοποιημένος. Εάν θέλετε να ακούσετε μία πηγή ήχου μέσω των Front kal Rear (μπροστινών και των πίσω) μεγαφώνων, πρέπει να συνδέσετε τις εισόδους Direct Aux Input με το καλώδιο Y με βύσμα jack (7 607 001 524), (βλέπε εικ. 6).

Ρυθμιστής στάθμης Με τη βοήθεια του ρυθμιστή στάθμης μπορεί να προσαρμοστεί η ευαισθησία εισόδου του τελεστικού ενισχυτή στην τάση εξόδου του ραδιόφωνου του αυτοκινήτου σας. Το εύρος ρύθμισης φτάνει από 0,3 V έως 8 V. Επ' αυτού μερικές ακόμη σημαντικές επεξηγήσεις: Με την περιστροφή του ρυθμιστή δεξιόστροφα αυξάνεται η ευαισθησία εισόδου του ενισχυτή και συνεπώς και η ένταση. Δεν πρόκειται ωστόσο για ρύθμιση της έντασης ήχου. Στην τερματική θέση δεν επιτυγχάνεται η μεγαλύτερη απόδοση του ενισχυτή, ακόμη και αν αρχικά έτσι ακούγεται. Το σύστημα ανεβάζει απλά πιο γρήγορα την ένταση ήχου, όταν αυξάνεται η ρύθμιση της έντασης ήχου του ραδιοφώνου.

Συνδέσεις μεγαφώνων (Εάν ο ενισχυτής πρέπει να γεφυρωθεί, συνεχίστε στο σημείο αυτό κατευθείαν με την παράγραφο "Γεφυρωμένες συνδέσεις μεγαφώνων").

αριστερού και του δεξιού σήματος μόνον όταν έχει πραγματοποιηθεί και η δεξιά και η αριστερή σύνδεση RCA. Προσοχή: Σε κύκλωμα γέφυρας πρέπει το φορτίο του ενισχυτή να είναι 4 ωμ ή μεγαλύτερο. Χαμηλότερο φορτίο οδηγεί σε υπερθέρμανση ή διακοπή λειτουργίας του ενισχυτή και μπορεί να προκαλέσει μόνιμες βλάβες.

Ρύθμιση συχνοτήτων Με το THA 555 PnP μπορεί να ρυθμιστεί ο τύπος της μετάβασης συχνότητας (δηλαδή "Low-Pass" ή "Hi-Pass") και η επιθυμητή συχνότητα μετάβασης. Εάν για παράδειγμα θέλετε να συνδέσετε ένα ζευγάρι υπογούφερ, είναι απαραίτητες οι ρυθμίσεις "Low-Pass". Η συχνότητα μετάβασης εξαρτάται από την ζώνη συχνοτήτων των μεγαφώνων (βλέπε προτεινόμενη ζώνη συχνοτήτων των μεγαφώνων). "High-Pass" Κατά τη ρύθμιση των 250 Hz έχει ο ενισχυτής μία ζώνη συχνοτήτων από 250 Hz έως 30.000 Hz. Ρύθμιση συχνότητας "Low- Pass" Αυτός ο ρυθμιστής είναι ενεργοποιημένος, όταν ο διακόπτης βρίσκεται στη θέση "Low-Pass", και καθιστά δυνατή τη ρύθμιση της επιθυμητής συχνότητας μετάβασης. Παράδειγμα: Κατά τη ρύθμιση των 150 Hz έχει ο ενισχυτής μία ζώνη συχνοτήτων από 10 Hz έως 150 Hz. Bass Boost Με τη βοήθεια του ρυθμιστή Bass Boost στο τηλεχειριστήριο μπορεί να ρυθμιστεί η απόδοση των μπάσων του ενισχυτή. Το εύρος ρύθμισης φτάνει από 0 dB έως +12 dB (βλέπε εικ. 7). Ο ρυθμιστής είναι ενεργοποιημένος μόνο με "LOW Pass, ON".

Αναγνώριση ραδιοφώνου - Auto Remote

Όπως και σε κάθε ηχητική συσκευή η σωστή πολικότητα του ενισχυτή και των μεγαφώνων είναι πάρα πολύ σημαντική για την καλή απόδοση των μπάσων. Γι' αυτό πρέπει να προσέξετε με τις συνδέσεις, ώστε η θετική (+) σύνδεση του ενισχυτή να συνδεθεί με την θετική σύνδεση (+) του μεγαφώνου. Το ίδιο ισχύει και για τις αρνητικές (-) συνδέσεις. Εκτός αυτού πρέπει το αριστερό κανάλι του ενισχυτή να συνδεθεί με το αριστερό μεγάφωνο και το δεξιό κανάλι του ενισχυτή με το δεξιό μεγάφωνο.

Κατά την σύνδεση με ένα καλώδιο PnP INPUT ενεργοποιείται αυτόματα ο ενισχυτής (Auto Remote Funktion). Δεν παρέχεται καλώδιο για σύνδεση Remote!

Γεφυρωμένες συνδέσεις μεγαφώνων Υπόδειξη: Δεν είναι δυνατό κατά την σύνδεση μέσω καλωδίου PnP.

Κόκκινο φως: Ο τελεστικός ενισχυτής απενεργοποιήθηκε ηλεκτρονικά επειδή υπάρχει βλάβη.

Με τον ενισχυτή THA 555 PnP μπορείτε να συνδέσετε τα κανάλια 1+2 και 3+4 σε γέφυρα. Με αυτόν τον τρόπο μπορεί ο ενισχυτής να χρησιμοποιηθεί για ένα ή περισσότερα υπογούφερ ή ένα μεγάφωνο μεσαίων συχνοτήτων. Μ' αυτή τη ρύθμιση συγκεντρώνει ο ενισχυτής το δεξιό και το αριστερό κανάλι σε μία μονοκάναλη έξοδο (μονοφωνική έξοδος).

Ανακύκλωση και αποκομιδή

Ένδειξη λειτουργίας (POWER / PROTECTION) Πράσινο φως: Τελεστικός ενισχυτής ενεργοποιημένος, κανονική κατάσταση λειτουργίας.

Παρακαλούμε χρησιμοποιήστε για την αποκομιδή του προϊόντος τους συνήθεις τρόπους ανακύκλωσης. Επιφυλασσώμεθα του δικαιώματος αλλαγών χωρίς προειδοποίηση.

Υπόδειξη: Ο ενισχυτής μπορεί να συγκεντρώσει τις πληροφορίες του
