Typ produktu	4-kanałowy wzmacniacz samochodowy
Marka	Blaupunkt
Model	THA 555 PNP
Wymiary (Dł x Wys x Gł)	356 x 42 x 160 mm (14 x 1,7 x 6,3 cala)
Moc wyjściowa (RMS)	4 x 55 W (4 Ω), 4 x 65 W (2 Ω) ; 2 x 150 W (4 Ω w mostku) ; 1 x 200 W (4 Ω w trybie SUB)
Moc wyjściowa (maks.)	4 x 110 W (4 Ω), 4 x 130 W (2 Ω) ; 2 x 300 W (4 Ω w mostku) ; 1 x 400 W (4 Ω w trybie SUB)
Pasmo przenoszenia	10 Hz - 30 000 Hz
Stosunek sygnału do szumu	>95 dB (przy mocy RMS), >78 dB (przy 1 W/1 kHz)
Współczynnik zniekształceń harmonicznych (RMS)	<0,05%
Stabilność impedancji	2 Ω (4 Ω w trybie mostkowym)
Czułość wejściowa (RCA)	0,3 V – 8 V
Czułość wejścia Aux	0,3 V
Filtr dolnoprzepustowy (Low Pass)	50 – 250 Hz, regulowany
Filtr górnoprzepustowy (High Pass)	10 – 250 Hz, regulowany
Bass Boost	0 dB do +12 dB, regulowany (aktywowany w trybie Low-Pass)
Wejścia	6 x Cinch/RCA, 4 x głośniki High-Level PnP, 2 x wejścia Direct Aux (jack 3,5 mm stereo)
Wyjścia	2 x głośniki (kanały 1+2 i 3+4 możliwe do mostkowania osobno)
Zasilanie	12 V DC (zacisk dodatni i ujemny), wbudowany bezpiecznik
Pobór mocy	Nie określono
Zabezpieczenia	Zabezpieczenie przed zwarciem, przegrzaniem i przepięciem (czerwona dioda LED)
Wskaźnik pracy	Zielona dioda LED (praca), czerwona dioda LED (usterka)
Funkcje specjalne	Auto Remote (automatyczne wykrywanie), filtry Low-Pass/High-Pass, Bass Boost, wejście Direct AUX, tryb mostkowy, połączenie wysokopoziomowe
Akcesoria w zestawie	Kabel PnP High Input, kabel Y do AUX (ref. 7 607 001 524), pilot Bass Boost
Instalacja	Montaż w suchym i dobrze wentylowanym miejscu; zalecany profesjonalny montaż
Konserwacja i czyszczenie	Czyścić suchą szmatką; unikać wilgoci; nie używać ściernych środków
Bezpieczeństwo	Odłączyć akumulator przed instalacją; użyć bezpiecznika w odległości 30 cm od akumulatora; minimalny przekrój kabla 2,5 mm² (AWG 13)

Często zadawane pytania - THA 555 PNP BLAUPUNKT

Jaka jest moc RMS wzmacniacza THA 555 PNP?

Moc RMS wynosi 4 x 55 W przy 4 Ω, 4 x 65 W przy 2 Ω, 2 x 150 W w trybie mostkowym przy 4 Ω oraz 1 x 200 W w trybie SUB przy 4 Ω (zgodnie z CEA-2006).

Jak podłączyć radio samochodowe bez wyjść RCA?

Użyj dołączonego kabla PnP High Input, aby podłączyć się bezpośrednio do wyjść głośnikowych radia (połączenie wysokopoziomowe).

Czy mogę użyć wejścia AUX, jeśli moje radio go nie ma?

Tak, wzmacniacz posiada 2 wejścia Direct Aux Input (jack 3,5 mm). Podłącz źródło dźwięku (odtwarzacz MP3, GPS) bezpośrednio. Użyj kabla Y, jeśli chcesz słuchać na kanałach przednich i tylnych.

Jak zmostkować kanały wzmacniacza?

Można zmostkować kanały 1+2 oraz 3+4 osobno. Minimalna impedancja w trybie mostkowym wynosi 4 Ω. Moc w mostku to 2 x 150 W RMS lub 1 x 200 W RMS w trybie SUB.

Jakiego rodzaju filtrów mogę użyć?

Wzmacniacz oferuje regulowany filtr dolnoprzepustowy (Low Pass) od 50 do 250 Hz oraz regulowany filtr górnoprzepustowy (High Pass) od 10 do 250 Hz. Bass Boost od 0 do +12 dB jest również dostępny.

Jak ustawić poziom wejścia (wzmocnienie)?

Użyj potencjometru Level, aby dostosować czułość (0,3 V do 8 V). Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć głośność, ale nie jest to kontrolka głośności. Zbyt wysokie ustawienie może pogorszyć sygnał.

Co zrobić, gdy zaświeci się czerwona dioda LED?

Czerwona dioda LED wskazuje usterkę (zwarcie, przegrzanie lub przepięcie). Sprawdź połączenia, impedancję głośników i wentylację. Stopień wyjściowy jest elektronicznie odcięty.

Jaki przekrój kabla zasilającego jest zalecany?

Minimalny przekrój to 2,5 mm² (AWG 13). Kabel dodatni musi być zabezpieczony bezpiecznikiem umieszczonym w odległości maksymalnie 30 cm od akumulatora.

Gdzie zamontować wzmacniacz w samochodzie?

Wybierz suche miejsce z dobrą cyrkulacją powietrza do chłodzenia. Zamocuj go solidnie za pomocą dołączonych śrub. Unikaj miejsc narażonych na wilgoć lub nadmierne ciepło.

Jak działa automatyczne włączanie (Auto Remote)?

Za pomocą kabla PnP INPUT wzmacniacz automatycznie wykrywa sygnał z radia i włącza się. Dostarcza napięcie przełączające +12V/200mA na zacisk Remote dla innych urządzeń.

INSTRUKCJA OBSŁUGI THA 555 PNP BLAUPUNKT

Rysunki montażu.... 46

ČESKY 30

Montážní výkresy 46

SLOVENSKY....32

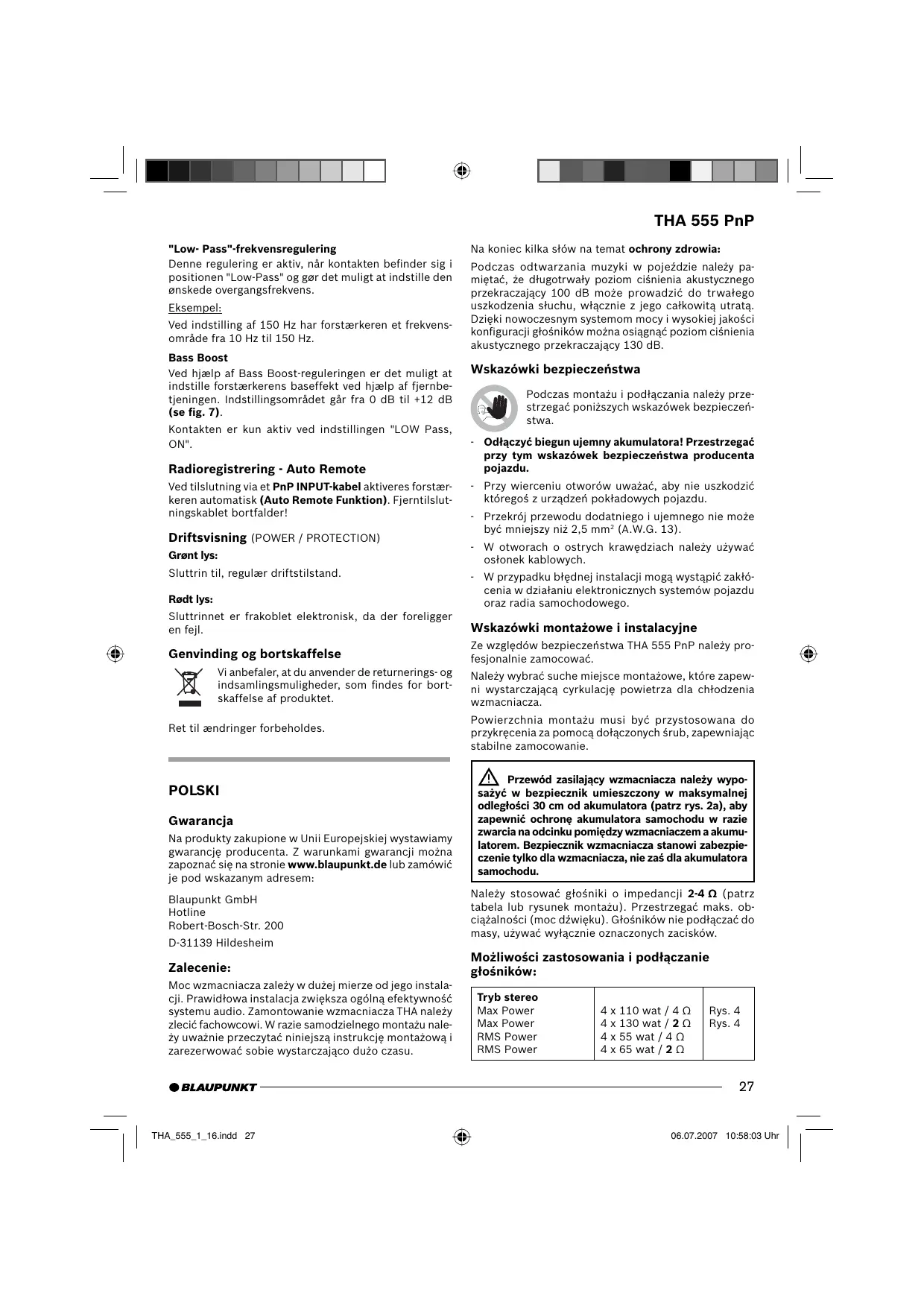

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Zalecenie:

Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza THA należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Na koniec kilka słów na temat ochrony zdrowia:

Podczas odtwarzania muzyki w pojeździe należy pa- miętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu, włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 2,5 mm² (A.W.G. 13).
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa THA 555 PnP należy profesjonalnie zamocować.

Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Powierzchnia montażu musi być przystosowana do przykręcenia za pomocą dołączonych śrub, zapewniając stabilne zamocowanie.

⚠️ Przewód zasilający wzmacniacza należy wyposażć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora (patrz rys. 2a), aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Możliwości zastosowania i podłączanie głośników:

Tryb stereo
Max Power	4 x 110 wat / 4 Ω	Rys. 4
Max Power	4 x 130 wat / 2 Ω	Rys. 4
RMS Power	4 x 55 wat / 4 Ω
RMS Power	4 x 65 wat / 2 Ω
Tryb BridgeMax PowerRMS Power	2 x 300 wat / 4 Ω2 x 150 wat / 4 Ω	Rys. 5Rys. 5
SUBMax PowerRMS Power	1 x 400 wat / 4 Ω1 x 200 wat / 4 Ω	Rys. 5Rys. 5
Napięcie RMS według CEA-2006 (<1% klirr/+14,4 V)
Przebieg uchybów stotliwościowych	10 Hz - 30.000 Hz
Stosunek sygnał/szum	>95 dB @ napięcie RMS
Stosunek sygnał/szum	>78 dB @ 1 W/1 kHz
Współczynnik zniekształceń (RMS)	< 0,05%
Stabilność	2 Ω (4 Ω w trybie zmostkowanym)
Czułość na wejściu	0,3 - 8 V
Czułość na wejściu Direct AUX IN	0,3V
Filtr dolnoprzepustowy (Low Pass)	50-250 Hz
Filtr górnoprzepustowy (High Pass)	10-250 Hz
Bass Boost	0 dB do +12 dB
Wejścia	6 x Cinch/RCA4 x HighLevel speaker PnP2 x Direct Aux Inputs, 3.5 mm stereo
Wyjścia	2 x głośnik
Wymiary szer. x wys. x głęb. (mm)	356 x 42 x 160(14"x1,7"x6,3)

Podłączenie bieguna dodatniego/ujemnego

• Zaleca się stosowanie przewodu o przekroju minimum 2,5 mm².
• Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika w odległości 30 cm akumulatora.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulator.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse)

Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania

Podłączanie napięcia zasilającego......Rys. 2, 2a

Podłączanie radia samochodowego z wyjściem Cinch....Rys. 3

Podłączanie głośników ...... Rys. 4/5

Direct Aux Input......Rys. 6/6a

Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza.

Wskazówka: W przypadku podłączenia poprzez przewód PnP-INPUT włączenie następuje automatycznie. ! Charakterystyczne jest, że po automatycznym włączeniu przy wejściu/wyjściu Remote dostępne jest napięcie wyjściowe wynoszące +12V/200mA.

Wejście wysokopoziomowe (tylko poprzez przewód PnP High-Input)

Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (High-Input), w celu podłączenia go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 2a). Dzięki temu możliwe jest jego podłączenie bezpośrednio do wyjścia głośników radioodtwarzacza.

Wejście Direct Aux Input

Możliwości podłączenia w przypadku braku lub zajętego wejścia AUX w radiu samochodowym

Tu można podłączyć różne źródła NF, np. odtwarzacz MP3 lub mobilną navigację, bezpośrednio poprzez wtyczkę do wejścia 3,5 mm do Direct Aux Input. Wszystkie źródła sygnału słyszalne są wówczas równocześnie, a ich głośność regulowana jest na poszczególnych urządzeniach źródłowych.

Wskazówka:

Podczas montażu i podłączania wszystkie źródła NF należy nastawić na WYŁ.!

Montaż przewodu od wtyczki do wejścia

Do podłączenia polecamy stosować nasz przewód od wtyczki do wejścia o długości 5 m z numerem zamówieniowym 7 607 001 525.

Wyposażony jest on w przełącznik wł./wył.

Ustawienie przełącznika na WYŁ. (•):

Podczas montażu i demontażu oraz w przypadku niepodłączonego źródła NF.

Ustawienie przełącznika na WŁ. (I / II):

Wyłącznie po podłączeniu źródła NF.

Uwaga:

Podczas podłączania regulator głośności nastawiać zawsze na minimum i wyłączyć wzmacniacz.

Jeśli chcesz słyszeć jedno źródło dźwięku poprzez głośniki Front (przedni) i Rear (tylny), musisz połączyć wejścia Direct Aux Input z naszą wtyczką do wejścia przewodu Y (7 607 001 524), (patrz rys. 6).

Wskazówka:

Nie używane wtyczki out/input przewodu PnP muszą być połączone (patrz rys. 2).

Regulator poziomu

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego radia samochodowego.

Zakres ustawienia wynosi od 0,3 V do 8 V.

Kilka ważnych objaśnień:

Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Podłączanie głośników

(W przypadku mostkowania wzmacniacza należy zapoznać się z rozdziałem „Zmostkowane podłączanie głośników”).

Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Poza tym lewy kanał wzmacniacza należy połączyć z lewym głośnikiem, a prawy kanał z prawym głośnikiem.

Zmostkowane podłączanie głośników

Wskazówka: Nie możliwe w przypadku podłączenia poprzez przewód PnP.

We wzmacniaczu THA 555 PnP można zmostkować kanały 1+2 i 3+4. W ten sposób wzmacniacz można stosować dla jednego lub kilku subwooferów lub głośnika średniotonowego. W takiej konfiguracji wzmacniacz łączy prawy i lewy kanał w jedno wyjście kanału (wyjście mono).

Wskazówka:

Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.

Uwaga:

W układzie mostkowym obciążenie wzmacniacza musi wynosić 4 omy lub więcej. Mniejsze obciążenie prowadzi do przegrzania lub wyłączenia się wzmacniacza i może spowodować trwałe uszkodzenia.

Ustawianie rodzaju i zakresu przejść częstotliwości

W THA 555 PnP można ustawić rodzaj przejścia częstotliwości (tzn. „Low-Pass” lub „Hi-Pass”) oraz żądaną częstotliwość przejściową. Np. w przypadku podłączenia pary subwooferów konieczne jest przeprowadzenie ustawień „Low-Pass”. Częstotliwość przejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników).

„High-Pass“

Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 30.000 Hz.

„Low- Pass”- regulowanie częstotliwości

Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass” i umożliwia ustawienie żądanej częstotliwości przejściowej.

Przykład:

Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost

Za pomocą regulatora Bass Boost na pilocie zdalnego sterowania można ustawić odtwarzanie tonów niskich wzmacniacza. Zakres ustawienia wynosi od 0 dB do +12 dB (patrz rys. 7),

Regulator jest aktywny tylko przy włączonym „LOW Pass, ON”.

Wykrycie radia - Auto Remote

W przypadku podłączenia poprzez przewód PnP INPUT wzmacniacz włącza się automatycznie (funkcja Auto Remote). Przewód przyłączeniowy Remote nie jest potrzebny!

Wskaźnik trybu (POWER / PROTECTION)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia został elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone.
