Тип продукта	Автомобильный усилитель 4 канала
Бренд	Blaupunkt
Модель	THA 555 PNP
Размеры (Д x Ш x В)	356 x 42 x 160 мм (14 x 1,7 x 6,3 дюйма)
Выходная мощность (RMS)	4 x 55 Вт (4 Ω), 4 x 65 Вт (2 Ω) ; 2 x 150 Вт (4 Ω в мостовом режиме) ; 1 x 200 Вт (4 Ω в режиме SUB)
Выходная мощность (макс)	4 x 110 Вт (4 Ω), 4 x 130 Вт (2 Ω) ; 2 x 300 Вт (4 Ω в мостовом режиме) ; 1 x 400 Вт (4 Ω в режиме SUB)
Диапазон частот	10 Гц - 30 000 Гц
Отношение сигнал/шум	>95 дБ (при RMS мощности), >78 дБ (при 1 Вт/1 кГц)
Коэффициент гармонических искажений (RMS)	<0,05%
Стабильность импеданса	2 Ω (4 Ω в мостовом режиме)
Чувствительность входа (RCA)	0,3 В до 8 В
Чувствительность входа Aux	0,3 В
Фильтр нижних частот (Low Pass)	50 - 250 Гц, регулируемый
Фильтр верхних частот (High Pass)	10 - 250 Гц, регулируемый
Bass Boost	0 дБ до +12 дБ, регулируемый (активен в режиме Low-Pass)
Входы	6 x Cinch/RCA, 4 x High-Level PnP для динамиков, 2 x входа Direct Aux (стерео разъем 3,5 мм)
Выходы	2 x динамики (каналы 1+2 и 3+4 можно мостовым отдельно)
Питание	12 В пост. тока (положительный и отрицательный выводы), встроенный предохранитель
Потребляемая мощность	Не указана
Защита	Защита от короткого замыкания, перегрева и перенапряжения (красный светодиодный индикатор)
Индикатор работы	Зеленый светодиод (работа), красный светодиод (неисправность)
Особые функции	Auto Remote (автоматическое обнаружение), фильтры Low-Pass/High-Pass, Bass Boost, вход Direct AUX, мостовой режим, высокоуровневое подключение
Комплектация	Кабель PnP High Input, Y-кабель для AUX (арт. 7 607 001 524), пульт управления Bass Boost
Установка	Установка в сухом, хорошо проветриваемом месте; рекомендуется профессиональная установка
Техобслуживание и чистка	Чистить сухой тканью; избегать влаги; не использовать абразивные средства
Безопасность	Отключайте аккумулятор перед установкой; используйте предохранитель на расстоянии 30 см от аккумулятора; минимальное сечение кабеля 2,5 мм² (AWG 13)

Часто задаваемые вопросы - THA 555 PNP BLAUPUNKT

Какова RMS мощность усилителя THA 555 PNP?

RMS мощность составляет 4 x 55 Вт при 4 Ω, 4 x 65 Вт при 2 Ω, 2 x 150 Вт в мостовом режиме при 4 Ω и 1 x 200 Вт в режиме SUB при 4 Ω (согласно CEA-2006).

Как подключить автомагнитолу без выходов RCA?

Используйте прилагаемый кабель PnP High Input для прямого подключения к выходам динамиков автомагнитолы (высокоуровневое подключение).

Могу ли я использовать вход AUX, если у моей автомагнитолы его нет?

Да, усилитель имеет 2 входа Direct Aux Input (разъем 3,5 мм). Подключите источник звука (MP3-плеер, GPS) напрямую. Используйте Y-кабель, если хотите прослушивать звук на передних и задних каналах.

Как замостить каналы усилителя?

Вы можете замостить каналы 1+2 и 3+4 отдельно. Минимальный импеданс в мостовом режиме - 4 Ω. Мощность в мостовом режиме: 2 x 150 Вт RMS или 1 x 200 Вт RMS в режиме SUB.

Какие фильтры можно использовать?

Усилитель предлагает регулируемый фильтр нижних частот (Low Pass) от 50 до 250 Гц и регулируемый фильтр верхних частот (High Pass) от 10 до 250 Гц. Также доступен Bass Boost от 0 до +12 дБ.

Как настроить уровень входного сигнала (усиление)?

Используйте потенциометр Level для регулировки чувствительности (0,3 В до 8 В). Поворачивайте по часовой стрелке для увеличения громкости, но это не регулятор громкости. Слишком высокий уровень может ухудшить сигнал.

Что делать, если загорелся красный светодиод?

Красный светодиод указывает на неисправность (короткое замыкание, перегрев или перенапряжение). Проверьте соединения, импеданс динамиков и вентиляцию. Выходной каскад электронно отключен.

Какое минимальное сечение силового кабеля рекомендуется?

Минимальное сечение - 2,5 мм² (AWG 13). Положительный кабель должен быть защищен предохранителем, установленным на расстоянии не более 30 см от аккумулятора.

Где в автомобиле следует устанавливать усилитель?

Выберите сухое место с хорошей циркуляцией воздуха для охлаждения. Надежно закрепите его прилагаемыми винтами. Избегайте мест, подверженных воздействию влаги или чрезмерного тепла.

Как работает автоматическое включение (Auto Remote)?

С помощью кабеля PnP INPUT усилитель автоматически обнаруживает сигнал от автомагнитолы и включается. Он подает коммутационное напряжение +12В/200мА на клемму Remote для других устройств.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ THA 555 PNP BLAUPUNKT

Монтажные чертежи 46

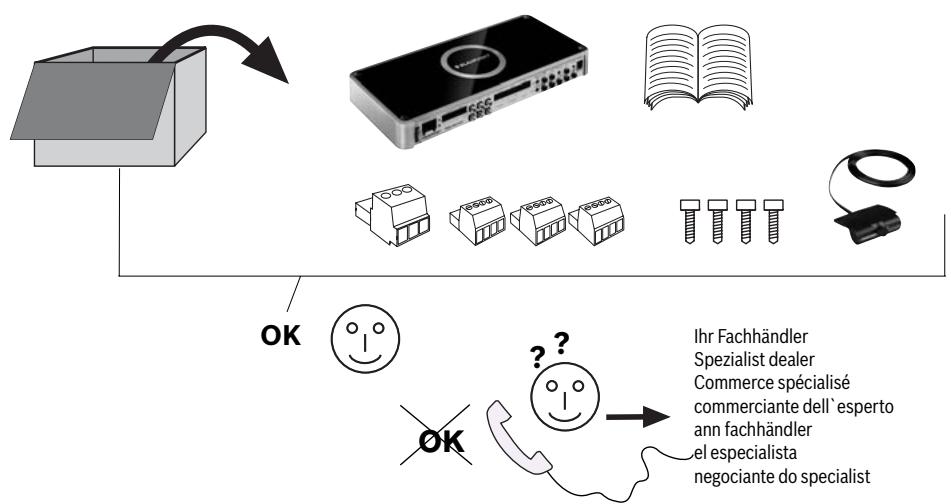

Lieferumfang / Scope of delivery / Composition de la fourniture / Dotazione / Leveringsomvang / Levererade komponenter / Volumen de suministro / Fornecimento / Medfølgende dele / Zakres dostawy / Rozsah dodávky / Rozsah dodávky

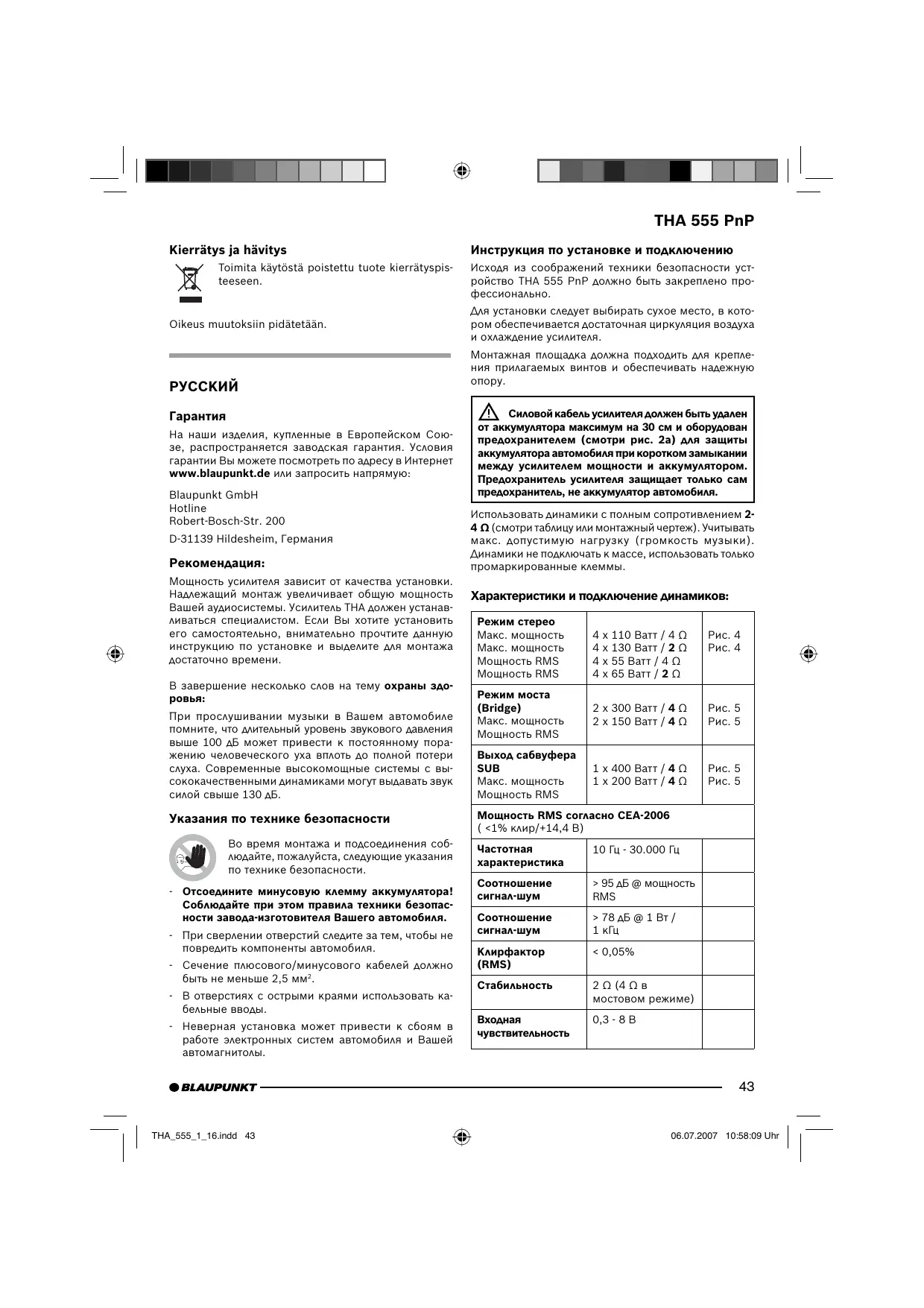

DEUTSCH

Garantie

На наши изделия, купленные в Европейском Союзе, распространяется заводская гарантия. Условия гарантии Вы можете посмотреть по адресу в Интернет www.blaupunkt.de или запросить напрямую:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim, Германия

Рекомендация:

Мощность усилителя зависит от качества установки. Надлежащий монтаж увеличивает общую мощность Вашей аудиосистемы. Усилитель ТНА должен устанавливаться специалистом. Если Вы хотите установить его самостоятельно, внимательно прочтите данную инструкцию по установке и выделите для монтажа достаточно времени.

В завершение несколько слов на тему охраны здоровья:

При прослушивании музыки в Вашем автомобиле помните, что длительный уровень звукового давления выше 100 дБ может привести к постоянному поражению человеческого уха вплоть до полной потери слуха. Современные высокомощные системы с высококачественными динамиками могут выдавать звук силой свыше 130 дБ.

Указания по технике безопасности

Во время монтажа и подсоединения соблюдайте, пожалуйста, следующие указания по технике безопасности.

• Отсоедините минусовую клемму аккумулятора! Соблюдайте при этом правила техники безопасности завода-изготовителя Вашего автомобиля.
• При сверлении отверстий следите за тем, чтобы не повредить компоненты автомобиля.
• Сечение плюсового/минусового кабелей должно быть не меньше 2,5 мм².
• В отверстиях с острыми краями использовать кабельные вводы.
• Неверная установка может привести к сбоям в работе электронных систем автомобиля и Вашей автомагнитолы.

Инструкция по установке и подключению

Исходя из соображений техники безопасности устройство ТНА 555 РпР должно быть закреплено профессионально.

Для установки следует выбирать сухое место, в котором обеспечивается достаточная циркуляция воздуха и охлаждение усилителя.

Монтажная площадка должна подходить для крепления прилагаемых винтов и обеспечивать надежную опору.

Силовой кабель усилителя должен быть удален от аккумулятора максимум на 30 см и оборудован предохранителем (смотри рис. 2а) для защиты аккумулятора автомобиля при коротком замыкании между усилителем мощности и аккумулятором. Предохранитель усилителя защищает только сам предохранитель, не аккумулятор автомобиля.

Использовать динамики с полным сопротивлением 2-4 Ω (смотри таблицу или монтажный чертеж). Учитывать макс. допустимую нагрузку (громкость музыки). Динамики не подключать к массе, использовать только промаркированные клеммы.

Характеристики и подключение динамиков:

Режим стереоМакс. мощностьМакс. мощностьМощность RMSМощность RMS	4 x 110 Ватт / 4 Ω4 x 130 Ватт /2Ω4 x 55 Ватт / 4 Ω4 x 65 Ватт /2Ω	Рис. 4Рис. 4
Режим моста(Bridge)Макс. мощностьМощность RMS	2 x 300 Ватт /4Ω2 x 150 Ватт /4Ω	Рис. 5Рис. 5
Выход сабвуфераУВМакс. мощностьМощность RMS	1 x 400 Ватт /4Ω1 x 200 Ватт /4Ω	Рис. 5Рис. 5
Мощность RMS согласно CEA-2006(<1% клир/+14,4 В)
Частотная характеристика	10 Гц - 30.000 Гц
Соотношение сигнал-шум	>95 дБ @ мощность RMS
Соотношение сигнал-шум	>78 дБ @ 1 Вт /1 кГц
Клирфактор(RMS)	< 0,05%
Стабильность	2 Ω (4 Ω вмостовом режиме)
Входная чувствительность	0,3 - 8 В
Входная чувствительностьDirect AUX IN	0,3 В
Фильтр нижних частот(Low Pass)	50-250 Гц
Фильтр высоких частот(High Pass)	10-250 Гц
Усиление басовBass Boost	от 0 дБ до +12 дБ
Входы	6 x "тюльпан"/RCA4 x HighLevel speakerPnP2 x входа Direct Aux Input,3.5 мм стерео
Выходы	2 x выход на динамик
ГабаритыШ x В x Г (мм)	356 x 42 x160(14"x1,7"x6,3")

Подключение плюса и минуса

• Мы рекомендуем использовать провода с минимальным сечением 2,5 мм².
• Проложить к плюсовой клемме аккумулятора обычный кабель и подключить через вставку с плавкой проволокой на расстоянии 30 см от аккумулятора.
• В отверстиях с острыми краями использовать ка- бельные вводы.
• Обычный минусовой кабель надежно привинтить к точке соединения с массой (кузов, автомобильный лист) (не к минусовой клемме аккумулятора).
• Контактную поверхность точки соединения с массой зачистить до голого металла и смазать графитовой смазкой.

Встроенные предохранители (Fuse)

Встроенные в усилитель предохранители (Fuse) защищают выходной каскад и всю электрическую систему в случае помех. При замене предохранителя никогда не перемыкать их и не использовать предохранители с более высоким током.

Примеры подключения

Подключение электропитания...... Рис. 2, 2а

Подключение к автомагнитоле

с выходом "тюльпан" ...... Рис. 3

Подключение динамиков ...... Рис. 4/5

Вход Direct Aux Input...... Рис. 6/6а

Разъем Remote усилителя соединить с переключаемым источником напряжения +12 В.

Таким образом усилитель можно будет включать/выключать кнопкой включения/выключения автомагнитолы.

Примечание:

При подключении через входной кабель PnP включение происходит автоматически.

!В качестве особенности, теперь при автоматическом включении на входе/выходе Remote будет иметься выходное напряжение переключения +12В/200МА.

Подключения высокого уровня (только через кабель PnP High-Input)

Усилитель имеет подключения высокого уровня (High-Input) для возможности его подсоединения к радиоустройствам без выходов с каскадом предварительного усиления (Рис. 2а). Таким образом можно напрямую подключаться к выходу динамиков радиоустройства.

Подключение Direct Aux Input

Возможность подключения при отсутствующем или занятом входе AUX автомагнитолы

Здесь различные источники НЧ, например, МРЗ-плейер или мобильная навигационная система, с помощью контактного штекера 3,5 мм можно напрямую подключить к входу Direct Aux Input. Все источники сигналов слышимы одновременно, а их громкость регулируется на соответствующем устройстве-источнике.

Примечание:

При монтаже и подключении все источники НЧ должны быть выключены!

Монтаж кабеля контактного штекера

Для подключения просьба использовать наш кабель с контактным штекером длиной 5 м, номер для заказа, 7 607 001 525.

Его особенностью является наличие переключателя Вкл/Выкл.

Положение переключателя ВЫКЛ (•):

Для монтажа и демонтажа и при неподключенном источнике НЧ.

Положение переключателя ВКЛ: (I / II):

Только после подключения источника НЧ.

Внимание:

При подключении регулятор громкости всегда устанавливать на минимум и выключать усилитель.

Если Вы хотите слушать какой-то источник звука через передние и задние (Front и Rear) динамики, то входы Direct Aux Input следует соединить с нашим контактным штекером У-кабелем (7 607 001 524), (смотри Рис. 6).

Регулятор уровня (Level)

С помощью регулятора уровня можно настраивать входную чувствительность выходного каскада на выходное напряжение Вашей автомагнитолы.

Диапазон настройки от 0,3 В до 8 В.

Еще некоторые важные пояснения:

Поворотом регулятора по часовой стрелке входная чувствительность усилителя и тем самым и громкость увеличиваются. Однако речь идет не о настройке уровня громкости; в конечном положении не получится добиться более высокой мощности усилителя, даже если сначала это так кажется. Система всего лишь быстрее увеличивает уровень громкости при соответствующей регулировке громкости на автомагнитоле.

Подключения динамиков

(Если усилитель должен включаться в мост, то с этого места сразу продолжать согласно разделу "Шунтированные подключения динамиков").

Как и для любого компонента аудиосистемы правильная полярность усилителя и динамиков имеет важное значение для хорошего воспроизведения басов. Поэтому при подключении следует следить за тем, чтобы плюсовой контакт (+) усилителя подключался к плюсовому контакту (+) динамика; это же действительно и для минусовых (-) контактов. Кроме того левый канал усилителя следует подключать к левому динамику, а правый канал усилителя - к правому динамику.

Шунтированные подключения динамиков

Примечание: Невозможно при подключении через кабель PnP.

В усилителе THA 555 PnP каналы 1+2 и 3+4 можно включать в режим моста. Таким образом усилитель можно использовать для одного или нескольких сабвуферов или одного динамика средних частот. В этой конфигурации усилитель правый и левый каналы в один одноканальный выход (моновыход).

Примечание:

Усилитель может суммировать сигнал правого и левого каналов только, если выполнено как правое так и левое подключение RCA.

Внимание:

В мостовой схеме нагрузка усилителя должны составлять 4 Ом или выше. Более низкая нагрузка ведет к перегреву и отключению усилителя, и может также привести к его повреждению.

Настройка типа и диапазона переходов частот

В усилителе THA 555 PnP можно настроить тип перехода частот (т.е. "Low-Pass" или "Hi-Pass") и нужную переходную частоту. Если, к примеру, нужно подключить пару сабвуферов, то необходимо выполнить настройки "Low-Pass". Переходная частота зависит от диапазона частот динамиков (смотри рекомендуемый диапазон частот динамиков).

"High-Pass"

При установке 250 Гц диапазон частот усилителя составляет от 250 Гц до 30.000 Гц.

Регулировка частот "Low- Pass"

Данный регулятор активен только, если переключатель находится в положении "Low-Pass", и обеспечивает возможность настройки нужной переходной частоты.

Пример:

При установке 150 Гц диапазон частот усилителя составляет от 10 Гц до 150 Гц.

Усиление басов Bass Boost

С помощью регулятора Bass Boost на пульте ДУ можно настроить воспроизведение усилителем басов. Диапазон настройки от 0 дБ до +12 дБ (смотри рис. 7).

Регулятор активен только при включении "LOW Pass, ON".

Распознавание устройства - Auto Remote

при подключении через кабель PnP INPUT усилитель включается автоматически (функция Auto Remote). Соединительный кабель Remote не требуется!

Индикация работы (POWER / PROTECTION)

Зеленый свет:

Выходной каскад вкл., нормальное рабочее состояние.

Красный свет:

Выходной каскад отключен, так как имеется ошибка/неисправность.

Утилизация и переработка

Для утилизации старой аппаратуры воспользуйтесь доступными пунктами приема и сбора вторсырья.

Право на внесение изменений сохраняется.

THA 555 PnP

Einbau, Installation, Montage, Montaggio, Inbouw, Montering, Instalación, Instalación, Montering, Montaż, Montaż, Montaż, Topoθέτηση, Takma, Asennus, Установка

Fig. 1
