| Type de produit | Amplificateur de voiture 4 canaux |
| Marque | Blaupunkt |
| Modèle | THA 555 PNP |
| Dimensions (L x H x P) | 356 x 42 x 160 mm (14 x 1,7 x 6,3 pouces) |
| Puissance de sortie (RMS) | 4 x 55 W (4 Ω), 4 x 65 W (2 Ω) ; 2 x 150 W (4 Ω en ponté) ; 1 x 200 W (4 Ω en SUB) |
| Puissance de sortie (max) | 4 x 110 W (4 Ω), 4 x 130 W (2 Ω) ; 2 x 300 W (4 Ω en ponté) ; 1 x 400 W (4 Ω en SUB) |
| Bande passante | 10 Hz - 30 000 Hz |
| Rapport signal-bruit | >95 dB (à puissance RMS), >78 dB (à 1 W/1 kHz) |
| Taux de distorsion harmonique (RMS) | <0,05% |
| Stabilité d'impédance | 2 Ω (4 Ω en mode ponté) |
| Sensibilité d'entrée (RCA) | 0,3 V à 8 V |
| Sensibilité entrée Aux | 0,3 V |
| Filtre passe-bas (Low Pass) | 50 - 250 Hz, réglable |
| Filtre passe-haut (High Pass) | 10 - 250 Hz, réglable |
| Bass Boost | 0 dB à +12 dB, réglable (activé en mode Low-Pass) |
| Entrées | 6 x Cinch/RCA, 4 x haut-parleurs High-Level PnP, 2 x entrées Direct Aux (jack 3,5 mm stéréo) |
| Sorties | 2 x haut-parleurs (canaux 1+2 et 3+4 pontables séparément) |
| Alimentation | 12 V CC (borne positive et négative), fusible intégré |
| Consommation électrique | Non spécifiée |
| Protection | Protection contre les courts-circuits, surchauffe et surtension (indicateur LED rouge) |
| Indicateur de fonctionnement | LED verte (marche), LED rouge (défaut) |
| Fonctionnalités spéciales | Auto Remote (détection automatique), filtres Low-Pass/High-Pass, Bass Boost, entrée Direct AUX, mode ponté, raccordement haut niveau |
| Accessoires fournis | Câble PnP High Input, câble Y pour AUX (réf. 7 607 001 524), télécommande Bass Boost |
| Installation | Montage à un endroit sec et bien ventilé ; fixation professionnelle recommandée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; éviter l'humidité ; ne pas utiliser de produits abrasifs |
| Sécurité | Débrancher la batterie avant installation ; utiliser un fusible à 30 cm de la batterie ; section de câble minimale 2,5 mm² (AWG 13) |
FOIRE AUX QUESTIONS - THA 555 PNP BLAUPUNKT
Questions des utilisateurs sur THA 555 PNP BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de voiture au format PDF gratuitement ! Retrouvez votre notice THA 555 PNP - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil THA 555 PNP de la marque BLAUPUNKT.

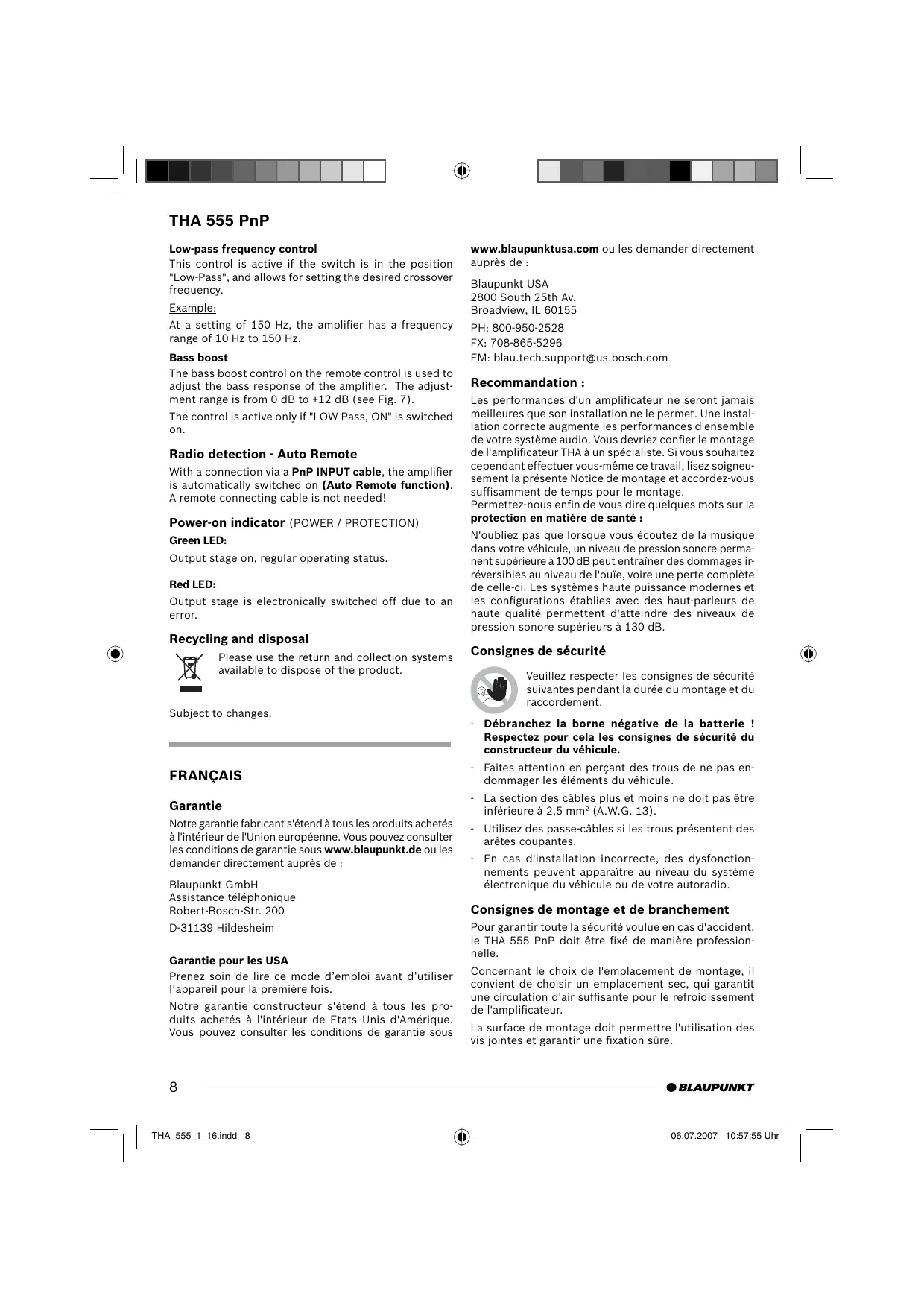

MODE D'EMPLOI THA 555 PNP BLAUPUNKT
Notre garantie fabricant s'étend à tous les produits achetés à l'intérieur de l'Union européenne. Vous pouvez consulter les conditions de garantie sous www.blaupunkt.de ou les demander directement auprès de :
Blaupunkt GmbH
Assistance téléphonique
Robert-Bosch-Str. 200
D-31139 Hildesheim
Garantie pour les USA
Prenez soin de lire ce mode d'emploi avant d'utiliser l'appareil pour la première fois.
Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de Etats Unis d'Amérique. Vous pouvez consulter les conditions de garantie sous www.blaupunktusa.com ou les demander directement auprès de :
Blaupunkt USA
2800 South 25th Av.
Broadview, IL 60155
PH: 800-950-2528
FX: 708-865-5296
EM: blau.tech.support@us.bosch.com
Recommendation :
Les performances d'un amplificateur ne seront jamais meilleures que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de votre système audio. Vous devriez confier le montage de l'amplificateur THA à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente Notice de montage et accordez-vous suffisamment de temps pour le montage.
Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé :
N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieure à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voire une perte complète de celle-ci. Les systèmes haute puissance modernes et les configurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.
Consignes de sécurité
Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.
- Débranchez la borne négative de la batterie ! Respectez pour cela les consignes de sécurité du constructeur du véhicule.
- Faites attention en perçant des trous de ne pas endommager les éléments du véhicule.
- La section des câbles plus et moins ne doit pas être inférieure à 2,5 mm ^2 (A.W.G. 13).
- Utilisez des passe-câbles si les trous présentent des arêtes coupantes.
- En cas d'installation incorrecte, des dysfonctionnements peuvent apparaître au niveau du système électronique du véhicule ou de votre autoradio.
Consignes de montage et de branchement
Pour garantir toute la sécurité voulue en cas d'accident, le THA 555 PnP doit être fixé de manière professionnelle.
Concernant le choix de l'emplacement de montage, il convient de choisir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplificateur.
La surface de montage doit permettre l'utilisation des vis jointes et garantir une fixation sûre.
Le câble d'alimentation de l'amplificateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm de la batterie (voir fig. 2a), afin de protéger la batterie du véhicule en cas de court-circuit entre l'amplificateur de puissance et la batterie. Le fusible de l'amplificateur protège uniquement l'amplificateur lui-même, pas la batterie du véhicule.
Utilisez des haut-parleurs avec une impédance de 2 à 4 Ω (voir le tableau ou le plan de montage). Tenez compte de la charge (puissance musicale) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.
Possibilités de raccordement des haut-parleurs :
| Mode stéréoPuissance max.Puissance max.Puissance RMSPuissance RMS | 4 x 110 watts / 4 Ω4 x 130 watts / 2 Ω4 x 55 watts / 4 Ω4 x 65 watts / 2 Ω | Fig. 4Fig. 4 |
| Mode « ponté »Puissance max.Puissance RMS | 2 x 300 watts / 4 Ω2 x 150 watts / 4 Ω | Fig. 5Fig. 5 |
| SUBPuissance max.Puissance RMS | 1 x 400 watts / 4 Ω1 x 200 watts / 4 Ω | Fig. 5Fig. 5 |
| Puissance RMS selon CEA-2006 (<1% distorsion/+14,4 V) | ||
| Bande passante | 10 Hz - 30 000 Hz | |
| Rapport signal-bruit | >95 dB @ à la puis-sance RMS | |
| Rapport signal-bruit | >78 dB @ 1 W/ 1 kHz | |
| Taux de distor-sion (RMS) | < 0,05% | |
| Stabilité | 2 Ω (4 Ω en mode « ponté ») | |
| Sensibilité d'entrée | 0,3 - 8 V | |
| Sensibilité des entréesDirect AUX IN | 0,3 V | |
| Filtre passe-bas (Low Pass) | 50-250 Hz | |
| Filtre passe-haut (High Pass) | 10-250 Hz | |
| Bass Boost | 0 dB à +12 dB | |
| Entrées | 6 x Cinch/RCA,4 x haut-parleursHighLevel PnP2 x entrées Direct Aux Inputs,3,5 mm pour la stéréo | |
| Sorties | 2 x haut-parleurs, | |
| DimensionsI x H x P (mm) | 356 x 42 x 160 (14"x1,7"x6,3) | |
Raccordements des câbles plus et moins
- Nous recommandons une section minimale de câble de 2,5 mm² (A.W.G. 13).
- Tirez un câble plus du commerce depuis la batterie en insérant un porte-fusible dans le câble, à 30 cm de la batterie.
- Utilisez des passe-câbles si les trous présentent des arêtes coupantes.
- Fixer de manière sûre un câble moins du commerce à un point de masse sans parasites (vis ou tôle de la carrosserie, mais pas au pôle négatif de la batterie).
- Grattez la surface de contact du point de masse pour mettre le métal à nu et enduisez-la de graisse au graphite.
Fusibles intégrés (Fuse)
Les fusibles (Fuse) intégrés dans l'amplificateur protègent l'étage de sortie ainsi que l'ensemble du système électrique en cas de défaut. Ne pontez jamais un fusible défectueux, ne remplacez jamais un fusible défectueux par un fusible de calibre supérieur.
Raccordement de l'alimentation électrique...Fig. 2, 2a
Raccordement à un autoradio équipé de connecteurs de sortie Cinch......Fig. 3
Raccordement des haut-parleurs ......Fig. 4/5
Entrée DIRECT AUX INPUT ......Fig. 6/6a
Reliez la borne Remote de l'amplificateur à l'alimentation +12 V commutée.
De cette manière, l'amplificateur sera mis en marche ou arrêté en même temps que l'autoradio.
Remarque :
En cas de raccordement par l'intermédiaire d'un câble PnP-INPUT, la mise en marche s'effectue automatiquement.
! Une particularité réside dans le fait qu'une tension de commutation des sorties de +12V/200mA est disponible suite à la mise en marche automatique par l'entrée/sortie Remote.
Raccordement haut niveau (uniquement par l'intermédiaire du câble PnP High Input)
L'amplificateur dispose de raccordement haut niveau (High-Input) afin de pouvoir raccorder un autoradio sans sorties au niveau du préamplificateur (Fig. 2a). De cette manière un raccordement direct aux sorties de haut-parleur de l'autoradio est possible.
Raccordement aux entrées Direct Aux Input
Possibilité de raccordement lorsqu'il n'y a pas d'entrée AUX sur l'autoradio ou que celle-ci est occupée
Vous pouvez raccorder diverses sources audio, par exemple un lecteur MP3 ou un système de navigation portable, directement par l'intermédiaire d'un jack de 3,5 mm aux entrées Direct Aux Input. Vous pouvez écouter toutes les sources de signaux simultanément et régler le volume sonore sur l'appareil source correspondant.
Remarque :
Lors du montage et du raccordement, toutes les sources audio doivent être arrêtées !
Montage du câble avec fiches de type jack
Une particularité réside dans le fait qu'un interrupteur marche/arrêt est monté.
Position ARRET de l'interrupteur (•) :
Pour le montage ou le démontage d'une source audio et lorsqu'aucune source audio n'est raccordée.
Positions MARCHE de l'interrupteur (I / II) :
Uniquement après qu'une source audio a été raccordée.
Attention :
Lors du raccordement, réglez toujours le volume sonore au minimum et arrêtez l'amplificateur.
Si vous souhaitez écouter une source audio par l'intermédiaire des haut-parleurs Front et Rear (avant et arrière), vous devez la relier aux deux entrées Direct Aux Input avec notre câble Y, réf. 7 607 001 524 (voir Fig. 6).
Réglage du niveau (Level)
Le dispositif de réglage du niveau vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à votre autoradio.
La plage de réglage va de 0,3 V à 8 V.
Encore quelques explications importantes à ce sujet :
En tournant le dispositif de réglage dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplificateur et, par conséquent, le volume sonore augmentent. Il ne s'agit pas cependant d'un dispositif de réglage du volume sonore. Le réglage en butée ne permet pas d'augmenter la puissance de l'amplificateur, même si cela semble en premier lieu être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.
Raccordement des haut-parleurs
(dans le cas où les deux canaux de l'amplificateur doivent être pontés, continuez directement par la section « Raccordement des haut-parleurs en cas de pontage »).
Comme pour n'importe quel composant audio, le respect de la polarité entre l'amplificateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore. Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplificateur soit raccordée à la borne positive (+) du haut-parleur et la borne négative (-) de l'amplificateur à la borne négative (-) du haut-parleur. Veillez en outre à ce que le canal gauche de l'amplificateur soit relié aux haut-parleurs gauches et le canal droit aux haut-parleurs droits.
Raccordement des haut-parleurs en cas de pontage
Remarque : impossible en cas de raccordement par l'intermédiaire d'un câble PnP.
Sur l'amplificateur THA 555 PnP, vous pouvez ponter les canaux 1+2 et 3+4. De cette manière, l'amplificateur peut être utilisé pour alimenter un ou plusieurs subwoofers ou un haut-parleur de fréquences moyennes. Dans cette configuration, l'amplificateur additionne les canaux gauche et droit vers une sortie sur un seul canal (sortie mono).
Remarque :
L'amplificateur ne peut additionner les informations des signaux gauche et droit que si elles ont été transmises non seulement par la prise RCA droite mais aussi par la prise RCA gauche.
Attention :
Pour le pontage, la charge de l'amplificateur doit être de 4 ohms ou plus. Une charge inférieure entraîne une surchauffe ou une coupure de l'amplificateur et provoquer des dommages irréversibles.
Réglage du type de filtrage et de la fréquence de coupure
Le THA 555 PnP permet de régler le type de filtrage (c'est-à-dire « Low-Pass » ou « Hi-Pass ») ainsi que la fréquence de coupure souhaitée. Si vous raccordez par exemple deux subwoofers, des réglages du filtre « Low-Pass » sont nécessaires. La fréquence de coupure dépend de la bande passante des haut-parleurs (voir la bande de fréquences recommandée des haut-parleurs).
« High-Pass »
Avec un réglage sur 250 Hz, la bande passante de l'amplificateur va de 250 Hz à 30 000 Hz.
Réglage de la fréquence du filtre « Low- Pass »
Ce dispositif de réglage est actif lorsque le commutateur se trouve sur « Low-Pass » et il permet de régler la fréquence de coupure souhaitée.
Exemple :
Avec un réglage sur 150 Hz, la bande passante de l'amplificateur va de 10 Hz à 150 Hz.
Bass Boost
Le dispositif de réglage Bass Boost sur la télécommande vous permet d'accentuer la reproduction des graves. La plage de réglage va de 0 dB à +12 dB (voir fig. 7).
Le dispositif de réglage est activé uniquement lorsque sur « Low-Pass » est sur « ON ».
Détection d'autoradio - Auto Remote
En cas de raccordement par l'intermédiaire d'un câble PnP INPUT, l'amplificateur est mis automatiquement en marche (fonction Auto Remote). Le câble de raccordement Remote est supprimé !
Indicateur de fonctionnement
(POWER / PROTECTION)
Lumière verte :
Etage de sortie en marche, fonctionnement normal.
Lumière rouge :
Etage de sortie coupé électroniquement en raison d'un défaut.
Recyclage et élimination
Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.
Sous réserve de modifications.
