BEDIENUNGSANLEITUNG THA 555 PNP BLAUPUNKT

06.07.2007 10:57:49 Uhr

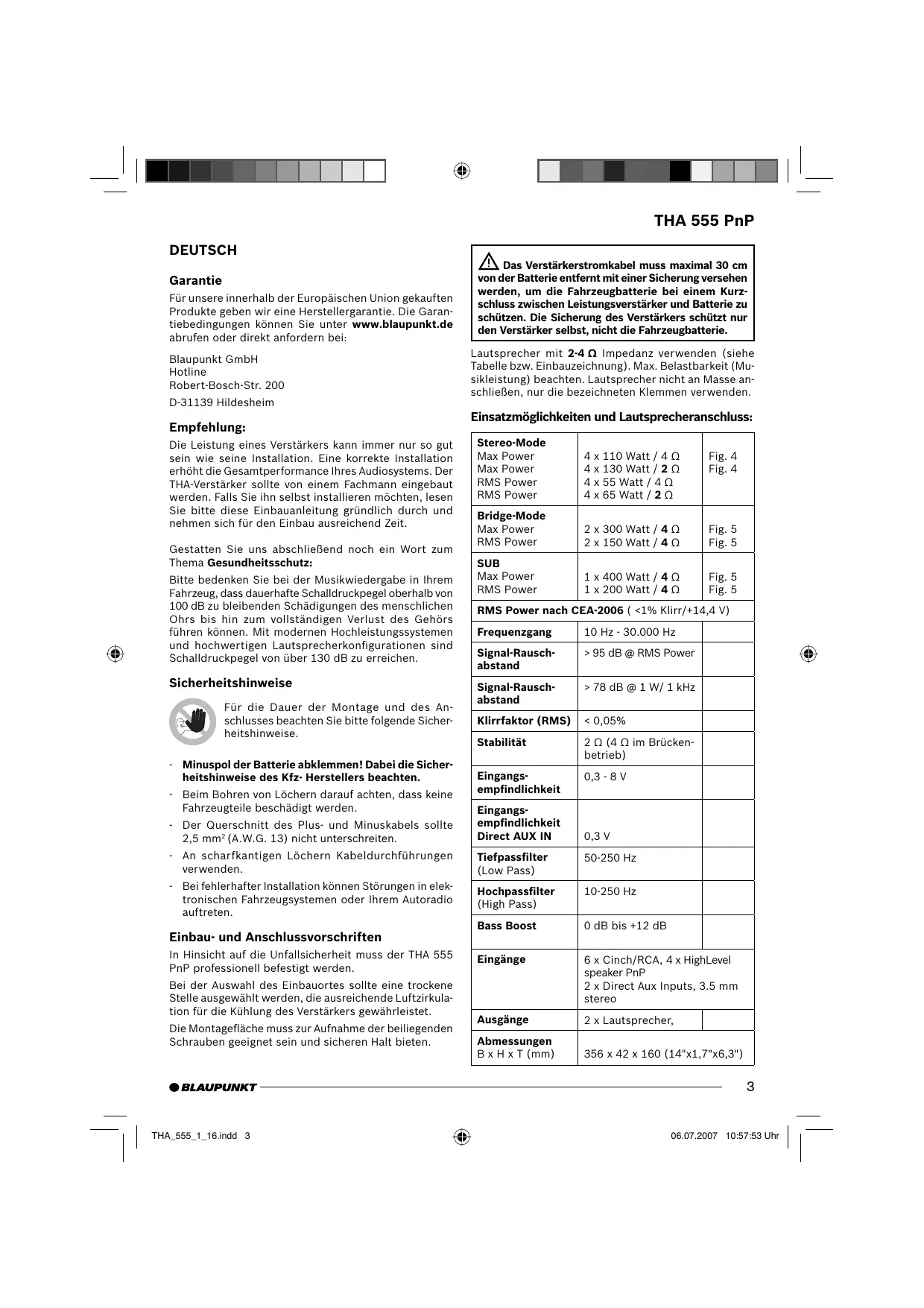

THA 555 PnP DEUTSCH 3

Einbauzeichnungen 46

06.07.2007 10:57:51 Uhr

THA 555 PnP DEUTSCH Garantie Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Empfehlung: Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der THA-Verstärker sollte von einem Fachmann eingebaut werden. Falls Sie ihn selbst installieren möchten, lesen Sie bitte diese Einbauanleitung gründlich durch und nehmen sich für den Einbau ausreichend Zeit. Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonﬁgurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Sicherheitshinweise Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. - Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten. - Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden.

Einsatzmöglichkeiten und Lautsprecheranschluss: Stereo-Mode Max Power Max Power RMS Power RMS Power

RMS Power nach CEA-2006 ( <1% Klirr/+14,4 V) Frequenzgang

Signal-Rauschabstand

2 Ω (4 Ω im Brückenbetrieb)

Eingangsempﬁndlichkeit

- Der Querschnitt des Plus- und Minuskabels sollte 2,5 mm2 (A.W.G. 13) nicht unterschreiten.

Eingangsempﬁndlichkeit Direct AUX IN

- An scharfkantigen Löchern Kabeldurchführungen verwenden.

Tiefpassﬁlter (Low Pass)

- Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten.

0 dB bis +12 dB Eingänge

Abmessungen B x H x T (mm)

356 x 42 x 160 (14"x1,7"x6,3")

Einbau- und Anschlussvorschriften In Hinsicht auf die Unfallsicherheit muss der THA 555 PnP professionell befestigt werden. Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. Die Montageﬂäche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

06.07.2007 10:57:53 Uhr

THA 555 PnP Plus- / Minus- Anschluss - Wir empfehlen einen Mindestquerschnitt von 2,5 mm2. - Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter, 30 cm von der Batterie entfernt anschließen. - An scharfkantigen Löchern Kabeldurchführungen verwenden. - Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). - Kontaktﬂäche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse) Die im Ampliﬁer integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele Anschluss der Spannungsversorgung Fig. 2, 2a Anschluss an Autoradios mit Cinch-Ausgang Fig. 3 Lautsprecheranschlüsse Fig. 4/5 Direct Aux InputFig. 6/6a +12V Remote- Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden. Auf diese Weise kann der Verstärker über den Ein-/ Ausschalter des Radiogeräts ein- und ausgeschaltet werden. Hinweis: Bei Anschluss über ein PnP-INPUT Kabel erfolgt das Einschalten automatisch.

! Als Besonderheit stehen jetzt nach dem automatischen Einschalten am Remote Ein-/Ausgang +12V/200mA als Ausgangsschaltspannung zur Verfügung.

Direct Aux Input Anschluss Anschlussmöglichkeit bei nicht vorhandenen oder belegten AUX-Eingang am Autoradio Hier können Sie verschiedene NF Quellen, zum Beispiel einen MP3 Player oder eine Mobile Navigation, direkt über einen 3,5 mm Klinkenstecker am Direct Aux Input Eingang anschließen. Alle Signalquellen sind so gleichzeitig zu hören und ihre Lautstärke wird am jeweiligen Quellengerät geregelt. Hinweis: Bei Einbau und Anschluss müssen alle NF Quellen auf Aus stehen! Einbau Klinkenstecker-Kabel Für den Anschluss benutzen Sie bitte unser 5 m Klinkenstecker-Kabel mit der Bestellnummer 7 607 001 525. Als Besonderheit besitzt es einen Ein/Aus Schalter. Schalterstellung AUS (•): Bei An und Abbau und einer nicht angeschlossenen NF-Quelle. Schalterstellung EIN: (I / II): Nur nachdem eine NF Quelle angeschlossen wurde. Achtung: Bei Anschluss den Lautstärkeregler immer auf Minimum stellen und den Ampliﬁer ausschalten. Möchten Sie eine Tonquelle über die Front und Rear Lautsprecher hören, müssen Sie die Direct Aux Input Eingänge mit unserem Klinkenstecker Y-Kabel (7 607 001 524) verbinden, (siehe Fig. 6).

Level Regler Mit Hilfe des Level Reglers kann die Eingangsempﬁndlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradios angepasst werden. Der Einstellbereich reicht von 0,3 V bis 8 V.

Hochpegelanschlüsse (nur über PnP HighInput Kabel) Der Verstärker verfügt über Hochpegelanschlüsse (HighInput), um an Radiogeräte ohne Vorstufenausgängen angeschlossen werden zu können (Fig. 2a). Auf diese Weise ist ein direkter Anschluß am Lautsprecherausgang des Radiogerätes möglich.

Hierzu noch einige wichtige Erläuterungen: Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempﬁndlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition läßt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschlüsse (Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse“ fortfahren).

06.07.2007 10:57:54 Uhr

THA 555 PnP Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden. Überbrückte Lautsprecheranschlüsse Hinweis: Nicht möglich bei Anschluss über PnP Kabel. Bei dem THA 555 PnP-Verstärker können die Kanäle 1+2 und 3+4 in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Konﬁguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Radioerkennung - Auto Remote Bei Anschluss über ein PnP INPUT Kabel wird der Verstärker automatisch eingeschaltet (Auto Remote Funktion). Remote Anschlusskabel entfällt!

Betriebsanzeige (POWER / PROTECTION) Grünes Licht: Endstufe an, regulärer Betriebszustand. Rotes Licht: Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.

Recycling und Entsorgung Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Hinweis: Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

Änderungen vorbehalten.

Achtung: In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

ENGLISH Art und Bereich der Frequenzübergänge einstellen Beim THA 555 PnP kann die Art des Frequenzübergangs (d. h. „Low-Pass“ oder „Hi-Pass“) und die gewünschte Übergangsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer- Paar angeschlossen werden soll, sind „Low-Pass“- Einstellungen erforderlich. Die Übergangsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher). „High-Pass“ Bei der Einstellung von 250 Hz hat der Verstärker einen Frequenzbereich von 250 Hz bis 30.000 Hz. „Low- Pass“- Frequenzregelung Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ beﬁndet, und ermöglicht die Einstellung der gewünschten Übergangsfrequenz . Beispiel: Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 150 Hz. Bass Boost Mit Hilfe des Bass Boost Reglers an der Fernbedienung kann die Basswiedergabe des Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +12 dB (siehe Fig. 7). Der Regler ist nur bei eingeschaltetem „LOW Pass, ON“ aktiv.

Warranty We provide a manufacturer warranty for our products bought within the European Union. You can view the warranty terms at www.blaupunkt.de or request them directly from: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim, Germany Guarantee for the USA Please read these operating instructions before using the equipment for the ﬁrst time. We provide a manufacturer guarantee for our products bought within the United States of Amerika. The warranty terms can be called up under www.blaupunkt.usa.com or requested directly from: Blaupunkt USA 2800 South 25th Av. Broadview, IL 60155 PH: 800-950-2528 FX: 708-865-5296 EM: blau.tech.support@us.bosch.com
