BLUE MAGIC XLB 250 A - Autoverstärker BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Auto-Verstärker (Subwoofer)
Marke	BLAUPUNKT
Modell	BLUE MAGIC XLB 250 A
Spannungsversorgung	12 V DC (Fahrzeugbatterie)
Integrierte Sicherung	20 A
Eingangsempfindlichkeit (GAIN)	0,2 V bis 10 V (einstellbar)
Frequenzbereich (X-OVER)	25 Hz bis 150 Hz (einstellbar)
Bass-Boost (BASS BOOST)	0 dB bis +12 dB
Einstellbare Phase	Ja (0°)
Automatische Einschaltung	Ja (3 Modi: REM, DC OFFSET, AUDIO)
Kabelfernbedienung	Ja (zur Gain-Einstellung)
Betriebsanzeige	grüne LED (Betrieb), rote LED (Schutz/Fehler)
Audioeingänge	Cinch (RCA) und Hochpegel (Lautsprecher)
Empfohlener Kabelquerschnitt	Mindestens 6 mm²
Batterieschutz	Sicherung max. 30 cm von der Batterie (nicht im Lieferumfang)
Garantie	Hersteller (EU), siehe blaupunkt.com
Reparierbarkeit	Austauschbare Sicherung (20 A)
Sicherheit	Batterie vor Installation abklemmen

Häufig gestellte Fragen - BLUE MAGIC XLB 250 A BLAUPUNKT

Wie schließe ich den Verstärker BLUE MAGIC XLB 250 A an?

Zum Anschließen des Verstärkers verbinden Sie das Pluskabel (Anschluss +Batterie) mit der Batterie über eine Sicherung, die sich innerhalb von 30 cm zur Batterie befindet. Schließen Sie das Minuskabel (Anschluss Masse) an einen sauberen Massepunkt an der Karosserie an. Verbinden Sie das Audiosignal entweder über die Cinch (RCA)-Eingänge oder die Hochpegel-Eingänge (Lautsprecher). Schließlich verbinden Sie den Remote-Anschluss mit einer schaltbaren 12-V-Quelle (z. B. Autoradio-Ausgang).

Wie stelle ich die Eingangsempfindlichkeit (GAIN) ein?

Drehen Sie das Potentiometer GAIN (Markierung 14) im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Beginnen Sie ganz gegen den Uhrzeigersinn und erhöhen Sie dann allmählich, während Sie Musik hören, bis Sie einen zufriedenstellenden Basspegel ohne Verzerrungen erreichen. Eine zu hohe Einstellung kann den Lautsprecher beschädigen.

Wie stelle ich die Trennfrequenz (X-OVER) ein?

Verwenden Sie das Potentiometer X-OVER (Markierung 13), um die maximale Frequenz einzustellen, die der Verstärker wiedergibt. Stellen Sie zum Beispiel 80 Hz für klassische Bässe ein. Passen Sie es an Ihre Lautsprecher an: Je niedriger die Frequenz, desto tiefer der Bass. Wenn der Bass dröhnt, reduzieren Sie die Frequenz.

Was bedeutet die rote LED am Verstärker?

Die rote LED zeigt einen Schutzstatus an: Die Ausgangsstufe ist aufgrund eines Fehlers (Überhitzung, Kurzschluss, zu niedrige Impedanz) abgeschaltet. Überprüfen Sie die Anschlüsse, die Sicherung und die Last. Sobald das Problem behoben ist, kehrt der Verstärker in den Normalbetrieb zurück (grüne LED).

Wie verwende ich die Kabelfernbedienung?

Schließen Sie die mitgelieferte Fernbedienung an die REMOTE-Buchse (Markierung 2) des Verstärkers an. Nach dem Anschluss übernimmt sie die Steuerung der Gain-Einstellung (Basslautstärke): Drehen Sie am Regler, um den Pegel aus der Ferne anzupassen. Beachten Sie, dass das GAIN-Potentiometer am Verstärker dann deaktiviert ist.

Welche Art von Sicherung sollte ich für den Verstärker verwenden?

Der Verstärker ist mit einer integrierten Sicherung von 20 A ausgestattet. Ersetzen Sie diese im Fehlerfall durch eine identische Sicherung (gleiche Nennstromstärke). Verwenden Sie niemals eine Sicherung mit höherer Nennstromstärke oder überbrücken Sie diese, da dies das Gerät beschädigen oder einen Brand verursachen könnte.

Wie schließe ich den Verstärker an ein Autoradio ohne RCA-Ausgang an?

Verwenden Sie die Hochpegel-Eingänge (Markierungen 5 und 6) des Verstärkers. Schließen Sie die linken und rechten Lautsprecherkabel des Autoradios direkt an die Eingangsklemmen des Verstärkers an und achten Sie auf die Polarität (+/-). Der Verstärker akzeptiert Lautsprechersignale (einschließlich BTL-Ausgänge).

Wie aktiviere ich die automatische Einschaltung?

Stellen Sie den Schalter AUTO TURN ON (Markierung 4) auf einen der drei Modi: REM (erfordert ein Remote-Signal), DC OFFSET (Erkennung über die Lautsprechereingänge) oder AUDIO (Audiosignalerfassung). Im Modus AUDIO schaltet sich der Verstärker ein, sobald ein Musiksignal anliegt, und schaltet sich nach 60 Sekunden ohne Signal aus.

Wie stelle ich die Phase ein?

Der Phasen-Schalter (Markierung 3) ermöglicht die Einstellung der zeitlichen Polarität der Bässe. Stellen Sie ihn meistens auf 0°. Wenn die Bässe nicht kohärent wirken oder sich auslöschen, versuchen Sie, auf 180° (falls verfügbar) zu schalten, um die Phase mit den anderen Lautsprechern auszurichten.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie zunächst die Stromanschlüsse: Das +12-V-Kabel muss Spannung führen, das Massekabel muss an einem sauberen Punkt fest angeschlossen sein. Stellen Sie sicher, dass die Sicherung in der Nähe der Batterie intakt ist. Prüfen Sie das Remote-Signal (muss 12 V erhalten, wenn das Autoradio eingeschaltet ist). Überprüfen Sie schließlich die integrierte Sicherung des Verstärkers (20 A).

BEDIENUNGSANLEITUNG BLUE MAGIC XLB 250 A BLAUPUNKT

Technische Daten....43

ENGLISCH......4

Anschluss....42

Technische Daten....43

FRANZÖSISCH 6

Anschluss 42

Technische Daten....43

DÄNISCH....14

Anschluss 42

Technische Daten 43

SCHWEDISCH....16

Anschluss 42

Technische Daten 43

FINNISCH 17

Anschluss 42

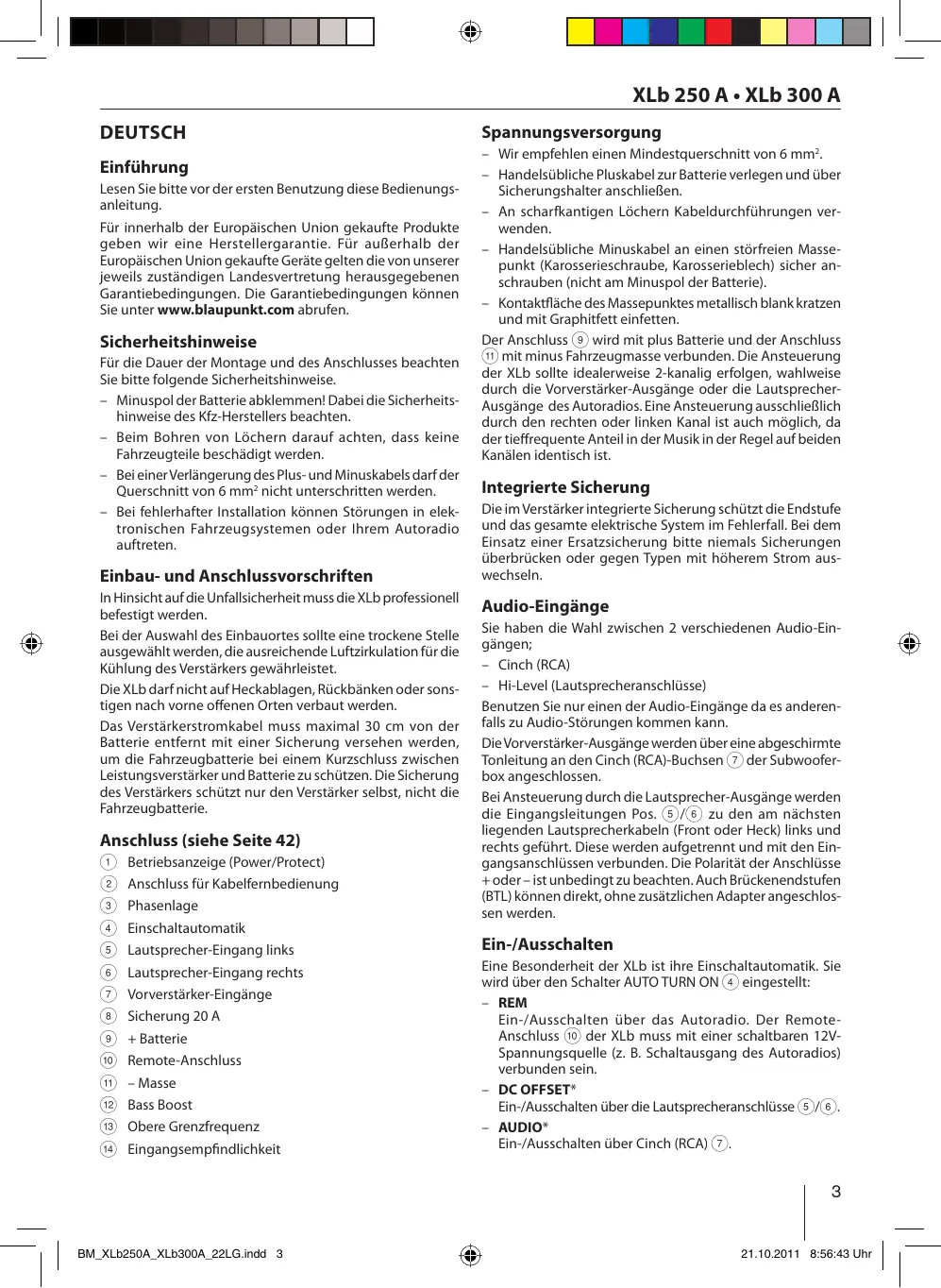

Lesen Sie bitte vor der ersten Benutzung diese Bedienungsanleitung.

Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www.blaupunkt.com abrufen.

Sicherheitshinweise

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

• Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz-Herstellers beachten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.
• Bei einer Verlängerung des Plus- und Minuskabels darf der Querschnitt von 6 mm² nicht unterschritten werden.
• Bei fehlerhafter Installation können Störungen in elektronischen Fahrzeugsystemen oder Ihrem Autoradio auftreten.

Einbau- und Anschlussvorschriften

In Hinsicht auf die Unfallsicherheit muss die XLb professionell befestigt werden.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

Die XLb darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden.

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie.

Anschluss (siehe Seite 42)

① Betriebsanzeige (Power/Protect) ② Anschluss für Kabelfernbedienung ③ Phasenlage ④ Einschaltautomatik ⑤ Lautsprecher-Eingang links ⑥ Lautsprecher-Eingang rechts ⑦ Vorverstärker-Eingänge ⑧ Sicherung 20 A ⑨ + Batterie ⑩ Remote-Anschluss ⑪ - Masse ⑫ Bass Boost ⑬ Obere Grenzfrequenz ⑭ Eingangsempfindlichkeit

Spannungsversorgung

• Wir empfehlen einen Mindestquerschnitt von 6 mm².
• Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen.
• An scharfkantigen Löchern Kabeldurchführungen verwenden.
• Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie).
• Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Der Anschluss ⑨ wird mit plus Batterie und der Anschluss ⑪ mit minus Fahrzeugmasse verbunden. Die Ansteuerung der XLb sollte idealerweise 2-kanalig erfolgen, wahlweise durch die Vorverstärker-Ausgänge oder die Lautsprecher-Ausgänge des Autoradios. Eine Ansteuerung ausschließlich durch den rechten oder linken Kanal ist auch möglich, da der tieffrequente Anteil in der Musik in der Regel auf beiden Kanälen identisch ist.

Integrierte Sicherung

Die im Verstärker integrierte Sicherung schützt die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Audio-Eingänge

Sie haben die Wahl zwischen 2 verschiedenen Audio-Eingängen;

- Cinch (RCA)

– Hi-Level (Lautsprecheranschlüsse)

Benutzen Sie nur einen der Audio-Eingänge da es anderenfalls zu Audio-Störungen kommen kann.

Die Vorverstärker-Ausgänge werden über eine abgeschirmte Tonleitung an den Cinch (RCA)-Buchsen ⑦ der Subwooferbox angeschlossen.

Bei Ansteuerung durch die Lautsprecher-Ausgänge werden die Eingangsleitungen Pos. ⑤/⑥ zu den am nächsten liegenden Lautsprecherkabeln (Front oder Heck) links und rechts geführt. Diese werden aufgetrennt und mit den Eingangsanschlüssen verbunden. Die Polarität der Anschlüsse + oder – ist unbedingt zu beachten. Auch Brückenendstufen (BTL) können direkt, ohne zusätzlichen Adapter angeschlossen werden.

Ein-/Ausschalten

Eine Besonderheit der XLb ist ihre Einschaltautomatik. Sie wird über den Schalter AUTO TURN ON ④ eingestellt:

- REM

Ein-/Ausschalten über das Autoradio. Der Remote-Anschluss ⑩ der XLb muss mit einer schaltbaren 12V-Spannungsquelle (z. B. Schaltausgang des Autoradios) verbunden sein.

- DC OFFSET*

Ein-/Ausschalten über die Lautsprecheranschlüsse ⑤/⑥.

- AUDIO*

Ein-/Ausschalten über Cinch (RCA) ⑦.

XLb 250 A • XLb 300 A

* Bei Eingang eines Musiksignales schaltet sich die Subwooferbox selbstständig ein. Bleibt das Musiksignal länger als 60 Sekunden aus, schaltet sich die XLb automatisch wieder aus.

GAIN Regler

Mit Hilfe des GAIN Reglers ¹⁴ kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,2 V bis 10 V.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Der GAIN Regler kann auch über die beiliegende Kabelfernbedienung betätigt werden. Dazu muss die Fernbedienung an der Buchse REMOTE ② der XLb angeschlossen sein. Solange die Fernbedienung angeschlossen ist, haben Veränderungen, die am GAIN Regler der Subwooferbox vorgenommen werden, keine Auswirkungen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Autoradios aufgedreht wird.

BASS BOOST

Mit Hilfe des BASS BOOST Reglers ⑫ kann die Basswiedergabe des Verstärkers eingestellt werden.

Der Einstellbereich reicht von 0 dB bis +12 dB.

X-OVER Frequenzregelung

Der X-OVER Regler ⑬ ermöglicht die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel:

Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 25 Hz bis 150 Hz.

Einstellungen

Als Grundeinstellung vor der Inbetriebnahme empfehlen wir folgende Reglerpositionen: Empfindlichkeit (GAIN) Pos. ⑭ auf Minimum, PHASE Pos. ③ auf 0°, Filter (X-OVER) Pos. ⑬ auf ca. 80 Hz. Schalten Sie die Anlage ein und wählen Sie ein Musikstück mit ausgeprägter Basswiedergabe.

Erhöhen Sie die Lautstärke an Ihrem Autoradio bis zum gewünschten Lautstärkepegel. Drehen Sie nun den GAIN Regler ⑭ vorsichtig so weit auf, bis Sie eine deutliche Verstärkung des Basspegels hören. Danach wählen Sie mit dem X-OVER Regler ⑬ eine Filtereinstellung, die einen gut konturierten Bass erreicht. Eventuell müssen Sie die GAIN Reglereinstellung ⑭ und die Filtereinstellung ⑬ wechselweise optimieren.

Dröhnender Bass mit übertriebenem Volumen erfordert eine Filtereinstellung mit niedriger Frequenz.

Der Phasenregler ③ soll so eingestellt werden, dass sich der Bass möglichst gut in das Klangbild integriert und nicht als einzelne Quelle hörbar wird.

Überprüfen Sie Ihre Einstellungen auch mit voll aufgedrehtem Bassregler und ggf. eingeschalteter Loudness. Eine Übersteuerung der Subwooferbox durch zu hoch gewählte Verstärkung (Pos. 14) führt zu verzerrter Wiedergabe und kann den Lautsprecher zerstören.

Betriebsanzeige (PWR / PRO)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet, da Fehlerfall vorliegt.

Recycling und Entsorgung

Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten!

5 101 100 004
