Produkttyp	Auto-Verstärker
Marke	Blaupunkt
Modell	VELOCITY VR 502 / VR 1002
Max. Leistung (4 Ω)	2x100 W (VR 502) / 2x200 W (VR 1002)
Max. Leistung (2 Ω)	2x150 W (VR 502) / 2x300 W (VR 1002)
RMS-Leistung (4 Ω)	2x50 W / 1x150 W (VR 502) ; 2x100 W / 1x300 W (VR 1002)
RMS-Leistung (2 Ω)	2x75 W / 1x200 W (VR 502) ; 2x150 W / 1x500 W (VR 1002)
Frequenzgang	10 Hz - 70 000 Hz (-3 dB)
Signal-Rausch-Verhältnis	>95 dB
Eingangsempfindlichkeit	0,3 V - 8 V
Hochpassfilter	40 Hz - 250 Hz
Tiefpassfilter	40 Hz - 120 Hz
Subsonic-Filter	Ja, einstellbar
Bass Boost	0 dB bis +18 dB (45 Hz)
Lautsprecherimpedanz	2 - 4 Ω
Empfohlener Kabelquerschnitt	≥16 mm²
Integrierte Sicherungen	Ja, Nennwert nicht überschreiten
Betriebsanzeige	Grüne LED (OK) / Rote LED (Schutz)
Abmessungen L x H x T (VR 502)	382 x 70 x 290 mm
Abmessungen L x H x T (VR 1002)	482 x 72 x 290 mm
Preamp-Ein-/Ausgänge	Vergoldete Cinch/RCA
Tri-Mode-Betrieb	Ja (2 Lautsprecher + 1 Subwoofer überbrückt)

Häufig gestellte Fragen - VELOCITY VR 502/ VR 1002 BLAUPUNKT

Was ist die maximale Leistung des Verstärkers?

Die maximale Leistung hängt vom Modell und der Impedanz ab. Für den VR 502: 2x100 W (4 Ω), 2x150 W (2 Ω), 1x300 W (überbrückt 4 Ω). Für den VR 1002: 2x200 W (4 Ω), 2x300 W (2 Ω), 1x600 W (überbrückt 4 Ω). Bei RMS betragen die Werte etwa die Hälfte.

Wie schließe ich die Stromversorgung an?

Verwenden Sie ein Pluskabel mit einem Querschnitt von ≥16 mm² direkt an der Batterie mit einer Sicherung in der Nähe. Das Minuskabel muss an einem sauberen Massepunkt der Karosserie angeschraubt werden (nicht am Minuspol der Batterie). Trennen Sie während der Montage die Batterie ab.

Welche Lautsprecherimpedanz kann ich verwenden?

Lautsprecher mit einer Impedanz von 2 bis 4 Ohm werden empfohlen. Im Stereomodus ist der Verstärker bei 2 Ohm stabil. Im überbrückten Modus (Mono) beträgt die Mindestimpedanz 4 Ohm.

Wie stelle ich den Crossover-Filter ein?

Verwenden Sie den Schalter auf der Oberseite des Verstärkers, um zwischen LP (Tiefpass), HP (Hochpass) oder Full zu wählen. Stellen Sie dann die Grenzfrequenz mit dem entsprechenden Potentiometer ein: 40-120 Hz für LP, 40-250 Hz für HP. Für einen Subwoofer wählen Sie LP und stellen die Frequenz zwischen 40 und 120 Hz ein.

Wozu dient der Bass Boost?

Der Bass Boost ermöglicht es, den Basspegel um bis zu +18 dB bei 45 Hz zu erhöhen. Stellen Sie ihn nach Ihren Wünschen ein, aber achten Sie darauf, die Lautsprecher nicht zu übersteuern.

Wie stelle ich den Gain (Eingangsempfindlichkeit) ein?

Der Gain passt den Verstärker an die Ausgangsspannung Ihres Radios an. Drehen Sie das GAIN-Potentiometer, bis Sie eine saubere Lautstärke ohne Verzerrung erhalten. Der Bereich beträgt 0,3 bis 8 V. Verwenden Sie den Gain nicht als Lautstärkeregler.

Was tun, wenn die rote LED leuchtet?

Die rote LED zeigt einen Schutzmodus an. Mögliche Ursachen: Kurzschluss, Überhitzung, zu niedrige Impedanz, Stromversorgungsproblem. Überprüfen Sie die Anschlüsse, die Lautsprecherimpedanz und die Belüftung. Der Verstärker setzt sich automatisch zurück, wenn der Fehler behoben ist.

Kann ich eine Sicherung durch eine stärkere ersetzen?

Nein, ersetzen Sie niemals eine Sicherung durch ein Modell mit höherem Nennwert und überbrücken Sie sie nicht. Verwenden Sie nur eine Sicherung mit dem gleichen Wert, um Schäden am Verstärker zu vermeiden.

Wie funktioniert der Tri-Mode-Betrieb?

Der Tri-Mode ermöglicht es, zwei Lautsprecher in Stereo an den linken und rechten Kanal anzuschließen und einen dritten im Mono-Modus (überbrückt) an beide Kanäle. Dazu ist ein Tiefpassfilter für den Subwoofer erforderlich. Konsultieren Sie das Anschlussdiagramm (Abb. 6 der Anleitung).

Wie schließe ich den Verstärker an ein Radio ohne Cinch-Ausgang an?

Verwenden Sie einen ISO-Cinch-Adapter oder einen Lautsprecherpegelwandler. Schließen Sie die Lautsprecherausgänge des Radios an den Hochpegeleingang des Verstärkers (über die entsprechenden Kabel) oder an einen Wandler an. Wenn Ihr Radio einen Cinch-Ausgang hat, verwenden Sie hochwertige RCA-Kabel.

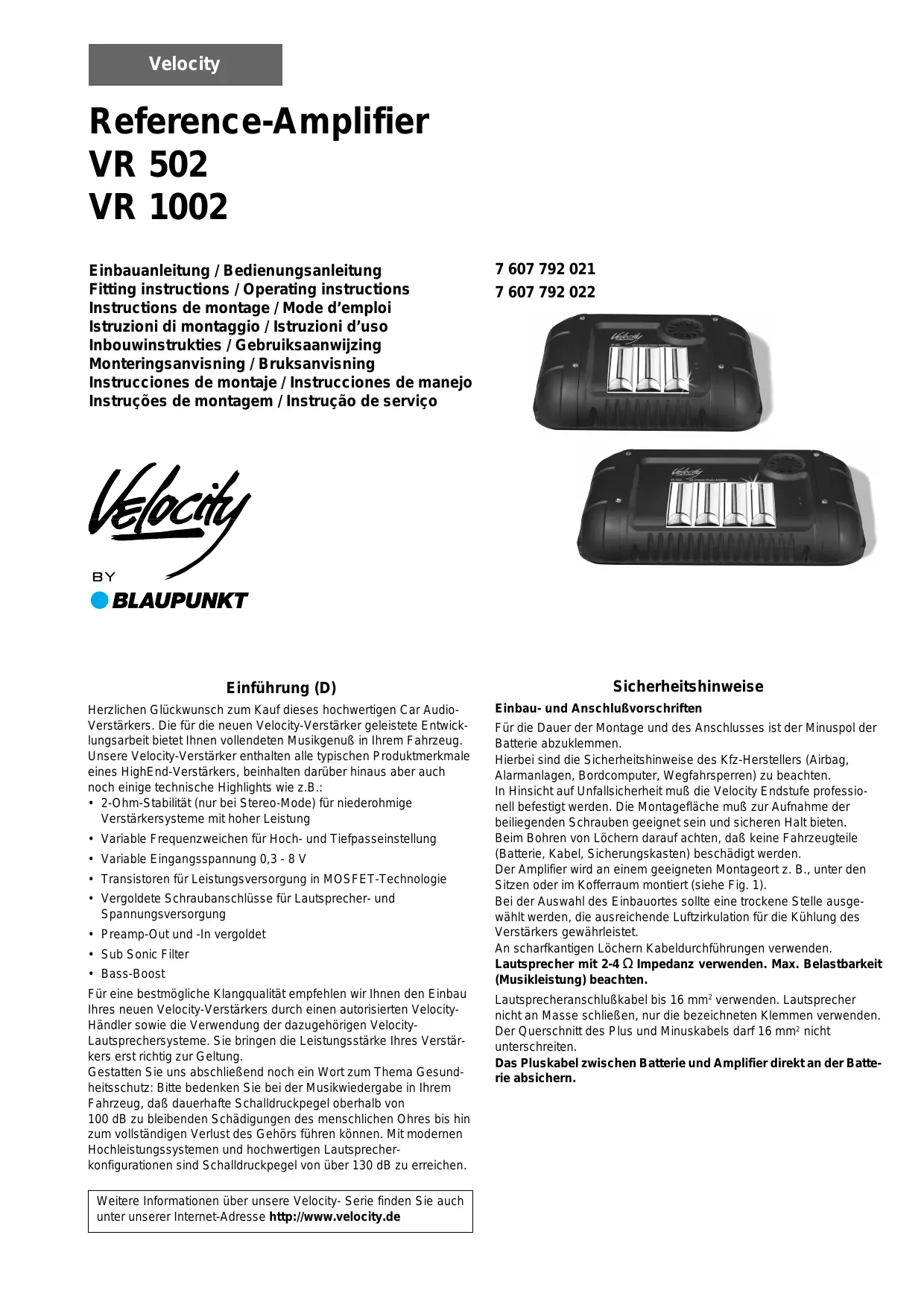

BEDIENUNGSANLEITUNG VELOCITY VR 502/ VR 1002 BLAUPUNKT

Herzlichen Glückwunsch zum Kauf dieses hochwertigen Car Audio-Verstärkers. Die für die neuen Velocity-Verstärker geleistete Entwicklungsarbeit bietet Ihnen vollendeten Musikgenuß in Ihrem Fahrzeug. Unsere Velocity-Verstärker enthalten alle typischen Produktmerkmale eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch einige technische Highlights wie z.B.:

• 2-Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige Verstärkersysteme mit hoher Leistung
• Variable Frequenzweichen für Hoch- und Tiefpasseinstellung
  • Variable Eingangsspannung 0,3 - 8 V
• Transistoren für Leistungsversorgung in MOSFET-Technologie
• Vergoldete Schraubanschlüsse für Lautsprecher- und Spannungsversorgung
• Preamp-Out und -In vergoldet
• Sub Sonic Filter
• Bass-Boost

Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau Ihres neuen Velocity-Verstärkers durch einen autorisierten Velocity-Händler sowie die Verwendung der dazugehörigen Velocity-Lautsprechersysteme. Sie bringen die Leistungsstärke Ihres Verstärkers erst richtig zur Geltung.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohres bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecher-

konfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Weitere Informationen über unsere Velocity- Serie finden Sie auch unter unserer Internet-Adresse http://www.velocity.de

7 607 792 021

7 607 792 022

Einbau- und Anschlußvorschriften

Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten. In Hinsicht auf Unfallsicherheit muß die Velocity Endstufe professionell befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B., unter den Sitzen oder im Kofferraum montiert (siehe Fig. 1).

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet.

An scharfkantigen Löchern Kabeldurchführungen verwenden.

Lautsprecher mit 2-4 Ω Impedanz verwenden. Max. Belastbarkeit (Musikleistung) beachten.

Lautsprecheranschlußkabel bis 16 mm² verwenden. Lautsprecher nicht an Masse schließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus und Minuskabels darf 16 mm² nicht unterschreiten.

Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie absichern.

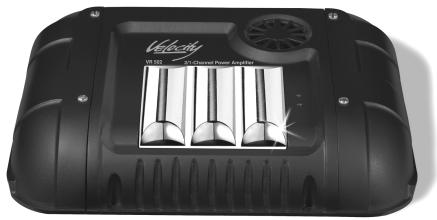

Velocity Reference Amplifier VR 502/1002

Der Amplifier eignet sich zum Anschluß an Autoradios mit Cinch-Anschluß.

Für den Anschluß an Autoradios mit ISO-Anschluß bitte Blaupunkt ISO-Cinch Adapter verwenden.

Einsatzmöglichkeiten und Lautsprecheranschluß:

	VR 502		VR 1002
Max Power4 Ohm	2x100/1x300 Watt	Fig. 5	2x200/1x600 Watt
Max Power2 Ohm	2x150/1x400 Watt	Fig. 5	2x300/1x1000 Watt
RMS Power4 Ohm	2x50 / 1x150 Watt(THD @ 0,05 %)	Fig. 5	2x100/1x300 Watt(THD @ 0,05 %)
RMS Power2 Ohm	2x75 / 1x200 Watt(THD @ 0,05 %)	Fig. 5	2x150/1x500 Watt(THD @ 0,05 %)
Frequenzgang- 3 dB	10 Hz - 70000 Hz		10 Hz - 70000 Hz
Signal-Rausch-abstand	>95 dB		>95 dB
Eingangs-empfindlichkeit	0,3 - 8 V		0,3 - 8 V
Hochpassfilter(High Pass)	40 - 250 Hz		40 - 250 Hz
Tiefpassfilter(Low Pass)	40 - 120 Hz		40 - 120 Hz
Bass Boost	+10 dB (45 Hz)		+10 dB (45 Hz)
AbmessungenBxHxT (mm)	382 x 70 x 290		482 x 72 x 290

Tri - Mode

Sie können 2 Lautsprecher betreiben und gleichzeitig einen dritten Lautsprecher im Mono - Betrieb (Brückenbetrieb) dazuschalten (siehe Fig. 6).

Plus-/Minus-Anschluß

Wir empfehlen einen Mindestquerschnitt von 16 mm ^2 . Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. Den Sicherungshalter in der Nähe der Batterie anschließen.

An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Anschlußbeispiele

Anschluß der Spannungsversorgung ...... Fig. 2

Anschluß an Autoradios mit Cinch-Ausgang ...... Fig. 3

Anschluß an Autoradios mit Lautsprecher-Ausgang ...... Fig. 4

Lautsprecheranschlüsse ...... Fig. 5

Tri - Mode ...... Fig. 6

Beim Anschluß über die Cinch- oder Lautsprecherbuchsen des Autoradios muß die Schaltleitung angeschlossen werden. √o+12V

Regler GAIN

Mit Hilfe des Gain Reglers kann die Eingangsempfindlichkeit der Velocity Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepaßt werden.

Der Einstellbereich reicht von 0,3 V bis 8 V.

Bei Anschluß eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Bitte bemerken Sie das der Gain Adjust Regler keine Lautstärkeeinstellung ist!

Preamp-INPUT

Vorverstärker- Eingänge für rechten (right) und linken (left) Kanäle. Zu diesem Anschluß verwenden Sie bitte hochwertige Velocity-Chinch/RCA-Kabel.

Preamp - OUTPUT

Ausgänge für den Anschluß eines weiteren Verstärkers (Bildung von Amplifier-Ketten). Für diesen Anschluß verwenden Sie bitte ebenfalls hochwertige Velocity-Chinch / RCA-Kabel).

LP / HP / FULL - Schalter

Selektieren Sie vor der Montage den Crossover Schalter der Endstufe um den Tiefpassfilter (LP), den Hochpassfilter (HP) oder Fullrange (Full) einzustellen. Bei der Position Full wird der volle Frequenzgang am Ausgang benutzt.

Der Einsatz der integrierten Frequenzweichen ist vor allen sinnvoll bei Mehrwege- Soundsystemen mit separatem Subwoofer.

Um einen Subwoofer sinnvoll zu betreiben und somit den besten Klang zu erreichen, ist es notwendig diesen frequenzmäßig abzukoppeln um ihm nur die tiefen (Bässe) Frequenzen zuzuführen.

Um dieses zu tun wählen Sie LP und regeln Sie mit Hilfe des Übergangsfrequenzreglers die obere Frequenz zwischen 40 Hz und 120 Hz. Somit wird jeder Subwoofer optimal abgekoppelt.

Bei der Selektion HP kann mit dem zugehörigen Übergangsfrequenzregler die untere Grenzfrequenz zwischen 40 Hz und 250 Hz variiert werden.

Zur genauen akustischen Abstimmung der Frequenzweiche empfehlen wir Ihnen die Beratung durch einen Velocity Fachhändler.

Die technischen Daten der eingesetzten Lautsprecher müssen bei der Abstimmung der Frequenzweiche unbedingt berücksichtigt werden.

Übergangsfrequenzregler (LP + HP)

Ist über den Crossover Schalter die Frequenzweiche aktiviert (Lowpass oder Highpass), kann mit dem entsprechenden Regler die Übergangsfrequenz des jeweiligen Filters zwischen 40 Hz und 250 Hz bzw. 40Hz und 120Hz stufenlos eingestellt werden. Bei Fullrange-Betrieb ist dieser Regler ohne Funktion.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Baßwiedergabe des Velocity-Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +18 dB.

Subsonic-Filter

Das Subsonic-Filter dient dem Verstärkerbetrieb bei angeschlossenem Subwoofer. Es kann zugeschaltet werden um den Subwoofer vor mechanischer Überlastung durch tiefe nicht mehr in den Hörbereich fallende Frequenzen zu schützen.

Input-MODE

ST (Stereo): Um den Velocity Verstärker im 2-Kanal-Betrieb zu betreiben

L (mono): Um den Velocity Verstärker im 1-Kanal-Betrieb zu betreiben. Das Mono-Eingangssignal wird hierbei auf den linken Kanal gegeben. Die Lautsprecher werden im Mono-Betrieb (Brückenbetrieb) dazugeschaltet.

Integrierte Sicherungen (FUSE)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung bitte niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Betriebsanzeige (POWER / PROTECT)

Grünes Licht: Endstufe an, regulärer Betriebszustand

Rotes Licht: Endstufe ist elektronisch abgeschaltet da Fehlerfall vorliegt. Änderungen vorbehalten
