Producttype	Autoversterker
Merk	Blaupunkt
Model	VELOCITY VR 502 / VR 1002
Max. vermogen (4 Ω)	2x100 W (VR 502) / 2x200 W (VR 1002)
Max. vermogen (2 Ω)	2x150 W (VR 502) / 2x300 W (VR 1002)
RMS-vermogen (4 Ω)	2x50 W / 1x150 W (VR 502) ; 2x100 W / 1x300 W (VR 1002)
RMS-vermogen (2 Ω)	2x75 W / 1x200 W (VR 502) ; 2x150 W / 1x500 W (VR 1002)
Frequentierespons	10 Hz - 70 000 Hz (-3 dB)
Signaal-ruisverhouding	>95 dB
Inganggevoeligheid	0,3 V - 8 V
Hoogdoorlaatfilter	40 Hz - 250 Hz
Laagdoorlaatfilter	40 Hz - 120 Hz
Subsonisch filter	Ja, instelbaar
Bass Boost	0 dB tot +18 dB (45 Hz)
Luidsprekerimpedantie	2 - 4 Ω
Aanbevolen kabeldoorsnede	≥16 mm²
Ingebouwde zekeringen	Ja, overschrijd de nominale waarde niet
Werkingsindicator	Groene led (normaal) / rode led (beveiliging)
Afmetingen L x H x D (VR 502)	382 x 70 x 290 mm
Afmetingen L x H x D (VR 1002)	482 x 72 x 290 mm
Voorversterker in-/uitgangen	Vergulde cinch/RCA
Tri-Mode werking	Ja (2 luidsprekers + 1 subwoofer in brug)

Veelgestelde vragen - VELOCITY VR 502/ VR 1002 BLAUPUNKT

Wat is het maximale vermogen van de versterker?

Het maximale vermogen is afhankelijk van het model en de impedantie. Voor de VR 502: 2x100 W (4 Ω), 2x150 W (2 Ω), 1x300 W (in brug 4 Ω). Voor de VR 1002: 2x200 W (4 Ω), 2x300 W (2 Ω), 1x600 W (in brug 4 Ω). In RMS zijn de waarden ongeveer de helft.

Hoe sluit ik de voeding aan?

Gebruik een positieve kabel met doorsnede ≥16 mm² direct op de accu met een zekering vlakbij de accu. De negatieve kabel moet worden aangesloten op een schoon massapunt van de carrosserie (niet op de minpool van de accu). Koppel tijdens de montage de accu los.

Welke luidsprekerimpedantie kan ik gebruiken?

Luidsprekers met een impedantie van 2 tot 4 ohm worden aanbevolen. In stereomodus is de versterker stabiel op 2 ohm. In brugmodus (mono) is de minimale impedantie 4 ohm.

Hoe stel ik het crossoverfilter in?

Gebruik de schakelaar bovenop de versterker om te kiezen tussen LP (laagdoorlaat), HP (hoogdoorlaat) of Full. Stel vervolgens de kantelfrequentie in met de bijbehorende potentiometer: 40-120 Hz voor LP, 40-250 Hz voor HP. Kies voor een subwoofer LP en stel de frequentie in tussen 40 en 120 Hz.

Waar dient de Bass Boost voor?

De Bass Boost verhoogt het basniveau tot +18 dB bij 45 Hz. Stel het naar wens in, maar pas op dat u de luidsprekers niet overstuurt.

Hoe stel ik de Gain (ingangsgevoeligheid) in?

De Gain past de versterker aan de uitgangsspanning van uw autoradio aan. Draai aan de GAIN-potentiometer tot u een schoon volume zonder vervorming krijgt. Het bereik is 0,3 tot 8 V. Gebruik de Gain niet als volumeregelaar.

Wat moet ik doen als de rode led brandt?

De rode led geeft beveiliging aan. Mogelijke oorzaken: kortsluiting, oververhitting, te lage impedantie, voedingsprobleem. Controleer de aansluitingen, de luidsprekerimpedantie en de ventilatie. De versterker reset zich automatisch wanneer het probleem is opgelost.

Kan ik een zekering vervangen door een sterkere?

Nee, vervang nooit een zekering door een exemplaar met een hogere waarde en overbrug deze niet. Gebruik alleen een zekering met dezelfde waarde om schade aan de versterker te voorkomen.

Hoe werkt de Tri-Mode?

Met Tri-Mode kunt u twee luidsprekers in stereo aansluiten op de linker- en rechterkanaal, en een derde in mono (brug) op beide kanalen. Dit vereist een laagdoorlaatfilter voor de subwoofer. Raadpleeg het aansluitschema (fig. 6 in de handleiding).

Hoe sluit ik de versterker aan op een autoradio zonder cinch-uitgang?

Gebruik een ISO-Cinch adapter of een luidsprekerniveau omzetter. Sluit de luidsprekeruitgangen van de autoradio aan op de hoogspanningsingang van de versterker (via de juiste draden) of op een omzetter. Als uw autoradio een cinch-uitgang heeft, gebruik dan kwalitatieve RCA-kabels.

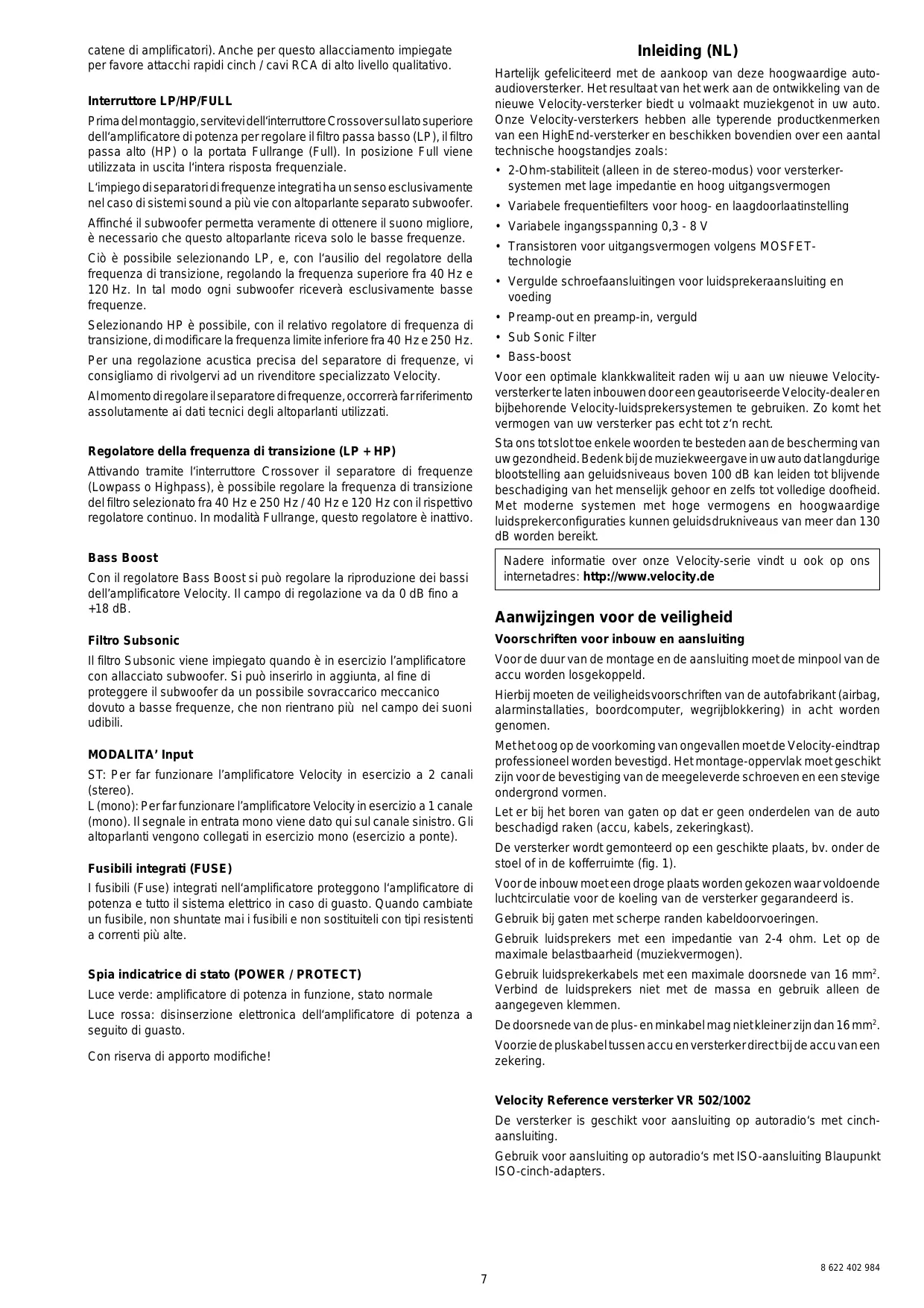

GEBRUIKSAANWIJZING VELOCITY VR 502/ VR 1002 BLAUPUNKT

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige auto-audioversterker. Het resultaat van het werk aan de ontwikkeling van de nieuwe Velocity-versterker biedt u volmaakt muziekgenot in uw auto. Onze Velocity-versterkers hebben alle typerende productkenmerken van een HighEnd-versterker en beschikken bovendien over een aantal technische hoogstandjes zoals:

• 2-Ohm-stabiliteit (alleen in de stereo-modus) voor versterker-systemen met lage impedantie en hoog uitgangsvermogen
• Variabele frequentiefilters voor hoog- en laagdoorlaatinstelling
  • Variabele ingangsspanning 0,3 - 8 V
• Transistoren voor uitgangsvermogen volgens MOSFET-technologie
• Vergulde schroefaansluitingen voor luidsprekeraansluiting en voeding
• Preamp-out en preamp-in, verguld
• Sub Sonic Filter
• Bass-boost

Voor een optimale klankkwaliteit raden wij u aan uw nieuwe Velocity-versterker te laten inbouwen door een geautoriseerde Velocity-dealer en bijbehorende Velocity-luidsprekersystemen te gebruiken. Zo komt het vermogen van uw versterker pas echt tot z'n recht.

Sta ons tot slot toe enkele woorden te besteden aan de bescherming van uw gezondheid. Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveaus boven 100 dB kan leiden tot blijvende beschadiging van het menselijk gehoor en zelfs tot volledige doofheid. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsdrukniveaus van meer dan 130 dB worden bereikt.

Nadere informatie over onze Velocity-serie vindt u ook op ons internetadres: http://www.velocity.de

Aanwijzingen voor de veiligheid

Voorschriften voor inbouw en aansluiting

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij moeten de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boordcomputer, wegrijblokkering) in acht worden genomen.

Met het oog op de voorkoming van ongevallen moet de Velocity-eindtrap professioneel worden bevestigd. Het montage-oppervlak moet geschikt zijn voor de bevestiging van de meegeleverde schroeven en een stevige ondergrond vormen.

Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd raken (accu, kabels, zekeringkast).

De versterker wordt gemonteerd op een geschikte plaats, bv. onder de stoel of in de kofferruimte (fig. 1).

Voor de inbouw moet een droge plaats worden gekozen waar voldoende luchtcirculatie voor de koeling van de versterker gegarandeerd is.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedantie van 2-4 ohm. Let op de maximale belastbaarheid (muziekvermogen).

Gebruik luidsprekerkabels met een maximale doorsnede van 16 mm ^2 . Verbind de luidsprekers niet met de massa en gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 16 mm ^2 .

Voorzie de pluskabel tussen accu en versterker direct bij de accu van een zekering.

Velocity Reference versterker VR 502/1002

De versterker is geschikt voor aansluiting op autoradio's met cinchaansluiting.

Gebruik voor aansluiting op autoradio's met ISO-aansluiting Blaupunkt ISO-cinch-adapters.

Toepassings- en schakelingsmogelijkheden

VR 502		VR 1002
Max Power4 Ohm	2x100/1x300 Watt	Fig. 5	2x200/1x600 Watt
Max Power2 Ohm	2x150/1x400 Watt	Fig. 5	2x300/1x1000 Watt
RMS Power4 Ohm	2x50/1x150 Watt(THD @ 0,05 %)	Fig. 5	2x100/1x300 Watt(THD @ 0,05 %)
RMS Power2 Ohm	2x75/1x200 Watt(THD @ 0,05 %)	Fig. 5	2x150/1x500 Watt(THD @ 0,05 %)
Frequentie-omvang - 3 dB	10 Hz - 70000 Hz		10 Hz - 70000 Hz
Signaal-ruis-verhouding	>95 dB		>95 dB
Ingangs-gevoeligheid	0,3 - 8 V		0,3 - 8 V
Hoogdoorlaat-filter (high pass)	40 - 250 Hz		40 - 250 Hz
Laagdoorlaat-filter (low pass)	40 - 120 Hz		40 - 120 Hz
Bass Boost	+10 dB (45 Hz)		+10 dB (45 Hz)
Afmetingenbxhxd (mm)	382 x 70 x 290		482 x 72 x 290

Tri-Mode

U kunt twee luidsprekers gebruiken en tegelijkertijd een derde luidspreker met monoweergave (brugfunctie) eraan toevoegen (fig. 6).

Plus-/minaansluiting

Wij bevelen een minimale doorsnede aan van 16 mm ^2 . Verbind een in de handel verkrijgbare pluskabel met de accu en sluit deze aan via de zekeringhouder. Sluit de zekeringhouder aan in de nabijheid van de accu.

Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast aan een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie), niet aan de minpool van de accu. Krab het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Voorbeelden voor aansluiting

Aansluiting op de voeding ...... fig. 2

Aansluiting op autoradio's met cinch-uitgang ...... fig. 3

Aansluiting op autoradio's met luidsprekeruitgang ...... fig. 4

Voorbeelden van aansluiting van de luidsprekers ...... fig. 5

Tri - Mode ...... fig. 6

Bij aansluiting via de cinch- of luidsprekeruitgang van de autoradio moet de schakelkabel worden aangesloten. - +12V

Regelaar (GAIN)

Met behulp van de gain-regelaar kan de ingangsgevoeligheid van de Velocity-eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio.

De waarde is instelbaar tussen 0,3 en 8 V.

Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de opgaven van de fabrikant.

Houd er rekening mee dat de gain adjust-regelaar geen volume-instelling is!

Preamp-INPUT

Voorversterkeringang voor rechter- (right) en linkerkanaal (left). Gebruik voor deze aansluiting hoogwaardige Velocity cinch/RCA-kabels.

Preamp-OUTPUT

Uitgang voor aansluiting van een tweede versterker (opbouw van amplifier-ketens). Ook voor deze aansluiting hoogwaardige velocity-cinch / RCA-kabel gebruiken s.v.p.

LP/HP/FULL-schakelaar

Kies vóór de montage met de crossover-schakelaar op de bovenkant van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. Bij de positie FULL wordt de volledige frequentie-omvang bij de uitgang gebruikt.

Het gebruik van de geïntegreerde frequentie-doorlaatfilters is vooral zinvol bij meerweg-geluidssystemen met aparte subwoofer.

Om een subwoofer zinvol te gebruiken en daarmee de beste klank te bereiken, is het noodzakelijk deze van bepaalde frequenties af te sluiten zodat alleen de lage frequenties (bassen) eraan worden doorgegeven.

Kies hiervoor LP en stel m.b.v. de overgangsfrequentieregelaar de bovenste frequentie in tussen 40 Hz en 120 Hz. Hiermee wordt elke subwoofer optimaal afgesloten van hogere frequenties.

Bij de keuze HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerd tussen 40 Hz en 250 Hz.

Voor de exacte akoestische afregeling van de frequentie-doorlaatfilters raden wij u aan advies in te winnen bij een Velocity-dealer.

De technische gegevens van de aangesloten luidsprekers moeten bij de afstemming van de frequentiefilters beslist in acht worden genomen.

Overgangsfrequentieregelaars (LP + HP)

Wanneer via de crossover-schakelaar het frequentie-doorlaatfilter geactiveerd is (lowpass of highpass), kan de overgangsfrequentie van het desbetreffende filter met de overeenkomstige regelaar traploos worden ingesteld tussen 40 Hz en 250 Hz / 40 Hz en 120 Hz. Bij fullrangeweergave heeft deze regelaar geen functie.

Bass Boost

Met behulp van de Bass Boost-regelaar kan de basweergave van de Velocity-versterker worden ingesteld. Het instelbereik loopt van 0 dB tot +18 dB.

Subsonic-filter

Het subsonic-filter dient voor toepassing van de versterker worden er een subwoofer is aangesloten. Het kan extra worden ingeschakeld om de subwoofer te beschermen tegen mechanische overbelasting door lage, niet meer binnen het hoorbare gebied vallende frequenties.

Input-MODE

ST: om de Velocity-versterker te gebruiken voor tweekanaalsweergave (stereo)

L(mono): om de Velocity-versterker te gebruiken voor eenkanaalsweergave (mono). Het mono-ingangssignaal wordt hierbij in het linkerkanaal ingevoerd. De luidsprekers worden bij monoweergave (brugweergave) bijgeschakeld.

Geïntegreerde zekeringen (FUSE)

De in de versterker geïntegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van storingen. Wanneer een zekering wordt vervangen, mogen nooit zekeringen worden overbrugd of worden vervangen door types met een hogere stroomsterkte.

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld omdat een storing is opgetreden.

Wijzigingen voorbehouden!
