Producttype	Monokanaal subwooferversterker
Merk	Blaupunkt
Model	Blue Magic XLB 300 A
Maximaal vermogen	300 W (RMS niet gespecificeerd, geschat 150 W RMS)
Voeding	12 V DC (accu voertuig)
Ingebouwde zekering	20 A
Ingangsgevoeligheid (GAIN)	0,2 V tot 10 V
Frequentiebereik	25 Hz tot 150 Hz (variabel filter)
Bass Boost	0 dB tot +12 dB
Audio-ingangen	Cinch (RCA) en hoog niveau (luidspreker)
Instelbare fase	Ja (schakelaar 0°/180°)
Automatisch inschakelen	Auto Turn On (audiosignaal of Remote)
Bedrade afstandsbediening	Ja (voor afstandsbediening GAIN)
Beveiliging	Groene LED (aan), rode LED (fout)
Afmetingen (ca.)	200 x 150 x 50 mm
Gewicht (ca.)	1,5 kg
Aanbevolen kabeldoorsnede	minimaal 6 mm²
Onderhoud	Reinigen met een droge doek, vermijd vocht
Veiligheidsinstructies	Accu loskoppelen vóór montage, gebruik een zekering nabij de accu
Garantie	Fabrikant (voorwaarden op www.blaupunkt.com)

Veelgestelde vragen - BLUE MAGIC XLB 300 A BLAUPUNKT

Hoe sluit ik de BLUE MAGIC XLB 300 A versterker aan op een auto-accu?

Sluit de positieve kabel (aansluiting 9) aan op de accu via een zekeringhouder (maximaal 20 A zekering op 30 cm van de accu). De negatieve kabel (aansluiting 11) moet worden aangesloten op de massa van het voertuig (carrosserie) en niet op de negatieve pool van de accu. Gebruik een kabeldoorsnede van minimaal 6 mm².

Wat is het verschil tussen Cinch- en hoog-niveau-ingangen?

De Cinch-ingangen (RCA) worden gebruikt met een autoradio die is uitgerust met voorversterkte uitgangen. De hoog-niveau-ingangen (aansluitingen 5 en 6) worden rechtstreeks aangesloten op de luidsprekeruitgangen van de autoradio. Gebruik slechts één type ingang tegelijk.

Hoe stel ik de ingangsgevoeligheid (GAIN) in?

De GAIN-regeling (14) past de gevoeligheid van de versterker aan de uitgangsspanning van de autoradio aan (0,2 V tot 10 V). Draai hem geleidelijk naar rechts totdat u een bevredigend geluidsniveau krijgt zonder vervorming. Overmatig instellen kan de luidspreker beschadigen.

Wat moet ik doen als de rode LED gaat branden?

De rode LED geeft een fout aan (kortsluiting, overbelasting, oververhitting). Controleer de aansluitingen, de zekering (20 A) en of de versterker niet oververhit raakt. Als het probleem aanhoudt, raadpleeg dan een professional.

Hoe gebruik ik de bedrade afstandsbediening?

Sluit de afstandsbediening aan op de REMOTE-aansluiting (2). Eenmaal aangesloten, wordt de GAIN-regeling op de versterker uitgeschakeld en gebeurt deze via de afstandsbediening. Hiermee kunt u het basniveau vanuit de bestuurdersstoel aanpassen.

Wat is de aanbevolen afsnijfrequentie voor een subwoofer?

Stel het X-OVER-filter (13) in tussen 80 Hz en 120 Hz voor een harmonieuze integratie met de hoofdluidsprekers. Begin bij 80 Hz en pas aan naar uw voorkeur.

Kan ik de versterker gebruiken met een autoradio zonder Remote-uitgang?

Ja, de versterker heeft een Auto Turn On-modus (schakelaar ④) die het audiosignaal op de hoog-niveau-ingangen detecteert. Hij schakelt automatisch in wanneer er een signaal aanwezig is en schakelt uit na 60 seconden zonder signaal.

Hoe stel ik de fase (PHASE) in?

De faseschakelaar (③) maakt het mogelijk de polariteit om te keren (0° of 180°). Pas deze aan zodat de bas consistent is met de rest van het systeem, zonder gevoel van vertraging of opheffing.

Welke kabels moet ik gebruiken voor de installatie?

Gebruik stroomkabels met een minimale doorsnede van 6 mm², een afgeschermde RCA-kabel voor de signalen en kwaliteitsluidsprekerkabel voor de hoog-niveau-ingangen. Zorg ervoor dat de aansluitingen stevig en geïsoleerd zijn.

Hoe reinig en onderhoud ik de versterker?

Koppel het apparaat los vóór het reinigen. Gebruik een zachte, droge doek. Vermijd vloeistoffen of chemicaliën. Zorg voor een goede luchtcirculatie rond de versterker om oververhitting te voorkomen.

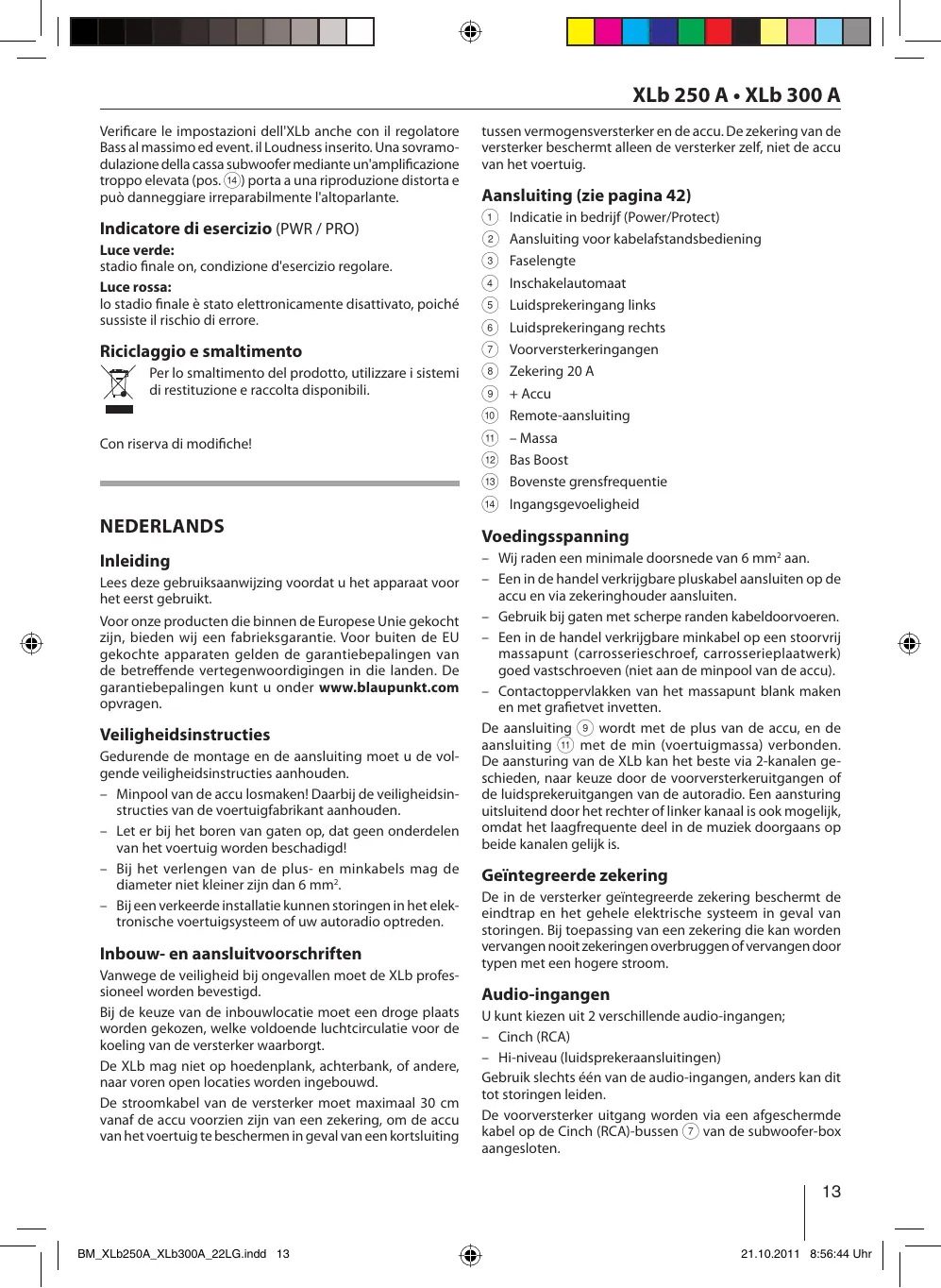

GEBRUIKSAANWIJZING BLUE MAGIC XLB 300 A BLAUPUNKT

Lees deze gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt.

Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. Voor buiten de EU gekochte apparaten gelden de garantiebepalingen van de betreffende vertegenwoordigingen in die landen. De garantiebepalingen kunt u opvragen via www.blaupunkt.com.

Veiligheidsinstructies

Gedurende de montage en de aansluiting moet u de volgende veiligheidsinstructies aanhouden.

• Minpool van de accu losmaken! Daarbij de veiligheidsinstructies van de voertuigfabrikant aanhouden.
• Let er bij het boren van gaten op, dat geen onderdelen van het voertuig worden beschadigd!
• Bij het verlengen van de plus- en minkabels mag de diameter niet kleiner zijn dan 6 mm².
• Bij een verkeerde installatie kunnen storingen in het elektronische voertuigsysteem of uw autoradio optreden.

Inbouw- en aansluitvoorschriften

Vanwege de veiligheid bij ongevallen moet de XLb professioneel worden bevestigd.

Bij de keuze van de inbouwlocatie moet een droge plaats worden gekozen, welke voldoende luchtcirculatie voor de koeling van de versterker waarborgt.

De XLb mag niet op hoedenplank, achterbank, of andere naar voren open locaties worden ingebouwd.

De stroomkabel van de versterker moet maximaal 30 cm vanaf de accu voorzien zijn van een zekering, om de accu van het voertuig te beschermen in geval van een kortsluiting

tussen vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu van het voertuig.

Aansluiting (zie pagina 42)

① Indicatie in bedrijf (Power/Protect) ② Aansluiting voor kabelafstandsbediening ③ Faselengte ④ Inschakelautomaat ⑤ Luidsprekeringang links ⑥ Luidsprekeringang rechts ⑦ Voorversterkeringangen ⑧ Zekering 20 A 9 +Accu Remote-aansluiting (11) - Massa 12 Bas Boost 13 Bovenste grensfrequentie 14 Ingangsgevoeligheid

Voedingsspanning

• Wij raden een minimale doorsnede van 6 mm² aan.
• Een in de handel verkrijgbare pluskabel aansluiten op de accu en via zekeringhouder aansluiten.
• Gebruik bij gaten met scherpe randen kabeldoorvoeren.
• Een in de handel verkrijgbare minkabel op een stofvrij massapunt (carrosserieschroef, carrosserieplaatwerk) goed vastschroeven (niet aan de minpool van de accu).
• Contactoppervlakken van het massapunt blank maken en met grafietvet invetten.

De aansluiting 9 wordt met de plus van de accu, en de aansluiting 11 met de min (voertuigmassa) verbonden. De aansturing van de XLb kan het beste via 2 kanalen geschieden, maar keuze door de voorversterkeruitgangen of de luidsprekeruitgangen van de autoradio. Een aansturing uitsluitend door het rechter of linker kanaal is ook mogelijk, omdat het laagfrequente deel in de muziek doorgaans op beide kanalen gelijk is.

Geïntegreerde zekering

De in de versterker geïntegreerde zekering beschermt de eindtrap en het gehele elektrische systeem in geval van storingen. Bij toepassing van een zekering die kan worden vervangen, nooit zekeringen overbruggen of vervangen door typen met een hogere stroom.

Audio-ingangen

U kunt kiezen uit 2 verschillende audio-ingangen;

• Cinch (RCA)
• Hi-niveau (luidspreker aansluitingen)

Gebruik slechts een van de audio-ingangen, anders kan dit tot storingen leiden.

De voorversterkeruitgang wordt via een afgeschermde kabel op de Cinch (RCA)-bussen 7 van de subwoofer-box aangesloten.

XLb 250 A • XLb 300 A

Bij aansturing door de luidsprekeruitgangen worden de ingangsleidingen Pos. (5) / (6) naar de dichtstbijgelegen luidsprekerkabels (voor- of achterkant) links en rechts gevoerd. Deze worden opgesplitst en met de ingangsaansluitingen verbonden. De polariteit van de aansluitingen + of - moet absoluut worden aangehouden. Ook brug-eindtrappen (BTL) kunnen direct, zonder extra adapter, worden aangesloten.

In-/uitschakelen

Een bijzonderheid van de XLb is de inschakelautomaat. Deze wordt via de schakelaar AUTO TURN ON (4) ingesteld:

- REM

In-/uitschakelen via de autoradio. De Remote-aansluiting 10 van de XLb moet met een schakelbare 12V-spanningsbron (bijv. schakeluitgang van de autoradio) zijn verbonden.

- DC OFFSET*

In-/uitschakelen via de luidsprekeraansluitingen 5/6

- AUDIO*

In-/uitschakelen via Cinch (RCA) ⑦.

• Bij ingang van een muzieksignaal schakelt de subwoofer-box zichstandig in. Wanneer het muzieksignaal langer dan 60 seconden uitblijft, dan schakelt de XLb zichzelf automatisch weer UIT.

GAIN regelaar

Met behulp van de GAIN regelaar 14 kan de ingangsgevoeligheid van de eindtrap aan de uitgangsspanning van uw autoradio-voorversterkeruitgang worden aangepast.

Het instelbereik loopt van 0,2 V tot 10 V.

Bij het aansluiten van een autoradio van een andere producent moet de ingangsgevoeligheid overeenkomstig de opgave van de producent worden aangepast.

De GAIN-regelaar kan ook via de meegeleverde kabel-afstandsbediening worden bediend. Daarvoor moet de afstandsbediening op de bus REMOTE 2 van de XLb+ zijn aangesloten. Zolang de afstandsbediening is aangesloten, hebben wijzigingen die op de GAIN-regelaar van de subwooferbox worden uitgevoerd geen effect.

Hierbij nog enige belangrijke toelichtingen:

Door de regelaar rechtsom te draaien wordt de ingangsgevoeligheid van de versterker verhoogd en daarmee ook het volume. Het gaat hier echter niet om een volumeregeling; in de eindstand kan geen hogere versterkerprestatie worden bereikt, ook wanneer dit in eerste instantie zo klinkt. Het systeem verhoogt slechts sneller het volume, wanneer het volume van de autoradio omhoog wordt gedraaid.

BAS BOOST

Met behulp van de BAS BOOST-regelaar 12 kan de basweergave van de versterker worden ingesteld.

Het instelbereik loopt van 0 dB tot +12 dB.

X-OVER frequentie-instelling

De X-OVER-regelaar 13 maakt de instelling van de gewenste beginfrequentie mogelijk.

Voorbeeld:

Bij een instelling van 150 Hz heeft de versterker een frequentiebereik van 25 Hz tot 150 Hz.

Instellingen

Als basisinstelling voor de inbedrijfname raden wij de volgende regelaarposities aan: Gevoeligheid (GAIN) Pos. op minimum, Fase (PHASE) Pos. 3 op 0°, Filter (X-OVER) Pos. op ca. 80 Hz. Schakel de installatie in en kies een muziekstuk met goede basweergave.

Draai het volume omhoog op de autoradio tot het gewenste niveau. Draai vervolgens de GAIN-regelaar 14 voorzichtig zo ver open, dat een duidelijke versterking van het basniveau hoorbaar is. Kies vervolgens met de X-OVER-regelaar 13 een filterinstelling die een goede continue bas als resultaat heeft. Eventueel moet u de Gain-regelaarinstelling 14 en de filterinstelling 13 beurtelings optimaliseren.

Bij een dreunende bas met overdreven volume is een filterinstelling met een lage frequentie nodig.

De faseregelaar ③ moet zo worden ingesteld dat de bas zo goed mogelijk in het klankbeeld integreert en niet als afzonderlijke bron waarneembaar is.

Controleer uw instellingen van de XLb ook met volledig opengedraaide basregelaar en eventueel ingeschakelde Loudness. Het oversturen van de subwoofer-box door een te hoog gekozen versterking (Pos. 14) leidt tot een vervormde weergave en kan de luidspreker beschadigen.

Indicatie in bedrijf (PWR / PRO)

Groen lampje:

Eindtrap aan, normale bedrijfstoestand.

Rood lampje:

Eindtrap is elektronisch uitgeschakeld vanwege storing.

Recycling en afvoeren

Gebruik voor het afvoeren van het product de beschikbare retour- en verzamelsystemen.

Wijzigingen voorbehouden!
