Produkttyp	4-Kanal-Auto-Verstärker
Marke	Blaupunkt
Modell	GTA 4 SPECIAL
Abmessungen (L x H x T)	190 x 56,5 x 390 mm
RMS-Leistung (Vierkanal, 4 Ω)	4 x 55 W
RMS-Leistung (Vierkanal, 2 Ω)	4 x 85 W
RMS-Leistung (Stereo, 4 Ω)	2 x 170 W
Max. Leistung (Vierkanal, 4 Ω)	4 x 110 W
Max. Leistung (Vierkanal, 2 Ω)	4 x 170 W
Max. Leistung (Stereo, 4 Ω)	2 x 375 W
Frequenzgang	10 Hz - 26.000 Hz
Signal-Rausch-Verhältnis	> 90 dB
Klirrfaktor (RMS)	< 0,05 %
Stabilität	2 Ω
Eingangsempfindlichkeit	0,1 - 8 V
Tiefpassfilter (Low Pass)	50 - 250 Hz
Hochpassfilter (High Pass)	80 Hz
Bass Boost (Bassverstärkung)	0 / 6 / 12 dB
Eingänge	Cinch-Anschluss (RCA)
Stromversorgung	12 V (Fahrzeugbatterie), integrierte Sicherung
Leistungsaufnahme	Nicht angegeben
Sicherheit	Sicherung max. 30 cm von der Batterie; vor Installation Minuspol der Batterie abklemmen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Blaupunkt-Kundendienst kontaktieren

Häufig gestellte Fragen - GTA 4 SPECIAL BLAUPUNKT

Wie installiere ich den Verstärker GTA 4 SPECIAL in meinem Auto?

Es wird empfohlen, den Verstärker von einem Fachmann installieren zu lassen. Wenn Sie es selbst tun, lesen Sie zuerst die Anleitung. Klemmen Sie den Minuspol der Batterie ab, um Kurzschlüsse zu vermeiden. Befestigen Sie den Verstärker fest an einem trockenen und gut belüfteten Ort, z. B. unter einem Sitz oder im Kofferraum. Verwenden Sie Stromkabel mit einem Mindestquerschnitt von 6 mm² und bringen Sie eine Sicherung in weniger als 30 cm Entfernung von der Batterie an.

Welche Art von Sicherung sollte verwendet werden?

Der Verstärker ist mit integrierten Sicherungen ausgeliefert. Verwenden Sie beim Austausch nur Sicherungen gleicher Stärke. Überbrücken Sie niemals Sicherungen und ersetzen Sie sie nicht durch Modelle mit höherem Strom, da dies das Gerät beschädigen könnte.

Wie schließe ich die Lautsprecher im gebrückten Modus (Mono) an?

Für eine Brückenschaltung verbinden Sie die Pluspole (+) von zwei Kanälen miteinander (z. B. CH1+ und CH2+) und die Minuspole (-) derselben Kanäle für den Subwoofer. Die Gesamtimpedanz darf nicht unter 4 Ω liegen. Stellen Sie sicher, dass sowohl der linke als auch der rechte RCA-Eingang angeschlossen sind.

Wie stelle ich die Verstärkung (Eingangsempfindlichkeit) ein?

Der Verstärkungsregler passt die Empfindlichkeit von 0,1 V bis 8 V an. Drehen Sie ihn im Uhrzeigersinn, um die Lautstärke zu erhöhen. Es handelt sich nicht um eine Lautstärkeeinstellung: Am Anschlag steigt die maximale Leistung nicht an, sondern nur die Lautstärke des Radios steigt schneller. Passen Sie ihn an die Ausgangsspannung Ihres Autoradios an.

Was bedeutet die POWER-Leuchte?

Das grüne Licht zeigt normalen Betrieb an. Wird es rot, wird die Endstufe elektronisch abgeschaltet aufgrund einer Störung (Kurzschluss, Überhitzung, zu niedrige Impedanz). Überprüfen Sie die Anschlüsse und die Belüftung.

Welche Filtereinstellungen sind verfügbar?

Sie können den Tiefpass-Modus (Low-Pass) von 50 bis 250 Hz für Subwoofer wählen oder den Hochpass (High-Pass) mit fest 80 Hz für Mittel-/Hochtöner. Ein Bass-Boost-Regler ermöglicht eine Bassverstärkung von 0, 6 oder 12 dB.

Welche Mindestimpedanz für die Lautsprecher?

Im Stereo-Modus (2 Kanäle) beträgt die Mindestimpedanz 4 Ω. Im Vierkanal-Modus (4 Kanäle) beträgt sie 2 Ω. Im gebrückten Modus nicht unter 4 Ω gehen.

Kann ich den Verstärker mit einem Autoradio ohne Cinch-Ausgang verwenden?

Ja, mit einem ISO-Cinch-Adapter (Ref. 7 607 893 093 oder 7 607 855 094), wenn Ihr Autoradio einen Blaupunkt-ISO-Stecker hat. Andernfalls prüfen Sie die Kompatibilität.

Wie schließe ich die Fernbedienung (REM) an?

Verbinden Sie den REM-Anschluss (Remote) des Verstärkers mit einer schaltbaren +12-V-Quelle, normalerweise dem Antennenkabel oder dem Remote-Ausgang des Autoradios. So schaltet sich der Verstärker mit dem Autoradio ein und aus.

Wie ist das Recycling-Verfahren?

Dieses Produkt besteht aus recycelbaren Materialien. Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer speziellen Sammelstelle oder folgen Sie lokalen Recycling-Programmen für eine umweltfreundliche Behandlung.

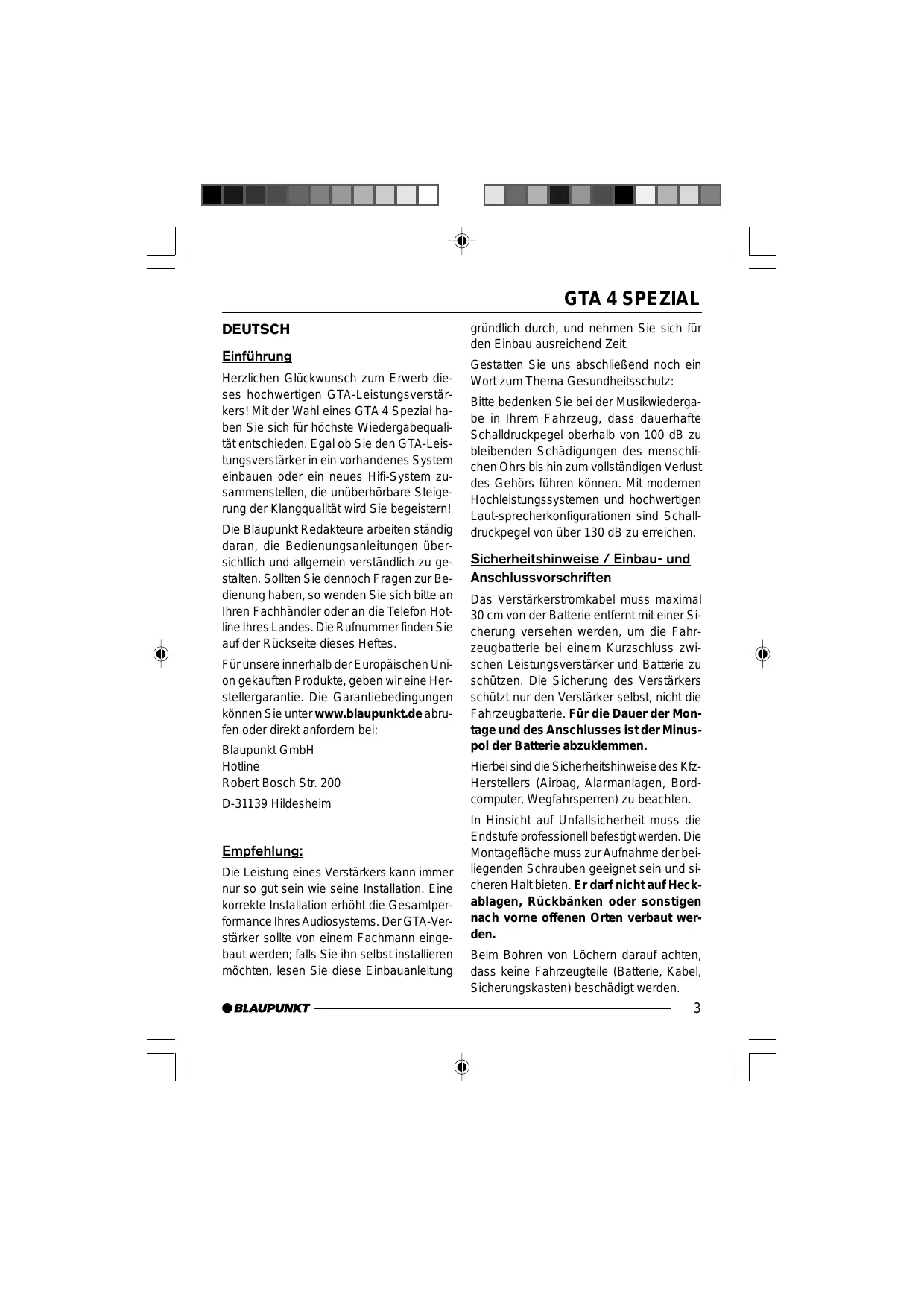

BEDIENUNGSANLEITUNG GTA 4 SPECIAL BLAUPUNKT

Herzlichen Glückwunsch zum Erwerb dieses hochwertigen GTA-Leistungsverstärkers! Mit der Wahl eines GTA 4 Spezial haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den GTA-Leistungsverstärker in ein vorhandenes System einbauen oder ein neues HiFi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!

Die Blaupunkt-Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie dennoch Fragen zur Bedienung haben, so wenden Sie sich bitte an ihren Fachhändler oder an die Telefon-Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieses Heftes.

Für unsere innerhalb der Europäischen Union gekauften Produkte geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der GTA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sie ihn selbst installieren möchten, lesen Sie diese Einbauanleitung

gründlich durch und nehmen Sie sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz:

Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Sicherheitshinweise / Einbau- und Anschlussvorschriften

Das Versorgungskabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten.

In Bezug auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten. Sie darf nicht auf Heckablagen, Rückbänken oder sonstigen nach vorne offenen Orten verbaut werden.

Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Bei der Auswahl des Einbauortes sollte eine trockene Stelle gewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. An scharfkantigen Löchern Kabeldurchführungen verwenden. Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus- und Minuskabels darf 6 mm² nicht unterschreiten.

Amplifier GTA 4 Spezial

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch Adapter verwenden (7 607 893 093 oder 7 607 855 094).

Einsatzmöglichkeiten und Lautsprecheranschluss:

Quadro-Mode Max Power Fig. 4, 5	4 x 110 Watt / 4 Ω
Stereo-Mode Max Power Fig. 6	2 x 375 Watt / 4 Ω
Quadro-Mode Max Power Fig. 4, 5	4 x 170 Watt / 2 Ω
Quadro-Mode RMS Power Fig. 4, 5	4 x 55 Watt / 4 Ω
Stereo-Mode RMS Power Fig. 6	2 x 170 Watt / 4 Ω

Quadro-Mode RMS Power Fig. 4, 5	4 x 85 Watt / 2 Ω
Frequenzgang	10 Hz - 26.000 Hz
Signal-Rauschabstand	>90 dB
Klurrfaktor (RMS)	<0,05%
Stabilität	2 Ω
Eingangsempfindlichkeit	0,1 - 8 V
Tiefpassfilter (Low Pass)	50-250 Hz
Hochpassfilter (High Pass)	80 Hz
Bass Boost	0 / 6 / 12 dB
Abmessungen
B x H x T (mm)	190 x 56,5 x 390

Plus- / Minus- Anschluss

Wir empfehlen einen Mindestquerschnitt von 6 mm². Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele

Anschluss der

Spannungsversorgung Fig.2

Anschluss an Autoradios

mit Cinch-Ausgang

Lautsprecheranschlüsse Fig. 4/5/6

Remote-Anschluss des Verstärkers mit schaltbarer +12V Spannungsquelle verbinden.

Auf diese Weise kann der Verstärker über den Ein-/Ausschalter des Radiogeräts ein- und ausgeschaltet werden.

Level Regler

Mit Hilfe des Level Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausganges angepasst werden.

Der Einstellbereich reicht von 0,1 V bis 8 V.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen:

Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogerätes aufgedreht wird.

Lautsprecheranschluss

(Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden.

Überbrückte Lautsprecheranschlüsse

Der GTA-Verstärker kann für eine Monokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mitteltöner verwendet werden. In dieser Konfiguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis:

Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

Achtung:

In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen

Beim GTA 4 Spezial kann die Art des Frequenzübergangs (d. h., "Low-Pass" oder "High-Pass") und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer-Paar angeschlossen werden soll, sind die abgebildeten "Low-Pass"-Einstellungen erforderlich (Fig. 3). Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher).

"High-Pass"

Bei der Einstellung von 80Hz hat der Verstärker einen Frequenzbereich von 80Hz bis 26.000Hz .

"Low-Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position „Low-Pass“ befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz.

Beispiel: Bei einer Einstellung von 150 Hz hat der Verstärker einen Frequenzbereich von 10 Hz bis 150 Hz.

Bass Boost

Mit Hilfe des Bass Boost Reglers kann die Basswiedergabe des Verstärkers eingestellt werden. Der Einstellbereich reicht von 0 dB bis +12 dB.

Betriebsanzeige (POWER / PROTECTION)

Grünes Licht:

Endstufe an, regulärer Betriebszustand.

Rotes Licht:

Endstufe ist elektronisch abgeschaltet, da ein Fehlerfall vorliegt.

Recycling und Entsorgung

Unser Produkt wurde aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Altprodukte müssen getrennt vom Hausmüll gesammelt werden. Bitte nutzen Sie zur Entsorgung des Produktes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Änderungen vorbehalten!
