Produkttyp	4-kanals bilförstärkare
Märke	Blaupunkt
Modell	GTA 4 SPECIAL
Mått (B x H x Djup)	190 x 56,5 x 390 mm
RMS-effekt (Quadro, 4 Ω)	4 x 55 W
RMS-effekt (Quadro, 2 Ω)	4 x 85 W
RMS-effekt (Stereo, 4 Ω)	2 x 170 W
Maxeffekt (Quadro, 4 Ω)	4 x 110 W
Maxeffekt (Quadro, 2 Ω)	4 x 170 W
Maxeffekt (Stereo, 4 Ω)	2 x 375 W
Frekvensomfång	10 Hz - 26 000 Hz
Signal/brusförhållande	> 90 dB
Distorsion (RMS)	< 0,05 %
Stabilitet	2 Ω
Ingångskänslighet	0,1 - 8 V
Lågpassfilter (Low Pass)	50 - 250 Hz
Högpassfilter (High Pass)	80 Hz
Bass Boost (basförstärkning)	0 / 6 / 12 dB
Ingångar	Cinchkontakt (RCA)
Strömförsörjning	12 V (fordonsbatteri), inbyggd säkring
Strömförbrukning	Inte specificerad
Säkerhet	Säkring max 30 cm från batteriet; koppla bort minuspolen före installation
Underhåll och rengöring	Rengör med torr trasa; undvik fukt
Reservdelar och reparationsmöjligheter	Kontakta Blaupunkt kundtjänst

Vanliga frågor - GTA 4 SPECIAL BLAUPUNKT

Hur installerar jag förstärkaren GTA 4 SPECIAL i min bil?

Det rekommenderas att låta en expert installera förstärkaren. Om du gör det själv, läs först manualen. Koppla bort batteriets minuspol för att undvika kortslutning. Fäst förstärkaren säkert på en torr och väl ventilerad plats, som under ett säte eller i bagageutrymmet. Använd strömkablar med minst 6 mm² area och placera en säkring högst 30 cm från batteriet.

Vilken typ av säkring ska användas?

Förstärkaren levereras med inbyggda säkringar. Vid byte, använd endast säkringar av samma klass. Koppla aldrig förbi säkringarna och ersätt dem inte med modeller med högre strömstyrka, eftersom det kan skada enheten.

Hur ansluter jag högtalarna i bryggkoppling (mono)?

För bryggkoppling, anslut de positiva polerna (+) från två kanaler till varandra (t.ex. CH1+ och CH2+), och de negativa polerna (-) från samma kanaler för subwoofern. Totala lasten får inte vara lägre än 4 Ω. Se till att både vänster och höger RCA-ingångar är anslutna.

Hur ställer jag in förstärkningen (ingångskänslighet)?

Gainreglaget justerar känsligheten från 0,1 V till 8 V. Vrid medurs för att öka volymen. Det är inte en volymkontroll: vid max ändras inte maximal effekt, bara radions volym ökar snabbare. Anpassa den till din radios utspänning.

Vad betyder POWER-indikatorn?

Grönt ljus indikerar normal drift. Om det blir rött, är utgångssteget elektroniskt avstängt på grund av fel (kortslutning, överhettning, för låg impedans). Kontrollera anslutningar och ventilation.

Vilka filterinställningar finns?

Du kan välja lågpassläge (Low-Pass) från 50 till 250 Hz för subwoofers, eller högpassläge (High-Pass) fast på 80 Hz för mellanregister/diskanter. En Bass Boost-kontroll gör att du kan lägga till 0, 6 eller 12 dB basförstärkning.

Vilken är den minsta impedansen för högtalarna?

I stereoläge (2 kanaler) är minimiimpedansen 4 Ω. I quadroläge (4 kanaler) är den 2 Ω. I bryggkoppling, gå inte under 4 Ω.

Kan jag använda förstärkaren med en bilradio utan Cinch-utgång?

Ja, genom att använda en ISO-Cinch-adapter (art.nr 7 607 893 093 eller 7 607 855 094) om din bilradio har en Blaupunkt ISO-kontakt. Annars kontrollera kompatibiliteten.

Hur ansluter jag fjärrkontrollen (REM)?

Anslut REM-terminalen på förstärkaren till en omkopplingsbar +12 V-källa, vanligtvis antennkabeln eller radions fjärruttag. På så sätt slås förstärkaren på och av med radion.

Vilken är återvinningsproceduren?

Denna produkt är tillverkad av återvinningsbara material. Kasta den inte med hushållsavfallet. Lämna den till en särskild insamlingsplats eller följ lokala återvinningsprogram för miljövänlig hantering.

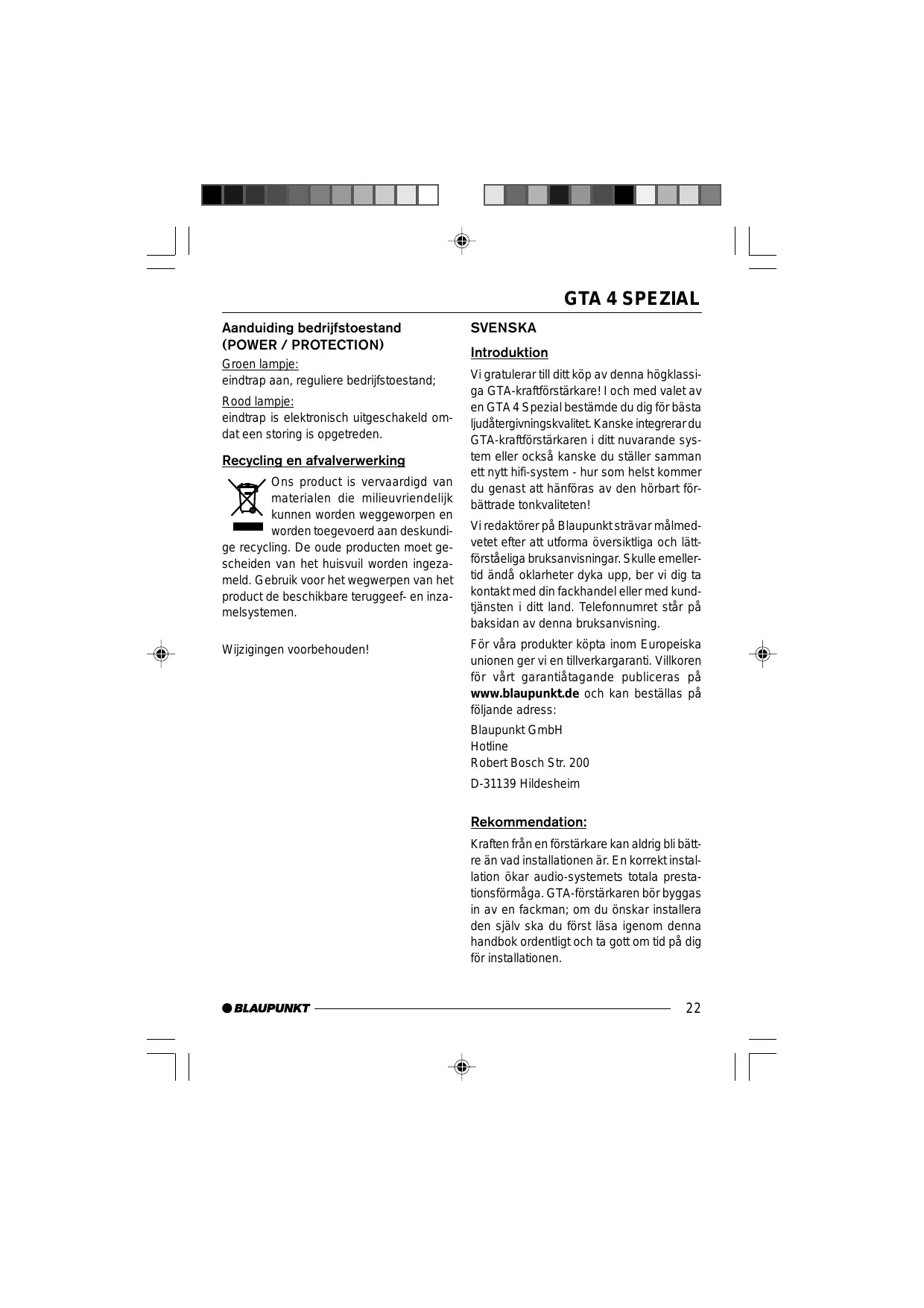

BRUKSANVISNING GTA 4 SPECIAL BLAUPUNKT

Vi gratulerar till ditt köp av denna högklassiga GTA-kraftförstärkare! I och med valet av en GTA4 Special bestämde du dig för bästa ljudåtergivningskvalitet. Kanske integrerar du GTA-kraftförstärkaren i ditt nuvarande system eller också kanske du ställer samman ett nytt hifi-system - hur som helst kommer du genast att hänföras av den hörbart förbättrade tonkvaliteten!

Vi redaktörer på Blaupunkt strävar målmedvetet efter att utforma översiktliga och lättförståeliga bruksanvisningar. Skulle emellertid ändå oklarheter dyka upp, ber vi dig ta kontakt med din fackhandel eller med kundtjänsten i ditt land. Telefonnumret står på baksidan av denna bruksanvisning.

För våra produkter köpta inom Europeiska unionen ger vi en tillverkargaranti. Villkoren för vårt garantiatagande publiceras på www.blaupunkt.de och kan beställas på följande adress:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Rekommendation:

Kraften från en förstärkare kan aldrig bli bättre än vad installationen är. En korrekt installation ökar audio-systemets totala prestationsförmåga. GTA-förstärkaren bör byggas in av en fackman; om du önskar installera den själv ska du först läsa igenom manualen ordentligt och ta gott om tid på dig för installationen.

Låt oss avslutningsvis säga något angående temat hälsoskydd:

Tänk vid musikåtergivning i din bil på att om ljudtrycksnivån ständigt överskrider 100 dB kan detta medföra bestående hörselskador och i värsta fall en fullständig förlust av hörseln. Med moderna högeffektiva system och högklassiga högtalarkonfigurationer kan ljudtrycksnivåer på över 130 dB uppnås.

Säkerhetsföreskrifter / Monterings- och inkopplingsinformation

Förstärkarströmkabeln måste förses med en säkring maximalt 30 cm från batteriet, för att bilbatteriet ska vara skyddat vid en kortslutning mellan kraftförstärkaren och batteriet. Förstärkarens säkring skyddar endast själva förstärkaren, inte bilbatteriet. Under monterings- och inkopplingstiden ska bilbatteriets minuspol vara lossad.

Observera säkerhetsföreskrifterna från biltillverkaren (airbag, alarmanläggningar, färddator, stöldskyddsanordningar) i detta sammanhang.

Med tanke på olycksfallssäkerheten måste slutsteget fästas på ett professionellt sätt. Monteringsytan måste vara lämplig att fästa de bifogade skruvarna i och ge tillräcklig stabilitet.

GTA 4 Spezial måste vara fackmässigt infästad med avseende på säkerheten i händelse av olycka. Den får inte monteras på hatthylla, baksäte eller annan framåt öppen plats.

Var noga med att inga delar i bilen (batteri, ledningar, säkringslåda) skadas vid borrning av hål. Montera förstärkaren på en lämplig monteringsplats, t.ex. under sätena eller i bagageutrymmet (fig. 1).

Välj en torr plats som monteringsplats, där luftcirkulationen för kylning av förstärkaren säkert är tillräcklig. Använd kabelgenomföringar till skarpkantade hål. Använd högtalare med 2 - 4 ohm impedans (se tabell resp. monteringsanvisning). Observera den maximala effekttåligheten (musikeffekt). Anslut inte högtalarna till godsledningen, använd endast de märkta klämmorna. Plus- och minusledningarnas areor får ej vara mindre än 6 mm².

Förstärkare GTA 4 Spezial

Förstärkaren är lämplig för anslutning till en bilradio med cinch-anslutning.

Använd Blaupunkt ISO-cinch adapter för anslutning till en bilradio med ISO-anslutning (7 607 893 093/7 607 855 094).

Användningsmöjligheter och högtalaranslutning:

Quadro-Mode Max Power Fig. 4, 5	4 x 110 Watt / 4 Ω
Stereo-Mode Max Power Fig. 6	2 x 375 Watt / 4 Ω
Quadro-Mode Max Power Fig. 4, 5	4 x 170 Watt / 2 Ω
Quadro-Mode RMS Power Fig. 4, 5	4 x 55 Watt / 4 Ω
Stereo-Mode RMS Power Fig. 6	2 x 170 Watt / 4 Ω
Quadro-Mode RMS Power Fig. 4, 5	4 x 85 Watt / 2 Ω
Frekvensområde	10 Hz - 26.000 Hz
Signalbrusavständ	>90 dB
Distorsion (RMS)	< 0,05 %
Stabilitet	2 Ω
Ingångskänslighat	0,1 - 8 V
Low Pass Filter	50-250 Hz
High Pass Filter	80 Hz
Bass Boost	0 / 6 / 12 dB
Abmessungen B x H x D (mm)	190 x 56,5 x 390

Plus-/minusanslutning

Vi rekommenderar en area på minst 6 mm². Lägg en vanlig plusledning som finns i handeln till batteriet och anslut över säkringshållaren. Använd kabelgenomföringar till skarpkantade hål. Skruva fast en vanlig minuskabel som finns i handeln ordentligt vid ett störningsfritt godställe (karosseriskruv, karosseriplåt; ej vid batteriets minuspol). Skrapa godställets kontaktyta metalliskt blank och smörj in den med grafitfett.

Integrerade säkringar (fuse)

De i förstärkaren integrerade säkringarna (fuse) skyddar slutsteget och hela elektriska systemet om det uppkommer ett fel. Överbrygga aldrig säkringar om en ny säkring behövs och byt heller aldrig ut mot typ med högre ström.

Exempel på anslutningar

Anslutning av spänningsstilförseln	fig. 2
Anslutning till bilstereo- nläggninger med Cinch-utgang	fig. 3
Högtolaransluttingar	fig. 4/5/6

Koppla förstärkarens remote-anslutning till en omkopplingsbar +12 V spänningskälla. På så vis kan förstärkaren slås på / stängas av via radions på- och avslagning.

Levelreglering

Med hjälp av Levelregleringen kan slutstegets ingångskänslighet anpassas till utspänningen för bilradions förstärkarutgång.

Inställningsområdet År 0,1 - 8 V.

Vid anslutning till en bilradio av ett annat fabrikat ska ingångskänsligheten anpassas i enlighet med uppgifterna från tillverkaren.

Några viktiga förklaringar om detta: Genom vridning medsols av regleringen ökar förstärkarens ingångskänslighet och därmed ljudstyrkan. Det är dock inte frågan om en reglering av ljudstyrkan; i slutpositionen går det inte att uppnå större förstärkarkraft, utan ljudstyrkan ökar snabbare när volymen på radion dras på.

Högtalaranslutningar

(Vid en bryggkoppling av förstärkaren: Gå direkt till avsnittet "Högtalaranslutningar med brygga" och fortsätt där.)

Precis som för alla audiokomponenter är en korrekt polning av förstärkare och högtalare av mycket avgörande betydelse för en god basåtergivning. Därför är det viktigt att vid anslutningarna se till att förstärkarens plusledning (+) kopplas till högtalarens plusledning (+); samma sak gäller för minusledningarna (-). Dessutom måste vänster förstärkarkanal kopplas till vänster högtalare och höger förstärkarkanal till höger högtalare.

Högtalaranslutningar med brygga

För en monokonfiguration kan GTA-förstärkaren även kopplas i brygga. På så vis kan förstärkaren användas till en eller flera subwoofrar eller en mellanregistering. I denna konfiguration adderar förstärkaren höger och vänster kanal till en enkanalsutgång (monoutgång).

Hänvisning:

Förstärkaren kan endast addera höger och vänster signalinformation om såväl höger som vänster RCA-anslutning gjorts.

Observera:

Vid en bryggkoppling måste förstärkarlasten uppgå till 4 ohm eller mer. En lågohmigare last medför att förstärkaren överhettas eller stängs av och orsakar bestående skador.

Inställning av frekvensövergångarnas typ och område

GTA 4 Special kan typen av frekvensövergång (dvs "Low-Pass" eller "Hi-Pass") och den önskade ingångsfrekvensen ställas in. Om exempelvis ett subwooferpar ska anslutas behövs de enligt "Low-Pass"-inställningarna (fig.3). Ingångsfrekvensen är beroende av högtalarens frekvensområde (se rekommenderat frekvensområde för högtalarna).

"High-Pass"

Vid en inställning på 80 Hz har förstärkaren ett frekvensområde på 80 Hz–26 000 Hz.

"Low-Pass"-frekvensreglering

Denna reglering är aktiv när inställning gjorts på positionen "Low-Pass" och gör det möjligt att ställa in den önskade ingångsfrekvensen.

Exempel: Vid en inställning på 150 Hz har förstärkaren ett frekvensområde på 10 Hz–150 Hz.

Basreglage

Med basreglaget (bass boost) kan du justera förstärkarens basåtergivning. Inställningsområdet går från 0 dB till +12 dB.

Driftslägessignal (POWER/PROTECTION)

Grönt ljus:

Slutsteget på, reguljär drift.

Rött ljus:

Slutsteget är elektroniskt bortkopplat på grund av fel.

Återvinning och avfallshantering

Vår produkt är tillverkad av material som kan avfallshanteras på ett miljöriktigt sätt och återvinnas sakkunnigt. Uttjänta produkter får inte

hamna i hushållssoporna. Vänligen använd de miljö- och återvinningsstationer som finns tillgängliga när du avfallshanterar din produkt.

Ändringar förbehålls!
