BLUE MAGIC XLB 250 A - Wzmacniacz samochodowy BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz samochodowy (subwoofer)
Marka	BLAUPUNKT
Model	BLUE MAGIC XLB 250 A
Zasilanie	12 V DC (akumulator pojazdu)
Wbudowany bezpiecznik	20 A
Czułość wejściowa (GAIN)	0,2 V do 10 V (regulowane)
Zakres częstotliwości (X-OVER)	25 Hz do 150 Hz (regulowane)
Wzmocnienie basów (BASS BOOST)	0 dB do +12 dB
Regulacja fazy	Tak (0°)
Automatyczne włączanie	Tak (3 tryby: REM, DC OFFSET, AUDIO)
Przewodowy pilot	Tak (do regulacji wzmocnienia)
Wskaźnik pracy	Zielona dioda (praca), czerwona (ochrona/usterka)
Wejścia audio	Cinch (RCA) i wysokiego poziomu (głośnikowe)
Zalecany przekrój kabla	Minimum 6 mm²
Ochrona akumulatora	Bezpiecznik maks. 30 cm od akumulatora (nie w zestawie)
Gwarancja	Producent (UE), patrz strona blaupunkt.com
Naprawialność	Wymienny bezpiecznik (20 A)
Bezpieczeństwo	Odłącz akumulator przed instalacją

Często zadawane pytania - BLUE MAGIC XLB 250 A BLAUPUNKT

Jak podłączyć wzmacniacz BLUE MAGIC XLB 250 A?

Aby podłączyć wzmacniacz, podłącz dodatni kabel zasilający (zacisk +Bateria) do akumulatora przez bezpiecznik umieszczony w odległości mniejszej niż 30 cm od niego. Podłącz ujemny kabel (zacisk Masa) do czystego punktu masy na nadwoziu. Podłącz sygnał audio, używając wejść Cinch (RCA) lub wejść wysokiego poziomu (głośnikowe). Na koniec podłącz zacisk Remote do przełączalnego źródła 12 V (np. wyjście radia samochodowego).

Jak ustawić czułość wejściową (GAIN)?

Obróć potencjometr GAIN (oznaczenie 14) zgodnie z ruchem wskazówek zegara, aby zwiększyć czułość. Zacznij od maksymalnego skręconego w lewo, następnie stopniowo zwiększaj, słuchając muzyki, aż uzyskasz satysfakcjonujący poziom basów bez zniekształceń. Zbyt wysokie ustawienie może uszkodzić głośnik.

Jak ustawić częstotliwość odcięcia (X-OVER)?

Użyj potencjometru X-OVER (oznaczenie 13), aby ustawić maksymalną częstotliwość, jaką będzie odtwarzał wzmacniacz. Na przykład ustaw 80 Hz dla klasycznego basu. Dostosuj do swoich głośników: im niższa częstotliwość, tym głębszy bas. Jeśli bas rezonuje, zmniejsz częstotliwość.

Co oznacza czerwona dioda na wzmacniaczu?

Czerwona dioda czerwona oznacza stan ochrony: stopień wyjściowy jest wyłączony z powodu usterki (przegrzanie, zwarcie, zbyt niska impedancja). Sprawdź połączenia, bezpiecznik i obciążenie. Po rozwiązaniu problemu wzmacniacz wróci do normalnej pracy (zielona dioda).

Jak używać przewodowego pilota?

Podłącz dołączony pilot do gniazda REMOTE (oznaczenie 2) wzmacniacza. Po podłączeniu przejmuje on kontrolę nad regulacją wzmocnienia (głośności basów): obracaj pokrętłem, aby zdalnie dostosować poziom. Należy pamiętać, że potencjometr GAIN na wzmacniaczu jest wtedy wyłączony.

Jaki typ bezpiecznika stosować do wzmacniacza?

Wzmacniacz jest wyposażony w wbudowany bezpiecznik 20 A. W przypadku usterki wymień go na identyczny (ten sam prąd znamionowy). Nigdy nie używaj bezpiecznika o większym prądzie ani nie zwieraj, ponieważ może to uszkodzić urządzenie lub spowodować pożar.

Jak podłączyć wzmacniacz do radia samochodowego bez wyjścia RCA?

Użyj wejść wysokiego poziomu (oznaczenia 5 i 6) wzmacniacza. Podłącz przewody głośnikowe lewe i prawe z radia bezpośrednio do zacisków wejściowych wzmacniacza, zachowując polaryzację (+/-). Wzmacniacz akceptuje sygnały głośnikowe (w tym wyjścia BTL).

Jak włączyć automatyczne uruchamianie?

Ustaw przełącznik AUTO TURN ON (oznaczenie 4) na jeden z trzech trybów: REM (wymaga sygnału Remote), DC OFFSET (wykrywanie przez wejścia głośnikowe) lub AUDIO (wykrywanie sygnału audio). W trybie AUDIO wzmacniacz włącza się po pojawieniu się sygnału muzycznego i wyłącza po 60 sekundach bez sygnału.

Jak ustawić fazę?

Przełącznik fazy (oznaczenie 3) pozwala regulować czasową polaryzację basów. Ustaw go najczęściej na 0°. Jeśli bas wydaje się niespójny lub się znosi, spróbuj przełączyć na 180° (jeśli dostępne), aby dopasować fazę do innych głośników.

Co zrobić, jeśli wzmacniacz się nie włącza?

Sprawdź najpierw połączenia zasilania: kabel +12 V musi być pod napięciem, kabel masy dobrze przymocowany do czystego punktu. Upewnij się, że bezpiecznik przy akumulatorze jest sprawny. Sprawdź sygnał Remote (powinien otrzymywać 12 V przy włączonym radiu). Na koniec sprawdź wbudowany bezpiecznik wzmacniacza (20 A).

INSTRUKCJA OBSŁUGI BLUE MAGIC XLB 250 A BLAUPUNKT

Przed pierwszym użyciem należy przeczytać niniejszą instrukcję obsługi.

Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju. Warunki gwarancji znajdują się w internecie pod adresem www.blaupunkt.com.

Wskazówki bezpieczeństwa

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa.

• Odłączyć biegun ujemny akumulatora! Przestrzegać wskazówek bezpieczeństwa producenta pojazdu.
• Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.
• W przypadku przedłużenia przewodu dodatniego i ujemnego ich przekrój nie może być mniejszy niż 6 mm².
• W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

Wskazówki montażowe i instalacyjne

Ze względów bezpieczeństwa urządzenie XLb należy profesjonalnie zamocować.

Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Urządzenia XLb nie montować na tylnej półce, na tylnych siedzeniach lub innych nieosłoniętych od przodu miejscach.

Przewód zasilający wzmacniacza należy wyposażyć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora, aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

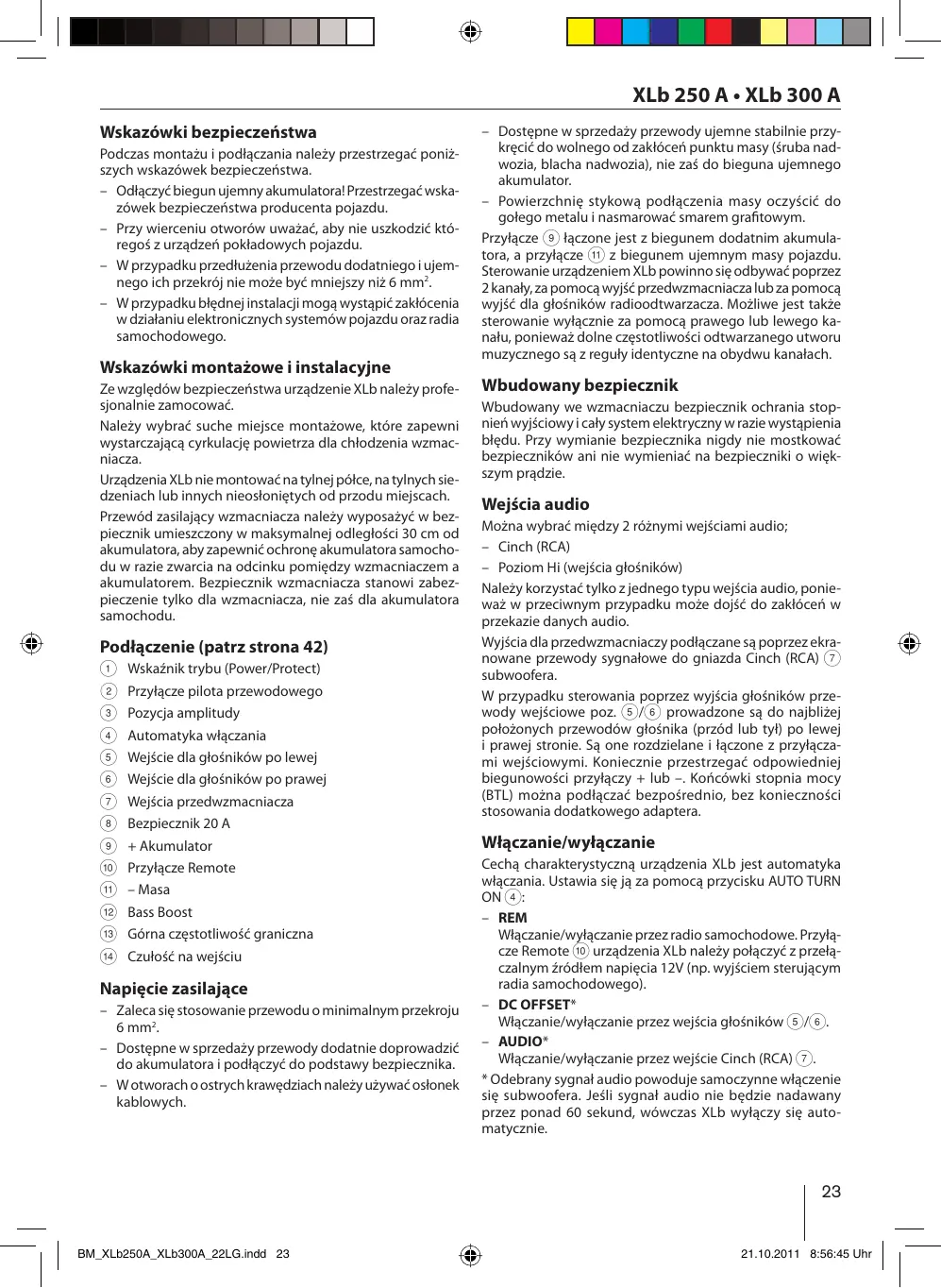

Podłączenie (patrz strona 42)

① Wskaźnik trybu (Power/Protect) ② Przyłącze pilota przewodowego ③ Pozycja amplitudy ④ Automatyka włączania ⑤ Wejście dla głośników po lewej ⑥ Wejście dla głośników po prawej ⑦ Wejścia przedwzmacniacza ⑧ Bezpiecznik 20 A ⑨ + Akumulator ⑩ Przyłącze Remote ⑪ - Masa ⑫ Bass Boost ⑬ Górna częstotliwość graniczna ⑭ Czułość na wejściu

Napięcie zasilające

• Zaleca się stosowanie przewodu o minimalnym przekroju 6 mm².
• Dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika.
• W otworach o ostrych krawędziach należy używać osłonek kablowych.
• Dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulatora.
• Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Przyłącze ⑨ łączone jest z biegunem dodatnim akumulatora, a przyłącze ⑪ z biegunem ujemnym masy pojazdu. Sterowanie urządzeniem XLb powinno się odbywać poprzez 2 kanały, za pomocą wyjść przedwzmacniacza lub za pomocą wyjść dla głośników radioodtwarzacza. Możliwe jest także sterowanie wyłącznie za pomocą prawego lub lewego kanału, ponieważ dolne częstotliwości odtwarzanego utworu muzycznego są z reguły identyczne na obydwu kanałach.

Wbudowany bezpiecznik

Wbudowany we wzmacniaczu bezpiecznik ochrania stopień wyjściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Wejścia audio

Można wybrać między 2 różnymi wejściami audio;

- Cinch (RCA)

– Poziom Hi (wejścia głośników)

Należy korzystać tylko z jednego typu wejścia audio, ponieważ w przeciwnym przypadku może dojść do zakłóceń w przekazie danych audio.

Wyjścia dla przedwzmacniaczy podłączane są poprzez ekranowane przewody sygnałowe do gniazda Cinch (RCA) ⑦ subwoofera.

W przypadku sterowania poprzez wyjścia głośników przewody wejściowe poz. ⑤/⑥ prowadzone są do najbliżej położonych przewodów głośnika (przód lub tył) po lewej i prawej stronie. Są one rozdzielane i łączone z przyłączami wejściowymi. Koniecznie przestrzegać odpowiedniej biegunowości przyłączy + lub –. Końców stopnia mocy (BTL) można podłącać bezpośrednio, bez konieczności stosowania dodatkowego adaptera.

Włączanie/wyłączanie

Cecha charakterystyczną urządzenia XLb jest automatyka włączania. Ustawia się ją za pomocą przycisku AUTO TURN ON ④:

- REM

Włączanie/wyłączanie przez radio samochodowe. Przyłącze Remote ⑩ urządzenia XLb należy połączyć z przełączalnym źródłem napięcia 12V (np. wyjściem sterującym radia samochodowego).

- DC OFFSET*

Włączanie/wyłączanie przez wejścia głośników ⑤/⑥.

- AUDIO*

Włączanie/wyłączanie przez wejście Cinch (RCA) ⑦.

* Odebrany sygnał audio powoduje samoczynne włączenie się subwoofera. Jeśli sygnał audio nie będzie nadawany przez ponad 60 sekund, wówczas XLb wyłączy się automatycznie.

XLb 250 A • XLb 300 A

Pokrętło GAIN

Za pomocą pokrętła GAIN ⑭ można dopasować czułość na wejściu stopnia wyjściowego do napięcia wyjściowego wyjścia przedwzmacniacza radia samochodowego.

Zakres ustawienia wynosi od 0,2 V do 10 V.

W przypadku podłączania radia samochodowego innego producenta należy dopasować czułość na wejściu zgodnie z wytycznymi producenta.

Pokrętło GAIN można również obsługiwać za pomocą dostarczonego pilota przewodowego. W tym celu pilot musi być podłączony do gniazda REMOTE ② urządzenia XLb. Dopóki pilot jest podłączony, zmiany przeprowadzone za pomocą pokrętła GAIN subwoofera, nie mają na nic wpływu.

Kilka ważnych objaśnień:

Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radia samochodowego jest ustawiona na maksimum.

BASS BOOST

Za pomocą pokrętła BASS BOOST ⑫ można ustawić odtwarzanie tonów niskich wzmacniacza.

Zakres ustawienia wynosi od 0 dB do +12 dB.

Regulowanie częstotliwości X-OVER

Pokrętło X-OVER ⑬ umożliwia ustawienie żądanej częstotliwości wejściowej.

Przykład:

W przypadku ustawienia na 150 Hz zakres częstotliwości wzmacniacza wynosi od 25 Hz do 150 Hz.

Ustawienia

Jako ustawienie podstawowe przy uruchomieniu zalecane są następujące pozycje regulatorów: czułość (GAIN) poz. ⑭ na minimum, amplituda (PHASE) poz. ③ na 0°, filtr (X-OVER) poz. ⑪ na ok. 80 Hz. Włączyć urządzenie i wybrać utwór muzyczny z wyrazistymi tonami niskimi.

Zwiększyć głośność na urządzeniu stereo do żądanego poziomu. Regulator GAIN ⑭ obracać delikatnie do momentu, aż będzie słyszalne wyraźne podbicie tonów niskich. Następnie za pomocą regulatora X-OVER ⑬ wybrać ustawienie filtra, które zapewni wyraziste odtwarzanie tonów niskich. Ewentualnie zoptymalizować ustawienie regulatora GAIN ⑭ oraz ustawienie filtra ⑮.

Dudniące niskie tony o przesadnej głośności wymagają ustawienia filtra na niższą częstotliwość.

Regulator amplitudy ③ należy ustawić w taki sposób, aby tony niskie współpracowały z innymi dźwiękami i nie były słyszalne jako jedyne źródło dźwięku.

Sprawdzić ustawienia XLb przy maksymalnym ustawieniu regulatora tonów niskich i ewentualnie włączonej funkcji Loudness. Przesterowanie subwoofera na skutek ogromnego wzmocnienia (poz. 14) prowadzi do zakłóceń w odtwarzaniu i może spowodować zniszczenie głośników.

Wskaźnik trybu (PWR / PRO)

Zielone światełko:

Stopień wyjścia włączony, tryb regularny.

Czerwone światełko:

Z powodu błędu stopień wyjścia został elektronicznie wyłączony.

Recykling i złomowanie

Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Zmiany techniczne zastrzeżone!

Wstęp

Recykling i utylizacja
