INSTRUKCJA OBSŁUGI THA 1250 PNP BLAUPUNKT

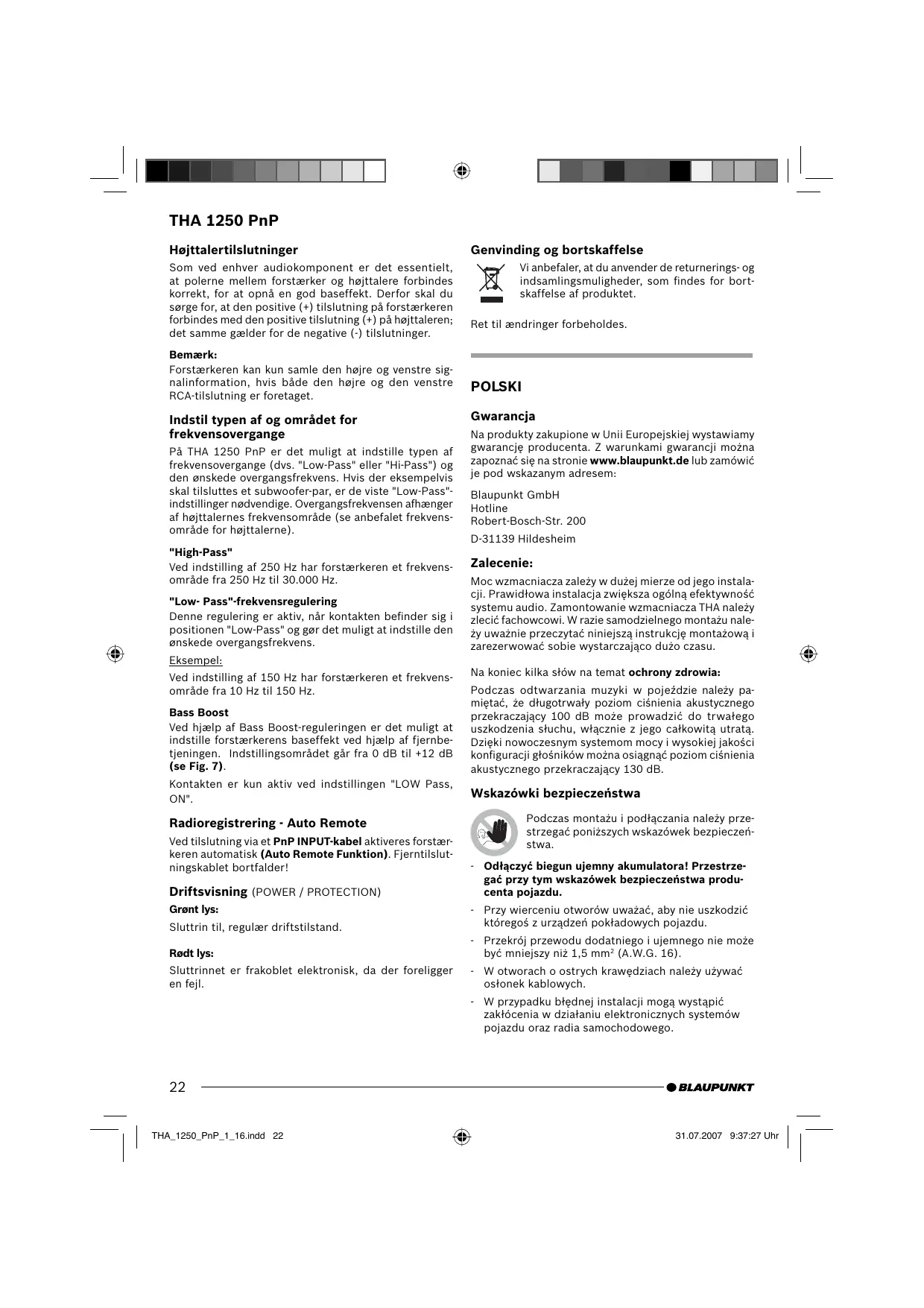

Genvinding og bortskaffelse Vi anbefaler, at du anvender de returnerings- og indsamlingsmuligheder, som findes for bortskaffelse af produktet. Ret til ændringer forbeholdes.

POLSKI Gwarancja Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Z warunkami gwarancji można zapoznać się na stronie www.blaupunkt.de lub zamówić je pod wskazanym adresem: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Zalecenie: Moc wzmacniacza zależy w dużej mierze od jego instalacji. Prawidłowa instalacja zwiększa ogólną efektywność systemu audio. Zamontowanie wzmacniacza THA należy zlecić fachowcowi. W razie samodzielnego montażu należy uważnie przeczytać niniejszą instrukcję montażową i zarezerwować sobie wystarczająco dużo czasu.

Eksempel: Ved indstilling af 150 Hz har forstærkeren et frekvensområde fra 10 Hz til 150 Hz.

Na koniec kilka słów na temat ochrony zdrowia:

Bass Boost Ved hjælp af Bass Boost-reguleringen er det muligt at indstille forstærkerens baseffekt ved hjælp af fjernbetjeningen. Indstillingsområdet går fra 0 dB til +12 dB (se Fig. 7).

Podczas odtwarzania muzyki w pojeździe należy pamiętać, że długotrwały poziom ciśnienia akustycznego przekraczający 100 dB może prowadzić do trwałego uszkodzenia słuchu, włącznie z jego całkowitą utratą. Dzięki nowoczesnym systemom mocy i wysokiej jakości konfiguracji głośników można osiągnąć poziom ciśnienia akustycznego przekraczający 130 dB.

Kontakten er kun aktiv ved indstillingen "LOW Pass, ON".

Wskazówki bezpieczeństwa

Radioregistrering - Auto Remote Ved tilslutning via et PnP INPUT-kabel aktiveres forstærkeren automatisk (Auto Remote Funktion). Fjerntilslutningskablet bortfalder!

Driftsvisning (POWER / PROTECTION) Grønt lys:

Podczas montażu i podłączania należy przestrzegać poniższych wskazówek bezpieczeństwa. - Odłączyć biegun ujemny akumulatora! Przestrzegać przy tym wskazówek bezpieczeństwa producenta pojazdu.

Sluttrin til, regulær driftstilstand.

- Przy wierceniu otworów uważać, aby nie uszkodzić któregoś z urządzeń pokładowych pojazdu.

- Przekrój przewodu dodatniego i ujemnego nie może być mniejszy niż 1,5 mm2 (A.W.G. 16).

Sluttrinnet er frakoblet elektronisk, da der foreligger en fejl.

- W otworach o ostrych krawędziach należy używać osłonek kablowych. - W przypadku błędnej instalacji mogą wystąpić zakłócenia w działaniu elektronicznych systemów pojazdu oraz radia samochodowego.

THA_1250_PnP_1_16.indd 22

31.07.2007 9:37:27 Uhr

THA 1250 PnP Wskazówki montażowe i instalacyjne Ze względów bezpieczeństwa THA 1250 PnP należy profesjonalnie zamocować. Należy wybrać suche miejsce montażowe, które zapewni wystarczającą cyrkulację powietrza dla chłodzenia wzmacniacza.

Należy stosować głośniki o impedancji 2-4 Ω (patrz tabela lub rysunek montażu). Przestrzegać maks. obciążalności (moc dźwięku). Głośników nie podłączać do masy, używać wyłącznie oznaczonych zacisków.

Możliwości zastosowania i podłączanie głośników: Max Power Max Power RMS Power RMS Power

Stosunek sygnał/ szum

RMS Stosunek sygnał/ szum

> 78 dB @ 1 W/ 1 kHz

Współczynnik zniekształceń (RMS)

0,3 - 8 V Czułość na wejściu Direct AUX IN

2 x głośnik 2 x cinch/RCA

2 x HighLevel speaker PnP Rys. 4

260 x 42 x 160 (10.3"x1.7"x6.3")

Podłączenie bieguna dodatniego/ujemnego - Zaleca się stosowanie przewodu o przekroju minimum 1,5 mm2 (A.W.G. 16). Do samochodowego przewodu-adaptera (7 607 622 ...) musi być podłączony 12V przewód stałego bieguna dodatniego z przewodem dodatnim wzmacniacza (patrz rys. 6). - Powszechnie dostępne w sprzedaży przewody dodatnie doprowadzić do akumulatora i podłączyć do podstawy bezpiecznika w odległości 30 cm akumulatora. - W otworach o ostrych krawędziach należy używać osłonek kablowych. -

Napięcie RMS według CEA-2006 ( <1% klirr/+14,4 V) Przebieg uchybów stotliwościowych

2 x HighLevel speaker PnP Wymiary szer. x wys. x głęb. (mm)

Powierzchnia montażu musi być przystosowana do przykręcenia za pomocą dołączonych śrub, zapewniając stabilne zamocowanie. Przewód zasilający wzmacniacza należy wyposażyć w bezpiecznik umieszczony w maksymalnej odległości 30 cm od akumulatora (patrz rys. 2a), aby zapewnić ochronę akumulatora samochodu w razie zwarcia na odcinku pomiędzy wzmacniaczem a akumulatorem. Bezpiecznik wzmacniacza stanowi zabezpieczenie tylko dla wzmacniacza, nie zaś dla akumulatora samochodu.

Powszechnie dostępne w sprzedaży przewody ujemne stabilnie przykręcić do wolnego od zakłóceń punktu masy (śruba nadwozia, blacha nadwozia), nie zaś do bieguna ujemnego akumulator.

- Powierzchnię stykową podłączenia masy oczyścić do gołego metalu i nasmarować smarem grafitowym.

Wbudowane bezpieczniki (Fuse) Wbudowane we wzmacniaczu bezpieczniki (Fuse) ochraniają stopnień wejściowy i cały system elektryczny w razie wystąpienia błędu. Przy wymianie bezpiecznika nigdy nie mostkować bezpieczników ani nie wymieniać na bezpieczniki o większym prądzie.

Przykłady podłączania Podłączanie napięcia zasilającego Rys. 2, 2a Podłączanie radia samochodowego z wyjściem Cinch Rys. 3

Filtr dolnoprzepustowy (Low Pass)

Filtr górnoprzepustowy (High Pass)

0 dB do +12 dB Podłączanie głośników Rys. 4, 4a

+12V Połączyć złącze Remote wzmacniacza z przełączalnym źródłem napięcia +12 V.

W ten sposób wzmacniacz można włączać i wyłączać za pomocą włącznika/wyłącznika radioodtwarzacza. Wskazówka: W przypadku podłączenia poprzez przewód PnP-INPUT włączenie następuje automatycznie.

Charakterystyczne jest, że po automatycznym włączeniu przy wejściu/wyjściu Remote dostępne jest napięcie wyjściowe wynoszące +12V/200mA.

THA_1250_PnP_1_16.indd 23

31.07.2007 9:37:28 Uhr

THA 1250 PnP Wejście wysokopoziomowe (tylko poprzez przewód PnP High-Input) Wzmacniacz wyposażony jest w wejścia wysokopoziomowe (High-Input), w celu podłączenia go do radioodtwarzacza bez korzystania z wyjść przedwzmacniacza (rys. 2a). Dzięki temu możliwe jest jego podłączenie bezpośrednio do wyjścia głośników radioodtwarzacza.

Przykład: Przy ustawieniu na 150 Hz zakres częstotliwości wzmacniacza wynosi od 10 Hz do 150 Hz.

Bass Boost Za pomocą regulatora Bass Boost na pilocie zdalnego sterowania można ustawić odtwarzanie tonów niskich wzmacniacza. Zakres ustawienia wynosi od 0 dB do +12 dB (patrz rys. 7),.

Nie używane wtyczki out/input przewodu PnP muszą być połączone (patrz rys. 2).

Regulator jest aktywny tylko przy włączonym „LOW Pass, ON”.

Wykrycie radia - Auto Remote

Za pomocą regulatora poziomu można dopasować czułość na wejściu stopnia wyjścia do napięcia wyjściowego radia samochodowego.

W przypadku podłączenia poprzez przewód PnP INPUT wzmacniacz włącza się automatycznie (funkcja Auto Remote). Przewód przyłączeniowy Remote nie jest potrzebny!

Zakres ustawienia wynosi od 0,3 V do 8 V. Kilka ważnych objaśnień: Obracanie regulatora w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost czułości na wejściu wzmacniacza, a tym samym głośności. Nie chodzi tu jednak o regulację głośności; w pozycji końcowej nie można zwiększyć mocy wzmacniacza, nawet jeśli początkowo jest to tak słyszalne. System przyspiesza tylko wzrost poziomu głośności, jeśli regulacja głośności radioodtwarzacza jest ustawiona na maksimum.

Wskaźnik trybu (POWER / PROTECTION) Zielone światełko: Stopień wyjścia włączony, tryb regularny. Czerwone światełko: Z powodu błędu stopień wyjścia został elektronicznie wyłączony.

Recykling i złomowanie Do utylizacji produktu należy wykorzystać dostępne punkty zbiórki zużytego sprzętu.

Podłączanie głośników Tak jak w przypadku elementów audio również dla optymalnego odtwarzania tonów niskich najważniejsze jest prawidłowe podłączenie biegunów wzmacniacza i głośników. Dlatego podczas podłączania należy zwrócić uwagę na to, żeby złącze dodatnie (+) wzmacniacza połączyć ze złączem dodatnim (+) głośnika; w taki sam sposób należy postępować ze złączami ujemnymi (-). Wskazówka: Wzmacniacz może tylko wówczas połączyć prawą i lewą informację dźwiękową, gdy podłączone zostaną zarówno prawe jak i lewe złącze RCA.

Ustawianie rodzaju i zakresu przejść częstotliwości W THA 1250 PnP można ustawić rodzaj przejścia częstotliwości (tzn. „Low-Pass” lub „Hi-Pass”) oraz żądaną częstotliwość przejściową. Np. w przypadku podłączenia pary subwooferów konieczne jest przeprowadzenie ustawień „Low-Pass”. Częstotliwość przejściowa zależy od zakresu częstotliwości głośników (patrz zalecany zakres częstotliwości głośników). „High-Pass” Przy ustawieniu na 250 Hz zakres częstotliwości wzmacniacza wynosi od 250 Hz do 30.000 Hz. „Low- Pass”- regulowanie częstotliwości Ten regulator jest włączony, gdy włącznik znajduje się w pozycji „Low-Pass” i umożliwia ustawienie żądanej częstotliwości przejściowej.

Zmiany techniczne zastrzeżone.
