Marque	BLAUPUNKT
Modèle	THA 1250 PNP
Type de produit	Amplificateur de voiture
Puissance max (4 Ω)	1 x 500 watts
Puissance max (2 Ω)	1 x 600 watts
Puissance RMS (4 Ω)	1 x 250 watts
Puissance RMS (2 Ω)	1 x 300 watts
Bande passante	10 Hz - 30 000 Hz
Rapport signal/bruit	>95 dB @ RMS ; >78 dB @ 1 W/1 kHz
Taux de distorsion (RMS)	< 0,05 %
Stabilité d'impédance	2 Ω
Sensibilité d'entrée (RCA)	0,3 - 8 V
Sensibilité entrée AUX directe	0,3 V
Filtre passe-bas (Low Pass)	50 - 250 Hz
Filtre passe-haut (High Pass)	10 - 250 Hz
Bass Boost	0 dB à +12 dB
Entrées	2 x Cinch/RCA, 2 x haut-parleurs (haut niveau)
Sorties	2 x haut-parleurs, 2 x Cinch/RCA
Dimensions (L x H x P)	260 x 42 x 160 mm
Alimentation	12 V CC (batterie véhicule)
Fusible intégré	Oui (protège l'étage de sortie)
Protection	Voyant rouge en cas de défaut
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Débrancher la batterie avant installation ; utiliser un fusible à 30 cm de la batterie

FOIRE AUX QUESTIONS - THA 1250 PNP BLAUPUNKT

Comment brancher l'alimentation de l'amplificateur ?

Débranchez d'abord la borne négative de la batterie. Reliez le câble +12V permanent à la batterie via un porte-fusible placé à moins de 30 cm de la batterie. Le câble de masse doit être fixé à un point de masse propre de la carrosserie (pas au pôle négatif). La section minimale des câbles est de 1,5 mm² (AWG 16).

Quelle impédance de haut-parleur puis-je utiliser ?

Utilisez des haut-parleurs avec une impédance de 2 à 4 Ω. Consultez le tableau de puissance : l'amplificateur délivre 1 x 500 W max en 4 Ω et 1 x 600 W max en 2 Ω.

Comment régler le niveau de sensibilité d'entrée (Level) ?

Le potentiomètre Level permet d'adapter la sensibilité d'entrée de 0,3 V à 8 V. Tournez-le dans le sens horaire pour augmenter le volume. Ce n'est pas un contrôle de volume général ; il ajuste la vitesse à laquelle le volume monte avec l'autoradio.

Que signifie le voyant rouge sur l'amplificateur ?

Le voyant rouge indique que l'étage de sortie est coupé électroniquement en raison d'un défaut (court-circuit, surchauffe, etc.). Vérifiez les branchements et le fusible. Le voyant vert signifie un fonctionnement normal.

Comment utiliser les filtres passe-bas et passe-haut ?

Le commutateur permet de choisir entre Low-Pass (passe-bas) et High-Pass (passe-haut). Pour un subwoofer, sélectionnez Low-Pass et réglez la fréquence de coupure entre 50 et 250 Hz. Pour des haut-parleurs large bande, choisissez High-Pass et réglez entre 10 et 250 Hz.

Puis-je brancher un autoradio sans sorties Cinch ?

Oui, utilisez le câble PnP High Input fourni. Il se connecte directement aux sorties haut-parleur de l'autoradio (haut niveau). L'amplificateur détecte alors automatiquement le signal.

Comment activer le Bass Boost ?

Le Bass Boost (0 à +12 dB) est accessible via la télécommande optionnelle. Il n'est actif que lorsque le filtre Low-Pass est en position ON. Tournez le bouton pour accentuer les graves.

Quelle section de câble est recommandée pour l'alimentation ?

Nous recommandons une section minimale de 1,5 mm² (AWG 16) pour les câbles d'alimentation (plus et moins). Utilisez des câbles de qualité automobile.

Comment nettoyer et entretenir l'amplificateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité et assurez une bonne circulation d'air autour de l'amplificateur.

Que faire en cas de fusible défectueux ?

Ne pontez jamais un fusible défectueux et ne le remplacez pas par un fusible de calibre supérieur. Remplacez-le uniquement par un fusible de même valeur. Si le problème persiste, consultez un spécialiste.

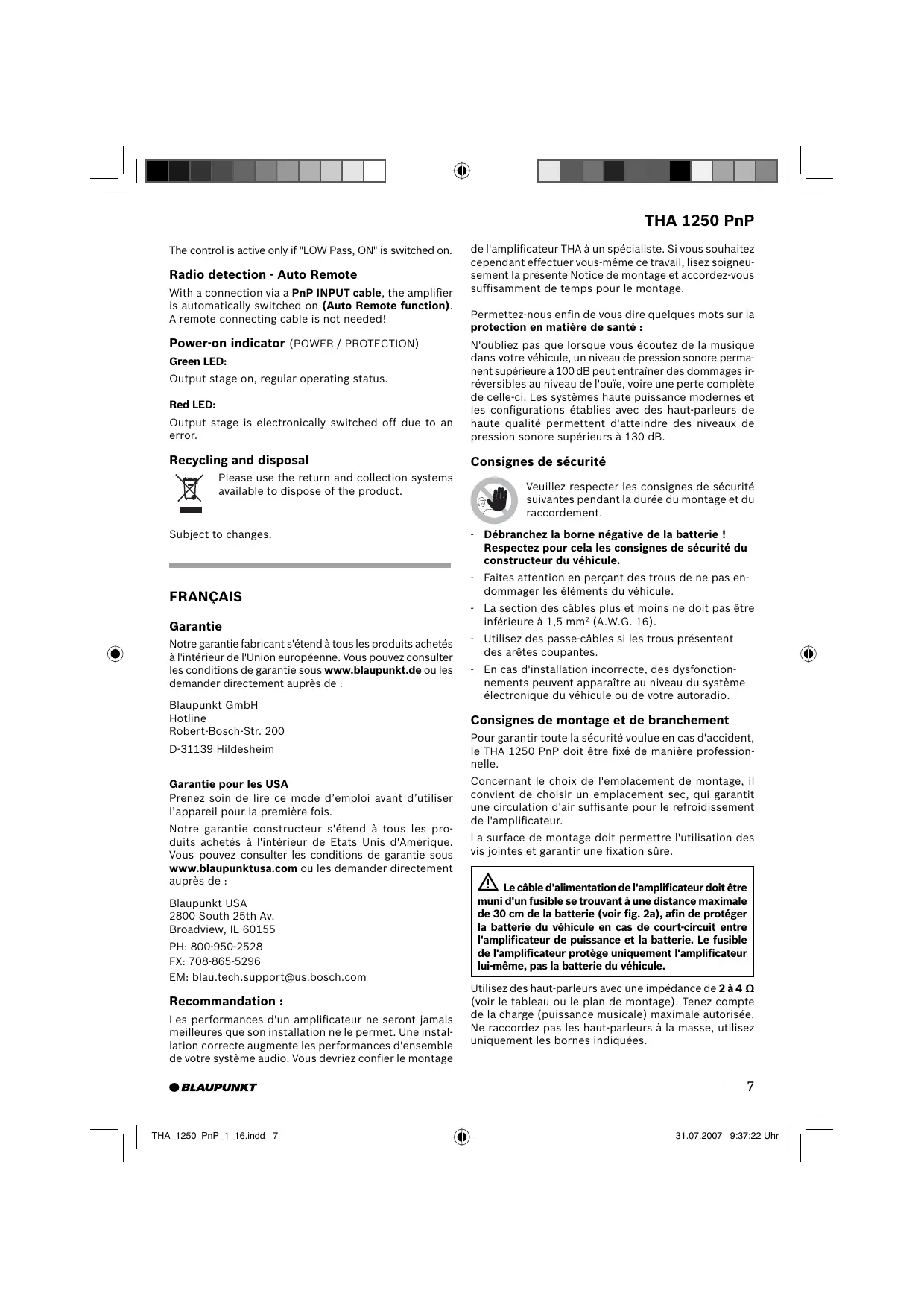

MODE D'EMPLOI THA 1250 PNP BLAUPUNKT

Notre garantie fabricant s'étend à tous les produits achetés à l'intérieur de l'Union européenne. Vous pouvez consulter les conditions de garantie sous www.blaupunkt.de ou les demander directement auprès de :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantie pour les USA

Lisez ce mode d'emploi avant d'utiliser l'appareil pour la première fois.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur des États-Unis d'Amérique. Vous pouvez consulter les conditions de garantie sous www.blaupunktusa.com ou les demander directement auprès de :

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX:708-865-5296

EM: blau. tech. [e-mail]

Les performances d'un amplificateur ne seront jamais que son installation ne le permet. Une installation correcte augmente les performances d'ensemble de votre système audio. Vous devriez confier le montage

de l'amplificateur THA à un spécialiste. Si vous souhaitez cependant effectuer vous-même ce travail, lisez soigneusement la présente Notice de montage et accordez-vous suffisamment de temps pour le montage.

Permettez-nous enfin de vous dire quelques mots sur la protection en matière de santé :

N'oubliez pas que lorsque vous écoutez de la musique dans votre véhicule, un niveau de pression sonore permanent supérieur à 100 dB peut entraîner des dommages irréversibles au niveau de l'ouïe, voir une perte complète de celle-ci. Les systèmes haute puissance modernes et les configurations établies avec des haut-parleurs de haute qualité permettent d'atteindre des niveaux de pression sonore supérieurs à 130 dB.

Consignes de sécurité

Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.

Débranche la borne négative de la batterie! Respectez pour cette consigne de sécurité du constructeur du véhicule. - Faites attention en-pourcent des trous de ne pas endommager les éléments du véhicule. - La section des câbles plus et moins ne doit pas être inférieure à 1,5 mm² (A. W. G. 16). - Utilisez des passe-câbles si les trous seront des arêtes coupantes. - En cas d'installation incorrecte, des dysfonctions peuvent apparaître au niveau du système électronique du véhicule ou de votre autoradio.

Consignes de montage et de branchement

Pour garantir toute la sécurité en cas d'accident, le THA 1250 PnP doit être fixé de manière professionnelle.

Concernant le d'emplacement de montage, il convient d'avoir un emplacement sec, qui garantit une circulation d'air suffisante pour le refroidissement de l'amplificateur.

La surface de montage doit permettre l'utilisation des vis jointes et garantir une fixation sûre.

Le câble d'alimentation de l'amplificateur doit être muni d'un fusible se trouvant à une distance maximale de 30 cm de la batterie (voir fig. 2a), afin de protéger la batterie du véhicule en cas de court-circuit entre l'amplificateur de puissance et la batterie. Le fusible de l'amplificateur protège uniquement l'amplificateur lui-même, pas la batterie du véhicule.

Utilisez des haut-parleurs avec une impédance de 2 à 4 Ω (voir le tableau ou le plan de montage). Tenez compte de la charge (puissance sociale) maximale autorisée. Ne raccordez pas les haut-parleurs à la masse, utilisez uniquement les bornes indiquées.

Possibilités de raccordement des haut-parleurs :

Puisance max.	1 x 500 watts / 4 Ω
Puisance max.	1 x 600 watts / 2 Ω	Fig. 4
Puisance RMS	1 x 250 watts / 4 Ω
Puisance RMS	1 x 300 watts / 2 Ω
Puisance RMS selon CEA-2006 (<1% distorsion/+14,4 V)
Bande passante	10 Hz - 30 000 Hz
Rapport signal-bruit	>95 dB @ à la puis-sance RMS
Rapport signal-bruit	>78 dB @ 1 W/ 1 kHz
Taux de distor-sion (RMS)	< 0,05%
Stabilité	2 Ω
Sensibilité d'entrée	0,3 - 8 V
Sensibilité des entréesDirect AUX IN	0,3 V
Filtre passage-bas(Low Pass)	50-250 Hz
Filtre passage-haut(High Pass)	10-250 Hz
Bass Boost	0 dB à +12 dB
Entrées	2 x cinch/RCA,2 x haut-parleurs
Sorties	2 x haut-parleurs,2 x cinch/RCA,2 x haut-parleurs
DimensionsI x H x P (mm)	260 x 42 x 160(10.3"x1.7"x6.3")

Raccordements des câbles plus et moins

• Nous recommandons une section minimale de câble de 1,5 mm² (A. W. G. 16).

Sur le câble d'adaptation du véhicule (7 607 622...), le câble plus 12V permanent doit être relié au câble + de l'amplificateur (voir Fig. 6).

• Tirez un câble plus du commerce depuis la batterie en insérant un porte-fusible dans le câble, à 30 cm de la batterie.
• Utilisez des passe-câbles si les trous sont des arêtes coupantes. Fixer de manière sure un câble moins du commerce à un point de masse sans parasites (vis ou tôle de la carrosserie, mais pas au pôle négatif de la batterie).
• Grattez la surface de contact du point de masse pour permettre le métal à nu et enduisez-la de graissé au graphite.

Fusibles intégrés (fuse)

Les fusibles (Fuse) intégrés dans l'amplificateur protègent l'étage de sortie ainsi que l'ensemble du système électrique en cas de défaut. Ne pontez jamais un fusible défectueux, ne remplacez jamais un fusible défectueux par un fusible de calibre supérieur.

Raccordement de l'alimentation électrique... Fig. 2, 2a Raccordement à un autoradio équipé de connecteurs de sortie Cinch.... Fig. 3

Raccordement des haut-parleurs............ Fig. 4, 4a

Reliez la borne Remote de l'amplificateur à l'alimentation +12 V commutée.

De cette manière, l'amplificateur sera mis en marche ou arrêté en même temps que l'autoradio.

Remarque :

En cas de raccordement par l'intermédiaire d'un câble PnP-INPUT, la mise en marche s'effectue automatiquement.

Une particularité réside dans le fait qu'une tension de commutation des sorties de +12V / 200mA est disponible suite à la mise en marche automatique par l'entrée-sortie Remote.

Raccordement haut niveau (uniquement par l'intermédiaire du câble pnp high input)

L'amplificateur dispose de raccordement haut niveau (High-Input) afin de pouvoir raccorder un autoradio sans sorties au niveau du préamplificateur (Fig. 2a). De cette manière un raccordement direct aux sorties de haut-parleur de l'autoradio est possible.

Réglage du niveau (level)

Le dispositif de réglage du niveau vous permet d'adapter la sensibilité d'entrée de l'étage de sortie à votre autoradio.

La plage de réglage va de 0,3 V à 8 V.

Encore quelques explications importantes à ce sujet : En tournant le dispositif de réglage dans le sens des aiguilles d'une montre, la sensibilité d'entrée de l'amplificateur et, par conséquent, le volume sonore augmentent. Il ne s'agit pas cependant d'un dispositif de réglage du volume sonore. Le réglage en butée ne permet pas d'augmenter la puissance de l'amplificateur, même si cela semble en premier lieu être le cas. Le système augmente uniquement le volume sonore plus rapidement lorsque vous tournez le bouton de réglage correspondant sur l'autoradio.

Raccordement des haut-parleurs

Comme pour n'importe quel composant audio, le respect de la polarité entre l'amplificateur et les haut-parleurs est essentiel pour la qualité de la reproduction sonore. Pour le raccordement, vous devez par conséquent veiller à ce que la borne positive (+) de l'amplificateur soit

raccordée à la borne positive (+) du haut-parleur et la borne négative (-) de l'amplificateur à la borne négative (-) du haut-parleur.

Remarque :

L'amplificateur ne peut additionner les informations des signaux gauche et droit que si elles ont été transmises non seulement par la prise RCA droite mais aussi par la prise RCA gauche.

Réglage du type de filtrage et de la fréquence de coupure

Le THA 1250 PnP permet de régler le type de filtrage (c'est-à-dire « Low-Pass » ou « Hi-Pass ») ainsi que la fréquence de coupure souhaitée. Si vous raccordez par exemple deux subwoofer, des réglages du filtré « Low-Pass » sont nécessaires. La fréquence de coupure dépend de la bande passante des haut-parleurs (voir la bande de fréquences recommandée des haut-parleurs).

Avec un réglage sur 250 Hz, la bande passante de l'amplificateur va de 250 Hz à 30 000 Hz.

Réglage de la fréquence du filtré « low-pass

Ce dispositif de réglage est actif lorsque le commutateur se trouve sur « Low-Pass » et il permet de régler la fréquence de coupure souhaitée.

Avec un réglage sur 150 Hz, la bande passante de l'amplificateur va de 10 Hz à 150 Hz.

Le dispositif de réglage Bass Boost sur la télécommande vous permet d'accentuer la reproduction des graves. La plage de réglage va de 0 dB à +12 dB (voir Fig. 7).

Le dispositif de réglage est activé uniquement lorsque « Low-Pass » est sur « ON »

Détection d'autoradio - auto remote

En cas de raccordement par l'intermédiaire d'un câble PnP INPUT, l'amplificateur est mis automatiquement en marche (fonction Auto Remote). Le câble de raccordement Remote est supprimé !

Indicateur de fonctionnement

(POWER / PROTECTION)

Lumière verte :

Étage de sortie en marche, fonctionnement normal.

Lumière rouge :

Étage de sortie coupé électroniquement en raison d'un début.

Recyclage et élimination

Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.

Sous réserve de modifications.

uniquement pour autoradios avec étage de sortie en pont
