Τύπος προϊόντος	Ενισχυτής αυτοκινήτου 2 καναλιών
Μάρκα	Blaupunkt
Μοντέλο	THA 275 PNP
Διαστάσεις (Μ x Υ x Β)	170 x 42 x 160 mm
Βάρος	Δεν προσδιορίζεται στο εγχειρίδιο (εκτίμηση περίπου 1 kg)
Τροφοδοσία	12 V DC (μπαταρία οχήματος)
Μέγιστη ισχύς (στέρεο)	2 x 150 W στα 4 Ω / 2 x 180 W στα 2 Ω
RMS ισχύς (στέρεο)	2 x 75 W στα 4 Ω / 2 x 90 W στα 2 Ω
Μέγιστη ισχύς (γέφυρα)	1 x 400 W στα 4 Ω
RMS ισχύς (γέφυρα)	1 x 190 W στα 4 Ω
Εύρος ζώνης	10 Hz - 30.000 Hz
Λόγος σήματος/θορύβου	> 95 dB @ RMS ισχύς
Αρμονική παραμόρφωση (RMS)	< 0,05 %
Σταθερότητα σύνθετης αντίστασης	2 Ω (4 Ω σε λειτουργία γέφυρας)
Ευαισθησία εισόδου (RCA)	0,3 - 8 V
Ευαισθησία εισόδου Aux	0,3 V
Φίλτρο χαμηλής διέλευσης (Low Pass)	50 - 250 Hz
Φίλτρο υψηλής διέλευσης (High Pass)	10 - 250 Hz
Είσοδοι	2 x Cinch/RCA, 2 x είσοδος υψηλού επιπέδου ηχείου (PnP), 1 x είσοδος Aux 3,5 mm στερεοφωνική
Έξοδοι	2 x ηχεία (με δυνατότητα γεφύρωσης)
Ειδική λειτουργία	Plug and Play (PnP), αυτόματη ανίχνευση remote, ένδειξη Power/Protection
Προστασία	Ενσωματωμένη ασφάλεια ενισχυτή, προστασία βραχυκυκλώματος και υπερθέρμανσης
Συνιστώμενη διατομή καλωδίου	≥ 1,5 mm² (AWG 16)
Θερμοκρασία λειτουργίας	Δεν προσδιορίζεται (τυπική χρήση αυτοκινήτου)

Συχνές ερωτήσεις - THA 275 PNP BLAUPUNKT

Ποια είναι η ισχύς του ενισχυτή THA 275 PNP;

Ο ενισχυτής παρέχει μέγιστη ισχύ 2 x 150 W (στέρεο) στα 4 Ω και 2 x 180 W στα 2 Ω. Σε λειτουργία γέφυρας, μπορεί να φτάσει 1 x 400 W στα 4 Ω. Οι RMS ισχύς είναι 2 x 75 W και 1 x 190 W αντίστοιχα.

Τι είδη εισόδων έχει ο ενισχυτής;

Ο ενισχυτής διαθέτει 2 εισόδους Cinch/RCA, 2 εισόδους υψηλού επιπέδου (PnP Input) για απευθείας σύνδεση στις εξόδους ηχείων του ραδιοφώνου, και μία είσοδο Aux 3,5 mm (Direct AUX IN) για σύνδεση συσκευής MP3 ή GPS.

Πώς μπορώ να συνδέσω τον ενισχυτή στο ραδιόφωνό μου;

Χρησιμοποιήστε το ειδικό καλώδιο προσαρμογής Plug and Play (PnP) για το όχημά σας. Εάν το ραδιόφωνό σας έχει υποδοχές ISO, χρειάζεστε έναν προσαρμογέα Blaupunkt PnP 25 ή PnP 55. Μπορείτε επίσης να χρησιμοποιήσετε τις εισόδους RCA εάν το ραδιόφωνό σας τις διαθέτει.

Μπορώ να χρησιμοποιήσω τον ενισχυτή με υπογούφερ;

Ναι, μπορείτε να γεφυρώσετε τα κανάλια (λειτουργία γέφυρας) για να τροφοδοτήσετε ένα υπογούφερ. Σε αυτή την περίπτωση, η σύνθετη αντίσταση πρέπει να είναι τουλάχιστον 4 Ω. Χρησιμοποιήστε το ρυθμιζόμενο φίλτρο χαμηλής διέλευσης (Low Pass) από 50 έως 250 Hz για να μεταδώσετε μόνο τις χαμηλές συχνότητες.

Πώς ρυθμίζω το επίπεδο εισόδου του ενισχυτή;

Γυρίστε το ποτενσιόμετρο Level για να προσαρμόσετε την ευαισθησία εισόδου από 0,3 V έως 8 V. Η δεξιόστροφη περιστροφή αυξάνει την ένταση, αλλά δεν είναι ρύθμιση έντασης. Ρυθμίστε το για να αποφύγετε την παραμόρφωση χωρίς να υπερφορτώνετε την είσοδο.

Τι σημαίνει η ενδεικτική λυχνία στον ενισχυτή;

Η πράσινη λυχνία υποδεικνύει κανονική λειτουργία. Η κόκκινη λυχνία σημαίνει ότι ο ενισχυτής έχει μπει σε προστασία (βραχυκύκλωμα, υπερθέρμανση, κλπ.). Ελέγξτε τις συνδέσεις και την τροφοδοσία.

Ποια διατομή καλωδίου πρέπει να χρησιμοποιήσω για την τροφοδοσία;

Η ελάχιστη συνιστώμενη διατομή για τα καλώδια + και - είναι 1,5 mm² (AWG 16). Τοποθετήστε μια ασφάλεια σε απόσταση μικρότερη από 30 cm από την μπαταρία για να προστατεύσετε το καλώδιο.

Πώς συνδέω την είσοδο Aux (Direct AUX IN);

Χρησιμοποιήστε ένα καλώδιο jack 3,5 mm για να συνδέσετε την πηγή ήχου σας (συσκευή MP3, GPS) στην είσοδο Direct AUX IN. Βεβαιωθείτε ότι ο διακόπτης του ενισχυτή είναι στη θέση ON (I/II) μετά τη σύνδεση. Ρυθμίστε την ένταση της πηγής στο ελάχιστο πριν.

Μπορώ να χρησιμοποιήσω τον ενισχυτή χωρίς καλώδιο Remote;

Ναι, εάν χρησιμοποιείτε το καλώδιο PnP INPUT, η λειτουργία Auto Remote ενεργοποιεί αυτόματα τον ενισχυτή όταν ανάβει το ραδιόφωνο. Διαφορετικά, πρέπει να συνδέσετε τον ακροδέκτη Remote σε μια διακοπτόμενη τροφοδοσία +12 V.

Ποιες ρυθμίσεις φίλτρων είναι διαθέσιμες;

Ο ενισχυτής διαθέτει ένα φίλτρο υψηλής διέλευσης (High Pass) από 10 έως 250 Hz και ένα φίλτρο χαμηλής διέλευσης (Low Pass) από 50 έως 250 Hz. Μπορείτε να επιλέξετε τον τύπο φίλτρου και τη συχνότητα αποκοπής ανάλογα με τα ηχεία σας.

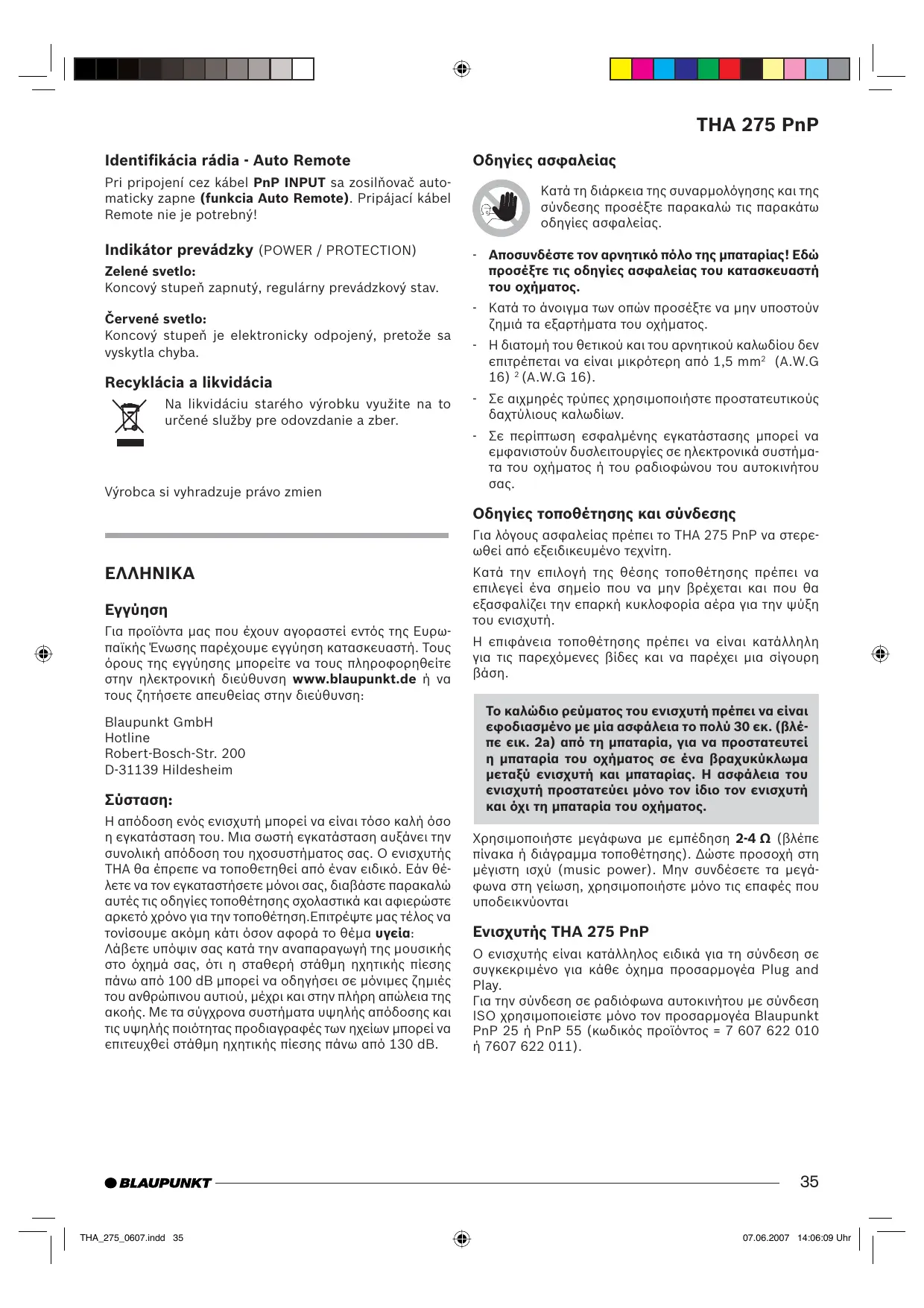

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ THA 275 PNP BLAUPUNKT

Λάβετε υπόψη σας κατά την αναπαραγωγή της μουσικής σας, ότι η στάθμη έντασης ήχου άνω των 100 dB μπορεί να προκαλέσει μόνιμες ζημιές στο ανθρώπινο αυτί, μέχρι και ανηρη απώλεια ακοής. Με τα σύγχρονα συστήματα υψηλής απόδοσης και υψηλής ποιότητας προδιαγραφές των ηχείων μπορεί να επιτευχθεί στάθμη έντασης ήχου άνω των 130 dB.

Οδηγίες ασφαλείας

Κατά την διαδικασία της συναρμολόγησης και της σύνδεσης, παρακαλώ τις παρακάτω οδηγίες ασφαλείας.

Ανοίξτε το αριστερό πλαίσιο της μπαταρίας! Εδώ πρέπει να ακολουθήσετε τις οδηγίες ασφαλείας του κατασκευαστή του οχήματος. - Κατά το άνοιγμα των πωμάτων προσέξτε να μην υποστούν ζημιά τα εξαρτήματα του οχήματος. Η διατομή του θετικού και του αρνητικού καλωδίου δεν επιτρέπεται να είναι μικρότερη από 1,5 mm² (A.W.G 16). - Σε μύτες τρύπες χρησιμοποιείτε προστατευτικούς δακτυλίους καλωδίων. - Σε περίπτωση εσφαλμένης εγκατάστασης μπορεί να εμφανιστούν δυσλειτουργίες σε ηλεκτρονικά συστήματα του οχήματος ή του ραδιοφώνου του αυτοκινήτου σας.

ΣτερεοφωνικήλειουργiaMey. ιαχύςMey. ιαχύςIαχύς RMSIαχύσ RMS	2 x 150 Watt / 4 Ω2 x 180 Watt / 2 Ω2 x 75 Watt / 4 Ω2 x 90 Watt / 2 Ω	Eικ. 4Eικ. 4
ΓέφυρωμένηλειουργiaMey. ιαχύςIαχύς RMS	1 x 400 Watt / 4 Ω1 x 190 Watt / 4 Ω	Eικ. 4Eικ. 4
Iαχύς RMS κατά το CEA-2006(<1% παραμόρφωση/+14,4 V)
Δπόκρίαησουνότητας	10 Hz - 30.000 Hz
Λόγος σήματοςπρος θόρμοβο	> 95 dB @ ιαχύς RMS
Λόγος σήματοςπρος θόρμοβο	> 78 dB @ 1 W/ 1 kHz
Αρμονικήπαραμόρφωση(RMS)	< 0,05%
Σταθερότητα	2 Ω (4 Ω σε γεφυρωμένηλειουργia)
Euαισθησιαειδόου	0,3 - 8 V
Euαισθησιαειδόου DirectAUX IN	0,3V
Φιλτρο διέλευσηςαμηλώνσουντήτων(Low Pass)	50-250 Hz
Φιλτρο διέλευσηςωμηλών συχνοῦτήτων(High Pass)	10-250 Hz
Bass Boost	0 dB μέχρι +12 dB
Εξοδοι	2 x RCA,2 x HighLevel speaker PnP1 x Direct Aux Inputs,3.5 mm stereo
'Εξοδοι	2 x μέγάφωνa
ΔιαστάσειςΠ x Y x B (mm)	170 x 42 x 160 (6.7"x1.7"x6.3")

Σύνδεση συν/πλην

Συνιστώμενη ελάχιστη διάμετρος 1,5 mm² (A.W.G 16).

Στο συνδετικό καλώδιο του οχήματος (7 607 622...) πρέπει να συνδεθεί το καλώδιο B+12V με το καλώδιο + του ενισχυτή (βλέπε εικ.7).

Τοποθετήστε ένα απλό θετικό καλώδιο προς τη μπαταρία και συνδέστε το μέσω μιας ασφάλειας σε απόσταση 30 εκ. από τη μπαταρία. Σε ακμές τρυπών χρησιμοποιείτε προστατευτικούς δακτυλίους καλωδίων. Βιδώστε καλά ένα απλό αρνητικό καλώδιο σε ένα σημείο γείωσης χωρίς παρεμβολές (βίδα του αμαξώματος, λαμαρίνα του αμαξώματος) (όχι στον αρνητικό πόλο της μπαταρίας). Καθαρίστε την επιφάνεια επαφής του σημείου γείωσης ώσπου να φανεί το μέταλλο και επαλείψτε την με γράσο γραφίτη.

Ενσωματωμένες ασφάλειες (Fuse)

Οι ενσωματωμένες στον ενισχυτή ασφάλειες (Fuse) προστατεύουν τον τελικό ενισχυτή και ολόκληρο το ηλεκτρικό σύστημα σε περίπτωση βλάβης. Κατά την αντικατάσταση ασφάλειας, μην υπερβείτε ποτέ τις ασφάλειες ή τις αλλάξετε με ασφάλειες υψηλότερης έντασης ρεύματος.

Παραδείγματα σύνδεσης

Σύνδεση της παροχής τάσης. Εικ. 2, 2a, b

Σύνδεση ραδιοφώνου αυτοκινήτου

με έξοδο RCA. Εικ. 3

Συνδέσεις μεγαφώνων. Εικ. 4/5

Direct Aux Input. Εικ. 6

Σύνδεση Remote του ενισχυτή με πηγή τάσης +12 V.

Με αυτόν τον τρόπο ο ενισχυτής να ενεργοποιείται και να απενεργοποιείται μέσω του διακόπτη ON/OFF του ραδιοφώνου.

Υπόδειξη:

Κατά τη σύνδεση ενός καλωδίου PnP-INPUT πραγματοποιείται αυτόματα η ενεργοποίηση.

Ως ιδιαίτερο χαρακτηριστικό είναι διαθέσιμη μετά την αυτόματη ενεργοποίηση στην έξοδο/είσοδο Remote +12V/200mA όταν ενεργοποιείται η έξοδος.

Σύνδεση High-Input (μόνο μέσω καλωδίου PnP High-Input)

Ο ενισχυτής διαθέτει συνδέσεις PnP-Input, για να μπορεί να συνδεθεί ραδιόφωνο χωρίς έξοδο προενισχυτή (εικόνα 6). Με αυτόν τον τρόπο είναι δυνατή η άμεση σύνδεση στην έξοδο των ηχείων του ραδιοφώνου.

Υπόδειξη:

Μη χρησιμοποιείτε τις εξόδους/εισόδους του καλωδίου PnP πρέπει να συνδεθούν (βλέπε εικ. 2).

Σύνδεση Direct Aux Input

Δυνατότητα σύνδεσης όταν δεν υπάρχει ή δεν χρησιμοποιείται η είσοδος AUX στο ραδιόφωνο του αυτοκινήτου.

Εδώ μπορείτε να συνδέσετε διάφορες πηγές ήχου, για παράδειγμα ένα MP3 Player ή ένα κινητό σύστημα πλοήγησης, απευθείας μέσω ενός βύσματος Jack 3,5 mm στην είσοδο Direct Aux Input. Όλες οι πηγές σήματος ακούγονται κατ' αυτόν τον τρόπο ταυτόχρονα και η ένταση ήχου τους ρυθμίζεται στην αντίστοιχη συσκευή αναπαραγωγής.

Υπόδειξη:

Κατά την τοποθέτηση και τη σύνδεση πρέπει όλες οι πηγές ήχου να είναι απενεργοποιημένες!

Τα ηχεία δεν χρησιμοποιούνται παρακαλώ το 5 m καλώδιο μας με βύσμα Jack με τον κωδικό παραγγελίας 7 607 001 525.

Ως επιπλέον χαρακτηριστικό διατίθεται ένας διακόπτης On/Off.

Σε κύκλωμα γέφυρας πρέπει το φορτίο του ενισχυτή να είναι 4 Ω ή μεγαλύτερο. Χαμηλότερο φορτίο θα οδηγήσει σε υπερθέρμανση ή διακοπή λειτουργίας του ενισχυτή και μπορεί να προκαλέσει μόνιμες βλάβες.

Ρύθμιση συχνοτήτων

Με το THA 275 PnP μπορεί να ρυθμιστεί ο τύπος της μετάβασης συχνότητας (δηλαδή "Low-Pass" ή "Hi-Pass") και η επιθυμητή συχνότητα μετάβασης. Εάν για παράδειγμα θέλετε να συνδέσετε ένα ζευγάρι υπογούφερ, είναι απαραίτητοι οι ρυθμιστές "Low-Pass". Η συχνότητα μετάβασης εξαρτάται από την χρήση συχνοτήτων των μεγαφώνων (βλέπετε προτεινόμενη χρήση συχνοτήτων των μεγαφώνων).

"High-Pass"

Κατά προσέγγιση των 250 Hz έχουμε ενίσχυση ζώνης συχνοτήτων από 250 Hz έως 30.000 Hz.

Ρύθμιση συχνότητας "Low-Pass"

Αυτός ο ρυθμιστής είναι ενεργοποιημένος, όταν ο διακόπτης βρίσκεται στη θέση "Low-Pass", και καθιστά δυνατή τη ρύθμιση της επιθυμητής συχνότητας μετάβασης.

Παραδείγματα:

Κατά προσέγγιση των 150 Hz έχουμε ενίσχυση συχνοτήτων από 10 Hz έως 150 Hz.

Αναγνώριση ραδιοφώνου - Auto Remote

Κατά τη σύνδεση με ένα καλώδιο PnP INPUT ενεργο- ποιείται αυτόματα ο ενισχυτής (Auto Remote Function).

Δεν παρέχεται καλώδιο για σύνδεση Remote!

Ένδειξη λειτουργίας (POWER / PROTECTION)

Πράσινο φως

Τελεστικός ενισχυτής ενεργοποιημένος, κανονική κατάσταση λειτουργίας.

Κόκκινο φως

Ο τελεστικός ενισχυτής απενεργοποιήθηκε ηλεκτρονικά επειδή υπάρχει βλάβη.

Ανακύκλωση και απόρριψη

Παρακαλούμε χρησιμοποιήστε για την απόρριψη του προϊόντος τους συνήθεις τρόπους ανακύκλωσης.

Επιφυλασσόμεθα για το δικαίωμα αλλαγών χωρίς προειδοποίηση.
