Tipo di prodotto	Amplificatore auto a 2 canali
Marca	Blaupunkt
Modello	THA 275 PNP
Dimensioni (L x A x P)	170 x 42 x 160 mm
Peso	Non specificato nel manuale (stima circa 1 kg)
Alimentazione	12 V CC (batteria veicolo)
Potenza max (stereo)	2 x 150 W su 4 Ω / 2 x 180 W su 2 Ω
Potenza RMS (stereo)	2 x 75 W su 4 Ω / 2 x 90 W su 2 Ω
Potenza max (ponte)	1 x 400 W su 4 Ω
Potenza RMS (ponte)	1 x 190 W su 4 Ω
Banda passante	10 Hz - 30 000 Hz
Rapporto segnale/rumore	> 95 dB @ potenza RMS
Tasso di distorsione armonica (RMS)	< 0,05 %
Stabilità d'impedenza	2 Ω (4 Ω in modalità ponte)
Sensibilità d'ingresso (RCA)	0,3 - 8 V
Sensibilità ingresso Aux	0,3 V
Filtro passa-basso (Low Pass)	50 - 250 Hz
Filtro passa-alto (High Pass)	10 - 250 Hz
Ingressi	2 x Cinch/RCA, 2 x altoparlante alto livello (PnP), 1 x ingresso Aux 3,5 mm stereo
Uscite	2 x altoparlanti (pontabili)
Funzione speciale	Plug and Play (PnP), rilevamento auto remote, indicatore Power/Protection
Protezione	Fusibile ampli integrato, protezione cortocircuito e surriscaldamento
Sezione cavo consigliata	≥ 1,5 mm² (AWG 16)
Temperatura di funzionamento	Non specificata (uso automobilistico standard)

Domande frequenti - THA 275 PNP BLAUPUNKT

Qual è la potenza dell'amplificatore THA 275 PNP?

L'amplificatore eroga una potenza max di 2 x 150 W (stereo) su 4 Ω e 2 x 180 W su 2 Ω. In modalità ponte, può raggiungere 1 x 400 W su 4 Ω. Le potenze RMS sono rispettivamente di 2 x 75 W e 1 x 190 W.

Quali tipi di ingressi possiede l'amplificatore?

L'amplificatore dispone di 2 ingressi Cinch/RCA, 2 ingressi alto livello (PnP Input) per collegarsi direttamente alle uscite altoparlanti dell'autoradio, e un ingresso Aux da 3,5 mm (Direct AUX IN) per collegare un lettore MP3 o un GPS.

Come posso collegare l'amplificatore al mio autoradio?

Utilizzare il cavo di adattamento Plug and Play (PnP) specifico per il vostro veicolo. Se il vostro autoradio ha prese ISO, è necessario un adattatore Blaupunkt PnP 25 o PnP 55. Potete anche usare gli ingressi RCA se il vostro autoradio ne è dotato.

Posso usare l'amplificatore con un subwoofer?

Sì, è possibile pontare i canali (modalità ponte) per alimentare un subwoofer. In questo caso, l'impedenza deve essere di almeno 4 Ω. Utilizzare il filtro passa-basso (Low Pass) regolabile da 50 a 250 Hz per trasmettere solo le basse frequenze.

Come regolare il livello di ingresso dell'amplificatore?

Ruotare il potenziometro Level per adattare la sensibilità d'ingresso da 0,3 V a 8 V. Ruotare in senso orario aumenta il volume, ma non è una regolazione del volume. Regolarlo per evitare la distorsione senza saturare l'ingresso.

Cosa significa la spia luminosa sull'amplificatore?

La spia verde indica un funzionamento normale. La spia rossa significa che l'amplificatore è entrato in protezione (cortocircuito, surriscaldamento, ecc.). Controllare i collegamenti e l'alimentazione.

Quale sezione di cavo devo usare per l'alimentazione?

La sezione minima consigliata per i cavi + e - è di 1,5 mm² (AWG 16). Posizionare un fusibile entro 30 cm dalla batteria per proteggere il cavo.

Come collegare l'ingresso Aux (Direct AUX IN)?

Utilizzare un cavo jack da 3,5 mm per collegare la sorgente audio (lettore MP3, GPS) all'ingresso Direct AUX IN. Assicurarsi che l'interruttore dell'amplificatore sia in posizione Acceso (I/II) dopo il collegamento. Regolare il volume della sorgente al minimo prima.

Posso usare l'amplificatore senza cavo Remote?

Sì, se si utilizza il cavo PnP INPUT, la funzione Auto Remote attiva automaticamente l'amplificatore quando l'autoradio si accende. Altrimenti, è necessario collegare il morsetto Remote a un'alimentazione +12 V commutata.

Quali sono le regolazioni dei filtri disponibili?

L'amplificatore offre un filtro passa-alto (High Pass) da 10 a 250 Hz e un filtro passa-basso (Low Pass) da 50 a 250 Hz. È possibile scegliere il tipo di filtro e la frequenza di taglio in base ai propri altoparlanti.

MANUALE UTENTE THA 275 PNP BLAUPUNKT

Disegni di installazione 46

NEDERLANDS 14

Inbouwtekeningen 46

SVENSKA 16

Monteringsbilder 46

ESPANOL 19

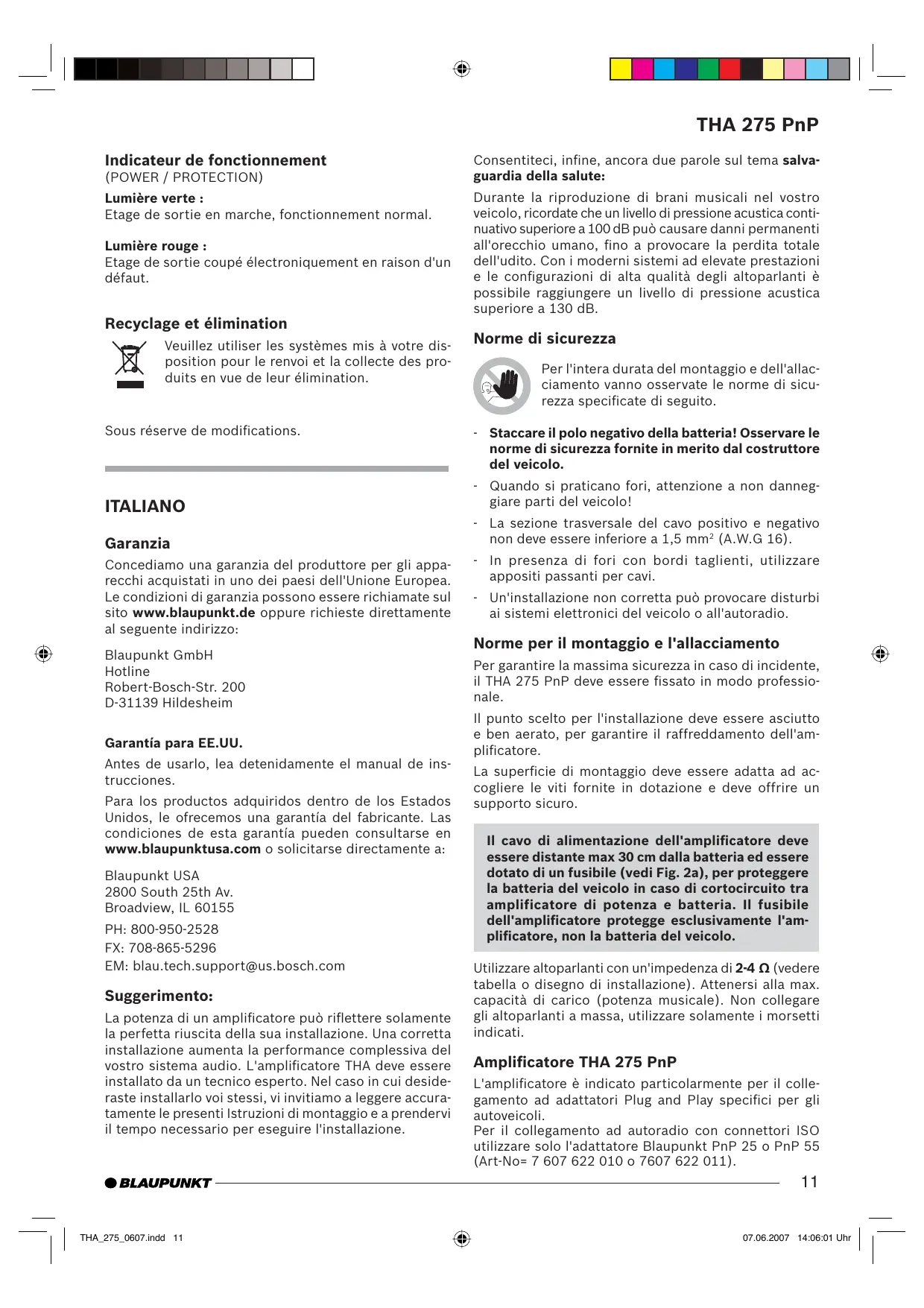

Concediamo una garanzia del produttore per gli apparecchi acquistati in uno dei paesi dell'Unione Europea. Le condizioni di garanzia possono essere richiamate sul sito www.blaupunkt.de oppure richieste direttamente al seguente indirizzo:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

La potenza di un amplificatore non riflette solamente la perfetta riuscita della sua installazione. Una corretta installazione aumenta la performance complessiva del vostro sistema audio. L'amplificatore THA deve essere installato da un tecnico esperto. Nel caso in cui desideraste installarlo voi stessi, vi invitiamo a leggere accuratamente le presenti istruzioni di montaggio e a prendervi il tempo necessario per eseguire l'installazione.

Consentiteci, infine, ancora due parole sul tema salvaguardia della salute:

Durante la riproduzione di brani musicali nel vostro veicolo, ricordate che un livello di pressione acustica continuativo superiore a 100 dB può causare danni permanenti all'orecchio umano, fino a provocare la perdita totale dell'udito. Con i moderni sistemi ad elevate prestazioni e le configurazioni di alta qualità degli altoparlanti è possibile raggiungere un livello di pressione acustica superiore a 130 dB.

Norme di sicurezza

Per l'intera durata del montaggio e dell'allacciamento vanno osservate le norme di sicurezza specificate di seguito.

• Staccare il polo negativo della batteria! Osservare le norme di sicurezza fornite in merito dal costruttore del veicolo.
• Quando si praticano fori, prestare attenzione a non danneggiare parti del veicolo!
• La sezione trasversale del cavo positivo e negativo non deve essere inferiore a 1,5 mm² (A.W.G 16).
• In presenza di fori con bordi taglienti, utilizzare appositi passanti per cavi.
• Un'installazione non corretta può provocare disturbi ai sistemi elettronici del veicolo o all'autoradio.

Norme per il montaggio e l'allacciamento

Per garantire la massima sicurezza in caso di incidente, il THA 275 PnP deve essere fissato in modo professionale.

Il punto scelto per l'installazione deve essere asciutto e ben aerato, per garantire il raffreddamento dell'amplificatore.

La superficie di montaggio deve essere adatta ad accogliere le viti fornite in dotazione e deve offrire un supporto sicuro.

Il cavo di alimentazione dell'amplificatore deve essere distante max 30 cm dalla batteria ed essere dotato di un fusibile (vedi Fig. 2a), per proteggere la batteria del veicolo in caso di cortocircuito tra amplificatore di potenza e batteria. Il fusibile dell'amplificatore protegge esclusivamente l'amplificatore, non la batteria del veicolo.

Utilizzare altoparlanti con un'impedenza di 2-4 Ω (vedere tabella o disegno di installazione). Attenersi alla max. capacità di carico (potenza musicale). Non collegare gli altoparlanti a massa, utilizzare solamente i morsetti segnalati.

Amplificatore THA 275 PnP

L'amplificatore è indicato particolarmente per il collegamento ad adattatori Plug and Play specifici per gli autoveicoli.

Per il collegamento ad autoradio con connettori ISO utilizzare solo l'adattatore Blaupunkt PnP 25 o PnP 55 (Art-No=7607622010 o 7607622011).

Applicazioni e collegamento degli altoparlanti:

Stereo-Mode Max Power Max Power RMS Power RMS Power	2 x 150 Watt / 4 Ω 2 x 180 Watt / 2 Ω 2 x 75 Watt / 4 Ω 2 x 90 Watt / 2 Ω	Fig. 4 Fig. 4
Modalità Bridge Max Power RMS Power	1 x 400 Watt / 4 Ω 1 x 190 Watt / 4 Ω	Fig. 4 Fig. 4
Potenza RMS secondo CEA-2006 (<1% distors./+14,4 V)
Risposta in frequence	10 Hz - 30.000 Hz
Rapporto segna-le/disturbo	>95 dB @ RMS Power
Rapporto segna-le/disturbo	>78 dB @ 1 W/ 1 kHz
Fattore di distor-sione (RMS)	<0,05%
Stabilità	2 Ω (4 Ω con funzio-namento ponticellato)
Sensibilità in entrata	0,3 - 8 V
Sensibilità in entrata Direct AUX IN	0,3 V
Filtro passabasso (Low Pass)	50-250 Hz
Filtro passaalto (High Pass)	10-250 Hz
Bass Boost	da 0 dB a +12 dB
Entrate	2 x Cinch/RCA 2 x HighLevel speaker PnP 1 x Direct Aux Inputs, 3.5 mm stereo
Uscite	2 x altoparlante
Dimensioni L x H x P (mm)	170 x 42 x 160 (6.7"x1.7"x6.3")

Attacco più / meno

• Si raccomanda di utilizzare una sezione trasversale minima di 1,5 mm² (A.W.G 16).

Sul cavo adattatore veicolo (7 607 622 ...) il cavo positivo permanente 12V deve essere collegato con l'amplificatore cavo + (vedi Fig. 7).

• Posare i cavi positivi per la batteria comunemente reperibili in commercio e collegarli mediante un portafusibile, posizionato ad una distanza di 30 cm dalla batteria.
• In presenza di fori con bordi taglienti utilizzare appositi passanti per cavi.
• Collegare in modo sicuro i cavi negativi comunemente reperibili in commercio ad un punto di massa privo di disturbi (vite della carrozzeria, lamiera della carrozzeria), ma non al polo negativo della batteria.
• Raschiare la superficie di contatto del punto di massa, fino a farla diventare lucida ed ingrassare con grasso a base di grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. In caso di utilizzo di un fusibile di riserva, non bypassare mai i fusibili né sostituirli con altri di amperaggio maggiore.

Esempi di collegamento

Collegamento dell'alimentazione di tensione . Fig. 2, 2a, b

Collegamento all'autoradio con attacco Cinch .Fig.3

Collegamenti degli altoparlanti (Fig. 4/5)

Direct Aux Input (Fig. 6)

+12V

Collegare l'attacco Remote dell'amplificatore con una sorgente di tensione azionabile a +12V.

In questo modo, sarà possibile attivare/disattivare l'amplificatore mediante il tasto On/Off dell'autoradio.

Nota:

In caso di collegamento tramite un cavo PnP-INPUT, l'attivazione avviene in modo automatico.

Come particolarità, dopo l'attivazione automatica sull'ingresso/uscita Remote sono disponibili +12V/200mA come tensione di commutazione in uscita.

Collegamenti livello alto (solo mediante cavo PnP High-Input)

L'amplificatore è dotato di collegamenti a livello alto (PnP Input), per poter essere collegato ad apparecchi radio senza uscite preamplificatore. In questo modo è possibile eseguire un collegamento diretto all'uscita altoparlanti dell'autoradio.

Nota:

I connettori output/input non utilizzati devono essere collegati dal cavo PnP (vedi Fig. 2).

Collegamento Direct Aux Input

Possibilità di collegamento all'autoradio in caso di ingresso AUX non presente o occupato.

Qui è possibile collegare diverse fonti esterne, ad esempio un lettore MP3 o un navigatore mobile, con uno spinotto jack da 3,5 mm direttamente sull'ingresso Direct Aux Input. In questo modo, tutte

le fonti di segnale possono essere ascoltate contemporaneamente e il volume può essere regolato sull'apparecchiatura corrispondente.

Nota:

Quando vengono effettuati il montaggio e il collegamento, tutte le fonti NF devono essere commutate su off!

Montaggio con cavo dotato di spinotto jack

Per il collegamento utilizzare il nostro cavo da 5 m dotato di spinotto jack, avente il codice d'ordinazione 7 607 001 525.

Dettaglio importante: il cavo è dotato di un interruttore on/off.

Posizione OFF (•) dell'interruttore:

Per le operazioni di montaggio o lo smontaggio o nel caso non sia collegata alcuna fonte NF.

Posizione ON: (I / II) dell'interruttore:

Attenzione:

Eseguito il collegamento, portare sempre il regolatore del volume al minimo e disattivare l'amplificatore.

Regolatore di livello

Con l'ausilio del regolatore di livello è possibile adeguare la sensibilità di ingresso dello stadio finale alla tensione di uscita della vostra autoradio.

Il range di regolazione è compreso tra 0,3 V e 8 V.

In caso di collegamento di un'autoradio di un altro produttore, la sensibilità di ingresso dovrà essere regolata in conformità alle indicazioni del produttore stesso.

A tale proposito, ancora alcuni importanti chiarimenti:

Ruotando il regolatore in senso orario, si aumenta la sensibilità di ingresso dell'amplificatore e di conseguenza anche il volume. Non si tratta tuttavia di una regolazione del volume; nella posizione finale non è possibile ottenere una maggiore potenza dell'amplificatore, anche se in un primo momento si potrebbe avere questa impressione. Il sistema aumenta solo più rapidamente il volume se la regolazione del volume dell'autoradio viene portata al massimo.

Collegamenti degli altoparlanti

(Nel caso in cui l'amplificatore debba essere ponticellato, procedere a quel punto direttamente con la sezione "Collegamenti degli altoparlanti ponticellati").

Come per ciascun componente audio, la corretta polarizzazione elettrica dell'amplificatore e degli altoparlanti è essenziale per una buona riproduzione dei bassi. Pertanto, durante l'esecuzione dei collegamenti ci si deve accertare che il polo positivo (+) dell'amplificatore venga collegato con il polo positivo (+) dell'altoparlante; lo stesso vale per i collegamenti negativi (-). Inoltre, il canale sinistro dell'amplificatore dev'essere collegato

con l'altoparlante sinistro ed il canale destro con l'altoparlante destro.

Collegamenti degli altoparlanti ponticellati

Nota: non possibile in caso di collegamento tramite cavo PnP.

Con l'amplificatore PnP THA 275 i canali 1 + 2 possono essere collegati mediante ponticelli. In quel modo, è possibile utilizzare l'amplificatore per uno o più subwoofer o un mid-range. In questa configurazione, l'amplificatore aggiunge il canale destro e sinistro ad un'uscita a canale singolo (monouscita).

Nota:

L'amplificatore può quindi aggiungere l'informazione relativa al segnale destro e sinistro solo se sia il collegamento RCA destro, sia il sinistro sono stati eseguiti.

Attenzione:

In caso di collegamento a ponte, il carico dell'amplificatore dev'essere pari a 4 Ohm o superiore. Un carico inferiore può causare un surriscaldamento o un disinserimento dell'amplificatore e provocare danni permanenti.

Impostazione del tipo e del range delle transizioni di frequenza

Con il THA 275 PnP è possibile impostare il tipo di range delle transizioni di frequenza (chiamato "Low-Pass" o "Hi-Pass") e la frequenza di transizione desiderata. Se, ad esempio, occorre collegare una coppia di subwoofer, sono necessarie impostazioni "Low-Pass". La frequenza di transizione è subordinata al range di frequenza dell'altoparlante (vedere range di frequenza raccomandato dell'altoparlante).

"High-Pass"

Con l'impostazione di 250 Hz, l'amplificatore ha un range di frequenza compreso tra 250 Hz e 30.000 Hz.

Regolazione di frequenza "Low-Pass"

Questo regolatore è attivo se l'interruttore si trova in posizione "Low-Pass" e consente di effettuare l'impostazione della frequenza di transizione desiderata.

Esempio:

Con un'impostazione di 150 Hz, l'amplificatore ha un range di frequenza compreso tra 10 Hz e 150 Hz.

Effettuando il collegamento tramite il cavo PnP INPUT, l'amplificatore viene attivato automaticamente (funzione Auto Remote). Il cavo di collegamento Remote viene eliminato!

Indicatore di esercizio (POWER / PROTECTION)

Luce verde:

stadio finale on, condizione d'esercizio regolare.

Luce rossa:

lo stadio finale è stato elettronicamente disattivato, poiché sussiste il rischio di errore.

Riciclaggio e smaltimento

Per lo smaltimento del prodotto, utilizzare i sistemi di restituzione e raccolta disponibili.

Con riserva di modifiche.
