GTA 275 - Amplificatore auto BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore per auto
Marca	Blaupunkt
Modello	GTA 275
Potenza max (stereo 4 Ω)	2 x 160 W
Potenza max (stereo 2 Ω)	2 x 210 W
Potenza max (mono 4 Ω)	1 x 425 W
Potenza RMS (stereo 4 Ω)	2 x 75 W
Potenza RMS (stereo 2 Ω)	2 x 105 W
Potenza RMS (mono 4 Ω)	1 x 210 W
Banda passante	10 Hz - 35 000 Hz
Rapporto segnale/rumore	>95 dB
Distorsione armonica (RMS)	<0,03%
Stabilità d'impedenza	2 Ω (4 Ω in modalità ponte)
Ingressi audio	2 x Cinch/RCA placcato oro, 2 x High-Level, 1 x Direct Aux 3,5 mm stereo
Uscite altoparlante	2 x morsetti placcati oro
Sensibilità d'ingresso (RCA)	0,3 V - 8 V
Sensibilità Direct Aux	0,3 V
Filtro passa-basso (Low Pass)	50-250 Hz
Filtro passa-alto (High Pass)	50-250 Hz
Amplificazione dei bassi (Bass Boost)	0 a +12 dB
Tensione di alimentazione	12 V (batteria veicolo)
Sezione cavo consigliata	≥ 6 mm²
Dimensioni (L x A x P)	262,5 x 53 x 268,5 mm
Peso	Circa 2 kg (stima)
Protezione integrata	Fusibili (da non bypassare)
Indicatori LED	Verde: funzionamento normale; Rosso: protezione attivata
Compatibilità autoradio	Uscita Cinch o High-Level (con adattatore ISO-Cinch se necessario)
Modalità di funzionamento	Stereo o mono in ponte
Regolatore di guadagno	Adatta la sensibilità d'ingresso (0,3 V - 8 V)

Domande frequenti - GTA 275 BLAUPUNKT

Come collegare l'amplificatore alla batteria?

Collegare il cavo positivo (+) alla batteria tramite un portafusibile situato a meno di 30 cm dalla batteria. Il cavo negativo (-) deve essere avvitato a un punto di massa sulla carrozzeria (grattare la vernice). Utilizzare una sezione del cavo di almeno 6 mm².

Posso collegare l'amplificatore a un'autoradio senza uscita Cinch?

Sì, utilizzare gli ingressi High-Level (morsetti altoparlante) dell'amplificatore. Collegarli direttamente alle uscite altoparlante dell'autoradio. Attenzione: non collegare contemporaneamente gli ingressi Cinch e High-Level.

Come regolare il guadagno dell'amplificatore?

Il regolatore di guadagno (situato sull'amplificatore) permette di adattare la sensibilità d'ingresso alla tensione di uscita dell'autoradio. Ruotarlo in senso orario per aumentare la sensibilità. Regolarlo in modo da ottenere un suono chiaro senza distorsione al volume di ascolto massimo.

Cosa fare se la spia rossa di protezione si accende?

La spia rossa indica un guasto (cortocircuito, surriscaldamento, impedenza troppo bassa). Controllare i collegamenti degli altoparlanti, l'impedenza degli altoparlanti (minimo 2 Ω in stereo, 4 Ω in ponte) e assicurarsi che l'amplificatore sia ben ventilato.

Come utilizzare l'ingresso Direct Aux Input?

Collegare un lettore MP3 o un dispositivo di navigazione tramite un cavo jack da 3,5 mm all'ingresso Direct Aux. Impostare l'interruttore su ON solo dopo aver collegato la sorgente. Impostare il volume dell'amplificatore al minimo prima di collegare.

Qual è l'impedenza minima in modalità ponte?

In modalità ponte (mono), l'impedenza minima è di 4 Ω. Non scendere al di sotto, altrimenti l'amplificatore si surriscalderà o entrerà in protezione.

Come regolare il filtro passa-basso per un subwoofer?

Impostare l'interruttore del filtro su Low-Pass, quindi regolare la frequenza di taglio tra 50 e 250 Hz. Più bassa è la frequenza, più grave è il suono. Adattarla alle caratteristiche del proprio subwoofer.

Posso utilizzare l'amplificatore con altoparlanti da 2 Ω?

Sì, in modalità stereo, l'amplificatore è stabile su 2 Ω (potenza max 2 x 210 W). Assicurarsi che gli altoparlanti supportino questa potenza. In modalità ponte, l'impedenza deve essere di almeno 4 Ω.

Come cablare l'amplificatore in modalità ponte?

Collegare il morsetto positivo di un altoparlante al morsetto positivo del canale sinistro, e il morsetto negativo al morsetto negativo del canale destro. Non utilizzare i morsetti negativi di entrambi i canali. L'impedenza totale vista dall'amplificatore deve essere di 4 Ω.

Dove installare l'amplificatore in auto?

Scegliere un luogo asciutto e ben ventilato, ad esempio sotto un sedile o nel bagagliaio. Fissarlo saldamente per evitare che si muova durante la guida. Evitare aree esposte a umidità o calore eccessivo.

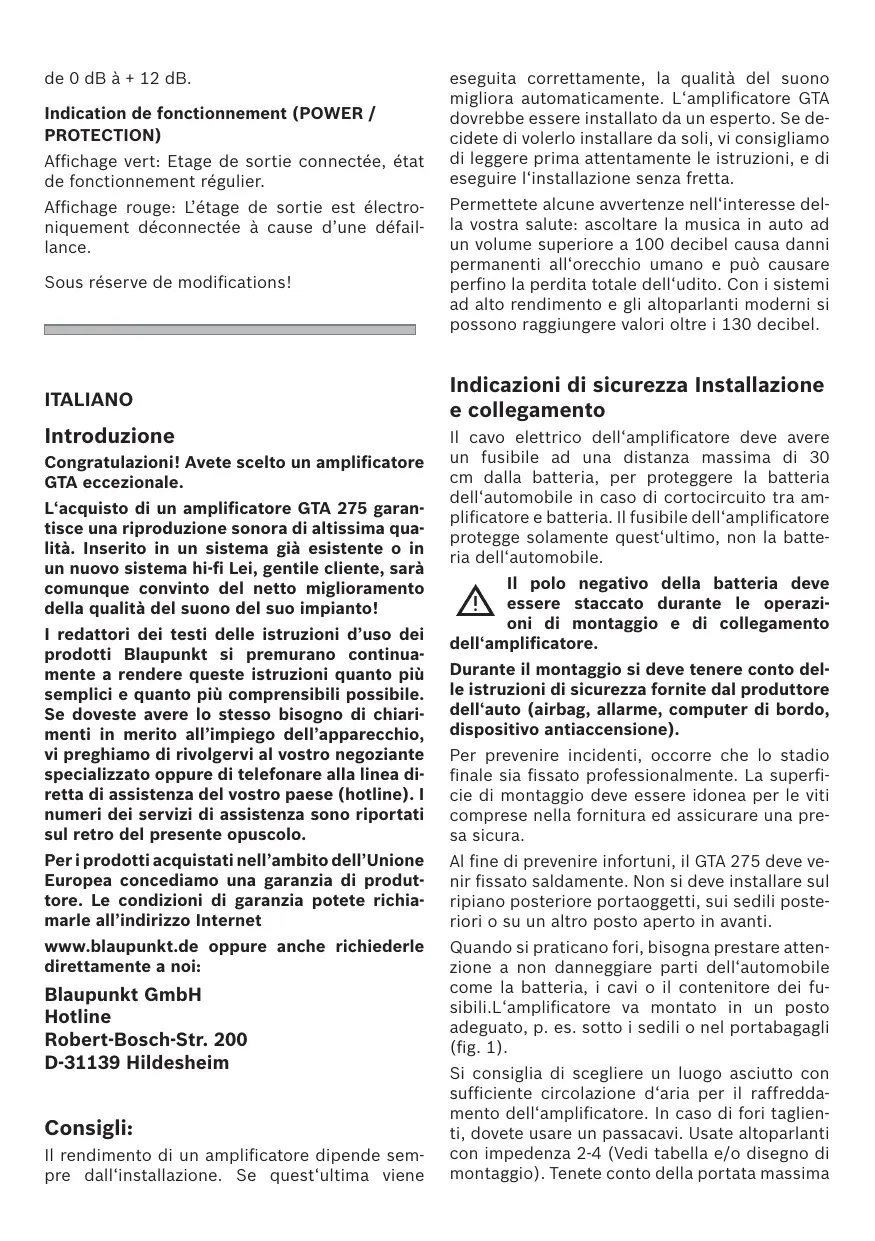

MANUALE UTENTE GTA 275 BLAUPUNKT

Congratulations! Avete scelto un amplificatore GTA eccezonale.

L'acquisto di un amplificatore GTA 275 garantisce una riproduzione sonora di altissima qualità. Inserito in unsystema giassistente o in un nuovo systema hi-fi Lei, gentile cliente, sare comunque convinto del netto miglioramento della qualità del suono del suo impianto!

I redattori dei testi delle istruzioni d'uso dei prodotti Blaupunkt si premurano continuamente a renderere queste istruzioni quanto più sempliciti e quando più comprensibili possible. Se doveste ave lo stesso bisogno di chiariamenti in merito all'impio dell'apparecchio, vi preghiamo di rivolgervi al vostro negotiante specializzato oppure di Telefonare alla linea diretta di assistenza del vostro paese (hotline). I numero dei servizi di assistenza sono riportati sul retro del presente opuscolo.

Per i prodotti acquistati nell'ambito dell'Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all'indirizzo Internet

www.blaupunkt.de oppure ante richiederledirettamente a neo:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Consiglio:

Il rendimento di un amplificatore dipende sempre dall'installazione. Se quest'ultima viene

eseguita correttamente, la qualità del suono migliorara automaticamente. L'amplificatore GTA dovrebbe essere installato da un esperto. Se decidete di valorlo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di eseguire l'installazione senza fretta.

Permettete alcune avventenze nell'interesse della vostra salute: ascoltare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all'orecchio umano e cui causare perfino la perdita totale dell'udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si possono raggiungere valori及其他 i 130 decibel.

Indicazioni di sicurezza Installazione e collegamento

Il cavo elettrico dell'amplificatore delve ave un fusibile ad una distanza massima di 30 cm alla batteria, per proteggere la batteria dell'automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell'amplificatore protege solamente quest'umino, non la batteria dell'automobile.

Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell'amplificatore.

Durante il montaggio si deve tenere conte delle istruzioni di sicurezza fornite dal produttore dell'auto (airbag, allarme, computer di bordo, dispositivo antiaccensione).

Per prevenire incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea per le viti comprese nella fornitura ed assicurare una presa sicura.

Al fine di prevenire infortuni, il GTA 275 delve venir fissato saldamente. Non si deve installare sul ripiano posteriore portaoggetti, sui sedili posteriori o su un altroippo aperto in avanti.

Quando si praticano fori, bisogna prestare atten-zione a non danneggiare parti dell'automobile come la batteria, i cavi o il contentatore dei fusibili.L amplificatore va montato in unippo adeguato, p. es. sotto i sedili o nel portabagagli (fig. 1).

Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d'aria per il raffreddamento dell'amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabella e/o disegno di montaggio). Teneteconto della portata massima

(potenza sonora). Non collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6mm^2

Amplifier GTA 275

Questo amplificatore è previsto per autoradio fornite di attacco Cinch.

Nelle autoradio con attacco ISO Blaupunkt, bisognautilizzare un adattatore ISO-Cinch (7 607 893 093/7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti:

Modalità Stereo
Potenza massima	2 x 160 watt / 4 Ω Fig. 4
Modalità Mono
Potenza massima	1 x 425 watt / 4 Ω Fig. 5
Modalità Stereo
Potenza massima	2 x 210 watt / 2 Ω Fig. 4
Modalità Stereo
Potenza RMS	2 x 75 watt / 4 Ω Fig. 4
Modalità Mono
Potenza RMS	1 x 210 watt / 4 Ω Fig. 5
Modalità Stereo
Potenza RMS	2 x 105 watt / 2 Ω Fig. 4
Potenza RMS secondo DIN 45500 (1% distors. / +14,4 V)
Risposta in frequenza	10 Hz - 35.000 Hz
Rapporto segnale/disturbo	>95 dB
Fattore di distorsione(RMS)	<0,03%
Stabilità	2 Ω (4 Ω a ponte)
Sensibilità
in entrata	0,3 - 8 V
Sensibilità in entrata
Direct Aux IN	0,3 V
Filtro passa basso
(Low Pass)	50-250 Hz
Filtro passa alto
(High Pass)	50-250 Hz
Bass Boost	0 fino +12 dB
Entrate	2 x cinch/RCA, dorati
	2 x HighLevel speaker
	1 x Direct Aux Input 3,5 mm stereo
Uscite	2 x altoparlante, dorato

Dimensioni

LxHxP (mm) 262,5x53x268,5

Attacco +/-

Consigliamo una sezione minima di 6 mm2. I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch'essi reperibili in commercio, vanno avvitati saldamente a un punto di contatto di massa, esente da disturbi, quali viti o il metallo della carrozeria (non al polo negativo della batteria!). I punti di contatto vanno denudati, raschiando, e lubrificati con grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) protegnono lo stadio finale e l'interoistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituurli con tipi per tensioni più alto.

Esempi di allacciamento

Attacco tensione d'alimentazione .fig.2.
Collegamento di autoradio con
uscita cinch.. fig.3.
Attacchi per altoparlanti .fig.4/5
High- Input.. Fig.6
Attacco di input Direct Aux.. Fig.7

+12V L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12V . In quello modo si cui spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Attacchi di massima (high input)

L'amplificatore è fornito di attacchi di massima (high input) per essere allacciato a radio sulla uscite con resistenza (fig. 6). In quello modo è possibile allacciare l'amplificatore direttamente alla uscita degli altoparlanti della radio.

Attacchi per input Direct Aux

Rendono possibili connessioni all'autoradio in assenza di entrare AUX, o quandoqueste sono già occupate

Potete qui connettere varie fonti esterne NF, p. es. un lecture MP3 e un sistema Mobile Navigation, direttamente con spinotto jack da 3,5 mm, a sua scelta sull'entrata di input

Direct Aux. Si possono ascoltare contemporamente tutte le fonti di segnale ed il loro volume si regola sui singoli apparecchi.

Nota:

Quando si eseguono montaggio e connessione, tutte le fonti NF devono essere commutate su OFF!

Montaggio con cavo dotato di spinotto jack

Per la connessione impiegate per favore il nostro cavo lungo 5 m, dotato di spinotto jack, con No. d'ordinazione 7 607 001 525.

Dettaglio particolare: il cavo è dotato di un interruptore ON/OFF.

Interruttore su OFF:

Posizione per montaggio e smontaggio, o nel caso in cui non è connessa nessuna fonte NF esterna.

Interruttore su ON:

Posizione da scegliere sostanto con fonte esterna NF connessa.

Attenzione:

Quando eseguite la connessione, regolate sempre il volume al minimo e disinserite l'amplificatore.

Regolatore Gain

Con questo regolatore si può adattare la sensibilità d'ingresso dello stadio finale alla tensione d'uscita del preamplificatore della vostra autoradio. L'ambito di questo regolatore va da 0,3 V a 8 V. Per collegare un modello di un'alto fabbricante, bisogna adattare la sensibilità d'ingresso riportandosi alle istruzioni del fabbricante in questione.

Ancora quale informazione importante sul regolatore:

spostando il regolatore in senso orario si amplifica la sensibilità d'ingresso dell'amplificatore eosi anche il volume.Non si tratta,però,di un regolatore di volume; nella posizione finale infatti non si pucodottenere un volume maggiore anche se inizialmente l'impressione è diversa. Ilsystema augmenta di volume più velocamente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti

(Se l'amplificatore dovesse funzionare con una connessione a ponte si consiglia di saltare quello passaggio e di passare direttamente al paragrafo "Connessioni a ponte per altoparlanti".)

Come vale per tutti i componenti audio,anche in\ questo caso la polarizzazione dell'amplificatore\ e degli altoparlanti è essenziale per la qualita dei bassi. Percò è molto importante al-lacciare l'attacco (+) dell'amplificatore con l'attacco (+) dell'altoparlante. La stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell'amplificatore va collegato con l'altoparlante sinistro,mente il canale destro con l'altoparlante destro.

Connessioni a ponte per altoparlanti

L'amplificatore GTA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l'amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In quello caso l'amplificatore riunisce i canali di destra e di sinistra in un unico canale d'uscita (uscita mono).

Nota:

l'amplificatore più riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

ATTENZIONE:

Nel caso di una connessione a ponte, il carico d' amplificazione non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o spegnimento dell' amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza

Con questo modello si può regolare la modalità di passaggio della frequenza (cchio Low-pass o High-pass) nonché la frequenza d'accesso desiderata. Se si vuole allacciare una coppià di Subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in (fig. 3a). La frequenza d'accesso dipende alla gamma di frequenze degli altoparlanti (vedi gamma di frequenze consigliata per altoparlanti).

Regolazione delle frequenze High-pass

Se si regola su 250Hz , I amplificatore avr a una gamma di frequenze da 250Hz a 35.000Hz

Regolazione delle frequenze Low-pass

Questo regolatore, attivo quando I'interrupttre

si trova in posizione "Low-pass", permette di regolare la frequenza d'accesso desiderata. Esempio: se si regola su 150Hz , l'amplificatore avrà una gamma di frequenze da 10Hz a 150Hz .

Bass Boost

Con il regolatore Bass Boost Reglers si cui impostare la riproduzione dei bassi dell'amplificatore. Il Campo di regolazione va da 0 dB fino a +12 dB.

Spia indicatrice di stato (POWER / PROTECTION)

Luce verde: amplificatore di potenza in funzione, stato normale.

Luce rossa: disinserzione elettronica dell' amplificatore di potenza a seguito di gusto.

Modifiche riservate!
