Tipo de produto	Amplificador de carro
Marca	Blaupunkt
Modelo	GTA 275
Potência máx (estéreo 4 Ω)	2 x 160 W
Potência máx (estéreo 2 Ω)	2 x 210 W
Potência máx (mono 4 Ω)	1 x 425 W
Potência RMS (estéreo 4 Ω)	2 x 75 W
Potência RMS (estéreo 2 Ω)	2 x 105 W
Potência RMS (mono 4 Ω)	1 x 210 W
Faixa de frequência	10 Hz - 35 000 Hz
Relação sinal/ruído	>95 dB
Distorção harmônica (RMS)	<0,03%
Estabilidade de impedância	2 Ω (4 Ω em modo ponte)
Entradas de áudio	2 x Cinch/RCA banhado a ouro, 2 x High-Level, 1 x Direct Aux 3,5 mm estéreo
Saídas de alto-falante	2 x terminais banhados a ouro
Sensibilidade de entrada (RCA)	0,3 V - 8 V
Sensibilidade Direct Aux	0,3 V
Filtro passa-baixa (Low Pass)	50-250 Hz
Filtro passa-alta (High Pass)	50-250 Hz
Amplificação de graves (Bass Boost)	0 a +12 dB
Tensão de alimentação	12 V (bateria do veículo)
Seção de cabo recomendada	≥ 6 mm²
Dimensões (L x A x P)	262,5 x 53 x 268,5 mm
Peso	Aproximadamente 2 kg (estimativa)
Proteção integrada	Fusíveis (não contornar)
Indicadores LED	Verde: funcionamento normal; Vermelho: proteção ativada
Compatibilidade com rádio automotivo	Saída Cinch ou High-Level (com adaptador ISO-Cinch se necessário)
Modo de funcionamento	Estéreo ou mono em ponte
Regulador de ganho	Ajusta a sensibilidade de entrada (0,3 V - 8 V)

Perguntas frequentes - GTA 275 BLAUPUNKT

Como conectar o amplificador à bateria?

Conecte o cabo positivo (+) à bateria através de um porta-fusível localizado a menos de 30 cm da bateria. O cabo negativo (-) deve ser aparafusado a um ponto de massa na carroceria (raspe a pintura). Use uma seção de cabo de pelo menos 6 mm².

Posso conectar o amplificador a um rádio automotivo sem saída Cinch?

Sim, use as entradas High-Level (terminais de alto-falante) do amplificador. Conecte-as diretamente às saídas de alto-falante do rádio. Atenção: não conectar as entradas Cinch e High-Level ao mesmo tempo.

Como ajustar o ganho do amplificador?

O regulador de ganho (localizado no amplificador) permite adaptar a sensibilidade de entrada à tensão de saída do rádio. Gire-o no sentido horário para aumentar a sensibilidade. Ajuste-o de forma a obter um som claro sem distorção no volume máximo de audição.

O que fazer se o LED vermelho de proteção acender?

O LED vermelho indica uma falha (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões dos alto-falantes, a impedância das caixas acústicas (mínimo 2 Ω em estéreo, 4 Ω em ponte) e certifique-se de que o amplificador está bem ventilado.

Como usar a entrada Direct Aux Input?

Conecte um leitor de MP3 ou um dispositivo de navegação através de um cabo jack 3,5 mm na entrada Direct Aux. Coloque o interruptor em LIGADO somente após conectar a fonte. Coloque o volume do amplificador no mínimo antes de conectar.

Qual é a impedância mínima no modo ponte?

No modo ponte (mono), a impedância mínima é de 4 Ω. Não diminua abaixo disso, caso contrário o amplificador superaquecerá ou entrará em proteção.

Como ajustar o filtro passa-baixa para um subwoofer?

Coloque o interruptor do filtro em Low-Pass, em seguida ajuste a frequência de corte entre 50 e 250 Hz. Quanto mais baixa a frequência, mais grave o som. Adapte-a às características do seu subwoofer.

Posso usar o amplificador com caixas acústicas de 2 Ω?

Sim, em modo estéreo, o amplificador é estável em 2 Ω (potência máx 2 x 210 W). Certifique-se de que as caixas acústicas suportam essa potência. No modo ponte, a impedância deve ser de no mínimo 4 Ω.

Como cabear o amplificador em modo ponte?

Conecte o terminal positivo de um alto-falante ao terminal positivo do canal esquerdo, e o terminal negativo ao terminal negativo do canal direito. Não use os terminais negativos dos dois canais. A impedância total vista pelo amplificador deve ser de 4 Ω.

Onde instalar o amplificador no carro?

Escolha um local seco e bem ventilado, por exemplo, sob um banco ou no porta-malas. Fixe-o firmemente para evitar que se mova durante a condução. Evite áreas expostas à umidade ou calor excessivo.

MANUAL DE UTILIZADOR GTA 275 BLAUPUNKT

Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 275 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hifi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de ser

viço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a LINHA azul no seu País. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os novos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas diretamente na:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser boa quando a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador GTA deveria ser instalado por um especialista; caso desejar instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos, por fim, mais algumas palavras sobre o tema proteção de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um muito elevado nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel.

Durante a instalação e ligação, deve separar por pressão o polo negativo da bateria.

Para instalar, considerar as indicações de

serviço do fabricante do automóvel (Airbag, sistemas de alarme, computadores de bordo, imobilizadores).

No que diz respeito à segurança em caso de acidentes, o andar final deve ser fixado de forma profissional. A superfície de montagem deve ser apropriada para a admissão dos parafusos em anexo e oferecer suficiente apoio.

Com vista a garantir uma segurança contra acidentes, é imprescindível fixar o GTA 275 seguramente. É proibido montá-lo na chapeleira, nos bancos traseiros ou noutros lugares abertos para a frente.

Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar uma proteção de cabos. Utilizar altifalantes com impedância de 2-4 Ω (ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical) não ligar o altifalante à massa, utilizar apenas os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

Amplificador GTA 275

O amplificador é apropriado para a ligação a auto-rádios Cinch.

Para a ligação a auto-rádios com ligação ISO, é necessário utilizar um adaptador Baupunkt ISO-Cinch (7 607 893 093/7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Stereo Mode

Potência max.	2 x 160 Watt / 4 Ω .......Fig. 4
Mono Mode
Potência max.	1 x 425 Watt / 4 Ω .......Fig. 5
Stereo Mode
Potência max.	2 x 210 Watt / 2 Ω .......Fig. 4
Stereo Mode
Potência nominal (RMS)	2 x 75 Watt / 4 Ω .......Fig. 4

Mono Mode

Potência nominal

(RMS)	1 x 210 Watt / 4 Ω .......Fig. 5
Stereo Mode
Potência nominal	2 x 105 Watt / 2 Ω......Fig. 4
Potência nominalAGO DINO 45500(1% de distorçao harmonica / +14,4V)
Frequência em responsta	10 Hz - 35.000 Hz
Relação sinal/ruído	>95 dB
Distortion harmonicica(RMS)	< 0,03%
Estabilitadede entrada	2 Ω (4 Ω com funconamento em punto)
Sensibilidadede entrada	0,3 -8 V
Sensibilidadede entrada
Direct Aux IN	0,3 V
Filtro passa-baixo(Low Pass)	50 -250 Hz
Filtro passa-alto(High Pass)	50 -250 Hz
Bass Boost	0 a +12 dB
Entradas	2 x Cinch/RCA, banhados a ouro2 x altifalantes HighLevel1 x Direct Aux Input 3,5mm estéreo
Saídasouro	2 x altifalantes, banhados a
DimensoesL x A x P (mm)	262,5 x 53 x 268,5

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafita.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elé

trico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um com corrente mais alta.

Exemplos de ligação

Ligação do abastecimento de tensão... fig.2. Ligação a auto-rádios com saída Cinch fig.3. Ligações de altifalantes.. fig.4/5 High-Input .fig.6 Tomada Direct Aux Input .fig.7

+12V

Ligar a ligação Remote do amplificador à tensão comutável de +12 V

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Ligações de alto nível (High-Input)

O amplificador possui ligações de alto nível (High-Input), para poder ser ligado a auto-rádios sem saídas de estágio de entrada (fig.6). Deste modo é possível realizar uma ligação direta à saída de altifalante do aparelho de rádio.

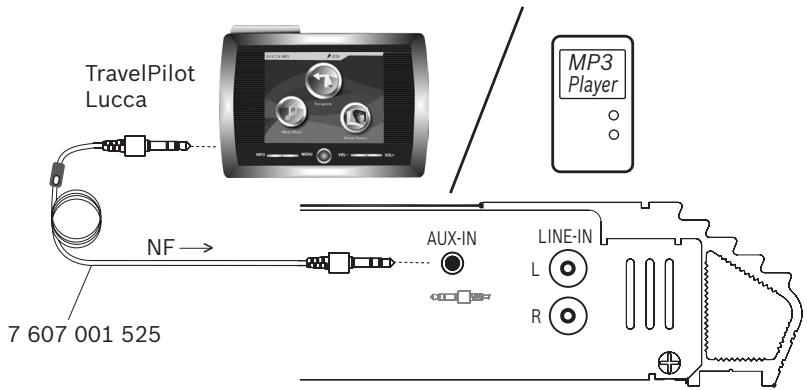

Conexão Direct Aux Input

Possibilidade de ligação em auto-rádios que não dispõem de entrada AUX ou quando esta entrada está ocupada

Esta conexão permite usar diferentes fontes NF, por exemplo, um leitor MP3 ou uma navegação móvel, ligando estes diretamente ou opcionalmente à entrada Direct Aux Input através de uma ficha estéreo de 3,5 mm. Desta forma, todas as fontes de sinais estão disponíveis ao mesmo tempo, e o volume pode ser regulado no respectivo aparelho.

Nota:

Para a montagem e ligação, é necessário que todas as fontes NF estejam desligadas!

Montagem do cabo com ficha estéreo

Para a ligação, use o cabo com ficha estéreo de 5 m, número de referência 7 607 001 525.

Como característica especial, este cabo possui um interruptor para ligar/desligar.

Interruptor na posição DESLIGAR:

Durante uma montagem e desmontagem e no caso de não ligar-se uma fonte NF ao aparelho.

Interruptor na posição LIGAR:

Só depois de conectar-se uma fonte NF ao aparelho.

Atenção:

Quando da ligação, colocar o regulador do volume sempre no mínimo e desligar o amplificador.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade de entrada do andar final à tensão de saída da sua saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,3 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito ainda mais algumas explicações:

Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata no entanto de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aquele diretamente com a seção „Ligações de altifalantes ligados em ponte"). Como em todos os componentes de áudio, uma polarização correta do amplificador e dos altifalantes é essencial para uma boa reprodução de graves. Por isso, observe que a ligação positiva (+) do amplificador está ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disso, é necessário que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ohms (mín. 2 ohms).

Ligações de altifalantes ligados em ponte

O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira, o amplificador pode ser utilizado para um ou muitos subwoofers ou um woofer. Nesta configuração, o amplificador soma o canal esquerdo e direito.

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ohms ou mais. Uma carga inferior à prevista leva a um sobreaquecimento ou ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência.

No GTA 275, o tipo de transição de frequência (ou seja, „Low-Pass" ou „Hi-Pass") e a frequência de entrada desejada podem ser ajustados. Se, por exemplo, desejar ligar um par de subwoofers, são necessários os ajustes „Low-Pass". A frequência de entrada depende da amplitude de frequência dos altifalantes (veja a amplitude de frequência recomendada para os altifalantes).

"High-Pass"

Com um ajuste de 250 Hz, o amplificador tem uma amplitude de frequência de 250 Hz a 35.000 Hz.

"Low-Pass" Regulação de frequência

Este regulador está ativo quando o interruptor se encontra na posição „Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma amplitude de frequência de 10 Hz a 150 Hz.

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +12 dB.

Indicação de estrutura (POWER/PROTECT)

Luz verde: Andar final, situação de funcionamento regular.

Luz vermelha: O andar final foi desligado eletronicamente pois há um caso de avaria.

Sobreaquecimento! Alterações!

DANSK

Introdução

Reciclagem e eliminação

O produto foi fabricado a partir de materiais que podem ser eliminados de forma não nociva ao meio ambiente e que permitam uma reciclagem de acordo com as leis. Os produtos velhos devem ser selecionados separadamente do lixo doméstico. Para uma eliminação adequada do produto, use, por favor, os sistemas de devolução e seleção colocados à disposição para o efeito.

DANSK

Recirculação e bortskaffelse

Apenas para auto-rádios com estágio de saída em ponte

Fig. 7
