GTA 260 - Amplificador de carro BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de carro
Marca	BLAUPUNKT
Modelo	GTA 260
Potência máx. (estéreo)	2 x 120 W / 4 Ω ou 2 x 180 W / 2 Ω
Potência máx. (mono ponte)	1 x 400 W / 4 Ω
Potência RMS (estéreo)	2 x 60 W / 4 Ω ou 2 x 90 W / 2 Ω
Potência RMS (mono ponte)	1 x 180 W / 4 Ω
Largura de banda	10 Hz - 30 000 Hz
Relação sinal/ruído	> 90 dB @ RMS
Taxa de distorção (RMS)	< 0,05%
Estabilidade de impedância	2 Ω (4 Ω em modo ponte)
Sensibilidade de entrada	0,1 - 8 V
Filtro passa-baixo (Low Pass)	50 - 250 Hz
Filtro passa-alto (High Pass)	80 Hz
Bass Boost	0 dB a +12 dB
Seção de cabo recomendada	≥ 6 mm²
Fusíveis integrados	Sim (protegem o estágio de saída)
Dimensões (L x A x P)	197 x 52 x 296 mm (7,8" x 2,1" x 11,7")
Peso	Não especificado (estimativa ~2 kg)
Alimentação	12 V CC (bateria veículo)
Entradas	Conectores RCA + Remote
Saídas alto-falantes	Terminais de parafuso (estéreo ou mono ponte)
Indicador de funcionamento	LED verde (ligado) / vermelho (proteção)
Manutenção e limpeza	Tirar o pó com um pano seco; não usar solventes
Peças sobressalentes / reparabilidade	Fusíveis substituíveis; reparo por especialista recomendado
Garantia do fabricante (UE)	Ver condições em www.blaupunkt.de

Perguntas frequentes - GTA 260 BLAUPUNKT

Quais são os modos de funcionamento do amplificador GTA 260?

O amplificador pode funcionar em modo estéreo (2 canais) ou em modo mono ponte (1 canal). Em estéreo, a impedância mínima é de 2 Ω; em ponte, é de 4 Ω.

Como conectar a alimentação elétrica?

Desconecte primeiro o terminal negativo da bateria. Ligue o cabo +12V (seção ≥ 6 mm²) à bateria através de um porta-fusível colocado a menos de 30 cm da bateria. Conecte o cabo de massa a um ponto de massa limpo (chapa da carroceria descascada e engraxada). O terminal Remote deve ser conectado à alimentação +12V comutada do autorádio.

Como conectar os alto-falantes em modo estéreo?

Respeite a polaridade: terminal positivo (+) do amplificador para terminal positivo (+) do alto-falante, e negativo (-) para negativo (-). Ligue o canal esquerdo aos alto-falantes esquerdos e o canal direito aos alto-falantes direitos. A impedância total por canal deve estar entre 2 e 4 Ω.

Como conectar o amplificador em ponte para um subwoofer?

Para o modo mono ponte, use o terminal positivo (+) do canal esquerdo e o terminal negativo (-) do canal direito. A impedância da carga deve ser de no mínimo 4 Ω. As duas entradas RCA (esquerda e direita) devem estar conectadas.

Como ajustar o nível de entrada (Level)?

Gire o potenciômetro Level no sentido horário para aumentar a sensibilidade de entrada (0,1 V a 8 V). Isso adapta o amplificador à tensão de saída do autorádio. Atenção: este ajuste não aumenta a potência máxima, ele acelera o aumento do volume.

Quais filtros estão disponíveis e como usá-los?

O amplificador oferece um filtro Low-Pass (50-250 Hz) para subwoofers e um filtro High-Pass (80 Hz) para alto-falantes médio/agudos. Use o comutador para escolher o tipo de filtro e ajuste a frequência de corte com o potenciômetro correspondente.

O que significa o indicador luminoso vermelho?

O LED vermelho indica que o estágio de saída foi cortado eletronicamente devido a uma falha (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões e o fusível.

Qual seção de cabo usar para a alimentação?

A seção mínima recomendada para os cabos +12V e de massa é de 6 mm². Use um cabo de qualidade automotiva e um porta-fusível adequado.

Como fazer a manutenção do amplificador?

Tire o pó do amplificador com um pano seco e macio. Nunca use solventes ou produtos abrasivos. Garanta uma boa circulação de ar ao redor do aparelho.

Onde encontrar o serviço pós-venda ou as peças sobressalentes?

Para a UE, contate a Blaupunkt GmbH em Hildesheim (Alemanha) ou consulte www.blaupunkt.de. Para os EUA, dirija-se à Blaupunkt USA em Broadview, IL. Os fusíveis são substituíveis pelo usuário; para qualquer outro reparo, consulte um especialista.

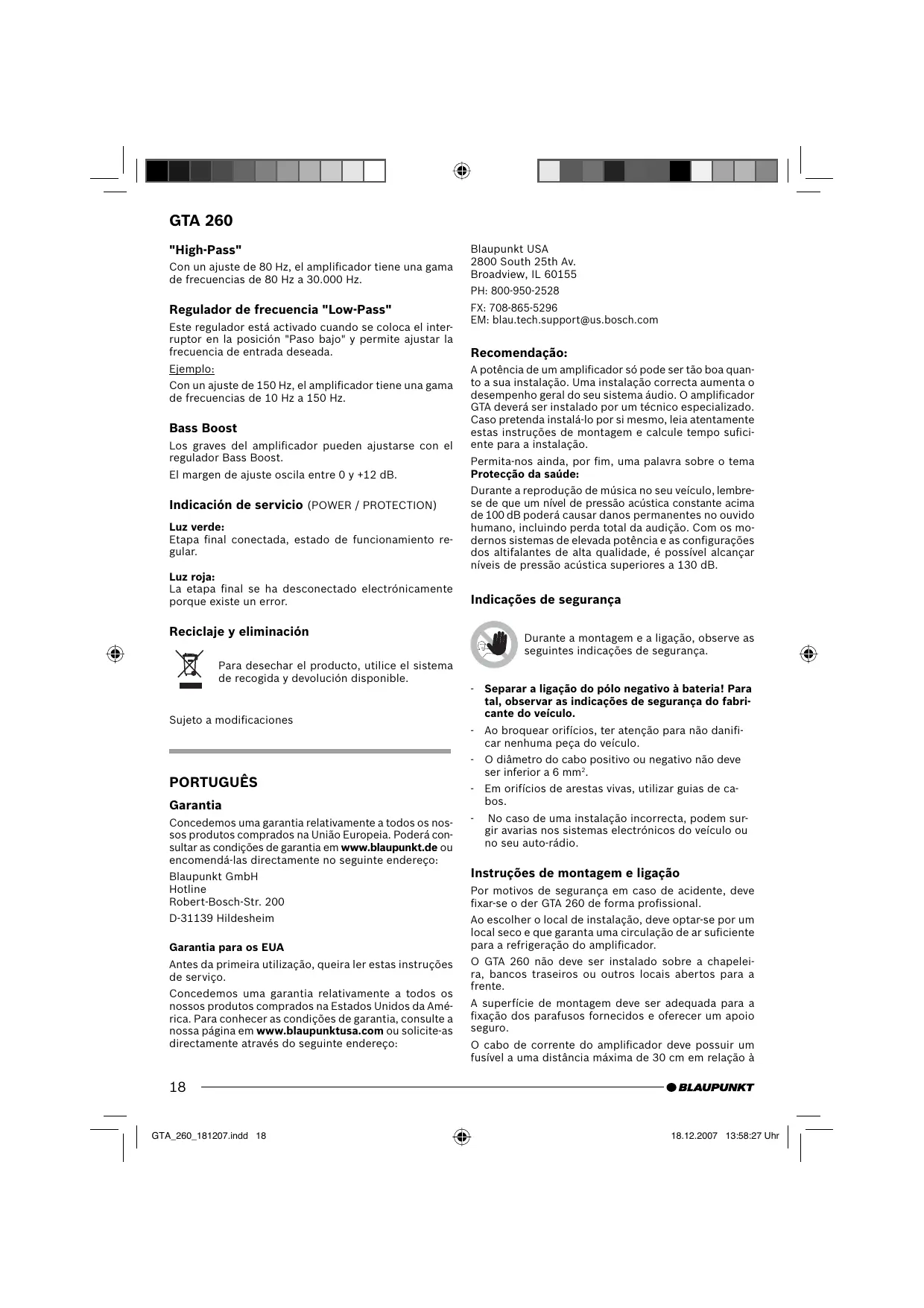

MANUAL DE UTILIZADOR GTA 260 BLAUPUNKT

Exemples de raccordement

Prescrições de instalación y connexion

Concedemos uma garantia relativamente a todos os nos socos produits comprados na União Europeia. Poderá consulatar as condições de garantia em www.blaupunkt.de ou encomenda-las direcionmente no segunte endereço:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Garantia para os EUA

Antes da primeira'utilisation, queira ler estas instruções de service.

Concedemos una garantia relativamente a todos os nosotrosculos comprados na Estados Unidos da América. Para conhecer as condições de garantia, consulte a)nossa-pageina en www.blaupunktusa.com ou Solicite-asdirectamente através do segunte endereço:

Blaupunkt USA

2800 South 25th Av.

Broadview, IL 60155

PH:800-950-2528

FX: 708-865-5296

EM: [e-mail]

Recomendação:

A potência de um amplífador está para ser tao boa quando a sua instalação. Uma instalação correcta augente o desempenho geral do seu sistemas audio. O amplífador GTA deverá ser instalado por um专业技术 especializzato. Caso pretenda instalal- lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação.

Permita-nos ainda, por fim, umaPALavra sobre o tema Protecao da saude:

Durante a reprodução de música no seu(bevelo,lembre-se de que um nivel de pressão acustica constante acima de 100 dB podera fazer danos permanentes no ouvido humano, incluindo perda total da audiência. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualida, é possivel alcantar nveis de pressão acustica superiores a 130 dB.

Indicações de segurança

Durante a montagem e a ligation, observe as seguiñes indicações de segurarça.

• Separar a ligação do Polo negativo à bateria! Para tal, observar asopenhagenas de segança do fabricante do veiculo.
• Ao broquear orificios, ter atençao para nao danificar nenhuma peça do voiculo.
• O diametro do cabo positivo ou negativo não deve ser inferior a 6mm^2
• Em orificios de arestas vivas, utilizar guias de cabos.
• No caso de uma instalação Incorrecta, pode surgir avarias nos sistemas electricos do Veiculo ou no seu auto-rádio.

Instruções de montagem e ligação

Por motivos de segurarca em caso de acidente, delve fixar-se o der GTA 260 de forma professional.

Ao escolher o local de instalacao, deve optar-se por um local seco e que garantara uma circulacao de ar suficiente para a refrigeracao do amplificador.

O GTA 260 não deve ser instalado sobre a chapeleira, bancos traseiros ou outros locais abertos para arente.

A superficie de montagem deve ser adequada para a fixação dos parafusos fornecidos e.Oferecer um apoio seguro.

O cabo de corrente do amplificador deve possuir um fusivel a uma distancia maior de 30 cm em relacao a

bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplíficator protege apenas o amplíficator em si e não a bateria do automóvel.

Utilizar altifalantes com impedência de 2-4 Ω (consultar a tabela ou o desenso de instalacao). Observar a capacidade max. de energia (potência musical). Não ligar o altifalante à massa; usar apenas os bornes indicados.

Amplificador GTA 260

O amplificador é adequado para a ligação a auto-rádios com ligação Cinch.

Para a ligation a auto-radios com ligation ISO,utilizar um adaptorb Blaupunkt ISO-Cinch7607893093 ou 7607855094).

Possibilidades de aplicação e ligação de altifalantes:

Modo estéreo Potência max.	2 x 120 Watt / 4 Ω	Fig. 4, 5
Modo Mono Potência max.	1 x 400 Watt / 4 Ω	Fig. 6
Modo estéreo Potência max.	2 x 180 Watt / 2 Ω	Fig. 4, 5
Modo estéreo Potência RMS	2 x 60 Watt / 4 Ω	Fig. 4, 5
Modo Mono Potência RMS	1 x 180 Watt / 4 Ω	Fig. 6
Modo estéreo Potência RMS	2 x 90 Watt / 2 Ω	Fig. 4, 5
Potência nominal segundo CEA-2006 (< 1% de distortion harmonic / +14,4V)
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal/ruído	> 90 dB @ RMS Power
Relação sinal/ruído	> 73 dB @ 1 W / 1 kHz
Distortion harmonic (RMS)	< 0,05%
Estabilitação	2 Ω (4 Ω no funciona em ponte)
Sensibilitação de entrada	0,1 - 8 V
Filtro passa-bixo ("Low Pass")	50-250 Hz
Filtro passa-alto ("High Pass")	80 Hz
Bass Boost	0 dB a +12 dB
Dimensoes L x A x P (mm) L x A x P (")	197 x 52 x 296 7.8" x 2.1" x 11.7"

Ligação ao positivo / negativo

• Recomendamos um diametro minimo de 6mm^2
• Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis.
• Em orificios de arestas vivas, utiliser guias de cabos.
• Aparafusar firmamente cabos do negativo comuns num punto de massa em perfeitas condições (pa-rafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria).
• Raspar a superficie de contacto do punto de massa até ficar polido e lubrificar com massa lubricamente de graphite.

Fusiveis integrados (Fuse)

Os fusiweis (Fuse) integrais no amplificador protegem o estaggio final e todo o Sistema eletrico em caso de defeito. No caso de utilização de um fusiivel sobresselente, nunca ligar os fusiweis em ponte, nem substituir por fusiweis de corrente mais elevada.

Exemplos de ligaçao

Ligação da alimentação eletrica Fig.2
Ligação a auto-radios com saída Cinch Fig.3
Ligações de altifalantes Fig.4/5/6

Conectar a ligação remota do amplificador a uma fonte de tensão comutavel de +12 V.

Desta forma, é possivel ligar e desligar o amplificador através do interruptor de ligar/desligar do rádio.

Regulador Level

Com o auxilio do regulator Level, é possível adaptar a sensibilitadé de entrada do estagio final à tensão de sinaça dasaidao pré-amplificadordo seu auto-rádio.

A margem deajuste éde 0,1V a 8 V.

No caso de ligaçao de um auto-radio de outro fabricante, deve adaptar-se a sensibilidade de entrada de acordo com as espécaciações do fabricante.

Para o efeito, aparecimentos não含量as explicacoes importantes:

Rodando o regulador no sentido dos ponteiros do relogio, a sensibilitadé de entrada do amplificador aumenta, augmentando también o volume do som. No entanto, não se tratava de uma regulação do volume; na posicao final, não é possivel alcantar-se uma potência do amplificador mais elevada, mesmo que, de inico, paraça que sim. OSYSTEMA limita-se aacular mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altaílantes

(Caso o amplificador tenha de ser ligado em ponte, prosseguir directalemente;neste ponto com o capitulo "Ligacoes de altifalantes ligados em ponte").

GTA 260

Tal como acontece comMASTERo other componente de audio, a polaridade correcta do amplificador e dos altifalantes es essentiala uma boa reproducao dos graves. Por esta razao, ao efectuar as ligações delve ter-se atençao para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é valida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser connectado ao altifalante esquerdo, e o canal direito do amplificador deve ser connectado ao altifalante direito.

Ligações de altifalantes ligados em ponte

O amplificador GTA también pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizao para um ou various subwooferos ou um altifalante de medios. Nesta configuração, o amplificador adicona o canal direito e esquerdo para uma saida de canal unico (saia mono).

Nota:

O amplificadorso podede adcionar a informacao de sinal direita e esquerda se tiverem sido efectuadas tanto a ligacao RCA direita, como a ligacao RCA esquerda.

Atenção:

No caso de ligation em ponte, aarga do amplificador.
de ser de 4 Ohm ou superior. Uma energia inferior leva ao sobreaquecisiono ou desactivacao do amplificador.
e pode causar danos permanentes.

Ajustar o tipo e area das transições de frequência

No GTA 260, é possivel regular o tipo de transicao de frequencia (ou seja, "Low-Pass" ou "Hi-Pass") e a frequencia de entrada pretendida. Se, por exemplo, pretender conectar um par de subwooferos, são necessários os ajustes "Low-Pass" ilustrados (Fig. 3). A frequencia de entrada depende da gama de frequencia dos altifalantes (consultar a gama de frequencia dos altifalantes recomendada).

"High-Pass"

No ajuste de 80Hz o amplificador tem uma gama de frequencia de 80Hz a 30.000Hz

Regulacao da frequencia "Low- Pass"

Este regulador está activo se o interruptor se encontrar na posicao "Low-Pass" e permite o ajuste da frequencia de entrada Pretendida.

Exemplo:

Com um ajuste de 150Hz o amplificador tem uma gama de frequência de 10Hz a 150Hz .

Bass Boost

Com o auxilio do regulator Bass Boost, é possivel regular a reprodução dos graves do amplificador.

A margem de ajuste é de 0 dB a +12 dB.

Indicação deestrutura

(POWER/PROTECTION)

Luz verde:

estágio final ligado, condição deestrutura regular.

Luz vermelha:

o estaggio final FOi desligado electronicamente, poi existe um caso de avaria.

Reciclagem remoço

Para a remoção do produits, use, por favor, os sistemas de devolução e recolha colocados à disposicao para o efeito.

Reservado o direito a alteracoes
