Indicación de servicio (POWER / PROTECTION) Luz verde: Etapa final conectada, estado de funcionamiento regular. Luz roja: La etapa final se ha desconectado electrónicamente porque existe un error.

PORTUGUÊS Garantia Concedemos uma garantia relativamente a todos os nossos produtos comprados na União Europeia. Poderá consultar as condições de garantia em www.blaupunkt.de ou encomendá-las directamente no seguinte endereço: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Garantia para os EUA Antes da primeira utilização, queira ler estas instruções de serviço. Concedemos uma garantia relativamente a todos os nossos produtos comprados na Estados Unidos da América. Para conhecer as condições de garantia, consulte a nossa página em www.blaupunktusa.com ou solicite-as directamente através do seguinte endereço: Blaupunkt USA 2800 South 25th Av. Broadview, IL 60155 PH: 800-950-2528 FX: 708-865-5296 EM: blau.tech.support@us.bosch.com

Recomendação: A potência de um amplificador só pode ser tão boa quanto a sua instalação. Uma instalação correcta aumenta o desempenho geral do seu sistema áudio. O amplificador GTA deverá ser instalado por um técnico especializado. Caso pretenda instalá-lo por si mesmo, leia atentamente estas instruções de montagem e calcule tempo suficiente para a instalação. Permita-nos ainda, por fim, uma palavra sobre o tema Protecção da saúde: Durante a reprodução de música no seu veículo, lembrese de que um nível de pressão acústica constante acima de 100 dB poderá causar danos permanentes no ouvido humano, incluindo perda total da audição. Com os modernos sistemas de elevada potência e as configurações dos altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica superiores a 130 dB.

Reciclaje y eliminación Indicações de segurança Para desechar el producto, utilice el sistema de recogida y devolución disponible.

Sujeto a modificaciones

Durante a montagem e a ligação, observe as seguintes indicações de segurança. - Separar a ligação do pólo negativo à bateria! Para tal, observar as indicações de segurança do fabricante do veículo. - Ao broquear orifícios, ter atenção para não danificar nenhuma peça do veículo. - O diâmetro do cabo positivo ou negativo não deve ser inferior a 6 mm2.

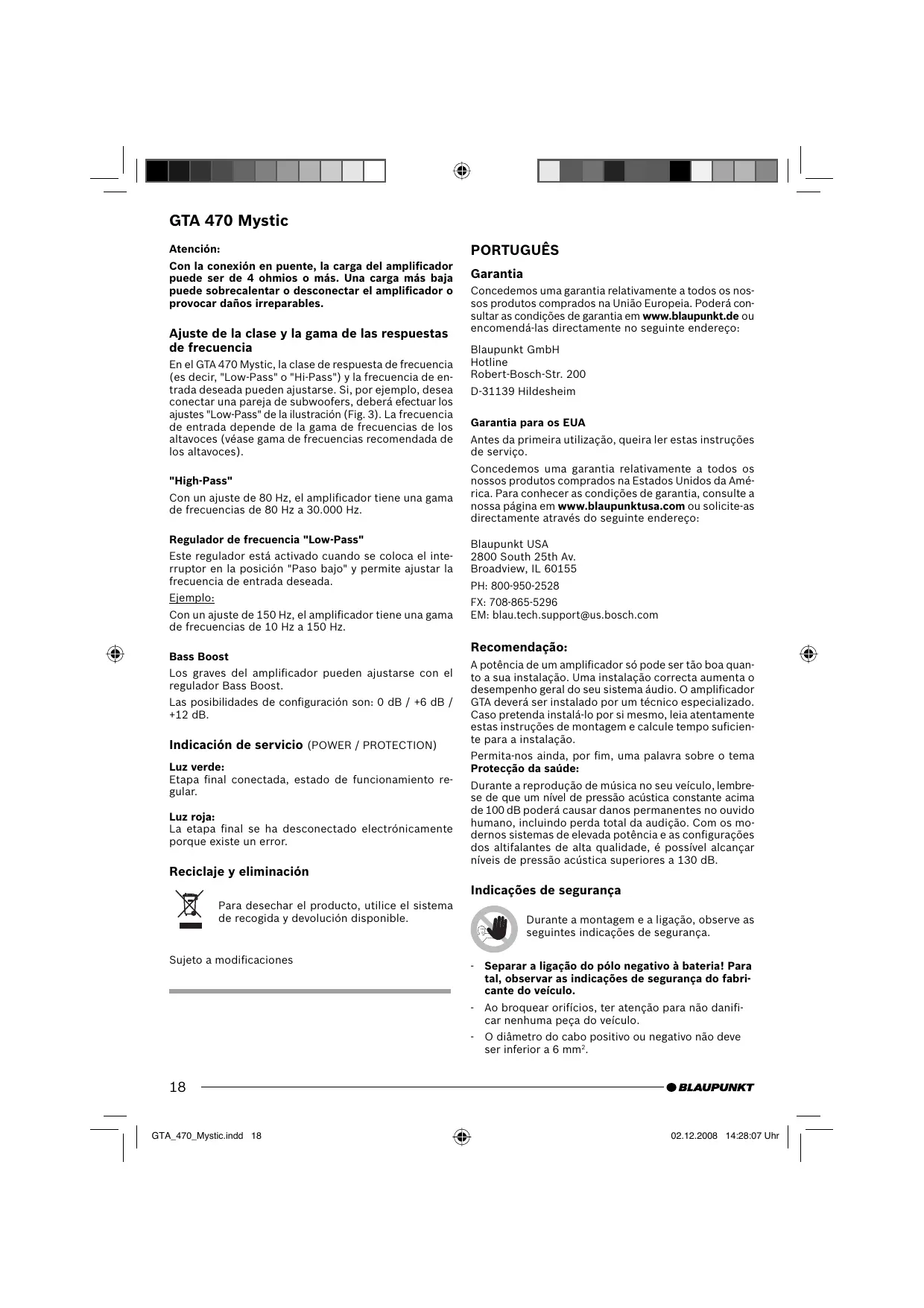

GTA_470_Mystic.indd 18

02.12.2008 14:28:07 Uhr

GTA 470 Mystic - Em orifícios de arestas vivas, utilizar guias de cabos.

Relação sinal/ ruído

> 75 dB @ 1 W / 1 kHz

Distorção harmónica (RMS)

2 Ω (4 Ω no funcionamento em ponte)

Por motivos de segurança em caso de acidente, deve fixar-se o der GTA 470 Mystic de forma profissional.

Sensibilidade de entrada

0,1 - 8 V Ao escolher o local de instalação, deve optar-se por um local seco e que garanta uma circulação de ar suficiente para a refrigeração do amplificador.

Filtro passa-baixo ("Low Pass")

O GTA 470 Mystic não deve ser instalado sobre a chapeleira, bancos traseiros ou outros locais abertos para a frente.

Filtro passa-alto ("High Pass")

A superfície de montagem deve ser adequada para a fixação dos parafusos fornecidos e oferecer um apoio seguro.

0 / 6 / 12 dB Dimensões

No caso de uma instalação incorrecta, podem surgir avarias nos sistemas electrónicos do veículo ou no seu auto-rádio.

Instruções de montagem e ligação

O cabo de corrente do amplificador deve possuir um fusível a uma distância máxima de 30 cm em relação à bateria, de forma a proteger a bateria do automóvel no caso de curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o amplificador em si e não a bateria do automóvel. Utilizar altifalantes com impedância de 2-4 Ω (consultar a tabela ou o desenho de instalação). Observar a capacidade máx. de carga (potência musical). Não ligar o altifalante à massa; utilizar apenas os bornes indicados.

Amplificador GTA 470 Mystic O amplificador é adequado para a ligação a auto-rádios com ligação Cinch. Para a ligação a auto-rádios com ligação ISO, utilizar um adaptador Blaupunkt ISO-Cinch (7 607 893 093 ou 7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes: Modo quadro Potência máx.

Modo estéreo Potência máx.

Modo quadro Potência máx.

Modo quadro Potência RMS

Modo estéreo Potência RMS

Modo quadro Potência RMS

Resposta de frequência

Relação sinal/ ruído

Ligação ao positivo / negativo - Recomendamos um diâmetro mínimo de 6 mm2. - Instalar cabos do positivo comuns para a bateria e ligar através do suporte de fusíveis. - Em orifícios de arestas vivas, utilizar guias de cabos. - Aparafusar firmemente cabos do negativo comuns num ponto de massa em perfeitas condições (parafuso da carroçaria, chapa da carroçaria) (não ao pólo negativo da bateria). - Raspar a superfície de contacto do ponto de massa até ficar polido e lubrificar com massa lubrificante de grafite.

Fusíveis integrados (Fuse) Os fusíveis (Fuse) integrados no amplificador protegem o estágio final e todo o sistema eléctrico em caso de defeito. No caso de utilização de um fusível sobresselente, nunca ligar os fusíveis em ponte, nem substituir por fusíveis de corrente mais elevada. Exemplos de ligação Ligação da alimentação eléctrica

Ligação a auto-rádios com saída Cinch

Ligações de altifalantes

+12V Conectar a ligação remota do amplificador a uma fonte de tensão comutável de +12 V. Desta forma, é possível ligar e desligar o amplificador através do interruptor de ligar/desligar do rádio.

Regulador Level Com o auxílio do regulador Level, é possível adaptar a sensibilidade de entrada do estágio final à tensão de saída da saída do pré-amplificador do seu auto-rádio. A margem de ajuste é de 0,1 V a 8 V.

GTA_470_Mystic.indd 19

GTA 470 Mystic No caso de ligação de um auto-rádio de outro fabricante, deve adaptar-se a sensibilidade de entrada de acordo com as especificações do fabricante.

Para o efeito, apresentamos ainda algumas explicações importantes:

Regulação da frequência "Low- Pass"

Rodando o regulador no sentido dos ponteiros do relógio, a sensibilidade de entrada do amplificador aumenta, aumentando também o volume do som. No entanto, não se trata de uma regulação do volume; na posição final, não é possível alcançar-se uma potência do amplificador mais elevada, mesmo que, de início, pareça que sim. O sistema limita-se a aumentar mais rapidamente o volume quando se aumenta a regulação do volume do rádio.

Ligações de altifalantes (Caso o amplificador tenha de ser ligado em ponte, prosseguir directamente neste ponto com o capítulo "Ligações de altifalantes ligados em ponte"). Tal como acontece com qualquer outro componente de áudio, a polaridade correcta do amplificador e dos altifalantes é essencial a uma boa reprodução dos graves. Por esta razão, ao efectuar as ligações deve ter-se atenção para se conectar a ligação positiva (+) do amplificador à ligação positiva (+) do altifalante; indicação equivalente é válida para as ligações negativas (-). Além disto, o canal esquerdo do amplificador tem de ser conectado ao altifalante esquerdo, e o canal direito do amplificador deve ser conectado ao altifalante direito.

No ajuste de 80 Hz, o amplificador tem uma gama de frequência de 80 Hz a 30.000 Hz.

Este regulador está activo se o interruptor se encontrar na posição "Low-Pass" e permite o ajuste da frequência de entrada pretendida. Exemplo: Com um ajuste de 150 Hz, o amplificador tem uma gama de frequência de 10 Hz a 150 Hz. Bass Boost Com o auxílio do regulador Bass Boost, é possível regular a reprodução dos graves do amplificador. As possibilidades de ajuste são: 0 dB / +6 dB / +12 dB.

Indicação de funcionamento (POWER / PROTECTION) Luz verde: estágio final ligado, condição de funcionamento regular. Luz vermelha: o estágio final foi desligado electronicamente, pois existe um caso de avaria.

Reciclagem e remoção Ligações de altifalantes ligados em ponte O amplificador GTA também pode ser ligado em ponte para uma configuração mono. Desta forma, o amplificador pode ser utilizado para um ou vários subwoofers ou um altifalante de médios. Nesta configuração, o amplificador adiciona o canal direito e esquerdo para uma saída de canal único (saída mono).

Para a remoção do produto, use, por favor, os sistemas de devolução e recolha colocados à disposição para o efeito.

Reservado o direito a alterações

Nota: O amplificador só pode adicionar a informação de sinal direita e esquerda se tiverem sido efectuadas tanto a ligação RCA direita, como a ligação RCA esquerda. Atenção: No caso de ligação em ponte, a carga do amplificador deve ser de 4 Ohm ou superior. Uma carga inferior leva ao sobreaquecimento ou desactivação do amplificador e pode causar danos permanentes.

Ajustar o tipo e área das transições de frequência No GTA 470 Mystic, é possível regular o tipo de transição de frequência (ou seja, "Low-Pass" ou "Hi-Pass") e a frequência de entrada pretendida. Se, por exemplo, pretender conectar um par de subwoofers, são necessários os ajustes "Low-Pass" ilustrados (Fig. 3). A frequência de entrada depende da gama de frequência dos altifalantes (consultar a gama de frequência dos altifalantes recomendada).
