Producttype	Auto-versterker
Merk	Blaupunkt
Model	GTA 275
Max. vermogen (stereo 4 Ω)	2 x 160 W
Max. vermogen (stereo 2 Ω)	2 x 210 W
Max. vermogen (mono 4 Ω)	1 x 425 W
RMS-vermogen (stereo 4 Ω)	2 x 75 W
RMS-vermogen (stereo 2 Ω)	2 x 105 W
RMS-vermogen (mono 4 Ω)	1 x 210 W
Frequentiebereik	10 Hz - 35 000 Hz
Signaal-ruisverhouding	>95 dB
Harmonische vervorming (RMS)	<0,03%
Impedantiestabiliteit	2 Ω (4 Ω in brugmodus)
Audio-ingangen	2 x vergulde Cinch/RCA, 2 x High-Level, 1 x Direct Aux 3,5 mm stereo
Luidsprekeruitgangen	2 x vergulde aansluitklemmen
Ingangsgevoeligheid (RCA)	0,3 V - 8 V
Direct Aux-gevoeligheid	0,3 V
Laagdoorlaatfilter (Low Pass)	50-250 Hz
Hoogdoorlaatfilter (High Pass)	50-250 Hz
Bass Boost (basversterking)	0 tot +12 dB
Voedingsspanning	12 V (accu voertuig)
Aanbevolen kabeldikte	≥ 6 mm²
Afmetingen (L x H x D)	262,5 x 53 x 268,5 mm
Gewicht	Ongeveer 2 kg (schatting)
Ingebouwde beveiliging	Zekeringen (niet overbruggen)
LED-indicatoren	Groen: normaal bedrijf; Rood: beveiliging geactiveerd
Compatibiliteit autoradio	Cinch- of High-Level-uitgang (indien nodig met ISO-Cinch-adapter)
Werkingsmodus	Stereo of brugmono
Gainregelaar	Past de ingangsgevoeligheid aan (0,3 V - 8 V)

Veelgestelde vragen - GTA 275 BLAUPUNKT

Hoe sluit ik de versterker aan op de accu?

Sluit de positieve kabel (+) aan op de accu via een zekeringhouder binnen 30 cm van de accu. De negatieve kabel (-) moet worden vastgeschroefd op een massapunt op de carrosserie (kras de verf weg). Gebruik een kabeldikte van minimaal 6 mm².

Kan ik de versterker aansluiten op een autoradio zonder Cinch-uitgang?

Ja, gebruik de High-Level-ingangen (luidsprekerklemmen) van de versterker. Sluit ze rechtstreeks aan op de luidsprekeruitgangen van de autoradio. Let op: sluit niet zowel Cinch- als High-Level-ingangen tegelijk aan.

Hoe stel ik de gain van de versterker in?

De gainregelaar (op de versterker) past de ingangsgevoeligheid aan op de uitgangsspanning van de autoradio. Draai hem met de klok mee om de gevoeligheid te verhogen. Stel hem zo in dat je een helder geluid krijgt zonder vervorming bij maximaal luistervolume.

Wat moet ik doen als het rode beveiligingslampje gaat branden?

Het rode lampje geeft een storing aan (kortsluiting, oververhitting, te lage impedantie). Controleer de luidsprekerverbindingen, de impedantie van de luidsprekers (minimaal 2 Ω in stereo, 4 Ω in brugmodus) en zorg ervoor dat de versterker goed geventileerd is.

Hoe gebruik ik de Direct Aux-ingang?

Sluit een MP3-speler of navigatieapparaat aan via een 3,5 mm jackkabel op de Direct Aux-ingang. Zet de schakelaar op AAN alleen nadat de bron is aangesloten. Zet het volume van de versterker op minimum voordat u aansluit.

Wat is de minimale impedantie in brugmodus?

In brugmodus (mono) is de minimale impedantie 4 Ω. Ga niet lager, anders raakt de versterker oververhit of schakelt de beveiliging in.

Hoe stel ik het laagdoorlaatfilter in voor een subwoofer?

Zet de filterschakelaar op Low-Pass en stel de afsnijfrequentie in tussen 50 en 250 Hz. Hoe lager de frequentie, hoe dieper het geluid. Pas het aan de eigenschappen van uw subwoofer aan.

Kan ik de versterker gebruiken met luidsprekers van 2 Ω?

Ja, in stereo is de versterker stabiel op 2 Ω (max. vermogen 2 x 210 W). Zorg ervoor dat de luidsprekers dit vermogen aankunnen. In brugmodus moet de impedantie minimaal 4 Ω zijn.

Hoe sluit ik de versterker aan in brugmodus?

Sluit de positieve pool van een luidspreker aan op de positieve pool van het linker kanaal, en de negatieve pool op de negatieve pool van het rechter kanaal. Gebruik niet beide negatieve polen. De totale impedantie die de versterker ziet moet 4 Ω zijn.

Waar installeer ik de versterker in de auto?

Kies een droge, goed geventileerde plek, bijvoorbeeld onder een stoel of in de kofferbak. Bevestig hem stevig om bewegen tijdens het rijden te voorkomen. Vermijd plekken die worden blootgesteld aan vocht of overmatige hitte.

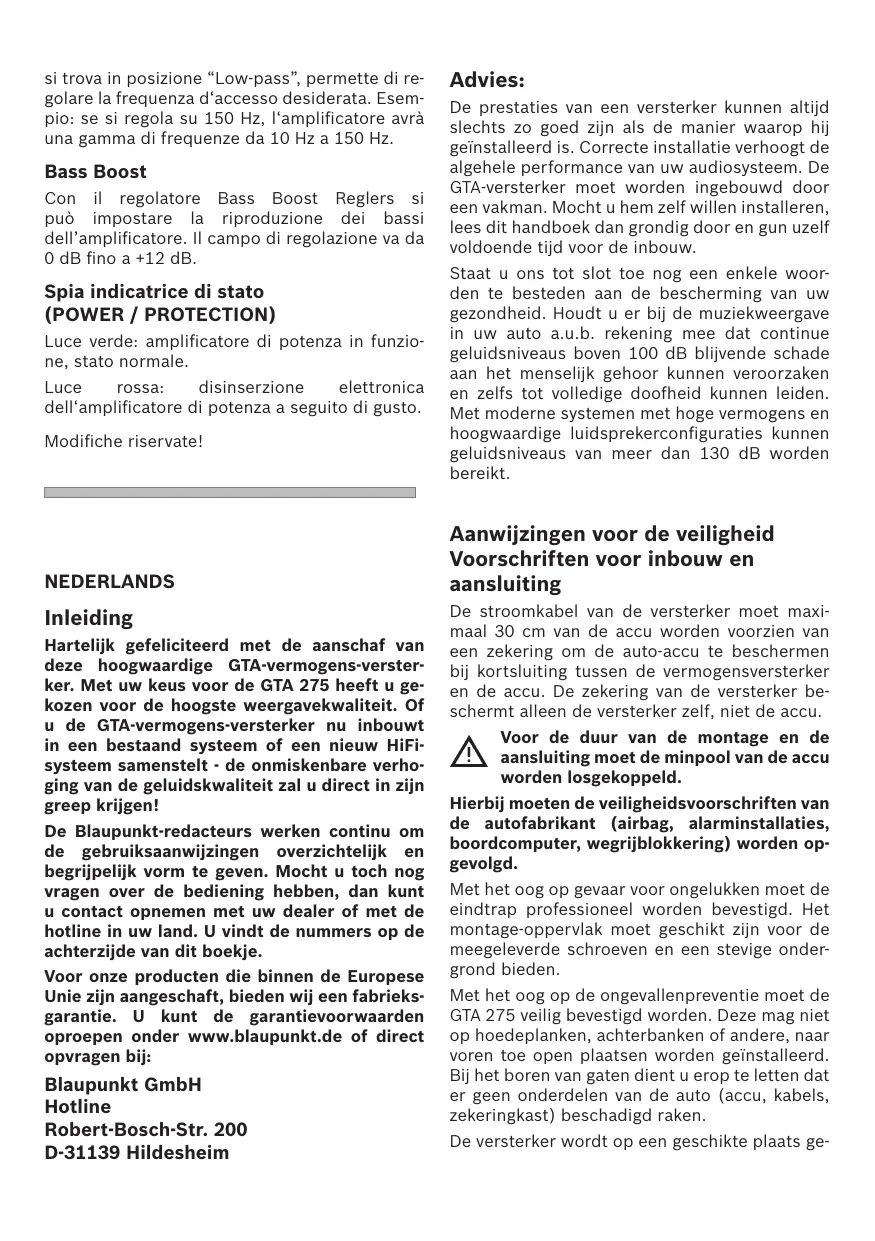

GEBRUIKSAANWIJZING GTA 275 BLAUPUNKT

Hartelijk gefeliciteerd met de aanschaf van deze hoogwaardige GTA-vermogensversterker. Met uw keuze voor de GTA 275 heeft u gekozen voor de hoogste weergavekwaliteit. Of u de GTA-vermogensversterker nu inbouwt in een bestaand systeem of een nieuw HiFi-systeem samenstelt - de onmiskenbare verbetering van de geluidskwaliteit zult u direct in zijn greep krijgen!

De Blaupunkt-redacteurs werken continu om de gebruiksaanwijzingen overzichtelijk en begrijpelijk vorm te geven. Mocht u toch nog vragen over de bediening hebben, dan kunt u contact opnemen met uw dealer of met de hotline in uw land. U vindt de nummers op de achterzijde van dit boekje.

Voor onze producten die binnen de Europese Unie zijn aangeschaft, bieden wij een fabrieksgarantie. U kunt de garantievoorwaarden oproepen onder www.blaupunkt.de of direct opvragen bij:

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Advies:

De prestaties van een versterker kunnen altijd slechts zo goed zijn als de manier waarop hij geïnstalleerd is. Correcte installatie verhoogt de algehele performance van uw audiosysteem. De GTA-versterker dient te worden ingebouwd door een vakman. Mocht u hem zelf willen installeren, lees dit handboek dan grondig door en gun uzelf voldoende tijd voor de inbouw.

Sta ons tot slot toe nog een enkel woord te besteden aan de bescherming van uw gezondheid. Houd er bij de muziekweergave in uw auto a.u.b. rekening mee dat continue geluidsniveaus boven 100 dB blijvende schade aan het menselijk gehoor kunnen veroorzaken en zich tot volledige doofheid kunnen leiden. Met moderne systemen met hoge vermogens en hoogwaardige luidsprekerconfiguraties kunnen geluidsniveaus van meer dan 130 dB worden bereikt.

Aanwijzingen voor de veiligheid, voorschriften voor inbouw en aansluiting

De stroomkabel van de versterker moet maximaal 30 cm van de accu worden voorzien van een zekering om de auto-accu te beschermen bij kortsluiting tussen de vermogensversterker en de accu. De zekering van de versterker beschermt alleen de versterker zelf, niet de accu.

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij dienen de veiligheidsvoorschriften van de autofabrikant (airbag, alarminstallaties, boordcomputer, wegrijblokkering) te worden opgevolgd.

Met het oog op gevaar voor ongelukken dient de eindtrap professioneel te worden bevestigd. Het montage-oppervlak dient geschikt te zijn voor de meegeleverde schroeven en een stevige ondergrond te bieden.

Met het oog op de ongevallenpreventie moet de GTA 275 veilig bevestigd worden. Deze mag niet op hoedenplanken, achterbanken of andere, maar voren toe open plaatsen worden geïnstalleerd. Bij het boren van gaten dient u erop te letten dat er geen onderdelen van de auto (accu, kabels, zekeringkast) beschadigd raken.

De versterker wordt op een geschikte plaats ge

monteerd, bv. onder de stoel of in de kofferruimte (fig 1).

Bij de keuze van de plaats van inbouw moet een droge plaats worden gekozen waar voldoende ventilatie voor de koeling van de versterker gegarandeerd is. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Gebruik luidsprekers met een impedantie van 2 tot 4 Ohm (zie tabel resp. inbouwtekening). Let op de maximale belastbaarheid (muziekvermogen). Leg de luidsprekers niet aan aarde en gebruik alleen de aangegeven klemmen. De doorsnede van de plus- en minkabel mag niet kleiner zijn dan 6 mm².

Versterker GTA 275

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Gebruik voor de aansluiting op autoradio's met ISO-aansluiting een Blaupunkt ISO-cinch-adapter (7 607 893 093 / 7 607 855 094).

Plus-/minaansluiting

Wij bevelen een minimale doorsnede van 6 mm² aan. Leg een in de handel verkrijgbare pluskabel naar de accu en sluit deze aan via een zekeringhouder. Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast op een storingsvrij massapunt (carrosserieschroef, plaatstaal van de carrosserie - niet aan de minpool van de accu). Kras het metaal op het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Geïntegreerde zekeringen (Fuse)

De in de versterker geïntegreerde zekeringen (Fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van fouten. Overbrug nooit zekeringen wanneer u een reservezekering plaatst en vervang ze nooit door typen met een hoger ampèrage.

Aansluitvoorbeelden

Aansluiting van de voeding. fig. 2. Aansluiting op autoradio's met cinch-uitgang. fig. 3. Voorbeelden van aansluiting van de luidsprekers. fig. 4/5 High-Input. Fig.6 Direct Aux Input-aansluiting. fig.7

Remote-aansluiting van de versterker verbinden met schakelbare 12 Volts-spanningsbron

Op deze manier kan de versterker via de aan/uitschakelaar van de radio worden in- en uitgeschakeld.

Hoogvermogen-aansluitingen (High Input)

De versterker beschikt over hoogvermogen-aansluitingen (High Input) om op radio's zonder voorversterkeruitgangen te kunnen worden aangesloten (fig. 6). Op deze manier kan de versterker direct op de luidsprekeruitgangen van de radio worden aangesloten.

Direct Aux Input-aansluiting

Aansluitmogelijkheid wanneer de AUX-ingang van de autoradio niet aanwezig of bezet is

Hier kunt u verschillende NF-bronnen, bijvoorbeeld een MP3-speler of mobiel navigatieapparaat, direct met een 3,5mm-jackstekker aansluiten op de Direct Aux Input-ingang. Alle signaalbronnen zijn zo tegelijk te horen en hun volume wordt telkens op het bron-apparaat geregeld.

Let op:

Bij inbouw en aansluiting moeten alle NF-bronnen op Uit staan!

Inbouw jackstekkerkabel

Gebruik voor de aansluiting een 5m-jackstekkerkabel met bestelnummer 7 607 001 525.

Als bijzonderheid heeft deze een aan-/ uitschakelaar.

Schakelstand UIT:

Bij het plaatsen en verwijderen van een niet aangesloten NF-bron.

Schakelstand AAN:

Alleen nadat er een NF-bron is aangesloten.

Attentie:

Zet de volumeregelaar bij het aansluiten altijd op het minimum en schakel de versterker uit.

Level-regelaar

Met behulp van de Level-regelaar kan de ingangsgevoeligheid van de eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio. Het instelbereik verloopt van 0,3 tot 8 Volt. Wanneer een autoradio van een andere fabrikant wordt aangesloten, moet de ingangsgevoeligheid worden aangepast in overeenstemming met de gegevens van de fabrikant.

Nog enkele belangrijke aanwijzingen hierbij:

Wanneer de regelaar met de klok mee wordt gedraaid, worden de ingangsgevoeligheid van de versterker, en daarmee het volume, groter. Het betreft hier echter geen volumeregeling. In de eindpositie wordt het grootste vermogen van de versterker bereikt, ook al klinkt dit aanvankelijk wel zo. Het volume wordt alleen sneller verhoogd wanneer de volumeregelaar van de radio hoger wordt gezet.

Luidsprekeraansluitingen

(In het geval dat de versterker in brug geschakeld moet worden, begint u hier direct met de paragraaf „Overbrugde luidsprekeraansluiting".)

Zoals bij iedere audiocomponent is de correcte polariteit van versterker en luidsprekers van essentieel belang voor een goede basweergave. Daarom moet er bij het aansluiten op worden gelet dat de positieve (+) aansluiting van de versterker met de positieve (+) aansluiting van de luidsprekers wordt verbonden. Voor de negatieve aansluitingen geldt hetzelfde. Bovendien moet het linker versterkerkanaal met de linker luidspreker en het rechter versterkerkanaal met de rechter luidspreker worden verbonden.

Overbrugde luidsprekeraansluiting

De GTA-versterker kan voor een mono-configuratie ook in brug worden geschakeld. Op deze manier kan de versterker voor een of meer subwoofers, resp. een middentonluidspreker worden gebruikt. In deze configuratie voegt de versterker het rechter- en het linkerkanaal samen tot een eenkanaals (mono-)uitgang.

Let op:

De versterker kan de rechter- en de linkersignalen alleen samenvoegen wanneer zowel de rechter als de linker RCA-aansluiting is uitgevoerd.

ATTENTIE:

In brugschakeling moet de impedantie 4 Ohm of meer bedragen. Een lage belasting leidt tot oververhitting of uitschakeling van de versterker en kan permanente schade veroorzaken.

Aard en omvang van de frequentieovergangen instellen

Bij de GTA 275 kan de aard van de frequentie-overgang (d.w.z. "high pass" of "low pass") en

de gewenste aanvangsfrequentie worden ingesteld. Wanneer b.v. een paar subwoofers moeten worden aangesloten, is de in fig. 3a afgebeelde "low pass"-instelling vereist. De aanvangsfrequentie is afhankelijk van het frequentiebereik van de luidsprekers (zie aanbevolen frequentiebereik van de luidsprekers).

"High pass"

Bij een instelling van 250 Hz heeft de versterker een frequentiebereik van 250 Hz tot 35.000 Hz.

"Low pass"-frequentieregeling

Deze regelaar is actief indien de schakelaar zich in de "Low-Pass"-stand bevindt, en maakt de instelling van de gewenste aanvangsfrequentie mogelijk. Voorbeeld: Bij een instelling van 150 Hz heeft de versterker een frequentiebereik van 10 Hz tot 150 Hz.

Bass boost

Met behulp van de Bass Boost-regelaar kan de basweergave van de versterker worden ingesteld. Het instelbereik loopt van 0 dB tot +12 dB.

Aanduiding bedrijfstoestand (POWER / PROTECTION)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld, omdat er een storing is opgetreden.

Wijzigingen voorbehouden!

Ons product is vervaardigd van materialen die milieuvriendelijk kunnen worden weggeworpen en worden toegevoerd aan deskundige recycling. De oude producten moeten gescheiden van

het huisvuil worden ingezameld. Gebruik voor het wegwerpen van het product de beschikbare teruggeef- en inzamelsystemen.

Alleen voor autoradio's brugeindtrap
