MODE D'EMPLOI THA 275 PNP BLAUPUNKT

Επιφυλασσώμεθα του δικαιώματος αλλαγών χωρίς προειδοποίηση.

TÜRKÇE Garanti Avrupa Birliği dahilinde satın alınmış ürünlerimiz için üretici garantisi sunmaktayız. Garanti şartlarını www.blaupunkt.de adresinden çağırabilir veya doğrudan aşağıdaki adresten talep edebilirsiniz: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Öneri: Bir amplifikatörün performansı ancak kurulumu kadar iyi olabilir. Doğru bir kurulum, Audio sisteminizin genel performansını yükseltir. THA amplifikatör uzman bir kişi tarafından monte edilmelidir. Eğer kurulumu kendiniz yapmak isterseniz, bu montaj kılavuzunu dikkatlice okuyunuz ve montaj için kendinize yeteri kadar zaman ayırınız. Sağlık koruma konusu hakkında müsaadenizle son bir şey daha: Lütfen aracınızda müzik dinlerken, 100 dB üzerindeki ses seviyelerinin geçici duyma bozukluklarına veya kalıcı işitme kayıplarına yol açabileceğini unutmayınız. Modern yüksek performanslı sistemler ve yüksek kaliteli hoparlör konfigürasyonları ile 130 dB üzerinde bir ses seviyesine erişilebilir.

- Hatalı kurulumda elektronik araç sisteminde veya araç radyosunda arızalar ortaya çıkabilir.

Takma ve bağlantı talimatları Kaza güvenliği bakımından THA 275 PnP professionell sabitlenmelidir. Montaj yerinin seçiminde amplifikatörün soğutması için yeterince hava sirkülasyonu sağlayan kuru bir yer seçilmelidir. Montaj yüzeyi birlikte verilen vidaların takılması için uygun olmalı ve sağlam bir tutuş sağlamalıdır. Araç akümülatörü ve amplifikatör besleme kablosunu kısa devreden korumak için (bkz. Fig. 2a), amplifikatör besleme kablosu sigortaya bağlı olarak araç akümülatöründen maksimum 30 cm uzaklıkta olmalıdır. Amplifikatörün sigortası sadece amplifikatörün kendisini korur, araç akümülatörünü korumaz. 2-4 Ω empedanslı hoparlör kullanınız (bkz. tablo veya takma şekilleri). Maks. yüklenilebilirliğe (müzik gücü) dikkat ediniz. Hoparlörü şasiye bağlamayınız, sadece belirtilen terminali kullanınız.

Amplifikatör THA 275 PnP Amplifikatör özel olarak araca özgü tak ve kullan adaptörlerinin bağlanması için tasarlanmıştır. ISO bağlantılı araç radyosu bağlantısı için sadece Blaupunkt PnP 25 veya PnP 55 adaptör kullanınız (Ürün no= 7 607 622 010 veya 7607 622 011).

Kullanım imkanları ve hoparlör bağlantısı: Stereo-Mode Max Power Max Power RMS Power RMS Power

RMS Power, CEA-2006'ya uygun (<%1 Klirr/+14,4 V) Frekans karakteristiği

- Deliklerin açılması sırasında araç parçalarına hasar vermemeye dikkat edilmelidir.

- Artı ve eksi kablonun enine kesiti 1,5 mm2 (A.W.G 16) ölçüsü altında olmamalıdır.

2 Ω (4 Ω köprü işletiminde)

0,3 - 8 V Giriş hassasiyeti Direct AUX IN

0,3V Güvenlik uyarıları Montaj ve bağlantılar süresince lütfen aşağıdaki güvenlik uyarılarına dikkat ediniz.

- Akümülatör eksi kutbu ayrılmalıdır! Araç üreticisinin güvenlik uyarılarına dikkat edilmelidir.

- Keskin kenarlı deliklerde kablo geçişleri kullanınız.

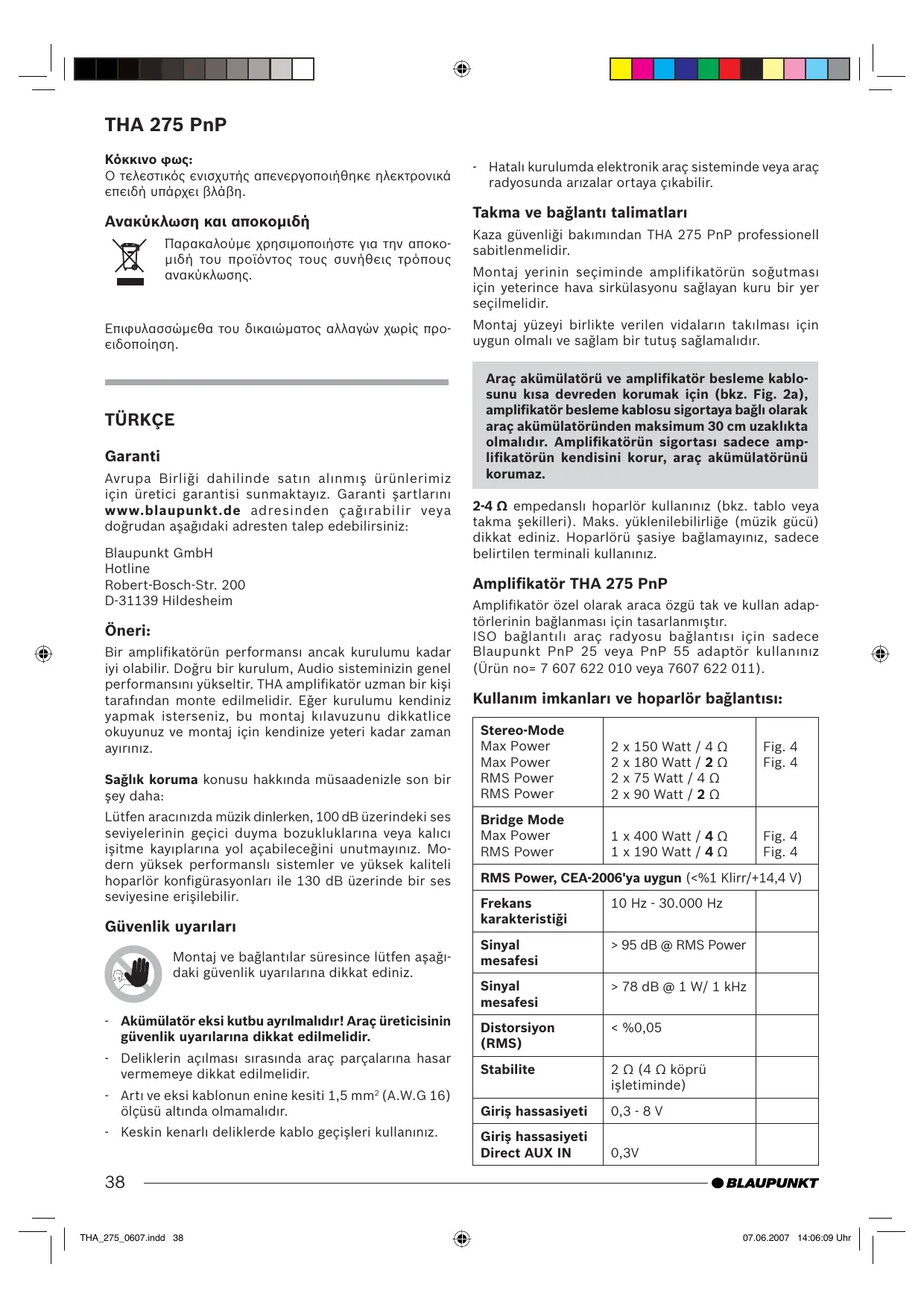

THA_275_0607.indd 38

THA 275 PnP Yüksek seviyeli bağlantılar (sadece PnP HighInput kablosu üzerinden)

0 dB ile +12 dB arasında

Doğrudan Aux Input bağlantısı

170 x 42 x 160 (6.7"x1.7"x6.3")

Araç radyosunda mevcut olmayan veya yerleştirilmemiş AUX girişinde bağlantı olanakları

Boyutlar G x Y x D (mm)

Artı / eksi bağlantı - En az 1,5 mm2 (A.W.G 16) lik bir kesit öneririz. Araç adaptör kablosunda (7 607 622 ...) 12V sürekli artı kablosu amplifikatör + kablosu ile bağlı olmalıdır (bkz. Fig. 7). - Piyasada satılan artı kablosunu akümülatöre döşeyiniz ve sigorta braketi üzerinden, akümülatörün 30 cm uzağına bağlayınız. - Keskin kenarlı deliklerde kablo geçişleri kullanınız. - Piyasada satılan eksi kablosunu arızasız bir şase noktasına (gövde cıvatası, gövde sacı) vidalayınız (akümülatör eksi kutbuna değil). - Şasi noktasının madeni parlak kontak yüzeyi kazılmalı ve grafit yağı ile yağlanmalıdır.

Entegre edilmiş sigortalar (Fuse) Amplifikatöre entegre edilmiş sigortalar (Fuse), hata durumunda çıkış kademelerini ve bütün elektrik sistemini korur. Yedek sigorta kullanımında asla sigortalar köprülenmemeli veya daha yüksek akımlı tipler ile değiştirilmemelidir.

Amplifikatörün, ön kademe çıkışları olmayan radyo cihazlarının bağlanması için yüksek giriş seviyeli bağlantıları (PnP- Input), vardır . Bu şekilde radyo cihazının hoparlör cihazında doğrudan bağlantı mümkündür. Not: PnP kablosunun kullanılmayan out/input soketleri bağlanmalıdır (bkz. Fig. 2).

Burada değişik NF kaynakları, örneğin MP3 Player veya mobil navigasyonu, doğrudan 3,5 mm'lik bir tırnaklı soket ile Direct Aux Input girişine bağlayabilirsiniz. Tüm sinyal kaynakları aynı zamanda duyulur ve ses seviyeleri ilgili kaynak cihazında ayarlanır. Not: Takma ve bağlama sırasında tüm NF kaynakları kapalı olmalıdır! Tırnaklı soket kablosunun takılması Bağlantı için lütfen 7 607 001 525 sipariş numaralı 5 m'lik tırnaklı soket kablosunu kullanınız. Giriş/çıkış şalteri özelliğine sahiptir. Şalter konumu KAPALI (•): Sökme ve takma ve bağlı olmayan bir NF kaynağında. Şalter konumu AÇIK: (I / II): Sadece bir NF kaynağı bağlandıktan sonra. Dikkat: Bağlantı sırasında ses seviyesi ayarlayıcısı her zaman minimuma getirilmeli ve amplifikatör kapatılmalıdır.

Gerilim beslemesi bağlantısı Fig. 2,2a Araç radyosu bağlantısı Cinch çıkışlı Fig. 3

Hoparlör bağlantıları Fig. 4/5

Level ayarlayıcısı yardımı ile çıkış kademesinin giriş hassasiyeti araç radyonuzun çıkış kademesine uyarlanabilir.

Direct Aux InputFig. 6

Ayar bölgesi 0,3 V ile 8 V arası için yeterlidir.

+12V Amplifikatörün remote bağlantısını, devreye alınabilir +12 V gerilim kaynağına bağlayınız.

Bu şekilde amplifikatör, radyo cihazının açma/kapama şalteri üzerinden açılabilir ve kapatılabilir. Not: PnP-INPUT kablosu üzerinden bir bağlantıda açma otomatik olarak gerçekleşir.

Bu konuda birkaç önemli açıklama daha: Ayarlayıcının saat yönünde döndürülmesi ile amplifikatörün giriş hassasiyeti ve bununla birlikte ses seviyesi de artar. Ancak ses seviyesi ayarı söz konusu değildir; öyleymiş gibi duyulsa da son konumda daha yüksek bir amplifikatör performansı elde edilmez. Sistem sadece, radyo cihazının ses seviyesi ayarlayıcısı tam olarak çevrilirse ses seviyesini arttırır.

Diğer bir özellik olarak artık Remote giriş/çıkış otomatik olarak açıldıktan sonra +12V/200mA çıkış gerilimi olarak kullanıma hazırdır.

39 THA_275_0607.indd 39

07.06.2007 14:06:10 Uhr

THA 275 PnP Hoparlör bağlantıları

Çalışma göstergesi (POWER / PROTECTION)

(Eğer amplifikatörün köprüde devreye alınması gerekiyorsa, bu durumda doğrudan "Köprülenmiş hoparlör bağlantıları" kısmı ile devam edilmelidir).

Yeşil ışık: Çıkış kademesi devrede, ayarlanabilir işletim durumu.

Her audio komponentinde olduğu gibi amplifikatör ve hoparlörün doğru kutuplanması iyi bir bas çıkışı için esansiyel anlamdadır. Bu yüzden bağlantılarda, amplifikatörün pozitif (+) bağlantısı ile hoparlörün pozitif (+) bağlantısı ile bağlı olmasına dikkat edilmelidir; aynı durum negatif (-) bağlantılar için de geçerlidir. Ayrıca sol amplifikatör kanalı sol hoparlör ile ve sağ amplifikatör kanalı sağ hoparlör ile bağlanmalıdır.

Kırmızı ışık: Hata durumu olduğundan çıkış kademesi elektronik olarak devre dışı bırakıldı.

Köprülenmiş hoparlör bağlantıları Not: PnP kablosu üzerinden bağlantılarda mümkün değildir. THA 275 PnP amplifikatörde kanallar 1+2 köprüde devreye alınabilir. Bu şekilde amplifikatör bir veya birkaç subwoofer veya bir tweeter için kullanılabilir. Bu konfigürasyonda amplifikatör, sağ ve sol kanalı tek kanal çıkışına (mono çıkış) ekler. Not: Amplifikatör, sağ ve sol sinyal bilgisini sadece, hem sağ hem de sol RCA bağlantısı yapılmışsa ekleyebilir. Dikkat: Köprü devresinde amplifikatör yükü 4 Ohm veya daha yüksek olmalıdır. Düşük yük, aşırı ısınmaya veya amplifikatörün devreden çıkmasına neden olur ve kalıcı hasarlara yol açabilir.

Frekans geçişler türünün ve sahasının ayarlanması THA 275 PnP'de frekans geçişinin türü (yani "Low-Pass" veya "Hi-Pass") ve istenilen geçiş frekansı ayarlanabilir. Örneğin bir subwoofer çiftinin bağlanması gerekiyorsa, "Low-Pass" ayarları gereklidir. Geçiş frekansı hoparlörün frekans sahasına bağlıdır (bkz. önerilen hoparlör frekans sahası).

Geri dönüşüm ve imha Lütfen ürününüzün imhası için mevcut geri verme veya toplama sistemlerini kullanınız.

Değişiklikler saklıdır.

SUOMI Takuu Euroopan Unionin alueella ostetuille tuotteillemme myönnämme valmistajan takuun. Takuuehdot saat Internet-osoitteestamme www.blaupunkt.de tai voit tilata ne suoraan valmistajalta: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Suositus: Vahvistimen optimaalinen tehokkuus saavutetaan vain silloin, kun sen asennus tehdään oikein. Oikein tehty asennus parantaa audiojärjestelmän kokonaistehoa. THA-vahvistimen asennus kannattaa antaa ammattimiehen tehtäväksi. Jos haluat asentaa sen itse, lue siinä tapauksessa asennusohjeet huolellisesti läpi ja varaa riittävästi aikaa asennusta varten. Korostamme lisäksi terveyden suojelemiseksi:

"High-Pass" 250 Hz ayarda amplifikatörün frekans sahası 250 Hz ile 30.000 Hz arasındadır. "Low-Pass"- Frekans ayarı Bu ayarlayıcı, eğer şalter "Low-Pass" konumunda ise aktiftir ve istenilen geçiş frekansının ayarlanmasını mümkün kılar. Örnek:

Muista kuunnellessasi autossa musiikkia, että yli 100 dB jatkuva äänenpainetaso voi aiheuttaa pysyviä kuulovaurioita ihmisen korvassa tai jopa täydellisen kuuroutumisen. Nykyaikaisten ja erittäin tehokkaiden järjestelmien ja korkealuokkaisten kaiutinkokoonpanojen kanssa on mahdollista saavuttaa jopa 130 dB äänenpainetasoja.

Turvallisuusohjeita Noudata asennus- ja kytkentätöiden yhteydessä seuraavia turvallisuusohjeita.

150 Hz ayarda amplifikatörün frekans sahası 10 Hz ile 150 Hz arasındadır.

Radyo algılama - Auto Remote PnP INPUT kablosu üzerinden bağlantılarda amplifikatör otomatik olarak açılır (Auto Remote fonksiyonu). Remote bağlantı kablosu yoktur!

- Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. - Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. - Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm2 (A.W.G 16) vahvuutta.
