STE140 - Электропила METABO - Бесплатное руководство пользователя

Марка	METABO
Модель	STE140, STE140 Plus, STEB140, STEB140 Plus
Тип продукта	Лобзик
Назначение	Распиловка древесины, цветных металлов, листового металла, пластиков и аналогичных материалов
Напряжение питания	230 В~, 50 Гц (типичное)
Класс защиты	II
Вес (без кабеля)	Примерно 2,4 кг
Скорость холостого хода	Регулируется колесиком, до 3000 об/мин (приблизительно)
Маятниковый ход	4 положения (0 до III), регулируется рычагом
Макс. глубина пропила по дереву	До 100 мм (приблизительно)
Макс. глубина пропила по цветным металлам	До 20 мм (приблизительно)
Макс. глубина пропила по листовой стали	До 10 мм (приблизительно)
Светодиодная лампа	Встроенная, автоматическое включение при движении
Обдув стружки	Включается/выключается поворотной кнопкой
Пылеотвод	Подключение внешнего пылесоса, защитный кожух в комплекте
Функция погружного реза	Да, для тонких материалов (короткое полотно, маятник на 0)
Косой рез	До 45°, регулировка рычагом или винтом
Параллельный и циркулярный упор	Аксессуары доступны (не входят в комплект)
Постоянный ход	Фиксируется курком (модели STEB 140)
Защита от повторного пуска	Да (модели Plus): светодиод мигает при срабатывании
Обслуживание	Регулярно чистить, продувать вентиляционные щели двигателя, смазывать опорный диск
Комплектация	Пластина защиты от сколов, защитный кожух (в зависимости от модели)
Ремонтопригодность	Ремонт специалистом, запчасти на www.metabo.com
Стандарты	CE, EN 60745
Утилизация	Утилизация согласно директиве WEEE (не выбрасывать с бытовыми отходами)

Часто задаваемые вопросы - STE140 METABO

Как вставить пильное полотно?

Поверните натяжной рычаг (18) вперед до упора и удерживайте его. Вставьте пильное полотно (15) против силы пружины до упора, зубьями вперед. Убедитесь, что оно лежит в пазу опорного диска (16). Отпустите рычаг: он автоматически вернется в положение и зажмет полотно.

Как отрегулировать маятниковый ход?

Используйте рычаг регулировки (6) для выбора одного из 4 положений: '0' (без маятникового хода) до 'III' (максимальный ход). Рекомендуемые значения указаны на рис. H. Сделайте практические пробы, чтобы найти оптимальную настройку.

Как использовать функцию погружного реза?

Для погружения в тонкий материал используйте короткое полотно и установите рычаг (6) в положение '0'. Поместите передний край опорной плиты (9) на заготовку, крепко держите, включите пилу и медленно ведите ее вниз. После выхода полотна при необходимости включите маятниковый ход.

Как чистить пилу?

Регулярно очищайте машину, особенно вентиляционные щели двигателя с помощью пылесоса. Тщательно продуйте зажим полотна сжатым воздухом. При необходимости очистите отверстия за опорным диском (16). Время от времени капайте каплю масла на опорный диск.

Что делать, если светодиод мигает и машина не работает?

Это указывает на то, что сработала защита от повторного пуска (модели Plus). Если машина была включена при подключении или после отключения питания, она не запускается. Выключите и снова включите машину, чтобы отключить защиту.

Как установить параллельный упор?

Вставьте стержень циркулярного и параллельного упора сбоку в опорную плиту, центрирующий штифт (c) направлен вверх. Установите размер (e) и затяните винт (b). Для циркулярного упора направьте штифт вниз и установите радиус (d).

Какие аксессуары рекомендуются?

Используйте только оригинальные аксессуары Metabo (см. рис. G). Устанавливайте их правильно. Аксессуары включают подходящие пильные полотна, защитный кожух, параллельный и циркулярный упор, пылесос Metabo для оптимального удаления пыли.

Как быстро заменить полотно?

Никогда не направляйте пилу на людей. Поверните натяжной рычаг (18) вперед до упора: полотно будет выброшено силой пружины. Наденьте защитные перчатки, так как полотно и пила могут быть горячими.

Как отрегулировать скорость?

Установите максимальную скорость с помощью колесика (11), даже на ходу. На моделях Plus положение 'A' активирует автоматический пуск: скорость постепенно увеличивается до максимума. Рекомендуемые значения см. на рис. H.

Как включить постоянный ход?

На моделях STEB 140 и STEB 140 Plus: нажмите на курок (13), затем заблокируйте его кнопкой постоянного хода (14). Для остановки снова нажмите на курок. На моделях STE 140 передвиньте ползунковый выключатель (8) вперед для постоянного хода.

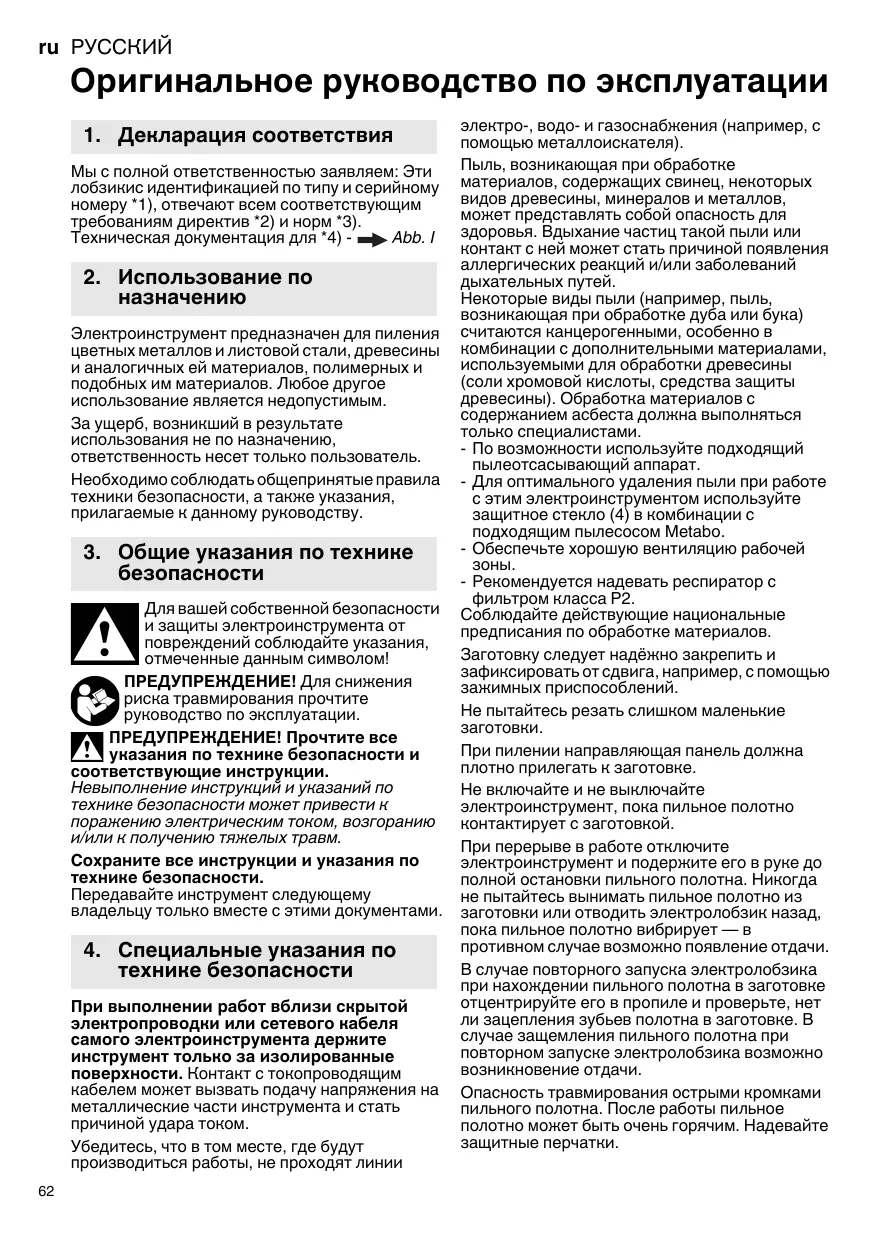

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ STE140 METABO

KpA KWA = Unsicherheit

L_WA^ = Acoustic power level

K_pA^ , K_WA = Uncertainty

K_pA K_WA = Inseguridad

9.Чиста, Тхниесhoeо обслuyнванne

HnctpymEnT CneJeT peryIaRHO OuNtB. PnI 3OTOM C NMOUbIO nbJIeOCa CneJeT

OuICTNb BEHTNJIaIyIOHHbIe IeJIi Ha KOpnyce DBrVaTeJIa.

PergyIaHOn H TuaTeBbHO OuIuaaTe 3aJImHoe npIcNocO6beHne IaI NIIbHOrO IIOIoTHa ChHaTbIM BO3dYxOM.

ПИМ He66xOДIMOCHTN OYHCTNE BEHTNIAHQHOHBIE OTBepCTN, paCNOJIOKeHHe3a ONOpHBIM polINKOM (16) nIbHoro NOIoTHA.

Pepnoiueckn Cma3bIbaTe onOpHbI poNk (16) NJIbHOrO noJIoTHa KaJIeM MacJa.

STE 140 Plus, STEB 140 Plus: npn

Heo6xOaHMoCTn,OTpeyInpuTy npJHKIM

3aJHMHOro pbyara (20) Pnc. E): ocna6bTe CTOnOpBHyB BnHT (22) INOBepHnTE 3atraJHO BnHT (23) (BpaueHHe npOTuB yacOBoi CTpeJIKN yBeIyHBAeT cNly npRJHMa). 3aTaNtE CTOnOpHbY BnHT (22).

10. YctpaHHeHne HEnCnpaBHOcteI

ToIbko dIa STE 140 Plus, STEB 140 Plus:

Празибовдтел (завд-нз�овпел):

"Metabowerke GmbH", Metaboallee 1,

D-72622 Nuertingen, 耘蒙涅

HmnpTeB Pocn:

OOO"MeTa6o EBa3n"

Pocca, 127273, MoCkBa

yI. Bepe3oBa aIleA, d 5 a, cTp 7, oΦnc 106

TeI.:[phone]

Даразпожибдоства зшенирова в 10-3наном серийном Homepe ИНСТРУМЕТА, указанHom ha ERO紳льдIKE. 1 рцфра обознчает ratd, напзимр «4» обознчает, что изделп пожибденив 2014四种. 2 яи 3 рцфры обознчаот Норр месяca в ratd поибдоства, напзимр «05» - май

「apaHTnHbI cpoK:1 roD c daTbI npOdaJH

CpOK cnJyK6bl INHCTpyMeHTa: 5IeT c daTbI n3ROTOBHeHnA
