GEBRUIKSAANWIJZING STE140 METABO

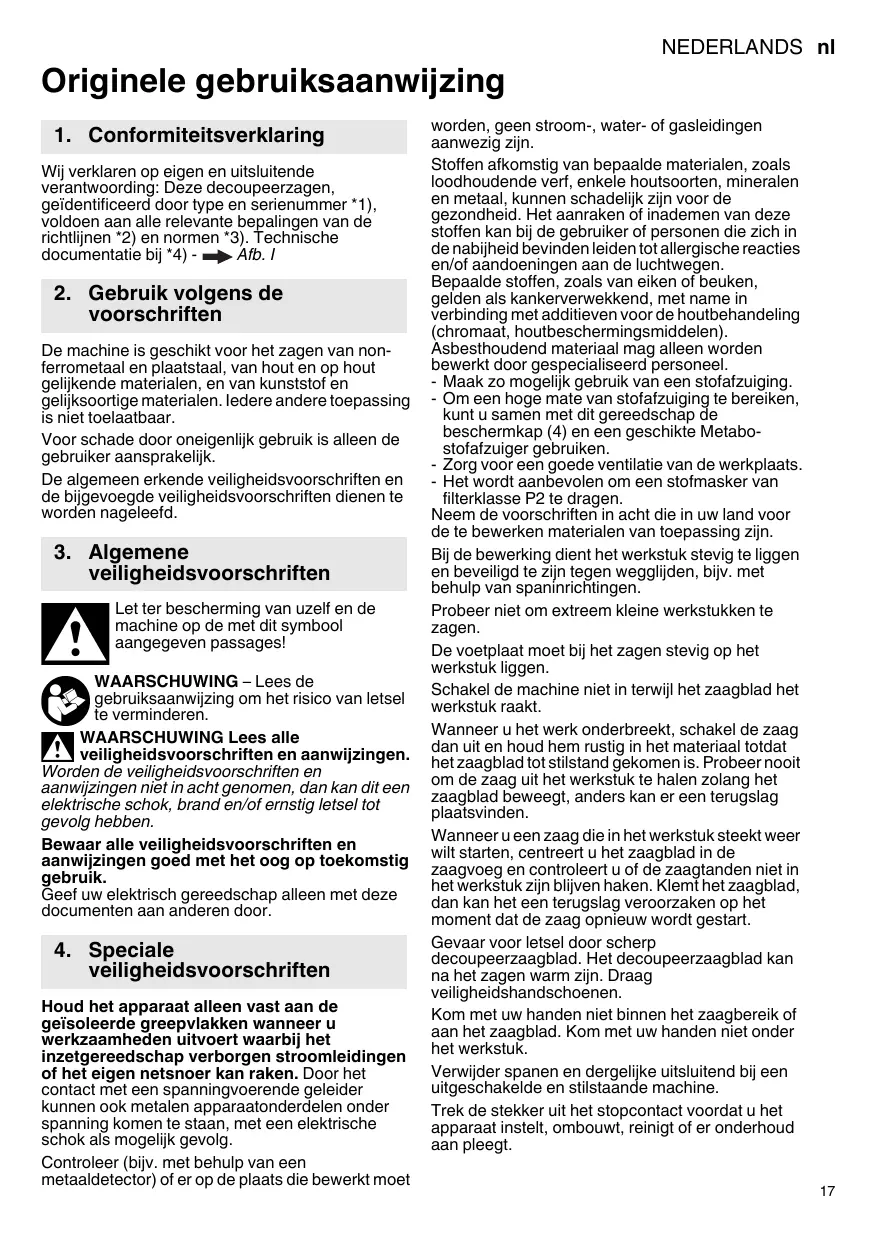

Originele gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze decoupeerzagen, geidentificerd door type en serialummer *1), voldoen aan alle relevante bepalingen van der richtlijnen *2) en normen *3). Technische documentatie bij *4)- Afb. I

2. Gebruik volgens de voorschriften

De machine is geschikt voor het zagen van non-ferrometaal enplaatstaal, van hout en op houtgelijkende materialen, en van kunststof engelijksoorlige materialien. Ledere andere toepassing is Niet toelaatbaar.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbola aangegeven passages!

WAARSCHUWING - Lees de\ gebruiksaanwijzing om het risico van letsel\ te verminderen.

WAARSCHUWING Lees alle
veiligheidsvoorschriften en aanwijzingen.

Worden de veiligheidsvoorschriften en aanwijzingen Niet in acht genommen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen metdez documenten aan andereen door.

4. Speciale veiligheidsvoorschriften

Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanneer u werkzaamheden uitvoort waar bij het inezgetereedschap verborgen stroomleidingen of het eigene netsnoer kan raken. Door het contact met een spanningvoerende geleider kunden ook metalen apparaatonderdelen onder spanning komen te staan, met een elektrische schok als möglichk gevolg.

Controleer (bijv. met behulp van een metaaldetector) of er op deplaats die bewerkt要去

worden, geen stroom-, water- of gasleidingen aanwezig়.

Stoffen akkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaaal, hunnen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschermingsmiddelen).

Asbesthoudend materialaag alleen worden bewerkt door gespecialiseerd personeel.

• Maak zo möglich gebruik van een stofafzuiig.

• Om een hoge mate van stofafzuiig te bereiken, kunt u samen met dit gereedschap de beschemkap (4) en een geschikte Metabostofafzuiiger gebruiken.

• Zorg voor een goede ventilatie van de werkplaats.

• Het worden aanbevolen om een stofmasker van filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing+zijn.

Bij de bewerking dient het werkstuk stevig te liggen en beveiligd teijken weglijkden, bijv. met behulp van spaninrichtingen.

Probeer nicht om extreem kleine werkstukken te zagen.

De voetplaat moet bij het zagen stevig op het werkstuk liggen.

Schakel de machine nicht in verwijl het zaagblad het werkstuk raakt.

Wanneer u het werk onderbreekt, schakel de zaag dan uit en houd hem rustig in het materiaal totdat het zaagblad tot stilstand gekomen is. Probeer nooit om de zaag uit het werkstuk te halen zolang het zaagblad beweegt, anders kan er een terugslag plaatsvinden.

Wanneer u een zaag die in het werkstuk steekt wee wilt starten, centreert u het zaagblad in de zaagvoeg en controlet u of de zaagtanden nicht in het werkstuk zich blijven haken. Klemt het zaagblad, dan kan het een terugslagen veroorzaken op het moment dat de zaag opnieuw worden gestart.

Gevaar voor letsel door scherp decoupeerzaagblad. Het decoupeerzaagblad kan na het zagen warm+zijn. Draag veiligheidshandschoenen.

Kom met uw handen Niet binnen het zaagbereik of aan het zaagblad. Kom met uw handen Niet onder het werkstuk.

Verwijder spanen en dergelijk uitsluitend bij eenuitgeschakelde en stilstaande machine.

Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.

nI NEDERLANDS

LED-lampje (3) (afhankelijk van uitvoering): Niet direct in hetlicht kijken. Straling Niet direct met optische instrumenten bekijken.

5. Afbeeldingen

De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing.

6. Overzicht

Afb. A-E

1 Beschermingsplaat voor gebruik bij gevoelige werkstukoppervlakken (bevestigen zoals aangegeven) *

2 Beveiligingsplaatje gegen spananbreuk

3 LED-lampje*

4 Beschermkap*

5 Veiligheidsbeugel ter bescherming van onbedoeld contact met het zaagblad

6 Instelhendel voor pendelbeweging

7 Schakelknop van de spaanblaasinrichting

8 Schakelschuif voor het in-/uitschakelen *

9 Voetplaat

10 Afzuaigaansluitstuk

11 Stelknop voor instelling van de slagfrequentie

12 Geleiderail-adapter (voor bevestiging op de geleiderail 6.31213)*

13 Drukschakelaar

14 Vergrendelknop voor continu-inschakeling

15 Zaagblad *

16 Zaagblad-steunrol

17 Zaagblad-spaninrichting

18 Spanhendel voor bevestiging van het zaagblad

19 Schaal voor het aflezen van de ingestelde zaaghoek

20 Klemhendel voor schuin zagen (STE...Plus) *

21 Schroef voor schuin zagen (STE...Plus) *

22 Borgschoef (STE...Plus) *

23 Spankrachtschroef (STE...Plus) *

• afhankelijk van de uitvoering / Niet in de leveringsomvang

7. Inbedrijfstelling

1. Controller alvorens het apparaat in gebruik te nemen of de op hetypelaatje aangegeven b spanning en netfrequentie overeenkomen met tegevens van het elektriciteitsnet.

7.1 Beveiligingsplaatje gegen spanbreuk plaatsen Afb. A

Gevaar voor letsel door scherp decoupeeerzaagblad. Bij het inzetten van het ligingsplaatje gegen spanbreu (2) dient het clad verwijderd teijken.

Machine omdraaien, de voetplaat wijst maar boven. Het beveiligingsplaatie gegen spaanbreuk aan de voorkant inschuiven en hierbij op de volgende 2 punten letten:

• De gladde kant van hetplaatje wijst maar boven

• De uitsparing wijst maar achefteren (in richting netsnoer).

Wanner u met een aangebrachte beschemingsplaat (1) (afhankelijk van uitvoering) werkdt,plaats dan het beveiligingsplaatje gegen spananbreuk in de beschemingsplaat.

Zaagblad plaatsen Afb. B

Gevaar voor letsel door scherp
decoupeerzaagblad. Het decoupeerzaagblad
ha het zagen warm+zijn. Draag
heidshandschoenen.

Gebruik een zaagblad dat geschikt is voor het te zagen materiaal.

• Spanhendel (18) tot aan de aanslag maar voren draaien en vasthonden.
• Zaagblad (15) gegen de veerkracht in, tot aan de aanslag inbrengen. (De zaagtanden wijzenaar voren.) Let er hierbij op dat het zaagblad goed in de groef van de steunrol (16) ligt.
• Spanhendel (18) loslaten. (Hij draai automatisch in zijn uitgangspositie terug. Het zaagblad is nu stevig gespannen).

Zaagblad uitenemen

Let op, de decoupeerzaag bij het uitnemen van het zaagblad Niet op Personenrichten.

• Spanhendel (18) tot aan de aanslag maar voren draaien, het zaagblad worden door de veerkracht uitgeworpen.

7.4 Beschemkap aanbrengen / afnemen Afb.A

Aanbrengen: beschemkap (4) van voren opsteken tot hij inklikt

Afnemen: beschemkap (4) aan weerskanten beetpakken, enigszins optillen en cervolgens waar voren wegrekken.

7.5 Zagen met stofafzuging Afb.A

• Afzuigaansluitstuk (10)plaatsen. Een geschikt afzuigapparaat aansluten.
• Voor een optimale stofafzuiiging de beschemkap (4) opzetten.
• Spanaanblaasinrichting uitschakelen (zie hoofdstuk 8.1).

7.6 Zagen zonder stofafzuiging

• Met afgenomen beschermkap (4) werken (voor afnemen, zie hoofdstuk 7.4).

7.7 Schuin zagen Afb. C en D

Beschemkap (4), beschemingsplaat (1), beveiligingsplaatje gegen speanbreuk (2) en afzuigslang verwijderen. Deze onderden können bij schuinie zaagsnedes Niet gebrukt worden.

• STE 140 Plus, STEB 140 Plus: klemhendel (20) uittrekken. STE 140, STEB 140: schroef (21) losdraaien.

• Voetplaat (9) enigszinsaar achteren schuiven endraaien.

• De hoeken konnen op de schaal (19) afgelezen worden. Een andere hoek m.b.v. een hoekmeter instellen.

• Om de voetplaat (9) in een bepaalde hoek in te klikken, deze waar voren schuiven.
• STE 140 Plus, STEB 140 Plus: klemhendel (20)
  indrukken. STE 140, STEB 140: schroef (21)
  vastdraien.

8. Gebruik

8.1 Spananblaasinrichting Afb.A

Door aan de schakelknop (7) te draaien, inschaken (symbool 一 ) of uitschaken.

8.2 Pendelbeweging instellen Afb.A

Met de instelhendel (6) de gewenste pendelbeweging instellen.

Stand ^ = pendelbeweging is uitgeschakeld

··

Stand ^ = maximale pendelbeweging

Aanbevolen instelwaarden: Afb. H.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

8.3 Maximale slagfrequentie instellen

Afb. A

De maximale slagfrequentie met de stelknop (11) instellen. Dit is ook tijdens het lopen möglichk.

STE 140 Plus, STEB 140 Plus:

stellknopstand, A^ = aanloopautomaat: bij het zagen versnelt de slagfrequentie automatisch tot het maximale niveau.

Aanbevolen instelwaarden: Afb. H.

De optimale instelling kan het beste worden vastgesteld door deze in de praktijk uit te proberen.

8.4 In-/uitschakelen, continu-inschakeling

→Afb.A

Voorkom onverhoeds aanlopen: De machine alsijd uitschakenen wanner de stekker uit het stopcontact worden gehaald of wanner zich een stroomonderbreking heeft voorgedaan.

! Bij de continu-inschakeling loopt de machineverder wonneer hij uit de hand wordengetrokken. Houd de machine waarom.altijd metbeide handen aan de handgreep vast, zorg ervoordat u stevig staat en werk geconcentreerd.

STE 140, STE 140 Plus:

Inschakelen: Schakelschuif (8) maar voren schuiven (contin-inschakeling).

Uitschakelen: Schakelschuif (8) maar afterwardschuiven.

STEB 140, STEB 140 Plus:

Inschakelen: Drukschakelaar (13) indrukken. De slagfrequentie kan door het indrukken van de drukschakelaar gewijzigd worden (tot de ingestelde maximale slagfrequentie, zie hoofdstuk 8.3).

Uitschakelen: Drukschakelaar (13) loslaten.

Continu-inschakeling: Voor de continuinschakeling kan de ingedrukte drukschakelaar

(13) met de vergrendelknop (14) worden vastgezet. Voor het uitschakelen de drukschakelaar (13) opnieuw indrukken.

8.5 LED-lampje (afhankelijk van uitvoering)

→Afb.A

Voor het werken op slecht verlichteplaatsen. Het LED-lampje (3) brandt runawayer de machine op het net aangesloten en in beweging is. Wanner de machine nicht beweegt, gaat het LED-lampje na enkele seconden uit.

Bij een knipperend LED-lampje die hoofdstuk 10.

8.6 Aanwijzing voor gebruik Afb. F

Laten invaliden: Bij dun, zacht materiaal kutu u het decoupeerzaagblad in het werkstuk latent invaliden zonder eerst een gat te boren. Gebruik alleen korte zaagbladen. Alleen bij hoekinstelling 0^

Instelhendel (6) op stand „0" instellen (pendelbeweging isuitgeschakeld).

Decoupeerzaag met de voorkant van de voetplaat (9) op het werkstuk zetten. De lopende decoupeerzaag goed vasthouden en langzaam maar beneden leiden. Wanner het zaagblad uit het werkstuk is vrijgekomen, kan de pendelbeweging worden ingeschakeld.

9. Reiniging, onderhoud

De machine regelmatig reinigen. Daar bij de ventilatiesleuven van de motor met een stofzuiger uitzuigen.

De zaagblad-spaninrichting regelmatig en grondig met perslucht uitblazen.

Zo nodig de openingsen acheter de steunrol van het zaagblad (16) reinigen.

Vanijd totijd een druppel olie op de steunrol van het zaagblad (16) gezven.

STE 140 Plus, STEB 140 Plus: zo nodig de spankracht van de klemhendel (20) instellen ( Afb. E): De borgschroef (22) loszetten en aan de spankrachtschroef (23) draaien. (Wanner u tegen de klok in draait, worden de spankracht hoger.) Borgschroef (22) vastdraaien.

10. Storingen verhelpen

Alleen bij STE 140 Plus, STEB 140 Plus:

De LED (3) knippert en de machine loopt Niet. De herstartbeveiliging is geactiveerd.

Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is of wordt de stroomtoevoer na een onderbreking weer hersteld, dan start de machine Niet. De machine uiten weer inschaken.

11. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren

Afb.G.

nI NEDERLANDS

Gebruik alleen toebehoren die voldoen aan de in\ deze gebruiksaanwijzing genoemde eisen en\ kenmerken.

Toebehoren stevig aanbrengen. Wordt de machine in een houder gebruikt: De machine goed bevestigen. Verlies van contrôle kan tot letsel leiden.

A Cirkel- en parallelgeleiding aanbrengen

Voor het zagen van cirkelvormen (Ø 100 - 360 mm) en voor zaagsnedes parallel aan een rand (max. 210 mm).

Cirkelgeleiding aanbrengen (→Afb. G-I)

• De stangen van de cirkel- en parallelgeleiding aan weerskanten in de voetplaat schuiven. (De centreerpunt (c) wijst narbeneden.)
• Gewenste radius (d) instellen.
• Schroef (b) aantrekken.

Parallelgeleiding aanbrengen ( Afb.G - II)

• De stangen van de cirkel- en parallellegeleiding aan weerskanten in de voetplaat schuiven. (De centreerpunt (c) wijst maar boven.)
• Maat/maten (e) instellen
• Schroef (b) aantrekken.

Complex toebehorenprogramma, ziewww.metabo.com of de catalogus.

12. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerendients te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u via www.metabo.com downloads.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens

de Europese richtljin 2002/96/EG inzake gebrukke elektrische en elektronische apparaten en de vertaling hiervan

in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijkige wijze te worden afgevoerd.

Afb. H. Wijzigingen en technische verbeteringen voorbehonden.

T1 =grootste materiaaldikte in hout
T2 =grootste materiaaldikte in nonferrometaal
T1 =grootste materiaialdkte inplaatstaal
n0 =slagfrequentie bij nullast

P1 = nominal vermogen

P2 =afgegeven vermogen

m = gewicht zonder netsnoer

Meetgeveens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijke norm).

Energierijke hoogfrequente storingen können schommelingen tot aan stilstand in het torental veroorzaken. Deze verdwijnen wee zodra de storingen afgenomen zich.

A Emissiewaarden

Deze waarden makeen een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkbelasting hoger of lageruitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden de maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drierichtingen) bepaald volgens EN 60745:

a_h,CM = trillingsemissiewaarde (plaatstaal zagen)

a_h, CW = trillingsemissiewaarde (hout zagen)

K_h, = onzekerheid (trilling)

Karakteristiek A-gekalificeerd geluidsniveau:

LpA =geluidsdrukniveau

LWA =geluidsvermogensniveau

K_pA^m , K_WA = onzekerheid

Tijdens het werkken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!
