MANUAL DE UTILIZARE MultiTool Hammersmith

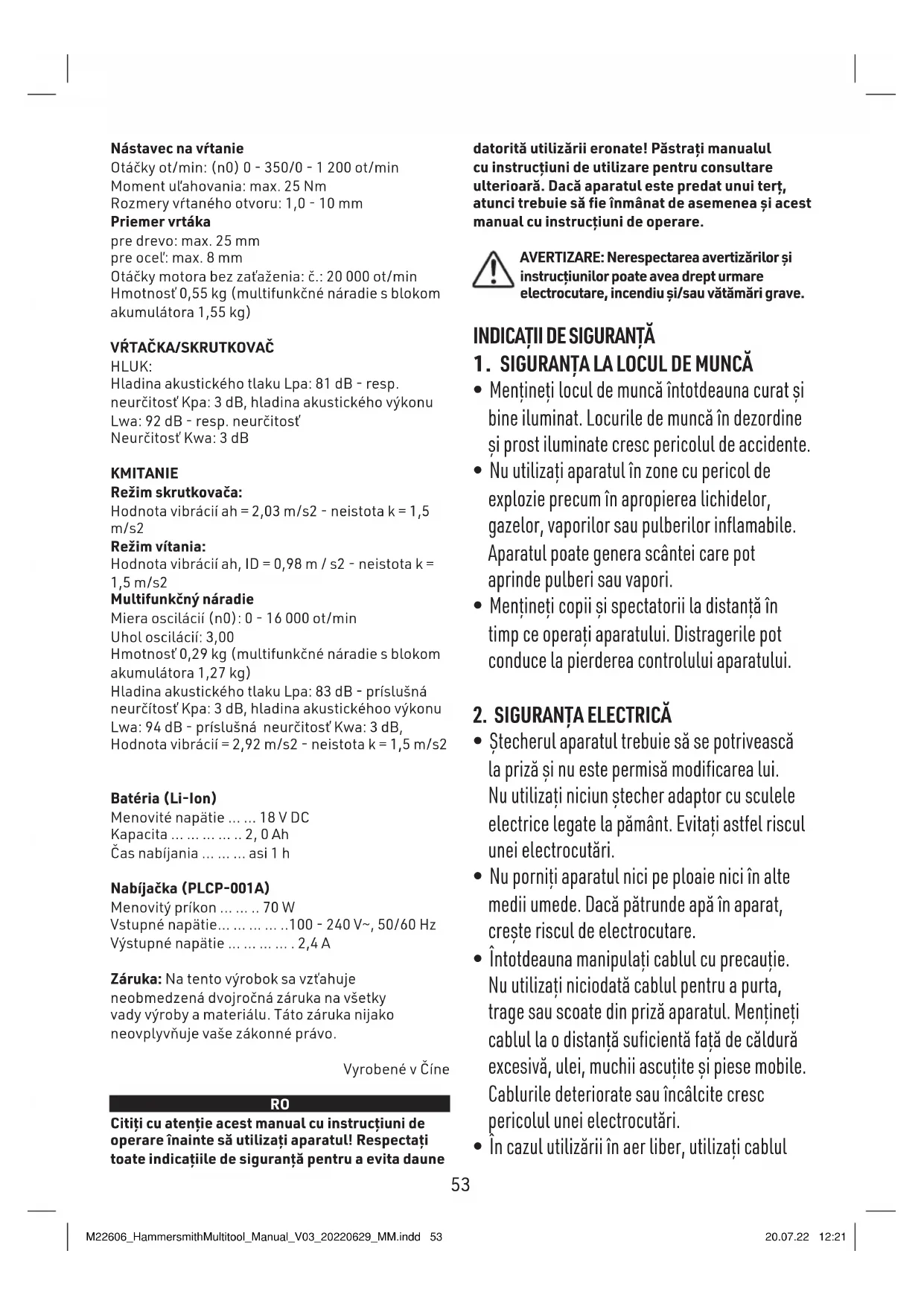

Instrucțiuni de utilizare 53

acumulatorul de rezervă și o gamă largă de accesorii pot fi obținute și separat. Informații găsiți accesând www.mediashop.tv

Furnitură (vezi imaginea 1/A-0):

A. Aparat de bază

B. Acumulator 18 V litiu-ion

C. Statie de încărcare rapidă accumulator

D. Set de găurire și înșurubare

E. Set oscilant

F. Pânză fierăstrău oscilantă

G. Raclor cu oscilare

H. Polizor oscilant

I. Set burghie din 6-piese (3 burghie pentru metal, 3 burghie pentru lemn - 3, 5, 6;)

J. Prelungitor bit

K. Set biti din 32-piese

L. Suport flexibil de biti

M. Set discuri de șlefuire din 9-piese (granulatie: 3 x P60, 3 x P120, 3 x P240)

N. Cheie imbus

1. Cutie pentru păstrare

Componente

Aparat de bază (vezi imaginea 2):

1. Mandrină cu prindere rapidă

2. Inel de reglare cuplu

3. Comutator de deblocare set accesorii

4. Unitate motor

5. Comutator sens rotație

6. Întrerupător PORNIT/OPRIT

7. Mâner

8. Indicator nivel încărcare accumulator

9. Tastă de deblocare set de accumulatori

Set oscilant (vezi imaginea 3):

Citiți cu atenție acest manual cu instructiuni de operare înainte să utilizați aparatul! Respectați toate indicațiile de siguranță pentru a evita daune

datorită utilizării eronate! Păstrați manualul cu instrucțiuni de utilizare pentru consultare ulterioară. Dacă aparatul este predat unui terț, atunci trebuie să fie înmânat de asemenea și acest manual cu instrucțiuni de operare.

AVERTIZARE: Nerespectarea avertizărilor și instrucțiunilor poate avea drept urmare electrocutare, incendiu și/sau vătămări grave.

INDICAȚII DE SIGURANȚĂ

1. SIGURANTA LA LOCUL DE MUNCA

- Mențineți locul de muncă întotdeauna curat și bine iluminat. Locurile de muncă în dezordine și prost iluminate cresc pericolul de accidente.

- Nu utilizați aparatul în zone cu pericol de explozie precum în apropierea lichidelor, gazelor, vaporilor sau pulverilor inflamabile. Aparatul poate genera scântei care pot aprinde pulveri sau vapori.

- Mențineți copii și spectatorii la distanță în timp ce operați aparatului. Distragerile pot conduce la pierderea controlului aparatului.

2. SIGURANTA ELECTRICĂ

- Ștecherul aparatul trebuie să se potrivească la priză și nu este permisă modificarea lui. Nu utilizați niciun ștecher adaptor cu sculele electrice legate la pământ. Evitați astfel riscul unei electrocutări.

- Nu porniți aparatul nici pe ploaie nici în alte medii umede. Dacă pătrunde apă în aparat, crește riscul de electrocutare.

- Întotdeauna manipulați cablul cu precauție. Nu utilizați niciodată cablul pentru a purta, trage sau scoate din priză aparatul. Mențineți cablul la o distanță suficientă față de căldură excesivă, ulei, muchii ascuțite și piese mobile. Cablurile deteriorate sau încâlcite cresc pericolul unei electrocutări.

- În cazul utilizării în aer liber, utilizati cablul

prelungitor care este adecvat pentru utilizare în aer liber.

3. SIGURANTA PERSOANELOR

• Când operați aparatul păstrați-vă atenția și lăsați să conducă bunul simț practic. Nu utilizați aparatul dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la operare aparatului poate cauza vătămări corporale grave la persoane.
• Utilizați întotdeauna un echipament de protecție adecvat. Purtați o ptecția pentru ochi, măști anti praf, căști de protecție sau protecție auditivă care trebuie purtate în condițiile respective, acestea micșorează pericolul de vătămare.
• Evitați o demarare nedorită a aparatului. Acordați atenție ca întrerupătorul aparatului să fie în poziția OPRIT înainte ca setul accumulator să fie introdus, aparatul luat în mână sau să funcționeze. Punerea sub curent a sculei cu întrerupătorul la PORNIT, poate conduce la accidente.
• Înainte de a conecta aparatul îndepărtați cheia de reglare. În cazul în care o şurubelnită sau o cheie de reglare rămâne la piesa în rotație a piesei de putere, aceasta poate conduce la vătămări.
• Nu strângeti prea puternic elementul ataşabil. Acordati întotdeauna atenție unei stabilități bune și echilibrate. Aceasta garantează un control mai bun în cazul situațiilor neașteptate.

• Nu vă supraevaluați. Acordați atenție în fiecare moment unei poziții stabile și echilibrului. Aceasta dă posibilitatea unui control mai bun al aparatului în situații neprevăzute.

• Îmbrăcați-vă adecvat. Nu purtați haine largi sau podoabe. Acordați atenție faptului că părul, îmbrăcămintea și mănușile pot fi prinse de piesele mobile.

• Nu lucrați niciodată cu o turație mai ridicată decât turația maximă nominală a burghiului.
• Începeți găurirea întotdeauna cu viteză scăzută și cu vârful burghiului în contact cu piesa de prelucrat.
• Aplicați presiune numai în linie directă cu bitul și nu aplicați presiune excesivă.

4. UTILIZAREA ŞI İNGRIJIREA APARATULUI

• Utilizați configurarea aparatului corectă pentru respectiva aplicatie. Un aparat corect configurat conduce mai bine și mai sigur lucrul în cadrul scopului destinației.
• Nu utilizați aparatul dacă întrerupătorul pornit/oprit nu funcționează corect. Fiecare aparat care nu poate fi conectat și deconectat de la întrerupător, este periculos și trebuie imediat reparat la comercianții de specialitate.
• Îndepărtați pachetul de accumulatori din aparat înainte să efectuați reglaje, înlocuiti accesorii sau să depozitați scula. Măsurile de siguranță ajută la evitarea riscului unei autoconectări involuntare a aparatului.

• Este permisă utilizarea aparatului de copii care au împlinit vârsta 8 ani sau au o vârstă mai mare și de persoane ce au capacități corporale, senzoriale sau mentale limitate sau o lipsă de experiență și cunoștințe totuși numai atunci când sunt supravegheați sau au primit un instructaj corespunzător, pentru a opera aparatul în siguranță și conform reglementărilor și au fost instruiti suficient asupra tuturor pericolelor care ar putea surveni.

• Curățarea și îngrijirea de către utilizator nu este permis să fie efectuate de către copii doar dacă au vârsta mai mare de 8 și sunt în acest proces supravegheati.

• Întreținerea aparatului. Acordați atenție ca piesele mobile să fie corect montate, strânse și nedeteriorate pentru a nu afecta funcționalitatea aparatului. Dacă aparatul este deteriorat trebuie să dispuneți reparare lui la un comerciant de specialitate autorizat.
• Mențineți sculele tăietoare curate și bune. Sculele tăietoare cu lame ascuțite corect întreținute se blochează mai puțin și sunt mai simplu de controlat.
• Utilizați aparatul și accesoriiile în concordanță cu aceste instrucțiuni luând în considerare condițiile de lucru și lucrul de efectuat. Utilizarea aparatului pentru lucrări neconforme cu destinația poate conduce la situații periculoase.
• Încărcați acumulatorul numai cu aparatul de încărcare prevăzut în acest scop de către producător.
• Un aparat de încărcare destinat unui alt pachet de accumulatori poate genera un pericol de incendiu atunci când se încărcă cu el un pachet de accumulatori străin.
• Atunci când pachetul accumulator nu este folosit, îl mențineți la distanță de alte obiecte metalice deoarece acestea sunt adecvate să scurtcircuiteze polii accumulatorului. La o îmbinare a polilor accumulatorului pot surveni incendii sau foc.
• Atunci când condițiile de lucru și depozitarea sunt necorespunzătoare poate ieși lichid din accumulator, într-un astfel de caz evitați în orice situație contactul cu pielea. Dacă în mod nedorit ajungeti în contact cu lichidul, îl spălați imediat

cu apă. În cazul în carelichidul ajunge în contact cu ochii apelați imediat la tratament medical. Lichidul, care iese din accumulator poate cauza iritații ale pielii și arsuri.

- Acest aparat este proiectat pentru utilizarea în gospodării personale și pentru uzul personal.

5. ÎNTRETINERE

• Încercați să nu reparați aparatul și acordați atenție ca reparația să fie efectuată numai în comerțul de specialitate autorizat.
• Utilizați piese de schimb originale. Astfel este garantată păstrarea siguranței aparatului.

Utilizarea și folosirea este în totalitate și complet în răspunderea utilizatorului.

REGULI DE SIGURANTĂ SUPLIMENTARE

• Folositi întotdeauna ochelari de protectie.
• Nu utilizati niciodată Hammersmith MultiTool când este ud.
• În cazul unei utilizări îndelungate folosiți o protectie auditivă.
• În cazul funcționării într-un mediu cu pulberi purtați o mască antipraf.
• Asigurați-vă înainte de șlefuire dacă ies în afară din piesa de prelucrat cuie, șuruburi sau alte obiecte metalice și le îndepăratați.
• Înainte de găurire și înșurubare inspectați întotdeauna pereții și plafoanele pentru a evita deteriorarea posibilelor cabluri ascunse de curent electric.
• Utilizați menghine sau alte dispositive de prindere adecvate pentru a strânge piesa de lucru fix la suprafață și a o asigura contra alunecării.

• Utilizați numai elemente atașabile care aparțin Hammersmith MultiTool.

• Nu utilizati accesorii și elemente atașabile rupte, crăpate sau uzate. Utilizati numai elemente atașabile care sunt în stare bună de lucru.

• Porniți întotdeauna aparatul într-un spațiu gol și îl lăsați să atingă viteza optimă înainte de a-l conduce în piesa de prelucrat.
• Înainte de schimba la un alt element ataşabil, întotdeauna îndepărtați setul de accumulatori din aparat.
• Mențineți-vă mâinile departe de zona de lucru și tăiați întotdeauna în direcția îndepărtat de dumneavoastră și alte persoane.
• Purtați o protecție auditivă cand executați găuriri cu percuție. Actiunea zgomotului poate conduce la pierderea auzului.
• Nu lucrați niciodată cu o turație mai ridicată decat turația maximă nominală a burghiului.
• Incepeți găurirea intotdeauna cu viteză scăzută și cu varful burghiului in contact cu piesa de prelucrat.
• Aplicați presiune numai în linie directă cu bitul și nu aplicați presiune excesivă.
• In cazul aplicațiilor care generează puternic praf precum carotelor diamantate și de percuție acordați atenție să fie prezentă o instalație de aspirare a prafului suficientă.

ÎNCĂRCARE, INTRODUCERE ȘI ÎNDEPĂRTARE SET-ACUMULATORI (VEZI IMAGINEA 4/A-C)

Stația de încărcare rapidă accumulator este astfel proiectată încât setul de accumulatori este încărcat în interval de o oră, la care durata totuși este în funcție de respectivulset accumulatori.

1. Conectați aparatul de încărcare la o priză adecvată înainte de a introduce pachetul de acumulatori.
2. Introduceți pachetul de accumulatori în aparatul de încărcare.
3. Lumina roşie indică faptul că pachetul de acumulatori este în curs de încărcare.
4. Lumina verde indică faptul că procesul de încărcare este încheiat. Pachetul de acumulatori este încărcat complet și poate fi folosit sau lăsat în aparatul de încărcare.

Încărcați setul de acumulatori imediat după utilizare pentru a nu scurta durata de viață funcțională a accumulatorului. Pentru a prelungi durata de viață funcțională acordați atenție ca setul accumulator să nu fie niciodată golit complet. Recomandăm încărcarea întotdeauna a setului accumulatorul după utilizare. (vezi imaginea 5)

Dacă în timpul utilizării doriți să știți capacitatea de încărcare a pachetului de acumulatori apăsați butonul indicator de nivel acumulator. (vezi imaginea 6)

LĂSAREA PACHETULUI DE ACUMULATOR CONECTAT LA APARATUL DE ÎNCĂRCARE

Pachetul de accumulatori poate fi lăsat în aparatul de încărcare în acest caz indicatorul LED verde luminează continuu. Aparatul de încărcare menține setul acumulator în starea complet încărcat.

INSTALAREA ŞI ÎNDEPĂRTAREA SETULUIACUMULATOR DE LA APARAT

AVERTIZARE: asigurați-vă că se află comutatorul sensului de rotați în poziția mediană, pentru a evita declanșarea

întrerupătorului în timpul îndepărtării sau instalării setului de acumulatori.

INSTALARE

Împingeți setul accumulatori în aparat până când înclichetează. Asigurați că setul accumulatori stă corect și este înclichetat complet. (vezi imaginea 7/A+B)

ÎNDEPĂRTARE

Apăsași tasta de deblocare a setului accumulatori și trageți accumulatorul din aparat.

MONTAREA SCULELOR

AVERTIZARE: Pentru a evita riscul unei vătămări scoateți pachetul de accumulatori din sculă înainte să efectuați reglaje, să

îndepărtați un element atașabil sau să montați o piesă accesoriu nouă.

Acordati atenție ca muchia inferioară a respectivului element atașabil al sculei și piesa de putere a aparatului de bază să fie aliniate orizontal și apoi împingeți elementul atașabil în aparat, până când el înclichetează cu un zgomot sesizabil. (vezi imaginea 8/A-C)

ÎNDEPĂRTAREA SCULELOR

Împingeți comutatorul de blocare spre în jos pentru a elibera scula din ancorare, trageți spre înainte îndepărtat elementul atașabil.

ÎNTRERUPĂTOR PORNIT/OPRIT ȘI COMUTATOR DE SENSDE ROTATIE

• Aparatul este conectat și deconectat prin acționare și eliberarea întrerupătorului PORNIT/OPRIT. Cu cât este apăsat mai puternic întrerupătorul PORNIT/OPRIT cu atât este mai înaltă viteza de rotație.
• Comutatorul sensului de rotație este folosit pentru a regla sensul mandrinei înainte, pentru înșurubare șuruburilor sau înapoi pentru îndepărtarea șuruburilor. El se află deasupra întrerupătorului variabil PORNIT/OPRIT.
• Pentru a selecta sensul de rotație înainte apăsați comutatorul de sens către stânga (vedere din spate).
• Pentru a selecta sensul de rotație înapoi apăsați comutatorul de sens de rotație către dreapta. (vedere din spate).

INDICATIE: Dacă modificați poziția comutatorului de sens de rotație, acordați atenție ca întrerupătorul PORNIT/OPRIT pentru reglarea vitezei să nu fie apăsat.

LUCRUL CU CAPUL PENTRU BURGHIU

Asigurați aparatul contra unei conectări accidentale pentru care translatați comutatorul de sens (în poziția mediană).

Dacă aparatul se conectează accidental există pericol de vătămare.

1. Rotiți mandrina cu prindere rapidă în sens antiorar, până când deschiderea orificiului este suficient de mare pentru a introduce scula (burghiu, suport bit).
2. Introduceți scula pe cât posibil de mult în mandrina cu prindere rapidă.
3. Rotiți mandrina cu prindere rapidă în sens orar pentru a strânge fix scula.
4. Pentru îndepărta scula rotiți mandrina cu prindere rapidă în sens antiorarși o trageți din deschidere burghiului.

Selectarea regimului de lucru dorit

Cu ajutorul inelului de reglarea moment de rotație ajustați puterea pe care trebuie să o exercite şurubelnita.

1 - Putere scăzută
19 - Putere înaltă

A. Găurire:

Dacă doriți să găuriți treceți inelul de reglare a momentului de rotație pe reglare de găurire. Introduceți în mandrina cu prindere rapidă setul de burghie adaptate materialului. Puteți să găuriți cu ele în lemn, metal, material plastic, ciment, ceramică sau toate alte materiale similare respectiv comparabile.

B. Înşurubare: Dacă doriți să înşurubați treceți inelul de reglare a momentului de rotație la reglajul adecvat a momentului de rotație. Înainte de această

reglare acordati atenție materialului în care doriți să înșurubați. Utilizați prelungirea bit-ului sau suportul bit flexibile în mandrina cu prindere rapidă. Puteți fixa cu acestea diferite șuruburi și piese.

Stabilirea sensului de rotație

Sensul de rotație al aparatului permite să fie modificat de la un comutator de sens de rotație. (vezi imaginea 2)

1. Așteptați până când aparatul ajunge în stare de repaus.
2. Apăsați comutatorul de sens în poziția dorită: Sens de rotație orar: → pentru găurire și introducerea șuruburilor. Sens de rotație antiorar: ← pentru îndepărtarea șuruburilor.
3. Atunci când translatați comutatorul de sens în poziția mediană aparatul este asigurat contra uneiconectări nedorite. Modificare sensului de rotație este permis a fi efectuată numai în starea de repaus.

LUCRUL CU SETUL OSCILANT

Asigurați aparatul contra unei conectări accidentale pentru care translatați comutatorul de sens (în poziția mediană).

Notă: Accesoriiul oscilant este potrivit pentru tăierea lemnului sau a plăcilor de gips-carton, dar nu și pentru tăierea pereților din piatră sau beton.

1. Selectați unghiul dorit pentru utilizare.
2. Poziționați găurile accesoriului de oscilare peste știfturile de fixare ale plăcii de atașare.
3. Asigurați că accesoriul stă plat pe suprafața plăcii de atașare.
4. Plasați șaiba de reazem în deschiderea interioară a accesoriului de oscilare.

Indicație: Asigurați că partea plată a șaibei de reazem pentru fixarea accesoriului de oscilare indică contra accesoriului.

1. Introduceți şurubul de fixare prin şaiba de reazem în fusul rotativ la elementului ataşabil oscilant.
2. Pentru strângere şurubului de fixare utilizati cheia inbus şi rotiți în sens orar. Nu strângeti prea puternic.

A. Slefuire

Placa de șlefuire Delta este dotată cu o țesătură tip arici pentru ca să puteți fixa repede discurile de șlefuire. Curățați placa de șlefuire înainte să aplicați discul de șlefuire.

1. Aplicarea discului de șlefuire: Apăsați uniform discul de șlefuire pe placa de șlefuire. Asigurați

că decupajele plăcii de șlefuire coincid cu orificiile găurite ale plăcii de șlefuire.

1. Îndepărtarea focii de șlefuire: pur și simplu trageți foia de șlefuire de pa placa de șlefuire.

Indicație: În cazul lucrărilor cu aparatul purtați întotdeauna o îmbrăcăminte adecvată și un echipament de protecție adecvat. Înainte de fiecare folosire trebuie asigurat că aparatul lucrează corect. Un echipament individual de protecție și un aparat complet funcțional reduc riscul de vătămări și accidente.

După conectare deplasați aparatul către piesa de prelucrat. Lucrați numai cu discuri de șlefuire în stare ireproșabilă pentru a obține rezultate de șlefuire optime. Lucrați aplicând o apăsare scăzută și uniformă. Astfel sunt protejate aparatul și discul de șlefuire. Nu utilizăți același disc de șlefuire pentru a șlefui diferite materiale (de ex. metal și în continuare lemn).

Selectare discului de şlefuire.

(95 mm x 95 mm x 95 mm)

P60 pentru preşlefuire

P120 pentru postşlefuire

P240 pentru şlefuirea de finețe

B. Tăierea cu fierăstrăul cu disc fierăstrău oscilant

Purtați întotdeauna o protecție pentru ochi. Utilizați numai discuri fierăstrău nedeteriorate în stare ireproșabilă. Asigurați-vă că aveți o stabilitate sigură și țineți fix aparatul cu ambele mâini și la o distanță suficientă față de corp. Înainte de a tăia cu fierăstrăul bucată verificați mai întâi să nu fie prezente corpuri străine precum cuie și şuruburi. Acestea trebuie îndepărtate înainte de începere lucrului. Tăierile este permis să aibă loc numai în materiale moi precum lemn sau gipscarton.

FERĂSTRĂUL OŚCILANT NU ESTE POTRIVIT PENTRU TĂIEREA ÎN PIATRĂ SAU ÎN PEREȚI DE BETON.

C. Raclarea cu raclor oscilant

Cu ajutorul raclorului cu oscilare permit să fie îndepărtate resturile de adeziv vechi de pe covoare sau tapete. Lucrați întotdeauna în unghiul corect pentru a nu deteriora materialul portant.

Acest simbol indică faptul că nu este permis ca aparaturile electrice și electronice, resp. bateriile și

acumulatorii să fie eliminate împreună cu deșeul casnic menajer. Sunteți obligat prin lege ca la sfârșitul duratei de viață a acestora să le predați gratuit la distribuitorii autorizați sau la punctele publice de colectare înființate conform legilor în vigoare privind echipamentele electrice și electronice în vederea reciclării acestora, iar lămpile, bateriile și

acumulatoarele descărcate, care nu sunt fixate/încastrate pe/în aparat să le demontați fără a le distruge și să le eliminați conform prevederilor legale în vigoare. Dacă este posibil utilizați baterii reâncărcabile în locul celor de unică folosință.

Recuperarea și reciclarea aparatelor vechi reprezintă o contribuție importantă la protejarea mediului Eliminarea necorespunzătoare poate duce la eliberarea de substanțe toxice în mediu, care pot avea efecte dăunătoare asupra oamenilor, animalelor și plantelor.

Bateriile care conțin o cantitate mare de substanțe toxice, poluante sunt marcate cu următoarele simboluri: Cd=cadmiu, Hg=mercur, Pb=plumb. De asemenea cade în responsabilitatea consumatorilor să șteargă datele cu caracter personal de pe aparat.

Declarația producătorului că acest produs îndeplinește solicitările Directivelor UE aplicabile.

Produsul trebuie depozitat într-un loc uscat și nu este permis ca în timpul transportului să fie expus radiatiei solare directe.

Temperaturi de funcționare și umiditatea aerului: 10 - 35 °C ≤ 65 % umiditate relativă a aerului

Temperatura și umiditatea aerului pentru depozitarea sculei: 10 - 25 °C ≤ 65 % umiditate relativă a aerului

Perioada durabilității medii: 500 cicluri

Mers în gol (n0) 20.000 rot/min

Element de ataşare pentru găurire

Turatie rot/min: (n0) 0 - 350/0 - 1.200 rot/min

Moment de strângere: max. 25 Nm

Dimensiunile deschiderii găurii: 1,0 - 10 mm

Diametrul de găurire

pentru lemn: maxim 25 mm

pentru oțel: max. 8 mm

Turatie la mers în gol: nr.: 20.000 rot/min

Greutate 0,55 kg (1,55 kg sculă multifuncțională cu pachet accumulator)

GĂURIRE/ȘURUBELNITĂ

ZGOMOT:

Nivel de presiune sonoră Lpa: 81 dB -

incertitudinea respectivă Kpa: 3 dB, Nivel de putere

sonoră Lwa: 92 dB - incertitudinea respectivă Kwa: 3 dB

OSCILATIE

Regimul şurubelnită:

Valoarea oscilației ah = 2,03 m/s2 - Incertitudine k = 1,5 m/s2

Regimul găurire:

Valoarea oscilației ah, ID = 0,98 m/s2 - Incertitudine k = 1,5 m/s2

Sculă multifunctională

Rata de oscilare (n0): 0 - 16.000 rot/min

Unghi de oscilație: 3,00

Greutate 0,29 kg (1,27 kg sculă multifuncțională cu pachet acumulatori)

Nivel de presiune sonoră Lpa: 83 dB - incertitudinea respectivă Kpa: 3 dB, Nivel de putere sonoră Lwa: 94 dB - incertitudinea respectivă: 3 dB, Valoarea oscilației = 2,92 m/s2 - Incertitudine k = 1,5 m/s2

Baterie (Li-Ion)

Tensiune nominală ... ... 18 V DC

Capacitate .... 2,0 Ah

Timp de încărcare .... circa 1 h

Aparat de încărcare (PLCP-001A)

Preluarea de putere nominală .... 70 W

Tensiune de intrare ....100 - 240 V\~, 50/60 Hz

Tensiune de ieşire .... 2,4 A
