HASZNÁLATI ÚTMUTATÓ MultiTool Hammersmith

A csomag tartalma (lásd 1./A-O ábra): A. alapeszköz B. 18 V-os lítiumionos akkumulátor C. akkumulátor-gyorstöltő állomás D. fúró- és csavarozófej E. rezgő munkafej F. rezgő fűrészlap G. rezgő reszelő H. rezgő csiszoló

I. 6-részes Fúrókészlet (3 fémfúró, 3

fafúró – méretek: 3, 5, 6) J. bithosszabbító K. 32-részes Bitkészlet L. Flexibilis bittartó szerkezet M. 9-részes Csiszolólapkészlet (szemcsenagyság: 3 x P60, 3 x P120, 3 x P240) N. imbuszkulcs O. tartótáska Komponensek Alapeszköz (lásd 2. ábra):

1. Gyorsbefogó tokmány

2. Forgatónyomaték-beállító gyűrű

3. Szerszámfej-kireteszelő kapcsoló

5. Forgásirány-kapcsoló

6. AN/AUS (BE/KI) kapcsoló

8. Akkumulátor állapotkijelzője

9. Akkumulátor-kireteszelő gomb

Rezgő munkafej (lásd 3. ábra):

10. Felhelyezhető lemez - rezgőtartozék

11. Alátét - rezgőtartozék

12. Rögzítőcsavar - rezgőtartozék

Mielőtt az eszközt használni kezdené, figyelmesen olvassa végig ezt a használati utasítást! Kövessen minden biztonsági útmutatást, hogy a helytelen használatból eredő károsodásoknak elejét vegye! Őrizze meg a használati útmutatót, hogy később is tanulmányozhassa azt. Amennyiben az eszközt harmadik személynek továbbadja, abban az esetben ezt a használati útmutatót is át kell adnia a számára. FIGYELMEZTETÉS: A figyelmeztetések és útmutatások be nem tartásának elektromos áramütés, tűz és/vagy súlyos sérülés lehet a következménye.

• A munkavégzés helye mindig legyen tiszta és jól megvilágítva. A rendetlen és rosszul megvilágított munkahelyek növelik a balesetek kialakulásának veszélyét.

• Ne használja az eszközt robbanásveszélyes területeken, például gyúlékony folyadékok, gázok, gőzök vagy por közelében. Az eszköz szikrákat vethet, amelyek képesek a port vagy a gőzöket lángra lobbantani.

• Az eszköz használata közben tartsa távol a gyerekeket és a nézelődőket. Ha figyelmét elterelik, elveszítheti az ellenőrzést az eszköz felett.

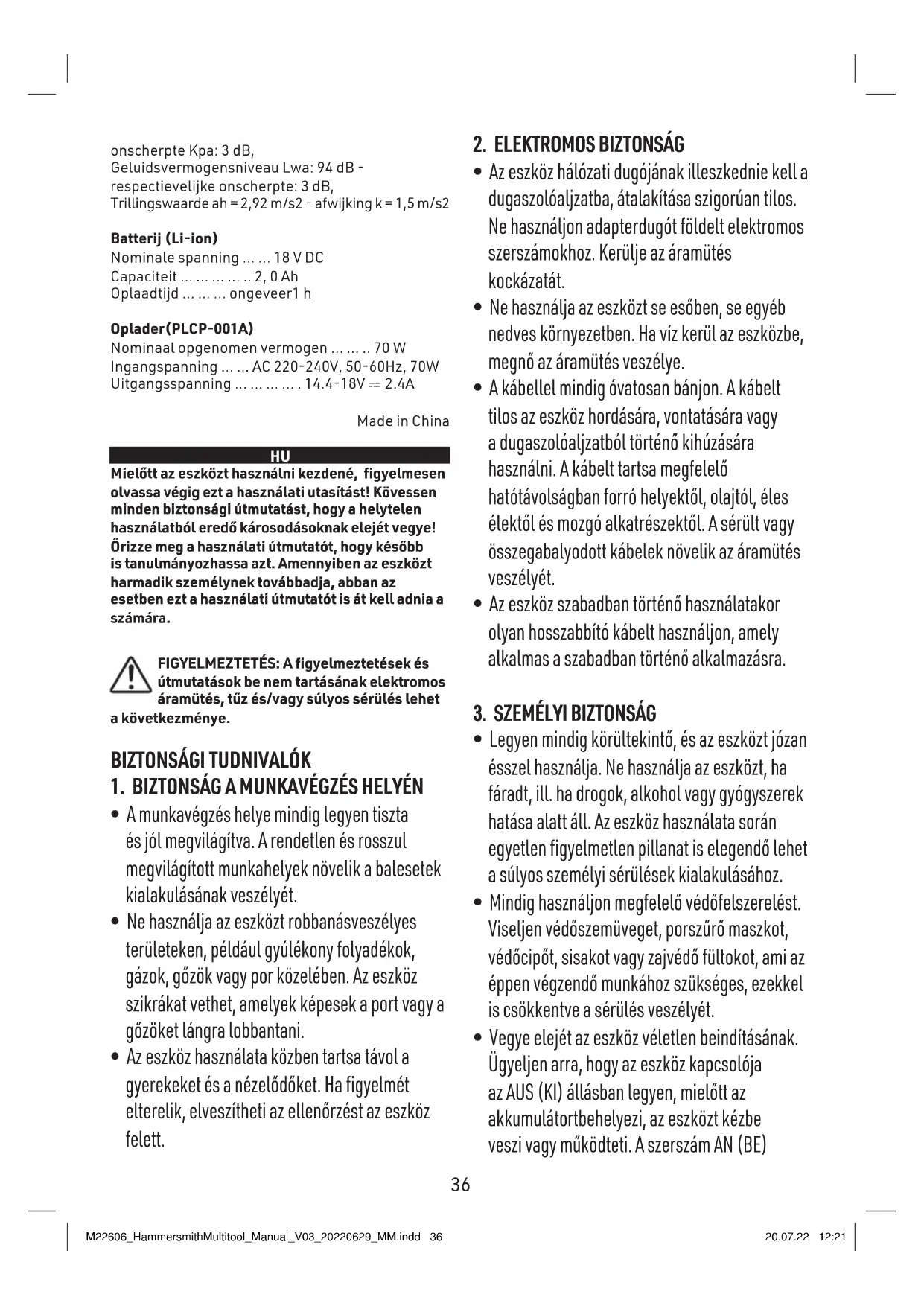

2. ELEKTROMOS BIZTONSÁG

• Az eszköz hálózati dugójának illeszkednie kell a dugaszolóaljzatba, átalakítása szigorúan tilos. Ne használjon adapterdugót földelt elektromos szerszámokhoz. Kerülje az áramütés kockázatát.

• Ne használja az eszközt se esőben, se egyéb nedves környezetben. Ha víz kerül az eszközbe, megnő az áramütés veszélye.

• A kábellel mindig óvatosan bánjon. A kábelt tilos az eszköz hordására, vontatására vagy a dugaszolóaljzatból történő kihúzására használni. A kábelt tartsa megfelelő hatótávolságban forró helyektől, olajtól, éles élektől és mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.

• Az eszköz szabadban történő használatakor olyan hosszabbító kábelt használjon, amely alkalmas a szabadban történő alkalmazásra.

3. SZEMÉLYI BIZTONSÁG

• Legyen mindig körültekintő, és az eszközt józan ésszel használja. Ne használja az eszközt, ha fáradt, ill. ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az eszköz használata során egyetlen figyelmetlen pillanat is elegendő lehet a súlyos személyi sérülések kialakulásához.

• Mindig használjon megfelelő védőfelszerelést. Viseljen védőszemüveget, porszűrő maszkot, védőcipőt, sisakot vagy zajvédő fültokot, ami az éppen végzendő munkához szükséges, ezekkel is csökkentve a sérülés veszélyét.

• Vegye elejét az eszköz véletlen beindításának. Ügyeljen arra, hogy az eszköz kapcsolója az AUS (KI) állásban legyen, mielőtt az akkumulátortbehelyezi, az eszközt kézbe veszi vagy működteti. A szerszám AN (BE) M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 36M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 36 20.07.22 12:2120.07.22 12:2136

kapcsolóval történő áram alá helyezése balesetek kialakulásához vezethet.

• Az eszköz bekapcsolása előtt távolítsa el a beállítókulcsot. Ha egy csavarkulcs vagy egy beállítókulcs marad a motor forgó részénél, az sérüléseket okozhat.

• A munkafejet ne húzza meg túl szorosan. Mindig ügyeljen arra, hogy a fej jól és kiegyensúlyozottan álljon. Ez nagyobb ellenőrzést biztosít a váratlan helyzetekben.

• Ne becsülje túl önmagát. Mindig ügyeljen arra, hogy biztonságosan és egyensúlyban álljon. Ez nagyobb ellenőzést tesz lehetővé az Ön számára az eszköz felett előre nem látható helyzetek esetén.

• Megfelelő módon öltözzön fel. Ne viseljen laza ruházatot vagy ékszert. Ügyeljen arra, hogy a mozgó alkatrészek ne tudják becsípni haját, ruháját vagy kesztyűjét.

• Soha ne dolgozzon nagyobb fordulatszámmal, mint a fúró maximális névleges fordulatszáma.

• A fúrást mindig alacsony sebességgel kezdje, közben a fúrófej hegye érintkezzen a munkadarabbal.

• A bittel csak egyenes vonalban fejtsen ki nyomást, és az ne legyen túlságosan nagy mértékű.

4. AZ ESZKÖZ HASZNÁLATA ÉS ÁPOLÁSA

• A mindenkori alkalmazásnak megfelelő eszközkonfigurációt használja. A megfelelően konfigurált eszköz a rendeltetési céllal megegyező keretben jobb és biztonságosabb munkavégzést tesz lehetővé.

• Ne használja az eszközt, ha az An/Aus (BE/KI) kapcsoló nem működik megfelelően. Minden eszköz, amelyet kapcsolóval lehet be- és kikapcsolni, veszélyes, és haladéktalanul szaküzletben kell megjavíttatni.

• Távolítsa el az akkumulátort az eszközről, mielőtt beállításokat végez rajta, tartozékokat cserél benne, vagy a szerszámot hosszabb időre elteszi. Ezek az intézkedések segítenek abban, hogy elkerülje az eszköz véletlen önbekapcsolásának veszélyét.

• Az eszközt 8 éves vagy annál idősebb gyermekek és korlátozott testi, érzé kszervi vagy mentális képességekkel rendelkező vagy tapasztalattal és ismerettel nem rendelkező személyek is használhatják, de csak abban az esetben, ha felügyelet alatt állnak, vagy megfelelő útmutatást kaptak az eszköz biztonságos és az előírásoknak megfelelő kezeléséről , és megértették az eszköz használatból fakadó veszélyeket.

• Az eszköz tisztítását és felhasználói karbantartását gyerekek nem végezhetik, hacsak nem idősebbek 8 évesnél, és a munkálatok során nem á llnak felügyelet alatt.

• Az eszköz karbantartása. Ügyeljen arra, hogy a mozgó alkatrészek megfelelő módon legyenek felfogatva, jól álljanak a helyükön, és ne legyenek sérültek, mert ezek az esetek csökkenthetik az eszközzel végzett munka hatékonyságát. Ha az eszköz megsérült, arra feljogosított szaküzletben kell megjavíttatnia.

• A vágószerszámokat tartsa tisztán. Az éles pengével ellátott, megfelelő módon karbantartott vágószerszámok kevésbé akadnak meg, és ellenőrzésük egyszerűbb.

• Az eszközt és tartozékait ezekkel az útmutatásokkal összhangban, a munkafeltételek és az elvégzendő munka figyelembevétele mellett használja. Az eszköz nem rendeltetésszerű munkálatok elvégzésére történő használata veszélyes M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 37M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 37 20.07.22 12:2120.07.22 12:2138

helyzetek kialakulását idézheti elő.

• Az akkumulátort csak a gyártó arra tervezett töltőkészülékével töltse fel.

• Egy másik akkumulátorhoz való töltőkészülék tűzveszélyes helyzetet idézhet el ő, ha azzal idegen akkumulátor feltöltése történik.

• Amikor az akkumulátort nem használja, tartsa távol más fémtárgyaktól, mert azok alkalmasak arra, hogy az akkumulátor pólusait rövidre zárják. Az akkumul átor pólusainak összekötése tűzeseteket idézhet elő.

• Rendeltetésellenes munka- és raktározási körülmények esetén folyadék léphet ki az akkumulátorból, ennek során minden körülmények között el kell kerülni, hogy a sav a bőrrel érintkezzen. Ha véletlenül érintkezésbe kerül a folyadékkal, azt haladéktalanul vízzel öblítse le. Ha a folyadék a szemmel érintkezik, azonnal vegyen igénybe orvosi segítséget. Az akkumulátorból kilépő folyadék bőrirritációt és bőrégést okozhat.

• Ezt az eszközt háztartási és magáncélú használatra tervezték.

• Utvefuras kozben viseljen zajvedő fultokot. A 8 hangos zaj hallasvesztest okozhat.

• Soha ne dolgozzon nagyobb fordulatszammal, mint a furo maximalis nevleges fordulatszama.

• A furast mindig alacsony sebesseggel kezdje, kozben a furofej hegye erintkezzen a munkadarabbal.

• A bittel csak egyenes vonalban fejtsen ki nyomast, es az ne legyen tulsagosan nagy mertekű.

• Olyan erős porkepződest okozo alkalmazasoknal, mint amilyen az utvefuras es a gyemantmagos furas, gondoskodjon a megfelelő porelszivasrol.

• Ne próbálja az eszközt önmaga megjavítani, és ügyeljen arra, hogy a javítást csak arra feljogosított szaküzletben végezzék.

• Csak eredeti alkatrészeket használjon. Csak ez garantálja az eszköz biztonságos mű ködését. Az eszköz használata teljes egészében a felhasználó felelőssége. KIEGÉSZÍTŐ BIZTONSÁGI SZABÁLYOK

• Mindig használjon védőszemüveget.

• A Hammersmith MultiTool-t soha ne használja nedves, vizes környezetben.

• Hosszabb használat esetén viseljen zajvédő fültokot.

• Poros környezetben való használat esetén viseljen porszűrő maszkot.

• Csiszolás előtt győződjön meg arról, nem állnak-e ki a munkadarabból szegek, csavarok vagy egyéb fémtárgyak, és távolítsa el azokat.

• Fúrás és csavarozás előtt mindig vizsgálja meg a falakat és a mennyezetet, hogy nincsenek-e rajtuk sérülések, nincsenek-e mögöttük rejtett áramkábelek és csövek.

• A munkadarab biztonságos rögzítéséhez és elcsúszásának megakadályozásához használjon pillanatszorítókat vagy más alkalmas befogóeszközöket.

• Csak olyan munkafejeket használjon, amelyek a Hammersmith MultiTool-hoz tartoznak.

• Ne használjon törött, rossz állapotú vagy elhasznált tartozékokat és munkafejeket. Csak jó állapotú munkafejeket használjon.

• Az eszközt mindig jól belátható helyiségben indítsa el, és hagyja, hogy a gép elérje az optimális sebességet, mielőtt odatolja a munkadarabhoz. M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 38M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 38 20.07.22 12:2120.07.22 12:2138

• Mindig távolítsa el az akkumulátort az eszközből, mielőtt egy másik munkafejre vált.

• Kezeit tartsa kívül a munkaterületen, a vágást pedig mindig magától és más személyektől távolodó irányba végezze. AZ AKKU-MULÁTOR FELTÖLTÉSE, BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA (LÁSD 2. ÁBRA) Az akkumulátor-gyorstöltő állomás az akku- mulátort egy órán belül feltölti, bár a töltési idő mindenkor a mindenkori akku-mulátor függvénye.

1. A töltőkészüléket dugja egy megfelelő

dugaszolóaljzatba, mielőtt az akkumulátort belehelyezi.

2. Helyezze bele az akkumulátort a töltőkészülékbe.

3. Amíg a vörös fény világít, az akkumulátor tölt.

4. A zöld fény azt jelenti, hogy a töltési folyamat

befejeződött. Az akkumulátor teljesen feltöltött, ezután használható, vagy a töltőkészüléken hagyható. Használat után azonnal töltse fel az akkumulátort, ezzel is megnövelve annak élettartamát. Az élettartam meghosszabbítása érdekében ügyeljen arra, hogy az akkumulátor soha ne merüljön le teljesen. Azt javasoljuk, hogy használat után mindig töltse fel az akkumulátort. (lásd 5. ábra) Ha a használat közben tudni szeretné, hogy mekkora az akkumulátor kapacitása, nyomja meg az akkumulátor állapotát kijelző gombot. (lásd 6. ábra) AZ AKKUMULÁTORT MINDIG HAGYJA A TÖLTŐ

Az akkumulátort benne lehet hagyni a töltőkészülékben, ebben az esetben a zöld színű LED-kijelző folyamatosan világít. A töltőkészülék az akkumulátort teljesen feltöltöttt állapotban tartja. AZ AKKU-MULÁTOR INSTALLÁLÁSA ÉS ELTÁVOLÍTÁSA AZ ESZKÖZRŐL FIGYELMEZTETÉS: Győződjön meg róla, hogy a forgásirány-kapcsoló a középső pozícióban áll-e, elkerülve ezzel a az akkumulátor eltávolítása vagy installálása közbeni véletlen bekapcsolást.

Addig tolja az akkumulátort az eszközbe, amíg a helyére nem pattan. Győződjön meg róla, hogy az akkumulátor megfelelően áll-e a helyén, és jól be van-e fogatva. (lásd 7/A+B. ábra)

Nyomja meg az akkumulátor-kioldó gombot, és vegye ki az akkumulátort az eszközből.

A SZERSZÁMOK FELSZERELÉSE

FIGYELMEZTETÉS: A sérülés kockázatának elkerülése érdekében vegye ki az akkumulátort a szerszámból, mielőtt beállításokat végez el, eltávolít egy munkafejet, vagy új tartozékot szerel fel. Ügyeljen arra, hogy a mindenkori szerszámfej alsó éle és az alapeszköz teljesítményadó része vízszintesen helyezkedjen el, majd ezután addig tolja befelé a munkafejet az eszközbe, amíg az j ól hallható kattanással a helyére nem ugrik. (lásd 8/A-C. ábra) A SZERSZÁMOK ELTÁVOLÍTÁSA Nyomja lefelé a kireteszelő kapcsolót , hogy a szerszám kiszabaduljon a rögzítésből , a munkafejet előrefelé húzza el. AZ EIN/AUS (BE/KI) KAPCSOLÓ ÉS A

FORGÁSIRÁNY-KAPCSOLÓ

• Az eszköz az AN/AUS (BE/KI) kapcsoló megnyomásával és elengedésével kapcsolható be és ki. Minél erősebben nyomja az AN/AUS (BE/KI) kapcsolót, annál nagyobb a forgási sebesség.

• A forgásirány-kapcsoló arra való, hogy a fúrófej irányát előrefelé, a csavarok becsavarozására, vagy hátrafelé, a csavarok eltávolítására állítsa be. Ez a kapcsoló a változtatható állású AN/AUS (BE/ KI) kapcsoló fölött található.

• Az előrefelé való forgásirány kiválasztásához az iránykapcsolót nyomja bal kéz felé.(hátulsó nézet).

• A hátrafelé való forgásirány kiválasztásához az iránykapcsolót nyomja jobb kéz felé.(elülső nézet). TUDNIVALÓ: Ha megváltoztatja a forgásirány- kapcsoló pozícióját, ügyeljen arra, hogy a sebességszabályozáshoz az AN/AUS (BE/KI) kapcsolót ne nyomja meg. FÚRÓFEJJEL VÉGZETT MUNKÁLATOK Véletlenszerű bekapcsolás ellen úgy biztosítsa az eszközt, hogy az irá nykapcsolót (a középső állásba tolja). Ha az eszköz véletlenül bekapcsol, az sérü lésveszéllyel járhat.

1. Addig forgassa a gyorsbefogó tokmányt az óra

járásával ellentétes irányba, amíg a fúrónyílás elég nagy nem lesz ahhoz, hogy a szerszámot (fúró, bittartó szerkezet) beletolhassa.

2. A szerszámot a lehető legmélyebbre tolja bele a

3. A szerszám megszorításához a gyorsbefogó

tokmányt forgassa az óra járásával megegyező irányba .

4. A szerszám eltávolításához forgassa a gyorsbefogó

tokmányt az óra járásával ellentétes irányba, majd a szerszámot vegye ki a fúrónyílásból. A kívánt üzemmód kiválasztása A forgatónyomaték-beállító gyűrű segítségével állítsa be azt a teljesítményt, amellyel a csavarhúzó működjön.

1 - Alacsony teljesítmény

19 - Magas teljesítmény

A. Fúrás: Ha fúrni szeretne, állítsa a forgatónyomaték- beállító gyűrűt a fúrási beállításra. Helyezze be az anyagnak megfelelő fúrófejet a gyorsbefogó tokmányba. Ezzel fúrhat fát, fémet, műanyagot, cementet, kerámiát vagy más hasonló, ill. ezekkel összehasonlítható anyagokat. B. Csavarozás:Ha csavarozni szeretne, állítsa a forgatónyomaték-beállító gyűrűt a megfelelő forgatónyomaték-beállításra. A beállítás előtt figyeljen arra az anyagra, amelybe csavarozni szeretne. A bithosszabbítót vagy a flexibilis bittartó szerkezetet helyezze bele a gyorsbefogó tokmányba. Ennek segítségével különböző csavarok és alkatrészek rögzítését végezheti el. A forgásirány meghatározása Az eszköz forgásiránya a forgásirány-kapcsolóval változtatható. (lásd 2. ábra)

1. Várjon, amíg az eszköz megáll.

2. Tolja az iránykapcsolót a kívánt pozícióba:

Forgásirány az óra járásával megegyező irányban: → fúráshoz és csavarok becsavarásához. Forgásirány az óra járásával ellentétes irányban: ← csavarok eltávolításához.

3. Ha az iránykapcsolót a középső állásba tolja,

akkor az eszközt biztosította a véletlenszerű bekapcsolás ellen. A forgásirányt csak akkor szabad megváltoztatni, amikor az eszköz áll.

REZGŐ MUNKAFEJJEL VÉGZETT MUNKÁLATOK

Véletlenszerű bekapcsolás ellen úgy biztosítsa az eszközt, hogy az irá nykapcsolót (a középső állásba tolja). Megjegyzés: Az oszcilláló tartozék alkalmas fa vagy gipszkarton vágására, de nem alkalmas kő- vagy betonfalak vágására.

1. Válassza ki a kívánt szöget az alkalmazáshoz.

2. A rezgő tartozékon lévő lyukakat pozicionálja a

felhelyezhető lemez rögzítőcsapjai fölé.

3. Győződjön meg róla, hogy a tartozék simán

fekszik-e fel a felhelyezhető lemez felületére.

4. Az alátétet helyezze bele a regző tartozék belső

nyílásába. Tudnivaló: Győződjön meg róla, hogy a rezgő tartozék rögzítésére szolgáló alátét sima oldala a tartozék felé néz-e.

5. A rögzítőcsavart dugja az alátéten keresztül a

rezgő munkafej forgóorsójába.

6. A rögzítőcsavar meghúzásához használja

az imbuszkulcsot, amelyet az óra járásával megegyező irányba forgasson. A csavart ne húzza túl szorosra. A. Csiszolás A delta csiszolólemez egy érdes szövettel van bevonva, hogy a csiszolólapokat gyorsan lehessen rá rögzíteni. A csiszolólap rögzítése előtt tisztítsa meg a csiszolólemezt.

1. A csiszolólap rögzítése: A csiszolólapot

egyenletes erővel nyomja rá a csiszolólemezre. Győződjön meg róla, hogy a csiszolólap kivágatai egybeesnek-e a csiszolólemezen lévő furatokkal.

2. A csiszolólap eltávolítása: A csiszolólapot

egyszerűen húzza le a csiszolólemezről. Tudnivaló: Az eszközzel végzett munkálatok során mindig viseljen megfelelő ruházatot és megfelelő védőfelszerelést. Minden használat előtt meg kell győződni arról, hogy az eszköz megfelelő módon dolgozik. A személyes védőfelszerelés és a tökéletesen működőképes eszköz csökkenti a sérülések és a balesetek kockázatát. Bekapcsolás után az eszközzel kezdje el a munkadarab megmunkálását. Az optimális csiszolási eredmény érdekében csak kifogástalan állapotú csiszolólapokkal dolgozzon. Csekély és egyenletes mértékű nyomás alkalmazása mellett dolgozzon. Így óvja az eszközt és a csiszolólapot is. Különböző anyagok (pl. fém és utána fa) csiszolásához ne ugyanazt a csiszolólapot használja. A csiszolólap kiválasztása (95 mm x 95 mm x 95 mm) P60 előcsiszoláshoz P120 utócsiszoláshoz P240 finomcsiszoláshoz M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 40M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 40 20.07.22 12:2120.07.22 12:2140

B. Fűrészelés rezgő fűrészlappal Mindig viseljen védőszemüveget. Csak kifogástalan állapotú, sértetlen fűrészlapokat használjon. Győződjön meg róla, hogy biztonságosan áll-e, és az eszközt mindkét kezével erősen, testétől elegendő távolságra tartsa. Mielőtt a munkadarabot szétfűrészeli, győződjön meg róla, hogy nincsenek-e benne idegen testek (szegek, csavarok). Ezeket a munka megkezdése előtt el kell távolítani. Bevágásokat csak puha anyagon (fa vagy gipszkarton) tegyen. AZ OSZCILLÁLÓ FŰRÉSZ NEM ALKALMAS KŐ- VAGY BETONFALAK VÁGÁSÁRA. C. Kaparás rezgő kaparófejjel A rezgő kaparófej segítségével könnyedén távolíthat el régi szőnyegragasztó- vagy tapétamaradványokat. Mindig megfelelő szögben dolgozzon, hogy a hordozóanyag ne sérüljön. Ez a szimbólum azt jelenti, hogy az elektromos és elektronikai készülékeket, ill. az elemeket és akkumulátorokat tilos a szokványos háztartási szeméttel együtt kidobni. Önnek törvényben előírt kötelessége, hogy a készüléket élettartamának végén térítésmentesen leadja egy, az elektromos készülékekre vonatkozó törvény értelmében létrehozott nyilvános-törvényes gyűjtőhelyen vagy forgalmazónál, ahol elektromos és elektronikai készülékek újrahasznosításával foglalkoznak, és ahol lámpák, valamint töltetlen állapotú, a készülékekből roncsolásmentesen eltávolítható elemek és akkumulátorok kivételét, eltávolítását és tervezett hulladékkezelését végzik. Amennyiben lehetőség van rá, ne eldobható, hanem újratölthető elemeket használjon. A régi készülékek ismételt értékesítése és újrahasznosítása jelentősen hozzájárul környezetünk védelméhez. Szakszerűtlen hulladékkezelés esetén olyan mérgező anyagok kerülhetnek a környezetbe, amelyek az emberek, állatok és növények egészségére káros hatást fejthetnek ki. A magasabb károsanyag- tartalmú elemek a következő jelzésekkel vannak ellátva: Cd=kadmium, Hg=higany, Pb=ólom. A felhasználók maguk felelnek azért, hogy személyes adataikat eltávolítsák a készülékről. Ez a termék megfelel az európai irányelveknek. Védelmi osztály II MŰSZAKI ADATOK: A terméket szárazon kell tárolni, és szállítás közben tilos kitenni közvetlen napsugárzásnak. Üzemi hőmérsékletek és a levegő páratartalma: 10 - 35 °C ≤ 65 % relatív páratartalom A szerszám tárolására alkalmas hőmérséklet és páratartalom: 10 - 25 °C ≤ 65 % relatív páratartalom Átlagos tartóssági időtartam: 500 ciklus Védelmi osztály: IPX0 Motorfeszültség: 18 V DC Üresjárat n

: 20.000 ford/perc Fúrófej Fordulatszám ford/perc: n

: 0 - 350/0 - 1.200 ford/perc Szorítónyomaték: max. 25 Nm A furatnyílás méretei: 1,0 - 10 mm A furat átmérője fa esetén: maximum 25 mm acél esetén: max. 8 mm A motor fordulatszáma terhelés nélkül:

: 20.000 ford/perc Súly 0,55 kg (1,55 kg akkumulátorral felszerelt multifunkcionális szerszám esetén)

ZAJ: Hangnyomásszint Lpa: 81 dB - respektív életlenség Kpa: 3 dB, hangteljesítményszint Lwa: 92 dB - respektív életlenség Életlenség Kwa: 3 dB REZGÉS Becsavarozás üzemmód: Rezgési érték ah = 2,03 m/s2 - bizonytalanság k = 1,5 m/s2 Fúrás üzemmód: Rezgési érték ah, ID = 0,98 m/s2 - bizonytalanság k = 1,5 m/s2 Multifunkcionális szerszám Rezgési ráta n

: 0 - 16.000 ford/perc Rezgési szög: 3,00 Súly 0,29 kg (1,27 kg akkumulátorral felszerelt multifunkcionális szerszám esetén) Hangnyomásszint Lpa: 83 dB - respektív életlenség Kpa: 3 dB, hangteljesítményszint Lwa: 94 dB - respektív életlenség Kwa: 3 dB, Rezgési érték = 2,92 m/s2 - bizonytalanság k = 1,5 m/s2 Elem (lítiumionos) Névleges feszültség ... ... 18 V DC Kapacitás ... ... ... ... .. 2, 0 Ah Töltési idő... ... ... körülbelül 1 h M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 41M22606_HammersmithMultitool_Manual_V03_20220629_MM.indd 41 20.07.22 12:2120.07.22 12:2142

Töltőkészülék (PLCP-001A) Névleges teljesítmény-felvétel ... ... .. 70 W Bemenő feszültség ... ...AC 220-240V, 50-60Hz, 70W Kimenő feszültség ... ... ... ... . 14.4-18V⎓⎓ 2.4A Garancia: A termékre feltétel nélküli, 2 éves garancia érvényes előállítási- és anyaghibák esetében. Ez a garancia nincs kihatással törvényes jogaira. Származási hely: Kína
