ClimaPilot - Echipamente de măsurare Laserliner - Manual de utilizare gratuit

Marcă	Laserliner
Model	ClimaPilot
Tip produs	Termometru și higrometru digital
Dimensiuni (L x Î x P)	138 x 27 x 19 mm
Greutate (baterie inclusă)	38 g
Alimentare	1 baterie rotundă LR44 (inclusă)
Domeniu de măsurare temperatură	-10 °C până la 50 °C (±1 °C)
Domeniu de măsurare umiditate relativă	20 % rH până la 90 % rH (±5 % rH între 25 % și 85 %)
Domeniu de măsurare punct de rouă	-28,6 °C până la 47,9 °C (±2 °C)
Temperatură de funcționare	-10 °C până la 50 °C
Temperatură de depozitare	-10 °C până la 60 °C
Funcții principale	Măsurarea umidității relative, a temperaturii ambientale, calculul punctului de rouă, funcția MIN/MAX, comutare °C/°F
Afișaj	Ecran LCD cu indicatoare MAX, MIN, °C, °F, % RH și punct de rouă
Întreținere și curățare	Curățați cu o cârpă ușor umedă; evitați șocurile și contactul direct cu lichidele
Siguranță și standarde	Conform reglementărilor UE; eliminare conform directivei DEEE
Reparabilitate și piese de schimb	Baterie de schimb LR44 disponibilă; senzor integrat neînlocuibil de utilizator; contactați serviciul Laserliner pentru reparații

Întrebări frecvente - ClimaPilot Laserliner

Cum se pornește aparatul?

Pentru a porni aparatul, glisați comutatorul pornit/oprit (pe partea din spate) în poziția ON. Ecranul va afișa temperatura ambientală și umiditatea relativă.

Cum se comută între °C și °F?

Apăsați lung tasta MODE timp de aproximativ 2 secunde până când simbolul °C sau °F clipește pe ecran. Eliberați pentru a confirma unitatea dorită.

Cum se afișează punctul de rouă?

Apăsați scurt tasta MODE. Ecranul va afișa punctul de rouă calculat din măsurătorile de temperatură și umiditate.

Cum se utilizează funcția MIN/MAX?

Apăsați tasta MIN/MAX până când indicatoarele MAX și MIN apar pe ecran. Se vor afișa valorile minime și maxime de la resetare. Pentru a reveni la modul normal, apăsați din nou până când niciun indicator nu mai clipește.

Ce trebuie făcut dacă ecranul afișează 'HI' sau 'LO'?

Indicațiile 'HI' sau 'LO' înseamnă că valoarea măsurată este în afara domeniului de măsurare. De exemplu, umiditatea este sub 20 %rH sau peste 90 %rH, sau temperatura este în afara intervalului -10 °C până la 50 °C. Plasați aparatul în condiții adecvate.

Cât timp de adaptare după o schimbare de loc?

După o schimbare de loc cu variații mari de temperatură sau umiditate, se recomandă să lăsați aparatul să se adapteze câteva minute înainte de a obține măsurători stabile.

Ce tip de baterie se utilizează?

Aparatul utilizează o baterie rotundă LR44 (1,5 V). Deschideți compartimentul bateriei din spate, introduceți bateria respectând polaritatea indicată.

Cum se curăță aparatul?

Utilizați o cârpă ușor umedă pentru a curăța carcasa. Evitați produsele abrazive și nu scufundați niciodată aparatul în apă.

Este aparatul etanș?

Nu, aparatul nu este etanș. Evitați orice contact direct cu lichide. În caz de stropire, ștergeți imediat cu o cârpă uscată.

Unde se găsesc numărul de serie și informațiile de garanție?

Numărul de serie se află pe ambalaj sau în compartimentul bateriei. Informațiile de garanție sunt furnizate în broșura atașată sau pe site-ul www.laserliner.com/info.

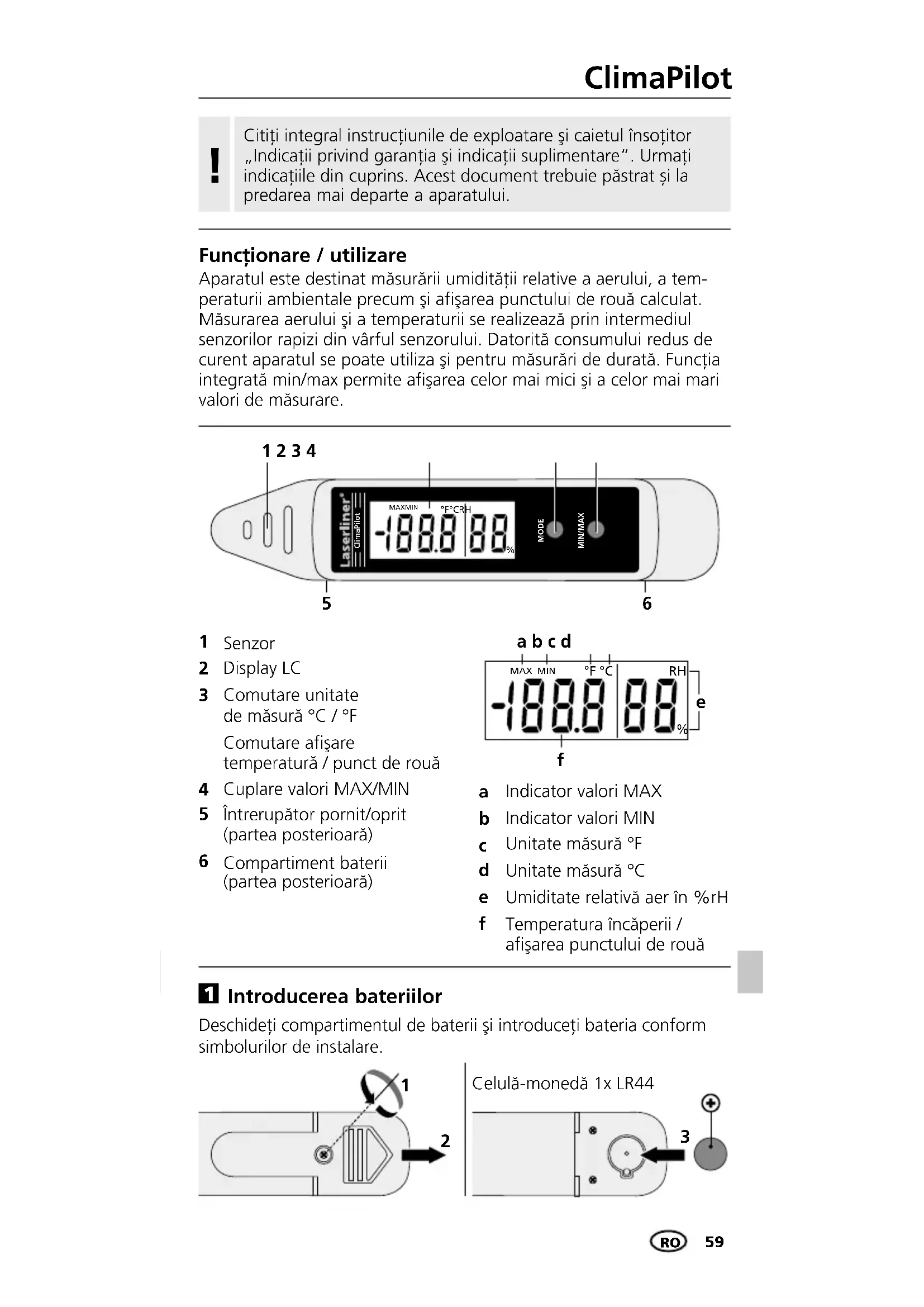

MANUAL DE UTILIZARE ClimaPilot Laserliner

Citiți integral instrucțiunile de exploatare și caietul însoțitor „Indicații privind garanția și indicații suplimentare”. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functionare / utilizare

Aparatul este destinat măsurării umidității relative a aerului, a temperaturii ambientale precum și afișarea punctului de rouă calculat. Măsurarea aerului și a temperaturii se realizează prin intermediul senzorilor rapizi din vârful senzorului. Datorită consumului redus de curent aparatul se poate utiliza și pentru măsurări de durată. Funcția integrată min/max permite afișarea celor mai mici și a celor mai mari valori de măsurare.

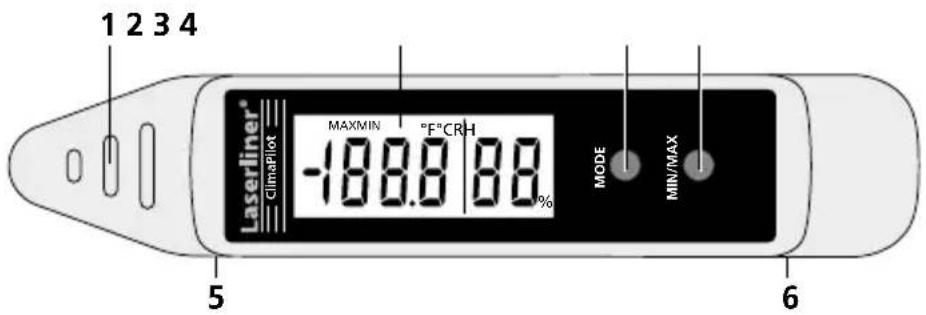

1 2 3 4 Laserliner® ClimaPlot MAXMIN -188.0 88 °F°C RH % MODE MIN/MAX 5 6

1 Senzor
2 Display LC
3 Comutare unitate de măsură °C / °F Comutare afișare temperatură / punct de rouă
4 Cuplare valori MAX/MIN
5 Întrerupător pornit/oprit (partea posterioară)
6 Compartiment baterii (partea posterioară)

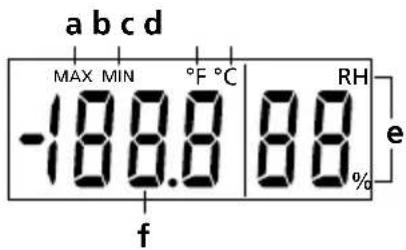

a b c d MAX MIN °F °C RH -188.8 88 % f % e

a Indicator valori MAX
b Indicator valori MIN
c Unitate măsură °F
d Unitate măsură °C
e Umiditate relativă aer în %rH
f Temperatura încăperii / afişarea punctului de rouă

1 Introducerea bateriilor

Deschideți compartimentul de baterii și introduceți bateria conform simbolurilor de instalare.

Celulă-monedă 1x LR44

Pentru pornire comutați întrerupătorul (5) pe ON. Aparatul afișează temperatura mediului și umiditatea relativă a aerului.

La schimbarea locului de măsurare cu diferențe mari de temperatură și umiditate a aerului aparatului îi trebuie un timp de adaptare!

Valorile de măsurare în afara domeniilor de măsurare sunt afișate pe display cu „HI“ „LO“.

3 Afișarea punctului de rouă

La o apăsare scurtă a tastei „MODE” este afişat punctul de rouă măsurat.

4 MAX / MIN

Pentru determinarea valorilor de măsurare maxime resp. minime în timpul unei măsurări se apasă tasta „MAX / MIN“ până când apare „MAX“ resp. „MIN“ pe display. Modul de măsurare normal este setat când nu apare nicio funcție pe display.

La oprirea aparatului valorile MAX/MIN se sterg.

5 °C / °F

Pentru reglarea unității de temperatură dorite mențineți apăsată tasta „MODE” timp de 2 secunde până când apare simbolul corespunzător pe display.

Indicatie

- Produsul este un instrument de precizie care trebuie manipulat cu grijă. Evitați lovirea și zguduielile precum și supunerea la căldură și frig extrem.

- Evitați contactul direct cu lichidele.

- Pentru curățare utilizati o lavetă ușor umezită.

Date tehnice
Temperatura mediuluiînconjurătorDomeniu de măsurare / Exactitate	-10 °C ... 50 °C / ± 1 °C
Umiditate relativă a aeruluiDomeniu de măsurare / Exactitate	20%rH ... 90%rH /± 5%rH (25%rH ... 85%rH)
Temperatură punct de rouăDomeniu de măsurare / Exactitate	-28,6 °C ... 47,9 °C / ± 2 °C
Temperatură de lucru	-10 °C ... 50 °C
Temperatură de depozitare -10 °C ...	60 °C
Alimentare energie Celulă-monedă 1x LR44
Dimensiuni (L x Î x A)	138 x 27 x 19 mm
Greutate (incl. baterii) 38 g

Ne rezervăm dreptul să efectuăm modificări tehnice. 11.16

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulaț ia liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicatii privind siguranța și indicatii suplimentare vizitați: www.laserliner.com/info

CE =

Laserliner®

!
