ClimaPilot - Mittauslaitteet Laserliner - Ilmainen käyttöohje ja opas

Merkki	Laserliner
Malli	ClimaPilot
Tuotetyyppi	Digitaalinen lämpö- ja kosteusmittari
Mitat (L x H x P)	138 x 27 x 19 mm
Paino (paristo mukaan lukien)	38 g
Virransyöttö	1 pyöreä paristo LR44 (sisältyy)
Lämpötilan mittausalue	-10 °C - 50 °C (±1 °C)
Suhteellisen kosteuden mittausalue	20 % rH - 90 % rH (±5 % rH välillä 25 % - 85 %)
Kastepisteen mittausalue	-28,6 °C - 47,9 °C (±2 °C)
Käyttölämpötila	-10 °C - 50 °C
Säilytyslämpötila	-10 °C - 60 °C
Päätoiminnot	Suhteellisen kosteuden, ympäristön lämpötilan mittaus, kastepisteen laskenta, MIN/MAX-toiminto, °C/°F-kytkentä
Näyttö	LCD-näyttö, jossa MAX-, MIN-, °C-, °F-, % RH- ja kastepisteen ilmaisimet
Huolto ja puhdistus	Puhdista kevyesti kostutetulla liinalla; vältä iskuja ja suoraa kosketusta nesteisiin
Turvallisuus ja standardit	EY-määräysten mukainen; hävitys WEEE-direktiivin mukaisesti
Korjattavuus ja varaosat	Vaihtoparisto LR44 saatavilla; integroitu anturi ei käyttäjän vaihdettavissa; ota yhteyttä Laserliner-huoltoon korjausta varten

Usein kysytyt kysymykset - ClimaPilot Laserliner

Kuinka laite kytketään päälle?

Kytke laite päälle liu'uttamalla virtakytkin (takapuolella) ON-asentoon. Näyttö näyttää ympäristön lämpötilan ja suhteellisen kosteuden.

Kuinka vaihtaa °C:n ja °F:n välillä?

Pidä MODE-painiketta painettuna noin 2 sekuntia, kunnes °C- tai °F-symboli vilkkuu näytössä. Vapauta vahvistaaksesi haluttu yksikkö.

Kuinka kastepiste näytetään?

Paina lyhyesti MODE-painiketta. Näyttö näyttää lämpötilan ja kosteuden perusteella lasketun kastepisteen.

Kuinka MIN/MAX-toimintoa käytetään?

Paina MIN/MAX-painiketta, kunnes MAX- ja MIN-ilmaisimet ilmestyvät näyttöön. Nollauksen jälkeen minimi- ja maksimiarvot näkyvät. Palataksesi normaalitilaan paina uudelleen, kunnes mikään ilmaisin ei vilku.

Mitä tehdä, jos näytössä lukee 'HI' tai 'LO'?

Ilmoitukset 'HI' tai 'LO' tarkoittavat, että mitattu arvo on mittausalueen ulkopuolella. Esimerkiksi kosteus on alle 20 % rH tai yli 90 % rH, tai lämpötila on -10 °C - 50 °C ulkopuolella. Aseta laite sopiviin olosuhteisiin.

Kuinka kauan sopeutuminen kestää paikan vaihdon jälkeen?

Kun siirrytään paikkaan, jossa lämpötila tai kosteus vaihtelee voimakkaasti, on suositeltavaa antaa laitteen sopeutua muutaman minuutin ajan ennen vakaiden mittausten saamista.

Minkä tyyppistä paristoa käytetään?

Laite käyttää pyöreää LR44-paristoa (1,5 V). Avaa takana oleva paristolokero, aseta paristo oikein päin napaisuuden mukaisesti.

Kuinka laite puhdistetaan?

Käytä kevyesti kostutettua liinaa kotelon puhdistamiseen. Vältä hankaavia aineita äläkä koskaan upota laitetta veteen.

Onko laite vesitiivis?

Ei, laite ei ole vesitiivis. Vältä suoraa kosketusta nesteisiin. Jos roiskeita tulee, pyyhi heti kuivalla liinalla.

Mistä löydän sarjanumeron ja takuutiedot?

Sarjanumero on pakkauksessa tai paristolokerossa. Takuutiedot ovat mukana tulevassa vihossa tai verkkosivustolla www.laserliner.com/info.

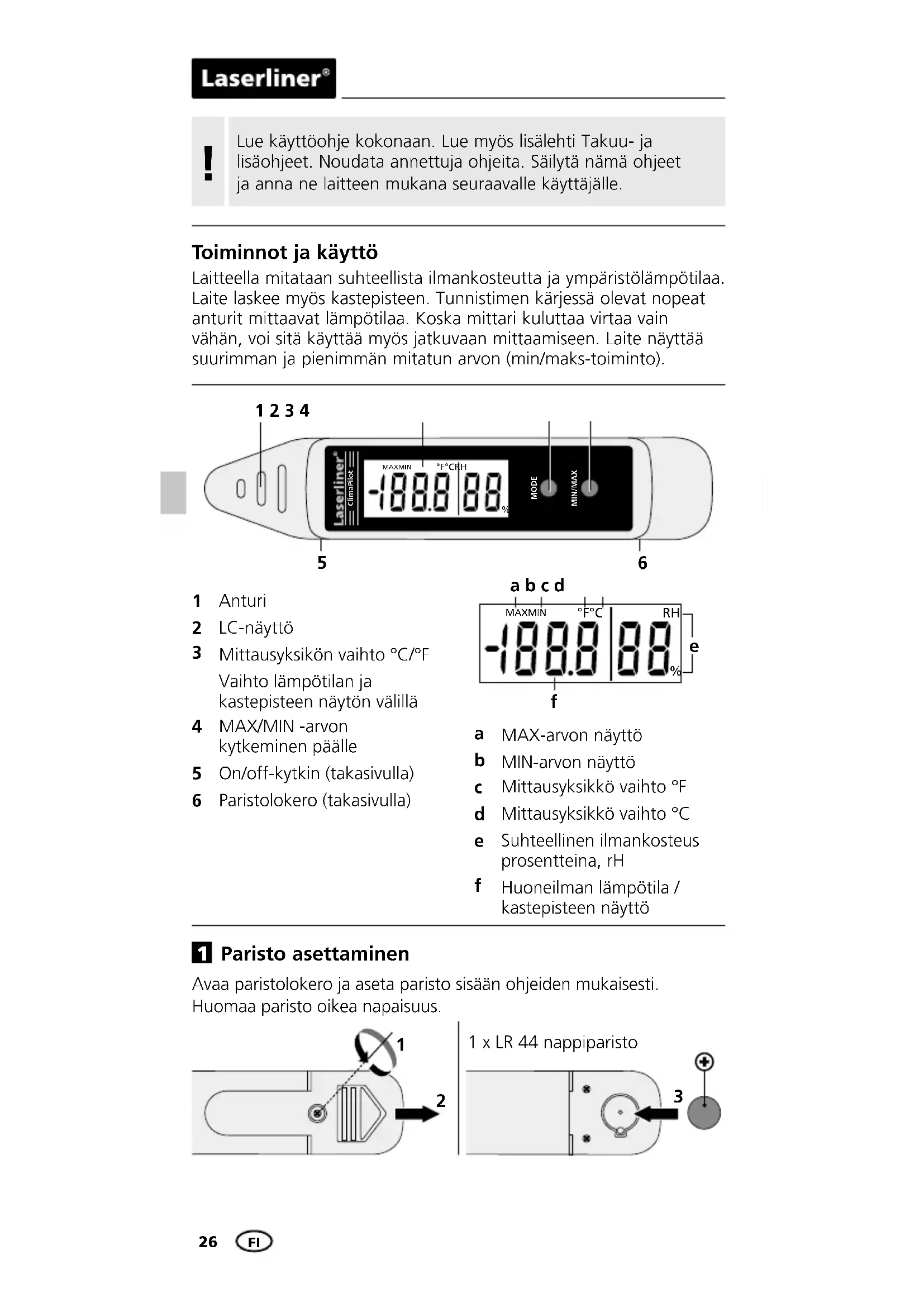

KÄYTTÖOHJE ClimaPilot Laserliner

Lue käyttöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

Laitteella mitataan suhteellista ilmankosteutta ja ympäristölämpötilaa. Laite laskee myös kastepisteen. Tunnistimen kärjessä olevat nopeat anturit mittaavat lämpötilaa. Koska mittari kuluttaa virtaa vain vähän, voi sitä käyttää myös jatkuvaan mittaamiseen. Laite näyttää suurimman ja pienimmän mitatun arvon (min/maks-toiminto).

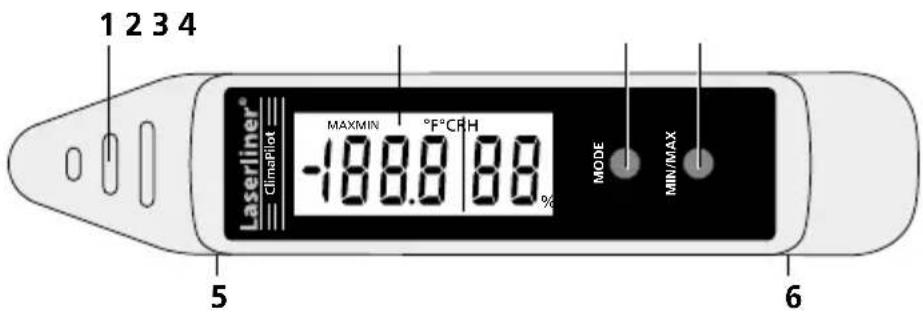

1 2 3 4 Laserliner® ClimaPlot MAXMIN -188.0 88% °F°C RH MODE MIN/MAX 5 6

1 Anturi

2 LC-näyttö

3 Mittausyksikön vaihto °C/°F Vaihto lämpötilan ja kastepisteen näytön välillä

4 MAX/MIN -arvon kytkeminen päälle

5 On/off-kytkin (takasivulla)

6 Paristolokero (takasivulla)

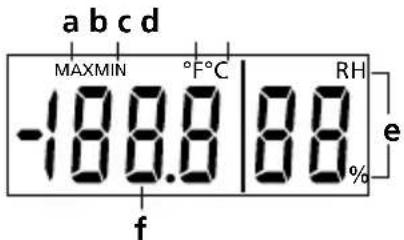

a b c d MAXMIN °F°C RH -188.8 88 f % e

a MAX-arvon näyttö
b MIN-arvon näyttö
c Mittausyksikkö vaihto °F
d Mittausyksikkö vaihto °C
e Suhteellinen ilmankosteus prosentteina, rH
f Huoneilman lämpötila / kastepisteen näyttö

1 Paristo asettaminen

Avaa paristolokero ja aseta paristo sisään ohjeiden mukaisesti. Huomaa paristo oikea napaisuus.

Kytke mittariin virta päälle asettamalla kytkin (5) kohtaan ON. Mittari näyttää ympäristölämpötilan ja suhteellisen ilmankosteuden.

Kun vaihdat mittauspaikkaa, anna laitteen mukautua jonkin aikaa uuteen ympäristöön, jos mittauspaikkojen välillä on suuri lämpötilan ja ilmankosteuden ero.

Näyttöön tulee HI tai LO, jos mitattu arvo on mittausalueen ulkopuolella.

3 Kastepisteen näyttö

Saat näyttöön kastepisteen painamalla lyhyesti MODE-näppäintä.

4 MAX / MIN

Katso mittausjakson aikana esiintyneet maksimi- ja minimiarvot MAX/ MIN -näppäintä painamalla, kunnes näyttöön tulee vastaava MAX- tai MIN-arvo. Normaali mittaustila on asetettuna silloin, kun näytössä ei vilku mikään toiminto.

MIN/MAX-lukemat poistuvat muistista mittarista virta katkaistaessa.

5 °C / °F

Valitse lämpötilan yksikkö painamalla MODE-näppäintä 2 s, kunnes näyttöön tulee haluamasi yksikkö.

Ohje

- Tuote on tarkkuuslaite. Käsittele sitä varoen. Varo, ettei laite saa kolhaisuja. Älä ravistele laitetta äläkä aseta sitä erittäin kuumaan äläkä kylmään paikkaan.

- Vältä kosketusta nesteisiin.

- Puhdista laite vähän kostealla pehmeällä kankaalla.

Laserliner®

Tekniset tiedot

YmpäristölämpötilaMittausalue / Tarkkuus	-10 °C ... 50 °C / ± 1 °C
Suhteellinen ilmankosteusMittausalue / Tarkkuus	20%rH ... 90%rH /± 5%rH (25%rH ... 85%rH)
KastepistelämpötilaMittausalue / Tarkkuus	-28,6 °C ... 47,9 °C / ± 2 °C
Käyttölämpötila -10 °C ... 50 °C
Varaston lämpötila	-10 °C ... 60 °C
Virransaanti 1 x LR 44 nappiparisto
Mitat (L x K x S) 138 x 27 x 19 mm
Paino (sis. paristot)	38 g

Tekniset muutokset mahdollisia. 11.16

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierratettävä tai hävitettävä vanhoja sähkö- ja elektroniik-kalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info

!
