MANUAL DE UTILIZARE HWQ800T SAMSUNG

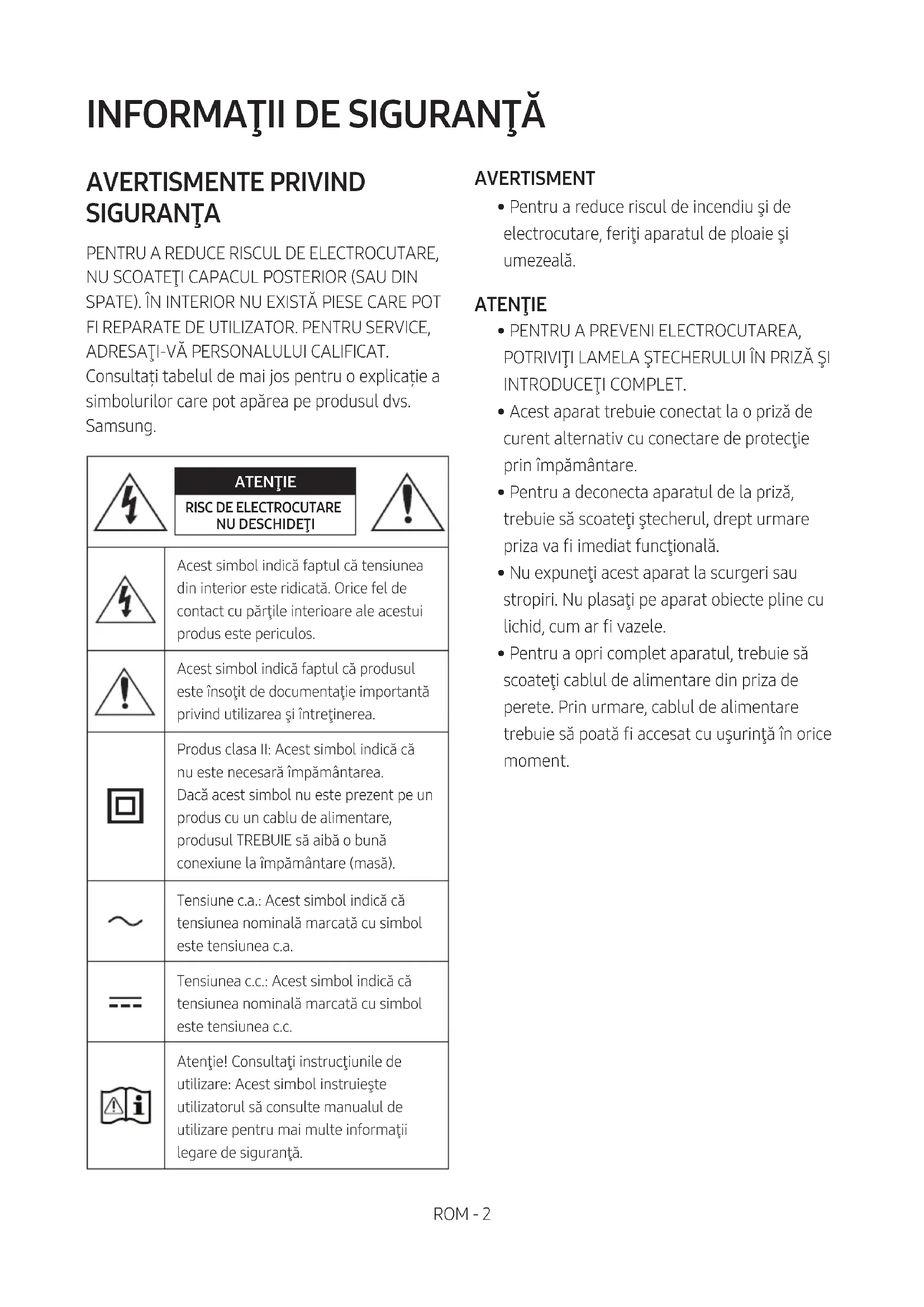

AVERTISMENTE PRIVIND SIGURANŢA PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEŢI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAŢI-VĂ PERSONALULUI CALIFICAT. Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung. ATENŢIE RISC DE ELECTROCUTARE NU DESCHIDEŢIAcest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părţile interioare ale acestui produs este periculos.Acest simbol indică faptul că produsul este însoţit de documentaţie importantă privind utilizarea şi întreţinerea.Produs clasa II: Acest simbol indică că nu este necesară împământarea. Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă). Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.Atenţie! Consultaţi instrucţiunile de utilizare: Acest simbol instruieşte utilizatorul să consulte manualul de utilizare pentru mai multe informaţii legare de siguranţă. AVERTISMENT

• Pentru a reduce riscul de incendiu şi de electrocutare, feriţi aparatul de ploaie şi umezeală. ATENŢIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIŢI LAMELA ŞTECHERULUI ÎN PRIZĂ ŞI INTRODUCEŢI COMPLET.

• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecţie prin împământare.

• Pentru a deconecta aparatul de la priză, trebuie să scoateţi ştecherul, drept urmare priza va imediat funcţională.

• Nu expuneţi acest aparat la scurgeri sau stropiri. Nu plasaţi pe aparat obiecte pline cu lichid, cum ar vazele.

• Pentru a opri complet aparatul, trebuie să scoateţi cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată accesat cu uşurinţă în orice moment.ROM - 3 PRECAUŢII

1. Asigurați-vă că sursa de alimentare cu c.a.

din locuința dvs. respectă cerințele energetice menționate pe eticheta de identicare situată pe partea inferioară a produsului. Instalaţi unitatea în poziţie orizontală sau pe un suport solid (mobilă), cu sucient spaţiu în jur pentru ventilaţie 7~10 cm. Asiguraţi-vă că fantele de ventilaţie nu sunt acoperite. Nu aşezaţi unitatea pe amplicatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectaţi cablul de alimentare de la priză. Deconectaţi unitatea de la priză dacă nu o utilizaţi mai mult timp.

2. În timpul furtunilor cu descărcări electrice,

scoateţi ştecherul din priză. Creşterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.

3. Nu expuneţi aparatul la acţiunea directă a

razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi şi defecta.

4. Protejaţi aparatul de umiditate (de ex. vaze)

şi căldură excesivă (de ex. un şemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectaţi cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncţionalităţi. Aparatul nu este destinat utilizării industriale. Utilizaţi produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportaţi unitatea pe timpul iernii, aşteptaţi aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conţin

chimicale dăunătoare pentru mediul înconjurător. Nu aruncaţi bateriile împreună cu celelalte reziduuri menajere. Nu aruncaţi bateriile în foc. Nu scurtcircuitaţi, dezasamblaţi sau supraîncălziţi bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiţi bateria cu una de acelaşi tip sau de un tip echivalent.ROM - 4 CONŢINUT 01 Vericarea componentelor 6 02 Prezentarea generală a produsului 7 Panoul frontal/superior al sistemului Soundbar ------------------------- 7 Panoul inferior al sistemului Soundbar ------------------------- 8 03 Folosirea telecomenzii Soundbar 9 Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

Cum se utilizează telecomanda

Specicațiile de ieșire pentru diferite moduri de efecte de sunet

Reglarea volumului sistemului Soundbar cu o telecomandă TV ------------------------- 13 04 Conectarea sistemului Soundbar 14 Conectarea unităților la o sursă de alimentare

– Conectarea manuală a subwooferului

– Indicatoarele luminoase cu LED din partea din spate a subwooferului

– Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel)

06 Utilizarea unei conexiuni fără r la televizor 23 Metoda 1. Conectarea prin Bluetooth

25ROM - 5 07 Conectarea la un dispozitiv extern 26 Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos)

Congurarea aplicației Amazon Alexa

Utilizarea funcției Tap Sound

09 Montarea suportului de perete 35 Precauții pentru instalare

Componente pentru montarea pe perete

10 Montarea sistemului Soundbar deasupra unui suport de televizor 37 Componentă

11 Actualizare software 38 Actualizare automată

12 Depanare 40 13 Licenţă 42 14 Noticare de licenţă open source 43 15 Notă importantă despre service 43 16 Specicaţii și sugestii 44 Specicaţii

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienți Samsung.

• Pentru mai multe informații despre suportul de perete sau talpa de cauciuc, consultați paginile 35~37.

• Designul, specicațiile și ecranul de aplicații pot suferi modicări fără informare în prealabil.

• Aspectul accesoriilor poate diferi ușor de ilustrațiile de mai sus.ROM - 7

02 PREZENTAREA GENERALĂ A

PRODUSULUI Panoul frontal/superior al sistemului Soundbar Panoul superior Poziționați produsul astfel încât emblema SAMSUNG să se situeze pe partea superioară.

Butonul (Funcții multiple)

• În modul standby, apăsați pe butonul (Funcții multiple) pentru a porni sistemul Soundbar.

• Apăsați pe butonul (Funcții multiple) pentru a schimba sursa de intrare.

• Apăsați pe butonul (Funcții multiple) timp de 3 secunde pentru a o apela pe Alexa. Țineți apăsat pe buton și activați recunoașterea vocală printr-o comandă vocală. Butonul (Volum)Reglează volumul. Butonul (Activarea/dezactivarea microfonului)Apăsaţi butonul pentru a porni sau a opri microfonul. Așaj Așează starea și modul curent al produsului. D.IN HDMI Wi-Fi BT

• Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.

• Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.

• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern.ROM - 8 Panoul inferior al sistemului Soundbar

DIGITAL AUDIO IN (OPTICAL) Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 27)

SERVICE Conectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.

DC 19V (Intrare alimentare cu energie) Conectați adaptorul de alimentare c.a./c.c. (Consultați pagina 14)

NETWORK Apăsați pentru a vă conecta la o rețea wireless (Wi-Fi) prin intermediul aplicației SmartThings.

ID SET Apăsați pentru a conecta wireless sistemul Soundbar la difuzoarele surround și la un subwoofer. (Difuzorul surround este vândut separat.)

HDMI Permite intrarea simultană de semnale digitale video și audio prin intermediul unui cablu HDMI. Conectați la portul HDMI de ieșire al unui dispozitiv extern. (Consultați pagina 26)

HDMI TO TV (eARC/ARC) Conectați la mufa HDMI de pe un televizor TV. (Consultați pagina 20)

• Atunci când deconectați cablul de alimentare al adaptorului electric c.a./c.c. din priza de perete, trageți de ștecăr. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză c.a. până la nalizarea conexiunilor dintre componente.ROM - 9

03 FOLOSIREA TELECOMENZII SOUNDBAR

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție. Cum se utilizează telecomanda VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentare VOL WOOFER SOUND MODE PAIR Pornește și oprește sistemul Soundbar.

• Funcția Auto Power Down Unitatea se oprește automat în următoarele situații: – În mod D.IN / HDMI / Wi-Fi / BT dacă nu primește semnal audio timp de 18 minute.

VOL WOOFER SOUND MODE PAIR Sursă Apăsați pentru a selecta o sursă conectată la Soundbar.

Dezactivare sunet VOL WOOFER SOUND MODE PAIR Apăsați butonul (Dezactivare sunet) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.ROM - 10

• STANDARD Redă sunetul original.

• SURROUND Furnizează un sunet mai amplu decât cel standard.

• GAME PRO Furnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.

• ADAPTIVE SOUND Analizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Comutați sistemul Soundbar la modul de asociere Bluetooth. Apăsați butonul și așteptați ecranul să apară „BT PAIRING” pentru a vă conecta la un dispozitiv Bluetooth nou.

Redare/Pauză VOL WOOFER SOUNDMODEPAIR Puteți să redați sau să întrerupeți muzica apăsând butonul.

VOL WOOFER SOUND MODE PAIR Sus/Jos/ Stânga/ Dreapta Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/ Dreapta. Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Omitere melodie Apăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.

• ID SET Folosiți această opțiune atunci când subwooferul sau difuzoarele surround nu sunt conectate sau necesită reconectare. Cât timp produsul este oprit, țineți apăsat butonul Sus timp de 5 secunde pentru a efectua ID SET. (Consultați pagina 16.)ROM - 11

Control sunet VOL WOOFER SOUND MODE PAIR Când sunt apăsate, elementele de setare precum TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL și VIRTUAL ON/OFF sunt așate în secvență. Elementul dorit poate ajustat folosind butoanele Sus/Jos. – Pentru a controla volumul sunetelor înalte sau joase, selectați TREBLE sau BASS din Setări sunet și apoi reglați volumul între -6~+6 utilizând butoanele Sus/Jos. – Apăsați și țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru ecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz prin folosirea butoanelor Stânga/ Dreapta și ecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „STANDARD”). – Pentru a controla volumul ecărui difuzor, selectați CENTER LEVEL, sau FRONT TOP LEVEL în Setările de sunet, și apoi reglați volumul între -6~+6 folosind butoanele Sus/Jos. – Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați SYNC în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos. – Opțiunea SYNC este disponibilă numai pentru anumite funcții. – Dacă sunt conectate difuzoarele surround, selectați REAR LEVEL iar apoi utilizați butoanele Sus/Jos pentru a regla volumul între -6 și +6. – Funcția difuzorului VIRTUAL poate ON/OFF utilizând butoanele Sus/Jos.

VOL WOOFER SOUNDMODEPAIR NIVEL WOOFER (BAS) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului) la -12 sau între -6 și +6. Pentru a seta nivelul de volum al wooferului (basului) la 0 (implicit), apăsați pe buton.

VOL WOOFER SOUNDMODEPAIR VOLUM SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Apăsați butonul în sus sau în jos pentru a regla volumul.

• Dezactivare sunet Apăsați butonul VOL pentru a anula sunetul. Apăsați-l din nou pentru a-l reactiva.ROM - 12 Folosirea butoanelor ascunse (butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER (Sus) Telecomanda televizorului Pornit/Oprit (Standby) Pagina 13 Sus ID SET Pagina 16 (Control sunet) EQ 7 benzi Pagina 11 Specicațiile de ieșire pentru diferite moduri de efecte de sunet Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și kitul wireless de boxe spate STANDARD

• Pentru sursele de intrare Dolby Atmos și DTS:X, modurile de efect care pot selectate prin utilizarea butonului SOUND MODE nu vor disponibile. (A se vedea mai sus pentru modurile de efect.)

• Atunci când sursa de intrare este Dolby Atmos®, setarea doar Subwoofer furnizează sunet pe

3.1.2 canale, în timp ce subwooferul și kitul wireless de difuzoare spate furnizează sunet pe 5.1.2

• Kitul wireless de difuzoare spate Samsung poate achiziționat separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.

• Difuzoarele surround nu vor furniza sunet pentru 2 canale de ieșire atunci când modul STANDARD este în curs de utilizare. Pentru a activa sunetul pentru difuzoarele surround, schimbați modurile de efect în SURROUND.ROM - 13 Reglarea volumului sistemului Soundbar cu o telecomandă TV Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.

• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Opriți sistemul Soundbar.

Apăsaţi şi ţineţi apăsat pe butonul WOOFER timp de 5 secunde. De ecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „SAMSUNG-TV REMOTE” (Modul implicit), „OFF-TV REMOTE”, „ALL-TV REMOTE”. Buton telecomandă Așaj Stare SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Mod implicit) SAMSUNG-TV REMOTE Activați telecomanda IR a unui televizor Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Dezactivați telecomanda televizorului. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Activați telecomanda IR a unui televizor terț.ROM - 14

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea unităților la o sursă de alimentare Utilizați componentele de alimentare pentru a conecta subwooferul și sistemul Soundbar la o priză electrică în următoarea ordine:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

1. Conectați cablul de alimentare la subwoofer.

POWER Spatele subwoofer-ului Cablu de alimentare

2. Mai întâi conectați cablul de alimentare la adaptorul de c.a./c.c.

Conectați adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) Partea inferioară a unității principale Soundbar DC 19V Adaptor de c.a./c.c. Cablu de alimentare

3. Conectați cablul de alimentare la sistemul Soundbar și la subwoofer. Subwooferul este conectat în

mod automat atunci când sistemul Soundbar este pornit. Albastru este pornitROM - 15 NOTE

• Conectați alimentarea subwooferului înainte de a conecta sistemul Soundbar. Subwooferul se va conecta automat când porniți sistemul Soundbar.

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.

• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plată, pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul. Conectarea manuală a subwooferului Înainte de a realiza procedura de conectare manuală de mai jos:

• Vericați dacă sunt conectate corespunzător cablurile de alimentare pentru sistemul Soundbar și subwoofer.

• Asigurați-vă că sistemul Soundbar este oprit.

1. Opriți unitatea principală Soundbar.

2. Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

• Indicatorul roșu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru. 5 Sec Spatele subwoofer-ului Spatele subwoofer-ului Albastru intermitent rapidROM - 16

3. Țineți apăsat butonul Sus de pe telecomandă timp de 5 secunde.

• Mesajul ID SET apare pe așajul sistemului Soundbar pentru o perioadă scurtă de timp, apoi dispare.

• Sistemul Soundbar se va activa în mod automat atunci când ID SET este completă. ID SET SOUND MODE PAIR 5 Sec

4. Vericați dacă indicatorul LINK LED luminează continuu (conexiune nalizată).

Albastru este pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.ROM - 17 Indicatoarele luminoase cu LED din partea din spate a subwooferului LED Stare Descriere Rezoluție Albastru Activat Conectat cu succes (funcționare normală)

Intermitent Recuperarea conexiunii Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptați aproximativ 5 minute. Dacă luminarea intermitentă continuă, încercați să conectați subwooferul manual. Consultați pagina 15. Roșu Activat Standby (cu unitatea principală Soundbar oprită) Vericați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală. Conexiune eșuată Conectați din nou. Consultați instrucțiunile privind conectarea manuală de la pagina 15. Roșu și albastru Intermitent Defecțiune Consultați informațiile de contact pentru Centrul de service Samsung din acest manual. NOTE

• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.

• Dacă utilizați un dispozitiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.

• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul. ATENŢIE

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.

• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.ROM - 18 Conectarea kitului SWA-9000S (Vândut separat) la Soundbar Experimentați un sunet surround wireless de calitate conectând Kitul wireless de boxe spate Samsung (SWA-9000S, vândut separat) la sistemul dvs. Soundbar.

1. Conectați Modulul Receptor Wireless la 2 boxe surround.

– Cablurile boxei prezintă coduri de culoare. SURROUND-LEFTID SET

2. Vericați starea modului de standby a Modulului Receptor Wireless după conectarea la o sursă de

• Indicatorul LINK LED (albastru) de pe Modulul Receptor Wireless trebuie să lumineze intermitent. Dacă indicatorul nu clipește, folosiți un bold subțire pentru a apăsa și a ține apăsat butonul ID SET timp de 5 secunde sau mai mult. Pentru mai multe informații, consultați manualul de utilizare SWA-9000S. ID SET

3. Țineți apăsat butonul Sus de pe telecomandă timp de 5 secunde.

• Mesajul ID SET apare pe așajul sistemului Soundbar pentru o perioadă scurtă de timp, apoi dispare.

• Sistemul Soundbar se va activa în mod automat atunci când ID SET este completă. ID SET SOUNDMODE PAIR5 Sec ATENŢIE

• Dacă unitatea dvs. Soundbar redă un șier audio atunci când se conectează la kitul SWA-9000S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul nalizării conexiunii.

4. Vericați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

STANDBY LINK STANDBY LINK Albastru este Pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

5. Dacă SWA-9000S nu este conectat, repetați procedura descrisă la Etapa 2.ROM - 20

05 UTILIZAREA UNEI CONEXIUNI CU FIR LA

TELEVIZOR Metoda 1. Conectarea cu HDMI ATENŢIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu e redat.
• Asigurați-vă că folosiți un cablu cu logo-ul de certicare HDMI Premium. În plus, cablul pe care-l folosiți trebuie să e un cablu de tip A, Ethernet, HDMI de mare viteză. (CABLU HDMI DE MARE VITEZĂ CU ETHERNET) Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel) HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V Conectați-vă la portul HDMI IN (TV-ARC) al televizorului.Cablu HDMIPartea inferioară a sistemului SoundbarConectați-vă la portul HDMI TO TV (eARC/ARC) de pe unitatea principală Soundbar.Partea superioară a sistemului Soundbar TV ARC

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. „TV ARC” apare pe așajul unității principale Soundbar și acesta redă sunetul televizorului.

• Când sunetul televizorului nu este redat, apăsați butonul (Funcții multiple) din partea superioară a sistemului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „D.IN”. Ecranul așează „D.IN” și „TV ARC” succesiv și este redat sunetul televizorului.

• Atunci când conectați un televizor Samsung care acceptă funcția eARC, apare „eARC” pe așaj și se aude sunetul.ROM - 21

• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul de utilizare a televizorului. (De exemplu, Televizor Samsung : Start ( ) Setări ( ) Sunet → Setări expert → Mod HDMI-eARC (Automat))

• Dacă „TV ARC” nu apare pe așajul unității principale Soundbar, vericați dacă este conectat cablul HDMI la portul corect.

• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar. NOTE

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.

• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.

• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format ieșire audio digitală” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modicați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.) Metoda 2. Conectarea cu un cablu optic Lista de vericare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Când utilizați un cablu optic și terminalele au capacele puse, asigurați-vă că ați scos capacele. Partea inferioară a sistemului Soundbar OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Cablu optic (nefurnizat)Partea superioară a sistemului SoundbarROM - 22

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe

Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. Apăsați butonul (Funcții multiple) din partea superioară a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta modul „D.IN”.

4. Sunetul televizorului este redat prin Soundbar.

Utilizarea funcției Q-Symphony Pentru Q-Symphony, sistemul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat sistemul Soundbar, apare meniul „TV+Soundbar” sub meniul Ieșire sunet al televizorului. Selectați meniul corespunzător. D.IN Meniul televizorului SAU Cablu optic (nefurnizat) Cablu HDMI

• Exemplu de meniu al televizorului: TV Numele de serie + [AV] Soundbar Numele de serie (HDMI) NOTE

• Poate funcționa conform codecului acceptat de televizor.

• Această funcție este acceptată doar când este conectat cablul HDMI sau cablul optic (nefurnizat).

• Această funcție este disponibilă la televizoarele Samsung lansate în 2020 și la anumite modele Soundbar.ROM - 23 06 UTILIZAREA UNEI CONEXIUNI FĂRĂ FIR LA TELEVIZOR Metoda 1. Conectarea prin Bluetooth Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate conectat un singur televizor Samsung.

• Poate conectat un televizor Samsung care acceptă Bluetooth. Vericați specicațiile televizorului dvs. SAU Partea superioară a sistemului Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Prima conectare

1. Apăsați butonul PAIR de pe telecomanda sistemului Soundbar pentru a intra în modul „BT

PAIRING”. (SAU) a. Apăsați butonul (Funcții multiple) de pe panoul superior și apoi selectați „BT”. „BT” trece automat la „BT PAIRING” în câteva secunde sau la „BT READY” dacă există o înregistrare de conectare. b. Când apare „BT READY”, țineți apăsat butonul (Activarea/dezactivarea microfonului) de pe panoul superior al sistemului Soundbar mai mult de 5 secunde pentru a așa „BT PAIRING”.

2. Selectați modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start ( ) Setări ( ) Sunet Ieșire sunet Listă de difuzoare Bluetooth [AV] Samsung Soundbar Q800T (Bluetooth))

3. Selectați „[AV] Samsung Soundbar Q800T” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispozitive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliți o conexiune.

• Când este conectat televizorul Samsung, [Nume televizor] → „BT” apare pe așajul frontal al sistemului Soundbar.

4. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

• După ce conectați sistemul Soundbar prima dată la televizorul Samsung, folosiți modul „BT READY” pentru reconectare.ROM - 24 În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar Q800T) în lista de difuzoare a televizorului Samsung, ștergeți-l.

• Apoi repetați pașii de la 1 la 3. Deconectarea sistemului Soundbar de la televizorul Samsung Apăsați butonul (Funcții multiple) din partea superioară a sistemului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta alt mod decât „BT”.

• Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului Samsung.) Care este diferența dintre BT READY și BT PAIRING?

• BT READY: În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.

• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Activarea/dezactivarea microfonului) de pe partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul „BT”.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: – Dacă există un câmp electric puternic în jurul sistemului Soundbar. – Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. – Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 25 Metoda 2. Conectarea prin Wi-Fi Lista de vericare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.

• Asigurați-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.

• Televizorul și dispozitivul Soundbar trebuie să e conectate la aceeași rețea wireless (Wi-Fi).

• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabiliți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.

• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 31.

1. Pentru informații suplimentare privind conexiunea Wi-Fi la dispozitivul Soundbar, consultați

pagina 31, „Metoda 2. Conectarea prin Wi-Fi (rețea wireless)”.

2. Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

• Televizoare Samsung lansate în 2017 sau ulterior Start ( ) Setări ( ) Sunet Ieșire sunet [AV] Samsung Soundbar Q800T (Wi-Fi)ROM - 26

07 CONECTAREA LA UN DISPOZITIV EXTERN

Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos) Lista de vericare înainte de conectare

• Dolby Atmos® și DTS:X sunt acceptate doar în modul HDMI.

• Dacă opțiunile Ieșire audio includ Audio secundar, asigurați-vă că Audio secundar este setat la Oprit.

• Vericați dacă este compatibil conținutul cu Dolby Atmos®. HDMI IN(ARC) HDMI HDMI TO TV(eARC/ARC)

(OPTICAL)SERVICEDC 19V

HDMI OUTPartea superioară a sistemului SoundbarPartea inferioară a sistemului SoundbarDispozitiv extern HDMI Cablu HDMI Cablu HDMI

1. Utilizați un cablu HDMI pentru a conecta portul HDMI OUT al dispozitivului extern la portul HDMI

de la baza sistemului Soundbar.

2. Utilizați un cablu HDMI pentru a conecta portul HDMI IN al televizorului la portul HDMI TO TV

(eARC/ARC) de la baza sistemului Soundbar.

3. Porniți sistemul Soundbar, televizorul și dispozitivul extern.

4. Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul

(Sursă) de pe telecomandă pentru a selecta modul „HDMI”.

5. Așajul sistemului Soundbar indică următoarele: modul „HDMI” este curent selectat, iar sistemul

Soundbar va începe să redea sunete.ROM - 27 NOTE

• Atunci când utilizați Dolby Atmos®: Dacă sursa de intrare este Dolby Atmos®, canalele 5.1.2 sunt folosite pentru ieșire. Atunci când Dolby Atmos® este activ, modurile de efect de sunet ale sistemului Soundbar controlate de butonul SOUND MODE nu sunt disponibile.

• Atunci când este activat Dolby Atmos®, pe așajul din partea de sus apare „DOLBY ATMOS”.

• Congurarea Dolby Atmos® pe BD player sau pe alt dispozitiv. Deschideți opțiunile pentru ieșirea audio din meniul de setări al BD playerului sau al unui alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codicare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul acasă → Sunet → Ieșire digitală și apoi selectați Bitstream (neprocesat). Metoda 2. Conectarea cu un cablu optic OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE Partea inferioară a sistemului Soundbar Cablu optic (nefurnizat) Partea superioară a sistemului Soundbar BD / DVD player / Set-top box / consolă de jocuri D.IN

1. Folosiți un cablu optic (nefurnizat) pentru a conecta DIGITAL AUDIO IN (OPTICAL) de pe unitatea

principală Soundbar și portul OPTICAL OUT de pe dispozitivul extern.

2. Porniți sistemul Soundbar și dispozitivul extern.

3. Selectați modul „D.IN” , apăsați (Funcții multiple) din partea de sus a sistemului Soundbar sau

butonul (Sursă) de pe telecomandă.

4. Sistemul dvs. Soundbar va reda sunete de pe dispozitivul extern.ROM - 28

08 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat. SAU BT PAIRING 5 Sec SOUND MODE PAIR Dispozitiv mobilPartea superioară a sistemului Soundbar Prima conectare

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se aă într-o rază de 1metru.

1. Apăsați butonul PAIR de pe telecomanda sistemului Soundbar pentru a intra în modul „BT PAIRING”.

(SAU) a. Apăsați butonul (Funcții multiple) de pe panoul superior și apoi selectați „BT”. „BT” trece automat la „BT PAIRING” în câteva secunde sau la „BT READY” dacă există o înregistrare de conectare. b. Când apare „BT READY”, țineți apăsat butonul (Activarea/dezactivarea microfonului) de pe panoul superior al sistemului Soundbar mai mult de 5 secunde pentru a așa „BT PAIRING”.

2. Pe dispozitivul dvs., selectați „[AV] Samsung Soundbar Q800T” din lista care apare.

• Când sistemul Soundbar este conectat la dispozitivul Mobil, [Nume dispozitiv mobil] → „BT” apare pe așajul din față.

3. Redați șierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului

• După ce conectați sistemul Soundbar prima dată la dispozitivul mobil, folosiți modul „BT READY” pentru reconectare. În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, „[AV] Samsung Soundbar Q800T”) în lista de difuzoare a dispozitivului Mobil, ștergeți-l.

• Repetaţi paşii 1 şi 2.ROM - 29 Care este diferența dintre BT READY și BT PAIRING?

• BT READY: În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.

• BT PAIRING: În acest mod, puteți conecta un dispozitiv nou la Soundbar. (Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Activarea/dezactivarea microfonului) de pe partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul „BT”.) Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 18 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: – Dacă există un câmp electric puternic în jurul sistemului Soundbar. – Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. – Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).

• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).

• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).

• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.

• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se aă în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții: – Atunci când corpul se aă în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar. – În colțuri sau atunci când există un obstacol în apropiere, cum ar un perete sau un perete despărțitor, unde se pot produce uctuații de alimentare. – Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless. – Obstacolele precum ușile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se aă în raza de acoperire.ROM - 30

• Rețineți că sistemul dvs. Soundbar nu poate asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării. Deconectarea dispozitivului Bluetooth de la un sistem Soundbar Puteţi deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucţiuni, consultaţi manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va deconectat.

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa „BT DISCONNECTED” pe așajul frontal. Deconectarea unităţii Soundbar de la dispozitivul Bluetooth Apăsați butonul (Funcții multiple) din partea de sus a sistemului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „BT”.

• Dispozitivul Bluetooth conectat va aştepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcţie de dispozitivul Bluetooth)

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa „BT DISCONNECTED” pe așajul frontal.ROM - 31 Metoda 2. Conectarea prin Wi-Fi (rețea wireless) Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings. Prima conectare

1. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (telefon inteligent sau tabletă).

2. Pe aplicație, urmați instrucțiunile de pe ecran pentru a adăuga sistemul Soundbar.

• Este posibil ca meniul automat de tip pop-up (cea de-a doua ilustrație de mai jos) să nu e disponibil pe unele dispozitive. Dacă nu apare fereastra de tip pop-up, apăsați „ ” pe ecranul Home. Sistemul Soundbar este adăugat la aplicație. Lansarea aplicaţiilor Adăugare dispozitiv Meniul automat de tip pop-up Aplicația SmartThingsROM - 32 Congurarea aplicației Amazon Alexa

• Amazon Alexa este un serviciu oferit de Amazon.

• Acest serviciu este disponibil doar în anumite limbi, dar nu și în alte țări sau regiuni. Utilizând Alexa, puteți să redați muzică, să ascultați știri, să vedeți prognoza meteo, precum și să controlați electrocasnicele. Pentru a utiliza Amazon Alexa, este necesar un cont Amazon pentru a conecta sistemul Soundbar prin rețea.

1. Instalați aplicația SmartThings pe dispozitivul mobil și apoi porniți-o.

2. Introduceți contul Alexa urmând instrucțiunile din aplicație și apoi conectați-vă la serviciu.

„Alexa” SAU 3 Sec Partea superioară a sistemului Soundbar

3. Apelați-o pe Alexa sau apăsați pe butonul (Funcții multiple) de pe sistemul Soundbar timp de

3 secunde pentru a utiliza serviciul Alexa.

• Apăsați pe butonul (Funcții multiple) timp de 3 secunde pentru a o apela pe Alexa. Țineți apăsat pe buton și activați recunoașterea vocală printr-o comandă vocală.ROM - 33 Utilizați comenzi vocale pentru a controla unitatea Soundbar Declanșare + Comandă De încercat Exemple de comenzi vocale Controlul volumului „Alexa, dă sonorul mai tare.” „Alexa, dă sonorul mai încet.” Ascultarea conținutului de ux de pe Amazon Music „Alexa, pune niște jazz.” Controlul redării „Alexa, pune melodia următoare.” „Alexa, oprește muzica.” „Alexa, ce-i cu melodia asta?” Informații despre vreme „Alexa, care va vremea?” Programarea temporizatorului „Alexa, programează temporizatorul la 10 minute.”ROM - 34 Utilizarea funcției Tap Sound Atingeți sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu e acceptată, în funcție de dispozitivul mobil.

• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Dispozitiv mobil Aplicația SmartThings Partea superioară a sistemului Soundbar

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.

• Pentru detalii despre cum poate pornită funcția, consultați „Congurarea funcției Tap Sound” mai jos.

2. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Porniţi acum” din fereastra de mesaj așată.

O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

3. Redați sonorul conținutului de pe dispozitivul mobil prin Soundbar.

• Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

• Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate zgâriat sau deteriorat.

• Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.

• Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu e acceptată, în funcție de versiunea aplicației. Congurarea funcției Tap Sound Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.

2. Selectați ( → ) în ecranul aplicației SmartThings așat pe dispozitivul mobil.

3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv

mobil este apropiat de Soundbar. Funcția este pornită. OBSERVAȚII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.

• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță sucientă de sistemul Soundbar.ROM - 35 09 MONTAREA SUPORTULUI DE PERETE Precauții pentru instalare

• Montați numai pe un perete vertical.

• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.

• Vericați rezistența peretelui și dacă acesta este sucient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, xați șuruburile de montare în grinzi.

• Achiziționați șuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar. – Diametru: M5 – Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.

• Asigurați-vă că unitatea este oprită și scoasă din priză înainte de montare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete Ghid pentru suportul de perete x 2 (M4 x L10) x 2 Șurub suport Șurub x 2 Suport de xare pe perete

1. Plasați Ghidaj de montare pe perete pe

suprafața peretelui.

• Ghid pentru suportul de perete trebuie să e în poziţie orizontală perfectă.

• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor. 5cm sau mai multROM - 36

2. Aliniați Linia centrală a Ghid pentru suportul

de perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi xați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare. Linie centrală

3. Introduceți vârful unui stilou sau al unui

creion ascuțit prin centrul imaginilor A-TYPE la ecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghid pentru suportul de perete.

4. Utilizând un burghiu de dimensiune

corespunzătoare, realizați o gaură în perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele sau diblurile Molly utilizate.

5. Împingeți un șurub (nu este furnizat) prin

ecare Șurub suport, apoi înșurubați bine ecare șurub în câte o gaură pentru șurubul de susținere.

6. Instalați cele 2 Suport de xare pe perete în

orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Șuruburi.

• Când asamblați, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se aă în spatele părții din spate a sistemului Soundbar. Spatele sistemului Soundbar Capătul din dreapta al sistemului SoundbarROM - 37

7. Instalați sistemul Soundbar cu Suporturilor

pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

8. Glisați sistemul Soundbar în jos așa cum se

arată mai jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport.

• Introduceți Șurub suport în partea mai lată (inferioară) a Suport de xare pe perete, și apoi glisați Suport de xare pe perete în jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport. 10 MONTAREA SISTEMULUI SOUNDBAR DEASUPRA

TELEVIZOR Componentă x 4 Talpă de cauciuc Pentru a-l instala, atașați Tălpi de cauciuc în partea de jos a sistemului Soundbar înainte să îl poziționați deasupra suportului de televizor. Asigurați-vă că atașați Tălpile de cauciuc, astfel încât să nu iasă în afara marginilor suportului TV. Consultați gura de mai jos. Talpă de cauciucROM - 38 Plasați sistemul Soundbar pe un suport de televizor. Microfon Așa cum este prezentat în imagine, aliniați centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor. În acest moment, amplasați microfonul în partea din față a suportului, astfel încât să nu interfereze cu recunoașterea vocală.

Capătul din dreapta al sistemului Soundbar NOTE

• Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.

• Un spațiu insucient față de televizor poate cauza probleme de natură acustică și de recunoaștere vocală. 11 ACTUALIZARE SOFTWARE Actualizare automată Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

• Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să e conectat la internet. Conexiunea Wi-Fi la Soundbar va întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet. Actualizare USB

(OPTICAL) SERVICE DC 19V Partea inferioară a sistemului Soundbar Cablu adaptor micro USB la USB (nefurnizat) Samsung poate oferi actualizări pentru rmware-ul sistemului Soundbar pe viitor. Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de rmware în portul SERVICE de pe Soundbar.ROM - 39

1. Accesați site-ul web Samsung

(www.samsung.com) → căutați denumirea modelului din opțiunea de meniu asistență clienți.

• Pentru mai multe informaţii despre actualizare, consultaţi Ghidul de upgrade

2. Descărcați șierul de upgrade (de tip USB).

3. Dezarhivați șierul pentru a crea un folder cu

4. Stocați folderul creat pe un USB și apoi

conectați-l la sistemul Soundbar.

5. Porniți sistemul Soundbar. Produsul este

actualizat în 3 minute, așându-se mesajul, „UPDATE”.

• Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

• Dacă „UPDATE” nu apare pe fereastra de așaj, scoateți cablul de alimentare din sistemul Soundbar și apoi reconectați-l.

• După instalarea celei mai recente versiuni, nu se efectuează nicio actualizare.

• În funcție de tipul de USB, este posibil ca actualizarea să nu e acceptată. Inițializare INIT Partea superioară a sistemului Soundbar Cu sistemul Soundbar pornit, apăsați butoanele (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. „INIT” apare pe ecran și sistemul Soundbar este inițializat. ATENŢIE

• Toate setările sistemului Soundbar sunt inițializate. Asigurați-vă că efectuați acest lucru numai atunci când este necesară inițializarea.ROM - 40 12 DEPANARE Înainte de a solicita asistență, vericați următoarele. În cazul în care alimentarea cu energie electrică nu este pornită ; Vericați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză. În cazul în care funcțiile nu funcționează corect ; După ce scoateți cablul de alimentare, introduceți-l din nou. ; Scoateți cablul de alimentare din dispozitivul extern și reîncercați. ; Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 9.) În cazul în care telecomanda nu funcționează ; Folosiți telecomanda mai aproape de Soundbar. ; Înlocuiți bateriile cu unele noi. În cazul în care sunetul sistemului Soundbar nu este redat ; Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul. ; Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern. ; Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Setări ( ) → Sunet

• Ieșire sunet → Selectare Soundbar) ; Conectarea cablului la sistemul Soundbar poate imperfectă. Scoateți cablul și conectați din nou. ; Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea. ; Inițializați produsul și reîncercați. (Consultați pagina 39.) În cazul în care sunetul subwooferului nu este redat ; Vericați dacă indicatorul LED din spatele subwooferului este albastru. Reconectați sistemul Soundbar și subwooferul dacă ; indicatorul se aprinde intermitent în albastru sau a devenit roșu. (Consultați pagina 15.) ; Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispozitive într-o zonă ferită de obstacole. ; Alte dispozitive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Țineți boxa departe de astfel de dispozitive. ; Scoateți și reconectați ștecărul. Volumul subwooferului este prea mic. ; Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 11.) ; Apropiați-vă mai mult de boxa subwooferului.ROM - 41 În cazul în care televizorul nu este conectat via HDMI TO TV (eARC/ARC) ; Vericați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina20.) ; Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar. ; Este posibil ca HDMI-CEC să nu e activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Acasă ( ) → Setări ( ) → General → Manager dispozitive externe → Anynet+ (HDMI-CEC) ACTIVAT) ; Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung: Start ( ) → Setări ( ) → Sunet → Setări expert → Mod HDMI-eARC (Automat)) Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ARC) ; Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital. (Pentru un televizor Samsung: Start ( ) → Setări ( ) → Sunet → Setări expert → Format ieșire audio digitală) În cazul în care conexiunea Bluetooth nu este posibilă ; Când conectați un dispozitiv nou, comutați la „BT PAIRING” pentru conexiune. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Activarea/dezactivarea microfonului) de pe unitate timp de cel puțin 5 secunde.) ; Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv. ; Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( ) → Setări ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth) ; Conexiunea automată la televizor poate dezactivată. Atunci când sistemul Soundbar se aă în modul „BT READY”, apăsați și țineți apăsat butonul p button de pe telecomanda sistemului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă observați OFF-TV CONNECT, apăsați și țineți apăsat butonul p din nou timp de 5 secunde pentru a schimba selecția. ; Scoateți și reconectați ștecărul, apoi reîncercați. ; Inițializați produsul și reîncercați. (Consultați pagina 39.) În cazul în care sunetul Bluetooth se întrerupe ; Sunetele se pot întrerupe din cauza interferențelor frecvenței radio sau a dispozitivelor electronice din apropiere. Păstrați acest tip de dispozitive la distanță de sistemul Soundbar pentru a evita interferența radio. Exemplu: cuptoarele cu microunde. ; Din cauza faptului că dispozitivul de conectat este departe de Soundbar, pot apărea întreruperi de sunet. Mutați dispozitivul lângă Soundbar. ; Dacă o parte a corpului dvs. intră în contact cu emițător-receptorul sau produsul este instalat pe mobilier metalic, pot apărea întreruperi de sunet. Vericați mediul de montare și condițiile de utilizare. În cazul în care conexiunea Wi-Fi nu este posibilă ; Vericați dacă ruterul dvs. wireless este pornit. ; Opriți ruterul, reporniți-l, și apoi reîncercați. ; Când semnalul routerului wireless este prea slab, este posibil să nu se realizeze conexiunea. Mutați routerul lângă Soundbar sau ajustați poziția instalată fără obstacole. ; Dacă ruterul dvs. wireless este nou, va trebui să recongurați setările de rețea ale boxei.ROM - 42 În cazul în care Alexa nu răspunde Atunci când microfonul este oprit sau recepția este proastă ; Apăsați pe butonul (Activarea/ dezactivarea microfonului) din partea de sus a sistemului Soundbar pentru a activa microfonul. ; Funcția de recunoaștere vocală poate indisponibilă din cauza zgomotului ambiental. Reduceți zgomotul și reîncercați. Atunci când rețeaua este deconectată ; Rețeaua poate indisponibilă. Recongurați rețeaua. (Consultați pagina 31) Atunci când Alexa nu este congurată corect ; Utilizând aplicația SmartThings, recongurați Alexa. (Consultați pagina 32) ; Aați care sunt țările în care se acceptă Alexa accesând site-ul web Amazon. Serviciul este indisponibil în țările respective. În cazul în care sistemul Soundbar nu este pornit când pornește televizorul ; Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul. 13 LICENŢĂ Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Software-ul Spotify este supus condiţiilor de licenţiere ale unei companii terţe, care pot accesate la această adresă: www.spotify.com/connect/third-party- licenses.

• Pentru informaţii suplimentare despre Spotify Connect, accesaţi www.spotify.com/connectROM - 43 14 NOTIFICARE DE LICENŢĂ OPEN SOURCE Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com) 15 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile şi ilustraţiile din acest manual pentru utilizator au rol consultativ şi pot diferi de aspectul efectiv al aparatului.

• Se poate percepe o taxă administrativă în următoarele situaţii: (a) un inginer este chemat la solicitarea dvs. şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare). (b) duceţi unitatea la un centru de reparaţii şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare).

• Cuantumul acestei taxe administrative vă va comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.ROM - 44

Puterea maximă a transmițătorului BT 100mW la 2,4GHz – 2,4835GHz

Puterea maximă a transmițătorului SRD 25mW la 5,725GHz – 5,825GHzROM - 45 NOTE

• Samsung Electronics Co., Ltd îşi rezervă dreptul de a modica specicaţiile fără înştiinţare.

• Greutatea şi dimensiunile sunt aproximative. Măsură de precauție : Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi. Consum total de energie electrică în standby (W) 5,2W Wi-Fi Metodă de activare a portului Apăsați butonul ID SET de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Wi-Fi. Bluetooth Metodă de activare a portului Apăsați butonul NETWORK de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Bluetooth.

• Prin prezenta, Samsung declară faptul că acest echipament respectă Directiva 2014/53/EU. Textul complet al declarației de conformitate EU este disponibil la următoarea adresă de internet: http://www.samsung.com accesați Asistență > Căutați asistență pentru produs și introduceți numele modelului. Echipamentul poate funcționa și în țările europene. Funcția 5GHZ WLAN (Wi-Fi sau SRD) a acestui echipament poate folosită doar în interior.ROM - 46 [Dispoziţii privind eliminarea corectă a bateriilor acestui produs] (Aplicabil în țări cu sisteme de colectare separate) Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deşeuri menajere la sfârşitul ciclului lor de viaţă. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conţine mercur, cadmiu sau plumb peste nivelurile de referinţă prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanţe pot dăunătoare pentru sănătatea omului sau pentru mediu. În vederea protejării resurselor naturale şi a promovării refolosirii materialelor, vă rugăm să separaţi bateriile de celelalte tipuri de deşeuri şi să le reciclaţi prin intermediul sistemului gratuit de returnare a bateriilor la nivel local. Cum se elimină corect acest produs (Deșeuri de echipamente electrice și electronice) (Aplicabil în țări cu sisteme de colectare separate) Acest simbol de pe produs, accesorii şi documentaţie indică faptul că produsul şi accesoriile sale electronice (încărcător, căşti, cablu USB) nu trebuie eliminate împreună cu alte deşeuri menajere la nalul duratei lor de utilizare. Dat ind că eliminarea necontrolată a deşeurilor poate dăuna mediului înconjurător sau sănătăţii umane, vă rugăm să separaţi aceste articole de alte tipuri de deşeuri şi să le reciclaţi în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autorităţile locale unde şi cum pot să ducă aceste articole pentru a reciclate în mod ecologic. Utilizatorii comerciali trebuie să-şi contacteze furnizorul şi să consulte termenii şi condiţiile din contractul de achiziţie. Acest produs şi accesoriile sale electronice nu trebuie eliminate împreună cu alte deşeuri comerciale. Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specice produsului, de ex. REACH, WEEE, Baterii, accesați: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe : www.samsung.com/global/ecodesign_componentSER - 2 SIGURNOSNE INFORMACIJE SIGURNOSNA UPOZORENJA
