MANUALE UTENTE HWQ800T SAMSUNG

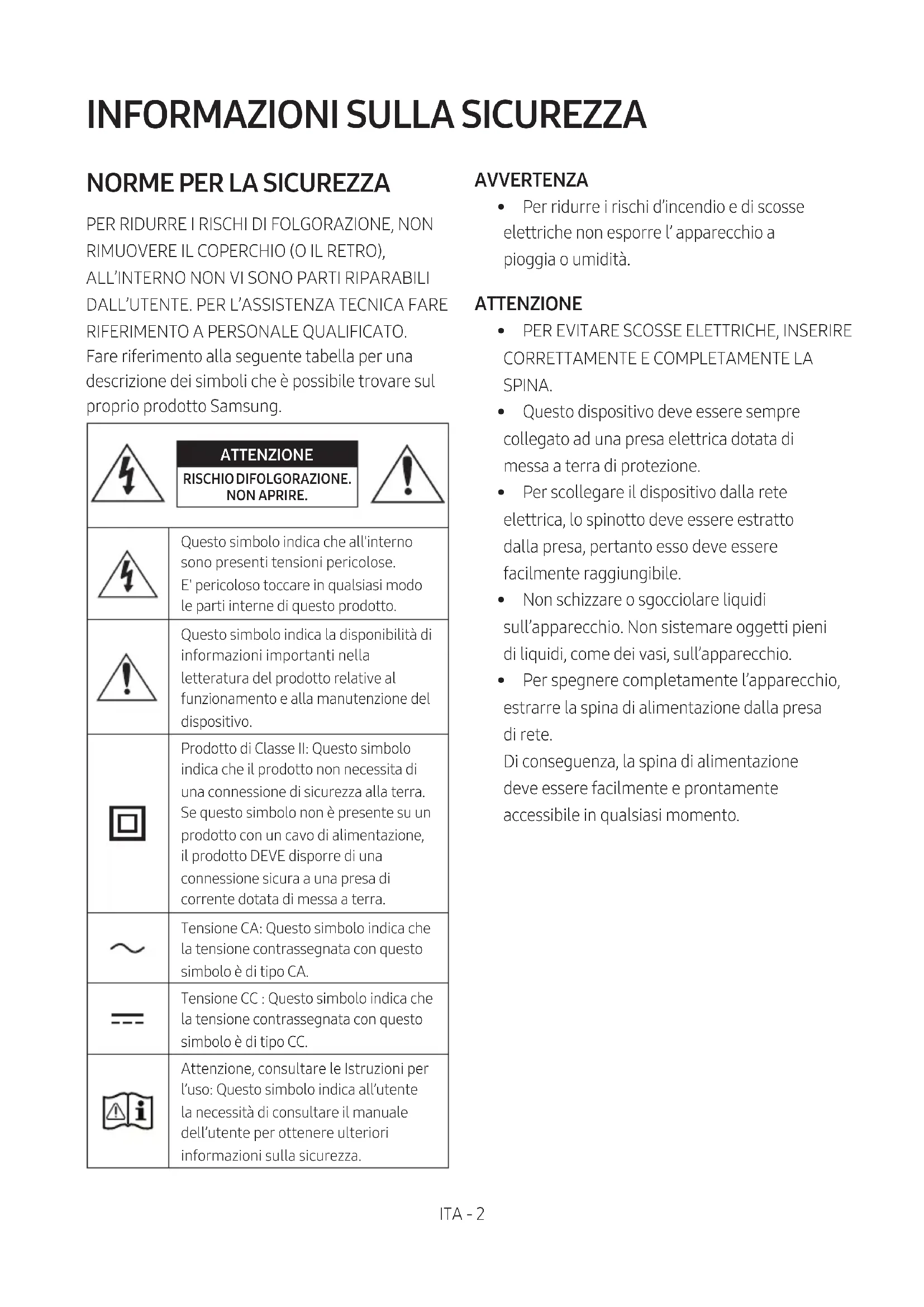

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - 3 PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.ITA - 4 SOMMARIO 01 Vericadeicomponenti 6 02 Panoramicadelprodotto 7 Pannello anteriore/Pannello superiore della Soundbar ------------------------- 7 Pannello inferiore della Soundbar ------------------------- 8 03 UtilizzodeltelecomandodellaSoundbar 9 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AA) ------------------------- 9 Come utilizzare il telecomando

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Speciche di uscita per diverse modalità di effetti sonori

Regolazione del volume della Soundbar con il telecomando della TV ------------------------- 13 04 ConnessionedellaSoundbar 14 Collegamento dell’alimentazione e delle unità

– Indicatori LED nella parte posteriore del Subwoofer

Collegamento del kit SWA-9000S (venduto separatamente) alla Soundbar

– Connessione di una TV che supporta HDMI ARC (Audio Return Channel)

Metodo 2. Connessione tramite cavo ottico

06 UtilizzodiunaconnessionewirelessallaTV 23 Metodo 1. Connessione tramite Bluetooth

Metodo 2. Connessione tramite Wi-Fi

25ITA - 5 07 Connessionediundispositivoesterno 26 Metodo 1. Connessione tramite cavo HDMI (compatibile con decodicazione e riproduzione Dolby Atmos)

Metodo 2. Connessione tramite cavo ottico

08 Connessionediundispositivomobile 28 Metodo 1. Connessione tramite Bluetooth

Congurazione di Amazon Alexa

Utilizzo di Tap Sound

09 Installazionedelsupportopermontaggioa parete 35 Precauzioni per l’installazione

Componenti del supporto per montaggio a parete

11 Aggiornamentodelsoftware 38 Aggiornamento automatico

12 Risoluzionedeiproblemi 40 13 Licenza 42 14 Avvisodilicenzaopensource 43 15 Notaimportantesulservizio 43 16 Specicheeguida 44 Speciche

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: base dell’unità principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l’Assistenza clienti Samsung.

• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 35~37.

• Le caratteristiche di progettazione, le speciche e la schermata dell’app sono soggette a modiche senza preavviso.

• L’aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.ITA - 7

02 PANORAMICA DEL PRODOTTO

Pannelloanteriore/PannellosuperioredellaSoundbar Pannellosuperiore Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore.

Tasto (Multifunzione)

• In modalità standby, premere il tasto (Multifunzione) per accendere la Soundbar.

• Premere il tasto (Multifunzione) per cambiare la sorgente d’ingresso.

• Premere il tasto (Multifunzione) per 3secondi per chiamare Alexa. Parlare con il tasto premuto per attivare il riconoscimento vocale. Tasto (Volume)Regola il volume. Tasto (Accensione/Spegnimentomicrofono)Premere il tasto per accendere o spegnere il microfono. Visualizzazione Visualizza la modalità corrente e lo stato del prodotto. D.IN HDMI Wi-Fi BT

• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.

• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.

• hSe il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioniper l’audio della TV e impostare il diffusore TV su Altoparlanteesterno.ITA - 8 PannelloinferioredellaSoundbar

DIGITALAUDIOIN(OPTICAL) Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Andare a pagina 27)

SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

DC19V(Ingresso alimentazione) Collegare l'adattatore CA/CC. (Andare a pagina 14)

ID SET Premere per collegare la Soundbar ai diffusori surround e a un subwoofer tramite una rete wireless. (Il diffusore surround è venduto separatamente.)

HDMI Immette i segnali audio e video digitali tramite un cavo HDMI. Collegare all'uscita HDMI di un dispositivo esterno. (Andare a pagina 26)

HDMITOTV(eARC/ARC) Collegare al jack HDMI di una TV. (Andare a pagina 20)

• Per scollegare il cavo di alimentazione dell’adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA nché non sono stati completati tutti i collegamenti tra i componenti.ITA - 9

03 UTILIZZO DEL TELECOMANDO DELLA

SOUNDBAR Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAA) Far scorrere il coperchio posteriore nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore no al raggiungimento della posizione iniziale. Comeutilizzareiltelecomando VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentazione VOL WOOFER SOUND MODE PAIR Consente di accendere e spegnere la Soundbar.

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle situazioni seguenti: – Nella modalità D.IN/HDMI/Wi-Fi/BT se l’assenza del segnale audio si prolunga oltre 18 minuti.

VOL WOOFER SOUND MODE PAIR Sorgente Premere per selezionare una sorgente connessa alla Soundbar.

Silenzioso VOL WOOFER SOUND MODE PAIR Premere il tasto (Silenzioso) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.ITA - 10

SOUND MODE VOL WOOFER SOUND MODE PAIR È possibile selezionare la modalità audio desiderata scegliendo STANDARD, SURROUND, GAME PRO o ADAPTIVE SOUND.

• STANDARD Emette il suono originale.

• SURROUND Offre un campo sonoro più ampio di quello standard.

• GAME PRO Fornisce un suono stereoscopico che permette di immergersi nell’azione mentre si gioca.

• ADAPTIVE SOUND Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto e attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.

Riproduci/ Pausa VOL WOOFER SOUNDMODEPAIR È possibile riprodurre o mettere in pausa la musica premendo il tasto.

VOL WOOFER SOUND MODE PAIR Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• ID SET Utilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Con il prodotto spento, tenere premuto il tasto Su per 5 secondi per eseguire ID SET. (Andare a pagina 16.)ITA - 11

Controlloaudio VOL WOOFER SOUND MODE PAIR Quando viene premuto, le opzioni TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL e VIRTUALON/OFF vengono visualizzate in sequenza. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù. – Per controllare il volume dei bassi e degli alti, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6 usando i tasti Su/Giù. – Tenere premuto il tasto (Controlloaudio) per circa 5 secondi per regolare il suono per ogni banda di frequenza. È possibile selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destra e ogni valore può essere regolato su un’impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su “STANDARD”.) – Per controllare il volume di ogni diffusore selezionare CENTER LEVEL o FRONT TOP LEVEL in Impostazioni audio, quindi regolare il volume tra -6~+6 usando i tasti Su/ Giù. – Se il video della TV e l’audio della Soundbar non sono sincronizzati, selezionare SYNC in Controllo audio, quindi impostare il ritardo dell’audio tra 0~300 millisecondi usando i tasti Su/Giù. – La funzione SYNC è supportata solo per alcune funzioni. – Se sono collegati diffusori surround, selezionare REAR LEVEL, quindi usare i tasti Su/ Giù per regolare il volume tra -6 e +6. – La funzione Diffusore VIRTUAL può essere impostata su ON/OFF usando i tasti Su/ Giù.

VOL WOOFER SOUNDMODEPAIR LIVELLO DEL WOOFER (BASSI) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predenito), premere il tasto.

• Silenzioso Premere il tasto VOL per escludere l’audio. Premerlo nuovamente per riattivare l’audio.ITA - 12 Utilizzodeipulsantinascosti(pulsanticonpiùdiunafunzione) Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione WOOFER (Su) Acceso/Spento Telecomando della TV (Standby) Pagina 13 Su ID SET Pagina 16 (Controllo audio) EQ 7 bande Pagina 11 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Soloconsubwoofer Consubwooferekitdi diffusoriposterioriwireless STANDARD

• Per le sorgenti di ingresso Dolby Atmos e DTS:X, le modalità effetti sonori che è possibile selezionare usando il tasto SOUND MODE non sono disponibili. (Vedere sopra per le modalità effetti sonori.)

• Quando la sorgente di ingresso è Dolby Atmos®, la congurazione solo subwoofer fornisce audio a 3.1.2 canali, mentre la congurazione con subwoofer e kit diffusori posteriori wireless fornisce audio a 5.1.2 canali.

• Il kit diffusori posteriori wireless Samsung può essere acquistato separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

• I diffusori surround non producono suoni per l’uscita a 2 canali se è in uso la modalità STANDARD. Per abilitare il suono per i diffusori surround, impostare la modalità effetti sonori su SURROUND.ITA - 13 RegolazionedelvolumedellaSoundbarconiltelecomandodellaTV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l’associazione, non sono supportati.

• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlanteesterno.

• Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “SAMSUNG-TV REMOTE” (modalità predenita), “OFF-TV REMOTE”, “ALL-TV REMOTE”. Tastodeltelecomando Visualizzazione Stato SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (modalità predenita) SAMSUNG-TV REMOTE Abilita il telecomando IR di una TV Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Disabilita il telecomando della TV. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Abilita il telecomando IR di una TV di terze parti.ITA - 14

04 CONNESSIONE DELLA SOUNDBAR

Collegamentodell’alimentazioneedelleunità Utilizzare i componenti dell’alimentazione per collegare il Subwoofer e la Soundbar a una presa elettrica nel seguente ordine:

• Per ulteriori informazioni sui requisiti dell’alimentazione e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: base dell’unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

POWER Parteposterioredel subwoofer Cavodialimentazione

2. Collegare innanzitutto il cavo di alimentazione all’adattatore CA/CC.

Collegare l’adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

• Eseguire l’allacciamento elettrico del Subwoofer prima di collegarlo alla Soundbar. Il Subwoofer si connetterà automaticamente all’accensione della Soundbar.

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

• Assicurarsi di appoggiare l’adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l’adattatore CA/CC in modo che penda con l’ingresso del cavo CA rivolto verso l’alto, acqua o altre sostanze estranee potrebbero penetrare nell’adattatore e causarne il malfunzionamento. CollegamentomanualedelSubwoofer Primadieseguirelaproceduradicollegamentomanuale:

• Assicurarsi che i cavi di alimentazione della Soundbar e del Subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia spenta.

1. Spegnere l’unità principale della Soundbar.

2. Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

• L’indicatore rosso sulla parte posteriore del diffusore si spegne e l’indicatore blu lampeggia. 5 Sec Parteposterioredel subwoofer Parteposterioredel subwoofer Laluceblu lampeggia rapidamenteITA - 16

3. Premere il pulsante Su sul telecomando per 5 secondi.

• Il messaggio ID SET viene brevemente visualizzato sul display della Soundbar, dopodiché scompare.

• La Soundbar si accende automaticamente al termine della procedura ID SET. ID SET SOUND MODE PAIR 5 Sec

4. Assicurarsi che il LED LINK emetta una luce blu ssa (connessione completata).

Lucebluaccesa L’indicatore LED LINK smette di lampeggiare e la luce blu rimane ssa quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless.ITA - 17 IndicatoriLEDnellaparteposterioredelSubwoofer LED Stato Descrizione Risoluzione Blu Acceso Connessione stabilita correttamente (funzionamento normale)

Lampeggiante Recupero della connessione Assicurarsi che il cavo di alimentazione collegato all’unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se l’indicatore continua a lampeggiare, provare a collegare manualmente il Subwoofer. Andare a pagina 15. Rosso Acceso Standby (con l'unità principale della Soundbar spenta) Assicurarsi che il cavo di alimentazione collegato all’unità principale della Soundbar sia inserito correttamente. Connessione non riuscita Riconnettersi. Per istruzioni sul collegamento manuale, andare a pagina 15. Rosso e blu Lampeggiante Malfunzionamento Vedere le informazioni di contatto per il Centro Assistenza Samsung in questo manuale. NOTE

• Se l’unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l’indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 GHz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

• La distanza di trasmissione massima del segnale wireless dell’unità principale è di circa 10 metri, ma può variare a seconda dell’ambiente di funzionamento. Se tra l’unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo. ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

• Per prestazioni di ascolto ottimali, assicurarsi che l’area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli.ITA - 18 CollegamentodelkitSWA-9000S(vendutoseparatamente)alla Soundbar Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-9000S, venduto separatamente) alla Soundbar.

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround.

– Il cavi dei diffusori sono identicati tramite un codice colore. SURROUND-LEFTID SET

2. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, vericare che sia in stato di

• L’indicatore LED LINK (blu) sul modulo ricevitore wireless dovrebbe lampeggiare. Se l’indicatore non lampeggia, usare una punta sottile per tenere premuto il tasto ID SET per almeno 5 secondi. Per ulteriori dettagli, vedere la documentazione del prodotto SWA-9000S. ID SET

3. Premere il pulsante Su sul telecomando per 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

• La Soundbar si accenderà automaticamente una volta completata l’ID SET. ID SET SOUNDMODE PAIR5 Sec ATTENZIONE

• Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-9000S, potrebbero udirsi alcune irregolarità emesse dal woofer durante il completamento della connessione.

4. Vericare che il LED LINK sia di colore blu sso (connessione completata).

STANDBY LINK STANDBY LINK Blusso L’indicatore a LED LINK smette di lampeggiare e diventa blu sso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

5. Se il kit SWA-9000S non si connette, ripetere la procedura dal passaggio 2.ITA - 20

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Assicurarsi di utilizzare il cavo con il logo della certicazione HDMI premium. Assicurarsi, inoltre, che si tratti di un cavo Ethernet HDMI ad alta velocità di tipo A certicato. (CAVO HDMI AD ALTA VELOCITÀ CON ETHERNET) ConnessionediunaTVchesupportaHDMIARC(AudioReturnChannel) HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V CollegarelaportaHDMIIN(ARC)dellaTV.CavoHDMIParteinferioredellaSoundbarCollegarelaportaHDMITOTV (eARC/ARC)dell'unitàprincipaledellaSoundbar.PartesuperioredellaSoundbar TV ARC

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.2. Accendere la Soundbar e la TV.

3. Il messaggio “TV ARC” viene visualizzato nella nestra di visualizzazione dell’unità principale della

Soundbar che diffonde l’audio della TV.

• Quando l’audio della TV non viene diffuso, premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare la modalità “D.IN”. Sullo schermo vengono visualizzati in sequenza i messaggi “D.IN” e “TV ARC” e l’audio della TV viene diffuso.
• Quando si connette un TV che supporta la funzione eARC, sul display viene visualizzato “eARC” e si ode l’audio.ITA - 21

• Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. Per dettagli sull’impostazione, consultare il manuale dell’utente del TV. (Esempio: TV Samsung : Home ( ) Impostazioni ( ) Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

• Se il messaggio “TV ARC” non viene visualizzato nella nestra di visualizzazione dell’unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.

• Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar. NOTE

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.

• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.

• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.

• Quando l’audio di una stazione è codicato in Dolby Digital e “Formato audio dell’uscita digitale” sulla TV è impostato su PCM, è consigliabile modicare l’impostazione in Dolby Digital. Dopo aver modicato l’impostazione sulla TV, la qualità dell’audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.) Metodo2.Connessionetramitecavoottico Listadicontrollopre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura. ParteinferioredellaSoundbar OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Cavoottico (nonindotazione)PartesuperioredellaSoundbarITA - 22

1. Con la TV e la Soundbar spente, collegare la porta DIGITALAUDIOIN(OPTICAL) sulla Soundbar e

la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente)

sul telecomando per selezionare la modalità “D.IN”.

4. L’audio della TV viene diffuso dalla Soundbar.

UtilizzodellafunzioneQ-Symphony Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l’audio attraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu “TV+Soundbar” nel menu Uscitaaudio del TV. Selezionare il menu corrispondente. D.IN MenudelTV OPPURE Cavoottico (nonfornitoindotazione) CavoHDMI

• Esempio di menu del TV: TVNomeserie+[AV]SoundbarNomeserie(HDMI) NOTE

• Può funzionare a seconda del Codec supportato dal TV.

• Questa funzione è supportata solo quando è collegato il cavo HDMI o il cavo ottico (non fornito in dotazione).

• Questa funzione è disponibile nei TV Samsung rilasciati nel 2020 e in alcuni modelli di Soundbar.ITA - 23

Metodo1.ConnessionetramiteBluetooth Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l’audio stereo senza l’ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.

• È possibile connettere una TV Samsung che supporta il Bluetooth. Vericare le speciche della TV. OPPUREPartesuperioredellaSoundbar BT PAIRING 5 Sec SOUND MODE PAIR Laconnessioneiniziale

1. Premere il tasto PAIR sul telecomando della Soundbar per attivare la modalità “BT PAIRING”.

(OPPURE) a. Premere il tasto (Multifunzione) sul pannello superiore, quindi selezionare "BT". In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita. b. Quando viene visualizzato il messaggio "BT READY", tenere premuto il tasto (Accensione/Spegnimentomicrofono) sul pannello superiore della Soundbar per più di 5 secondi no a visualizzare "BT PAIRING".

2. Selezionare la modalità Bluetooth sulla TV Samsung.

(Esempio: Home ( ) Impostazioni ( ) Suono Uscita audio Elenco altoparlanti Bluetooth [AV] Samsung Soundbar Q800T (Bluetooth))

3. Selezionare “[AV]SamsungSoundbarQ800T” dall’elenco sullo schermo della TV.

Nell’elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con “Associazionerichiesta” o “Associata”. Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

• Dopo aver connesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [NomeTV] → “BT”.

4. L’audio della TV Samsung viene ora emesso dalla Soundbar.

• Dopo aver connesso la Soundbar alla TV Samsung una prima volta, utilizzare la modalità “BT READY” per riconnetterla.ITA - 24 Seildispositivononsiconnette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, ad esempio [AV]SamsungSoundbarQ800T), eliminarla.

• Ripetere i passaggi da 1 a 3. DisconnessionedellaSoundbardallaTVSamsung Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente) sul telecomando per selezionare una modalità diversa da “BT”.

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.) QualèladifferenzatraBTREADYeBTPAIRING?

• BT READY: In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.

• BT PAIRING: In questa modalità,è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando della Soundbar oppure tenere premuto il tasto (Accensione/Spegnimentomicrofono) nella parte superiore della Soundbar per più di 5secondi mentre la Soundbar si trova in modalità "BT".) NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall’unità principale della Soundbar.ITA - 25 Metodo2.ConnessionetramiteWi-Fi Listadicontrollopre-connessione

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.

• Vericare che ilrouterwireless(Wi-Fi) sia acceso e che la TVsiacollegataalrouter.

• La TV e la Soundbar devono essere collegate alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non è possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.

• Poiché i menu possono variare in base all’anno di produzione, fare riferimento al manuale della TV.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere la pagina 31 per dettagli su come stabilire una connessione Wi-Fi.

1. Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 31, “Metodo2.

ConnessionetramiteWi-Fi(retewireless)”.

2. Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

Metodo1.ConnessionetramitecavoHDMI(compatibilecon decodicazioneeriproduzioneDolbyAtmos) Listadicontrollopre-connessione

• Dolby Atmos® e DTS:X sono supportati solo in modalità HDMI.

• Se le opzioni Uscita Audio includono Audio secondario, assicurarsi che sia impostato su spento..

• Assicurarsi che il contenuto supporti Dolby Atmos®. HDMI IN(ARC) HDMI HDMI TO TV(eARC/ARC)

HDMI OUTPartesuperioredellaSoundbarParteinferioredellaSoundbarDispositivoesterno HDMI CavoHDMICavoHDMI

1. Usare un cavo HDMI per collegare la porta HDMI OUT sul dispositivo esterno e la porta HDMI nella

parte inferiore della Soundbar.

2. Usare un cavo HDMI per collegare la porta HDMI IN sulla TV e la porta HDMITOTV(eARC/ARC)

nella porta inferiore della Soundbar.

3. Accendere la Soundbar, la TV e il dispositivo esterno.

4. Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente)

sul telecomando per selezionare la modalità “HDMI”.

5. Sul display della Soundbar è indicato che la modalità “HDMI” è attualmente selezionata. La

Soundbar inizierà a riprodurre suoni.ITA - 27 NOTE

• QuandosiusaDolbyAtmos®: Se la sorgente di ingresso è Dolby Atmos®, l’uscita è a 5.1.2 canali. Quando Dolby Atmos® è attivo, le modalità effetti sonori della Soundbar controllate dal tasto SOUND MODE non sono disponibili.

• Quando Dolby Atmos® è attivato, “DOLBY ATMOS” viene visualizzato nella parte superiore del display.

• CongurazionediDolbyAtmos®sullettoreBDoaltrodispositivo. Aprire le opzioni uscita audio sul menu impostazioni del lettore BD o altro dispositivo e assicurarsi che l’opzione “Nessuna codica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato). Metodo2.Connessionetramitecavoottico OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE ParteinferioredellaSoundbar Cavoottico (nonindotazione) PartesuperioredellaSoundbar BD/LettoreDVD/Set-topbox/ Consolepervideogiochi D.IN

1. Usare un cavo ottico (non in dotazione) per collegare la porta DIGITALAUDIOIN(OPTICAL) sulla

Soundbar e la porta di OPTICAL OUT sul dispositivo esterno.

2. Accendere la Soundbar e il dispositivo esterno.

3. Per selezionare la modalità “D.IN”, premere il tasto (Multifunzione) superiore della Soundbar o

il tasto (Sorgente) sul telecomando.

4. La Soundbar riprodurrà i suoni provenienti dal dispositivo esterno.ITA - 28

08 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo1.ConnessionetramiteBluetooth Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l’audio stereo senza l’ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente. DispositivomobileOPPUREPartesuperioredellaSoundbar BT PAIRING 5 Sec SOUND MODE PAIR Laconnessioneiniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il tasto PAIR sul telecomando della Soundbar per attivare la modalità “BT PAIRING”.

(OPPURE) a. Premere il tasto (Multifunzione) sul pannello superiore, quindi selezionare "BT". In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita. b. Quando viene visualizzato il messaggio "BT READY", tenere premuto il tasto (Accensione/Spegnimentomicrofono) sul pannello superiore della Soundbar per più di 5 secondi no a visualizzare "BT PAIRING".

2. Sul dispositivo selezionare “[AV]SamsungSoundbarQ800T” dall’elenco che viene visualizzato.

• Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nomedispositivomobile] → “BT”.

3. Riprodurre i le musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

• Dopo aver collegato la Soundbar al dispositivo mobile una prima volta, utilizzare la modalità “BT READY” per riconnettersi. Seildispositivononsicollega

• Se nell’elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, ad esempio “[AV]SamsungSoundbarQ800T”), eliminarla.

• Ripetere i passaggi 1 e 2.ITA - 29 QualèladifferenzatraBTREADYeBTPAIRING?

• BT READY: In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.

• BT PAIRING: In questa modalità,è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando della Soundbar oppure tenere premuto il tasto (Accensione/Spegnimentomicrofono) nella parte superiore della Soundbar per più di 5secondi mentre la Soundbar si trova in modalità "BT".) NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall’unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).

• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).

• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).

• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.

• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell’audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni: – Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar. – Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono vericarsi uttuazioni elettriche. – Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless. – Ostacoli come porte e pareti potrebbero inuire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.ITA - 30

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l’opzione Bluetooth.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento. DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BT DISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Multifunzione) nella parte superiore della Soundbar o il tasto (Sorgente)sul telecomando per modicare la modalità da “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BT DISCONNECTED”.ITA - 31 Metodo2.ConnessionetramiteWi-Fi(retewireless) Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell’app SmartThings. Connessioneiniziale

1. Installare e avviare l’app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull’app, seguire le istruzioni per aggiungere la Soundbar.

• Su alcuni dispositivi la nestra popup automatica (la seconda schermata riportata di seguito) potrebbe non venire visualizzata. Se la nestra pop-up non appare, premere “ ” nella schermata Home. La Soundbar viene aggiunta all’app. Avvia app Aggiungi dispositivo Popup automatico App SmartThingsITA - 32 CongurazionediAmazonAlexa

• Amazon Alexa è un servizio fornito da Amazon.

• Questo servizio è disponibile solo in alcune lingue ma non in altri paesi o aree geograche. Con Alexa è possibile riprodurre la musica, ascoltare le notizie, vedere le previsioni meteo e controllare le apparecchiature domestiche. Per utilizzare Amazon Alexa, è necessario disporre di un account Amazon per connettere la Soundbar alla rete.

1. Installare l’app SmartThings sul dispositivo mobile, quindi avviarla.

2. Immettere l’account Alexa seguendo le istruzioni dell’app, quindi accedere al servizio.

"Alexa" OPPURE 3 Sec PartesuperioredellaSoundbar

3. Chiamare Alexa o premere il tasto (Multifunzione) sulla Soundbar per 3secondi per utilizzare il

• Premere il tasto (Multifunzione) per 3secondi per chiamare Alexa. Parlare con il tasto premuto per attivare il riconoscimento vocale.ITA - 33 UsareicomandivocalipercontrollarelaSoundbar Trigger+Comando Daprovare Esempiodicosadire Controllo volume “Alexa,alzailvolume” “Alexa,abbassailvolume” Ascolto di contenuto in streaming da Amazon Music “Alexa,suonadellamusicajazz” Controllo riproduzione “Alexa,suonalaprossimacanzone” “Alexa,arrestalamusica” “Alexa,cos’èquestacanzone?” Informazioni meteo “Alexa,chetempofa?” Programmazione timer “Alexa,impostauntimerper10minuti”ITA - 34 UtilizzodiTapSound Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Dispositivomobile AppSmartThings Partesuperioredella Soundbar

1. Attivare la funzione TapSound sul dispositivo mobile.

• Per dettagli sull’attivazione della funzione, vedere “ImpostarelafunzioneTapSound” di seguito.

2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Avviaora” nella nestra dei messaggi

che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

• Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l’ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l’app SmartThings all’ultima versione. A seconda della versione dell’app, questa funzione potrebbe non essere supportata. ImpostazionedellafunzioneTapSound Usare l’app SmartThings per attivare la funzione TapView,TapSound.

1. Eseguire l’app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell’app SmartThings mostrata sul dispositivo mobile.

3. Impostare “TapView,TapSound” su Attivo per consentire il funzionamento della funzione quando

un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata. NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione TapSound non è in operazione.

• La funzione TapSound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 35 09 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE Precauzioniperl’installazione

• Installare solo su pareti verticali.

• Non installare in luoghi caratterizzati da temperature e/o umidità elevate.

• Vericare se la parete è sufcientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.

• Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, ssare le viti ai montanti della parete.

• Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar. – Diametro: M5 – Lunghezza: consigliati almeno 35 mm.

• Collegare i cavi dall’unità ai dispositivi esterni prima di montare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata prima di montarla. In caso contrario, potrebbero vericarsi scosse elettriche. Componentidelsupportoper montaggioaparete Guidapermontaggioaparete x 2 (M4 x L10) x 2 Rondelladissaggio Vite x 2 Supportopermontaggioaparete

1. Posizionare la Guidapermontaggioaparete

contro la supercie della parete.

• La Guidapermontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 36

2. Allineare la LineacentraledellaGuidaper

montaggioaparete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidapermontaggioa parete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale

3. Con la punta di una penna o di una matita

temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guidapermontaggioaparete.

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufcientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. Parteposteriore dellaSoundbar EstremitàdestradellaSoundbarITA - 37

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete.

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. 10 MONTAGGIO DELLA SOUNDBAR

PER TV Componente x 4 Gomminodelpiedino Fissare il Gomminodelpiedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Assicurarsi di agganciare i Gomminideipiedini in modo che non si trovino al di fuori dei margini del supporto del TV. Fare riferimento alla seguente gura. Gomminodel piedinoITA - 38 Collocare la Soundbar sul piedistallo di una TV. Microfono Come illustrato nell’immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV. Posizionare ora il microfono davanti al piedistallo in modo da non interferire con il riconoscimento vocale.

• Assicurarsi di collocare la Soundbar su una supercie piana e solida.

• Una distanza insufciente dal TV potrebbe causare problemi acustici e di riconoscimento vocale. 11 AGGIORNAMENTO DEL SOFTWARE Aggiornamentoautomatico Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

• Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l’alimentazione viene interrotta. Se l’alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet. AggiornamentoUSB

(OPTICAL) SERVICE DC 19V ParteinferioredellaSoundbar DaMicroUSBa cavoadattatoreUSB (nonindotazione) Samsungpotrebbeinfuturorenderedisponibili aggiornamentiperilrmwaredisistemadella Soundbar. Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l’unità USB che contiene il rmware di aggiornamento alla porta SERVICE della Soundbar.ITA - 39

1. Visitare il sito Web di Samsung

(www.samsung.com) → cercare il nome del modello dall’opzione di menu dell’Assistenza clienti.

• Per ulteriori informazioni sull’aggiornamento, fare riferimento alla Guida all’aggiornamento.

2. Scaricare il le di aggiornamento (tipo USB).

3. Decomprimere il le per creare una cartella

USB, quindi collegarlo alla Soundbar.

5. Accendere la Soundbar. Il prodotto viene

aggiornato entro 3 minuti con il messaggio “UPDATE visualizzato.

• Durante l’aggiornamento, non spegnere né rimuovere il dispositivo USB.

• Se il messaggio “UPDATE” non viene visualizzato sul display, rimuovere il cavo di alimentazione dalla Soundbar, quindi ricollegarlo..

• Se è installata la versione più recente, non viene eseguito alcun aggiornamento.

• A seconda del tipo di dispositivo USB, l’aggiornamento potrebbe non essere supportato. Inizializzazione INIT PartesuperioredellaSoundbar Con la Soundbar accesa, premere contemporaneamente i tasti (Volume) sul corpo per almeno 5 secondi. Sul display viene visualizzato il messaggio “INIT” e la Soundbar viene inizializzata. ATTENZIONE

• Tutte le impostazioni della Soundbar sono inizializzate. Eseguire questa operazione solo quando l’inizializzazione è necessaria.ITA - 40

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l’assistenza, controllare quanto segue. Sel’unitàspenta ; Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. Selefunzioninonfunzionanocorrettamente ; Disinserire e reinserire il cavo di alimentazione. ; Rimuovere il cavo di alimentazione dal dispositivo esterno e riprovare. ; In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 9.) Seiltelecomandononfunziona ; Utilizzare il telecomando osservando da vicino la Soundbar. ; Sostituire le batterie. Sel’audiodellaSoundbarnonvienediffuso ; Il volume della Soundbar è troppo basso o azzerato. Regolare il volume. ; Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. ; Per l’uscita audio della TV, selezionare Soundbar. (TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Uscita audio

• Seleziona Soundbar) ; Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo. ; Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto. ; Inizializzare il prodotto e riprovare. (Andare a pagina 39.) SeildiffusoreSubwoofernonemettealcun suono ; Assicurarsi che l’indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l’indicatore lampeggia in blu o in rosso. (Andare a pagina 15.) ; Potrebbe vericarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un’area libera da ostacoli. ; Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi. ; Rimuovere e ricollegare la spina di alimentazione. Ilvolumedelsubwooferètroppobasso ; Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Andare a pagina 11.) ; Avvicinare a sé il diffusore del subwoofer.ITA - 41 SelaTVnonèconnessatramiteHDMI TO TV (eARC/ARC) ; Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina20.) ; La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar. ; HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Home ( ) → Impostazioni ( )

• Generali → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO) ; Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. (TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto)) Nessunaudioiningressoquandocisicollega allaTVinmodalitàHDMITOTV(eARC/ARC) ; Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l’uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Impostazioni avanzate → Formato audio dell’uscita digitale) SelaconnessioneBluetoothnonèpossibile ; Quando si connette un nuovo dispositivo, passare a “BT PAIRING” per la connessione. (Premere il tasto PAIR sul telecomando o il tasto (Accensione/Spegnimento microfono) sul corpo per almeno 5secondi.) ; la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo. ; Riconnetterlo dopo aver rimosso l’elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Uscita audio

• Elenco altoparlanti Bluetooth) ; Il collegamento automatico della TV potrebbe essere disabilitato. Con la Soundbar in “BT READY”, tenere premuto il tasto p sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasto p per 5 secondi per cambiare selezione. ; Rimuovere e ricollegare la spina di alimentazione, quindi riprovare. ; Inizializzare il prodotto e riprovare. (Andare a pagina 39.) Sel’audioBluetoothsiinterrompe ; L’audio potrebbe degradarsi a causa delle interferenze da radiofrequenza o di dispositivi elettronici nelle vicinanze. Tenere lontano questi dispositivi dalla Soundbar per evitare interferenze radio. Esempio: forni a microonde. ; Poiché il dispositivo da connettere è lontano dalla Soundbar, l’audio potrebbe interrompersi. Spostare il dispositivo accanto alla Soundbar. ; Se parte del proprio corpo è in contatto con il ricetrasmettitore Bluetooth o il prodotto è stato installato su arredi in metallo, l’audio potrebbe interrompersi. Controllare l’ambiente di installazione e le condizioni d’uso. SelaconnessioneWi-Finonèpossibile ; Vericare se il router wireless è acceso. ; Spegnere il router, riaccenderlo, quindi riprovare. ; Se il segnale del router wireless è troppo debole, la connessione potrebbe non essere possibile. Spostare il router vicino alla Soundbar o sistemare la posizione di installazione in modo che non ci siano ostacoli. ; Se il router wireless è nuovo, è necessario ricongurare le impostazioni di rete del diffusore.ITA - 42 SeAlexanonrisponde Seilmicrofonoèspentooselasuaricezioneè bassa ; Premere il tasto (Accensione/ Spegnimentomicrofono) nella parte superiore della Soundbar per attivare il microfono. ; Il riconoscimento vocale potrebbe non essere disponibile a causa di rumore ambientale. Ridurre il rumore e riprovare. Selareteèdisconnessa ; La rete potrebbe essere non essere disponibile. Ricongurare la rete. (Andare a pagina 31) SeilservizioAlexanonècongurato correttamente ; Ricongurare il servizio Alexa utilizzando l’app SmartThings. (Andare a pagina 32) ; Vericare i paesi in cui il servizio Alexa è supportato sul sito Web Amazon. Il servizio non è disponibile in tali paesi. SelaSoundbarnonvieneaccesa contemporaneamenteallaTV ; Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. 13 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party- licenses.

• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connectITA - 43 14 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com). 15 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 44

16 SPECIFICHE E GUIDA

Speciche Nome del modello HW-Q800T Peso 3,6 kg Dimensioni (L x A x P) 980,0 x 60,0 x 115,0 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % e 75 % AMPLIFICA TORE Potenza di uscita nominale (30W x 4) + (20W x 2) + 10W + 160W Formati di riproduzione supportati Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS

Potenza max. trasmettitore BT 100 mW a 2,4 GHz – 2,4835 GHz

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi. Precauzioni:LaSoundbarsiriavvieràautomaticamenteseaccendi/spegnilaWi-Fi. Consumo energetico complessivo in standby (W) 5,2W Wi-Fi Metodo di disattivazione porta Premere il tasto ID SET sul pannello inferiore per 30 secondi per attivare/disattivare il Wi-Fi. Bluetooth Metodo di disattivazione porta Premere il tasto NETWORK sul pannello inferiore per 30 secondi per attivare/disattivare il Bluetooth.

• Samsung dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.ITA - 46 [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO(UE)2019/1782DELLACOMMISSIONE

Speciche per la progettazione ecocompatibile degli alimentatori esterni : www.samsung.com/global/ecodesign_componentLAT - 2

2.0 canale 2.1 canale 2.1 canale

5.1 canale 3.1 canale 5.1 canale

2.0 canale 3.1.2 canale 5.1.2 canale

5.1 canale 3.1.2 canale 5.1.2 canale

2.0 canale 3.1.2 canale 5.1.2 canale

5.1 canale 3.1.2 canale 5.1.2 canale

2.0 canale 3.1.2 canale 5.1.2 canale

5.1 canale 3.1.2 canale 5.1.2 canale
