LIETOŠANAS INSTRUKCIJA HWQ800T SAMSUNG

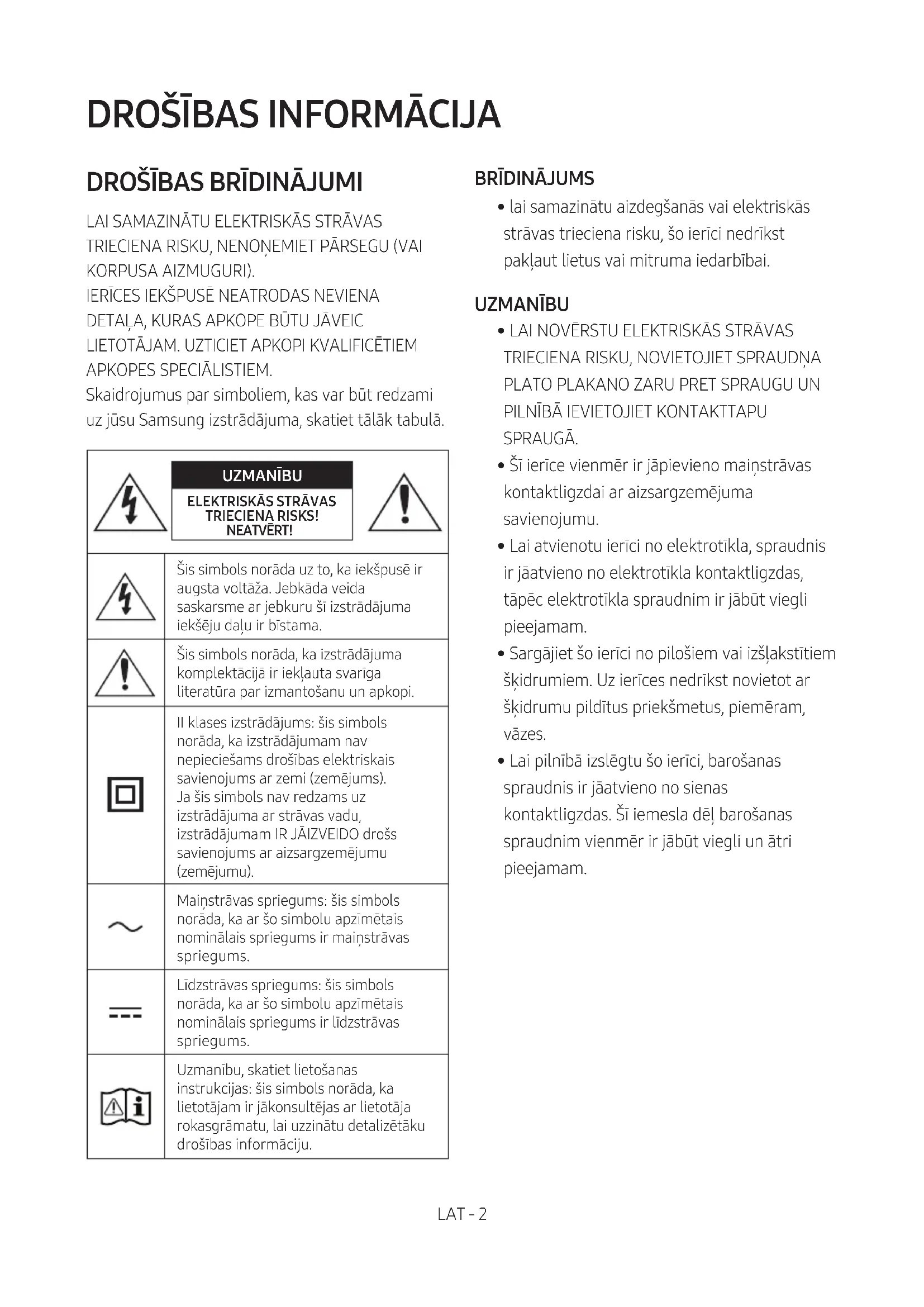

APKOPES SPECIĀLISTIEM. Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā. UZMANĪBU ELEKTRISKĀS STRĀVAS TRIECIENA RISKS! NEATVĒRT!Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums). Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu). Maiņstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir maiņstrāvas spriegums.Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai. UZMANĪBU

• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.

• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.

• Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.LAT - 3 PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai maiņstrāvas padeves avots

jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet maiņstrāvas

spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu

siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem

(piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur

ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.LAT - 4 SATURS 01 Komponentu pārbaude 6 02 Produkta pārskats 7 Sistēmas Soundbar priekšējais panelis/augšējais panelis ------------------------- 7 Sistēmas Soundbar apakšējais panelis ------------------------- 8 03 Sistēmas Soundbar tālvadības pults izmantošana 9 Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2)

Kā izmantot tālvadības pulti

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Izvades specikācijas dažādiem skaņu efektu režīmiem

Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti ------------------------- 13 04 Sistēmas Soundbar pievienošana 14 Ierīces pievienošana elektrotīklam un komponentu savienošana

– Zemfrekvenču skaļruņa manuāla pievienošana

Modeļa SWA-9000S (nopērkams atsevišķi) savienošana ar sistēmu Soundbar

06 Bezvadu savienojums ar televizoru 23 1.metode. Savienojuma izveide, izmantojot Bluetooth

25LAT - 5 07 Ārējās ierīces pievienošana 26 1.metode. Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju)

08 Mobilās ierīces pievienošana 28 1.metode. Savienojuma izveide, izmantojot Bluetooth

2.metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

Amazon Alexa kongurēšana

Funkcijas Tap Sound lietošana

09 Sienas stiprinājuma uzstādīšana 35 Piesardzības pasākumi uzstādīšanas laikā

Sienas stiprinājuma komponenti

10 Sistēmas Soundbar novietošana virs televizora statīva 37 Komponents

11 Programmatūras atjaunināšana 38 Automātiskā atjaunināšana

12 Problēmu novēršana 40 13 Licence 42 14 Paziņojums par atvērtā pirmkoda licenci 43 15 Svarīga piezīme par apkopi 43 16 Specikācijas un norādījumi 44 Specikācijas

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar galvenā ierīce Soundbar tālvadības pults/ baterijas Zemfrekvenču skaļrunis x 2 Barošanas vads (Zemfrekvenču skaļrunis, Soundbar) Maiņstrāvas/ līdzstrāvas adapteris (Soundbar) HDMIkabelis x 2 (M4 x L10) x 2 Sienas stiprinājuma vadotne Skrūves turētājs Skrūve x 2 x 4 Sienas stiprinājuma kronšteins Pamatnes gumija

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet uz produkta etiķetes. (etiķete: Soundbar galvenās ierīces apakša)

• Lai iegādātos papildu komponentus vai kabeļus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

• Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 35~37. lpp.

• Dizains, specikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.

• Piederumu izskats var nedaudz atšķirties no iepriekšējos attēlos redzamā.LAT - 7

02 PRODUKTA PĀRSKATS

Sistēmas Soundbar priekšējais panelis/augšējais panelis Augšējais panelis Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē.

Poga (Daudzfunkcionālā)

• Gaidstāves režīmā nospiediet (Daudzfunkcionālā) pogu, lai ieslēgtu sistēmu Soundbar.

• Nospiediet (Daudzfunkcionālā) pogu, lai nomainītu ievades avotu.

• Turiet nospiestu (Daudzfunkcionālā) pogu 3 sekundes, lai izsauktu pakalpojumu Alexa. Runājiet, turot šo pogu nospiestu, lai iespējotu balss atpazīšanu. Poga (Skaļums)Ar šo pogu regulē skaļuma līmeni. Poga (Mikrofons ieslēgts/izslēgts)Nospiediet to, lai ieslēgtu vai izslēgtu mikrofonu. Displejs Displejā ir redzams izstrādājuma statuss un pašreizējais režīms. D.IN HDMI Wi-Fi BT

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc maiņstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas sāks skanēt ar 4–5 sekunžu aizkavēšanos.

• Ja dzirdat skaņu gan no televizora, gan no sistēmas Soundbar, atveriet televizora audio izvēlni Iestatījumi un pārslēdziet izvēlēto skaļruni no televizora skaļruņa uz Ārējais skaļrunis.LAT - 8 Sistēmas Soundbar apakšējais panelis

DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (skatiet 27. lpp.)

SERVICE Lai jauninātu izstrādājuma programmatūru, pievienojiet USB atmiņas ierīci.

DC 19V (Barošanas avota ligzda) Pievienojiet maiņstrāvas/līdzstrāvas adapteri. (skatiet 14. lpp.)

ID SET Nospiediet, lai izveidotu bezvadu savienojumu starp sistēmu Soundbar un telpiskās skaņas skaļruņiem un zemfrekvenču skaļruni. (Telpiskās skaņas skaļrunis ir jāiegādājas atsevišķi.)

HDMI Ļauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Savienojiet ar ārējas ierīces HDMI izejas ligzdu. (skatiet 26. lpp.)

• Šo ierīci vai citus komponentus pievienojiet maiņstrāvas kontaktligzdai tikai pēc tam, kad ir izveidoti visi savienojumi starp komponentiem.LAT - 9

Bateriju ievietošana pirms tālvadības pults lietošanas (AA baterijas x 2) Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. Iebīdiet aizmugurējo vāciņu atpakaļ vietā. Kā izmantot tālvadības pulti VOL WOOFERSOUNDBARSOUND MODE PAIR

Ieslēgt/ izslēgt VOL WOOFER SOUND MODE PAIR Ieslēdz un izslēdz sistēmu Soundbar.

• Funkcija Auto Power Down Ierīce automātiski izslēdzas tālāk minētajās situācijās. – Režīmos D.IN / HDMI / Wi-Fi / BT, ja 18minūšu laikā nav saņemts audio signāls.

VOL WOOFER SOUND MODE PAIR Avots Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.

Izslēgt skaņu VOL WOOFER SOUND MODE PAIR Nospiediet pogu (Izslēgt skaņu), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.LAT - 10

• STANDARD Atskaņo oriģinālo skaņu.

• SURROUND Nodrošina plašāku skaņas lauku nekā standarta režīms.

• GAME PRO Nodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.

• ADAPTIVE SOUND Analizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā. Nospiediet pogu un uzgaidiet, līdz ekrāns “BT PAIRING” izveido savienojumu ar kādu jaunu Bluetooth ierīci.

Atskaņot/ pauzēt VOL WOOFER SOUNDMODEPAIR Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.

VOL WOOFER SOUND MODE PAIR Uz augšu/Uz leju/Pa kreisi/ Pa labi Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi. Nospiediet uz augšu/uz leju/pa kreisi/pa labi uz pogas, lai izvelētos vai iestatītu funkcijas.

• Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• ID SET Izmantojiet šo iespēju, ja zemfrekvenču skaļrunis vai telpiskās skaņas skaļruņi nav pieslēgti vai ja tie ir jāpieslēdz no jauna. Kad ierīce ir izslēgta, nospiediet un turiet 5 sekundes nospiestu pogu Uz augšu, lai tiktu izpildīta darbība ID SET. (skatiet 16. lpp.)LAT - 11

Skaņas vadība VOL WOOFER SOUND MODE PAIR Kad ir nospiesta šī poga, secīgi tiek parādīti šādi iestatījumu vienumi: TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL un VIRTUAL ON/OFF. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. – Lai regulētu diskanta vai basa skaņu, skaņas iestatījumos izvēlieties TREBLE vai BASS un noregulējiet skaļumu robežās no -6 līdz +6 ar pogām Uz augšu/Uz leju. – Nospiediet un turiet nospiestu pogu (Skaņas vadība) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt ar pogām Pa kreisi/Pa labi. Katru frekvenci var atsevišķi noregulēt iestatījumu diapazonā no -6 līdz +6 ar pogām Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”.) – Lai regulētu katra skaļruņa skaļumu, izvēlnē Skaņas iestatījumi izvēlieties opciju CENTER LEVEL vai FRONT TOP LEVEL un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot pogas Uz augšu/Uz leju. – Ja video attēls televizorā un skaņa sistēmā Soundbar nav sinhronizēti, izvēlnē Skaņas vadība izvēlieties opciju SYNC un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju. – Opcija SYNC tiek atbalstīta tikai dažām funkcijām. – Ja ir pievienoti telpiskās skaņas skaļruņi, izvēlieties REAR LEVEL un pēc tam izmantojiet pogas Uz augšu/Uz leju, lai regulētu skaļumu diapazonā no -6 līdz +6. – Funkciju VIRTUAL var ON/OFF, izmantojot pogas Uz augšu/Uz leju.

• Izslēgt skaņu Lai izslēgtu skaņu, nospiediet pogu VOL. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.LAT - 12 Paslēpto pogu (pogas ar vairākām funkcijām) lietošana Slēptā poga Papildinformācija Tālvadības pults poga Funkcija WOOFER (Uz augšu) Funkcijas TV tālvadības pulti Ieslēgts/Izslēgts (Gaidstāve)

Uz augšu ID SET 16. lpp. (Skaņas vadība) 7 joslu EQ 11. lpp. Izvades specikācijas dažādiem skaņu efektu režīmiem Efekts Ievade Izvade Tikai ar zemfrekvenču skaļruni Ar zemfrekvenču skaļruni un bezvadu aizmugurējo skaļruņu komplektu STANDARD

2.0 kanālu 2.1 kanālu 2.1 kanālu

5.1 kanālu 3.1 kanālu 5.1 kanālu

2.0 kanālu 3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

2.0 kanālu 3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

2.0 kanālu 3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

• Ievades avotiem Dolby Atmos un DTS:X nebūs pieejami tie efektu režīmi, kurus var atlasīt, nospiežot pogu SOUND MODE. (Informāciju par efektu režīmiem skatiet iepriekš.)

• Ja ievades avots ir Dolby Atmos®, skaļruņu komplektācija, kas sastāv tikai no zemfrekvenču skaļruņa, nodrošina 3.1.2 audio kanālu skanējumu, savukārt komplektācijas, kas sastāv no zemfrekvenču skaļruņa un bezvadu aizmugurējo skaļruņu komplekta, nodrošina 5.1.2 audio kanālu skanējumu.

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu vai zemfrekvenču skaļruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

• Telpiskās skaņas skaļruņi nenodrošinās skaņas izvadi 2 kanālu izvades risinājumam, ja ir aktivizēts režīms STANDARD. Lai iespējotu skaņu telpiskās skaņas skaļruņiem, pārslēdziet skaņas efektu režīmu uz SURROUND.LAT - 13 Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti Regulējiet sistēmas Soundbar skaļumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).

• Lai lietotu šo funkciju, televizora iestatījumos atlasiet Iestatījumi.

• Ražotāji, kuri atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Izslēdziet sistēmu Soundbar.

2. Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režīmi pārslēdzas šādā secībā: “SAMSUNG-TV REMOTE” (noklusējuma režīms), “OFF-TV REMOTE”, “ALL-TV REMOTE”. Tālvadības pults poga Displejs Statuss SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Noklusējuma režīms) SAMSUNG-TV REMOTE Iespējot Samsung televizora infrasarkano staru tālvadības pulti. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Atspējot televizora tālvadības pulti. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Iespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.LAT - 14

04 SISTĒMAS SOUNDBAR PIEVIENOŠANA

Ierīces pievienošana elektrotīklam un komponentu savienošana Lai zemfrekvenču skaļruni un sistēmu Soundbar pievienotu strāvas kontaktligzdai, izmantojiet barošanas elementus tālāk norādītajā secībā.

• Papildinformāciju par nepieciešamo barošanas avotu un enerģijas patēriņu skatiet uz izstrādājuma etiķetes. (etiķete: Soundbar galvenās ierīces apakšpuse)

1. Pievienojiet strāvas vadu zemfrekvenču skaļrunim.

POWER Zemfrekvenču skaļruņa aizmugure Barošanas vads

2. Vispirms pievienojiet strāvas vadu maiņstrāvas/līdzstrāvas adapterim.

Pievienojiet maiņstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) Soundbar galvenās ierīces apakša DC 19V Maiņstrāvas/līdzstrāvas adapteris Barošanas vads

3. Pievienojiet sistēmu Soundbar un zemfrekvenču skaļruni elektrotīklam. Zemfrekvenču skaļrunis

tiek automātiski pievienots elektrotīklam, tiklīdz tiek ieslēgta sistēma Soundbar. Deg zilā krāsāLAT - 15 PIEZĪMES

• Pievienojiet zemfrekvenču skaļruni barošanas avotam un tikai pēc tam— sistēmai Soundbar. Zemfrekvenču skaļrunis tiks automātiski pievienots, kad ieslēgsit sistēmu Soundbar.

• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

• Pārliecinieties, vai maiņstrāvas/līdzstrāvas adapteris uz galda vai grīdas ir novietots plakaniski. Ja piekarat maiņstrāvas/līdzstrāvas adapteri tā, ka tā maiņstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī var iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus. Zemfrekvenču skaļruņa manuāla pievienošana Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skaļruņa barošanas kabeļi ir pareizi pievienoti.

• Izslēdziet sistēmu Soundbar.

• Izslēdzas sarkanais indikators zemfrekvenču skaļruņa aizmugurē, un mirgo zilais indikators. 5 Sec Zemfrekvenču skaļruņa aizmugure Zemfrekvenču skaļruņa aizmugure Ātri mirgo zilā krāsāLAT - 16

3. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

• Sistēmas Soundbar displejā uz brīdi ir redzams ziņojums ID SET , un pēc tam tas pazūd.

• Sistēma Soundbar automātiski ieslēgsies, tiklīdz darbība ID SET būs pabeigta. ID SET SOUND MODE PAIR 5 Sec

4. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienojums izveidots).

Deg zilā krāsā Kad savienojums starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots, indikators LINK pārtrauc mirgot un turpina degt zilā krāsā.LAT - 17 LED indikatori zemfrekvenču skaļruņa aizmugurē LED Statuss Apraksts Resolution Zils Deg Savienojums ir izveidots (normāla darbība)

Mirgo Notiek savienojuma atjaunošana Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni 5minūtes. Ja mirgošana turpinās, mēģiniet manuāli pievienot zemfrekvenču skaļruni. Skatiet

Sarkans Deg Gaidīšanas režīms (kad sistēmas Soundbar galvenā ierīce ir izslēgta) Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajai Soundbar ierīcei, ir pievienots pareizi. Savienojuma izveide neizdevās Vēlreiz izveidojiet savienojumu Norādījumus par manuālu pievienošanu skatiet 15. lpp. Sarkans un zils Mirgo Darbības kļūda Skatiet Samsung apkopes centa kontaktinformāciju šajā rokasgrāmatā. PIEZĪMES

• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.

• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.

• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izkļūt cauri metālam. UZMANĪBU

• Bezvadu zemfrekvenču skaļrunim ir bezvadu signālu uztverošas antenas. Ierīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.

• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skaļruņa un telpisko skaļruņu (iegādājami atsevišķi) atrašanās zonā neatrodas kādi šķēršļi.LAT - 18 Modeļa SWA-9000S (nopērkams atsevišķi) savienošana ar sistēmu Soundbar Lai iegūtu izcilu bezvadu telpisko skaņu, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9000S, nopērkams atsevišķi).

1. Savienojiet bezvadu uztvērēja moduli ar 2 telpiskās skaņas skaļruņiem.

– Skaļruņu vadi ir krāskodēti. SURROUND-LEFTID SET

2. Pēc pievienošanas strāvas kontaktligzdai pārbaudiet bezvadu uztvērēja moduļa gaidstāves statusu.

• LINK LED indikatoram (zils) uz bezvadu uztvērēja moduļa vajadzētu mirgot zilā krāsā. Ja indikators nemirgo, ar smalku adatu nospiediet pogu ID SET un turiet to nospiestu vismaz 5 sekundes. Plašāka informācija ir sniegta sistēmas SWA-9000S lietotāja pamācībā. ID SET

3. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

• Sistēmas Soundbar displejā uz brīdi ir redzams ziņojums ID SET , un pēc tam tas pazūd.

• Sistēma Soundbar automātiski ieslēgsies, tiklīdz darbība ID SET būs pabeigta. ID SET SOUNDMODE PAIR5 Sec UZMANĪBU

• Ja brīdī, kad sistēma Soundbar tiek savienota ar SWA-9000S, tā atskaņo mūziku, zemfrekvenču skaļrunī skaņa var tikt atskaņota nevienmērīgi, līdz savienojums ir izveidots.

4. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

STANDBY LINK STANDBY LINK Deg zilā krāsā LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu uztvērēja moduli ir izveidots savienojums.

5. Ja ierīce SWA-9000S nav savienota, atkārtojiet procedūru, sākot ar 2. darbību.LAT - 20

05 VADU SAVIENOJUMS AR TELEVIZORU

1.metode. Savienošana ar HDMI UZMANĪBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC marķētos termināļus. Pretējā gadījumā televizora skaņa var netikt atskaņota.
• Noteikti izmantojiet kabeli ar Premium klases HDMI sertikācijas logotipu. Tāpat pārliecinieties, vai kabelis ir serticēts kā A tipa, ātrdarbīgs HDMI Ethernet kabelis (ĀTRDARBĪGS HDMI KABELIS AR ETHERNET) Savienošana ar televizoru, kas atbalsta HDMI ARC (Audio Return Channel) HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V Savienojiet ar televizora pieslēgvietu HDMI IN (ARC).HDMIkabelisSistēmas Soundbar apakšpuseSavienojiet ar Soundbar galvenās ierīces pieslēgvietu HDMI TO TV (eARC/ARC).Sistēmas Soundbar augšpuse TV ARC

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.

2. Ieslēdziet sistēmu Soundbar un televizoru.

3. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts “TV ARC” un tiek atskaņota

• Ja televizoraskaņa nav dzirdama, nospiediet pogu (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots), lai izvēlētos režīmu “D.IN”. Ekrānā tiek secīgi parādīts teksts “D.IN” un “TV ARC” un tiek atskaņota televizora skaņa.

• Pievienojot televizoru, kas atbalsta funkciju eARC, displejā tiek parādīts ziņojums “eARC” un ir dzirdama skaņa.LAT - 21

• Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē ir jāiestata uz Ieslēgts. Plašāku informāciju par iestatīšanu skatiet TV lietotāja rokasgrāmatā. (piem., Samsung televizors : Sākums ( ) Iestatījumi ( ) Skaņa → Iestatījumi ekspertiem → HDMI-eARCrežīms (Autom.))

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts “TV ARC”, pārbaudiet, vai HDMI kabelis ir savienots ar pareizo pieslēgvietu.

• Lai mainītu sistēmas Soundbar skaļumu, izmantojiet televizora tālvadības pults skaļuma pogas. PIEZĪMES

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišķu optisko kabeli.

• Iesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14mm.

• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.

• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audioformāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.) 2.metode. Savienojuma izveide, izmantojot optisko kabeli Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Ja tiek izmantots optiskais kabelis un termināļiem ir pārsegi, noņemiet tos. Sistēmas Soundbar apakšpuse OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Optiskais kabelis (nav iekļauts komplektācijā)Sistēmas Soundbar augšpuseLAT - 22

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL

AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. Ieslēdziet sistēmu Soundbar un televizoru.

3. Nospiediet pogu (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai izvēlētos režīmu “D.IN”.

4. Televizora skaņa tiek atskaņota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana Funkcijas Q-Symphony lietošanas laikā sistēma Soundbar tiek sinhronizēta ar Samsung televizoru, lai izvadītu skaņu caur divām ierīcēm un iegūtu optimālu telpisko efektu. Kad sistēma Soundbar ir savienota, izvēlne “TV+Soundbar” tiek parādīta televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni. D.IN Televizora izvēlne VAI Optiskais kabelis (nav iekļauts komplektācijā) HDMI kabelis

• Televizora izvēlnes piemērs: TV sērijas nosaukums + [AV] Soundbar sērijas nosaukums (HDMI) PIEZĪMES

• Tas var darboties saskaņā ar kodeku, ko atbalsta televizors.

• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI kabelis vai optiskais kabelis (nav iekļauts komplektācijā).

• Šī funkcija ir pieejama Samsung televizoros, kas izlaisti 2020. gadā, un dažos Soundbar modeļos.LAT - 23

06 BEZVADU SAVIENOJUMS AR TELEVIZORU

1.metode. Savienojuma izveide, izmantojot Bluetooth Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skaņu bez kabeļu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.

• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus. VAI Sistēmas Soundbar augšpuse BT PAIRING 5 Sec SOUND MODE PAIR Sākotnējā savienojuma izveide

1. Nospiediet sistēmas Soundbar tālvadības pults pogu PAIR, lai ieslēgtu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Daudzfunkcionālā) un pēc tam izvēlieties “BT”. Ziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts ziņojums “BT READY”, nospiediet un vismaz 5sekundes turiet nospiestu pogu (Mikrofons ieslēgts/izslēgts) sistēmas Soundbar augšpusē, lai parādītu ziņojumu “BT PAIRING”.

2. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piem., Sākums ( ) Iestatījumi ( ) Skaņa Skaņas izvade Bluetooth skaļruņu saraksts [AV] Samsung Soundbar Q800T (Bluetooth))

3. Izvēlieties “[AV] Samsung Soundbar Q800T” televizora ekrānā redzamajā sarakstā.

Pieejamā sistēma Soundbar tiek rādīta kā “Nepieciešama sapārošana” vai “Sapārots” televizora Bluetooth ierīču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

• Kad Samsung televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums [Televizora nosaukums] → “BT”.

4. Tagad var dzirdēt Samsung televizora skaņu no sistēmas Soundbar.

• Kad sistēma Soundbar pirmo reizi ir pievienota Samsung televizoram, izmantojiet režīmu “BT READY”, lai atjaunotu savienojumu.LAT - 24 Ja ierīci neizdodas pievienot

• Ja Samsung televizora skaļruņu sarakstā jau ir sistēma Soundbar (piem., [AV] Samsung Soundbar Q800T), izdzēsiet to.

• Pēc tam atkārtojiet 1.–3.darbību. Sistēmas Soundbar atvienošana no Samsung televizora Nospiediet pogu (Daudzfunkcionālā) sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots), lai izvēlētos citu režīmu, nevis “BT”.

• Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no modeļa.) Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.

• BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet sistēmas Soundbar tālvadības pults pogu PAIR vai nospiediet un vismaz 5sekundes turiet nospiestu pogu (Mikrofons ieslēgts/izslēgts) sistēmas Soundbar augšpusē, kad tā darbojas režīmā “BT”.) Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.

• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18minūtes.

• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos: – Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks. – Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm. – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.LAT - 25 2.metode. Savienojuma izveide, izmantojot Wi-Fi Pārbaudes punktu saraksts pirms savienojuma izveides

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.

• Pārbaudiet, vai bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un TV ir savienots ar maršrutētāju.

• TV un Soundbar ir jābūt savienotiem ar to pašu bezvadu tīklu (Wi-Fi).

• Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.

• Tā kā izvēlnes var atšķirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.

• Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 31.lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbar skatiet 31.lpp. “2.metode. Savienojuma

izveide, izmantojot Wi-Fi (bezvadu tīklu)”.

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017.gadā vai vēlāk Sākums ( ) Iestatījumi ( ) Skaņa Skaņas izvade [AV] Samsung Soundbar Q800T (Wi-Fi)LAT - 26 07 ĀRĒJĀS IERĪCES PIEVIENOŠANA 1.metode. Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju) Pārbaudes punktu saraksts pirms savienojuma izveides

• Dolby Atmos® un DTS:X funkciju atbalsts tiek nodrošināts tikai HDMI režīmā.

• Ja audio izvades iespējas ietver opciju Secondary Audio (Sekundārais audio), tai ir jābūt izslēgtai.

(OPTICAL)SERVICEDC 19V

HDMI OUTSistēmas Soundbar augšpuseSistēmas Soundbar apakšpuseĀrējā ierīce HDMI HDMIkabelis HDMIkabelis

1. Izmantojiet HDMI kabeli, lai savienotu ārējās ierīces pieslēgvietu HDMI OUT ar sistēmas Soundbar

esošo pieslēgvietu HDMI.

3. Ieslēdziet sistēmu Soundbar, televizoru un ārējo ierīci.

4. Nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu

(Avots), lai atlasītu režīmu “HDMI”.

5. Sistēmas Soundbar displejā redzams ziņojums, ka pašlaik ir aktivizēts “HDMI” režīms, un sistēma

sāks atskaņošanu.LAT - 27 PIEZĪMES

• Ja izmantojat Dolby Atmos®: Ja ievades avots ir Dolby Atmos®, tiek nodrošināts skanējums

5.1.2 kanālu režīmā. Kad funkcija Dolby Atmos® ir aktīva, ar pogu SOUND MODE nevar pārslēgt

sistēmas Soundbar skaņas efektu režīmus.

• Ja Dolby Atmos® ir aktivizēts, “DOLBY ATMOS” parādās augšējā displejā.

• Dolby Atmos® kongurēšana Blu-ray disku atskaņotājā vai citā ierīcē. Blu-ray disku atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades iespējas un pārliecinieties, vai Bitu plūsma iestatījums ir “Bez kodējuma”. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitu plūsma (neapstrādāta). 2.metode. Savienojuma izveide, izmantojot optisko kabeli OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE Sistēmas Soundbar apakšpuse Optiskais kabelis (nav iekļauts komplektācijā) Sistēmas Soundbar augšpuse BD/DVD atskaņotājs/ pierīce/spēļu konsole D.IN

1. Izmantojiet optisko kabeli (nav iekļauts komplektācijā), lai savienotu sistēmas Soundbar

pieslēgvietu DIGITAL AUDIO IN (OPTICAL) ar ārējās ierīces pieslēgvietu OPTICAL OUT.

2. Ieslēdziet sistēmu Soundbar un ārējo ierīci.

3. Lai atlasītu “D.IN” režīmu, nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar korpusa

augšpusē vai tālvadības pults pogu (Avots).

4. Sistēma Soundbar sāks ārējās ierīces izejošā signāla atskaņošanu.LAT - 28

08 MOBILĀS IERĪCES PIEVIENOŠANA

1.metode. Savienojuma izveide, izmantojot Bluetooth Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skaņu bez kabeļu izmantošanas.

• Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta. VAI Sistēmas Soundbar augšpuse BT PAIRING 5 Sec SOUND MODE PAIR Mobilā ierīce Sākotnējā savienojuma izveide

• Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.

1. Nospiediet sistēmas Soundbar tālvadības pults pogu PAIR, lai ieslēgtu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Daudzfunkcionālā) un pēc tam izvēlieties “BT”. Ziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts ziņojums “BT READY”, nospiediet un vismaz 5sekundes turiet nospiestu pogu (Mikrofons ieslēgts/izslēgts) sistēmas Soundbar augšpusē, lai parādītu ziņojumu “BT PAIRING”.

2. Sarakstā, kas tiek parādīts ierīcē, izvēlieties “[AV] Samsung Soundbar Q800T”.

• Kad ir izveidots sistēmas Soundbar un mobilās ierīces savienojums, priekšējā displejā tiek parādīts ziņojums [Mobilās ierīces nosaukums] → “BT”.

3. Atskaņojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

• Kad sistēma Soundbar pirmo reizi ir pievienota mobilajai ierīcei, izmantojiet režīmu “BT READY”, lai atjaunotu savienojumu. Kā rīkoties, ja neizdodas izveidot ierīces pieslēgumu?

• Ja mobilās ierīces skaļruņu sarakstā ir kāda sistēma Soundbar (piemēram, “[AV] Samsung Soundbar Q800T”), izdzēsiet to.

• Atkārtojiet 1. un 2. darbību.LAT - 29 Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režīmā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.

• BT PAIRING: šajā režīmā sistēmai Soundbar var pievienot jaunu ierīci. (Nospiediet sistēmas Soundbar tālvadības pults pogu PAIR vai nospiediet un vismaz 5sekundes turiet nospiestu pogu (Mikrofons ieslēgts/izslēgts) sistēmas Soundbar augšpusē, kad tā darbojas režīmā “BT”.) Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.

• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18minūtes.

• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos: – Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks. – Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm. – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Sistēmu Soundbar nevar savienot ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free — brīvroku) funkciju.

• Savienojot sistēmu Soundbar ar Bluetooth ierīci, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.

• Jo tālāk viena no otras atradīsies sistēma Soundbar un Bluetooth ierīce, jo vājāka kļūs skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.

• Zonās ar sliktu signāla uztveršanas kvalitāti Bluetooth savienojums var nedarboties pareizi.

• No Bluetooth ierīces var būt dzirdamas skaņas vai tai var rasties darbības traucējumi šādos apstākļos: – ja ķermenis saskaras ar Bluetooth ierīces vai sistēmas Soundbar raiduztvērēju; – ierīce atrodas telpas stūrī vai ja tās tuvumā ir šķērslis, piemēram, siena vai cita atdaloša konstrukcija, kā rezultātā var rasties elektriskas izmaiņas; – ja uz ierīci iedarbojas radio traucējumi, ko izraisa citi izstrādājumi, kuri darbojas identiskos frekvenču diapazonos, piemēram, medicīnas iekārtas, mikroviļņu krāsnis un bezvadu LAN ierīces; – tādi šķēršļi kā durvis un sienas var pasliktināt skaņas kvalitāti, pat ja ierīces atrodas signāla darbības rādiusā.LAT - 30

• Ņemiet vērā, ka sistēmu Soundbar nevar sapārot ar citām Bluetooth ierīcēm, izmantojot Bluetooth opciju.

• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi. Bluetooth ierīces atvienošana no sistēmas Soundbar Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. Sistēmas Soundbar atvienošana no Bluetooth ierīces Nospiediet (Daudzfunkcionālā) pogu sistēmas Soundbar augšpusē vai tālvadības pults pogu (Avots), lai no režīma “BT” pārslēgtos uz citu režīmu.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”.LAT - 31 2.metode. Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu) Lai savienotu sistēmu Soundbar ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma SmartThings. Sākotnējā savienojuma izveide

1. Instalējiet un palaidiet mobilajā ierīcē (viedtālrunī vai planšetdatorā) programmu SmartThings.

2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus par sistēmas Soundbar pievienošanu.

• Dažās mobilajās ierīcēs var nebūt pieejams automātiskais uznirstošais logs (skatiet tālāk otro ekrānuzņēmumu). Ja uznirstošais logs netiek parādīts, ekrānā Home nospiediet “ ”. Sistēma Soundbar ir pievienota programmai. Palaist programmu Pievienot ierīci Automātiskais uznirstošais logs Programma SmartThingsLAT - 32 Amazon Alexa kongurēšana

• Amazon Alexa ir pakalpojums, ko nodrošina uzņēmums Amazon.

• Šis pakalpojums ir pieejams tikai dažās valodās un ne visās valstīs un reģionos. Izmantojot pakalpojumu Alexa, var atskaņot mūziku, klausīties ziņas, skatīt laika prognozes un vadīt mājas elektroierīces. Lai izmantotu pakalpojumu Amazon Alexa, ir nepieciešams Amazon konts, lai pievienotu sistēmu Soundbar ar tīmekļa starpniecību.

1. Instalējiet mobilajā ierīcē programmu SmartThings un palaidiet to.

2. Atveriet pakalpojuma Alexa kontu, izpildot programmā sniegtos norādījumus, un piesakieties

pakalpojumā. "Alexa" VAI 3 Sec Sistēmas Soundbar augšpuse

3. Izsauciet pakalpojumu Alexa vai turiet nospiestu sistēmas Soundbar (Daudzfunkcionālā) pogu

3 sekundes, lai izmantotu pakalpojumu Alexa.

• Turiet nospiestu (Daudzfunkcionālā) pogu 3 sekundes, lai izsauktu pakalpojumu Alexa. Runājiet, turot šo pogu nospiestu, lai iespējotu balss atpazīšanu.LAT - 33 Vadiet sistēmu Soundbar ar balss komandām Trigeris + komanda Pamēģiniet šādas komandas Komandu piemēri Skaļuma regulēšana “Aleksa, pagriez skaļāk.” “Aleksa, pagriez klusāk.” Amazon Music straumēšanas satura klausīšanās “Aleksa, uzliec džezu.” Atskaņošanas vadība “Aleksa, atskaņo nākamo dziesmu.” “Aleksa, izslēdz mūziku.” “Aleksa, kā sauc šo dziesmu?” Laika ziņas “Aleksa, nolasi laika ziņas.” Taimera programmēšana “Aleksa, uzliec taimeri uz 10 minūtēm.”LAT - 34 Funkcijas Tap Sound lietošana Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskaņotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.

• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija. Mobilā ierīce Programma SmartThings Sistēmas Soundbar augšpuse

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

• Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadaļā “Funkcijas Tap Sound iestatīšana”.

2. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties “Start now”.

Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

3. Atskaņojiet mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

• Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.

• Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.

• Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas. Funkcijas Tap Sound iestatīšana Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.

2. Izvēlieties ( → ) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.

3. Izvēlieties “Tap View, Tap Sound” iestatījumu Ieslēgts, lai ļautu funkcijai darboties, kad mobilā

ierīce atrodas sistēmas Soundbar tuvumā. Funkcija ir ieslēgta. PIEZĪMES

• Kad mobilā ierīce darbojas enerģijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.

• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.LAT - 35 09 SIENAS STIPRINĀJUMA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.

• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.

• Iegādājieties montāžai pie sienas paredzētās skrūves atbilstoši tās sienas veidam un biezumam, pie kuras vēlaties montēt sistēmu Soundbar. – Diametrs: M5 – Garums: ieteicamas 35mm vai garākas.

• Pievienojiet ierīces vadus ārējām ierīcēm pirms sistēmas Soundbar uzstādīšanas pie sienas.

• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no barošanas kontaktligzdas. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens. Sienas stiprinājuma komponenti Sienas stiprinājuma vadotne x 2 (M4 x L10) x 2 Skrūves turētājs Skrūve x 2 Sienas stiprinājuma kronšteins

• Sienas stiprinājuma vadotne ir jānovieto līdzeni.

• Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora. 5cm vai vairākLAT - 36

2. Salāgojiet Sienas stiprinājuma vadotnes

viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam ksējiet Sienas stiprinājuma vadotne pie sienas, izmantojot līmlenti.

• Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū. Viduslīnija Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet Sienas stiprinājuma vadotne.

3. Izmantojot piemērota izmēra urbi, izurbiet

sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapskrūvju novietojumam, pirms balsta skrūvju ieskrūvēšanas noteikti ievietojiet atverēs piemērotus enkurus vai saspiežamos stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

4. Izstumiet skrūvi (nav iekļauta komplektācijā)

caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

5. Uzstādiet 2 Sienas stiprinājuma kronšteinu

pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures. Sistēmas Soundbar aizmugure Soundbar labā malaLAT - 37

6. Uzstādiet sistēmu Soundbar ar tai

piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

7. Pabīdiet sistēmu Soundbar uz leju, kā

parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

• Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Komponents x 4 Pamatnes gumija Lai veiktu uzstādīšanu, piestipriniet sistēmas Soundbar apakšā Pamatnes gumijas, pirms novietojat sistēmu vietā virs televizora statīva. Noteikti piestipriniet Pamatnes gumijas tā, lai tās nebūtu izvirzītas no TV statīva. Skatiet tālāk redzamos attēlus. Pamatnes gumijaLAT - 38 Novietojiet sistēmu Soundbar uz televizora statīva. Mikrofons Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva. Šajā laikā novietojiet mikrofonu statīva priekšpusē, lai netraucētu balss atpazīšanu.

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.

• Nepietiekams attālums no televizora var izraisīt balss atpazīšanas un akustiskas problēmas. 11 PROGRAMMATŪRAS ATJAUNINĀŠANA Automātiskā atjaunināšana Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

• Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu. Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu. USB atjauninājumi

(OPTICAL) SERVICE DC 19V Sistēmas Soundbar apakšpuse MikroUSBpieslēgvieta uz USB adaptera kabeli (nav ietverts komplektācijā) Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus. Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.LAT - 39

1. Atveriet Samsung tīmekļa vietni

(www.samsung.com) un meklējiet modeļa nosaukumu, izmantojot klientu atbalsta izvēlnes opciju.

• Plašāka informācija par atjauninājumu ir sniegta atjauninājumu pamācībā.

2. Lejupielādējiet atjauninājuma failu (USB tips).

3. Izgūstiet arhivēto failu jaunā mapē un

nosauciet to identiski faila nosaukumam.

4. Saglabājiet izveidoto mapi USB zibatmiņā un

pievienojiet to sistēmai Soundbar.

5. Ieslēdziet sistēmu Soundbar. Pēc tam trīs

minūšu laikā izstrādājums tiks atjaunināts un displejā būs redzams ziņojums “UPDATE”.

• Atjaunināšanas laikā neizslēdziet ierīci un nenoņemiet USB zibatmiņu.

• Ja displejā netiek parādīts ziņojums “UPDATE”, atvienojiet sistēmas Soundbar strāvas vadu no kontaktligzdas un vēlreiz iespraudiet to atpakaļ ligzdā.

• Ja ierīcē ir instalēta jaunākā versija, atjaunināšana netiks veikta.

• Atkarībā no USB tipa atjaunināšana var netikt atbalstīta. Inicializācija INIT Sistēmas Soundbar augšpuse Kas sistēma Soundbar ir ieslēgta, vienlaikus nospiediet pogas (Skaļums) uz ierīces korpusa un turiet tās nospiestas vismaz 5sekundes. Displejā tiek parādīts ziņojums “INIT”, un notiek sistēmas Soundbar inicializācija. UZMANĪBU

• Visi sistēmas Soundbar iestatījumi tiek inicializēti. Veiciet šo darbību tikai tad, ja nepieciešama inicializācija.LAT - 40

12 PROBLĒMU NOVĒRŠANA

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto. Ja nav ieslēgta barošana ; Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā. Ja funkcijas nedarbojas pareizi ; Atvienojiet barošanas vadu un atkal iespraudiet to. ; Atvienojiet strāvas vadu no ārējās ierīces un mēģiniet vēlreiz. ; Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (skatiet 9. lpp.) Ja tālvadības pults nedarbojas ; Lietojiet tālvadības pulti un uzmanīgi vērojiet sistēmu Soundbar. ; Nomainiet baterijas pret jaunām. Ja sistēmas Soundbar skaņa nav dzirdama ; Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu. ; Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu. ; Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums ( ) → Iestatījumi ( ) → Skaņa → Skaņas izvade → Izvēlieties Soundbar) ; Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz. ; Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci. ; Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 39. lpp.) Ja Soundbar skaļruņa skaņa nav dzirdama ; Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Ja indikators mirgo zilā krāsā vai deg sarkanā krāsā, savienojiet sistēmu Soundbar un zemfrekvenču skaļruni no jauna. (skatiet 15. lpp.) ; Ja starp sistēmu Soundbar un zemfrekvenču skaļruni ir šķērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav šķēršļu. ; Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā. ; Atvienojiet strāvas vadu un pievienojiet to vēlreiz. Zemfrekvenču skaļrunis neskan pietiekami skaļi. ; Iespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (skatiet

; Novietojiet zemfrekvenču skaļruni sev tuvāk.LAT - 41 Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC) ; Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet20. lpp.) ; Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši. ; HDMI-CEC var nebūt aktivizēts televizorā. Ieslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ) → Iestatījumi ( )

• Vispārēji → Ārējo ierīču pārvaldnieks → Anynet+ (HDMI-CEC) DEG) ; Lai izveidotu savienojumu ar eARC, funkcija eARC TV izvēlnē ir jāiestata uz Ieslēgts. (Samsung televizors: Sākums ( ) → Iestatījumi ( ) → Skaņa → Iestatījumi ekspertiem → HDMI-eARCrežīms (Autom.)) Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI TO TV (eARC/ARC) ; Ierīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums ( ) → Iestatījumi ( ) → Skaņa → Iestatījumi ekspertiem → Digitālās izvades audioformāts) Ja Bluetooth savienojums nav iespējams ; Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz režīmu “BT PAIRING”. (Nospiediet tālvadības pults pogu PAIR vai vismaz 5 sekundes turiet nospiestu pogu (Mikrofons ieslēgts/izslēgts) uz korpusa.) ; Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno. ; Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( ) → Iestatījumi ( )

• Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts) ; Iespējams, ir atspējota automātiskā savienojuma izveide ar televizoru. Kad sistēma Soundbar ir režīmā “BT READY”, uz Soundbar tālvadības pults nospiediet pogu p un turiet to nospiestu, lai atlasītu ON-TV CONNECT. Ja redzams ziņojums OFF-TV CONNECT, vēlreiz nospiediet pogu p un turiet to nospiestu 5 sekundes, lai pārslēgtu savienojumu. ; Atvienojiet strāvas vadu, atkal pievienojiet to un mēģiniet vēlreiz. ; Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 39. lpp.) Ja Bluetooth skaņai ir zema kvalitāte ; Skaņas pārrāvumu cēlonis var būt tuvumā esošu elektroierīču darbības izraisīti radiofrekvenču traucējumi. Lai novērstu šādus radio traucējumus, novietojiet šādas ierīces tālāk no sistēmas Soundbar. Piemēram, mikroviļņu krāsnis. ; Ja savienojamā ierīce atrodas tālu no sistēmas Soundbar, skaņas kvalitāte var pazemināties. Novietojiet ierīci tuvāk sistēmai Soundbar. ; Ja kāda ķermeņa daļa saskaras ar Bluetooth raiduztvērēju vai izstrādājums ir uzstādīts uz metāla furnitūras, skaņas kvalitāte var pazemināties. Pārbaudiet uzstādīšanas un lietošanas apstākļus. Ja Wi-Fi savienojums nav iespējams ; Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs. ; Izslēdziet maršrutētāju, ieslēdziet to un mēģiniet vēlreiz. ; Ja bezvadu maršrutētāja signāls ir pārāk vājš, savienojuma izveide var nebūt iespējama. Pārvietojiet bezvadu maršrutētāju tuvāk sistēmai Soundbar vai nomainiet ierīču pozīciju, lai start tām nebūtu sķēršļu. ; Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skaļruņa tīkla iestatījumu kongurēšana.LAT - 42 Ja pakalpojums Alexa nereaģē Ja mikrofons ir izslēgts vai uztveršana ir vāja ; Nospiediet pogu (Mikrofons ieslēgts/ izslēgts) sistēmas Soundbar augšpusē, lai ieslēgtu mikrofonu. ; Balss atpazīšana var nebūt pieejama vides trokšņa dēļ. Samaziniet troksni un mēģiniet vēlreiz. Ja tīkls ir atvienots ; Tīkls var nebūt pieejams. Veiciet tīkla atkārtotu kongurēšanu. (skatiet 31. lpp.) Ja pakalpojums Alexa nav pareizi kongurēts ; Atkārtoti kongurējiet pakalpojumu Alexa, izmantojot programmu SmartThings. (skatiet 32. lpp.) ; Uzņēmuma Amazon tīmekļa vietnē pārbaudiet, kurās valstīs tiek atbalstīts pakalpojums Alexa. Pārējās valstīs šis pakalpojums nav pieejams. Ja sistēma Soundbar netiek ieslēgta, tiklīdz tiek ieslēgts televizors ; Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru. 13 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

PIRMKODA LICENCI Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.

• Šādos gadījumos var tikt iekasēta administrēšanas maksa: (a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu); (b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

• Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.LAT - 44

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specikācijas Modeļa nosaukums HW-Q800T Svars 3,6 kg Izmēri (P x A x Dz) 980,0 x 60,0 x 115,0 mm Darba temperatūras diapazons +5°C līdz +35°C Darba mitruma diapazons 10 % līdz 75 %

BT raidītāja maksimālā jauda 100 mW, 2,4 GHz – 2,4835 GHz

BEZVADU IERĪCES IZEJAS JAUDA

SRD raidītāja maksimālā jauda 25 mW, 5,725 GHz – 5,825 GHz Zemfrekvenču skaļruņa nosaukums PS-WR75BB Svars 9,8 kg Izmēri (P x A x Dz) 205,0 x 403,0 x 403,0 mm

Nominālā izvades jauda 160W

BEZVADU IERĪCES IZEJAS JAUDA

SRD raidītāja maksimālā jauda 25 mW, 5,725 GHz – 5,825 GHzLAT - 45 PIEZĪMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specikācijās.

• Svars un izmēri ir norādīti aptuveni. Uzmanību! Ieslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts. Kopējais enerģijas patēriņš gaidstāves režīmā (W) 5,2 W Wi-Fi Pieslēgvietas deaktivizēšanas metode Nospiediet uz ierīces Soundbar apakšējā paneļa pogu ID SET un turiet to 30 sekundes, lai ieslēgtu/izslēgtu Wi-Fi. Bluetooth Pieslēgvietas deaktivizēšanas metode Nospiediet uz ierīces Soundbar apakšējā paneļa pogu NETWORK un turiet to 30 sekundes, lai ieslēgtu/izslēgtu Bluetooth.

• Ar šo uzņēmums Samsung paziņo, ka šis aprīkojums atbilst Direktīvas 2014/53/ ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.samsung.com, izvēlieties Atbalsts > Meklēšanas atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu drīkst lietot visās ES valstīs. Šīs iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkcija var darboties tikai telpās.LAT - 46 [Pareiza atbrīvošanās no šī izstrādājuma baterijām] (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi. Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai. Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi) (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USBkabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi. Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem. Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem : www.samsung.com/global/ecodesign_componentLTU - 2 SAUGOS INFORMACIJA
