РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWQ800T SAMSUNG

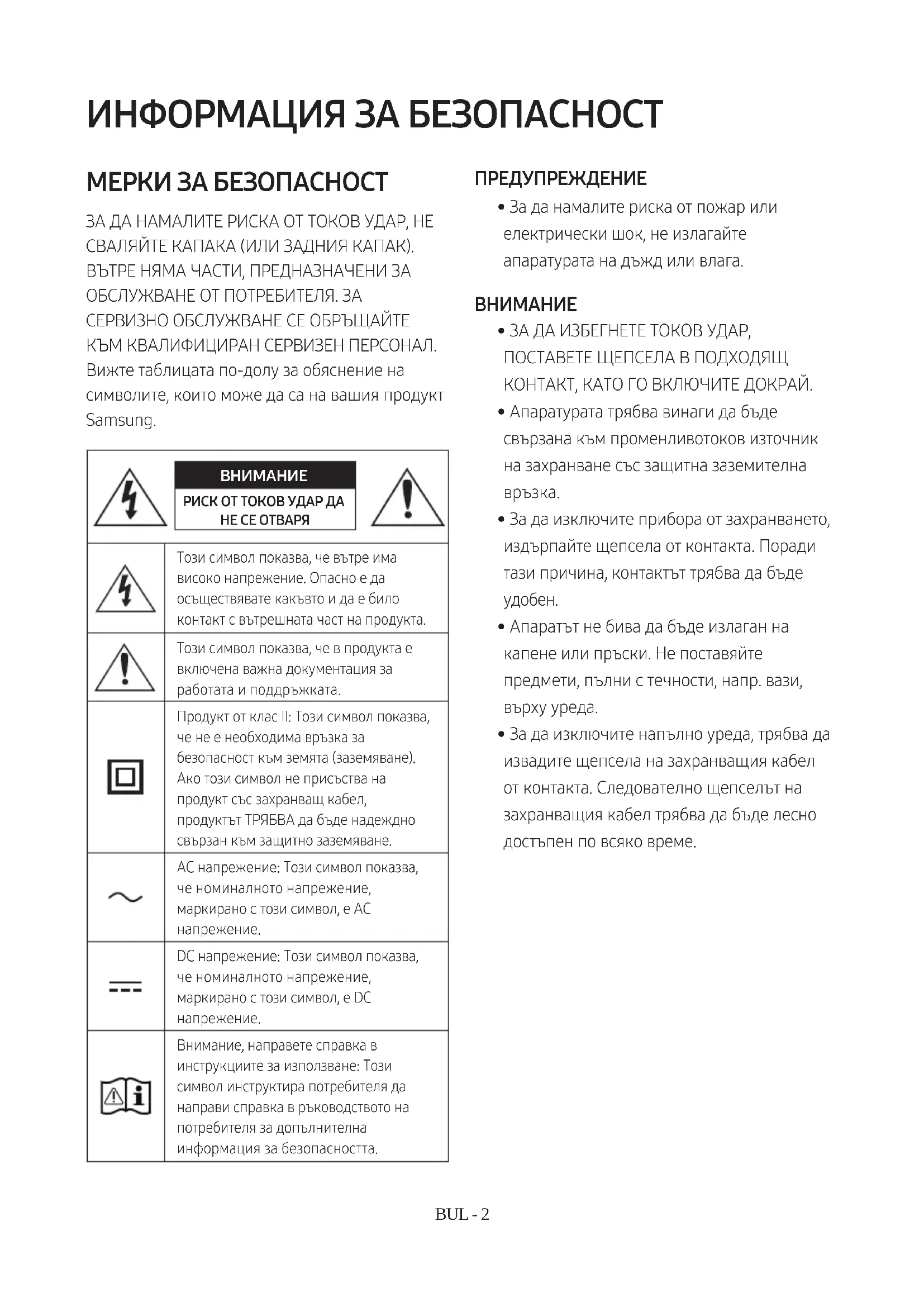

РИСК ОТ ТОКОВ УДАР ДА НЕ СЕ ОТВАРЯТози символ показва, че вътре има високо напрежение. Опасно е да осъществявате какъвто и да е било контакт с вътрешната част на продукта.Този символ показва, че в продукта е включена важна документация за работата и поддръжката.Продукт от клас II: Този символ показва, че не е необходима връзка за безопасност към земята (заземяване). Ако този символ не присъства на продукт със захранващ кабел, продуктът ТРЯБВА да бъде надеждно свързан към защитно заземяване. AC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е AC напрежение.DC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е DC напрежение.Внимание, направете справка в инструкциите за използване: Този символ инструктира потребителя да направи справка в ръководството на потребителя за допълнителна информация за безопасността. ПРЕДУПРЕЖДЕНИЕ

• За да намалите риска от пожар или електрически шок, не излагайте апаратурата на дъжд или влага.

• Апаратурата трябва винаги да бъде свързана към променливотоков източник на захранване със защитна заземителна

• За да изключите прибора от захранването, издърпайте щепсела от контакта. Поради тази причина, контактът трябва да бъде

• Апаратът не бива да бъде излаган на капене или пръски. Не поставяйте предмети, пълни с течности, напр. вази, върху уреда.

• За да изключите напълно уреда, трябва да извадите щепсела на захранващия кабел от контакта. Следователно щепселът на захранващия кабел трябва да бъде лесно достъпен по всяко време.BUL - 3 ПРЕДПАЗНИ МЕРКИ

1. Уверете се, че AC захранването в дома ви

съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен от долната страна на продукта. Инсталирайте своя продукт хоризонтално, върху подходяща основа (мебел), с достатъчно място около него за вентилация 7~10 см. Внимавайте да не бъдат покрити вентилационните отвори. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Устройството е предназначено за непрекъсната употреба. За да изключите напълно устройството, извадете адаптера за променлив ток от стенния контакт. Извадете щепсела на устройството от контакта, ако възнамерявате да не го използвате дълъг период от време.

2. По време на гръмотевични бури

изваждайте щепсела на електрозахранването от контакта. Пикове на напрежение, дължащи се на мълнии, могат да повредят уреда.

3. Не излагайте уреда на пряка слънчева

светлина или други източници на топлина. Това може да доведе до прегряване и неизправност на уреда.

4. Пазете уреда от влага (напр. вази) и

прекомерна топлина (напр. камина), или оборудване, което създава силни магнитни или електрически полета. Извадете щепсела от контакта на електрозахранването. Продуктът не е предназначен за промишлена употреба. Използвайте този продукт само за лично ползване. Ако продуктът или дискът са били съхранявани на студено, възможно е да се образува конденз. Ако транспортирате уреда през зимата, изчакайте приблизително 2 часа докато уредът достигне стайна температура, преди да го използвате.

5. Батериите, които се използват в този

продукт, съдържат химикали, които са вредни за околната среда. Не изхвърляйте батериите с общите домакински отпадъци. Не изхвърляйте батериите в огън. Не създавайте късо напрежение, не разглобявайте и не прегрявайте батериите. Ако батериите не се сменят правилно, има опасност от експлозия. Сменяйте само със същия тип или еквивалентни.BUL - 4

01 Проверка на компонентите 6 02 Описание на продукта 7 Челен панел / Горен панел на Soundbar ------------------------- 7 Долен панел на Soundbar ------------------------- 8 03 Използване на дистанционното управление на Soundbar 9 Поставяне на батериите преди използване на дистанционното управление (2 батерии размер AA) ------------------------- 9 Начин на работа с дистанционното управление

Използване на скритите бутони (бутони с повече от една функция)

Изходни спецификации за различните режими за звукови ефекти

Регулиране на силата на звука на Soundbar с дистанционното управление на телевизора ------------------------- 13 04 Свързване на Soundbar 14 Включване на захранването и устройствата

– Ръчно свързване на субуфера

– Светодиодни индикатори от задната страна на субуфера

Свързване на SWA-9000S (продава се отделно) към Soundbar

Използване на кабелна връзка към телевизора

Метод 1. Свързване с HDMI

– Свързване на телевизор, който поддържа HDMI ARC (канал за обратен звук)

Метод 2. Свързване с помощта на оптичен кабел

Използване на безжична връзка към телевизора

Свързване през Bluetooth

23BUL - 5 07 Свързване към външно устройство 25 Метод 1. Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos)

Метод 2. Свързване с помощта на оптичен кабел

08 Свързване към мобилно устройство 27 Метод 1. Свързване през Bluetooth

Метод 2. Свързване през Wi-Fi (безжична мрежа)

Конфигуриране на Alexa на Amazon

Използване на Tap Sound

09 Монтиране на стенната стойка 34 Предупреждения във връзка с монтажа

10 Монтиране на Soundbar над стойка за телевизор 36

12 Отстраняване на неизправности 39 13 Лиценз 41 14 Бележка за лиценза за отворен код 42 15 Важни бележки за обслужването 42 16 Спецификации и ръководство 43 Спецификация

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: долна страна на основното устройство на Soundbar)

• За да закупите допълнителни компоненти или незадължителни кабели, свържете се с Център за обслужване на Samsung или с Център за обслужване на клиенти на Samsung.

• За повече информация относно стенната стойка или гумения крак вижте стр. 35~37.

• Дизайнът, спецификациите и екранът на приложенията подлежат на промяна без предизвестие.

• Видът на аксесоарите може да се различава от представения на илюстрациите по-горе.BUL - 7 02 ОПИСАНИЕ НА ПРОДУКТА Челен панел / Горен панел на Soundbar Горен панел Позиционирайте продукта така, че логото SAMSUNG да е разположено отгоре.

• Натиснете (Мултифункционален) бутон, за да промените входящия източник.

• Натиснете (Мултифункционален) бутон за 3 секунди, за да извикате Alexa. При натиснат бутон кажете нещо, за да активирате гласовото разпознаване. Бутон (Сила на звука)Регулира силата на звука. Бутон (Микрофон Вкл./Изкл.)Натиснете бутона, за да включите или изключите микрофона. Дисплей Извежда състоянието и текущия режим на продукта. D.IN HDMI Wi-Fi BT

• Когато включите AC кабела, бутонът за захранването ще заработи след 4 до 6 секунди.

• Когато включите това устройство, ще минат 4 до 5 секунди, преди то да издаде звук.

• Ако се чува звук както от телевизора, така и от Soundbar, отидете на меню Настройки, за да регулирате звука на телевизора и да подмените високоговорителя на телевизора с Външ. висок..BUL - 8 Долен панел на Soundbar

DIGITAL AUDIO IN (OPTICAL) Свържете към цифровия (оптичен) изход на външно устройство. (Вижте страница 27)

SERVICE Свържете USB памет за актуализиране на софтуера на продукта.

DC 19V (Вход на захранване) Свържете AC/DC адаптера. (Вижте страница 14)

NETWORK Натиснете, за да свържете към безжична мрежа (Wi-Fi) през приложението SmartThings.

ID SET Натиснете, за да свържете безжично Soundbar към съраунд високоговорителите и субуфера. (Съраунд високоговорителят се продава отделно.)

HDMI Предава едновременно цифрови видео и аудио сигнали през HDMI кабел. Свържете към HDMI изход на външно устройство. (Вижте страница 26)

HDMI TO TV (eARC/ARC) Свържете към HDMI жак на телевизор. (Вижте страница 20)

• Когато изключвате захранващия кабел на AC/DC адаптера от стенния контакт, хващайте щепсела. Не дърпайте кабела.

• Свържете това устройство или други компоненти към променливотоков контакт само след като са установени всички връзки между компонентите.BUL - 9 03 ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ НА SOUNDBAR Поставяне на батериите преди използване на дистанционното управление (2 батерии размер AA) Плъзнете задния капак по посока на стрелката, докато не го свалите изцяло. Поставете 2 батерии AA (1,5 V), като ги ориентирате така, че поляритетът им да е правилен. Плъзнете задния капак отново на мястото му. Начин на работа с дистанционното управление VOL WOOFERSOUNDBARSOUND MODE PAIR

• Функция Auto Power Down Устройството се изключва автоматично в следните ситуации: – В D.IN / HDMI / Wi-Fi / BT режим, ако няма аудио сигнал в рамките на 18

Натиснете, за да изберете източник, свързан към Soundbar.

Заглушаване VOL WOOFER SOUND MODE PAIR Натиснете бутона (Заглушаване), за да заглушите звука. Натиснете го отново, за да отмените заглушаването.BUL - 10

• SURROUND Осигурява звуково поле, по-широко от стандартното.

• GAME PRO Предоставя стереоскопичен звук, който ви потапя в действието по време на

• ADAPTIVE SOUND Анализира съдържанието в реално време и автоматично предоставя оптимално звуково поле в зависимост от характеристиките на съдържанието.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Включете Soundbar в режим за сдвояване през Bluetooth. Натиснете бутона и изчакайте екрана „BT PAIRING“, за да свържете с ново Bluetooth устройство.

VOL WOOFER SOUNDMODEPAIR Можете също да възпроизвеждате или да поставяте музика на пауза с натискането

Натиснете обозначените области, за да изберете Нагоре/Надолу/Наляво/Надясно. Натиснете Нагоре/Надолу/Наляво/Надясно на бутона, за да изберете или настроите функции.

• Прескачане на музика Натиснете бутона Надясно, за да изберете следващия музикален файл. Натиснете бутона Наляво, за да изберете с предходния музикален файл.

• ID SET Използвайте тази опция, когато субуферът или съраунд високоговорителите не са свързани или трябва да бъдат свързани отново. Докато са изключени, натиснете и задръжте бутона Нагоре за 5 секунди, за да извършите ID SET. (Вижте страница 16.)BUL - 11

VOL WOOFER SOUND MODE PAIR Когато се натисне, последователно се показват настройваните елементи, като например TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL и VIRTUAL ON/OFF. Желаният елемент може да се регулира с помощта на бутоните Нагоре/Надолу. – За да управлявате силата на звука на високите или басовите тонове, изберете TREBLE или BASS в Настройки на звука и след това регулирайте звука в диапазона -6~+6, като използвате бутоните Нагоре/Надолу. – Натиснете и задръжте бутона (Контрол на звука) за около 5 секунди, за да регулирате звука за всяка радиочестотна лента. Можете да избирате измежду 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5kHz и 10kHz, като използвате бутоните Наляво/Надясно и всяка честота може да се регулира до настройка от -6 до +6 с помощта на бутоните Нагоре/Надолу. (Уверете се, че режим на звука е с настройка „STANDARD“.) – За да управлявате силата на звука на всеки от високоговорителите, изберете CENTER LEVEL или FRONT TOP LEVEL в Настройки на звука и след това регулирайте силата на звука до настройка в диапазона -6~+6 с помощта на бутоните Нагоре/Надолу. – Ако картината на телевизора и звукът от Soundbar не са синхронизирани, изберете SYNC в Контрол на звука и след това задайте забавяне на звука от 0~300 милисекунди с помощта на бутоните Нагоре/Надолу. – SYNC се поддържа само за някои функции. – Ако са свързани съраунд високоговорители, изберете REAR LEVEL и след това използвайте бутоните Нагоре/Надолу, за да регулирате силата на звука в диапазона от -6 до +6. – Функцията на високоговорителя VIRTUAL може да бъде ON/OFF с помощта на бутоните Нагоре/Надолу.

• Заглушаване Натиснете бутона VOL, за да заглушите звука. Натиснете го отново, за да отмените заглушаването.BUL - 12 Използване на скритите бутони (бутони с повече от една функция) Скрит бутон Страница за справки Бутон на дистанционното

WOOFER (Нагоре) Включване/изключване на дистанционното управление на телевизора (Готовност) Страница 13 Нагоре ID SET Страница 16 (Контрол на звука) 7-лентов EQ Страница 11 Изходни спецификации за различните режими за звукови ефекти

Само със субуфер С комплект субуфер и безжични задни високоговорители STANDARD

• За входни източници Dolby Atmos и DTS:X режимите за ефектите, които могат да се избират с бутона SOUND MODE, няма да са налични. (Вижте по-горе за режимите за

• Когато входният източник е Dolby Atmos®, настройката само за субуфера осигурява

• Комплектът от безжични задни високоговорители Samsung може да бъде закупен отделно. За закупуване на комплект или субуфер се обърнете към търговеца, от който сте закупили своя Soundbar.

• Съраунд високоговорителите няма да издават звук през 2-каналния изход, докато се използва режим STANDARD. За да включите звука на съраунд високоговорителите, променете режима на ефектите на SURROUND.BUL - 13 Регулиране на силата на звука на Soundbar с дистанционното управление на телевизора Регулирайте силата на звука на Soundbar с дистанционното управление на телевизора.

• Тази функция може да се използва само с ИЧ дистанционно управление. Bluetooth дистанционни управления (дистанционни управления, при които се изисква сдвояване) не се поддържат.

• Задайте за високоговорителя на телевизора настройка Външ. висок., за да използвате тази функция.

• Производители, които поддържат тази функция: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Изключете Soundbar.

2. Натиснете и задръжте бутона WOOFER за 5 секунди.

При всяко натискане и задържане на бутона WOOFER за 5 секунди режимът се променя, като последователността е следната: „SAMSUNG-TV REMOTE“ (Режим по подразбиране), „OFF-TV REMOTE“, „ALL-TV REMOTE“. Бутон на дистанционното

Дисплей Статус SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Режим по подразбиране) SAMSUNG-TV REMOTE Активирайте ИЧ дистанционно управление на телевизора Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Деактивирайте дистанционното управление на телевизора. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Активирайте ИЧ дистанционно управление на телевизора на трета страна.BUL - 14 04 СВЪРЗВАНЕ НА SOUNDBAR Включване на захранването и устройствата Използвайте захранващите компоненти, за да свържете субуфера и Soundbar към електрически контакт в следния ред:

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: долна страна на основното устройство на Soundbar)

1. Включете захранващия кабел към субуфера.

2. Първо включете захранващия кабел към AC/DC адаптера.

Включете AC/DC адаптера (със захранващия кабел) към Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) Долна страна на основното устройство на Soundbar DC 19V AC/DC адаптер Захранващ кабел

3. Свържете захранването със Soundbar и субуфера. Субуферът се свързва автоматично, когато

• Свържете захранването на субуфера преди свързване със Soundbar. Субуферът ще бъде автоматично свързан при включване на Soundbar.

• Ако извадите и поставите отново захранващия кабел в контакта, докато продуктът е включен, Soundbar се включва автоматично.

• Уверете се, че AC/DC адаптерът е поставен да лежи върху маса или на пода. Ако поставите AC/DC адаптера така, че да виси с входа за AC кабела ориентиран нагоре, в адаптера може да влязат вода или други чужди частици и това да причини неизправност на адаптера. Ръчно свързване на субуфера Преди извършване на процедурата по ръчно свързване по-долу:

• Проверете дали захранващите кабели на Soundbar и субуфера са свързани правилно.

• Уверете се, че Soundbar е изключен.

1. Изключете основното устройство Soundbar.

2. Натиснете и задръжте ID SET в задната част на субуфера за най-малко 5 секунди.

• Червеният индикатор на гърба на субуфера се изключва и синият индикатор премигва. 5 Sec Задна страна на

Мигащ бързо син светодиоден индикаторBUL - 16

3. Натиснете бутона Нагоре на дистанционното управление за 5 секунди.

• На дисплея на Soundbar за момент се извежда съобщението ID SET и след това изчезва.

• Soundbar се включва автоматично, когато ID SET завърши. ID SET SOUND MODE PAIR 5 Sec

4. Проверете дали светодиодният индикатор за връзка LINK свети постоянно в синьо (връзката

означава вкл. Светодиодният индикатор за връзка LINK спира да премигва и светва постоянно в синьо, когато е установена връзка между Soundbar и безжичния субуфер.BUL - 17 Светодиодни индикатори от задната страна на субуфера Светодиоден

Статус Описание Разделителна способност

Успешно свързване (нормална работа)

Връзката се възстановява Проверете дали захранващият кабел, свързан към основното устройство Soundbar, е включен правилно или изчакайте около 5 минути. Ако мигането продължи, опитайте ръчно да свържете със субуфера. Вижте страница 15.

Готовност (при изключено основно устройство на Soundbar) Проверете дали захранващият кабел, свързан към основното устройство Soundbar, е включен

Неуспешно свързване Свържете отново. Вижте инструкциите за ръчно свързване на стр. 15. Червен и син Мига Неизправност Вижте информацията за контакт за Центъра за обслужване на Samsung в това ръководство.

• Ако основният модул е изключен, безжичният субуфер ще премине в режим на готовност и светодиодът STANDBY в задната част ще светне в червено, след като е премигнал няколко пъти в синьо.

• Ако използвате устройство, което използва същата честота (5,8 GHz), както Soundbar, в близост до Soundbar, смущенията могат да причинят прекъсване на звука.

• Максималното разстояние на предаване на безжичния сигнал на основния модул е около 10 метра, но може да варира в зависимост от вашата работна среда. Ако между основния модул и безжичния субуфер има стоманобетонна или метална стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал.

• В безжичния субуфер има вградени антени за приемане на безжичен сигнал. Съхранявайте модулите далеч от вода и влага.

• За да си осигурите оптимално качество при слушане, уверете се, че в зоната около безжичния високоговорител за ниски честоти и модула на безжичния приемник (продава се отделно) няма препятствия.BUL - 18 Свързване на SWA-9000S (продава се отделно) към Soundbar За да постигнете истински безжичен съраунд звук, свържете комплекта от безжични задни високоговорители на Samsung (SWA-9000S - продава се отделно) към Soundbar.

1. Свържете безжичния приемащ модул към 2 съраунд високоговорителя.

– Кабелите на високоговорителите са цветно кодирани. SURROUND-LEFTID SET

2. След включване на безжичния приемащ модул в електрически контакт проверете дали е в

състояние на изчакване.

• Светодиодният индикатор LINK (син) на модула на безжичния приемник би трябвало да мига. Ако индикаторът не мига, използвайте тънка карфица, за да натиснете и задържите бутона ID SET за 5 или повече секунди. Вижте ръководството на потребителя SWA-9000S за повече подробности. ID SET

• На дисплея на Soundbar за момент се извежда съобщението ID SET и след това изчезва.

• Soundbar се включва автоматично, когато ID SET завърши. ID SET SOUNDMODE PAIR5 Sec

• Ако вашият Soundbar изпълнява музика, докато се свързва към SWA-9000S, може да чувате известни смущения от басовия високоговорител, докато се установи връзката.

4. Проверете дали LED индикаторът за свързване свети постоянно в синьо (завършено свързване).

STANDBY LINK STANDBY LINK Свети в синьо LED индикаторът за свързване спира да премигва и светва постоянно в синьо, когато се установи връзка между Soundbar и безжичния приемащ модул.

5. Ако SWA-9000S не се свърже, повторете процедурата от стъпка 2.BUL - 20

05 ИЗПОЛЗВАНЕ НА КАБЕЛНА ВРЪЗКА КЪМ ТЕЛЕВИЗОРА Метод 1. Свързване с HDMI

• Когато HDMI кабелът и оптичният кабел са свързани, първо се получава HDMI сигналът.

• За да свържете с HDMI кабела телевизора и Soundbar, уверете се, че сте свързали изводите, обозначени с ARC. В противен случай телевизорът може да не издава звук.
• Уверете се, че използвате кабел с лого за най-висока сертификация за HDMI. Освен това, уверете се, че кабелът е сертифициран високоскоростен HDMI Ethernet кабел от тип А. (ВИСОКОСКОРОСТЕН HDMI КАБЕЛ С ETHERNET) Свързване на телевизор, който поддържа HDMI ARC (канал за обратен звук) HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V Свържете с порта HDMI IN (ARC) на вашия телевизор.HDMI кабелДолна страна на SoundbarСвържете порта HDMI TO TV (eARC/ARC) на основното устройство на Soundbar.Горна страна на Soundbar TV ARC 1. При изключени Soundbar и телевизор свържете HDMI кабела, както е показано на фигурата.2. Включете Soundbar и телевизора.

3. „TV ARC“ се появява на прозореца на дисплея на основното устройство на Soundbar и

Soundbar възпроизвежда звук от телевизора. • Ако звукът от телевизора не се възпроизвежда, натиснете бутона (Мултифункционален) в горната част на Soundbar или бутона (Източник) на дистанционното управление, за да изберете режим „D.IN“. На екрана последователно се показват „D.IN“ и „TV ARC“ и звукът от телевизора се възпроизвежда.

• При свързване на телевизор, който поддържа функцията eARC, „eARC“ се появява на дисплея и се чува звук.BUL - 21

• За да свържете с eARC, функцията eARC в менюто на телевизора трябва да е зададена на включена позиция. Направете справка с ръководството за потребителя на телевизора за подробности относно настройката. (например Телевизор Samsung : Начало ( ) Настройки ( ) Звук → Експертни настройки → Режим HDMI-eARC (Авто))

• Ако „TV ARC“ не се покаже на прозореца на дисплея на основното устройство на Soundbar, проверете дали HDMI кабелът е свързан към правилния порт.

• Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

• Когато свържете чрез HDMI кабел телевизор, поддържащ HDMI ARC (канал за обратен звук), към Soundbar, можете да предавате цифрови видео и аудио данни, без използване на отделен оптичен кабел.

• Препоръчваме по възможност да използвате безжилен HDMI кабел. Ако HDMI кабелът е с жила, използвайте кабел с диаметър под 14 mm.

• Тази функция не е на разположение, ако HDMI кабелът не поддържа ARC.

• Когато звукът на предаването е кодиран в Dolby Digital и „Формат за цифров аудио изход“ на вашия телевизор е зададен на PCM, препоръчваме да промените настройката на Dolby Digital. Когато настройката на телевизора се промени, качеството на звука ще се повиши. (Телевизионното меню може да използва различни думи за Dolby Digital и PCM в зависимост от производителя на телевизора.) Метод 2. Свързване с помощта на оптичен кабел Контролен списък за проверка преди свързване

• Когато HDMI кабелът и оптичният кабел са свързани, първо се получава HDMI сигналът.

• Когато използвате оптичен кабел и клемите имат покритие, уверете се, че сте премахнали покритията. Долна страна на Soundbar OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Оптичен кабел (не е доставен)Горна страна на SoundbarBUL - 22

1. При изключени телевизор и Soundbar свържете порта на Soundbar DIGITAL AUDIO IN

(OPTICAL) и порта OPTICAL на телевизора с оптичния кабел (не е доставен), както е показано на фигурата.

(Източник) на дистанционното управление, за да изберете режим „D.IN“.

4. Звукът от телевизора се възпроизвежда от Soundbar.

Използване на функцията Q-Symphony При Q-Symphony Soundbar се синхронизира с телевизора Samsung, за да се извежда звук от две устройства за оптимален съраунд ефект. Когато се свърже Soundbar, се отваря менюто „TV+Soundbar“ под менюто Звуков изход на телевизора. Изберете съответното меню. D.IN Телевизионно

• Пример на телевизионно меню: TV име на серията + [AV] Soundbar име на серията (HDMI)

• Може да работи според кодека, поддържан от телевизора.

• Тази функция се поддържа само когато е свързан HDMI кабел или оптичен кабел (не е

• Тази функция е налична в телевизори Samsung, пуснати в продажба през 2020 г. и някои модели Soundbar.BUL - 23 06 ИЗПОЛЗВАНЕ НА БЕЗЖИЧНА ВРЪЗКА КЪМ ТЕЛЕВИЗОРА Метод 1. Свързване през Bluetooth Когато телевизор Samsung е свързан през Bluetooth, можете да чуете стерео звука, без при това да се нуждаете от кабел.

• Може да се свърже само по един телевизор Samsung.

• Може да се свърже телевизор на Samsung, който поддържа Bluetooth. Проверете спецификациите на вашия телевизор.

Горна страна на Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Първоначално свързване

1. Натиснете бутона PAIR на дистанционното управление на Soundbar, за да влезете в режим

a. Натиснете бутона (Мултифункционален) на горния панел и след това изберете „BT“. „BT“ автоматично се променя на „BT PAIRING“ след няколко секунди или се променя на „BT READY“, ако има запаметена връзка. b. Когато се появи „BT READY“, натиснете и задръжте бутона (Микрофон Вкл./Изкл.) на горния панел на Soundbar за повече от 5 секунди, за да се покаже „BT PAIRING“.

3. Изберете „[AV] Samsung Soundbar Q800T“ от списъка на екрана на телевизора.

Наличен Soundbar е показан с „Необходимост от сдвояване“ или „Сдвоен“ на списъка с Bluetooth устройства. За свързване на телевизор Samsung със Soundbar изберете съобщението и след това установете връзка.

• Когато телевизор на Samsung е свързан, [Име на телевизор] → „BT“ се появява на предния дисплей на Soundbar.

4. А сега можете да чуете звука на телевизора Samsung през Soundbar.

• След като свържете Soundbar към своя телевизор Samsung за първи път, използвайте режима „BT READY“ за повторно свързване.BUL - 24 Ако устройството не успее да се свърже

• Ако имате съществуващ Soundbar (например [AV] Samsung Soundbar Q800T) в списъка с високоговорители на телевизора Samsung, изтрийте го.

• След това повторете стъпки от 1 до 3. Прекъсване на връзката на Soundbar към телевизора Samsung Натиснете бутона (Мултифункционален) в горната част на Soundbar или бутона (Източник) на дистанционното управление, за да изберете режим, различен от „BT“.

• Прекъсването на връзката отнема време, тъй като телевизорът Samsung трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимост от модела телевизор Samsung.) Каква е разликата между BT READY и BT PAIRING?

• BT READY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди.

• BT PAIRING: В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона PAIR на дистанционното управление на Soundbar или натиснете и задръжте бутона (Микрофон Вкл./Изкл.) в горната част на Soundbar за повече от 5 секунди, докато Soundbar е в режим „BT“.) Бележки относно свързване през Bluetooth

• Разположете ново устройство в диаметър от 1 m, за да установите връзка през Bluetooth.

• Ако ви бъде поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>.

• Soundbar автоматично се изключва след 18 минути в състояние на готовност.

• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства: – Ако около Soundbar има силно електрическо поле. – Ако няколко Bluetooth устройства едновременно са сдвоени със Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

• Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат държани далеч от основното устройство на Soundbar.BUL - 25 Метод 2. Свързване през Wi-Fi Контролен списък за проверка преди свързване

• Wi-Fi връзката е налична само на телевизор Samsung.

• Проверете дали безжичният маршрутизатор (Wi-Fi) е включен и телевизорът е свързан с маршрутизатора.

• Телевизорът и Soundbar трябва да са свързани към една и съща безжична мрежа (Wi-Fi).

• Ако безжичният маршрутизатор (Wi-Fi) използва DFS канал, няма да можете да осъществите Wi-Fi връзка между телевизора и Soundbar. Свържете се с вашия доставчик на интернет услуги за подробности.

• Тъй като менютата може да се различават в зависимост от годината на производство, вижте ръководството на телевизора.

• За да свържете телевизора към Soundbar чрез Wi-Fi, първо свържете Soundbar към безжичен маршрутизатор. Вижте страница 31 за подробности относно как да осъществите Wi-Fi връзка.

1. За повече информация относно Wi-Fi връзката към Soundbar вижте страница 31, „Метод

2. Свързване през Wi-Fi (безжична мрежа)“.

2. Сменете входящия източник на телевизора чрез аудио менюто на Soundbar.

• Телевизори Samsung, предлагани на пазара от 2017 г. нататък Начало ( ) Настройки ( ) Звук Звуков изход [AV] Samsung Soundbar Q800T (Wi-Fi)BUL - 26 07 СВЪРЗВАНЕ КЪМ ВЪНШНО

Метод 1. Свързване посредством HDMI кабел (с възможност за декодиране и възпроизвеждане на Dolby Atmos) Контролен списък за проверка преди свързване

• Dolby Atmos® и DTS:X се поддържат само в режим HDMI.

• Ако опциите за Аудио изход включват Вторичен звук, уверете се, че Вторичен звук) е изключен Изкл..

• Уверете се, че съдържанието поддържа Dolby Atmos®. HDMI IN(ARC) HDMI HDMI TO TV(eARC/ARC)

HDMI OUTГорна страна на SoundbarДолна страна на SoundbarВъншно устройство HDMI HDMI кабел HDMI кабел

1. Използвайте HDMI кабел, за да свържете порта HDMI OUT на външното устройство и порта

HDMI, разположен на долната страна на Soundbar.

2. Използвайте HDMI кабел, за да свържете порта HDMI ВХОД на телевизора и порта HDMI TO

TV (eARC/ARC), разположен на долната страна на Soundbar.

3. Включете Soundbar, телевизора и външното устройство.

4. Натиснете бутона (Мултифункционален), разположен на горната страна на Soundbar, или

бутона (Източник) на дистанционното управление, след което изберете режим „HDMI“.

5. Дисплеят на Soundbar показва, че в момента е избран режим „HDMI“ и Soundbar ще започне

да възпроизвежда звуци.BUL - 27

• Когато започнете да използвате Dolby Atmos®: Ако входният източник е Dolby Atmos®, се извеждат 5.1.2-канални звуци. Когато Dolby Atmos® е активен, режимите за звукови ефекти на Soundbar, управлявани с бутона SOUND MODE, не са достъпни.

• Когато Dolby Atmos® е активирано, на горния дисплей се показва „DOLBY ATMOS“.

• Конфигуриране на Dolby Atmos® на вашия BD плейър или друго устройство Отворете опциите за аудио изход в менюто за настройки на вашия BD плейър или друго устройство и се уверете, че за Bitstream е избрана опция „Без кодиране“. Например в BD плейъра Samsung отидете в Меню Начало → Звук → Цифров изход, след което изберете Битов поток (необработен). Метод 2. Свързване с помощта на оптичен кабел OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE Долна страна на Soundbar Оптичен кабел (не е доставен) Горна страна на Soundbar BD/DVD плейър/ декодер за телевизия/ Игрова конзола D.IN

1. Използвайте оптичен кабел (не се предоставя), за да свържете DIGITAL AUDIO IN (OPTICAL)

към основното тяло на Soundbar и порта OPTICAL OUT към външното устройство.

2. Включете Soundbar и външното устройство.

3. За да изберете режим „D.IN“, натиснете бутона (Мултифункционален), разположен върху

горната страна на Soundbar, или бутона (Източник) на дистанционното управление.

4. Вашият Soundbar ще възпроизведе звуци от външното устройство.BUL - 28

Метод 1. Свързване през Bluetooth Когато мобилно устройство е свързано през Bluetooth, можете да чуете стерео звука, без при това да се нуждаете от кабел.

• Когато свържете сдвоено Bluetooth устройство при изключен Soundbar, последният се изключва автоматично. Мобилно устройство Горна страна на Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Първоначално свързване

• Когато се свържете към ново Bluetooth устройство, уверете се, че устройството е на разстояние от 1 m.

1. Натиснете бутона PAIR на дистанционното управление на Soundbar, за да влезете в режим

a. Натиснете бутона (Мултифункционален) на горния панел и след това изберете „BT“. „BT“ автоматично се променя на „BT PAIRING“ след няколко секунди или се променя на „BT READY“, ако има запаметена връзка. b. Когато се появи „BT READY“, натиснете и задръжте бутона (Микрофон Вкл./Изкл.) на горния панел на Soundbar за повече от 5 секунди, за да се покаже „BT PAIRING“.

2. На вашето устройство изберете „[AV] Samsung Soundbar Q800T“ от списъка, който се появява.

• Когато Soundbar бъде свързан към мобилното устройство, на предния дисплей се появява [Име на мобилно устройство] → „BT“.

3. Възпроизвеждайте музикални файлове от устройството, свързано през Bluetooth към Soundbar.

• След като свържете Soundbar към своето мобилно устройство за първи път, използвайте режима „BT READY“, за повторно свързване. Ако устройството не успее да се свърже

• Ако имате съществуващ Soundbar (например „[AV] Samsung Soundbar Q800T“) в списъка с високоговорители на мобилното устройство, го изтрийте.

• Повторете стъпки 1 и 2.BUL - 29 Каква е разликата между BT READY и BT PAIRING?

• BT READY: В този режим можете да се свържете отново с всеки телевизор Samsung или мобилно устройство, с който(което) сте установявали връзка преди.

• BT PAIRING: В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона PAIR на дистанционното управление на Soundbar или натиснете и задръжте бутона (Микрофон Вкл./Изкл.) в горната част на Soundbar за повече от 5 секунди, докато Soundbar е в режим „BT“.) Бележки относно свързване през Bluetooth

• Разположете ново устройство в диаметър от 1 m, за да установите връзка през Bluetooth.

• Ако ви бъде поискан ПИН код при свързване с Bluetooth устройство, въведете <0000>.

• Soundbar автоматично се изключва след 18 минути в състояние на готовност.

• Soundbar може да не извършва правилно търсене на Bluetooth или свързване при следните обстоятелства: – Ако около Soundbar има силно електрическо поле. – Ако няколко Bluetooth устройства едновременно са сдвоени със Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

• Електронните устройства може да предизвикат радиосмущения. Устройствата, които създават електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат държани далеч от основното устройство на Soundbar.

• Soundbar поддържа SBC данни (44,1kHz, 48kHz).

• вържете само към Bluetooth устройство, което поддържа функцията A2DP (AV).

• Не можете да свързвате Soundbar към Bluetooth устройство, което поддържа само функцията HF (хендсфри).

• Когато свързвате Soundbar към Bluetooth устройство, разположете устройствата възможно най-близо едно до друго.

• Колкото по-далеч се намира Soundbar от Bluetooth устройството, толкова по-лошо ще е качеството на звука. Bluetooth връзката може да бъде прекъсната, когато устройствата са извън ефективния обхват.

• Bluetooth връзката може и да не функционира според предназначението в зони със слаб

• Bluetooth устройство може да излъчи шум или да не функционира правилно в следните

– Когато корпусът е в контакт с приемника на сигнала на Bluetooth устройството или Soundbar. – По ъгли или в близост до препятствие, като например стена или преграда, при което може да настъпят промени в електрическия сигнал. – Когато е изложено на радиосмущения поради факта, че в същите честотни диапазони работят и други продукти, като медицинско оборудване, микровълнови печки и безжични LAN устройства. – Препятствия, като например врати и стени, може да повлияят на качеството на звука, дори когато устройствата се намират в пределите на ефективния обхват.BUL - 30

• Имайте предвид, че вашият Soundbar няма да може да бъде сдвоен с други Bluetooth устройства, докато се използва опцията Bluetooth.

• Това безжично устройство може да предизвика електрически смущения по време на работата си. Разкачете Bluetooth устройството от Soundbar Можете да прекъснете връзката на Bluetooth устройството с Soundbar. За инструкции, проверете ръководството за потребителя на Bluetooth устройството.

• Връзката с Soundbar ще бъде прекъсната.

• Когато Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей. Прекъсване на връзката на Soundbar към Bluetooth устройството Натиснете бутона (Мултифункционален), разположен на горната страна на Soundbar, или бутона (Източник) на дистанционното управление, за да превключите режима от „BT“.

• Разкачването отнема време, защото Bluetooth устройството трябва да получи отговор от Soundbar. (Времето за разкачване може да е различно в зависимост от Bluetooth устройството)

• Когато Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей.BUL - 31 Метод 2. Свързване през Wi-Fi (безжична мрежа) За да свържете Soundbar към мобилно устройство през безжична мрежа (Wi-Fi), се изисква приложение SmartThings. Първоначално свързване

1. Инсталирайте и пуснете приложението SmartThings през вашето мобилно устройство

(смартфон или таблет).

2. Следвайте инструкциите на екрана на приложението, за да добавите Soundbar.

• Възможно е на някои устройства да не се появи автоматичният изскачащ прозорец (втората екранна снимка по-долу). Ако изскачащият прозорец не се появи, натиснете „ “ на екран Home. Soundbar е добавен към приложението. Стартиране на приложението Добавяне на

SmartThingsBUL - 32 Конфигуриране на Alexa на Amazon

• Amazon Alexa е услуга, предоставяна от Amazon.

• Тази услуга се предлага само на някои езици, но не и за други държави или региони. С помощта на Alexa можете да възпроизвеждате музика, да слушате новини, да гледате прогнози за времето и да управлявате домакински уреди. За използването на Alexa на Amazon е необходим акаунт в Amazon, за да свържете Soundbar с

1. Инсталирайте приложението SmartThings на мобилното си устройство и след това го

2. Въведете акаунта си в Alexa, като следвате инструкциите на приложението и след това

да използвате услугата Alexa.

• Натиснете (Мултифункционален) бутон за 3 секунди, за да извикате Alexa. При натиснат бутон кажете нещо, за да активирате гласовото разпознаване.BUL - 33 Използване на гласови команди за управление на Soundbar Задействане + команда Какво да направите Пример за гласова команда Управление на силата на звука „Alexa, увеличи звука.“ „Alexa, намали звука.“ Слушане на поточно съдържание от Amazon Music „Alexa, пусни малко джаз музика“ Управление на възпроизвеждането „Alexa, пусни следващата песен.“ „Alexa, спри музиката.“ „Alexa, коя е тази песен?“ Информация за времето „Alexa, какво е времето?“ Задаване на график за таймера „Alexa, задай таймера на 10 минути.“BUL - 34 Използване на Tap Sound Докоснете Soundbar с мобилното си устройство, за да се възпроизведе звукът на съдържанието на мобилното устройство през Soundbar.

• В зависимост от мобилното устройство тази функция може да не се поддържа.

• Тази функция е съвместима само с мобилни устройства Samsung с Android 8.1 или по-нова версия. Мобилно устройство

1. Включете функцията Tap Sound на мобилното устройство.

• За подробности относно включването на функцията вижте „Настройка на функцията Tap Sound“ по-долу.

2. Докоснете Soundbar с мобилното устройство. Изберете „Започни сега“ в изведения

прозорец със съобщение. Чрез Bluetooth се установява връзка между мобилното устройство и Soundbar.

3. Възпроизвеждайте звука на съдържанието на мобилното устройство през Soundbar.

• Тази функция свързва чрез Bluetooth мобилно устройство към Soundbar чрез разпознаване на вибрацията, която възниква при контакт на устройството със Soundbar.

• Уверете се, че мобилното устройство не докосва остър ъгъл на Soundbar. Soundbar или мобилното устройство може да се надраскат или повредят.

• Препоръчва се мобилното устройство да бъде покрито с калъф. Леко натиснете широката площ в горната част на Soundbar, без да прилагате прекомерна сила.

• За да използвате тази функция, актуализирайте приложението SmartThings до най-новата версия. В зависимост от версията на приложението функцията може да не се поддържа. Настройка на функцията Tap Sound Използвайте приложението SmartThings, за да включите функцията Tap View, Tap Sound.

1. On the mobile device, run the SmartThings app.

2. Изберете ( → ) от екрана на приложението SmartThings, отворен на мобилното устройство.

3. За „Tap View, Tap Sound“ задайте Вкл., за да работи функцията, когато до Soundbar се

приближи мобилно устройство. Функцията е включена.

• Когато мобилното устройство е в енергоспестяващ режим, функцията Tap Sound не работи.

• Функцията Tap Sound може да не работи, ако в близост до Soundbar има устройства, които причиняват радиосмущения, например електрически устройства. Устройствата, които причиняват радиосмущения, трябва да бъдат поставяни на достатъчно разстояние от Soundbar.BUL - 35 09 МОНТИРАНЕ НА

Предупреждения във връзка

• Монтирайте само на вертикална стена.

• Не монтирайте на място с висока температура или влажност.

• Проверете дали стената е достатъчно здрава, за да издържи теглото на продукта. Ако не е, подсилете я или изберете друго място за монтаж.

• Купете и използвайте закрепващи винтове или дюбели, подходящи за вашия тип стена (мазилка, метал, дърво и т.н.). Ако е възможно, закрепете опорните винтове към греди в стената.

• Закупете винтове за стенен монтаж в съответствие с типа и дебелината на стената, на която желаете да монтирате Soundbar. – Диаметър: M5 – Дължина: препоръчва се дължина от 35 mm или по-голяма.

• Свържете кабелите от устройството към външни устройства, преди да монтирате Soundbar на стената.

• Преди да монтирате устройството, уверете се, че то е изключено и щепселът му е изваден от контакта. В противен случай може да се получи електрически удар. Компоненти за стенен монтаж Водач за стенна стойка x 2 (M4 x L10) x 2 Държач-винт Винт x 2 Скоба за стенна стойка

1. Поставете Водач за стенна стойка върху

повърхността на стената.

• Водач за стенна стойка трябва да е

• Ако телевизорът ви е монтиран към стената, монтирайте Soundbar най- малко на 5 см под телевизора. 5 см или повечеBUL - 36

2. Подравнете Централната линия на Водач

за стенна стойка с центъра на Вашия телевизор (ако монтирате Soundbar под телевизора) и след това фиксирайте Водач за стенна стойка на стената с помощта на тиксо.

• Ако не монтирате под телевизор, поставете Централна линия в центъра на зоната за монтиране. Централна линия

3. Пъхнете върха на химикал или подострен

молив през центъра на изображенията A-TYPE във всеки край на водача, за да маркирате отворите за поддържащите винтове, след това махнете Водач за стенна стойка.

4. размер, пробийте отвор в стената върху

• Ако маркировките не съвпадат на позициите на гредите, поставете подходящи анкери или дюбели в отворите, преди да поставите опорните винтове. Ако използвате анкери или дюбели, уверете се, че отворите, които пробивате, са достатъчно големи за анкерите или дюбелите, които

5. Вкарайте винт (не е доставен) през всеки

Държач-винт и след това завинтете всеки винт здраво в отвора за опорен винт.

6. Монтирайте 2 Скоба за стенна стойка в

правилната ориентация от долната страна на Soundbar, като използвате 2 Винта.

• При сглобяването се уверете, че закачалката на Скоби за стенна стойка е разположена зад задната част на Soundbar. Задна страна на Soundbar Десен край на SoundbarBUL - 37

7. Монтирайте Soundbar с прикрепените

Скоби за стенна стойка, като закачите Скоби за стенна стойка на Държач- винтовете на стената.

8. Плъзнете Soundbar надолу, както е

показано по-долу, така че Скоби за стенна стойка да застанат стабилно във Държач-

• Поставете Държач-винтовете в широката (долна) част на Скоби за стенна стойка и след това приплъзнете надолу Скоби за стенна стойка, за да могат Скоби за стенна стойка стабилно да легнат на Държач-

За монтажа прикрепете Гумени крака към долната страна на Soundbar, преди да го поставите на позиция над стойката за телевизор. Уверете се, че сте поставили Гумени крака по такъв начин, че да не се подават извън краищата на стойката на телевизора. Вижте фигурата

Както е показано на фигурата, подравнете центъра на Soundbar спрямо центъра на телевизора и внимателно поставете Soundbar на стойката за телевизора. Едновременно с това поставете микрофона отпред на стойката, за да не пречи на гласовото разпознаване.

Десен край на Soundbar

• Уверете се, че Soundbar е поставен върху хоризонтална и стабилна повърхност.

• Недостатъчното разстояние от телевизора може да причини проблеми с разпознаването на гласа и акустични проблеми. 11 АКТУАЛИЗАЦИЯ

Автоматична актуализация Когато през Soundbar се установи връзка с интернет, софтуерните актуализации се извършват автоматично, дори когато Soundbar е изключен.

• За да се използва функцията Автоматична актуализация, Soundbar трябва да е с установена връзка с интернет. Wi-Fi връзката със Soundbar ще бъде прекъсната при изключване на захранващия кабел на Soundbar или при прекъсване на захранването. Ако захранването бъде прекъснато, когато се възстанови или когато включите отново захранващия кабел, включете Soundbar и след това установете отново връзка с интернет. Актуализация чрез USB

(OPTICAL) SERVICE DC 19V Долна страна на Soundbar Micro USB към кабел на USB адаптер (не е доставен) Възможно е в бъдеще Samsung да предлага актуализации за фърмуера на системата Soundbar. Когато има налична актуализация, можете да актуализирате Soundbar чрез свързване на USB флаш паметта, съдържаща актуализирания фърмуер, към порта SERVICE на Soundbar.BUL - 39

1. Отидете на уебсайта на Samsung

(www.samsung.com) → потърсете името на модела от опцията на менюто за поддръжка на клиенти.

• За повече информация относно актуализациите вижте Ръководството за надграждане.

2. Изтеглете файла за надграждане (USB тип).

3. Разархивирайте файла, за да създадете

папка с името на файла.

4. Запазете създадената папка на USB

носител и след това го свържете към Soundbar.

5. Включете Soundbar. След това продуктът

се актуализира в продължение на максимум 3 минути, като се извежда съобщението „UPDATE“.

• По време на актуализацията не го изключвайте и не вадете USB

• Ако на прозореца на дисплея не се появи „UPDATE“, извадете захранващия кабел от Soundbar и след това го включете отново.

• Когато е била инсталирана най-новата версия, не се извършва никаква актуализация.

• В зависимост от типа USB има вероятност да не се поддържат актуализации. Инициализация INIT Горна страна на Soundbar При включен Soundbar натиснете едновременно бутоните (Сила на звука) на устройството за поне 5 секунди. На дисплея се извежда „INIT“ и Soundbar се инициализира.

• Всички настройки на Soundbar са инициализирани. Уверете се, че сте извършили това само ако се налага инициализация.BUL - 40 12 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Преди да потърсите помощ, проверете следното. В случай че не се включва ; Проверете дали захранващият кабел на Soundbar е поставен правилно в

Ако функциите не работят правилно ; Извадете захранващия кабел и го поставете отново. ; Извадете захранващия кабел от външното устройство и опитайте отново. ; Ако няма сигнал, Soundbar автоматично се изключва след определен период от време. Включете го от бутона за включване/изключване. (Вижте страница 9.) В случай че дистанционното управление

; Опитайте да използвате дистанционното управление, като обърнете внимание, че Soundbar трябва да е наблизо. ; Подменете батериите с нови. В случай че Soundbar не възпроизвежда

; Звукът от Soundbar е прекалено слаб или заглушен. Регулирайте силата на звука. ; Когато е свързано външно устройство (декодер за телевизия, Bluetooth устройство, мобилно устройство и т.н.), регулирайте силата на звука на външното устройство. ; За изходящ звук от телевизора изберете Soundbar. (Телевизор Samsung: Начало ( ) → Настройки ( ) → Звук → Звуков изход → Изберете Soundbar) ; Свързването на кабела към Soundbar не бива да е хлабаво. Извадете кабела и го свържете отново. ; Извадете захранващия кабел изцяло, свържете отново и включете захранването. ; Стартирайте продукта и опитайте отново. (Вижте страница 39.) В случай че не се възпроизвежда звук през високоговорителя на субуфера ; Проверете дали светодиодният индикатор на гърба на субуфера свети в синьо. Свържете Soundbar и субуфера, ако индикаторът мига в синьо или е светнал в червено. (Вижте страница 15.) ; Може да възникне проблем, ако между Soundbar и субуфера има препятствие. Преместете устройствата на място, далеч от препятствия. ; Други разположени наблизо устройства, които изпращат радиочестотни сигнали, могат да прекъснат връзката. Дръжте високоговорителя далеч от такива устройства. ; Извадете щепсела и го поставете отново. Силата на звука на високоговорителя на субуфера е прекалено ниска ; Първоначалната сила на звука на съдържанието, което възпроизвеждате, може да е ниска. Опитайте да регулирате нивото на субуфера. (Вижте страница 11.) ; Поставете високоговорителя на субуфера по-близо до вас.BUL - 41 В случай че телевизорът не е свързан през HDMI TO TV (eARC/ARC) ; Проверете дали HDMI кабелът е правилно свързан с ARC клемата. (Вижте страница20.) ; Възможно е да не може да бъде установена връзка заради свързаното външно устройство (декодер за телевизия, телевизионна игрова конзола и т.н.). Свържете директно към Soundbar. ; HDMI-CEC може и да не се активира на телевизора. Включете CEC от менюто на телевизора. (Телевизор Samsung: Начало ( ) → Настройки ( ) → Общи

• Диспечер на външни устройства → Anynet+ (HDMI-CEC) ВКЛ.) ; За да свържете с eARC, функцията eARC в менюто на телевизора трябва да е зададена на включена позиция. (Телевизор Samsung: Начало ( ) → Настройки ( ) → Звук → Експертни настройки → Режим HDMI-eARC (Авто)) Няма звук при включване на телевизора в режим HDMI TO TV (eARC/ARC) ; Вашето устройство не може да възпроизведе входния сигнал. Променете аудио изхода на телевизора на PCM или Dolby Digital. (За телевизор Samsung: Начало ( ) → Настройки ( ) → Звук → Експертни настройки → Формат за цифров аудио изход) В случай че не е възможно да се установи връзка през Bluetooth ; Когато се свързва ново устройство, за установяване на връзка включете „BT PAIRING“. (Натиснете бутона PAIR на дистанционното управление или натиснете бутона (Микрофон Вкл./Изкл.) на устройството поне за 5 секунди.) ; Ако Soundbar е свързан към друго устройство, първо прекъснете връзката на това устройство, за да смените устройството. ; Свържете го отново, като за да установите връзка трябва да премахнете списъка с високоговорители, свързани през Bluetooth. (Телевизор Samsung: Начало ( ) → Настройки ( ) → Звук → Звуков изход → Списък на Bluetooth високоговорители) ; Автоматичното свързване на телевизор може да е деактивирано. Докато Soundbar е в режим „BT READY“, натиснете и задръжте бутона p на дистанционното управление на Soundbar за 5 секунди, за да изберете ON-TV CONNECT. Ако видите OFF-TV CONNECT, натиснете и задръжте бутона p за 5 секунди, за да промените

; Извадете щепсела и го поставете отново, след това опитайте пак. ; Стартирайте продукта и опитайте отново. (Вижте страница 39.) В случай на накъсване на звука, предаван през Bluetooth ; Звукът може да се накъсва поради смущения, предизвикани от радио честоти или електронни устройства, намиращи се наблизо. Такива устройства трябва да се намират далеч от Soundbar, за да се избегнат радиосмущения. Пример: микровълнови

; Тъй като устройството, което е свързано, се намира далеч от Soundbar, звукът може да се накъса. Преместете устройството близо до Soundbar. ; Ако част от вашето тяло е в контакт с Bluetooth предавател или продуктът е монтиран на метална повърхност, възможно е звукът да се накъса. Проверете монтажната среда и условията за употреба. В случай че не е възможно да се установи Wi-Fi връзка ; Проверете дали безжичният рутер е

; Изключете рутера, включете го и след това опитайте отново. ; Когато сигналът на безжичния рутер е прекалено слаб, възможно е да не може да бъде установена връзка. Преместете рутера близо до Soundbar или коригирайте монтажната позиция, така че да няма препятствия. ; Ако безжичният рутер е нов, ще трябва да преконфигурирате мрежовите настройки на високоговорителя.BUL - 42 Ако Alexa не отговаря Когато микрофонът е изключен или приема лошо звука ; Натиснете бутона (Микрофон Вкл./ Изкл.) в горната част на Soundbar, за да активирате микрофона. ; Гласовото разпознаване може да е невъзможно поради наличието на странични шумове. Намалете нивото на шума и опитайте отново. Когато връзката към мрежата е прекъсната ; Мрежата може да не е налична. Конфигурирайте мрежата отново (Вижте страница 31) Когато Alexa не е конфигурирана правилно ; Конфигурирайте Alexa отново, като използвате приложението SmartThings. (Вижте страница 32) ; Проверете поддържаните от Alexa държави на уебсайта на Amazon. Услугата не се предлага в тези държави. В случай че Soundbar не се включи веднага след включването на телевизора ; Когато изключите Soundbar, докато гледате телевизия, се деактивира синхронизирането на захранването с телевизора. Първо изключете телевизора. 13 ЛИЦЕНЗ Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Софтуерът Spotify е предмет на лицензи от трети страни, които се намират тук: Лицензи за www.spotify.com/connect/ third-party-licenses.

ОТВОРЕН КОД За да изпратите запитвания и заявки по въпроси, свързани с отворените кодове, свържете се със Samsung Open Source (http://opensource.samsung.com) 15 ВАЖНИ

• Цифрите и илюстрациите в това ръководство за потребителя са предоставени само за справка и могат да се различават от действителния изглед на

• Же да се начисли такса за администриране, ако: (a) е извикан техник по ваше настояване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя) (b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).

• Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е било работа или посещение вкъщи.BUL - 44 16 СПЕЦИФИКАЦИИ И РЪКОВОДСТВО Спецификация Наименование на модела HW-Q800T Тегло 3,6 кг Размери (Ш x В x Д) 980,0 x 60,0 x 115,0 мм Диапазон на работна температура +5 °C до +35 °C Диапазон на работна влажност 10 % до 75 %

Изходяща мощност (30W x 4) + (20W x 2) + 10W + 160W Поддържани формати за възпроизвеждане Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при Wi-Fi връзка 100 mW при 2,4 GHz – 2,4835 GHz, 200mW при 5,15 GHz – 5,25 GHz, 100 mW при 5,25GHz – 5,35 GHz и 5,47 GHz – 5,725GHz ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при BT връзка 100 mW при 2,4 GHz – 2,4835 GHz ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при SRD връзка 25 mW при 5,725 GHz – 5,825 GHz Наименование на субуфера PS-WR75BB Тегло 9,8 кг Размери (Ш x В x Д) 205,0 x 403,0 x 403,0 мм

Изходяща мощност 160W ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при SRD връзка 25 mW при 5,725 GHz – 5,825 GHzBUL - 45

• Samsung Electronics Co., Ltd си запазва правото да променя спецификацията без предизвестие.

• Теглото и размерите са приблизителни. Предпазни мерки: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично. Обща консумация на енергия в режим на готовност (W) 5,2W Wi-Fi Метод за деактивиране на порт Натиснете бутона ID SET на долния панел на Soundbar за 30 секунди, за да включите или изключите Wi-Fi. Bluetooth Метод за деактивиране на порт Натиснете бутона NETWORK на долния панел на Soundbar за 30 секунди, за да включите или изключите Bluetooth.

• С настоящото Samsung декларира, че това оборудване съответства на Директива 2014/53/EС. Пълният текст на ЕС декларацията за съответствие можете да намерите на следния интернет адрес: http://www.samsung.com – отворете Поддръжка> Търсене в „Поддръжка на продуктите“ и въведете името на модела. С това оборудване може да се работи във всички държави от ЕС. WLAN (Wi-Fi или SRD) функцията при 5 GHz на това оборудване може да се използва само на закрито.BUL - 46 [Правилно изхвърляне на батериите в този продукт] (Налично в страни със системи за разделно сметосъбиране) Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО. Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната среда. За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии. Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване) (Налично в страни със системи за разделно сметосъбиране) Tози знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси. Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие. За информация относно ангажиментите на Samsung по отношение на околната среда и специфичните за продукта регулаторни задължения, например REACH, WEEE, батерии, посетете: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ РЕГЛАМЕНТ (ЕС) 2019/1782 НА КОМИСИЯТА Изисквания за екопроектиране за външни електрозахранващи устройства : www.samsung.com/global/ecodesign_componentCRO - 2 SIGURNOSNE INFORMACIJE SIGURNOSNA UPOZORENJA DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG
