BEDIENUNGSANLEITUNG HWQ800T SAMSUNG

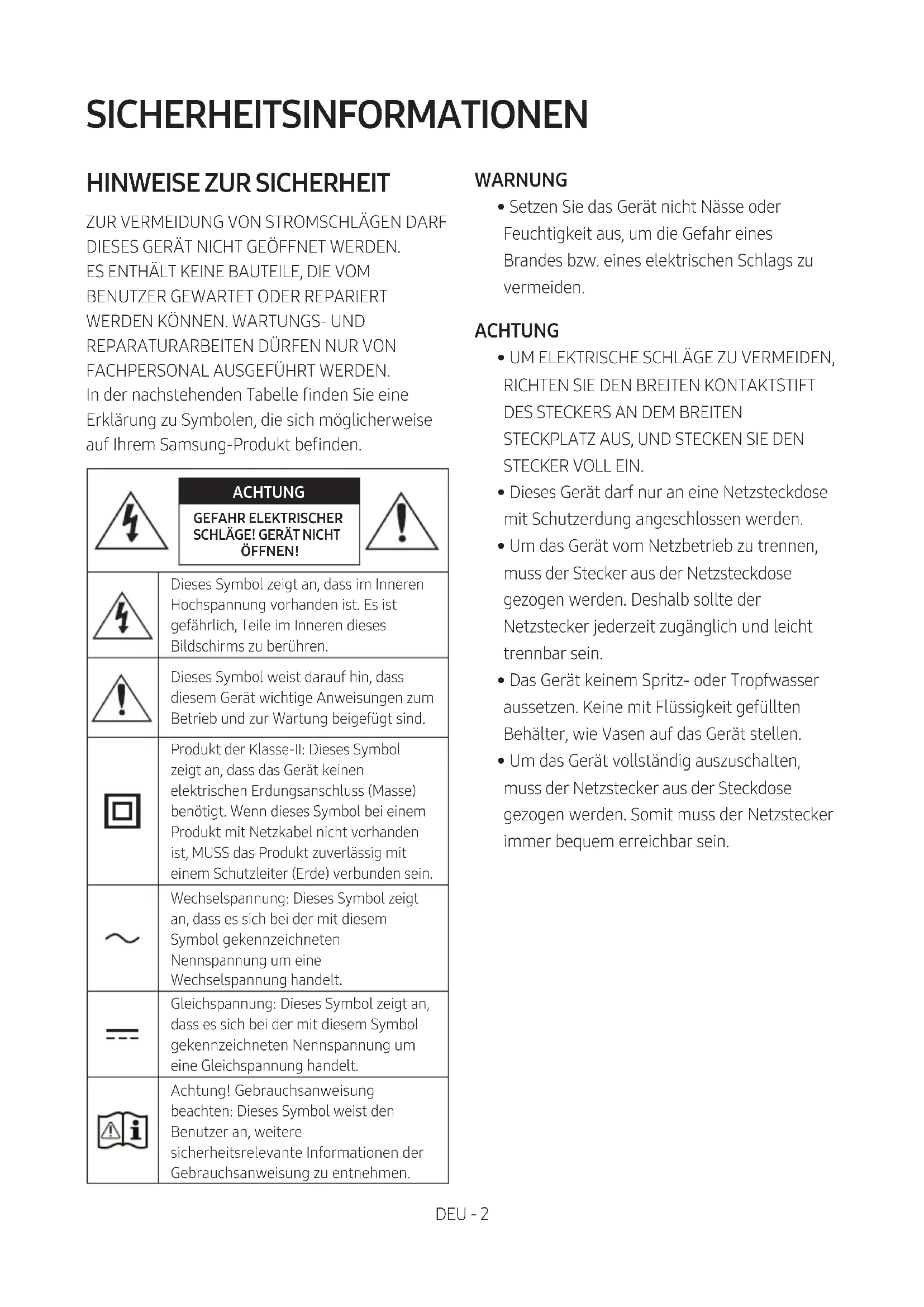

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - 3 HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 INHALT 01 Überprüfen der Komponenten 6 02 Produktübersicht 7 Bedienfeld auf der Vorder-/Oberseite der Soundbar ------------------------- 7 Unteres Bedienfeld der Soundbar ------------------------- 8 03 Verwendung der Fernbedienung der Soundbar 9 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 9 So verwenden Sie die Fernbedienung

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 13 04 Verbinden der Soundbar 14 Anschließen des Stroms und der Geräte

– Manuelles Anschließen des Subwoofers

– LED-Anzeigeleuchten auf der Rückseite des Subwoofers

Verbinden des SWA-9000S (separat erhältlich) mit einer Soundbar

05 Verwendung einer Kabelverbindung mit dem Fernseher 20 Methode 1. Verbindung mit HDMI

– Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt

Methode 2. Verbindung mit einem optischen Kabel

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 23 Methode 1. Verbindung per Bluetooth

25DEU - 5 07 Verbinden eines externen Geräts 26 Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos)

Methode 2. Verbindung mit einem optischen Kabel

08 Verbinden eines Mobilgeräts 28 Methode 1. Verbindung per Bluetooth

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)

Kongurieren von Amazon Alexa

Verwendung von Tap Sound

09 Installieren der Wandhalterung 35 Vorsichtsmaßnahmen bei der Installation

Komponenten der Wandhalterung

10 Installieren der Soundbar über einem TV-Standfuß 37 Bestandteil

12 Fehlerbehebung 40 13 Lizenz 42 14 Bekanntmachung zu Open Source Lizenzen 43 15 Wichtige Hinweise zum Kundendienst 43 16 SpezikationenundLeitfaden 44 Technische daten

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien Subwoofer x 2 Stromkabel (Subwoofer, Soundbar) Netzadapter (Soundbar) HDMI-Kabel x 2 (M4 x L10) x 2 Wandhalterungsführung Aufhängungsschraube Schraube x 2 x 4 Wandhalterung Gummifuß

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung oder den Gummifuß nden Sie auf den Seiten 35~37.

• Design, Spezikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.DEU - 7 02 PRODUKTÜBERSICHT Bedienfeld auf der Vorder-/Oberseite der Soundbar Bedienfeld auf der Oberseite Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

(Multi-Funktion)-Taste

• Drücken Sie im Standby-Modus die (Multi-Funktion)-Taste, um die Soundbar einzuschalten.

• Drücken Sie die (Multi-Funktion)-Taste, um die Eingangsquelle zu ändern.

• Drücken Sie die (Multi-Funktion)-Taste 3 Sekunden lang, um Alexa aufzurufen. Sprechen Sie bei gedrückter Taste, um die Spracherkennung zu aktivieren. (Lautstärke)-TasteStellt die Lautstärke ein. (Mikrofon Ein/Aus)-TasteDrücken Sie Taste, um das Mikrofon ein- oder auszuschalten. Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. D.IN HDMI Wi-Fi BT

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.

• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.

• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.DEU - 8 Unteres Bedienfeld der Soundbar

DIGITAL AUDIO IN (OPTICAL) Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Siehe Seite 27)

SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren.

DC 19V (Stromversorgungseingang) Verbinden Sie den Netzadapter. (Siehe Seite 14)

NETWORK Drücken Sie hier, um über die SmartThings-App eine Verbindung zu einem drahtlosen Netzwerk (Wi-Fi) herzustellen.

ID SET Drücken Sie hier, um die Soundbar drahtlos mit den Surround-Lautsprechern und einem Subwoofer zu verbinden. (Der Surroundlautsprecher ist separat erhältlich.)

HDMI Gibt digitale Video- und Audiosignale gleichzeitig über ein HDMI-Kabel ein. Für die Verbindung mit dem HDMI-Ausgang eines externen Gerätes. (Siehe Seite 26 )

HDMI TO TV (eARC/ARC) Verbindung mit dem HDMI-Anschluss eines Fernsehers. (Siehe Seite 20)

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 9

03 VERWENDUNG DER FERNBEDIENUNG

DER SOUNDBAR Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück. So verwenden Sie die Fernbedienung VOL WOOFERSOUNDBARSOUND MODE PAIR

Strom VOL WOOFER SOUND MODE PAIR Schaltet die Soundbar ein und aus.

• Auto Power Down-Funktion Das Gerät schaltet sich in den folgenden Situationen automatisch aus: – Im D.IN / HDMI / Wi-Fi / BT-Modus, wenn es 18 Minuten lang kein Audiosignal gibt.

VOL WOOFER SOUND MODE PAIR Quelle Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

Stummschaltung VOL WOOFER SOUND MODE PAIR Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.DEU - 10

SOUND MODE VOL WOOFER SOUND MODE PAIR Sie können den gewünschten Sound-Modus auswählen, indem Sie STANDARD, SURROUND, GAME PRO oder ADAPTIVE SOUND auswählen.

• STANDARD Gibt den Originalton aus.

• SURROUND Liefert ein breiteres Schallfeld als der Standard.

• GAME PRO Liefert einen stereoskopischen Ton, mit dem Sie beim Spielen in die Handlung eintauchen können.

• ADAPTIVE SOUND Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Drücken Sie die Taste und warten Sie auf den „BT PAIRING“-Bildschirm, um ein neues Bluetooth-Gerät zu verbinden.

Wiedergabe / Pause VOL WOOFER SOUNDMODEPAIR Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

VOL WOOFER SOUND MODE PAIR Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Verwenden Sie diese Option, wenn der Subwoofer oder die Surroundlautsprecher nicht angeschlossen sind oder erneut angeschlossen werden müssen. hHalten Sie im ausgeschalteten Zustand die Taste Oben 5 Sekunden lang gedrückt, um ID SET auszuführen. (Siehe Seite 16)DEU - 11

Soundsteuerung VOL WOOFER SOUND MODE PAIR Wenn Sie diese Taste drücken, werden die Einstelloptionen wie TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL und VIRTUAL ON/OFF nacheinander angezeigt. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. – Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound- Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen +6~+6 an. – Drücken Sie die Taste (Soundsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „STANDARD“ eingestellt ist.) – Um die Lautstärke der einzelnen Lautsprecher zu steuern, wählen Sie CENTER LEVEL oder FRONT TOP LEVEL in den in Sound-Einstellungen und passen Sie dann die Lautstärke mit Hilfe der Tasten Oben/Unten zwischen +6~+6 an. – Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie SYNC in der Klangsteuerung aus und stellen Sie dann mit den Oben/ Unten-Tasten die Tonverzögerung auf 0~300 Millisekunden ein. – SYNC wird nur bei einigen Funktionen unterstützt. – Falls Surroundlautsprecher angeschlossen sind, wählen Sie REAR LEVEL und verwenden Sie dann die Tasten Oben/Unten, um die Lautstärke in einem Bereich von -6 bis +6 einzustellen. – Die Lautsprecherfunktion VIRTUAL kann unter Verwendung der Tasten Oben/Unten auf ON/OFF gestellt werden.

VOL WOOFER SOUNDMODEPAIR WOOFER (BASS)- LAUTSTÄRKE SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

VOL WOOFER SOUNDMODEPAIR LAUTSTÄRKE SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stummschaltung Drücken Sie die Taste VOL , um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.DEU - 12 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 13 Oben ID SET Seite 16 (Klangsteuerung) 7-Band EQ Seite 11 Ausgabe-spezikationenfürdieunterschiedlichensound-effekt-modi Effekt Eingang Ausgang Nur mit Subwoofer Mit Subwoofer und drahtlosem Rücklautsprecherkit STANDARD

• Bei den Eingangsquellen Dolby Atmos und DTS:X sind die Effektmodi, die mit der Taste SOUND MODE ausgewählt werden können, nicht verfügbar. (Siehe oben für die Effektmodi.)

• Wenn die Eingangsquelle Dolby Atmos® ist, bietet die Konguration nur mit Subwoofer einen

3.1.2-Kanal-Ton, während die Konguration mit dem Subwoofer und einem drahtlosen

Rücklautsprecherkit einen 5.1.2-Kanal-Ton bietet.

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Zum Kauf eines Kits oder des Subwoofers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.

• Die Surroundlautsprecher erzeugen keine Töne für die 2-Kanal-Ausgabe, während der Modus STANDARD verwendet wird. Um den Ton für die Surround-Lautsprecher zu aktivieren, ändern Sie den Effektmodus auf SURROUND.DEU - 13 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „SAMSUNG-TV REMOTE“ (Standardmodus), „OFF-TV REMOTE“, “ALL-TV REMOTE”. Fernbedienungstaste Anzeige Status SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Standardmodus) SAMSUNG-TV REMOTE Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Die TV-Fernbedienung deaktivieren. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 14

04 VERBINDEN DER SOUNDBAR

Anschließen des Stroms und der Geräte Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden Reihenfolge an eine Steckdose anzuschließen:

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

1. Schließen Sie das Stromkabel an den Subwoofer an.

POWER Rückseite des Subwoofers Stromkabel

2. Schließen Sie das Netzkabel zuerst an den AC/DC-Adapter an.

Schließen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) Unterer Teil des Soundbar-Hauptgeräts DC 19V Netzadapter Stromkabel

3. Verbinden Sie die Stromversorgung mit der Soundbar und dem Subwoofer. Der Subwoofer wird

automatisch verbunden, wenn die Soundbar eingeschaltet ist. Blau ist eingeschaltetDEU - 15 HINWEISE

• Schließen Sie den Subwoofer an die Stromversorgung an, bevor Sie ihn an die Soundbar anschließen. Der Subwoofer wird beim Einschalten der Soundbar automatisch angeschlossen.

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.

• Achten Sie darauf, dass der Netzadapter ach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen. Manuelles Anschließen des Subwoofers Bevor Sie den nachfolgenden manuellen Anschlussvorgang durchführen:

• Überprüfen Sie, ob die Stromkabel für die Soundbar und den Subwoofer richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar ausgeschaltet ist.

1. Schalten Sie das Soundbar-Hauptgerät aus.

2. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt. 5 Sec Rückseite des Subwoofers Rückseite des Subwoofers Blinkt schnell in blauDEU - 16

3. Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. ID SET SOUND MODE PAIR 5 Sec

4. Prüfen Sie, ob die LINK-LED dauerhaft blau leuchtet (Verbindung abgeschlossen).

Blau ist eingeschaltet Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet dauerhaft blau, wenn eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.DEU - 17 LED-Anzeigeleuchten auf der Rückseite des Subwoofers LED Status Beschreibung Auösung Blue Ein Erfolgreich verbunden (normaler Betrieb)

Blinken Wiederherstellen der Verbindung Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist oder warten Sie etwa 5 Minuten. Wenn das Blinken anhält, versuchen Sie, den Subwoofer manuell anzuschließen. Siehe Seite 15. Rot Ein Standby (bei ausgeschaltetem Hauptgerät der Soundbar) Überprüfen Sie, ob das an der Soundbar-Haupteinheit angeschlossene Stromkabel richtig angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Anweisungen für einen manuellen Anschluss nden Sie auf der Seite 15. Rot und blau Blinken Störung Beachten Sie die Kontaktinformationen in diesem Handbuch für das Samsung Servicezentrum. HINWEISE

• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. ACHTUNG

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist.DEU - 18 Verbinden des SWA-9000S (separat erhältlich) mit einer Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-9000S, separat erhältlich) von Samsung an Ihre Soundbar anschließen.

1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher.

– Die Lautsprecherkabel sind farbcodiert. SURROUND-LEFTID SET

2. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nachdem es an eine

Steckdose angeschlossen worden ist.

• Die LINK LED-Anzeige (blau) an dem drahtlosen Empfängermodul sollte blinken. Falls die Anzeige nicht blinkt, verwenden Sie einen dünnen Stift, um die Taste ID SET für 5 Sekunden oder länger zu drücken. Weitere Informationen nden Sie in der Bedienungsanleitung des SWA-9000S. ID SET

3. Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. ID SET SOUNDMODE PAIR5 Sec ACHTUNG

• Wenn die Soundbar Musik abspielt, während sie mit der SWA-9000S eine Verbindung herstellt, hören Sie möglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird.

4. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

STANDBY LINK STANDBY LINK Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen Empfangsmodul eine Verbindung besteht.

5. Wenn der SWA-9000S nicht angeschlossen ist, wiederholen Sie den Vorgang ab Schritt 2.DEU - 20

05 VERWENDUNG EINER KABELVERBINDUNG

Methode 1. Verbindung mit HDMI ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.
• Stellen Sie sicher, dass Sie ein Kabel mit dem Premium HDMI-Zertizierungslogo verwenden. Stellen Sie außerdem sicher, dass das Kabel ein zertiziertes Hochgeschwindigkeits-HDMI-Ethernet-Kabel vom Typ A ist. (HOCHGESCHWINDIGKEITS-HDMI-KABEL MIT ETHERNET) Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V Mit dem HDMI IN (ARC)-Anschluss Ihres Fernsehgeräts verbinden.HDMI-KabelUnterseite der SoundbarVerbinden mit dem HDMI TO TV (eARC/ARC)-Anschluss am Soundbar-Hauptgerät.Oberseite der Soundbar TV ARC

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie

in der Abbildung gezeigt an.2. Schalten Sie die Soundbar und den Fernseher ein.

3. Das Displayfenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und der Ton des Fernsehers wird

von der Soundbar ausgegeben.

• Wenn der Ton des Fernsehers nicht zu hören ist, drücken Sie die (Multi-Funktion)-Taste auf der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um den „D.IN“-Modus auszuwählen. Der Bildschirm zeigt nacheinander „D.IN“ und „TV ARC“ an und der Ton des Fernsehers wird abgespielt.
• Beim Verbinden eines TV, der die eARC-Funktion unterstützt, wird „eARC“ auf dem Display angezeigt und der Ton ist zu hören.DEU - 21

• Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. Weitere Einzelheiten zu der Einstellung nden Sie im TV-Benutzerhandbuch. (z.B. Samsung- TV : Home ( ) Einstellung ( ) Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))

• Wenn im Displayfenster des Soundbar-Hauptgeräts nicht „TV ARC“ angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Port angeschlossen ist.

• Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern. HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI- Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.

• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI- Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.) Methode 2. Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. Unterseite der Soundbar OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Optisches Kabel (nicht mitgeliefert)Oberseite der SoundbarDEU - 22

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN

(OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-

Taste auf der Fernbedienung, um den „D.IN“-Modus auszuwählen.

4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verwenden der Q-Symphony-Funktion Bei der Q-Symphony wird die Soundbar mit einem Samsung Fernsehgerät synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar verbunden ist, erscheint das Menü „TV+Soundbar“ unter dem Tonausgabe-Menü des Fernsehgeräts. Wählen Sie das entsprechende Menü aus. Menü des Fernsehgeräts ODER Optisches Kabel (nicht mitgeliefert) HDMI-Kabel D.IN

• Beispiel für Menü des Fernsehgeräts: TV Serienbezeichnung + [AV] Soundbar Serienbezeichnung (HDMI) HINWEISE

• Kann entsprechend des von dem Fernsehgerät unterstützten Codecs betrieben werden.

• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) verbunden ist.

• Diese Funktion ist bei Samsung Fernsehgeräten verfügbar, die 2020 veröffentlicht wurden, sowie bei einigen Soundbar-Modellen.DEU - 23

06 VERWENDUNG EINER DRAHTLOSEN

VERBINDUNG MIT DEM FERNSEHER

Methode 1. Verbindung per Bluetooth Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.

• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezikation Ihres Fernsehgeräts. ODER Oberseite der Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den „BT PAIRING“-

Modus zu gelangen. (ODER) a. Drücken Sie die Taste (Multi-Funktion) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wechselt automatisch innerhalb weniger Sekunden zu „BT PAIRING“ oder wechselt zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Sobald „BT READY“ erscheint, halten Sie die (Mikrofon Ein/Aus) -Taste auf dem Bedienfeld auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

2. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Home ( ) Einstellung ( ) Ton Tonausgabe Bluetooth-Lautsprecherliste [AV] Samsung Soundbar Q800T (Bluetooth))

3. Wählen Sie „[AV] Samsung Soundbar Q800T“ aus der Liste auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

• Wenn der Samsung-TV verbunden ist, erscheint [TV-Name] → „BT“ auf der vorderen Anzeige der Soundbar.

4. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Samsung-TV verbunden haben, verwenden Sie zum erneuten Verbinden den Modus „BT READY“.DEU - 24 Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar Q800T) haben, löschen Sie diese.

• Wiederholen Sie dann die Schritte 1 bis 3. Trennen der Soundbar vom Samsung-TV Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „BT“ auszuwählen.

• Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.) Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde.

• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Mikrofon Ein/ Aus) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 25 Methode 2. Verbinden per Wi-Fi Checkliste vor dem Verbinden

• Die Wi-Fi-Verbindung ist nur bei einem Samsung TV verfügbar.

• Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.

• Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.

• Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-F-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.

• Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen können, schlagen Sie im Benutzerhandbuch des Fernsehers nach.

• Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunächst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 31 nden Sie Details zum Herstellen einer Wi-Fi-Verbindung.

1. Weitere Informationen zur WLAN-Verbindung mit der Soundbar nden Sie auf Seite 31

„Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“.

2. Ändern Sie die Eingangsquelle des Fernsehers im Audio-Menü auf die Soundbar.

• Samsung-Fernsehermodelle,die2017oderspäterveröffentlichtwurden Home ( ) Einstellung ( ) Ton Tonausgabe [AV] Samsung Soundbar Q800T (Wi-Fi)DEU - 26

07 VERBINDEN EINES EXTERNEN GERÄTS

Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos) Checkliste vor dem Verbinden

• Dolby Atmos® und DTS:X werden nur im HDMI-Modus unterstützt.

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie sicher, dass sekundäres Audio ausgeschaltet ist.

• Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen. HDMI IN(ARC) HDMI HDMI TO TV(eARC/ARC)

(OPTICAL)SERVICEDC 19V

HDMI OUTOberseite der SoundbarUnterseite der SoundbarExternes Gerät HDMI HDMI-Kabel HDMI-Kabel

1. Verwenden Sie ein HDMI-Kabel zum Verbinden des HDMI OUT-Ports am externen Gerät und des

HDMI-Ports unten an der Soundbar.

2. Verwenden Sie ein HDMI-Kabel zum Verbinden des HDMI IN-Ports des Fernsehers und des HDMI

TO TV (eARC/ARC)-Ports auf der Unterseite der Soundbar.

3. Schalten Sie die Soundbar, den Fernseher und das externe Gerät ein.

4. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste

(Quelle) auf der Fernbedienung zur Auswahl des Modus „HDMI“.

5. Auf dem Display der Soundbar wird angezeigt, dass aktuell der Modus „HDMI“ ausgewählt ist und

die Soundbar beginnt mit der Wiedergabe von Tönen.DEU - 27 HINWEISE

• Wenn Sie Dolby Atmos® verwenden: Wenn die Eingangsquelle Dolby Atmos® ist, wird 5.1.2 Kanal ausgegeben. Wenn Dolby Atmos® aktiv ist, sind die Sound-Effekt-Modi der Soundbar, die durch die Taste SOUND MODE gesteuert werden, nicht verfügbar.

• Bei Aktivierung von Dolby Atmos® wird „DOLBY ATMOS“ im oberen Display angezeigt.

• KongurierenvonDolbyAtmos®anIhremBD-PlayerodersonstigenGeräten. Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenü Ihres BD-Players oder eines anderen Gerätes und stellen Sie sicher, dass „No Encoding“ für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton)→ Digitaler Ausgang und wählen Sie dann Bitstream (unverarbeitet). Methode 2. Verbindung mit einem optischen Kabel OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) Oberseite der Soundbar BD / DVD-Player / Settop- Box / Spielekonsole D.IN

1. Verwenden Sie ein optisches Kabel (nicht mitgeliefert), um DIGITAL AUDIO IN (OPTICAL) an der

Soundbar und den OPTICAL OUT-Anschluss am externen Gerät zu verbinden.

2. Schalten Sie die Soundbar und das externe Gerät ein.

3. Zum Auswählen des „D.IN“-Modus drücken Sie die Taste (Multi-Funktion) an der Oberseite der

Soundbar oder die Taste (Quelle) auf der Fernbedienung.

4. Ihre Soundbar wird Töne aus dem externen Gerät ausgeben.DEU - 28

08 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. Mobilgerät ODER Oberseite der Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den „BT PAIRING“-

Modus zu gelangen. (ODER) a. Drücken Sie die Taste (Multi-Funktion) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wechselt automatisch innerhalb weniger Sekunden zu „BT PAIRING“ oder wechselt zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Sobald „BT READY“ erscheint, halten Sie die (Mikrofon Ein/Aus) -Taste auf dem Bedienfeld auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, um „BT PAIRING“ anzuzeigen.

2. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar Q800T“.

• Wenn die Soundbar mit dem Mobilgerät verbunden ist, erscheint [Name des mobilen Geräts] → „BT“ auf der vorderen Anzeige.

3. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie zum erneuten Verbinden den Modus „BT READY“. Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. „[AV] Samsung Soundbar Q800T“) haben, löschen Sie diese.

• Wiederholen Sie die Schritte 1 und 2.DEU - 29 Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In diesem Modus können Sie einen beliebigen Samsung-TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde.

• BT PAIRING: In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Mikrofon Ein/ Aus) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).

• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.

• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: – Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist – In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand bendet, an dem elektrische Änderungen auftreten können. – Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte. – Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.DEU - 30

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen. Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den Modus von „BT“ umzuschalten.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.DEU - 31 Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk) Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (Wi-Fi) ist die SmartThings-App erforderlich. Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet).

2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen.

• Die automatische Pop-up-Anzeige (der zweite Screenshot unten) wird auf einigen Geräten eventuell nicht angezeigt. Falls das Pop-up-Fenster nicht angezeigt wird, drücken Sie auf “ ” auf dem Home Screen. Die Soundbar wird zu der App hinzugefügt. App ausführen Gerät hinzufügen Automatische Pop-up-Meldung SmartThings- AppDEU - 32 KongurierenvonAmazonAlexa

• Amazon Alexa ist ein von Amazon bereitgestellter Dienst.

• Dieser Dienst ist nur in einigen Sprachen verfügbar, aber nicht in anderen Ländern oder Regionen. Mit Alexa können Sie Musik wiedergeben, Nachrichten hören, Wetterberichte erhalten und Haushaltsgeräte steuern. Zum Verwenden von Amazon Alexa wird ein Amazon-Konto benötigt, um über das Netzwerk eine Verbindung mit der Soundbar herzustellen.

1. Installieren Sie die SmartThings-App auf Ihrem Mobilgerät und starten Sie sie dann.

2. Rufen Sie das Alexa-Konto auf, indem Sie die Anweisungen in der App befolgen, und melden Sie

sich dann bei dem Dienst an. "Alexa" ODER 3 Sec Oberseite der Soundbar

3. Rufen Sie Alexa auf oder drücken Sie die (Multi-Funktion)-Taste an der Soundbar 3Sekunden

lang, um den Alexa-Dienst zu nutzen.

• Drücken Sie die (Multi-Funktion)-Taste 3 Sekunden lang, um Alexa aufzurufen. Sprechen Sie bei gedrückter Taste, um die Spracherkennung zu aktivieren.DEU - 33 Verwenden Sie Stimmbefehle zum Steuern der Soundbar Auslöser+Befehl Sachen zum Versuchen Beispiele dafür, was gesagt wird Lautstärkeregelung „Alexa, lauter.“ „Alexa, leiser.“ Anhören von Streaming-Inhalten von Amazon Music „Alexa, spiele Jazzmusik“ Wiedergabesteuerung „Alexa, spiele nächsten Song.“ „Alexa, stoppe die Musik.“ „Alexa, was ist dieses Lied?“ Wetterinformationen „Alexa, wie ist das Wetter?“ Timer-Zeitplanung „Alexa, stelle einen Timer für 10 Minuten.“DEU - 34 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um den Ton des Inhalts auf dem Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Mobilgerät SmartThings-App Oberseite der Soundbar

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Details zum Aktivieren der Funktion nden Sie nachfolgend unter „Einstellen der Tap Sound- Funktion“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten

Nachrichtenfenster. Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie den Ton des Inhalts auf dem Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Einstellen der Tap Sound-Funktion Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie ( → ) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die

Nähe der Soundbar bewegt wird. Die Funktion wird eingeschaltet. HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 35 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.

• Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

• Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

• Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten. – Durchmesser: M5 – Länge: 35 mm oder länger werden empfohlen.

• Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten der Wandhalterung Wandhalterungsführung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Wandhalterungsführung

• Die Wandhalterungsführung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 36

2. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen

spitzen Bleistift durch die Mitte der A-TYPE- Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Wandhalterungsführung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im

Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterungen mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 37

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterungen sicher auf den Aufhängungsschrauben ruhen.

• Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruhen. 10 INSTALLIEREN DER SOUNDBAR

STANDFUSS Bestandteil x 4 Gummifuß Zum Installieren bringen Sie die Gummifüße an der Unterseite der Soundbar an, bevor Sie sie über dem TV-Standfuß positionieren. Vergewissern Sie sich, dass Sie die Gummifüße so anbringen, dass sie nicht über die Kanten des TV-Ständers hinausragen. Siehe die folgende Abbildung. GummifußDEU - 38 Platzieren Sie die Soundbar auf einen TV-Ständer. Mikrofon Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Positionieren Sie das Mikrofon zu diesem Zeitpunkt an der Vorderseite des Standfußes, um die Spracherkennung nicht zu beeinträchtigen.

Rechtes Ende der Soundbar HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei Spracherkennung und Akustik verursachen. 11 SOFTWARE- UPDATE Automatisches Update Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschließen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet. USB-Update

(OPTICAL) SERVICE DC 19V Unterseite der Soundbar Micro-USB auf USB-Adapterkabel (nicht im Lieferumfang enthalten) SamsungwirdmöglicherweiseinZukunft Updates für die System-Firmware der Soundbar anbieten. Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB- Laufwerk, das die Update-Firmware enthält, an den SERVICE-Anschluss der Soundbar anschließen.DEU - 39

1. Weitere Informationen nden Sie auf der

Samsung Website (www.samsung.com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.

• Weitere Informationen zur Aktualisierung nden Sie in der Aktualisierungsanleitung.

2. Laden Sie die Aktualisierungsdatei (USB-Typ)

3. Entzippen Sie die Datei, um einen Ordner mit

dem Dateinamen zu erstellen.

4. Speichern Sie den erstellten Ordner auf

einem USB-Stick und schließen Sie ihn dann an die Soundbar an.

5. Schalten Sie die Soundbar ein. Das Produkt wird

innerhalb von 3 Minuten aktualisiert, während die Meldung „UPDATE“ angezeigt wird.

• Schalten Sie sie während des Updates nicht aus und entfernen Sie den USB- Stick nicht.

• Falls „UPDATE“ nicht im Displayfenster angezeigt wird, trennen Sie das Netzkabel der Soundbar und schließen Sie es erneut an.

• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.

• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt. Initialisierung INIT Oberseite der Soundbar Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. „INIT“ wird in der Anzeige angezeigt und die Soundbar wird initialisiert. ACHTUNG

• Alle Einstellungen der Soundbar werden initialisiert. Achten Sie darauf, dies nur auszuführen, wenn die Initialisierung erforderlich ist.DEU - 40 12 FEHLERBEHEBUNG Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren. Falls der Strom nicht eingeschaltet wird ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Falls die Funktionen nicht richtig funktionieren ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Entfernen Sie das Netzkabel vom externen Gerät und versuchen Sie es erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 9.) Falls die Fernbedienung nicht funktioniert ; Bedienen Sie die Fernbedienung unter genauer Beobachtung der Soundbar. ; Ersetzen Sie die Batterien durch neue. Falls kein Ton aus der Soundbar ausgegeben wird ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 39.) Falls aus dem Subwoofer-Lautsprecher kein Ton ausgegeben wird ; Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige blau blinkt oder rot wird. (Siehe Seite 15.) ; Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist. ; Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern. ; Entfernen Sie den Netzstecker und schließen Sie ihn wieder an. Die Subwoofer-Lautstärke ist zu niedrig ; Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Siehe Seite 11.) ; Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran.DEU - 41 Falls das Fernsehgerät nicht per HDMI TO TV (eARC/ARC) verbunden ist ; Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Siehe Seiteh20.) ; Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt. ; HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Home ( ) → Einstellung ( ) → Allgemein → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN) ; Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto)) Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI TO TV (eARC/ARC) ; Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Home ( ) → Einstellung ( ) → Ton → Experteneinstellungen → Format des digitalen Audioausgangs) FallsdieBluetooth-Verbindungnichtmöglich ist ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Mikrofon Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung- TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Die automatische TV-Verbindung kann deaktiviert sein. Währen sich die Soundbar im Zustand „BT READY“ bendet, halten Sie die Taste p auf der Fernbedienung der Soundbar 5 Sekunden lang gedrückt, um ON-TV CONNECT auszuwählen. Wenn Sie OFF-TV CONNECT sehen, halten Sie die p-Taste erneut 5 Sekunden lang gedrückt, um die Auswahl umzuschalten. ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 39.) Falls es zu Unterbrechungen des Bluetooth- Tons kommt ; Die Töne können aufgrund von Störungen durch Hochfrequenz oder elektronische Geräte in der Nähe brechen. Halten Sie solche Geräte von der Soundbar fern, um Funkstörungen zu vermeiden. Beispiel: Mikrowellenherde. ; Da das zu verbindende Gerät weit von der Soundbar entfernt ist, kann es zu Tonunterbrechungen kommen. Bewegen Sie das Gerät in die Nähe der Soundbar. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, könnte es zu Tonunterbrechungen kommen. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. FallsdieWi-Fi-Verbindungnichtmöglichist ; Prüfen Sie, ob Ihr Wireless-Router eingeschaltet ist. ; Schalten Sie den Router aus, schalten Sie ihn wieder ein und versuchen Sie es dann erneut. ; Wenn das Signal des Wireless-Routers zu schwach ist, ist die Verbindung eventuell nicht möglich. Bewegen Sie den Router in die Nähe der Soundbar oder passen Sie die Einbauposition so an, dass es keine Hindernisse gibt. ; Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu kongurieren.DEU - 42 Falls Alexa nicht antwortet Wenn das Mikrofon ausgeschaltet ist oder sein Empfang schlecht ist ; Drücken Sie die (Mikrofon Ein/Aus)- Taste an der Oberseite der Soundbar, um das Mikrofon zu aktivieren. ; Die Spracherkennung könnte aufgrund der Umgebungsgeräusche nicht verfügbar sein. Reduzieren Sie die Geräusche und versuchen Sie es erneut. Wenn das Netzwerk getrennt ist ; Das Netzwerk ist eventuell nicht verfügbar. Kongurieren Sie das Netzwerk neu. (Siehe Seite 31) WennAlexanichtkorrektkonguriertist ; Kongurieren Sie Alexa mit der SmartThings-App neu. (Siehe Seite 32) ; Prüfen Sie auf der Website von Amazon die Länder, in denen Alexa unterstützt wird. Der Dienst ist in diesen Ländern nicht verfügbar. Falls die Soundbar nicht sofort nach dem Einschalten des Fernsehgeräts eingeschaltet wird ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. 13 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Die Spotify Software ist Gegenstand einer Drittanbieter Lizenz, die Sie unter folgender Adresse nden: www.spotify.com/connect/third-party- licenses.

• Weitere Informationen über Spotify Connect nden Sie auf www.spotify.com/connectDEU - 43 14 BEKANNTMACHUNG

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com) 15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 44

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-Q800T Gewicht 3,6 kg Abmessungen (B × H × T) 980,0 x 60,0 x 115,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (30W x 4) + (20W x 2) + 10W + 160W Unterstützte Wiedergabeformate Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Wi-Fi max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz, 200mW bei 5,15GHz – 5,25GHz, 100mW bei 5,25GHz – 5,35GHz & 5,47GHz – 5,725GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

BT max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

SRD max. Transmitterleistung 25mW bei 5,725GHz – 5,825GHz Subwoofername PS-WR75BB Gewicht 9,8 kg Abmessungen (B × H × T) 205,0 x 403,0 x 403,0 mm VERSTÄRKER Nennausgangsleistung 160W

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

SRD max. Transmitterleistung 25mW bei 5,725GHz – 5,825GHzDEU - 45 HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen. Vorsicht: Die Soundbar wird automatisch neu gestartet, wenn Sie das Wi-Fi aus-/einschalten. Gesamtstromverbrauch im Bereitschaftszustand (W) 5,2W Wi-Fi Anschlussdeaktivierungsmethode Halten Sie die Taste ID SET auf der Unterseite der Soundbar 30 Sekunden lang gedrückt, um das Wi-Fi ein-/auszuschalten. Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste NETWORK auf der Unterseite der Soundbar 30 Sekunden lang gedrückt, um das Bluetooth ein-/auszuschalten.

• Samsung erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com. Geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Geräts kann nur in Innenräumen betrieben werden.DEU - 46 [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

• Šią funkciją palaikantys gamintojai: „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“
