NÁVOD K OBSLUZE HWQ800T SAMSUNG

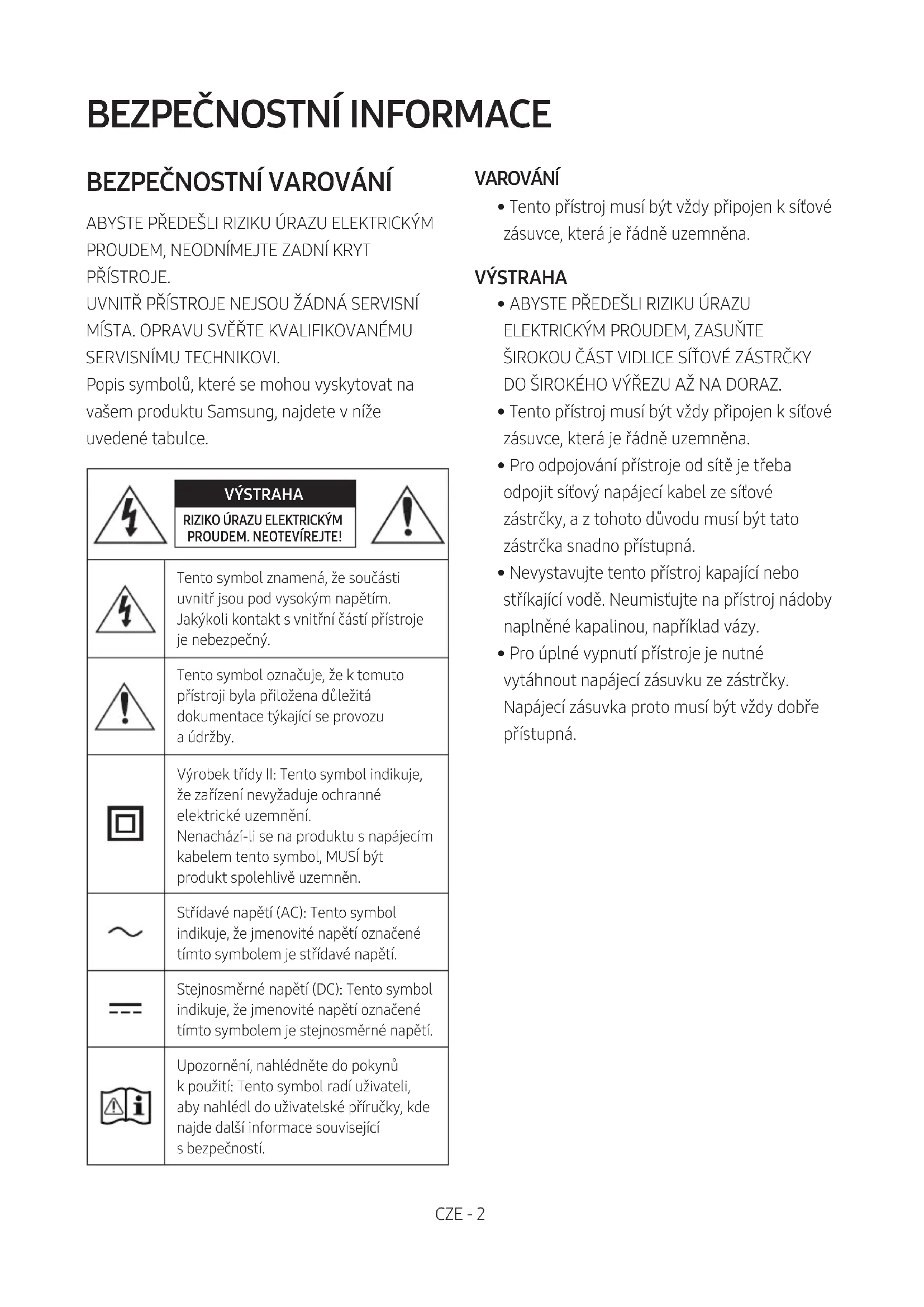

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - 3 BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.CZE - 4 OBSAH 01 Kontrola komponent 6 02 Přehled produktu 7 Přední panel/horní panel zařízení Soundbar ------------------------- 7 Dolní panel zařízení Soundbar ------------------------- 8

Používání dálkového ovladače zařízení Soundbar

Vložení baterií před používáním dálkového ovladače (2baterie AA) ------------------------- 9 Jak používat dálkový ovladač

Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ------------------------- 13 04 Připojení zařízení Soundbar 14 Zapojení napájení a zařízení

– Ruční připojení subwooferu

– LED kontrolky na zadní straně subwooferu

Připojení sady SWA-9000S (prodává se samostatně) k Soundbaru

05 Používání kabelového připojení ktelevizoru 20 Metoda č.1. Připojení pomocí HDMI

– Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel)

Metoda č.2. Připojení pomocí optického kabelu

06 Používání bezdrátového připojení ktelevizoru 23 Metoda č.1. Připojení přes Bluetooth

Metoda č.2. Připojení přes Wi-Fi

25CZE - 5 07 Připojení externího zařízení 26 Metoda č.1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat apřehrávat Dolby Atmos)

Metoda č.2. Připojení pomocí optického kabel

08 Připojení mobilního zařízení 28 Metoda č.1. Připojení přes Bluetooth

Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)

09 Instalace nástěnného držáku 35 Podmínky instalace

Součástky pro upevnění na stěnu

10 Instalace zařízení Soundbar nad stojanem televizoru 37 Komponenta

11 Aktualizace softwaru 38 Automatická aktualizace

12 Odstraňování potíží 40 13 Licence 42 14 Poznámka k licenci otevřeného softwaru 43 15 Důležité upozornění k servisu 43 16 Technické údaje a další informace 44 Technické údaje

44CZE - 6 01 KONTROLA KOMPONENT VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka zařízení Soundbar Dálkový ovladač / baterie kzařízení Soundbar Subwoofer x 2 Napájecí kabel (Subwoofer, Soundbar) Adaptér AC/DC (Soundbar) Kabel HDMI x 2 (M4 x L10) x 2 Průvodce upevněním na stěnu Držák šroubu Šroub x 2 x 4 Držák pro upevnění na stěnu Pryžová podložka

• Další informace týkající se napájecího zdroje aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče ozákazníky společnosti Samsung.

• Více informací održáku pro upevnění na stěnu nebo pryžové podložce najdete na stranách 35~37.

• Provedení, parametry aobrazovka aplikace se mohou změnit bez předchozího upozornění.

• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.CZE - 7

Přední panel/horní panel zařízení Soundbar Horní panel Výrobek postavte tak, aby bylo logo SAMSUNG nahoře.

Tlačítko (Multifunkční)

• V pohotovostním režimu zapněte zařízení Soundbar stisknutím (Multifunkční) tlačítka.

• Stisknutím (Multifunkční) tlačítka změňte vstupní zdroj.

• Stisknutím (Multifunkční) tlačítka na 3 s zavolejte Alexa. Když podržíte tlačítko stisknuté a budete mluvit, aktivuje se rozpoznávání hlasu. Tlačítko (Hlasitost)Slouží k úpravě hlasitosti. Tlačítko (Zap./vyp. mikrofonu)Stisknutím se zapíná a vypíná mikrofon. Displej Zobrazí stav a současný režim produktu. D.IN HDMI Wi-Fi BT

• Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

• Po zapnutí zařízení se po 4–5 s ozve akustický signál.

• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do nabídky Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.CZE - 8 Dolní panel zařízení Soundbar

DIGITAL AUDIO IN (OPTICAL) Zapojte digitální (optický) výstup kexternímu zařízení. (Viz strana 27)

SERVICE Připojte paměťové zařízení USB aupgradujte software produktu.

DC 19V ( Napájecí zdroj

NETWORK Stisknutím se připojíte kbezdrátové síti (Wi-Fi) prostřednictvím aplikace SmartThings.

ID SET Stisknutím připojíte zařízení Soundbar bezdrátově kprostorovým reproduktorům asubwooferu. (Prostorový reproduktor se prodává samostatně.)

HDMI Zajišťuje vstup obrazového azvukového signálu současně pomocí kabelu HDMI. Zapojte do výstupu HDMI externího zařízení. (Viz strana 26)

• Při odpojování napájecího kabelu napájecího adaptéru AC/DC z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.CZE - 9 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Vložení baterií před používáním dálkového ovladače (2baterie AA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo. Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Napájení VOL WOOFER SOUND MODE PAIR Zapíná avypíná zařízení Soundbar.

• Funkci Auto Power Down Jednotka se vypne vnásledujících případech: – Vrežimu D.IN / HDMI / Wi-Fi / BT, pokud po dobu 18minut není kdispozici zvukový signál.

VOL WOOFER SOUND MODE PAIR Zdroj Stisknutím vyberte zdroj připojený kzařízení Soundbar.

Ztlumit VOL WOOFER SOUND MODE PAIR Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.CZE - 10

SOUND MODE VOL WOOFER SOUND MODE PAIR Požadovaný režim zvuku můžete zadat zvolením možnosti STANDARD, SURROUND, GAME PRO nebo ADAPTIVE SOUND.

• STANDARD Poskytuje výstup původního zvuku.

• SURROUND Poskytuje širší zvukové pole, než je běžné.

• GAME PRO Poskytuje stereoskopický zvuk, aby váš zážitek ze hry byl ještě intenzivnější.

• ADAPTIVE SOUND Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.

VOL WOOFER SOUND MODE PAIR Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Stiskněte tlačítko avyčkejte na obrazovku „BT PAIRING“ pro připojení nového zařízení Bluetooth.

Přehrát / Pozastavit VOL WOOFER SOUNDMODEPAIR Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.

VOL WOOFER SOUND MODE PAIR Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Vlevo/ Vpravo. Stisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku můžete vybírat nebo nastavovat funkce.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• ID SET uto možnost použijte, pokud není připojen subwoofer ani prostorové reproduktory, případně pokud vyžadují opětovné zapojení. Když s vypnutým zařízením podržíte na 5 s šipku Up (nahoru) , spustíte funkci ID SET. (Viz strana 16.)CZE - 11

Ovládání zvuku VOL WOOFER SOUND MODE PAIR Po stisknutí se za sebou zobrazí možnosti, jako je TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL aVIRTUAL ON/OFF. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. – Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnost TREBLE nebo BASS a pomocí šipek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí od −6 do +6. – Podržte na 5 s tlačítko (Ovládání zvuku) a nastavte zvuk pro jednotlivá frekvenční pásma. Šipkami Vlevo/Vpravo můžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a u každé z nich můžete šipkami Nahoru/ Dolů nastavit rozmezí od −6 do +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.) – Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost CENTER LEVEL nebo FRONT TOP LEVEL a následně šipkami Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6. – Není-li obraz televizoru synchronizován se zvukem zařízení Soundbar, vyberte v nabídce ovládání zvuku možnost SYNC a šipkami Nahoru/Dolů nastavte zpoždění zvuku v rozmezí od 0 do 300 ms. – SYNC je podporována pouze u některých funkcí. – Jsou-li připojeny prostorové reproduktory, vyberte možnost REAR LEVEL a poté pomocí šipek Nahoru/Dolů nastavte hlasitost v rozmezí od −6 do +6. – Funkce reproduktoru VIRTUAL se ON/OFF šipkami Nahoru/Dolů.

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.CZE - 12 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim) Strana 13 Nahoru ID SET Strana 16 (Ovládání zvuku) 7 pásmový EQ Strana 11 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů STANDARD

• U vstupních zdrojů Dolby Atmos a DTS:X nebudou k dispozici režimy efektů, které se vybírají tlačítkem SOUND MODE. (Příslušné režimy efektů naleznete výše.)

• Je-li vstupní zdroj ve formátu Dolby Atmos®, nastavení pouze se subwooferem poskytne

3.1.2kanálový zvuk, zatímco nastavení se sadou bezdrátových zadních reproduktorů poskytne

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.

• Prostorové reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby prostorové reproduktory hrály, je nutné změnit režimu efektů na

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 s podržte tlačítko WOOFER .

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „SAMSUNG-TV REMOTE“ (výchozí režim), „OFF-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače Displej Stav SOUND MODE VOL WOOFERSOUNDBAR 5 Sec (Výchozí režim) SAMSUNG-TV REMOTE Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE Vypněte dálkový ovladač televizoru. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 14

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení napájení a zařízení Pomocí napájecích kabelů zapojte subwoofer azařízení Soundbar do elektrické zásuvky vnásledujícím pořadí:

• Další informace týkající se přívodu elektrického proudu aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Připojte napájecí kabel k subwooferu.

POWER Zadní strana subwooferu Napájecí kabel

2. Napájecí kabel nejdřív připojte k adaptéru AC/DC.

Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) Spodní strana hlavní jednotky Soundbar DC 19V Adaptér AC/DC Napájecí kabel

3. Zapojte zařízení Soundbar a subwoofer do napájení. Subwoofer se po zapnutí zařízení Soundbar

připojí automaticky. Modrá kontrolka svítíCZE - 15 POZNÁMKY

• Zapojte subwoofer ke zdroji napájení ještě před připojením zařízení Soundbar. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

• Pokud odpojíte aznovu připojíte napájecí kabel aprodukt je zapnutý, zařízení Soundbar se automaticky zapne.

• Zajistěte, aby adaptér AC/DC ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí avstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda ajiné cizí látky, atím může dojít kjeho selhání. Ruční připojení subwooferu Před zahájením ručního připojování níže:

• Zkontrolujte, zda jsou řádně zapojené napájecí kabely zařízení Soundbar asubwooferu.

• Zkontrolujte, že zařízení Soundbar je vypnuté.

1. Vypněte hlavní jednotku zařízení Soundbar.

2. Stiskněte aalespoň na 5sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. 5 Sec Zadní strana subwooferu Zadní strana subwooferu Bliká rychle modřeCZE - 16

3. Na dálkovém ovladači podržte po dobu 5 sekund stisknuté tlačítko Nahoru.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. ID SET SOUND MODE PAIR 5 Sec

4. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno).

Modrá kontrolka svítí Jakmile se naváže spojení mezi zařízením Soundbar abezdrátovým subwooferem, přestane kontrolka LINK LED blikat abude svítit modře.CZE - 17 LED kontrolky na zadní straně subwooferu LED Stav Popis Rozlišení Modrá Zapnuto Úspěšně připojeno (běžný provoz)

Bliká Probíhá obnovení připojení Zkontrolujte, zda je napájecí kabel správně připojen khlavní jednotce zařízení Soundbar, nebo počkejte 5minut. Pokud blikání přetrvává, zkuste subwoofer připojit ručně. Viz strana 15. Červená Zapnuto Pohotovostní režim (svypnutou hlavní jednotkou zařízení Soundbar) Zkontrolujte, zda je napájecí kabel správně připojený khlavní jednotce zařízení Soundbar. Připojení se nezdařilo Připojte zařízení znovu. Pokyny kručnímu připojení najdete na straně 15. Červená amodrá Bliká Porucha Kontaktní údaje na servisní středisko společnosti Samsung najdete vtéto příručce. POZNÁMKY

• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem. VÝSTRAHA

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.CZE - 18 Připojení sady SWA-9000S (prodává se samostatně) k Soundbaru Připojte k Soundbaru sadu bezdrátových zadních reproduktorů Samsung (SWA-9000S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Reproduktorové kabely jsou barevně rozlišeny. SURROUND-LEFTID SET

2. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní

• Kontrolka LINK LED (modrá) na modulu bezdrátového přijímače by měla blikat. Pokud kontrolka nebliká, špendlíkem na 5 s podržte tlačítko ID SET. Podrobnosti naleznete v návodu pro SWA-9000S. ID SET

3. Na dálkovém ovladači podržte po dobu 5 sekund stisknuté tlačítko Nahoru.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. ID SET SOUNDMODE PAIR5 Sec VÝSTRAHA

• Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-9000S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

4. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

STANDBY LINK STANDBY LINK Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-9000S připojena, opakujte postup od kroku 2.CZE - 20

05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ KTELEVIZORU Metoda č.1. Připojení pomocí HDMI VÝSTRAHA

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizorem azařízením Soundbar, nezapomeňte zapojit koncovky soznačením ARC. Jinak může dojít kporuše zvukového výstupu televizoru.
• Nezapomeňte použít kabel slogem prémiové certikace HDMI. Kromě toho se ujistěte, zda má kabel certikaci typu A, tedy vysokorychlostní ethernetový kabel HDMI. (VYSOKORYCHLOSTNÍ KABEL HDMI SPŘIPOJENÍM PŘES ETHERNET) Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) HDMI IN(ARC)

(eARC/ARC) SERVICEDC 19V Zapojte do portu HDMI IN (ARC) na televizoru.Kabel HDMISpodní strana zařízení SoundbarZapojte do portu HDMI TO TV (eARC/ARC) hlavní jednotky Soundbar.Horní strana zařízení Soundbar TV ARC 1. Vypněte zařízení Soundbar atelevizor apřipojte kabel HDMI tak, jak je uvedeno na obrázku.2. Zapněte zařízení Soundbar atelevizor.

3. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ avýstupem zařízení Soundbar je zvuk

• Pokud není zvuk televizoru slyšet, stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte režim „D.IN“. Na obrazovce se postupně zobrazí „D.IN“ a„TV ARC“ apřehraje se zvuk televizoru.

• Při připojení TV, která podporuje funkci eARC, se na displeji zobrazí „eARC“ a ozve se zvuk.CZE - 21

• Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (např. Samsung TV : Doma ( ) Nastavení ( ) Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.))

• Pokud se „TV ARC“ na displeji hlavní jednotky Soundbar nezobrazí, potvrďte, zda je kabel HDMI zapojený do správného portu.

• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar. POZNÁMKY

• Pokud kzařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz azvuková data bez připojení samostatného optického kabelu.

• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel sprůměrem menším než 14mm.

• Tato funkce není kdispozici, pokud kabel HDMI nepodporuje funkci ARC.

• Pokud je přenášený zvuk ve formátu Dolby Digital a„Formát digitálního výstupu zvuku“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (Vnabídce televizoru mohou být pro funkce Dolby Digital aPCM použity jiné výrazy vzávislosti na výrobci televizoru.) Metoda č.2. Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Pokud použijete optický kabel akoncovky jsou zakryté, nezapomeňte kryty sejmout. Spodní strana zařízení Soundbar OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICEDC 19V D.IN Optický kabel (není součástí balení)Horní strana zařízení SoundbarCZE - 22

1. Vypněte televizor azařízení Soundbar apropojte port DIGITAL AUDIO IN (OPTICAL) na zařízení

Soundbar aport výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar atelevizor.

3. Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém

ovládání avyberte režim „D.IN“.

4. Zvuk televizoru vychází ze zařízení Soundbar.

Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v nabídce televizoru Zvukový výstup nabídka „TV+Soundbar“. Vyberte příslušnou nabídku. D.IN Nabídka televizoru NEBO Optický kabel (není součástí balení) Kabel HDMI

• Příklad nabídky televizoru: TV Název řady + [AV] Soundbar Název řady (HDMI) POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).

• Tato funkce je dostupná v rámci televizorů Samsung uvedených na trh v roce 2020 a některých modelů Soundbaru.CZE - 23 06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ KTELEVIZORU Metoda č.1. Připojení přes Bluetooth Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.

• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru. NEBO Horní strana zařízení Soundbar BT PAIRING 5 Sec SOUND MODE PAIR První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BT

PAIRING“. (NEBO) a. Stiskněte tlačítko (Multifunkční) na horním panelu apoté vyberte možnost „BT“. Za několik sekund se možnost „BT“ přepne automaticky na „BT PAIRING“ nebo se změní na „BT READY“, pokud existuje záznam opřipojení. b. Jakmile se zobrazí zpráva „BT READY“, stiskněte apodržte na 5sekund tlačítko (Zap./ vyp. mikrofonu) na horním panelu zařízení Soundbar, dokud se nezobrazí položka „BT PAIRING“.

2. Na televizoru Samsung vyberte režim Bluetooth.

(např. Doma ( ) Nastavení ( ) Zvuk Zvukový výstup Seznam reproduktorů Bluetooth [AV] Samsung Soundbar Q800T (Bluetooth))

3. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar Q800T“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung kzařízení Soundbar, vyberte zprávu apoté vytvořte připojení.

• Jakmile je televizor Samsung připojený, zobrazí se na předním displeji zařízení Soundbar [Název televizoru] → „BT“.

4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

• Po prvním připojení zařízení Soundbar ktelevizoru Samsung se můžete znovu připojit pomocí režimu „BT READY“.CZE - 24 Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar Q800T), odstraňte jej.

• Poté opakujte kroky 1 až 3. Odpojení zařízení Soundbar od televizoru Samsung Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte jiný režim než „BT“.

• Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověď. (Požadovaný čas se může lišit vzávislosti na modelu televizoru Samsung.) Jaký je rozdíl mezi funkcemi BT READY aBT PAIRING?

• BT READY: Vtomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení, které jste připojili dříve.

• BT PAIRING: Vtomto režimu můžete připojit kjednotce Soundbar nové zařízení. (Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko PAIR nebo stiskněte apodržte na více než 5sekund na horním panelu zařízení Soundbar tlačítko (Zap./vyp. mikrofonu), dokud je zařízení Soundbar vrežimu „BT“.) Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 18minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.CZE - 25 Metoda č.2. Připojení přes Wi-Fi Kontrolní opatření před připojením

• Připojení Wi-Fi je dostupné pouze u televizorů Samsung TV.

• Zkontrolujte, zda je bezdrátový směrovač (Wi-Fi) zapnutý a televizor je připojený ke směrovači.

• Televizor a Soundbar musí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možná vytvořit připojení Wi-Fi mezi televizorem a Soundbar. Podrobnosti zjistíte u svého poskytovatele služeb Internetu.

• Protože menu se mohou v různých letech výroby lišit, podívejte se do návodu k použití televizoru.

• Chcete-li připojit televizor k Soundbar prostřednictvím Wi-Fi, nejprve připojte Soundbar k bezdrátovému směrovači. Další podrobnosti ohledně vytvoření připojení Wi-Fi naleznete na stránce 31.

1. Další podrobnosti ohledně vytvoření připojení Wi-Fi pro Soundbar naleznete na stránce 31,

„Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)“.

2. Zdroj vstupu televizoru můžete změnit pomocí menu Zvuk pro Soundbar.

• Televizory Samsung TV vyrobené v roce 2017 nebo novější Doma ( ) Nastavení ( ) Zvuk Zvukový výstup [AV] Samsung Soundbar Q800T (Wi-Fi)CZE - 26

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Metoda č.1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat apřehrávat Dolby Atmos) Kontrolní opatření před připojením

• Technologie Dolby Atmos® A DTS:X jsou podporovány pouze v režimu HDMI.

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá.

(OPTICAL)SERVICEDC 19V

HDMI OUTHorní strana zařízení SoundbarSpodní strana zařízení SoundbarExterní zařízení HDMI Kabel HDMI Kabel HDMI

1. Kabelem HDMI propojte port výstupu HDMI OUT na externím zařízení a port HDMI na spodní

straně zařízení Soundbar.

2. Kabelem HDMI propojte port vstupu HDMI IN na televizoru a port HDMI TO TV (eARC/ARC) na

spodní straně zařízení Soundbar.

3. Zapněte zařízení Soundbar, televizor a externí zařízení.

4. Stiskněte tlačítko (Multifunkční) na horní straně zařízení Soundbar nebo tlačítko (Zdroj) na

dálkovém ovladači a poté vyberte režim „HDMI“.

5. Na displeji zařízení Soundbar se objeví zpráva, že byl vybrán režim „HDMI“ a zařízení začne

přehrávat zvuk.CZE - 27 POZNÁMKY

• Pokud používáte technologii Dolby Atmos®: Je-li vstupní zdroj ve formátu Dolby Atmos®, výstupem bude 5.1.2kanálový zvuk. Je-li aktivní Dolby Atmos®, režimy zvukových efektů zařízení Soundbar ovládané tlačítkem SOUND MODE nebudou k dispozici.

• Po aktivaci Dolby Atmos® se na horním displeji zobrazí text „DOLBY ATMOS“.

• Kongurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních. V nabídce nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Domů → Zvuk→ Digitální výstup a vyberte možnost Bitstream (nezpracovaný). Metoda č.2. Připojení pomocí optického kabel OPTICAL OUT DIGITAL AUDIO IN (OPTICAL) SERVICE Spodní strana zařízení Soundbar Optický kabel (není součástí balení) Horní strana zařízení Soundbar BD / DVD přehrávač / set-top box / herní konzole D.IN

1. Pomocí optického kabelu (není součástí balení) propojte vstup DIGITAL AUDIO IN (OPTICAL) na

hlavní části zařízení Soundbar a port OPTICAL OUT na externím zařízení.

2. Zapněte zařízení Soundbar a externí zařízení.

3. Vyberte režim „D.IN“ stisknutím tlačítka (Multifunkční) na horní straně zařízení Soundbar nebo

tlačítka (Zdroj) na dálkovém ovladači.

4. Vaše zařízení Soundbar bude přehrávat zvuk z externího zařízení.CZE - 28

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda č.1. Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Pokud se připojíte ke spárovanému zařízení Bluetooth ajednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. NEBO Horní strana zařízení Soundbar BT PAIRING 5 Sec SOUND MODE PAIR Mobilní zařízení První připojení

• Při připojování knovému zařízení Bluetooth zkontrolujte, že je zařízení vdosahu 1m.

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BT

PAIRING“. (NEBO) a. Stiskněte tlačítko (Multifunkční) na horním panelu apoté vyberte možnost „BT“. Za několik sekund se možnost „BT“ přepne automaticky na „BT PAIRING“ nebo se změní na „BT READY“, pokud existuje záznam opřipojení. b. Jakmile se zobrazí zpráva „BT READY“, stiskněte apodržte na 5sekund tlačítko (Zap./ vyp. mikrofonu) na horním panelu zařízení Soundbar, dokud se nezobrazí položka „BT PAIRING“.

2. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar Q800T“.

• Jakmile se jednotka Soundbar připojí kmobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT“.

3. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

• Po prvním připojení jednotky Soundbar kmobilnímu zařízení se můžete znovu připojit pomocí režimu „BT READY“. Pokud se zařízení nepodaří připojit

• Pokud máte stávající zařízení Soundbar (např. „[AV] Samsung Soundbar Q800T“) v seznamu reproduktorů na mobilním zařízení, smažte jej.

• Opakujte kroky 1 a 2.CZE - 29 Jaký je rozdíl mezi funkcemi BT READY aBT PAIRING?

• BT READY: Vtomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení, které jste připojili dříve.

• BT PAIRING: Vtomto režimu můžete připojit kjednotce Soundbar nové zařízení. (Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko PAIR nebo stiskněte apodržte na více než 5sekund na horním panelu zařízení Soundbar tlačítko (Zap./vyp. mikrofonu), dokud je zařízení Soundbar vrežimu „BT“.) Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 18minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.

• Zařízení Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).

• Zařízení Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).

• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.

• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: – Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar. – V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. – Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. – I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.CZE - 30

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení. Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Stiskněte tlačítko (Multifunkční) na horní straně zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači a přepněte na jiný režim, než je „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí

„BT DISCONNECTED“.CZE - 31

Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť) Chcete-li připojit jednotku Soundbar kmobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings. První připojení

1. Nainstalujte a na mobilním zařízení (telefon nebo tablet) spusťte aplikaci SmartThings .

2. V aplikaci pak podle pokynů přidejte zařízení Soundbar.

• Na některých mobilních zařízeních se automatické okno (druhý obrázek níže) nemusí zobrazit. Pokud se neotevře okno místní nabídky, stiskněte „ “ na obrazovce Home. Zařízení Soundbar bylo přidáno do aplikace. Spusťte aplikaci Přidat zařízeníAutomatické okno Aplikace SmartThingsCZE - 32 Kongurace služby Amazon Alexa

• Amazon Alexa je služba od společnosti Amazon.

• Tato služba je k dispozici v několika jazycích, ale ne v ostatních zemích či regionech. Alexa umožňuje přehrávání hudby, poslouchání zpráv, zobrazování předpovědi počasí a ovládání domácích přístrojů. K používání služby Amazon Alexa potřebujete účet Amazon, který umožní síťové připojení k zařízení Soundbar.

1. Nainstalujte si na své mobilní zařízení aplikaci SmartThings a spusťte ji.

2. Na základě pokynů v aplikaci si otevřete účet služby Alexa a přihlaste se do služby.

"Alexa" NEBO 3 Sec Horní strana zařízení Soundbar

3. Chcete-li používat službu Alexa, zavolejte Alexa nebo stiskněte (Multifunkční) tlačítko na

zařízení Soundbar na 3 s.

• Zavolejte Alexa stisknutím (Multifunkční) tlačítka na 3 s. Když podržíte tlačítko stisknuté a budete mluvit, aktivuje se rozpoznávání hlasu.CZE - 33 Ovládání zařízení Soundbar hlasovými příkazy Aktivace + příkaz Co vyzkoušet Příklad příkazů Ovládání hlasitosti „Alexa, zesílit.“ „Alexa, zeslabit.“ Poslech streamovaného obsahu ze služby Amazon Music „Alexa, pusť nějaký jazz.“ Ovládání přehrávání „Alexa, další skladbu.“ „Alexa, vypni hudbu.“ „Alexa, co je to za písničku?“ Informace o počasí „Alexa, jaké je počasí?“ Časovač „Alexa, nastav časovač na 10 minut.“CZE - 34 Používání Tap Sound Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvukový obsah.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Mobilní zařízení Aplikace SmartThings Horní strana zařízení Soundbar

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Nastavení funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvukový obsah z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Nastavení funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení

mobilního zařízení k zařízení Soundbar. Funkce je zapnutá. POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 35 09 INSTALACE

DRŽÁKU Podmínky instalace

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte vmístě svysokou teplotou nebovlhkostí.

• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.

• Zakupte si apoužívejte upevňovací šrouby nebo kotvy, které jsou vhodné pro daný typ stěny (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Zakupte si upevňovací šrouby podle typu atloušťky stěny, na kterou chcete zařízení Soundbar připevnit. – Průměr: M5 – Délka: Doporučujeme 35mm nebo více.

• Před instalací jednotky Soundbar na stěnu připojte kabely jednotky kexterním zařízením.

• Ujistěte se, zda je jednotka vypnutá apřed instalací ji odpojte. Jinak by mohlo dojít kúrazu elektrickým proudem. Součástky pro upevnění na stěnu Průvodce upevněním na stěnu x 2 (M4 x L10) x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Průvodce

• Průvodce upevněním na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5cm nebo víceCZE - 36

2. Vyrovnejte Osu průvodce upevněním na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Průvodce upevněním na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Do středu otvorů A-TYPE na obou stranách

šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Průvodce upevněním na stěnu sundejte.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Držáků pro upevnění na stěnu.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Držáků pro upevnění na stěnu. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 37

7. Namontujte zařízení Soundbar pomocí

přiložených Držáků pro upevnění na stěnu tím, že je zavěsíte na Držák šroubu.

8. Zasuňte zařízení Soundbar podle

následujícího obrázku tak, aby Držáků pro upevnění na stěnu držely pevně na Držák šroubu.

• Vložte Držák šroubu do široké (spodní) části Držáků pro upevnění na stěnu a následně posuňte Držáků pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na Držák šroubu. 10 INSTALACE ZAŘÍZENÍ SOUNDBAR NAD STOJANEM TELEVIZORU Komponenta × 4 Pryžová podložka Při instalaci upevněte Pryžové podložky na spodní stranu zařízení Soundbar ateprve poté jej můžete umístit nad stojan televizoru. Připevněte Pryžové podložky tak, aby nepřečnívaly přes okraje stojanu televizoru. Postupujte podle obrázku níže. Pryžová podložkaCZE - 38 Umístěte Soundbar na stojan televizoru. Mikrofon Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru. Mikrofon umístěte před stojan, aby nedocházelo k rušení funkce rozpoznávání hlasu.

Pravý okraj zařízení Soundbar POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od TV může vést k problémům s rozpoznáváním hlasu a akustikou. 11 AKTUALIZACE SOFTWARU Automatická aktualizace Pokud je zařízení Soundbar připojené kinternetu, provádí se aktualizace softwaru, ikdyž je zařízení Soundbar vypnuté.

• Chcete-li použít funkci automatické aktualizace, musí být zařízení Soundbar připojeno kinternetu. Připojení Wi-Fi kzařízení bude ukončeno, pokud dojde kodpojení napájecího kabelu zařízení Soundbar nebo výpadku proudu. Vpřípadě výpadku proudu apo jeho obnovení nebo pokud znovu zapojíte napájecí kabel, zapněte zařízení Soundbar aznovu jej připojte kinternetu. Aktualizace USB

(OPTICAL) SERVICE DC 19V Spodní strana zařízení Soundbar Micro USB- Kabel adaptéru USB (není součástí balení) Společnost Samsung může vbudoucnu nabízet aktualizace systému zařízení Soundbar. Pokud je aktualizace kdispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB saktualizací softwaru do portu SERVICE zařízení Soundbar.CZE - 39

1. Přejděte na webovou stránku Samsung

website (www.samsung.com) → v nabídce zákaznické podpory vyhledejte příslušný název modelu.

• Podrobnosti o aktualizaci naleznete v návodu k upgradu.

2. Stáhněte si soubor upgradu (typ USB).

3. Rozbalte soubor a vytvořte složku s názvem

4. Vytvořenou složku uložte na paměťové

zařízení USB a to následně připojte k zařízení Soundbar.

5. Zapněte zařízení Soundbar. Na produktu se

zobrazí zpráva „UPDATE“ a bude se cca 3 min aktualizovat.

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud se zpráva „UPDATE“ na displeji nezobrazí, odpojte ze zařízení Soundbar napájecí kabel a zase jej připojte.

• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.

• Podpora aktualizace se odvíjí od typu USB. Inicializace INIT Horní strana zařízení Soundbar Zapněte zařízení Soundbar apřímo na jednotce stiskněte alespoň na 5sekund současně tlačítka (Hlasitost). Na displeji se zobrazí „INIT“ adojde kinicializaci zařízení Soundbar. VÝSTRAHA

• Všechna nastavení zařízení Soundbar jsou inicializována. Tuto akci provádějte pouze tehdy, pokud je inicializace vyžadována.CZE - 40

12 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy. Vpřípadě, že není zapnuté napájení ; Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Vpřípadě, že funkce nefungují správně ; Po vytažení napájecí kabel znovu zapojte. ; Odpojte napájecí kabel z externího zařízení a zkuste to znovu. ; Pokud není kdispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 9.) Vpřípadě, že nefunguje dálkový ovladač ; Dálkový ovladač používejte vblízkosti zařízení Soundbar. ; Vyměňte baterie za nové. Vpřípadě, že nefunguje zvuk zařízení Soundbar ; Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. ; Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. ; Vpřípadě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) ; Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte. ; Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. ; Inicializujte produkt a zkuste to znovu. (Viz strana 39.) Vpřípadě, že nefunguje zvuk subwooferu ; Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (Viz strana 15.) ; Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek. ; Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení. Keep your speaker away from such devices. ; Odpojte a znovu připojte zástrčku napájení. Hlasitost subwooferu je příliš nízká. ; Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (Viz strana 11.) ; Přemístěte subwoofer blíž k sobě.CZE - 41 Vpřípadě, že televizor není připojený přes HDMI TO TV (eARC/ARC) ; Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky ARC. (Viz strana20.) ; Připojení se nemusí zdařit zdůvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. ; Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC vnabídce televizoru. (Samsung TV: Doma ( ) → Nastavení ( ) → Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO) ; Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV: Doma ( ) → Nastavení ( )

• Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.)) Po připojení k televizoru v režimu HDMI TO TV (eARC/ARC) není slyšet žádný zvuk. ; Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Doma ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Formát digitálního výstupu zvuku) Vpřípadě, že nelze navázat připojení Bluetooth ; Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5sekund tlačítko (Zap./vyp. mikrofonu).) ; Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. ; Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) ; Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 s podržte na dálkovém ovladači zařízení Soundbar tlačítko p a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proveďte změnu výběru opětovným podržením tlačítka p na 5 s. ; Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. ; Inicializujte produkt a zkuste to znovu. (Viz strana 39.) Vpřípadě přerušovaného zvuku přes Bluetooth ; Kvalita zvuku nemusí být dobrá z důvodu rušení radiofrekvenčním signálem nebo okolními elektronickými zařízeními. Rádiovému rušení se vyhnete tím, že tato zařízení budete uchovávat mimo dosah zařízení Soundbar. Příklad: mikrovlnné trouby. ; Protože zařízení, ke kterému se chcete připojit, je příliš daleko od jednotky Soundbar, může docházet kpřerušování zvuku. Přesuňte zařízení blíže kjednotce Soundbar. ; Pokud je část vašeho těla vkontaktu svysílačem apřijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet kpřerušení zvuku. Ověřte prostředí pro instalaci apodmínky pro používání. Vpřípadě, že nelze navázat připojení Wi-Fi ; Zkontrolujte, zda máte zapnutý bezdrátový router. ; Vypněte router, zase jej zapněte a zkuste to znovu. ; Pokud je signál bezdrátového routeru příliš slabý, připojení pravděpodobně nebude možné navázat. Přesuňte router blíže kzařízení Soundbar nebo upravte místo instalace tak, aby bylo bez překážek. ; Pokud máte nový bezdrátový router, budete muset upravit síťové nastavení reproduktoru.CZE - 42 Pokud Alexa neodpovídá Pokud je mikrofon vypnutý nebo má slabý příjem ; Zapněte mikrofon stisknutím tlačítka (Zap./vyp. mikrofonu) na zařízení Soundbar. ; Rozpoznávání hlasu nemusí být v důsledku okolního hluku k dispozici. Snižte míru hluku a zkuste to znovu. V případě odpojení od sítě ; Síť nemusí být k dispozici. Proveďte novou konguraci sítě. (Viz strana 31) Pokud není Alexa nakongurována správně ; Pomocí aplikace SmartThings proveďte novou konguraci Alexa. (Viz strana 32) ; Na webu Amazonu se podívejte na země, kde je Alexa podporována. Služba není v těchto zemích k dispozici. Vpřípadě, že se zařízení Soundbar nezapne společně stelevizorem ; Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení stelevizorem neaktivní. Nejdříve televizor vypněte. 13 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

SOFTWARU Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 44

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-Q800T Hmotnost 3,6 kg Rozměry (Š x V x H) 980,0 x 60,0 x 115,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon (30W x 4) + (20W x 2) + 10W + 160W Podporované formáty pro přehrávání Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače ( Wi-Fi

100 mW při 2,4 GHz – 2,4835 GHz, 200 mW při 5,15 GHz – 5,25 GHz, 100 mW při 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (BT) 100 mW při 2,4 GHz – 2,4835 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,725 GHz – 5,825 GHz Název subwooferu PS-WR75BB Hmotnost 9,8 kg Rozměry (Š x V x H) 205,0 x 403,0 x 403,0 mm ZESILOVAČ Jmenovitý výstupní výkon 160W VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,725 GHz – 5,825 GHzCZE - 45 POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné. Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje. Celkový příkon v pohotovostním režimu (W) 5,2W Wi-Fi Metoda deaktivace portu Chcete-li zapnout či vypnout Wi-Fi, podržte 30 sekund stisknuté tlačítko ID SET na dolním panelu Soundbaru. Bluetooth Metoda deaktivace portu Chcete-li zapnout či vypnout funkci Bluetooth, podržte 30 sekund stisknuté tlačítko NETWORK na dolním panelu Soundbaru.

• Společnost Samsung tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU. Funkci 5GHz WLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách.CZE - 46 [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentDEU - 2 SICHERHEITSINFORMATIONEN

et valida režiim „D.IN“.

seejärel valige režiim „HDMI“.

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

(Multifunkčné) tlačidlo

• Stlačením tlačidla (Multifunkčné) tlačidlo v pohotovostnom režime zapnete zariadenie Soundbar.

• Keď zapojíte napájací kábel, tlačidlo napájania sa aktivuje za 4 až 6 sekúnd.

1. Pripojte napájací kábel k basovému reproduktoru.

4. Skontrolujte, či dióda LED s označením LINK svieti stálym modrým svetlom (pripojené).

• Skontrolujte, či bezdrôtový smerovač (Wi-Fi) je zapnutý a TV je pripojený k smerovaču.

• Pri aktivácii Dolby Atmos® sa na hornom displeji zobrazuje „DOLBY ATMOS“.

3. Ak chcete vybrať režim „D.IN“, stlačte tlačidlo (Multifunkčné) v hornej časti zariadenia

DRŽIAKA Bezpečnostné upozornenia k montáži

• Ak sa na displeji nezobrazí hlásenie „UPDATE“, odpojte napájací kábel od zariadenia Soundbar a potom ho znova zapojte.
