NÁVOD K OBSLUZE HWMS6511 SAMSUNG

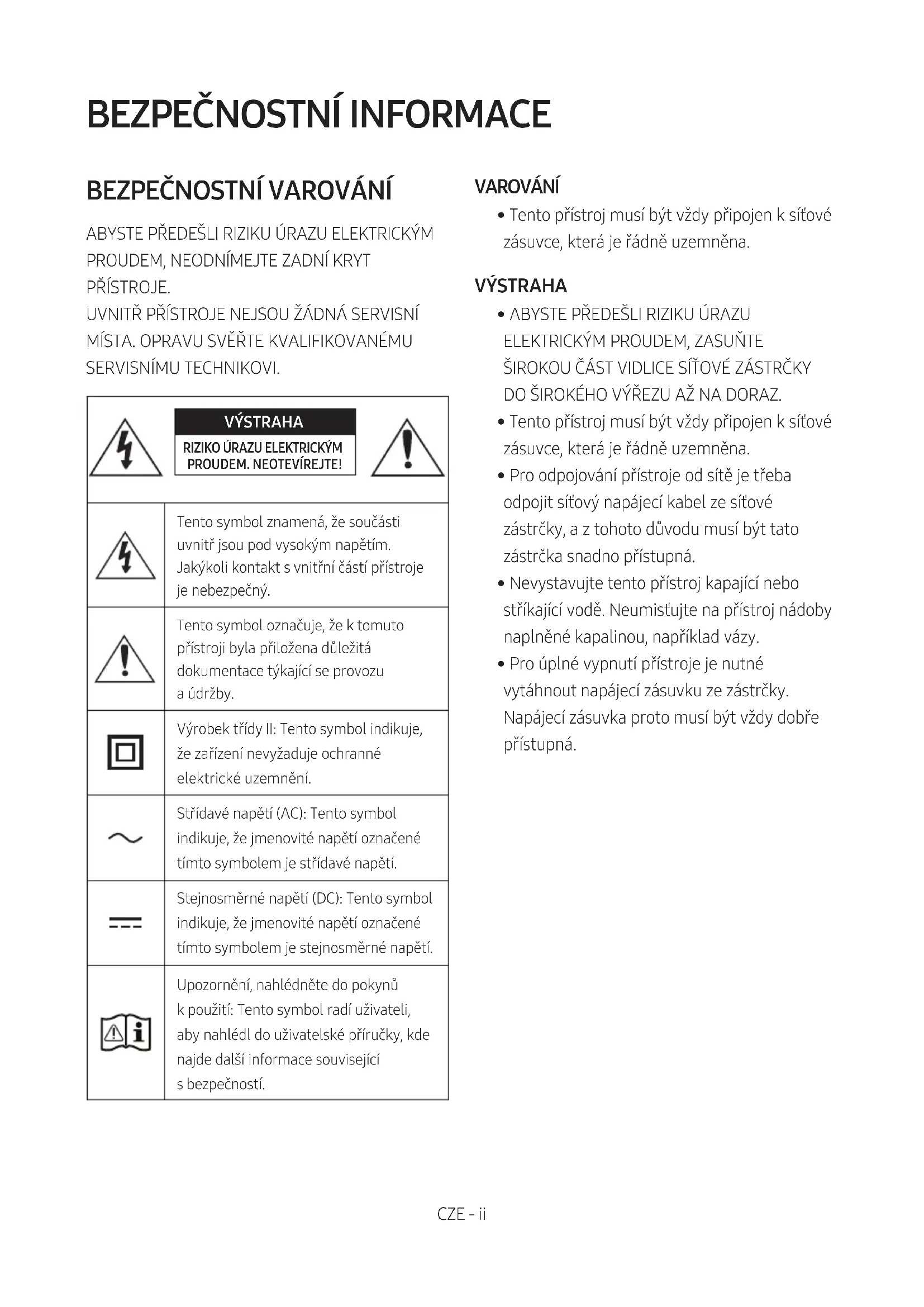

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - iii BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zásuvky střídavého proudu ve

vašem domě odpovídají údajům na identikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

UŽIVATELSKÁ PŘÍRUČKA

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specikaci výrobku.

Po naskenováním QR kódu získáte přístup ke Kompletní příručce ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním telefonu, stáhněte si ji z webu ve formátu dokumentu. (http://www.samsung.com/support) Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.CZE - iv OBSAH 01 Kontrola součástí 2 Vložení baterií do dálkového ovladače (2 tužkové baterie AA) ------------------------- 2 02 Popis výrobku 3 Přední panel / pravý panel zařízení Soundbar ------------------------- 3 Dolní panel zařízení Soundbar ------------------------- 4 03 Připojení zařízení soundbar 5 Připojení napájení

04 Připojení k televizoru 7 Metoda 1: Připojení pomocí kabelu

– Připojení pomocí optického kabelu

– Připojení televizoru pomocí kabelu HDMI

Metoda 2: Bezdrátové připojení

– Připojení televizoru přes Bluetooth

– Připojení přes Wi-Fi

05 Připojení externího zařízení 13 Připojení pomocí optického či analogového audio kabelu (AUX)

Připojení pomocí kabelu HDMI

06 Připojení mobilního zařízení 15 Metoda 1. Připojení přes Bluetooth

Metoda 2. Připojení přes Wi-Fi (bezdrátovou síť)

18CZE - v 07 Připojení zařízení Amazon 20 08 Ovládání zařízení Soundbar pomocí zařízení Amazon 23 09 Používání dálkového ovladače 24 Jak používat dálkový ovladač

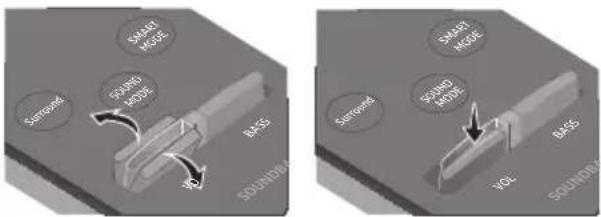

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače ------------------------- 27 Používání skrytých tlačítek

Specikace výstupů pro různé režimy zvukových efektů

10 Instalace sady pro upevnění na stěnu 29 Bezpečnostní opatření při montáži

Součásti pro upevnění na stěnu

Montáž držáku kabelů

Instalace podstavce držáku

11 Aktualizace softwaru 32 12 Řešení problémů 33 13 Licence 34 14 Poznámka k licenci otevřeného softwaru 34 15 Důležité upozornění k servisu 35 16 Technické údaje a další informace 35 Technické údaje

SurroundVOL BASS SOUNDBAR SOUND MODE SMART MODE Hlavní jednotka Soundbar Dálkový ovladač / baterie Napájecí kabel Optický kabel Držák kabelů Podstavec držáku (2 ks) Šroub (podstavce držáku : 2 ks) (držáku kabelů : 1 ks)

• Součásti pro upevnění zařízení Soundbar na stěnu najdete na straně 29.

• Pokyny k používání Držák kabelů najdete na straně 31.

• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. Vložení baterií do dálkového ovladače (2 tužkové baterie AA) Sundejte kryt baterií ve směru šipky. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte kryt baterií zpět na místo.CZE - 3

Přední panel / pravý panel zařízení Soundbar

Pravá strana zařízení Soundbar

Výrobek postavte tak, aby bylo logo SAMSUNG nahoře.

Displej Zobrazuje stav a aktuální režim zařízení.

Tlačítko -/+ (Hlasitost) Umožňuje nastavit hlasitost.

• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Tlačítko (Zdroj) Slouží k výběru režimu vstupního zdroje. Režim vstupu Displej Optický (digitální) vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (Automatická konverze) Vstup AUX AUX Vstup HDMI HDMI Režim Wi-Fi WIFI Režim BLUETOOTH BT

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.CZE - 4

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem. Dolní panel zařízení Soundbar POWER POWER OUT (For TV)Wi-Fi SETUP SPK ADD HDMI IN HDMI OUT (TV-ARC) WIRELESS AUX IN

POWER OUT (For TV) Připojte napájecí kabel televizoru Samsung, který je propojen se Soundbarem a připevněn na stěnu pomocí sady pro upevnění na zeď (WMN300SB – není součástí balení).

POWER IN Připojte AC napájecí kabel Soundbaru.

DIGITAL AUDIO IN (OPTICAL) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

WIRELESS Připojte bezdrátový hardwarový klíč, který propojuje Soundbar s prostorovými reproduktory a subwooferem přes bezdrátovou síť (prostorové reproduktory, subwoofer a bezdrátový hardwarový klíč se prodávají samostatně).

• Konektor WIRELESS není kompatibilní se sběrnicí USB.

• Dostupnost subwooferů se liší podle oblasti. Informace o dostupnosti najdete na stránce http://www.samsung.com/support.

AUX IN Slouží k připojení k analogovému výstupu externího zařízení.CZE - 5

HDMI IN Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Slouží k připojení k výstupu HDMI externího zařízení.

HDMI OUT (TV-ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

Wi-Fi SETUP / SPK ADD Připojte se k bezdrátové síti (Wi-Fi) prostřednictvím aplikace Samsung Multiroom.

• Při odpojování napájecího kabelu z elektrické zásuvky tahejte za zástrčku. Nikoli za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.

• Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar) POWER POWER OUT (For TV)POWER

Spodní strana hlavní jednotky Soundbar Napájecí kabel Připojení napájení

• Přiložený napájecí kabel zapojte do konektoru POWER IN.CZE - 6 POWER

POWER OUT (For TV) Spodní strana hlavní jednotky Soundbar

• Konektor POWER OUT slouží k napájení televizoru Samsung upevněného na stěnu pomocí sady pro upevnění na zeď WMN300SB – není součástí balení.

• Ke konektoru POWER OUT lze připojit pouze televizory Samsung s 2 kolíkovým napájecím kabelem a spotřebou 400 W nebo méně (pokud k tomuto konektoru připojíte zařízení s vyšší spotřebou než 400 W, může dojít k poškození Soundbaru nebo k poruše). Seznam televizorů Samsung, které jsou kompatibilní se sadou pro upevnění na zeď WMN300SB a konektorem POWER OUT, najdete v uživatelské příručce k sadě pro upevnění na zeď WMN300SB. Příručku najdete online na adrese http://www.samsung.com/support.CZE - 7

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

• Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru. – Při použití kabelu optického kabelu mohou tuto funkci podporovat televizory Samsung Smart TV z roku 2017, které podporují funkci Bluetooth. – Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku. Metoda 1: Připojení pomocí kabelu Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka se může lišit v závislosti na výrobci televizoru.) Připojení pomocí optického kabelu WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptický kabelSpodní strana zařízení Soundbar D.IN

Pravá strana zařízení Soundbar

1. Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení

Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

Auto Power LinkFunkce Auto Power Link umožňuje zapnout televizor současně se zařízením Soundbar.1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.

2. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.CZE - 8

3. Stisknutím tlačítka Vlevo na dálkovém ovladači na 5 sekund můžete zapnout

nebo vypnout funkci Auto Power Link.

• Funkce Auto Power Link je ve výchozím nastavení zapnutá (ON) (chcete-li tuto funkci vypnout, vypněte na zařízení Soundbar funkci Auto Power).

• V závislosti na připojeném zařízení nemusí funkce Auto Power Link fungovat.

• Tato funkce je k dispozici pouze v režimu „D.IN“. Připojení televizoru pomocí kabelu HDMI HDMI IN HDMI OUT (TV-ARC) HDMI IN (ARC) Kabel HDMI(není součástí balení)Spodní strana zařízení Soundbar Zapojit do konektoru HDMI IN (ARC) na televizoru.Zapojit do konektoru HDMI OUT (TV-ARC) na hlavní jednotce Soundbar.Pravá strana zařízení Soundbar

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI (není součástí balení).

2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk

• Pokud není zvuk televizoru slyšet, přepněte pomocí tlačítka (Zdroj) na dálkovém ovladači nebo na pravé straně zařízení Soundbar do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

• Pokud se na displeji hlavní jednotky Soundbar nezobrazí „TV ARC“, zkontrolujte, zda je kabel zapojen do správného konektoru.

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar.CZE - 9 POZNÁMKY

• HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

• Pokud je televizor vybaven konektorem ARC, připojte kabel HDMI ke konektoru HDMI IN (ARC).

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Musí být zapnutá funkce Anynet+.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC. Metoda 2: Bezdrátové připojení Připojení televizoru přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. První připojení

1. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „BT“.

2. Změňte „BT“ na „BT PAIRING“.

• Pokud se na displeji zobrazí „BT READY“, stiskněte na pravém panelu zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a déle než 5 sekund je podržte. Zobrazí se „BT PAIRING“.

3. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

4. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar MSxxxx“.

V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

5. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.CZE - 10

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar MSxxxx“), odstraňte je.

• V režimu „BT“ stiskněte na pravém panelu zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund. Tím dojde k přepnutí do režimu „BT PAIRING“. Na obrazovce televizoru vyberte ze seznamu vyhledaných položek možnost „[AV] Samsung Soundbar MSxxxx“. Co znamená stav BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo se můžete připojit k zařízení Soundbar z dříve připojeného mobilního zařízení.

• BT PAIRING : V tomto režimu se můžete připojit k novému zařízení. (V režimu „BT“ stiskněte na pravé straně zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar. Odpojení zařízení Soundbar od televizoru Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko

(Přehrát/Pozastavit) ve stavu „BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)CZE - 11 Připojení přes Wi-Fi Kontrolní seznam před připojením

1. Zkontrolujte, zda byl televizor Samsung Smart TV uveden na trh po roce 2014. Tato funkce je

kompatibilní pouze s televizory Samsung Smart TV uvedenými na trh po roce 2014.

2. Zkontrolujte, zda je váš bezdrátový směrovač (Wi-Fi) připraven a funguje.

3. Zkontrolujte, zda je televizor připojen k bezdrátovému směrovači (vaší síti Wi-Fi).

Krok 1: Připojení Soundbaru k Wi-Fi

1. Stisknutím tlačítka

(Zdroj) na pravé straně Soundbaru nebo na dálkovém ovladači vyberte režim „WIFI“.

• Při použití vybraného televizoru Samsung (televizory Samsung Smart TV z roku 2016 nebo 2017 podporující funkci Bluetooth) – Pokud je televizor zapnutý a vybrali jste režim „WIFI“, zobrazí se na obrazovce televizoru okno s pokyny pro automatické připojení Soundbaru k bezdrátovému směrovači (Wi-Fi). Postupujte podle pokynů v okně na obrazovce televizoru. WIFI

2. Připojte své mobilní zařízení (chytrý telefon, tablet atd.) k síti Wi-Fi, k níž je připojen televizor.

3. Do svého mobilního zařízení (chytrého telefonu, tabletu atd.) nainstalujte aplikaci Samsung

Multiroom a spusťte ji. iOS Android Aplikace Samsung Multiroom

4. Postupujte podle pokynů aplikace na obrazovce mobilního zařízení pro připojení Soundbaru k vaší

síti Wi-Fi.CZE - 12 Krok 2 : Kongurace nastavení na televizoru

• Pokud se televizor po změně vstupního zdroje na Soundbar odpojí od bezdrátové sítě, připojte jej znovu k síti prostřednictvím nabídky televizoru. Televizory vyrobené v roce 2017

1. Nabídka Domů Nastavení ( ) Zvuk Zvukový výstup Vyberte [AV] Soundbar MSxxxx

Televizory vyrobené v roce 2016

1. Nabídka Domů Nastavení ( ) Zvuk Zvukový výstup Vyberte [AV] Samsung Soundbar

Televizory vyrobené v roce 2015

1. Nabídka Domů Zvuk Seznam reproduktorů Vyberte [AV] Samsung Soundbar MSxxxx (Wi-Fi)

2. Ze Soundbaru vychází zvuk televizoru.

Televizory vyrobené v roce 2014

1. Nabídka Domů Zvuk Nastavení reproduktorů Vyberte Multiroom Link - Nastavení

2. V části Soundbar vyberte „[AV] Samsung Soundbar MSxxxx“ a potvrďte pomocí „OK”.

3. Nabídka Domů Zvuk Nastavení reproduktorů Vyberte Zvukový výstup TV Multiroom Link

Nastavení reproduktorů

Zvukový výstup TV Multiroom LinkTV reproduktor• Typ instalace TV StojanTV SoundConnect• Seznam zvukových zař. Samsung• Přidat nové zařízení ZapnutoMultiroom Link• Nastavení Soundbar+SurroundSluchátka Bluetooth• Seznam Sluchátek Bluetooth

• Televizor a Soundbar musejí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud váš bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možné mezi televizorem a Soundbarem vytvořit připojení Wi-Fi. Podrobnosti získáte od poskytovatele internetových služeb.

• Pokud 5 GHz připojení Wi-Fi nefunguje bez problémů, použijte šířku pásma 2,4 GHz.CZE - 13

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojte se k externímu zařízení prostřednictvím kabelové nebo bezdrátové sítě a přehrávejte zvuk ze zařízení Soundbar. Připojení pomocí optického či analogového audio kabelu (AUX) WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Optický kabel NEBO Audio kabel (AUX) (není součástí balení)Spodní strana zařízení SoundbarBD/DVD přehrávač / set-top box / herní konzolePravá strana zařízení Soundbar Optický kabel X Pomocí digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavní jednotce s konektorem OPTICAL OUT na zdrojovém zařízení. Y Pomocí tlačítka (Zdroj) na pravém panelu nebo na dálkovém ovladači zvolte režim „D.IN“. NEBO Audio kabel (AUX) X Pomocí audio kabelu propojte konektory AUX IN (Audio) na hlavní jednotce a AUDIO OUT na zdrojovém zařízení. Y Pomocí tlačítka (Zdroj) na pravém panelu nebo na dálkovém ovladači zvolte režim „AUX“.CZE - 14 Připojení pomocí kabelu HDMI HDMI IN HDMI OUT (TV-ARC) HDMI OUT HDMI IN (ARC) Kabel HDMI (není součástí balení)Kabel HDMI (není součástí balení)Spodní strana zařízení Soundbar

Externí zařízení HDMI

Pravá strana zařízení Soundbar

1. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI IN na zadní straně výrobku s

konektorem HDMI OUT na digitálním zařízení.

2. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI OUT (TV-ARC) na zadní straně

výrobku s konektorem HDMI IN na vašem televizoru.

3. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim

4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.CZE - 15

06 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda 1. Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit nejvýše jedno zařízení Bluetooth. Zařízení Bluetooth První připojení

1. Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „BT“.

2. Změňte „BT“ na „BT PAIRING“.

• Pokud se na displeji zobrazí „BT READY“, stiskněte na pravém panelu zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a déle než 5 sekund je podržte. Zobrazí se „BT PAIRING“.

3. Vyberte ze seznamu možnost „[AV] Samsung Soundbar MSxxxx“.

• Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení

připojeného přes Bluetooth. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar MSxxxx“), odstraňte je.

• V režimu „BT“ stiskněte na pravém panelu zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund. Tím dojde k přepnutí do režimu „BT PAIRING“. Na obrazovce televizoru vyberte ze seznamu vyhledaných zařízení Bluetooth možnost „[AV] Samsung Soundbar MSxxxx“.CZE - 16 Co znamená stav BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo se můžete připojit k zařízení Soundbar z dříve připojeného mobilního zařízení.

• BT PAIRING : V tomto režimu se můžete připojit k novému zařízení. (V režimu „BT“ stiskněte na pravé straně zařízení Soundbar nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar MSxxxx“. Režim bezdrátového reproduktoru se změní automaticky na „BT”. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY”.

• Při použití funkce Bluetooth nelze zařízení Soundbar spárovat s dalším zařízením Bluetooth.CZE - 17 Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na pravém panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

• Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: – Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. – Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. – Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

• Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti.

• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

• PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 18 Metoda 2. Připojení přes Wi-Fi (bezdrátovou síť)

• Po připojení Soundbaru k síti Wi-Fi získáte přístup k různým službám pro streamování hudby a internetovým rádiím. Pokud k síti Wi-Fi připojíte více Soundbarů, můžete používat skupinové přehrávání nebo režim stereofonního zvuku.

• Pro připojení Soundbaru k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi) je nutné použít aplikaci Samsung Multiroom. Mobilní zařízení První připojení

1. Stisknutím tlačítka

(Zdroj) na pravé straně Soundbaru nebo na dálkovém ovladači vyberte režim „WIFI“. WIFI

2. Do svého mobilního zařízení (např. smartphonu nebo tabletu) nainstalujte aplikaci Samsung

Multiroom a spusťte ji. iOS Android Aplikace Samsung Multiroom

3. Postupujte podle pokynů aplikace na obrazovce mobilního zařízení pro připojení Soundbaru k

Wi-Fi.CZE - 19 Instalace dalšího Soundbaru v případě, že jsou již používány bezdrátové reproduktory Samsung

1. Na domovské obrazovce aplikace Samsung Multiroom vyberte v horní části položku

Nastavení ( ) a poté zvolte možnost „Add Speaker“.

2. Chcete-li připojit Soundbar ke 2 bezdrátovým reproduktorům Samsung a nakongurovat systém

prostorového zvuku, postupujte podle níže uvedených pokynů (systém prostorového zvuku nelze nastavit pomocí jednoho zvukového zařízení a jednoho Soundbaru). X Klepnutím na přejděte na seznam všech reproduktorů. Y Napravo od názvu modelu Soundbaru klepněte na . Z Klepněte na Surround Setup. Po přetažení reproduktoru na požadované místo vyberte možnost Done. [ Připojení prostorových reproduktorů je dokončeno. Soundbar POZNÁMKA

• Chcete-li připojit další zařízení SWA-9000S (není součástí balení), deaktivujte systém prostorového zvuku odpojením bezdrátových reproduktorů Samsung od Soundbaru (pokud připojíte prostorové reproduktory, aniž byste odpojili zařízení SWA-9000S, bude zvuk vycházet z bezdrátového reproduktoru Samsung i z prostorového reproduktoru).CZE - 20

07 PŘIPOJENÍ ZAŘÍZENÍ AMAZON

Připojení a používání se zařízením Amazon (Amazon Echo) Používejte produkt Amazon Echo k ovládání reproduktorů a využívání hudebních služeb Amazon Echo.

1. Nainstalujte aplikaci SmartThings do svého mobilního zařízení.

Aplikace SmartThings iOSAndroid

2. Spusťte aplikaci a podle pokynů na obrazovce zaregistrujte (přidejte) v této aplikaci svůj Soundbar.

• V některých mobilních zařízeních se nemusí automaticky zobrazit vyskakovací okno. V takovém případě vyberte z nabídky aplikace možnost „Add device“. Váš Soundbar byl nyní přidán do aplikace. Spuštění aplikace Přidání reproduktorů Automatické vyskakovací oknoCZE - 21

3. V aplikaci SmartThings změňte název svého Soundbaru na název, který dokáže vaše zařízení

Amazon rozpoznat. (Příklad: Samsung, Soundbar, Obývák, Společenská místnost, Ložnice, Kancelář atd.) VÝSTRAHA

• Zařízení Amazon nemusí rozpoznat názvy obsahující například speciální znaky. UloženíVýběr možnosti Edit Výběr reproduktorů Změna názvu

4. V aplikaci Alexa vyhledejte v části Skills „Samsung Wireless Audio“ a zvolte „ENABLE“.

• Pokud máte již Skills nastavena, tento krok přeskočte. Výběr Skills Vyhledání Aktivace Aplikace Amazon AlexaCZE - 22

5. V aplikaci Alexa proveďte v části Smart Home „Discover Device“.

Výběr položky Smart Home Aplikace Amazon Alexa Výběr možnosti Devices Vyhledání zařízeníCZE - 23

1. Díky hlasovým příkazům můžete přehrávat hudbu ze svého zařízení Amazon.

• Služba Amazon Echo, kterou můžete používat s reproduktory, je omezena pouze na hudbu. Další služby poskytované ve službě Amazon Echo, jako jsou zprávy a počasí, jsou přístupné z produktu Amazon Echo.

• Tato funkce nemusí být v některých zemích dostupná.

• Tato služba je poskytována společností Amazon a může být kdykoli ukončena. Společnost Samsung nenese odpovědnost za dostupnost služby. Ovládání reproduktorů hlasovými příkazy Spuštění + Příkaz + Název reproduktoru Použijte Název reproduktoru, který jste použili při přidávání do aplikace Alexa. Akce Hlasový příkaz Vyhledání zvukového zařízení přidaného do účtu SmartThings propojeného s účtem Amazon Alexa „Alexa Vyhledat zařízení“

• Použití hlasových příkazů pro reproduktory s názvem „Obývák“ Akce Hlasový příkaz Nastavení hlasitosti na úroveň 5 „Alexa Nastavit hlasitost na 5 v obýváku“ Zvýšení úrovně hlasitosti „Alexa Zvýšit hlasitost v obýváku“ Ztlumení zvuku „Alexa Ztlumit zvuk v obýváku“ Poslech rozhlasové stanice s názvem KISS FM „Alexa Přehrát Kiss FM v obýváku“ Přehrání další skladby „Alexa Další skladba v obýváku“ Zastavení přehrávání zvuku „Alexa Zastavit v obýváku“ Zapnutí zvuku „Alexa Zapnout v obýváku“ Vypnutí zvuku „Alexa Vypnout v obýváku“CZE - 24 09 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač SurroundVOL BASSSOUNDBARSOUND MODE SMART MODE

Vypínač Surround VOL WOOFER SOUNDMODEBluetoothPOWER Slouží k zapnutí a vypnutí zařízení Soundbar.

Ovládání zvuku Surround VOL WOOFER SOUND MODE Bluetooth POWER Můžete zvolit některou z těchto možností: TREBLE, SYNC, REAR LEVEL nebo REAR SPEAKER ON/OFF.

• Chcete-li nastavit hlasitost TREBLE, vyberte v části Ovládání zvuku možnost TREBLE a pomocí tlačítek Nahoru/Dolů nastavte hlasitost v rozmezí -6 až +6.

• Stiskněte a podržte tlačítko (Ovládání zvuku) po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Můžete zvolit z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz (Levý/ Pravý) a nastavit hodnotu -6 až +6 (Nahoru/Dolů).

• Nejsou-li obraz a zvuk televizoru a Soundbaru synchronizovány, vyberte v části Ovládání zvuku možnost SYNC a pomocí tlačítek Nahoru/Dolů nastavte zpoždění na hodnotu 0–300 ms.

• Jsou-li připojeny prostorové reproduktory (nejsou součástí balení), vyberte možnost REAR LEVEL a pomocí tlačítek Nahoru/ Dolů nastavte hlasitost v rozmezí -6 až +6. Funkci REAR SPEAKER lze ON/OFF pomocí tlačítek Nahoru/Dolů.

• Služba Audio Sync je podporována pouze u některých funkcí.CZE - 25

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER Funkce Prostorový zvuk přidává zvuku hloubku a prostorový pocit. Při stisknutí tlačítka se zobrazí buď ON nebo OFF.

• ON : Přehrávání zvuku prostřednictvím všech reproduktorů.

• OFF : Zvuk z původního zdrojového kanálu můžete slyšet z několika reproduktorů.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Požadovaný zvukový efekt si můžete vybrat z možností STANDARD, MUSIC, CLEAR VOICE, SPORTS nebo MOVIE. Pokud si chcete užít originální zvuk, zvolte režim „STANDARD“.

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Funkci DRC (Dynamic Range Control) můžete zapnout nebo vypnout tak, že v pohotovostním režimu stisknete a podržíte tlačítko SOUND MODE. Po zapnutí funkce DRC dojde ke ztišení hlasitého zvuku (zvuk může být zkreslený).

Surround VOL WOOFER SOUND MODE Bluetooth POWER Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

• Režim BT PAIRING Chcete-li aktivovat režim „BT PAIRING“ v režimu „BT“, stiskněte a déle než 5 sekund podržte tlačítko (Zdroj). Podrobnosti najdete na straně 15.

• Funkci Auto Power Down V následujících situacích se jednotka automaticky vypne. – Režim D.IN / WIFI / BT: Pokud po dobu 5 minut není k dispozici zvukový signál. – Režim HDMI: Pokud po dobu 15 minut není k dispozici zvukový signál. – Režim AUX: – Pokud je po dobu 5 minut odpojen audio (AUX) kabel. – Pokud v případě připojení audio (AUX) kabelu není po dobu 8 hodin k dispozici žádný KLÍČOVÝ vstup. (Funkci Zapnuto - Auto Power Down lze vypnout pouze v tomto případě.) – Chcete-li vypnout funkci Auto Power Down v režimu „AUX“, po dobu 5 sekund podržte tlačítko p. Na displeji se zobrazí „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN„.

Přehrát/ Pozastavit (BT/Wi-Fi) Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stisknutím tlačítka p dočasně pozastavíte přehrávání hudebního souboru. Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.CZE - 26

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Opakování Chcete-li použít funkci opakování, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• Anynet+ / Auto Power Link Funkce Anynet+ a Auto Power Link se dají zapnout nebo vypnout. Funkce Anynet+ a Auto Power Link lze ovládat pomocí tlačítek Vpravo a Vlevo. – Anynet+ : Je-li zařízení Soundbar připojeno k televizoru Samsung kabelem HDMI, můžete je dálkovým ovladačem tohoto televizoru ovládat. Stisknutím a podržením tlačítka Vpravo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Anynet+. – Auto Power Link : Je-li zařízení Soundbar připojeno k vašemu televizoru digitálním optickým kabelem, může se zapínat automaticky při zapnutí televizoru. Stisknutím a podržením tlačítka Vlevo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link. – Funkce Anynet+ / Auto Power Link jsou ve výchozím nastavení zapnuty (ON).

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Automaticky optimalizuje zvukové efekty tak, aby odpovídaly právě přehrávané scéně. Při každém stisknutí tlačítka se tento režim zapne nebo vypne.

• Po připojení subwooferu (není součástí balení) se tlačítko BASS přepne na tlačítko Subwoofer. Pohybem tohoto tlačítka nahoru nebo dolů můžete nastavit hlasitost subwooferu na -12 nebo v rozmezí -6 až +6. Po stisknutí tohoto tlačítka se hlasitost subwooferu nastaví na úroveň 0.CZE - 27

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete. Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače V nabídce televizoru nastavte reproduktor televizoru Samsung na možnost externích reproduktorů (další informace najdete v uživatelské příručce k televizoru).

• Po dokončení instalace zařízení Soundbar můžete nastavit jeho hlasitost pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung. (Pokud nechcete tuto funkci používat při zapnutém zařízení Soundbar, stiskněte a podržte na 5 sekund tlačítko Surround. Na displeji zařízení Soundbar se zobrazí „OFF-TV REMOTE“ a funkce se vypne.) Chcete-li nastavit hlasitost pouze pomocí dálkového ovladače televizoru Samsung, stiskněte tlačítko Surround a podržte je déle než 5 sekund tak, aby se na displeji zařízení Soundbar zobrazila zpráva „SAMSUNG-TV REMOTE“. – Vždy, když na 5 sekund podržíte tlačítko Surround, dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE“ (výchozí režim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

• Zde je postup, jak nastavit hlasitost zařízení Soundbar pomocí dálkového ovladače dodávaného s televizorem jiného výrobce: Zapněte zařízení Soundbar a 5 sekund podržte tlačítko Surround (na displeji zařízení Soundbar se zobrazí zpráva „OFF-TV REMOTE“), uvolněte tlačítko Surround a poté je znovu na déle než 5 sekund podržte. (na displeji zařízení Soundbar se zobrazí zpráva „ALL-TV REMOTE“.) – Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCACZE - 28 Používání skrytých tlačítek Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce Surround Dálkovém ovladači televizoru Zapnuto/Vypnuto Strana 27 (Zdroj) Párování BT Strana 15 p (Přehrát/Pozastavit) Auto Power Down Zapnuto/Vypnuto (režim AUX) Strana 25 Vlevo Auto Power Link ON/OFF Strana 7 Vpravo Anynet+ ON/OFF Strana 26 (Ovládání zvuku) 7 pásmový EQ Strana 24 SOUND MODE DRC ON/OFF (pohotovostní režim) Strana 25 Specikace výstupů pro různé režimy zvukových efektů Efekt Vstup Výstup Bez sady bezdrátových zadních reproduktorů Včetně sady bezdrátových zadních reproduktorů Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.CZE - 29 10 INSTALACE SADY

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem. Součásti pro upevnění na stěnu 450mm Šablona pro upevnění na stěnu Držák šroubu (2 ks) Šroub (2 ks) Držák pro upevnění na stěnu (2 ks)

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 30

2. Vyrovnejte Osa papírové šablony se středem

televizoru (pokud montujete zařízení Soundbar pod televizor) a lepicí páskou přilepte na zeď Šablona pro upevnění na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa 450mm

3. Pomocí nějakého ostrého předmětu,

například tužky nebo propisky, označte místa pro otvory a poté Šablona pro upevnění na stěnu sundejte. 450mm CENTER LINE

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Nástěnné držáky.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 31

7. Montáž zařízení Soundbar proveďte tak, že

zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

8. Zasuňte Soundbar podle následujícího

obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

• Širší (spodní) části Nástěnné držáky nasaďte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech. Montáž držáku kabelů Pomocí dodaného Šroub upevněte podle obrázku Držák kabelů k Soundbaru a poté v něm uspořádejte příslušné kabely. WIRELESS AUX IN

POWER OUT (For TV) HDMI IN HDMI OUT (TV-ARC) Držák kabelů

Instalace podstavce držáku Pokud montujete Soundbar na stěnu, připojte pomocí 2 dodaných šroubů 2 Podstavce držáku ke spodní části Soundbaru (viz obrázek níže).

• Všimněte si, že podstavce některých televizorů Samsung jsou navrženy tak, aby poskytovaly požadované místo pro montáž Soundbaru. Po dokončení montáže opřete Podstavce držáku Soundbaru o základnu stojanu. Wi-Fi SETUP SPK ADD

WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)POWER

POWER OUT (For TV)HDMI INHDMI OUT(TV-ARC)Wi-Fi SETUP SPK ADD Umístění Soundbaru 11 AKTUALIZACE SOFTWARU Jakmile se Soundbar připojí k internetu, automaticky se provede aktualizace softwaru, a to i v případě, že je Soundbar vypnutý.

• Chcete-li použít funkci automatických aktualizací, musí být Soundbar připojen k internetu. Pokud dojde k odpojení napájecího kabelu nebo k přerušení napájení, bezdrátové připojení k Soundbaru bude ukončeno. V případě přerušení napájení Soundbar zapněte a znovu připojte k síti.CZE - 33

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Jednotka nejde zapnout. Je napájecí kabel připojen do zásuvky? ; Zapojte zástrčku napájecího kabelu do zásuvky. Po stisknutí tlačítka nefunguje příslušná funkce. Je ve vzduchu statická elektřina? ; Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte. V režimu BT dochází k výpadkům zvuku. ; Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 9 a 15. Ze zařízení Soundbar není slyšet zvuk. Je zapnuta funkce Ztlumit? ; Stisknutím tlačítka VOL tuto funkci zrušíte. Je hlasitost nastavena na minimální úroveň? ; Nastavte hlasitost. Dálkový ovladač nefunguje. Nejsou vybité baterie? ; Vyměňte baterie za nové. Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká? ; Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar. Nelze se připojit k televizoru. Připojení prostřednictvím drátové sítě ; Zkontrolujte, zda je kabel řádně připojen (podle názvu konektoru zkontrolujte, zda je kabel zapojen do správné konektoru). (další informace ohledně jednotlivých způsobů připojení najdete na odpovídající stránce) ; Stisknutím tlačítka (Zdroj) na pravé straně Soundbaru nebo na dálkovém ovladači zkontrolujte, zda je vybrán správný režim. Připojení prostřednictvím bezdrátové sítě ; Připojení přes Bluetooth

1. Přepněte Soundbar do režimu „BT

PAIRING“ a pomocí televizoru proveďte znovu vyhledávání (podrobnosti najdete na straně 9). ; Připojení přes Wi-Fi

1. Zkontrolujte, zda máte kompatibilní model

• Podporovány jsou pouze televizory Samsung Smart uvedené na trh po roce 2014.

2. Zkontrolujte, zda je televizor připojen k

• Není-li televizor připojen k Wi-Fi, vytvořte připojení pomocí nabídky sítě na televizoru (viz uživatelská příručka k televizoru).CZE - 34

3. Zkontrolujte, zda je Soundbar připojen k

• Je-li připojen, zobrazí se po spuštění aplikace Samsung Multiroom ve vašem mobilním zařízení (například v chytrém telefonu nebo tabletu) v seznamu reproduktorů. (podrobnosti najdete na straně 18).

4. Zkontrolujte kanál DFS.

SOFTWARU Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.comCZE - 35 15 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

Technické údaje OBECNÉ Hmotnost

Rozsah provozních teplot

Rozsah provozní vlhkosti

Podporované formáty pro přehrávání

Výstupní výkon bezdrátového zařízení

CZE - 36 Upozornění : Při zapnutí či vypnutí bezdrátového a kabelového síťové připojení se přístroj automaticky restartuje. Celkový příkon v pohotovostním režimu (W) (Všechny síťové porty aktivní) 4,0W Wi-Fi/Ethernet Metoda deaktivace portů Bezdrátové a kabelové síťové připojení zapnete či vypnete stiskem tlačítka Wi-Fi SETUP na přístroji na 30 sekund. Bluetooth Metoda deaktivace portů Funkci Bluetooth zapnete či vypnete stiskem tlačítka SPK ADD na přístroji na 30 sekund.

• Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU. Funkci 5GHz WLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách.CZE - 37 [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlDEU - ii SICHERHEITSINFORMATIONEN

Allikas ), et valida režiim „WIFI“.

Allikas ), et valida režiim „WIFI“. WIFI

1. Ubezpečte sa, že napätie u vás doma

3. Jednotku nevystavujte priamemu

– Pripojenie pomocou optického kábla

Pripojenie elektrického napájania

• Pripojte dodaný napájací kábel ku konektoru

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar MSxxxx“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

vyberte režim „WIFI“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar MSxxxx“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

vyberte režim „WIFI“. WIFI

2. Skontrolujte, či je televízor pripojený k

4. Skontrolujte kanál DFS.
