HWMS6511 - Heliriba SAMSUNG - Tasuta kasutusjuhend

Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-MS6511
Mõõtmed (L x K x S)	1160 x 80 x 168 mm
Kaal	6,5 kg
Toiteallikas	AC (vt toote etiketti)
Ooterežiimi tarbimine (kõik võrgupordid aktiivsed)	4,0 W
Ühenduvus	HDMI (ARC), Optiline, AUX, Bluetooth, Wi-Fi (2,4/5 GHz)
Toetatud helivormingud	LPCM 2ch, Dolby Digital, DTS
Kõlarid	6 bassi + 3 kõrget (4 oomi)
Helirežiimid	Standard, Muusika, Selge hääl, Sport, Kino, Nutirežiim, Surround
Traadita funktsioonid	Bluetooth (A2DP), Wi-Fi, Spotify Connect, Amazon Alexa
Seinale kinnitamine	Jah (komplekt kaasas)
TV ühilduvus	Samsung Smart TV 2014 ja uuemad, ARC
Tarkvarauuendus	Automaatne Interneti kaudu
Kaasasolevad tarvikud	Pult, AA patareid x2, toitekaabel, seinakinnitused, paigaldusjuhend
Hooldus	Pühkige pehme kuiva lapiga
Ohutus	Ärge jätke niiskuse kätte, ärge avage, elektrilöögi oht
Remonditavus	Võtke ühendust Samsungi klienditeenindusega

Korduma kippuvad küsimused - HWMS6511 SAMSUNG

Kuidas ühendada heliriba teleriga HDMI ARC kaudu?

Ühendage HDMI-kaabel (ei kuulu komplekti) heliriba HDMI OUT (TV-ARC) pordi ja teleri HDMI IN (ARC) pordi vahele. Lülitage mõlemad seadmed sisse ja valige heliribal allikas 'D.IN' või 'TV ARC'. Veenduge, et teler on seadistatud ARC-le ja Anynet+ on lubatud.

Kuidas ühendada heliriba teleriga Bluetoothi kaudu?

Vajutage nuppu Allikas, kuni kuvatakse 'BT'. Kui kuvatakse 'BT READY', hoidke alliknuppu 5 sekundit all, et lülituda 'BT PAIRING' režiimi. Lülitage teleris Bluetooth sisse ja valige loendist '[AV] Samsung Soundbar MSxxxx'.

Mida teha, kui heliribast ei tule heli?

Veenduge, et heliriba on sisse lülitatud ja heli ei ole vaigistatud (vaigistuse tühistamiseks vajutage VOL). Veenduge, et õige allikas on valitud (D.IN, HDMI, BT jne). Kontrollige juhtmega ja traadita ühendusi. Kui probleem püsib, taaskäivitage heliriba, ühendades selle lahti ja uuesti sisse.

Kuidas paigaldada heliriba seinale?

Kasutage kaasasolevat seinale paigaldamise juhendit aukude märkimiseks. Puurige augud vastavalt seinatüübile (vajadusel kasutage tüübleid). Kinnitage seinakinnitused heliriba tagaosale kaasasolevate kruvidega, seejärel riputage heliriba seina kruvidele. Veenduge, et sein talub 6,5 kg kaalu.

Kuidas kasutada teleri kaugjuhtimispulti heliriba juhtimiseks?

Vajutage ja hoidke all heliriba kaugjuhtimispuldi Surround-nuppu 5 sekundit, kuni kuvatakse 'SAMSUNG-TV REMOTE'. Seejärel saab Samsungi teleri kaugjuhtimispult helitugevust reguleerida. Muude kaubamärkide telerite puhul hoidke Surround-nuppu all kuni kuvatakse 'ALL-TV REMOTE'.

Kuidas reguleerida surround-heli?

Vajutage kaugjuhtimispuldi Surround-nuppu funktsiooni sisse- või väljalülitamiseks. Sisselülitatud režiimis levib heli kõikidesse kõlaritesse, pakkudes kaasahaaravat kogemust. Samuti saate tagumiste kõlarite taset reguleerida helijuhtimise kaudu (vajutage SOUND CONTROL ja seejärel valige REAR LEVEL).

Kuidas uuendada heliriba tarkvara?

Uuendus toimub automaatselt, kui heliriba on Internetiga ühendatud (Wi-Fi). Veenduge, et heliriba on sisse lülitatud ja teie võrguga ühendatud. Kui uuendus on saadaval, paigaldatakse see automaatselt. Samuti saate kontrollida käsitsi Samsung Multiroomi rakenduse kaudu.

Miks kaugjuhtimispult ei tööta?

Kontrollige, et patareid poleks tühjad (asendage need uute AA patareidega). Veenduge, et kaugjuhtimispuldi ja heliriba vahel pole takistusi ja et kaugus ei ületa 10 meetrit. Kui probleem püsib, ühendage heliriba lahti ja uuesti sisse.

Kas ma saan ühendada lisasubwooferi või ümbritseva heli kõlarid?

Jah, saate osta Samsungi traadita ümbritseva heli kõlarikomplekti (näiteks SWA-9000S) või ühilduva subwooferi. Ühendage komplektiga kaasasolev elektronvõti heliriba WIRELESS-porti. Järgige Samsung Multiroomi rakenduse juhiseid surround-süsteemi seadistamiseks.

Kuidas kasutada Amazon Alexa't heliribaga?

Installige SmartThingsi rakendus oma mobiilseadmesse ja lisage heliriba. Alexa rakenduses lubage oskus 'Samsung Wireless Audio' ja avastage seadmed. Seejärel saate kasutada häälkäsklusi nagu 'Alexa, tõsta elutoas helitugevust' (nimetage heliriba SmartThingsis).

KASUTUSJUHEND HWMS6511 SAMSUNG

	ETTEVAATUST!MITTE AVADA,ELEKTRILÖÖGIOHT
	See sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
	Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.
	Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist.

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tömmata.

Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tömbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolutoiteallikas vastaks toote tagaküljel asuval identifitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on möeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.

TEAVE SELLE JUHENDI KOHTA

Kasutusjuhend koosneb kahest osast: sellest paberkandjal lihtsast KASUTUSJUHENDIST ja põhjalikumast TÄIELIKUST KASUTUSJUHENDIST, mille saab alla laadida.

KASUTUSJUHENDIST

See kasutusjuhend käsitleb ohutussuuniseid, teavet toote paigaldamise, komponentide ja ühenduste kohta ning toote tehnilisi andmeid.

Täielikule kasutusjuhendile pääsete juurde Samsungi veebipõhises klienditoekeskuses, skannides QR-koodi. Juhendi vaatamiseks arvutis või mobiilsideseadmes laadige see veebisaidilt dokumendivormingus alla. (http://www.samsung.com/support)

Kujundust, tehnilisi andmeid ja rakendusekuva võidakse ette teatamata muuta.

SISUKORD

01 Komponentide Kontrollimine 2

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(2 AA-patareid) 2

02 Toote Ülevaade 3

Soundbari esipaneel / parempoolne paneel 3

Soundbari alumine paneel 4

03 Soundbari Ühendamine 5

Elektritoite ühendamine ____ 5

04 Teleriga Ühendamine 7

1.meetod.Ühendamine kaabliga 7

- Ühendamine optilise kaabliga ____ 7

- Teleri ühendamine HDMI-kaabli kaudu 8

2.meetod.Ühendamine juhtmevabalt 9

- Teleri ühendamine Bluetoothi kaudu ____ 9

- Ühendamine Wi-Fi kaudu 11

05 Välisseadme Ühendamine 13

Ühendamine optilise või analoog-helikaabli (AUX) kaudu 13

Ühendamine HDMI-kaabli kaudu 14

06 Mobiilsideseadme Ühendamine 15

1. meetod. Ühendamine Bluetoothi kaudu ____ 15

2. meetod. Ühendamine Wi-Fi (juhtmevaba võrgu) kaudu 18

07 Amazoni toote ühendamine 20
08 Soundbari juhtimine Amazoni seadmega 23
09 Kaugjuhtimispuldi Kasutamine 24

Kuidas kaugjuhtimispulti kasutada? ____ 24

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 27

Varjatud nuppude kasutamine 28

Väljundi andmed erinevate heliefektirežiimide puhul ____ 28

10 Seinakinnituse Paigaldamine 29

Ettevaatusabinõud paigaldamisel 29

Seinakinnituse komponendid 29

Kaablihoidiku paigaldamine 31

Jalahoidiku paigaldamine 32

11 Tarkvara-Värskendus 32
12 Veaotsing 33
13 Litsents 34
14 Avatud Lähtekoodi Litsentsi Teatis 34
15 Oluline Teenusega Seotud Märkus 35
16 Tehnilised Andmed ja Teave 35

Tehnilised andmed 35

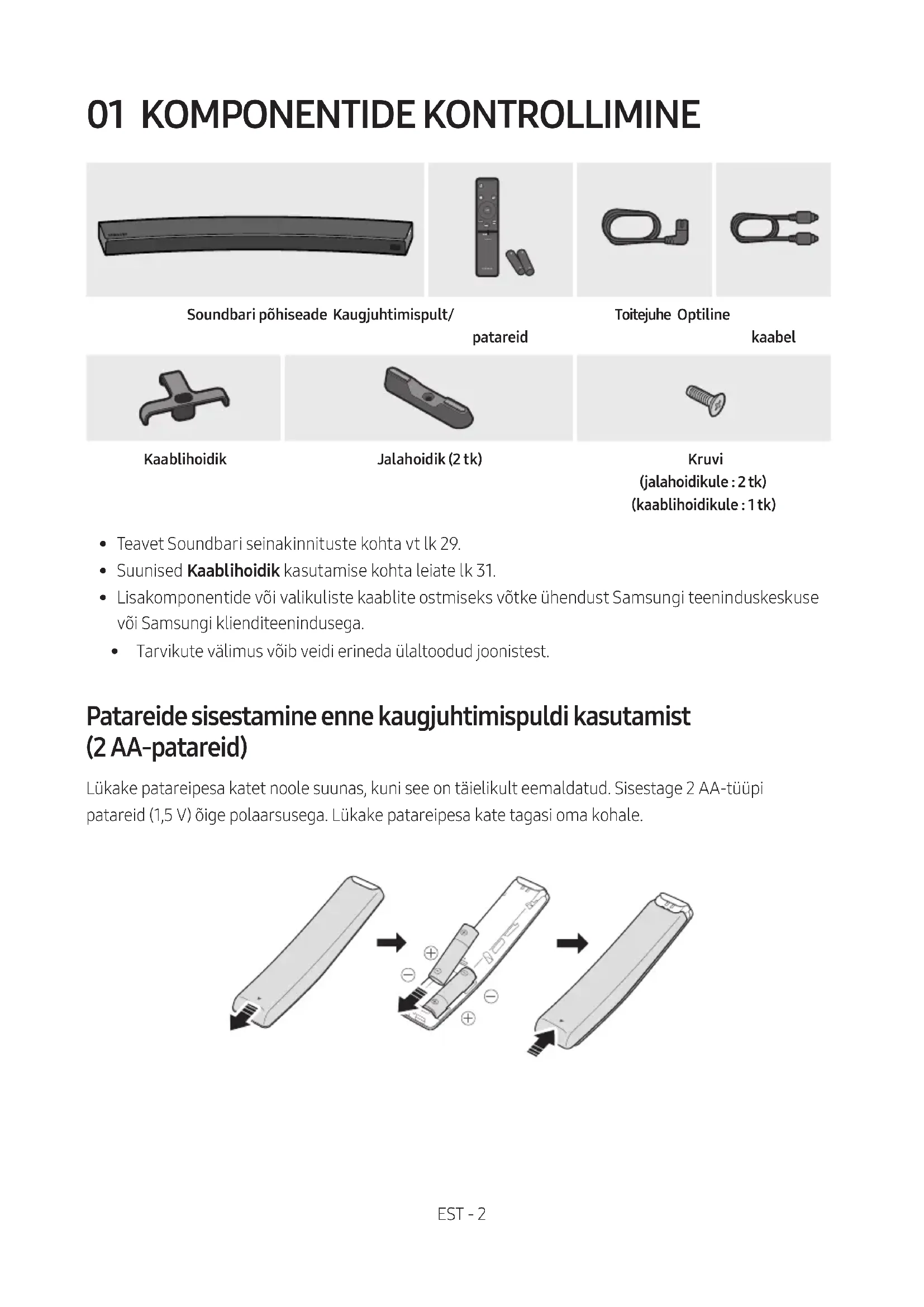

01 KOMPONENTIDE KONTROLLIMINE

(jalahoidikule : 2 tk)
(kaablihoidikule : 1 tk)

• Teavet Soundbari seinakinnituste kohta vt lk 29.
- Suunised Kaablihoidik kasutamise kohta leiate lk 31.
- Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
- Tarvikute välimus võib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AA-patareid)

Lükake patareipesa katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake patareipesa kate tagasi oma kohale.

Paigutage toode nii, et SAMSUNG i logo jääks ülespoole. Soundbari parem külg

1	EkraanKuvab toote oleku ja kasutatava režiimi.
2	Nupp -/+ (Helitugevus)Reguleerib helitugevust.Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
3	Nupp (Allikas)Valib allika sisendrežiimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	ARC (HDMI OUT)-sisend	D.IN → TV ARC (automaatne teisendamine)
	AUX-sisend AUX
	HDMI-sisend HDMI
	Wi-Fi-režiim WIFI
	BLUETOOTH-režiim BT
	Režiimi „BT PAIRING“ sisselülitamiseks valige allikaks „BT“ ning seejärel vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit.
4	Nupp (Boide)Lülitab toite sisse ja välja.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui soovite nautida ainult Soundbari heli, tuleks teleri kölarid teleri heliseadistusmenüüst välja lülitada. Vt oma teleriga kaasasolevat kasutusjuhendit.

Soundbari alumine paneel

POWER OUT (For TV) POWER IN DIGITAL AUDIO IN (OPTICAL) WIRELESS AUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD

1	POWER OUT (For TV)Ühendage Soundbariga ühendatud ja seinakinnituskomplekti (WMN300SB, ei kuulu komplekti) kasutades seinale paigaldatud Samsungi teleri toitejuhe vooluvõrku.
2	POWER INÜhendage Soundbari vahelduvvoolu toitekaabel.
3	DIGITAL AUDIO IN (OPTICAL)Saate ühendada välisseadme digitaalse (optilise) väljundiga.
4	WIRELESSKinnitage juhtmevaba tongel, mis ühendab Soundbari juhtmevabalt ruumilise heli kölarite ja bassikõlariga. (Ruumilise heli kölarit, bassikõlarit ja juhtmevaba tonglit müüakse eraldi.)Pesa WIRELESS ei ühildu USB-ga.Bassikõlarite saadavus erineb olenevalt piirkonnast. Kontrollige saadavust aadressil http://www.samsung.com/support.
5	AUX INSaate ühendada välisseadme analoogväljundiga.
6	HDMI INSisestab samal ajal digitaalseid video- ja helisignaale, kasutades selleks HDMI-kaablit.Saate ühendada välisseadme HDMI-väljundiga.
7	HDMI OUT (TV-ARC)Saate ühendada teleri HDMI (ARC) pesaga.
8	Wi-Fi SETUP / SPK ADDLooge rakenduseSamsung Multiroomkaudu ühendus juhtmevaba (Wi-Fi-) võrguga.

• Kui eemaldate toitekaablit seinakontaktist, tömmake pistikust. Ärge tömmake kaablist.
• Ärge ühendage seda seadet või muid komponente vahelduvvooluvõrgu pistikupessa, enne kui köik ühendused komponentide vahel on lõpetatud.

03 SOUNDBARI ÜHENDAMINE

Elektritoite ühendamine

- Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme alaosa.)

Toitejuhe Elektritoite ühendamine POWER IN Soundbari põhiseadme alaosa

- Ühendage kaasasolev toitekaabel pessa POWER IN.

POWER OUT (For TV)

Soundbari põhiseadme alaosa

- Pesa POWER OUT kasutatakse seinakinnituskomplekti (WMN300SB, ei kuulu komplekti) kasutades seinale paigaldatud Samsungi teleri toitega varustamiseks.

- Pesa POWER OUT saab ühendada ainult nende Samsungi teleritega, mis kasutavad 2-viigulist toitejuhet ja mille võimsustarve on kuni 400 W. (Pesa ühendamine rohkem kui 400 W võimsust tarbiva seadmega võib Soundbari kahjustada või põhjustada talitlushäireid.)

Seinakinnituskomplekti WMN300SB ja pesaga POWER OUT ühilduvate Samsungi telerite loendi leiate seinakinnituskomplekti WMN300SB kasutusjuhendist. Juhendi leiate veebilehelt http://www.samsung.com/support.

04 TELERIGA ÜHENDAMINE

Saate kuulata teleri heli Soundbari kaudu juhtmega või juhtmevaba ühendusega.

• Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abil juhtida.
• Optiline kaabel kasutamise korral toetavad seda funktsiooni 2017. aasta Samsungi nutitelerid, mis toetavad Bluetoothi.
  – See funktsioon võimaldab kasutada ka teleri menüüd, et reguleerida helivälja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1. meetod. Ühendamine kaabliga

Kui edastatavad signaalid on vormingus Dolby Digital ja suvandi „Digitaalse väljundi helivorming“ seadeks on valitud teleris PCM, on soovitatud valida seadeks Dolby Digital. Pärast seade muutmist on võimalik nautida paremat helikvaliteeti. (Menüü võib olenevalt teleritootjast erineda.)

Ühendamine optilise kaabliga

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli abil teleri pesaga OPTICAL OUT.
2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas) ja seejärel valige režiim „D.IN“.

Auto Power Link

Auto Power Link lülitab Soundbari teleri sisselülitamisel automaatselt sisse.

1. Ühendage Soundbar ja teler digitaalse optilise kaabli abil.

2. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas) ja seejärel valige režiim „D.IN“.

3. Hoidke kaugjuhtimispuldil Vasakut nuppu 5 sekundit all, et lülitada Auto Power Link sisse või välja.

• Auto Power Link on vaikimisi sisse lülitatud.
(Selle funktsiooni väljalülitamiseks lülitage automaatne toide Soundbari kaudu välja.)
- Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
- See funktsioon on saadaval ainult režiimis „D.IN“.

Teleri ühendamine HDMI-kaabli kaudu

1. Kui Soundbar ja teler on sisse lülitatud, ühendage HDMI-kaabel (pole kaasas), nagu on joonisel näidatud.
2. Soundbari põhiseadme ekraanil kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

- Kui teleri heli pole kuulda, vajutage kaugjuhtimispuldil või Soundbari paremal küljel nuppu (Allikas) et lülituda režiimi „D.IN“. Ekraanil kuvatakse järjest „D.IN“ ja „TV ARC“ ning esitatakse teleri heli.

• Kui Soundbari põhiseadme ekraanil ei kuvata teadet „TV ARC“, siis kontrollige, kas kaabel on ühendatud öige pordiga.
• Kasutage teleri kaugjuhtimispuldi helitugevuse nuppe Soundbari helitugevuse muutmiseks.

MÄRKUSED

• HDMI on liides, mis võimaldab video- ja heliandmete digitaalset edastamist vaid ühe pesa kaudu.
• Kui teleril on ARC-port, ühendage HDMI-kaabel porti HDMI IN (ARC).
• Soovitame kasutada võimaluse korral südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • Anynet+ peab olema sisse lülitatud.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

2. meetod. Ühendamine juhtmevabalt

Teleri ühendamine Bluetoothi kaudu

Kui teler on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „BT“.
2. Valige „BT“ asemel „BT PAIRING“.

- Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu 📄 (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING“.

1. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)
2. Valige teleri ekraanil kuvatavast loendist „[AV] Samsung Soundbar MSxxxx“.

Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Need Pairing“ või „Paired“. Soundbari ühendamiseks valige teade ja looge ühendus.

- Kui teler on ühendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] → „BT“.

1. Nüüd kuulete Soundbari kaudu teleri heli.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar MSxxxx“), siis kustutage see.
• Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lülituda režiimi „BT PAIRING“. Seejärel valige teleri otsinguloendist „[AV] Samsung Soundbar MSxxxx“.

Mida tähendavad olekud BT READY ja BT PAIRING?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobiilsideseadme kaudu.
• BT PAIRING : selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu 📄 (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Soundbari ja teleri ühenduse katkestamine

Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas) ja valige mis tahes režiim peale „BT“.

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
• Soundbari ja teleri vahel automaatse Bluetooth-ühenduse tühistamiseks vajutage kaugjuhtimispuldil olekus „BT READY“ 5 sekundit nuppu ▶II (Esitamine/Peatamine). (Valige Sees → Väljas)

Ühendamiseelne kontroll-loend

1. Kontrollige, kas teie Samsung Smart TV toodi turule pärast 2014. aastat. See funktsioon ühildub ainult pärast 2014. aastat turule toodud Samsung Smart TV-dega.
2. Veenduge, et teie juhtmevaba (Wi-Fi-) ruuter oleks valmis ja töötaks.
3. Veenduge, et teler oleks ühendatud juhtmevaba võrguga (teie Wi-Fi-võrguga).

TV

1. samm : Soundbari ühendamine Wi-Figa

1. Vajutage Soundbari paremal küljel või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida režiim „WIFI“.

2. Valitud Samsungi telerite kasutamise korral (2016. või 2017. aasta Samsungi nutitelerid, mis toetavad Bluetoothi)

3. Kui teler on sisse lülitatud ja valite režiimi „WIFI“, kuvatakse teleriekraanil hüpikaken koos suunistega Soundbari automaatseks ühendamiseks juhtmevaba (Wi-Fi-) ruuteriga. Vaadake suuniseid teleris kuvatavas hüpikaknas.

WIFI

1. Ühendage oma mobiilsideseade (nutitelefon, tahvelarvuti vms) teleriga samasse Wi-Fi-võrku.
2. Installige mobiilsideseadmesse (nutitelefon, tahvelarvuti vms) rakendus Samsung Multiroom ja käivitage see.

1. Soundbari ühendamiseks oma Wi-Fi-võrku järgige mobiilsideseadmes rakendusekuval toodud suuniseid.

2. samm: seadete konfigureerimine teleris

- Kui pärast Soundbari sisendallika vahetamist katkeb teleri ühendus juhtmevaba võrguga, ühendage teler telerimenüü kaudu uuesti võrku.

2017. aastal välja lastud telerid

1. Kodumenüü → Seaded (💡) → Heli → Heliväljund → Valige [AV] Soundbar MSxxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.

2016. aastal välja lastud telerid

1. Kodumenüü → Seaded (💡) → Heli → Heliväljund → Valige [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.

2015. aastal välja lastud telerid

1. Kodumenüü → Heli → Kõlarite loend → Valige [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Soundbarist kostub teleri heli.

2014. aastal välja lastud telerid

1. Kodumenüü → Heli → Kölari seaded → Valige Multiroom Link - Seaded → Soundbar+Surround.
2. Valige Soundbari puhul "[AV] Samsung Soundbar MSxxxx" ja seejärel "OK".
3. Kodumenüü → Heli → Kölari seaded → Valige Teleri heliväljund → Multiroom Link

Kõlari seaded Teleri heliväljund Multiroom Link TV kõlar • Teleri installimise tüüp Alus TV SoundConnect • Samsungi heliseadmete loend • Lisa uus seade Sees Multiroom Link • Seaded Soundbar+Surround Bluetooth-körvaklapid • Loend Bluetooth-körvaklapid OK

Multiroom Link Soundbar+Surround Soundbar [AV] Samsung Soundbar M ✓ [AV] Samsung Soundbar MSxxxx Ära kasuta OK Helitugevus Kölarite test Nime mu

1. Soundbarist kostub teleri heli.

MÄRKUSED

• Teler ja Soundbar peavad olema ühendatud samasse juhtmevabasse (Wi-Fi-) võrku.
• Kui teie juhtmevaba (Wi-Fi-) ruuter kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fiühendust luua. Pöörduge täpsema teabe saamiseks oma Interneti-teenuse pakkuja poole.
• Kui 5 GHz Wi-Fi-ühendus pole sujuv, kasutage 2,4 GHz ribalaiust.

05 VÄLISSEADME ÜHENDAMINE

Looge välisseadmega juhtmega või juhtmevaba võrgu kaudu ühendus, et esitada välisseadme heli Soundbari kaudu.

Ühendamine optilise või analoog-helikaabli (AUX) kaudu

Optiline kaabel

① Ühendage põhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optilise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
② Valige režiim „D.IN“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu →(Allikas).

VõI

Helikaabel (AUX)

① Ühendage põhiseadme pesa AUX IN (Heli) helikaabli kaudu allikaseadme pesaga AUDIO OUT.
② Valige režiim „AUX“, vajutades parempoolsel paneelil või kaugjuhtimispuldil nuppu 📄 (Allikas).

Ühendamine HDMI-kaabli kaudu

1. Ühendage toote tagaküljel olev pesa HDMI IN HDMI-kaabli (pole kaasas) kaudu digitaalseadme pesaga HDMI OUT.
2. Ühendage toote tagaküljel olev pesa HDMI OUT (TV-ARC) HDMI-kaabli (pole kaasas) kaudu teleri pesaga HDMI IN.
3. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „HDMI“.
4. Soundbari ekraanil kuvatakse režiim „HDMI“ ja esitatakse heli.

06 MOBIILSIDESEADME ÜHENDAMINE

1. meetod. Ühendamine Bluetoothi kaudu

Kui mobiilsideseade on ühendatud Bluetoothi kaudu, saate kuulata stereoheli ilma tülikate kaabliteta.

- Korraga saab ühendada ainult ühe Bluetooth-seadme.

Esmakordne ühendamine

1. Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu → (Allikas) ja seejärel valige „BT“.
2. Valige „BT“ asemel „BT PAIRING“.

- Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu 📄 (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING“.

1. Valige loendist „[AV] Samsung Soundbar MSxxxx“.

- Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadme nimi] → „BT“.

1. Saate esitada Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar MSxxxx“), siis kustutage see.
• Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lülituda režiimi „BT PAIRING“.

Seejärel valige Bluetooth-seadmete otsinguloendist „[AV] Samsung Soundbar MSxxxx“.

Mida tähendavad olekud BT READY ja BT PAIRING?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobiilsideseadme kaudu.
• BT PAIRING : selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT“ Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu ➞ (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt küsitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.
• Soundbar ei pruugi Bluetooth-otsingut või -ühendust õigesti sooritada järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

- Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

- Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

- Kui olete Soundbari ja Bluetooth-seadme vahel paarisühenduse loonud, valides „[AV] Samsung Soundbar MSxxxx“ seadme skannitud seadmete loendist, lülitub Soundbar automaatselt režiimi „BT“.

- Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisühendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olema vähemalt üks kord varem paarisühenduses olnud.)

• Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar näitab „BT READY“.
• Soundbari ei saa siduda Bluetoothi kasutamise ajal teise Bluetooth-seadmega.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage parempoolsel paneelil või kaugjuhtimispuldil nuppu ➞ (Allikas) ja seejärel valige mis tahes režiim peale „BT“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED“.

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
• Soundbar lülitub automaatselt välja pärast 5 minutit olekus Valmis.

Lisateavet Bluetoothi kohta

Bluetooth on tehnoloogia, mis võimaldab Bluetoothiga ühilduvaid seadmeid hõlpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada müra või talitlushäireid, olenevalt kasutusest, kui: – osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/edastussüsteemiga.
  – seade puutub kokku elektrilise muutlikkusega, mis on põhjustatud seina, nurga või kabinetiosa takistustest.
  – see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-idest.
• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lähestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kaugus ületab Bluetoothi töövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruugi Bluetooth-ühendus õigesti toimida.
• Bluetooth-ühendus töötab vaid siis, kui see on seadme lähedal. Ühendus katkeb automaatselt, kui Bluetooth seade ühenduseks sobivast vahemikust väljas. Isegi piisavalt väikese vahemaa korral vöib heli kvaliteet halveneda takistuste, nt seinte vöi uste töttu.
• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

2. meetod. Ühendamine Wi-Fi (juhtmevaba võrgu) kaudu

• Ühe Soundbari ühendamisel Wi-Fi-võrku saate nautida mitmesuguseid muusika voogedastusteenuseid ja Interneti-raadiot. Mitme Soundbari ühendamisel Wi-Fi-võrku saate kasutada rühmitatud taasesitus- või stereohelirežiimi.
• Soundbari ühendamiseks mobiilsideseadmega juhtmevaba (Wi-Fi-) võrgu kaudu on nõutav rakendus Samsung Multiroom.

Mobiilsideseade

Esmakordne ühendamine

1. Vajutage Soundbari paremal küljel või kaugjuhtimispuldil nuppu 📄 (Allikas), et valida režiim „WIFI“.

WIFI

1. Installige mobiilsideseadmesse (nutitelefon või tahvelarvuti) rakendus Samsung Multiroom ja käivitage see.

1. Soundbari ühendamiseks Wi-Fi-vörku järgige mobiilsideseadmes rakendusekuval toodud suuniseid.

Täiendava Soundbari paigaldamine, kui Samsungi juhtmevabad kölarid on juba kasutusel

1. Soundbari ühendamiseks 2 Samsungi juhtmevaba kölariga ja ruumilise heli süsteemi konfigureerimiseks järgige alltoodud samme. (Ruumilise heli süsteemi ei saa seadistada ühe heliseadme ja ühe Soundbariga.)

① Puudutage nūpu, et kuvada kõigi kölarite loend.

② Puudutage Soundbari mudelinimest paremal nuppu:

③ Puudutage suvandit Surround Setup. Pärast kölari lohistamist soovitud kohta valige suvand Done.

4 Ruumilise heli ühendus on loodud.

MÄRKUS

- Täiendava SWA-9000S-i (ei kuulu komplekti) ühendamiseks lahutage Samsungi juhtmevabad kölarid Soundbari küljest, et keelata ruumilise heli süsteem. (Kui ühendate ruumilise heli kölarid ilma seadet SWA-9000S lahutamata, esitatakse ruumilist heli nii Samsungi juhtmevaba kölari kui ka ruumilise heli kölari kaudu.)

07 AMAZONI TOOTE ÜHENDAMINE

Ühendage ja kasutage koos Amazoni tootega (Amazon Echo)

Kasutage oma kölarite juhtimiseks ja Amazon Echo pakutavate muusikateenuste nautimiseks Amazon Echo toodet.

1. Installige rakendus SmartThings oma mobiilsideseadmesse.

1. Käivitage rakendus ja järgige ekraanil kuvatavaid suuniseid, et Soundbar rakenduses registreerida (lisada).

Sellisel juhul valige rakenduse menüüs „Add device“ ja läbige see toiming. Soundbar on nüüd rakendusse lisatud.

1. Määrake rakenduses SmartThings Soundbarile nimi, mille teie Amazoni seade ära tunneb. (näide: Samsung, Soundbar, Elutuba, Puhketuba, Magamistuba, Kontor jne)

ETTEVAATUST!

- Amazoni seadmed ei pruugi tuvastada nimesid, mis sisaldavad erimärke.

- Jätke see samm vahele, kui Skills on juba seadistatud.

1. Kasutage häälkäsklusi oma Amazoni seadmes oleva muusika nautimiseks.

- Kõlaritega kasutatav Amazon Echo teenus on piiratud muusikaga. Teistele Amazon Echo pakutavatele teenustele, nagu uudised ja ilmateave, pääseb juurde Amazon Echo tootes.

• See funktsioon ei pruugi köigis riikides saadaval olla.

- Seda teenust pakub Amazon ja selle pakkumine võidakse igal ajal lõpetada. Samsung ei vastuta teenuse saadavuse eest.

Kasutage kölarite juhtimiseks häälkäsklusi

Funktsioon + käsklus + kölari nimi

Kasutage kölari nime, mida kasutasite Alexa rakendusse lisamisel.

Tegevus Häälkäsklus
RakenduseSmartThingskontole lisatud ja Amazon Alexa kontoga ühendatud heliseadme otsimine	„Alexa, otsi seadmeid“

* Kasutage häälkäsklusi kölarite puhul nimega „Elutuba“

Tegevus Häälkäsklus
Helitugevuse seadmine väärtusele 5 „Alexa, määra helitugevuseks 5 elutoas“
Helitugevuse suurendamine „Alexa, suurenda helitugevust elutoas“
Heli vaigistamine „Alexa, vaigista heli elutoas“
Raadiojaama KISS FM kuulamine „Alexa, esita Kiss FM-i elutoas“
Järgmise laulu esitamine „Alexa, järgmine lugu elutoas“
Heli peatamine „Alexa, peata heli elutoas“
Heli sisselülitamine „Alexa, lülita heli sisse elutoas“
Heli väljalülitamine „Alexa, lülita heli välja elutoas“

09 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1 2 5 6 7 3 Surround SMART MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Toide	Heliriba sisse- ja väljalülitamiseks.
2	Heli juhtimine	Saadaolevad suvandid on järgmised: TREBLE,SYNC, REAR LEVEL või REAR SPEAKER ON/OFF.Suvandi TREBLE helitugevusereguleerimiseks valige heliseade TREBLE ja seejärel reguleerige helitugevust navigeerimisnuppu Üles/Alla vajutades vahemikus -6 kuni +6.Vajutage ja hoidke all nuppu (Heli juhtimine) umbes 5 sekundit, etreguleerida iga sagedusriba heli. 150 Hz,300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja10KHz on valitavad (Vasakule/Paremale)ning köiki neist saab reguleerida sätetelevahemikus -6...+6 (Üles/Alla).Kui teleri ja Soundbari vaheline video ningheli ei ole sünkroonis, valige heliseadetest suvand SYNC ja seadke heliviivitusvahemikku 0–300 ms, vajutadesnavigeerimisnuppu Üles/Alla.Kui ühendatud on ruumilise heli kölarid (eikuulu komplekti), valige suvand REAR LEVEL ja reguleerige helitugevustnavigeerimisnuppu Üles/Alla vajutadesvahemikus -6 kuni +6.Funktsiooni REAR SPEAKER saab ON/OFFlülitada, vajutades navigeerimisnuppuÜles/Alla.Valikut Heli sünkroonimine toetatakseainult möne funktsiooni puhul.

3	Surround	Ruumilise heli funktsioon lisab helile sügavus- ja ruumiefekti.Iga kord nupule vajutamisel vahelduvad ON ja OFF.ON : heli esitatakse köigist kölaritest.OFF : kuulete originaalallika kanali heli mitmest kölarist.
4	SOUND MODE	Saate valida soovitud heliefekti, valides suvandiSTANDARD,MUSIC,CLEAR VOICE, SPORTS,või MOVIE.Valige režiim „STANDARD“, kui soovite nautida originaalheli.DRC (Dynamic Range Control)Võimaldab rakendada Dolby Digitali lugudele dünaamikadiapasooni juhtimise.Kui vajutate ja hoiate ooterežiimis all nuppuSOUND MODE,lülitub DRC (Dynamic Range Control) sisse või välja. Kui DRC on sisse lülitatud, vähendatakse valju heli.(Heli võib olla moonutatud.)
5	Allikas	Vajutage heliribaga ühendatud allika valimiseks.Režiim BT PAIRINGRežiimi „BT PAIRING“ sisselülitamiseks režiimis „BT“ vajutage ja hoidke all nuppu→(Allikas) kauem kui 5 sekundit. Vt üksikasju lk 15.Auto Power Down funktsioonSeade lülitub automaatselt välja järgmistes olukordades.- RežiimD.IN/WIFI/BT: kui helisignaali ei ole 5 minutit.- RežiimHDMI:kui helisignaali ei ole 15 minutit.- RežiimAUX:- Kui helikaabel (AUX-kaabel) on 5 minutit lahutatud.- Kui ajal, mil helikaabel (AUX-kaabel) on ühendatud, puudub 8 tunni vältel võtmesisend. (Automaatse väljalülitamise funktsiooni saab ainult sellisel juhul välja lülitada.)- Automaatse väljalülitamise funktsiooni väljalülitamiseks režiimis „AUX“ vajutage nuppu▶IIja hoidke seda 5 sekundit all. Ekraanil kuvatakse„ON-AUTO POWER DOWN“/„OFF-AUTO POWER DOWN“.
6	Esitamine/peatamine(BT/Wi-Fi)	Vajutage muusikafaili ajutiseks peatamiseks nuppu▶II.Muusika esitamise jätkamiseks vajutage nuppu uuesti.
7	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale.Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.KordamineKordamisfunktsiooni kasutamiseks vajutage navigeerimisnuppu Üles.Muusika vahelejätmineVajutageParemalenuppu, et valida järgmine muusikafail. Vajutage Vasakulenuppu, et valida eelmine muusikafail.Anynet+ / Auto Power LinkSaate funktsiooni Anynet+ ja Auto Power Link sisse või välja lülitada.Funktsiooni Anynet+ ja Auto Power Link saab juhtida vastavaltParemaleja Vasakulenupuga.- Anynet+ : kui Soundbar on ühendatud Samsungi teleriga HDMI-kaabli kaudu, saate juhtida Soundbari Samsungi teleri kaugjuhtimispuldiga.Funktsiooni Anynet+ ON- ja OFF hoidke nuppuParemaleligikaudu 5 sekundit all.- Auto Power Link : kui Soundbar on ühendatud teleriga digitaalse optilise kaabli kaudu, saab Soundbar teleri sisselülitamisel automaatselt sisse lülituda.Funktsiooni Auto Power Link ON- või OFF hoidke nuppuVasakligikaudu 5 sekundit all.- Anynet+ / Auto Power Link on vaikimisi ON lülitatud.
8	SMART MODE	Optimeerib automaatselt heliefekte, et need sobiksid parajasti esitatava stseeniga.Režiim lülitub igal nupuvajutusel sisse või välja.
9	BASS	Suvandi BASS helitugevuse reguleerimiseks vahemikus -6 kuni + 6 lükake nuppu üles või alla. BASS helitugevuse seadmiseks tasemele 0 vajutage nuppu.Kui ühendatud on bassikõlar (ei kuulu komplekti), muutub nupp BASS bassikõlari nupuks. Lükake seda nuppu üles või alla bassikõlari helitugevuse reguleerimiseks väärtusele -12 või vahemikus -6 kuni +6. Bassikõlari helitugevuse seadmiseks tasemele 0 vajutage nuppu.
10	VOL	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.VaigistamineVajutage heli vaigistamiseks nuppu VOL. Vajutage uuesti vaigistuse väljalülitamiseks.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Kasutage teleri menüüd, et valida Samsungi teleri kölariks välised kölarid.

(Lisateavet vt teleri kasutusjuhendist.)

- Pärast Soundbari paigaldamist saate reguleerida Soundbari helitugevust, kasutades Samsungi teleriga kaasasolevat infrapuna-kaugjuhtimispulti. (Kui te ei soovi seda funktsiooni kasutada, kui Soundbar on sisse lülitatud, vajutage ja hoidke nuppu Surround all 5 sekundit. Soundbari ekraanil kuvatakse teade „OFF-TV REMOTE“ ja funktsioon lülitub välja.)

Helitugevuse reguleerimiseks ainult Samsungi teleri kaugjuhtimispuldiga vajutage ja hoidke all nuppu Surround kauem kui 5 sekundit, kuni Soundbari ekraanil kuvatakse teade „SAMSUNG-TV REMOTE“.

- Iga kord nupu Surround 5 sekundit vajutatuna hoidmisel vahetub režiim järgmises järjestuses: „SAMSUNG-TV REMOTE“ (vaikerežiim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

- Soundbari helitugevuse reguleerimiseks muu tootja teleriga kaasasoleva kaugjuhtimispuldiga lülitage Soundbar sisse, vajutage ja hoidke all nuppu Surround 5 sekundit (Soundbari ekraanil kuvatakse teade „OFF-TV REMOTE“), vabastage nupp Surround ning seejärel vajutage uuesti ja hoidke all nuppu Surround kauem kui 5 sekundit. (Soundbari ekraanil kuvatakse teade „ALL-TV REMOTE“.)

• See funktsioon ei pruugi olenevalt kaugjuhtimispuldist saadaval olla.
  – Tootjad, kes seda funktsiooni toetavad:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Varjatud nuppude kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
Surround	Teleri kaugjuhtimispuldiga sees/väljas	Lk 27
(Allikas)	BT sidumine Lk 15
►II (Esitamine/peatamine)	Auto Power Down sees/väljas(režiim AUX)	Lk 25
Vasakule Auto Power Link ON/OFF Lk 7
Paremale Anynet+ ON/OFF Lk 26
(Heli juhtimine)	7 ribaga EQ Lk 24
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 25

Väljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend			Väljund
			Ilma juhtmeta tagakõlarikomplektita	Juhtmeta tagakõlarikomplektiga
Surround	ON	2.0 kanalit	2.0 kanalit 4.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit
SOUND MODE	STANDARD	2.0 kanalit	2.0 kanalit 4.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit
	MUSIC	2.0 kanalit	2.0 kanalit 2.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit
	CLEAR VOICE	2.0 kanalit	3.0 kanalit 5.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit
	SPORTS	2.0 kanalit	3.0 kanalit 5.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit
	MOVIE	2.0 kanalit	3.0 kanalit 5.0 kanalit
		5.1 kanalit 3.0	kanalit 5.0 kanalit

• Samsungi juhtmeta tagakõlarikomplekti saab osta eraldi. Komplekti ostmiseks võtke ühendust edasimüüjaga, kellelt ostsite Soundbari.

10 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seina paksuse ja tüübiga.
- Läbimõõt: M5
– Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

d d

Seinakinnitusjuhik

1. Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

• Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

Keskjoon

1. Märkige aukude asukohad terava esemega, nt pliiatsiga, seejärel eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 kruvi.

Kinnitage Kaablihoidik kaasasoleva Kruvi joonisel näidatud viisil Soundbarile, seejärel saate kasutada Kaablihoidik kaablite korraldamiseks.

Kaablihoidik

Jalahoidiku paigaldamine

Kui te ei paigalda Soundbari seinale, kinnitage 2 Jalahoidik 2 kaasasoleva kruviga Soundbari põhjale, nagu on allpool näidatud.

- Pange tähele, et teatud Samsungi telerite alustel on spetsiaalne koht Soundbari kinnitamiseks. Soundbari paigaldamise lõpetamiseks pange Soundbari Jalahoidik aluse jalgadele.

Soundbari koht

11 TARKVARA- VÄRSKENDUS

Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt, isegi kui Soundbar on välja lülitatud.

- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga löpetatakse, kui selle toitejuhe vooluvörgust eemaldatakse või vool katkeb. Toitekatkestuse korral lülitage Soundbar sisse ja ühendage see uuesti.

12 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lülitu sisse.

Kas toitejuhe on ühendatud pistikupessa?

Mõni funktsioon ei tööta nupu vajutamisel.

Kas õhus on staatilist elektrit?

→Eemaldage toitepistik ja ühendage see uuesti.

→ Vt Bluetooth-ühenduse jaotisi lk 9 ja 15.

Heli ei esitata.

Kas vaigistusfunktsioon on sisse lülitatud?

→Funktsiooni tühistamiseks vajutage nuppu VOL.

Kas helitugevus on seatud miinimumi peale?

→Reguleerige helitugevust.

Kaugjuhtimispult ei tööta.

Kas patareid on tühjad?

→Sisestage uued patareid.

Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel?

→Liigutage kaugjuhtimispult Soundbari põhiseadmele lähemale.

Teleriga ei saa ühendada.

Ühendamisel juhtmega vörgu kaudu

→Kontrollige, kas kaabel on õigesti ühendatud. (Kontrollige pordi nime, veendumaks, et kaabel oleks ühendatud õigesse porti.) (Teavet iga ühendusmeetodi kohta vaadake asjakohaselt lehelt.) →Vajutage Soundbari paremal küljel või kaugjuhtimispuldil nuppu (Allikas), et kontrollida, kas režiim on õige.

Ühendamisel juhtmeta vörgu kaudu

→Ühendatud Bluetoothi kaudu

1. Lülitage Soundbar režiimi „BT PAIRING“ ja seejärel otsige teleri kaudu uuesti. (Vaadake üksikasju lk 9.)

→Ühendatud Wi-Fi kaudu

1. Kontrollige, kas teleri mudel on ühilduv.

- Toetatakse ainult pärast 2014. aastat turule toodud Samsung Smart TV-sid.

1. Kontrollige, kas teler on Wi-Figa ühendatud.

- Kui teler pole Wi-Figa ühendatud, looge ühendus, kasutades teleri vörgumenüüd. (Vaadake teleri kasutusjuhendit.)

1. Kontrollige, kas Soundbar on Wi-Figa ühendatud.

- Kui Soundbar on ühendatud, kuvatakse see rakenduse Samsung Multiroom käivitamisel mobiilsideseadmes (nt nutitelefonis või tahvelarvutis) kölarite loendis. (Vaadake üksikasju lk 18.)

1. Kontrollige DFS-kanalit.

- Kui teie juhtmevaba (Wi-Fi-) ruuter kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Pöörduge täpsema teabe saamiseks oma Interneti-teenuse pakkuja poole.

13 LITSENTS

DOLBY AUDIO

Lisateavet selles tootes kasutatud avatud allikate kohta vt veebisaidilt

http://opensource.samsung.com.

15 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
  • Rakenduda võivad administratiivtasud, kui

(a) kutsute välia tehniku ja tootel ei ole defekti (kasutusiuhendit pole loetud).

(b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).

- Administratijvtasu antakse teile teada enne tehniku visiiti.

16 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

ÜLDINE	Mass		6,5 kg
	Mõõtmed(L × K × S)		1160,0 x 80,0 x 168,0 mm
	Töötemperatuuri vahemik		+5°C kuni +35°C
	Töötemperatuuri vahemik		10 % ~ 75 %
HDMI Video			1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Kõlar			Bassikõlar × 6, Körgsageduskõlar × 3, 4 oomi
Toetatud esitamisvormingud			LPCM 2ch, Dolby AudioTM(toetab Dolby® Digital), DTS
Juhtmevabaseadmeväljundvõimsus	Wi-Fi maksimaalne saatjavõimsus		100 mW 2,4GHz – 2,4835 GHz korral,5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
	BT maksimaalne saatja võimsus		100 mW 2,4 GHz – 2,4835 GHz korral

MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale öiguse tehnilisi andmeid ette teatamata muuta.
• Mass ja möötmed on liqikaudsed.
• Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt : Soundbari põhiseadme alaosa)

Ettevaatust! Toode taaskäivitub automaatselt, kui lülitate Wi-Fi või Etherneti sisse/välja.

Üldine elektritarve puhkerežiimil (W) (köik võrgupordid on sisse lülitatud)		4,0W
Wi-Fi/Ethernet	Pordi inaktiveerimise meetod	Wi-Fi või Etherneti sisse-/väljalülitamiseks vajutage 30 sekundi vältel toote nuppu Wi-Fi SETUP.
Bluetooth	Pordi inaktiveerimise meetod	Bluetoothi sisse-/väljalülitamiseks vajutage 30 sekundi vältel toote nuppu SPK ADD.

- Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga 2014/53/EL. Euroopa Liidu vastavusdeklaratsiooni täistekst on saadaval internetiaadressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote nimi.

Seda seadet võib kasutada köigis Euroopa Liidu riikides. Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult sisetingimustes.

[Selle toote patareide öige löppkäitlemine]

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote öige löppkäitlemine

(Elektri- ja elektrooniliste seadmete jäätmed)

(Kehtib eraldi jäätmekogumissüsteemidega riikides)

Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust.

Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks.

Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt:

http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.
