Produkto tipas	Garso juosta
Prekės ženklas	Samsung
Modelis	HW-MS6511
Matmenys (I x A x G)	1160 x 80 x 168 mm
Svoris	6,5 kg
Maitinimas	AC (žr. gaminio etiketę)
Energijos sąnaudos budėjimo režimu (visi tinklo prievadai aktyvūs)	4,0 W
Jungtys	HDMI (ARC), optinis, AUX, Bluetooth, Wi-Fi (2,4/5 GHz)
Palaikomi garso formatai	LPCM 2ch, Dolby Digital, DTS
Garsiakalbiai	6 žemųjų dažnių + 3 aukštųjų dažnių (4 omų)
Garso režimai	Standartinis, Muzika, Aiškus balsas, Sportas, Kinas, Išmanusis režimas, Aplinkinis garsas
Belaidės funkcijos	Bluetooth (A2DP), Wi-Fi, Spotify Connect, Amazon Alexa
Montavimas ant sienos	Taip (komplekte)
Suderinamumas su televizoriais	Samsung Smart TV 2014 ir vėlesni, ARC
Programinės įrangos atnaujinimas	Automatinis per internetą
Pridedami priedai	Nuotolinio valdymo pultas, AA baterijos x2, maitinimo laidas, sieniniai laikikliai, tvirtinimo vadovas
Priežiūra	Nuvalyti minkšta, sausa šluoste
Sauga	Nelaikyti drėgmėje, neatidaryti, elektros smūgio rizika
Remontuojamumas	Susisiekite su Samsung klientų aptarnavimo tarnyba

Dažnai užduodami klausimai - HWMS6511 SAMSUNG

Kaip prijungti garso juostą prie televizoriaus per HDMI ARC?

Prijunkite HDMI laidą (nepridedamas) tarp garso juostos HDMI OUT (TV-ARC) prievado ir televizoriaus HDMI IN (ARC) prievado. Įjunkite abu prietaisus ir garso juostoje pasirinkite šaltinį 'D.IN' arba 'TV ARC'. Patikrinkite, ar televizoriuje nustatyta ARC ir ar įjungtas Anynet+.

Kaip prijungti garso juostą prie televizoriaus per Bluetooth?

Paspauskite šaltinio mygtuką, kol ekrane pasirodys 'BT'. Jei rodomas 'BT READY', laikykite nuspaudę šaltinio mygtuką 5 sekundes, kad pereitumėte į 'BT PAIRING' režimą. Televizoriuje įjunkite Bluetooth ir sąraše pasirinkite '[AV] Samsung Soundbar MSxxxx'.

Ką daryti, jei iš garso juostos neskamba joks garsas?

Patikrinkite, ar garso juosta įjungta ir ar garsas neišjungtas (paspauskite VOL, kad atšauktumėte tylą). Įsitikinkite, kad pasirinktas teisingas šaltinis (D.IN, HDMI, BT ir kt.). Patikrinkite laidines arba belaides jungtis. Jei problema išlieka, išjunkite ir vėl įjunkite garso juostą ištraukę ir įkišę maitinimo laidą.

Kaip sumontuoti garso juostą ant sienos?

Naudokite pridedamą sieninio tvirtinimo vadovą, kad pažymėtumėte skyles. Išgręžkite skyles, atitinkančias sienos tipą (jei reikia, naudokite kaiščius). Pritvirtinkite sieninius laikiklius prie garso juostos galinės dalies pridedamais varžtais, tada pakabinkite garso juostą ant sieninių varžtų. Įsitikinkite, kad siena gali atlaikyti 6,5 kg svorį.

Kaip naudoti televizoriaus nuotolinio valdymo pultą garso juostai valdyti?

Paspauskite ir laikykite nuspaudę garso juostos nuotolinio valdymo pulte mygtuką Surround 5 sekundes, kol pasirodys 'SAMSUNG-TV REMOTE'. Tada „Samsung“ televizoriaus nuotolinio valdymo pultas gali reguliuoti garsumą. Kitų prekių ženklų televizoriams laikykite nuspaudę mygtuką Surround, kol pasirodys 'ALL-TV REMOTE'.

Kaip nustatyti aplinkinį garsą?

Paspauskite nuotolinio valdymo pulte mygtuką Surround, kad įjungtumėte arba išjungtumėte šią funkciją. Įjungus, garsas skleidžiamas per visus garsiakalbius, kad būtų sukurta įtraukianti patirtis. Taip pat galite reguliuoti galinių garsiakalbių lygį naudodami garso valdymą (paspauskite SOUND CONTROL, tada pasirinkite REAR LEVEL).

Kaip atnaujinti garso juostos programinę įrangą?

Atnaujinimas atliekamas automatiškai, kai garso juosta yra prijungta prie interneto (Wi-Fi). Įsitikinkite, kad garso juosta įjungta ir prijungta prie jūsų tinklo. Jei yra galimas atnaujinimas, jis įdiegiamas automatiškai. Taip pat galite rankiniu būdu patikrinti per „Samsung Multiroom“ programėlę.

Kodėl nuotolinio valdymo pultas neveikia?

Patikrinkite, ar baterijos neišsikrovusios (pakeiskite jas naujomis AA baterijomis). Įsitikinkite, kad tarp nuotolinio valdymo pulto ir garso juostos nėra kliūčių ir kad atstumas neviršija 10 metrų. Jei problema išlieka, išjunkite ir vėl įjunkite garso juostą.

Ar galiu prijungti papildomą žemų dažnių garsiakalbį arba aplinkinio garso garsiakalbius?

Taip, galite įsigyti „Samsung“ belaidžių aplinkinio garso garsiakalbių rinkinį (pvz., SWA-9000S) arba suderinamą žemų dažnių garsiakalbį. Prijunkite prie komplekto pridedamą elektroninį raktą prie garso juostos WIRELESS prievado. Vadovaukitės „Samsung Multiroom“ programėlės instrukcijomis, kad sukonfigūruotumėte aplinkinio garso sistemą.

Kaip naudoti Amazon Alexa su garso juosta?

Įdiekite „SmartThings“ programėlę savo mobiliajame įrenginyje ir pridėkite garso juostą. „Alexa“ programėlėje įjunkite įgūdį „Samsung Wireless Audio“ ir aptikite įrenginius. Tada galite naudoti balso komandas, pvz., „Alexa, padidink garsą svetainėje“ (pavadinkite garso juostą „SmartThings“).

NAUDOJIMO INSTRUKCIJA HWMS6511 SAMSUNG

- Šī funkcija dažas valstis var nebūt pieejama.

	DĖMESIOELEKTROS SMŪGIOPAVOJUS, NEATIDARYKITE
	Šis simbolis nurodo, kad viduje teka aukšta įtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.
	Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.
	Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina jžeminti įsaugų jžeminimo tinklą.
	Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.
	Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.
	Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga.

JSPÈJIMAS

- Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės.

DÈMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE I PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.
• lrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę jžeminimo jungtį.
• Norint atjungti jrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.
• Saugokite, kad ant jrenginio neužlašetų arba neužtikštų skysčio. Nedėkite ant jrenginio daiktų su skysčiais, pvz., vazų.
• Norėdami ši įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.

ATSARGUMO PRIEMONÈS

1. Įsitikinkite, kad kintamosios srovės maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant galinėje gaminio pusėje esančio identifikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Per perkūniją ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite jrenginj nuo tiesioginių saulės spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti jrenginys ir sutrikti jo veikimas.

4. Saugokite gaminj nuo drègmès (pvz., vazų) ir karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.

5. Baterijose, naudojamose su šiuo gaminiu, yra cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų į ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų. Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.

APIE ŠI VADOVA

Naudotojo vadove yra dvi dalys: šis paprastas popierinis NAUDOTOJO VADOVAS ir IŠSAMUS VADOVAS, kurį galite atsisiųsti.

Šiuo vadovu naudokitės saugumo instrukcijoms, gaminio montavimo nurodymams, komponentams, sujungimams ir gaminimo specifikacijos peržiūrėti.

Nuskenavę QR kodą, tiesioginiame „Samsung“ klientų aptarnavimo centre galite atsidaryti lšsamų vadovą. Jei vadovą norite peržiūrėti kompiuteryje arba mobiliajame įrenginyje, atsisiųskite vadovą dokumento formatu iš svetainės. (http://www.samsung.com/support)

Dizainas, specifikacijos ir programos ekranas gali būti keičiami be išankstinio jspėjimo.

TURINYS

01 Komponentų patikrinimas 2

Bateriju ïdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

02 Gaminio apžvalga 3

Priekinis / dešinės pusės „Soundbar“ skydelis ____ 3 Apatinis „Soundbar“ skydelis ____ 4

03 „Soundbar“ prijungimas 5

Elektros šaltinio prijungimas ____ 5

04 Prijungimas prie televizoriaus

1 būdas. Prijungimas naudojant kabelį ____ 7
- Prijungimas naudojant optinį kabelį ____ 7
- Televizoriaus prijungimas naudojant HDMI kabelj 8
2 būdas. Prijungimas belaidžiu ryšiu ____ 9
- Televizoriaus prijungimas per „Bluetooth“ ____ 9
- Prijungimas naudojant „Wi-Fi“ ____ 11

05 Išorinio jrenginio prijungimas

Prijungimas naudojant optinį arba analoginio garso (AUX) kabelį ____ 13

Prijungimas naudojant HDMI kabelį 14

06 Mobiliojo jrenginio prijungimas

1 būdas. Prijungimas per „Bluetooth“ ____ 15

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidį tinklą) 18

07 „Amazon“ jrenginio prijungimas 20
08 „Soundbar“ valdymas per „Amazon“ jrenginj 23

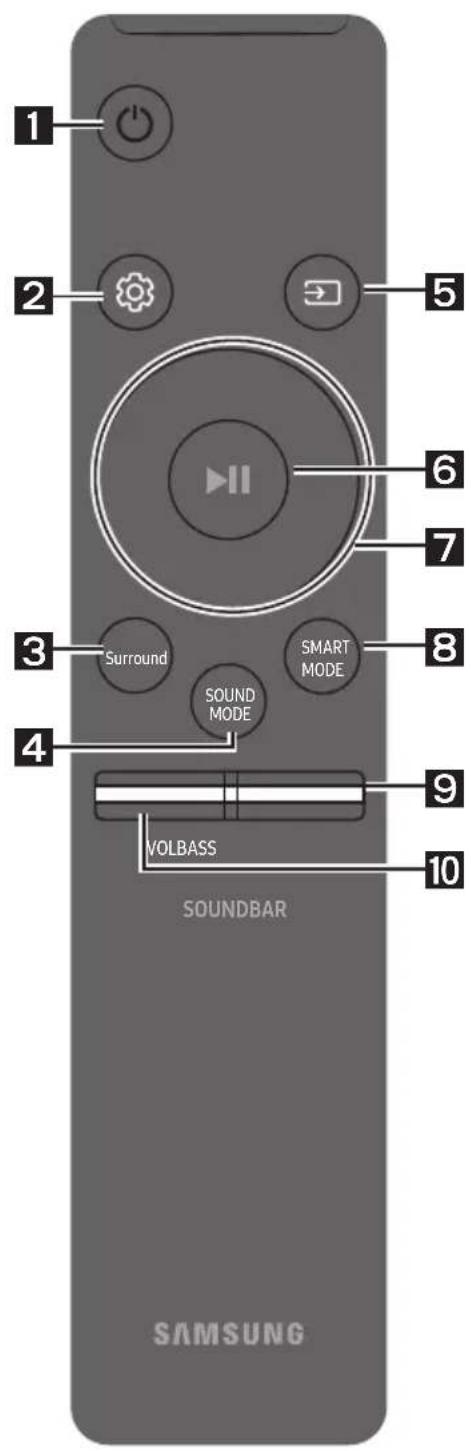

09 Nuotolinio valdymo pulto naudojimas 24

Kaip naudotis nuotolinio valdymo pultu ____ 24

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu 27

Paslėptų mygtukų naudojimas ____ 28

Skirtingų režimų garso efektų išvesties techniniai duomenys ____ 28

10 Sienos laikiklio montavimas 29

Su jrengimu susijusios atsargumo priemonės 29

Tvirtinimo prie sienos komponentai ____ 29

Kabelio laikiklio tvirtinimas 31

Laikiklio kojelių montavimas ____ 32

11 Programinės įrangos naujinimas 32
12 Trikčių šalinimas 33
13 Licencija 34
14 Atvirosios programinės įrangos licencijos pranešimas 34
15 Svarbi pastaba apie techninę priežiūrą 35
16 Techniniai duomenys ir vadovas 35

Specifikacijos 35

01 KOMPONENTU PATIKRINIMAS

"Soundbar" pagrindinis jrenginys Nuotolinio valdymo pultas / Maitinimo elementai Maitinimo laidas Optinis kabelis

Kabelio laikiklis Laikiklio kojelė (2 EA) Varžtas
(laikiklio kojelei: 2 EA)
(kabelio laikikliui: 1 EA)

• Informacija apie „Soundbar“ tvirtinimo prie sienos komponentus pateikiama 29 psl.
• Instrukcijas, kaip naudotis Kabelio laikiklis, rasite 31 psl.
• Norėdami įsigyti papildomų komponentų ar kabelių, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centra.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Pastumkite baterijų dangtelį rodyklės kryptimi, kol jis visiškai nusiims. 2 AA baterijas (1,5 V) įdėkite teisingai pasirinkdami poliškumo kryptį. Pastumkite baterijų dangtelį ir įstatykite atgal į vietą.

Priekinis / dešinės pusės „Soundbar“ skydelis

Gaminį padėkite taip, kad SAMSUNG logotipas būtų viršuje. Dešinė „Soundbar“ pusė

1	EkranasRodoma gaminio būsena ir dabartinis režimas.
2	-/+ (Garsumo) mygtukasReguliuojamas garsumas.Reguliuojant garsumo lygis rodomas „Soundbar“ priekiniame ekrane.
3	(Šaltinio) mygtukasPasirenkamas šaltinio įvesties režimas.
	Įvesties režimas Ekranas
	Optinė skaitmeninė išvestis D.IN
	ARC (HDMI OUT) įvestis	D.IN → TV ARC (Automatinis konvertavimas)
	AUX įvestis AUX
	HDMI įvestis HDMI
	Wi-Fi režimas WIFI
	BLUETOOTH režimas BT
	• Jei norite jjungti režimą BT PAIRING, šaltinį perjunkite į režimą BT, tada paspauskite ir ilgiau nei 5 sek.palaikykite (Šaltinio) mygtuką.
4	[TYZZ] (Maitinimo) mygtukasJjungiamas arba išjungiamas maitinimas.

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek.
• Kai jjungsite jrenginj, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.
• Jei norite mégautis tik „Soundbar“ garsiakalbio atkuriamu garsu, turite išjungti TV garsiakalbius įėję į TV garso nustatymo meniu. Žr. savininko vadovą, gautą su savo televizoriumi.

Apatinis „Soundbar“ skydelis

POWER OUT (For TV) POWER IN DIGITAL AUDIO IN (OPTICAL) WIRELESS AUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD

1	POWER OUT (For TV)Prijunkite „Samsung“ televizoriaus, prijungto prie „Soundbar“ ir pritvirtinto prie sienos naudojant tvirtinimo prie sienos rinkinį (WMN300SB – nepridedamas), maitinimo laidą.
2	POWER INPrijunkite „Soundbar“ kintamosios srovės maitinimo kabelį.
3	DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties.
4	WIRELESSĮkiškite belaidžio ryšio saugos raktą, kuris belaidžiu ryšiu prijungia „Soundbar“ prie erdvinio garso ir žemųjų dažnių garsiakalbių. (Erdvinio garso bei žemųjų dažnių garsiakalbiai ir belaidžio ryšio saugos raktas parduodami atskirai.)WIRELESS lizdas nesuderinamas su USB.Žemųjų dažnių garsiakalbių pasiūla įvairiose rinkose skiriasi. Informacijos apie siūlomus žemųjų dažnių garsiakalbius ieškokite http://www.samsung.com/support.
5	AUX INSkirta prijungti prie išorinio įrenginio analoginės išvesties.
6	HDMI INPriimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelj.Skirta prijungti prie išorinio jrenginio HDMI išvesties.
7	HDMI OUT (TV-ARC)Skirta prijungti prie HDMI (ARC) lizdo televizoriuje.
8	Wi-Fi SETUP / SPK ADDPrijunkite prie belaidžio tinklo („Wi-Fi“) naudodamiesi Samsung Multiroom programa.

• Traukite už kištuko, jei norite ištraukti maitinimo laidą iš sieninio elektros lizdo. Netraukite už laido.
• Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.

03 „SOUNDBAR“ PRIJUNGIMAS

Elektros šaltinio prijungimas

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio priklijuotą etiketę. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

Maitinimo laidas Elektros šaltinio prijungimas POWER IN „Soundbar" pagrindinio įrenginio apačia

- Ijunkite pridėtą maitinimo kabelį i POWER IN lizdą.

POWER OUT (For TV)

„Soundbar“ pagrindinio jrenginio apačia

- POWER OUT lizdas naudojamas elektros energijai i „Samsung“ televizorių, pritvirtintą prie sienos naudojant tvirtinimo prie sienos rinkinį (WMN300SB – nepridedamas), tiekti.

- ⚠ POWER OUT lizdą galima jungti tik „Samsung“ televizorius su 2 kontaktų maitinimo laidu ir suvartojančius 400 W arba mažiau elektros energijos. (J lizdą jjungtas jrenginys, kuris suvartoja daugiau nei 400 W elektros energijos, gali sugadinti „Soundbar“ arba sutrikdyti jo veikimą.)

„Samsung“ televizorių, kurie suderinami su tvirtinimo prie sienos rinkiniu WMN300SB ir POWER OUT lizdu, sąrašą galima rasti prie tvirtinimo prie sienos rinkinio WMN300SB pridėtame naudotojo vadove.

Vadovą galite rasti ir apsilankę interneto svetainėje http://www.samsung.com/support.

04 PRIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus garsą leiskite per „Soundbar“ naudodami laidinę ar belaidę jungtį.

- Kai „Soundbar“ prijungiamas prie pasirinkto „Samsung“ televizoriaus, „Soundbar“ galima valdyti televizoriaus nuotolinio valdymo pultu.

• Naudojant Optinis kabelis, šią funkciją gali palaikyti 2017 m. „Samsung Smart TV“ televizoriai, palaikantys „Bluetooth“.
• Ši funkcija leidžia televizoriaus meniu reguliuoti garso lauką ir įvairius nustatymus, garsumą bei garsą nutildyti.

1 būdas. Prijungimas naudojant kabelj

Kai transliuojami signalai yra „Dolby Digital“, o skaitmeninės išvesties garso formato nustatymas jūsų televizoriuje yra PCM, rekomenduojama pakeisti šį nustatymą į „Dolby Digital“. Kai nustatymas pakeistas, galite mégautis geresne garso kokybe. (Meniu gali skirtis ir priklauso nuo televizoriaus gamintojo.)

Prijungimas naudojant optinį kabelį

1. Sujunkite „Soundbar“ garsiakalbio lizdą DIGITAL AUDIO IN (OPTICAL) su televizoriaus lizdu OPTICAL OUT skaitmeniniu optiniu kabeliu.
2. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Šaltinio) mygtuką, tada pasirinkite režima D.IN.

Auto Power Link

Auto Power Link funkcija automatiškai jjungia „Soundbar“, kai jjungiate televizorių.

1. Sujunkite „Soundbar“ garsiakalbj ir televizorių skaitmeniniu optiniu kabeliu.

2. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Šaltinio) mygtuką, tada pasirinkite režimą D.IN.

3. Norėdami jjungti arba išjungti Auto Power Link funkcija, paspauskite ir 5 sek. palaikykite nuspaudę nuotolinio valdymo pulto mygtuką Kairėn.

• Pagal numatytuosius nustatymus Auto Power Link funkcija yra ON. (Jei šią funkciją norite išjungti, išjunkite automatinio jjungimo funkciją naudodami „Soundbar“.)
• Atsižvelgiant i prijungta irenginj, funkcija automatinio siejimo jjungus funkcija qali neveikti.
• Ši funkcija veikia tik jjungus režimą D.IN.

Televizoriaus prijungimas naudojant HDMI kabelj

1. Jjunge „Soundbar“ ir televizorių prijunkite HDMI kabelį (nepridedamas), kaip parodyta paveikslėlyje.

2. „Soundbar“ pagrindinio jrenginio ekrano lange rodoma TV ARC, o per „Soundbar“ leidžiamas televizoriaus qarsas

3. Jei televizoriaus garso nesigirdi, nuotolinio valdymo pulte arba dešiniajame „Soundbar“ šone paspauskite (Šaltinio) mygtuką, kad jjungtumėte režimą D.IN. Ekrane paeiliui rodoma D.IN ir TV ARC. tada pasigirsta televizoriaus qarsas.

4. Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TV ARC“, patikrinkite, ar kabelis prijungtas prie tinkamo lizdo.
5. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lyqi.

PASTABOS

• HDMI yra sąsaja, leidżianti perduoti vaizdo ir garso duomenis skaitmeniniu būdu naudojant tik vieną jungtį.
• Jei televizoriuje yra ARC prievadas, prijunkite HDMI kabelj prie HDMI IN (ARC) prievado.
• Jei jmanoma, rekomenduojame naudoti bešerdį HDMI kabelį. Naudojant šerdinį HDMI kabelį, jis turėtų būti mažesnio nei 14 mm skersmens.
• „Anynet+“ funkcija turi būti jjungta.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.

2 būdas. Prijungimas belaidžiu ryšiu

Televizoriaus prijungimas per „Bluetooth“

Prijunge televizorių per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną televizorių.

Prijungimas pirmą kartą

1. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Šaltinio) mygtuką, tada pasirinkite režimą BT.
2. BT perjunkite j BT PAIRING.

- Jei ekrane parodoma BT READY, dešiniajame „Soundbar“ skydelyje ar nuotolinio valdymo pulte paspauskite ir 5 sek. palaikykite ➞ (Šaltinio) mygtuką, kad būtų parodyta BT PAIRING.

1. Televizoriuje jjunkite „Bluetooth“ režimą. (Daugiau informacijos pateikiama televizoriaus vadove.)
2. Televizoriaus ekrane rodomame sąraše pasirinkite [AV] Samsung Soundbar MSxxxx.

Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas Need Pairing arba Paired. Jei norite prisijungti prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšj.

- Kai televizorių prijungiate, „Soundbar“ priekiniame ekrane parodoma [TV pavadinimas] → BT.

1. Dabar per „Soundbar“ galite leisti televizoriaus garsą.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar MSxxxx), ištrinkite jį.
• Veikiant BT režimui dešiniajame „Soundbar“ skydelyje arba nuotolinio valdymo pulte paspauskite ir ilgiau bei 5 sek. palaikykite (Šaltinio) mygtuką, kad jjungtumėte režimą BT PAIRING. Tada televizoriaus paieškos sąraše pasirinkite [AV] Samsung Soundbar MSxxxx.

Ką reiškia BT READY ir BT PAIRING būsena?

• BT READY : Veikiant šiam režimui galite ieškoti anksčiau prijungtu televizorių arba prisijungti prie „Soundbar“ iš anksčiau prijungto mobiliojo įrenginio.
• BT PAIRING : Veikiant šiam režimui galite prisijungti prie naujo jrenginio. (Veikiant BT režimui dešiniajame „Soundbar“ šone arba nuotolinio valdymo pulte paspauskite ir ilgiau nei 5 sek. palaikykite 📄 (Šaltinio) mygtuką.)

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 5 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:
• jei aplink „Soundbar“ yra stiprus elektros laukas;
• jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ įrenginiai;
• jei „Bluetooth“ įrenginys išjungtas, jo nėra arba sugedo.
• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

„Soundbar“ atjungimas nuo televizoriaus

Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite 📄 (Šaltinio) mygtuką ir jjunkite bet kurį kitą režimą nei BT.

• Atjungimas šiek tiek užtrunka, nes televizorius turi gauti atsakymą iš „Soundbar“. (Reikalingas laikas gali skirtis ir priklauso nuo televizoriaus modelio.)
• Jei norite nutraukti automatinj „Bluetooth“ ryšj tarp „Soundbar“ ir televizoriaus, paspauskite ir 5 sek. palaikykite nuotolinio valdymo pulto mygtuką ▶II (Leisti/Pristabdyti), kai būsena yra BT READY. (Perjunkite Ijungti → Išjungti)

Prijungimas naudojant „Wi-Fi“

Patikros sąrašas prieš prijungiant

1. Jsitikinkite, ar Jūsų „Samsung Smart“ televizorius buvo pagamintas po 2014 m.
   Ši funkcija suderinama tik su „Samsung Smart“ televizoriais, pagamintais po 2014 m.
2. Patikrinkite, ar parengtas naudoti ir veikia Jūsų Belaidžio maršruto parinktuvas („Wi-Fi“).
3. Isitikinkite, ar Televizorius prijungtas prie belaidžio maršruto parinktuvo (Jūsų „Wi-Fi“ tinklo).

TV

1 veiksmas: „Soundbar“ prijungimas prie „Wi-Fi“

1. Paspauskite „Soundbar“ dešinėje pusėje arba ant nuotolinio valdymo pulto esantį mygtuką

(Šaltinio) ir pasirinkite "WIFI" režimą.

- Naudojant pasirinktą „Samsung“ televizorių (2016 arba 2017 m. „Samsung Smart TV“ televizorius, kurie palaiko „Bluetooth“)

- Pasirinkus režimą "WIFI", kai televizorius yra jjungtas, televizoriaus ekrane pasirodo iškylantysis langas, kuriame pateikiamos instrukcijos, kaip automatiškai prijungti „Soundbar“ prie belaidžio maršruto parinktuvo („Wi-Fi“). Laikykitės iškylančiajame televizoriaus lange pateiktų instrukcijų.

WIFI

1. Prijunkite savo mobilujj irenginj (išmanujj telefoną, planšetę ar kitą prietaisą) prie „Wi-Fi“ tinklo, prie kurio prijungtas televizorius.
2. Idiekite ir paleiskite programą Samsung Multiroom savo mobilijame jrenginyje (išmaniajame telefone, planšetėje ar kt. prietaise).

1. Laikydamiesi mobiliojo jrenginio programos lange pateiktų instrukciju, prijunkite „Soundbar“ prie savo „Wi-Fi“ tinklo.

2 veiksmas: televizoriaus nustatymų konfigūravimas

- Jei televizorius atjungiamas nuo belaidžio tinklo pakeitus „Soundbar“ jvesties šaltinj, iš naujo prijunkite televizorių prie tinklo naudodamiesi televizoriaus meniu.

2017 m. Išleisti Televizoriai

1. Pradžios meniu → Nustatymai (💡) → Garsas → Garso išvestis → Pasirinkite [AV] Soundbar MSxxxx (Wi-Fi)
2. Per „Soundbar“ atkuriamas televizoriaus garsas.

2016 m. Išleisti Televizoriai

1. Pradžios meniu → Nustatymai (💡) → Garsas → Garso išvestis → Pasirinkite [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Per „Soundbar“ atkuriamas televizoriaus garsas.

2015 m. Išleisti Televizoriai

1. Pradžios meniu → Garsas → Garsiakalbių sąrašas → Pasirinkite [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Per „Soundbar“ atkuriamas televizoriaus garsas.

2014 m. Išleisti Televizoriai

1. Pradžios meniu → Garsas → Garsiakalbio parametrai → Pasirinkite Multiroom Link - Nustatymai → Soundbar+Surround
2. „Soundbar“ padėtyje pasirinkite [AV] Samsung Soundbar MSxxxx o tada Gerai.
3. Pradžios meniu → Garsas → Garsiakalbio parametrai → Pasirinkite TV garso išvestis → Multiroom Link

Garsiakalbio parametrai TV garso išvestisput Multiroom Link TV garsiakalbis • TV jrengimo būdas Stovas TV SoundConnect • „Samsung“ garso jrengin. sārašas • Itraukti naują jreng. ljungti Multiroom Link • Nustatymai Soundbar+Surround „Bluetooth“ ausinės • „Bluetooth“ ausinių sqr. Gerai

Multiroom Link Soundbar+Surround Soundbar [AV] Samsung Soundbar M ✓ [AV] Samsung Soundbar MSxxxx Nenaudoti Gerai Garsumo lygis Garsiakalbiq testas Redag. pa

1. Per „Soundbar“ atkuriamas televizoriaus garsas.

PASTABOS

• Televizorius ir „Soundbar“ garsiakalbis turi būti prijungti prie to paties belaidžio tinklo („Wi-Fi“).
• Jei Jūsų belaidžio ryšio parinktuvas („Wi-Fi“) naudoja DFS kanalą, sujungti televizorių ir „Soundbar“ „Wi-Fi“ ryšiu negalėsite. Išsamesnės informacijos teiraukitės savo interneto paslaugų teikėjo.
• Jei 5 GHz „Wi-Fi“ ryšys yra nestabilus, naudokite 2,4 GHz dažnių juostą.

05 IŠORINIO İRENGINIO PRIJUNGIMAS

Kad per „Soundbar“ galétumète leisti išorinio jrenginio garsą, prie išorinio jrenginio prisijunkite naudodami laidinį arba belaidį tinklą.

Prijungimas naudojant optinį arba analoginio garso (AUX) kabelį

Optinis kabelis

① Sujunkite pagrindinio jrenginio lizdą DIGITAL AUDIO IN (OPTICAL) ir šaltinio jrenginio lizdą OPTICAL OUT skaitmeniniu optiniu kabeliu.
② Pasirinkite režimą D.IN dešiniajame skydelyje arba nuotolinio valdymo pulte paspausdami
(Šaltinio) mygtuką.

ARBA

Garso (AUX) kabelis

① Sujunkite pagrindinio jrenginio lizdą AUX IN (Garsas) ir šaltinio jrenginio lizdą AUDIO OUT garso kabeliu.
② Pasirinkite režimą AUX dešiniajame skydelyje arba nuotolinio valdymo pulte paspausdami

(Šaltinio) mygtuką.

Prijungimas naudojant HDMI kabelj

1. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI IN, o kitą prie skaitmeninio įrenginio lizdo HDMI OUT.
2. Vieną HDMI kabelio (nepridedamas) galą prijunkite prie gaminio užpakalinėje dalyje esančio lizdo HDMI OUT (TV-ARC), o kitą prie televizoriaus lizdo HDMI IN.
3. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Šaltinio) mygtuką, tada pasirinkite režimą HDMI.
4. HDMI režimas rodomas „Soundbar“ ekrano skydelyje, o garsas leidžiamas.

06 MOBILIOJO JRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas per „Bluetooth“

Prijunge mobiluji irenginj per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Vienu metu galima prijungti tik vieną „Bluetooth“ jrenginį.

Prijungimas pirmą kartą

1. Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite (Šaltinio) mygtuką, tada pasirinkite režimą BT.
2. BT perjunkite i BT PAIRING.

- Jei ekrane parodoma BT READY, dešiniajame „Soundbar“ skydelyje ar nuotolinio valdymo pulte paspauskite ir 5 sek. palaikykite (Šaltinio) mygtuką, kad būtų parodyta BT PAIRING.

1. Sąraše pasirinkite [AV] Samsung Soundbar MSxxxx.

- Kai „Soundbar“ prijungiamas prie „Bluetooth“ jrenginio, priekiniame ekrane parodoma [„Bluetooth“ jrenginio pavadinimas] → BT.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

Jei jrenginio nepavyksta prijungti

• Jei sąraše rodomas anksčiau prijungto „Soundbar“ įrašas (pvz., [AV] Samsung Soundbar MSxxxx, ištrinkite jį.
• Veikiant BT režimui dešiniajame „Soundbar“ skydelyje arba nuotolinio valdymo pulte paspauskite ir ilgiau bei 5 sek. palaikykite (Šaltinio) mygtuką, kad jjungtumėte režimą BT PAIRING. Tada „Bluetooth“ jrenginių paieškos sąraše pasirinkite [AV] Samsung Soundbar MSxxxx.

Ką reiškia BT READY ir BT PAIRING būsena?

• BT READY : veikiant šiam režimui galite ieškoti anksčiau prijungtu televizorių arba prisijungti prie „Soundbar“ iš anksčiau prijungto mobiliojo įrenginio
• BT PAIRING : veikiant šiam režimui galite prisijungti prie naujo jrenginio. (Veikiant BT režimui dešiniajame „Soundbar“ šone arba nuotolinio valdymo pulte paspauskite ir ilgiau nei 5 sek.

palaikykite → (Šaltinio) mygtuką.)

PASTABOS

• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Veikiant „Bluetooth“ ryšio režimui „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio viršys 10 metru.
• Parengties būsenos „Soundbar“ automatiškai išsijungia po 5 minučių.
• „Soundbar“ gali neatlikti „Bluetooth“ paieškos tinkamai neužmegzti ryšio esant šioms aplinkybėms:

- jei aplink „Soundbar“ yra stiprus elektros laukas;

- jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai;

- jei „Bluetooth“ jrenginys išjungtas, jo néra arba sugedo.

• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.
• „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).
• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• „Soundbar“ garsiakalbio negalima jungti prie „Bluetooth“ jrenginio, kuris palaiko tik HF (Hands Free) funkcija.
• „Soundbar“ garsiakalbj susiejus su „Bluetooth“ jrenginiu ir jrenginio nuskaitytu jrenginiu saraše pasirinkus [AV] Samsung Soundbar MSxxxx, bus automatiškai jjungta „Soundbar“ BT veiksena.

- Veikia tik tada, jei „Soundbar“ garsiakalbis nurodytas su „Bluetooth“ jrenginiu susietų jrenginių sąraše. („Bluetooth“ jrenginys ir „Soundbar“ garsiakalbis turėjo būti anksčiau susieti bent vieną kartą.)

• „Soundbar“ garsiakalbis bus rodomas „Bluetooth“ jrenginio rastų jrenginių sąraše, tik kai „Soundbar“ rodoma BT READY.
• Naudojantis „Bluetooth“ funkcija, „Soundbar“ garsiakalbio negalima susieti su kitu „Bluetooth“ jrenginiu.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“ garsiakalbio

Galite atjungti „Bluetooth“ jrengini nuo „Soundbar“ garsiakalbio. Jei reikia instrukciju, žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ garsiakalbis bus atjungtas.
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Dešiniajame skydelyje arba nuotolinio valdymo pulte paspauskite 📄 (Šaltinio) mygtuką ir jjunkite bet kurį kitą režimą nei BT.

• Atjungimas šiek tiek užtrunka, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant i „Bluetooth“ jrenginį.)
• Kai „Soundbar“ garsiakalbis atjungiamas nuo „Bluetooth“ jrenginio, „Soundbar“ garsiakalbio priekiniame ekrane rodoma BT DISCONNECTED.

PASTABOS

• Veikiant „Bluetooth“ ryšio veiksena „Bluetooth“ ryšys nutrūks, jei atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ įrenginio viršys 10 metru.
• „Soundbar“ garsiakalbis automatiškai išsijungia po 5 minučių į parengties būseną.

Daugiau apie „Bluetooth“

„Bluetooth“ yra technologija, kuri leidžia sujungti „Bluetooth“ palaikančius įrenginius naudojant trumpą belaidį ryšį.

- „Bluetooth“ jrenginys gali sukelti triukšmą arba gali veikti netinkamai, atsižvelgiant i jo naudojima, jei:

• jūsų kūno dalis liečiasi su „Bluetooth“ įrenginio arba „Soundbar“ garsiakalbio imtuvo / siųstuvo sistema;
• jj veikia kliūčių (pvz., sienų, kampų ar pertvarų) sukeltas elektros tiekimo nuokrypis;

• jj jau paveikė elektros trukdžiai dėl to paties dažnių diapazono įrenginių, įskaitant medicinos įrangą, mikrobangų krosneles ir belaidį LAN.

• Susiekite „Soundbar“ garsiakalbj su „Bluetooth“ jrenginiu, kai jie bus arti vienas kito.

• Kuo atstumas tarp „Soundbar“ garsiakalbio ir „Bluetooth“ jrenginio didesnis, tuo blogesnė bus ryšio kokybė.Jei atstumas viršija „Bluetooth“ veikimo diapazoną, ryšys nutrūksta.
• Prasto ryšio zonose „Bluetooth“ ryšys gali neveikti tinkamai.
• „Bluetooth“ ryšys veikia tik tada, kai jis yra netoli įrenginio. Ryšys bus automatiškai išjungtas, jei „Bluetooth“ prietaisas bus už diapazono ribų. Net diapazono ribose garso kokybę gali pabloginti kliūtys, pvz., sienos ar durys.
• Šio belaidžio jrenginio veikimo metu gali kilti elektros trukdžių.

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidį tinklą)

• Norėdami naudotis įvairiomis muzikos transliacijos funkcijomis ir interneto radiju, prijunkite vieną „Soundbar“ garsiakalbj prie „Wi-Fi“. Prijungus kelis „Soundbar“ garsiakalbius prie „Wi-Fi“, galima naudotis grupinio atkūrimo ar stereofoninio garso režimu.
• Norint prijungti „Soundbar“ prie mobiliojo jrenginio per belaidį tinklą („Wi-Fi“), reikia jdiegti Samsung Multiroom programą.

Mobilusis jrenginys

Prijungimas pirmą kartą

1. Paspauskite „Soundbar“ dešinėje pusėje arba ant nuotolinio valdymo pulto esantį mygtuką (Šaltinio) ir pasirinkite „WIFI“ režimą.

WIFI

1. Idiekite ir paleiskite programą Samsung Multiroom savo mobiliajame jrenginyje (pavyzdžiui, išmaniajame telefone ar planšetėje).

1. Laikydamiesi mobiliojo jrenginio programos lange pateiktų instrukciju, prijunkite „Soundbar“ prie „Wi-Fi“.

Papildomo „Soundbar“ jrengimas, kai jau naudojami belaidžiai „Samsung“ garsiakalbiai

1. Samsung Multiroom programos pradžios ekrane viršuje pasirinkite Nustatymai (☐) ir „Add Speaker“.

1. Norėdami prijungti „Soundbar“ prie 2 „Samsung“ belaidžių garsiakalbių ir sukonfigūruoti erdvinio garso sistemą, atlikite toliau pavaizduotus veiksmus. (Erdvinio garso sistemą galite nustatyti naudodami vieną garso įrenginį ir vieną „Soundbar“.)

① Norėdami peržiūrėti visų garsiakalbių sąrašą, palieskite ≡.
② „Soundbar“ modelio pavadinimo dešinėje palieskite:
③ Palieskite Surround Setup. Nuvilkę garsiakalbj i norimą vietą, pasirinkite Done.

4 Erdvinio garso sistema prijungta.

PASTABA

- Norėdami prijungti papildomą SWA-9000S (nepridėtas), atjunkite belaidžius „Samsung“ garsiakalbius nuo „Soundbar“, kad išjungtumėte erdvinio garso sistemą. (Kai erdvinio garso garsiakalbiai prijungiami neatjungus SWA-9000S, garsas transliuojamas per „Samsung“ belaidį ir erdvinio garso garsiakalbius.)

07 „AMAZON“ IRENGINIO PRIJUNGIMAS

Prijungimas ir naudojimas su „Amazon“ jrenginiu („Amazon Echo“)

Naudodami „Amazon Echo“ jrenginj valdykite savo garsiakalbius ir mégaukitės „Amazon Echo“ muzikos paslaugomis.

1. Idiekite programą „SmartThings“ savo mobiliajame jrenginyje.

1. Paleiskite programą ir vykdykite ekrane pateikiamas instrukcijas, kad programoje užregistruotumėte (pridėtumėte) savo „Soundbar“ garsiakalbj.

- Automatiškai iššokantis langas gali nepasirodyti kai kuriuose mobiliuosiuose įrenginiuose. Tokiu atveju pasirinkite ir įvykdykite funkcija Add device iš programos meniu. Dabar jūsų „Soundbar“ garsiakalbis pridėtas programoje.

1. Programoje „SmartThings“ pakeiskite savo „Soundbar“ garsiakalbio vardą i tokj, kurį atpažintų jūsų „Amazon“ įrenginys.

(pavyzdžiui: „Samsung“, „Soundbar“, „Svetainė“, „Šeimos kambarys“, „Miegamasis“, „Biuras“ ir t. t.)

DÈMESIO

- „Amazon“ jrenginiai gali neatpažinti vardų, kuriuose yra tokių elementų, kaip specialieji simboliai.

1. Programoje „Alexa“ skyriuje Skills raskite Samsung Wireless Audio ir pasirinkite ENABLE.

- Praleiskite ši veiksmą, jei Skills sąranka jau atlikta.

1. Skyriuje Smart Home bakstelėkite programą „Alexa“, įvykdykite funkcija Discover Device.

08 „SOUNDBAR“ VALDYMAS PER „AMAZON“ [RENGINI]

1. Naudodami balso komandas mégaukitės muzika, esančia jūsų „Amazon“ įrenginyje.

- Naudodamiesi „Amazon Echo“ paslauga, kuria galite naudotis savo garsiakalbiuose, galite klausytis tik muzikos. Kitomis „Amazon Echo“ teikiamomis paslaugomis, pvz., naujienomis in orais, galite naudotis savajame „Amazon Echo“ jrenginyje.

- Ši funkcija gali neveikti kai kuriose šalyse.

- Šią paslaugą teikia „Amazon“ ir ji gali būti nutraukta bet kuriuo metu, o „Samsung“ néra atsakinga už galimybes naudotis šia paslauga.

Naudokite balso komandas garsiakalbiams valdyti.

Paleidiklis + Komanda + Garsiakalbio vardas

Naudokite garsiakalbio vardą, kurį naudojote, kai pridėjote jį programoje „Alexa“.

Veiksmas Balso komanda
leškoti garso įrenginių, pridėtų prie„SmartThings“ paskyros, prijungtos prie„Amazon Alexa“ paskyros	„Alexa“ rasti įrenginius

* Naudoti balso komandas garsiakalbiams, pavadintiems „Svetainė“

Veiksmas Balso komanda
Nustatyti 5 garsumo lygj „Alexa“ svetainėje nustatyti garsumą 5
Padidinti garsumo lygj „Alexa“ svetainėje padidinti garsumą
Nutildyti garsą „Alexa“ svetainėje nutildyti garsą
Klausytis radijo stoties, kurios pavadinimas KISS FM	„Alexa“ svetainėje leisti „Kiss FM“
Leisti kitą dainą „Alexa“ svetainėje kitą dainą
Stabdyti garsą	„Alexa“ stabdyti svetainę
Jjungti garsą	„Alexa“ jjugnti svetainę
Išjungti garsą	„Alexa“ išjungti svetainę

Kaip naudotis nuotolinio valdymo pultu

1 2 3 4 VOLBASS SOUNDBAR 5 6 7 8 9 10 SURROUND SMART MODE SOUND MODE

1	Maitinimas	Jungia ir išjungia „Soundbar“ garsiakalbj.
2	Garso valdymas	Galite pasirinkti TREBLE, SYNC, REAR LEVEL, arba REAR SPEAKER ON/OFF.Norėdami reguliuoti TREBLE garsumą, garso valdymo meniu pasirinkite TREBLE ir mygtukais Aukštyn / Žemyn reguliuokite garsumą nuo -6 iki +6.Paspauskite ir laikykite nuspaudę maždaug 5 sek. mygtuką (Garso valdymas), jei norite reguliuoti visų dažnio juostų garsą. Galima rinktis 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ir 10 KHz (Kairėn / Dešinėn) juostas ir galima nustatyti kiekvienos iš jų nuostatą nuo -6 iki +6 (Aukštyn / Žemyn).Jei televizoriaus ir „Soundbar“ vaizdas ir garsas nėra sincronizuoti, garso valdymo meniu pasirinkite SYNC ir mygtukais Aukštyn / Žemyn nustatykite garso delsą nuo 0 iki 300 milisekundžių.Jei yra prijungti erdvinio garso garsiakalbiai (nepridėti), pasirinkite REAR LEVEL ir mygtukais Aukštyn / Žemyn reguliuokite garsumą nuo -6 iki +6.REAR SPEAKER funkciją galima ON/OFF naudojantis mygtukais Aukštyn / Žemyn.Garso sincronizavimas palaikomas tik su kai kuriomis funkcijomis.

3	Surround	Erdvinio garso funkcija suteikia garsui sodrumo ir erdvės pojūtį.Kaskart paspaudus šį mygtuką ON arba OFF.ON: Per visus garsiakalbius leidžiamas garsas.OFF: Per kelis garsiakalbius galite klausyti garso iš originalaus šaltinio kanalo.
4	SOUND MODE	Pageidaujamą garso efektą galite nustatyti pasirinkdami STANDARD, MUSIC, CLEAR VOICE, SPORTS arba MOVIE.Jei norite mégautis originaliu garsu, pasirinkite režimą STANDARD.DRC (Dynamic Range Control)Suteikia galimybę dinamiškai valdyti „Dolby Digital“ kokybės garso takelius. Jei veikiant budėjimo režimui paspausite ir palaikysite mygtuką SOUND MODE, jjungsite arba išjungsite DRC (Dynamic Range Control). Veikiant DRC stiprus garsas sumažinamas. (Garsas gali būti iškraipytas.)
5	Šaltinio	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.Režimas BT PAIRINGRežimą BT PAIRING veikiant BT režimui galite jjungti paspausdami ir ilgiau nei 5 sek. palaikydami (Šaltinio) mygtuką. Žr. 15 psl. pateiktą išsamią informaciją.Funkcija „Auto Power Down“Įrenginys automatiškai išjungiamas toliau nurodytais atvejais.- D.IN / WIFI / BT režimas: jei garso signalo nėra 5 minutes.- HDMI režimas: jei garso signalo nėra 15 minutes.- AUX režimas:- Jei garso (AUX) kabelis atjungtas 5 minutes;- Jei nėra KEY įvesties 8 val., kai garso (AUX) kabelis yra prijungtas. (Funkcija „Auto Power Down“ gali būti išjungta tik šiuo atveju.)- Jei norite išjungti funkciją „Auto Power Down“ esant jjungtam “AUX” režimui, paspauskite ir 5 sek. palaikykite nuspaudę mygtuką ▶II. Ekrane pasirodo užrašas“ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN”.
6	Leisti /Pristabdyti(BT/Wi-Fi)	Norėdami laikinai pristabdyti muzikos failo atkūrimą, paspauskite mygtuką ▶II.Jei paspausite mygtuką dar kartą, muzikos failą paleisite.
7	Aukštyn /Žemyn /Kairėn /Dešinėn	Paspaudę pažymėtas sritis pasirinkite Aukštyn / Žemyn /Kairėn / Dešinėn.Paspaudę mygtuką Aukštyn / Žemyn / Kairėn / Dešinėn pasirinkite arba nustatykite funkcijas.KartojimasKartojimo funkcija galima naudotis paspaudus mygtukąAukštyn.Muzikos perjungimasJei norite pasirinkti kitą muzikos failą, paspauskite mygtukąDešinėn. Jei norite pasirinkti kitą muzikos failą, paspauskite mygtukąKairėn.Anynet+ / Auto Power LinkGalite jjungti arba išjungti „Anynet+“ ir automatinio siejimo jjungus funkcijas.„Anynet+“ ir automatinio siejimo jjungus funkcijos valdomos atitinkamais mygtukais Dešinėn ir Kairėn.- „Anynet+“: jei „Soundbar“ yra prijungtas prie „Samsung“ televizoriaus per HDMI kabelį, „Soundbar“ galite valdyti naudodami „Samsung“ televizoriaus nuotolinio valdymo pultą. Jei „Anynet+“ norite ON arba OFF, paspauskite ir 5 sekundes palaikykite mygtukąDešinėn.- „Auto Power Link“: jei „Soundbar“ prie televizoriaus yra prijungtas skaitmeniniu optinių kabelių, „Soundbar“ gali automatiškai įsijungti, kai jungiate televizorių. Paspauskite ir 5 sekundes palaikykite mygtukąKairėn, kad „Auto Power Link“ funkciją ON arba OFF.- Pagal numatytuosius nustatymus „Anynet+“ ir automatinio siejimo jjungus funkcijos yra ON.
8	SMART MODE	Automatiškai optimizuojami garso efektai, kad būtų priderinti prie tuo metu rodomos scenos. Šis režimas jjungiamas arba išjungiamas kiekvieną kartą paspaudus mygtuką.
9	BASS		Paspaudę mygtuką aukštyn arba žemyn, galite reguliuoti BASS garsumą nuo -6 iki +6. Paspaudus mygtuką, BASS garsumo lygis nustatomas ties 0.Kai yra prijungtas žemųjų dažnių garsiakalbis (nepridėtas), BASS mygtukas perjungiamas į „Subwoofer“ (žemųjų dažnių garsiakalbio) mygtuką. Paspaudę mygtuką aukštyn arba žemyn, galite reguliuoti žemųjų dažnių garsiakalbio garsumą iki -12 arba nuo -6 iki +6. Paspaudus mygtuką, žemųjų dažnių garsiakalbio garsumo lygis nustatomas ties 0.

10

VOL

Paspaudę mygtuką aukštyn arba žemyn pakoreguosite garsumą.NutildymasJei norite nutildyti garsą, paspauskite mygtuką VOL. Paspaudę jį dar kartą, garsą jjungsite.

„Soundbar“ garsumo reguliavimas televizoriaus nuotolinio valdymo pultu

Televizoriaus meniu „Samsung“ televizoriaus garsiakalbius nustatykite kaip išorinius garsiakalbius. (Daugiau informacijos pateikiama televizoriaus naudotojo vadove.)

- Pastatę „Soundbar“ galite reguliuoti „Soundbar“ garsumą naudodami IR nuotolinio valdymo pultą, kurį gavote su „Samsung“ televizoriumi. (Jei šios funkcijos nenorite naudoti, jjunge „Soundbar“ paspauskite ir 5 sek. palaikykite mygtuką Surround. „Soundbar“ ekrane pasirodo OFF-TV REMOTE, o funkcija išjungiama.)

Jei garsumą norite valdyti tik „Samsung“ televizoriaus nuotolinio valdymo pultu, paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką Surround, kol „Soundbar“ ekrane pasirodys

SAMSUNG-TV REMOTE.

- Kaskart 5 sek. palaikius mygtuką Surround, režimas perjungiamas tokia tvarka:

SAMSUNG-TV REMOTE (numatytasis režimas) → OFF-TV REMOTE → ALL-TV REMOTE.

- Jei „Soundbar“ garsumą norite reguliuoti naudodami kito gamintojo televizoriaus nuotolinio valdymo pultą, jjunkite „Soundbar“, paspauskite ir 5 sek. palaikykite mygtuką Surround („Soundbar“ ekrane parodoma OFF-TV REMOTE), atleiskite mygtuką Surround, tada paspauskite ir ilgiau nei 5 sek. palaikykite mygtuką Surround. („Soundbar“ ekrane parodoma ALL-TV REMOTE.)

- Ši funkcija gali neveikti, tai priklauso nuo nuotolinio valdymo pulto.

– Šią funkciją palaikantys gamintojai:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Paslėptų mygtukų naudojimas

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas	Funkcija
Surround	TV nuotolinio valdymo pultas Įjungta / Išjungta	27 puslapis
(Šaltinio)	BT susiejimas 15 puslapis
►II (Leisti / Pristabdyti)	Auto Power Down Įjungta / Išjungta(AUX veiksena)	25 puslapis
Kairėn Auto Power Link ON/OFF 7 puslapis
Dešinėn	Anynet+ ON/OFF	26 puslapis
(Garso valdymas)	7 juostų EQ 24 puslapis
SOUND MODE DRC ON/OFF (budėjimo režimas) 25 puslapis

Skirtingų režimų garso efektų išvesties techniniai duomenys

Efektas |vestis			Išvestis
			Be belaidžio galinių garsiakalbių rinkinio	Su belaidžiu galinių garsiakalbių rinkiniu
Surround	ON	2.0 kan	2.0 kan 4.0 kan
		5.1 kan	3.0 kan 5.0 kan
SOUND MODE	STANDARD	2.0 kan	2.0 kan 4.0 kan
		5.1 kan	3.0 kan 5.0 kan
	MUSIC	2.0 kan	2.0 kan 2.0 kan
		5.1 kan	3.0 kan 5.0 kan
	CLEAR VOICE	2.0 kan	3.0 kan 5.0 kan
		5.1 kan	3.0 kan 5.0 kan
	SPORTS	2.0 kan	3.0 kan 5.0 kan
		5.1 kan	3.0 kan 5.0 kan
	MOVIE	2.0 kan	3.0 kan 5.0 kan
		5.1 kan	3.0 kan 5.0 kan

• „Samsung“ belaidis galinių garsiakalbių rinkinys įsigyjamas atskirai. Jei norite įsigyti rinkinį, kreipkitės į pardavėją, iš kurio įsigijote „Soundbar“ garsiakalbj.

10 SIENOS LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
• Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar drėgnumas.
• Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
• Įsigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rémus.
• Tvirtinimo prie sienos varžtus pirkite atsižvelgdami i sienos, prie kurios tvirtinsite „Soundbar“, tipą ir storj.

- Skersmuo: M5

– Ilgis: rekomenduojama 35 mm arba daugiau.

• Prieš tvirtindami „Soundbar“ prie sienos, prijunkite jo kabelius prie išorinių įrenginių.
• Prieš tvirtindami įsitikinkite, kad įrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgį.

Tvirtinimo prie sienos komponentai

Tvirtinimo prie sienos kreipiklis

Laikiklio varžtas (2 EA)

Sieninis laikiklis (2 EA)

1. Pridėkite Tvirtinimo prie sienos kreipiklis prie sienos paviršiaus.

- Tvirtinimo prie sienos kreipiklis turi būti horizontalioje padėtyje. - Jei televizorius pritvirtintas prie sienos, „Soundbar“ tvirtinkite bent 5 cm žemiau nei televizorius.

TV 5 cm arba daugiau

1. Sulygiuokite popieriaus šablono Vidurio linija su televizoriaus viduriu (jei „Soundbar“ montuojate po televizoriumi), tada pritvirtinkite Tvirtinimo prie sienos kreipiklis prie sienos lipnia juosta.

- Jei montuojate ne po televizoriumi, Vidurio linija turi būti montavimo zonos centre.

Vidurio linija

1. Aštriu daiktu, pavyzdžiui, rašikliu ar pieštuku, pažymėkite angų vietas ir nuimkite Tvirtinimo prie sienos kreipiklis.

1. Naudodami tinkamo dydžio grąztą, išgręžkite angą sienoje ties kiekviena žyma.

- Jei žymos neatitinka kaiščių padėties, prieš jsukdami atraminius varžtus, į angas būtinai įstatykite tinkamus inkarus ar kaiščius. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Istumkite varžtą (nepridedamas) per kiekvieną Laikiklio varžtas, tada kiekvieną varžtą tvirtai jsukite i atraminio varžto angą.

1. Pritvirtinkite 2 Sieninis laikiklis tinkama kryptimi „Soundbar“ apačioje, naudodami 2 Varžtas.

- Surinkdami jsitikinkite, kad Sieniniai laikikliai pakabos dalis yra už galinės „Soundbar“ dalies.

"Soundbar" galinė pusė" - + → "Soundbar" garsiakalbio dešinysis galas

1. „Soundbar“ su pritvirtintais Sieniniai laikikliai montuokite Sieniniai laikikliai užkabindami už sienoje esančių Laikiklio varžtai.

1. Paslinkite „Soundbar“ žemyn, kaip parodyta, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

- Ikiškite Laikiklio varžtas i plačiająą (apatinę) Sieninis laikiklis dalį ir paslinkite Sieninis laikiklis žemyn, kad Sieninis laikiklis tvirtai užsikabintų už Laikiklio varžtas.

Kabelio laikiklio tvirtinimas

Kaip parodyta paveikslėlyje, pridėtu Varžtas pritvirtinkite Kabelio laikiklis prie „Soundbar“ ir, naudodamiesi Kabelio laikiklis, sutvarkykite visus kabelius.

Kabelio laikiklis

Laikiklio kojelių montavimas

Jei nemontuojate „Soundbar“ prie sienos, naudodami 2 pridėtus varžtus pritvirtinkite 2 Laikiklio kojelė prie „Soundbar“ apačios, kaip parodyta toliau.

- Atkreipkite dėmesį, jog tam tikrų „Samsung“ televizorių stovuose numatyta nuolatinė „Soundbar“ vieta. „Soundbar“ baigiamas montuoti uždėjus „Soundbar“ Laikiklio kojelė ant stovo atramų.

"Soundbar" istatymas

11 PROGRAMINĖS JRANGOS NAUJINIMAS

Prijungus „Soundbar“ prie interneto, automatiškai atnaujinama programinė įranga net esant išjungtam „Soundbar“.

- Norint naudotis automatinio naujinimo funkcija, „Soundbar“ turi būti prijungtas prie interneto. Atjungus maitinimo laidą arba išjungus elektros tiekimą, „Wi-Fi“ ryšys su „Soundbar“ nutrūks. Nutrūkus elektros tiekimui, jjunkite „Soundbar“ ir iš naujo jį prijunkite.

12 TRIKČIŲ ŠALINIMAS

Prieš kreipdamiesi pagalbos, peržiūrėkite toliau pateiktą informaciją.

Irenginys nejsijungia.

Ar maitinimo laidas jjungtas i elektros lizdą?

→Prijunkite maitinimo laido kištuką prie elektros lizdo.

Paspaudus mygtuką funkcija neveikia.

Ar ore yra statinės elektros krūvis?

→Atjunkite maitinimo laido kištuką ir vėl jį prijunkite.

Veikiant BT režimui trūkinėja garsas.

→ Žr. „Bluetooth“ prijungimo skyrius 9 ir 15 psl.

Néra garso.

Ar yra jjungta nutildymo funkcija?

→ Paspauskite mygtuką VOL, kad funkciją atšauktumėte.

Ar yra nustatytas mažiausias garsumas?

→Sureguliuokite garsuma.

Nuotolinio valdymo pultas neveikia.

Ar baterijos išsikrovė?

→ldėkite naujas baterijas.

Ar atstumas tarp nuotolinio valdymo pulto ir „Soundbar“ pagrindinio jrenginio néra per didelis?

→Perkelkite nuotolinio valdymo pultą arčiau „Soundbar“ pagrindinio jrenginio.

Nejmanoma prijungti prie televizoriaus

Jei prijungta per laidinį tinklą

→ Patikrinkite, ar tinkamai prijungtas kabelis. (Patikrinkite lizdo pavadinimą, kad jsitikintumėte, jog kabelis prijungtas prie tinkamo lizdo.) (Informacijos apie konkretų prijungimo būdą ieškokite atitinkamame puslapyje.) →Paspauskite „Soundbar“ dešinėje pusėje arba ant nuotolinio valdymo pulto esantį mygtuką 📄 (Šaltinio) ir patikrinkite, ar nustatytas tinkamas režimas.

Jei prijungta per belaidį tinklą

→Prijungta per „Bluetooth“

1. Perjunkite „Soundbar“ režimą i „BT PAIRING“ ir naudokitės televizoriumi, kad galėtumėte iš naujo atlikti paiešką (daugiau informacijos ieškokite 9 psl.)

→Prijungta naudojant „Wi-Fi“

1. Patikrinkite, ar suderinamas televizoriaus modelis.

- Palaikomi tik po 2014 m. pagaminti „Samsung Smart“ televizoriai.

1. Patikrinkite, ar televizorius prijungtas prie „Wi-Fi“.

- Jei televizorius neprijungtas prie „Wi-Fi“, prijunkite jį naudodamiesi televizoriaus tinklo meniu. (žr. televizoriaus naudotojo vadovą.)

1. Patikrinkite, ar „Soundbar“ prijungtas prie „Wi-Fi“.

- Kai „Soundbar“ yra prijungtas, jį galima rasti garsiakalbių sąraše, mobiliajame įrenginyje (pavyzdžiui, išmaniajame telefone ar planšetėje) veikiant Samsung Multiroom programai. (daugiau informacijos ieškokite 18 psl.).

1. Patikrinkite DFS kanalą.

- Jei Jūsų belaidžio ryšio parinktuvas („Wi-Fi“) naudoja DFS kanalą, sujungti televizorių ir „Soundbar“ „Wi-Fi“ ryšiu negalėsite. Išsamesnės informacijos teiraukitės savo interneto paslaugų teikėjo.

13 LICENCIJA

DOLBY

AUDIO

• „Spotify“ programinės įrangos naudojimui taikomos trečiųjų šalių licencijos, kurias galima rasti čia:
  www.spotify.com/connect/third-party-licenses.
• Norédami gauti daugiau informacijos apie „Spotify Connect“, apsilankykite adresu www.spotify.com/connect

14 ATVIROSIOS PROGRAMINĖS JRANGOS LICENCIJOS PRANEŠIMAS

Daugiau informacijos apie šiame gaminyje naudojamą atvirają programinę įrangą žr. svetainėje http://opensource.samsung.com

15 SVARBI PASTABA APIE TECHNINE PRIEŽIŪRA

• Iliustracijos ir paveikslėliai šiame naudotojo vadove pateikti tik informaciniais tikslais ir gali skirtis nuo tikrosios gaminio išvaizdos.
• Administravimo mokestis gali būti taikomas, jei

(a) iškviečiate specialistą, bet jis neranda jokių gaminio gedimų (t. y. neperskaitėte šio naudotojo vadovo);

(b) pristatote gaminj i taisymo centra, bet jokių gaminio gedimų nerandama (t. y. neperskaitėte šio naudotojo vadovo).

- Jums bus pranešta apie administravimo mokesčio sumą prieš specialisto apsilankymą.

16 TECHNINIAI DUOMENYS IR VADOVAS

Specifikacijos

BENDROSIOS	Svoris	6,5 kg
	Matmenys(P x A x G)	1160,0 x 80,0 x 168,0 mm
	Veikimo temperatūros diapazonas	+5°C iki +35°C
	Veikimo drėgmės diapazonas	10 % iki 75 %
HDMI	Vaizdas	1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Garsiakalbiai		6 žemujų dažnių,3 aukštujų dažnių, 4 Ohm
Palaikomi atkūrimo formatai		LPCM 2 kan., Dolby AudioTM (palaikomas Dolby® Digital), DTS
Belaidžiojrenginioišvesties galia	Wi-Fi maks. siųstuvo galia	100 mW esant 2,4 GHz–2,4835 GHz,5,15 GHz–5,35 GHz & 5,47 GHz–5,725 GHz
	BT maks. siųstuvo galia	100 mW esant 2,4 GHz–2,4835 GHz

PASTABOS

• „Samsung Electronics Co., Ltd.“ pasilieka teisę be jspėjimo keisti specifikacijas.
- Svoris ir matmenys yra apytiksliai.
- Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar“ pagrindinio įrenginio apačia)

Atsargiai: jei jungsite arba išjungsite „Wi-Fi“ / eternetą, gaminys bus automatiškai paleistas iš naujo.

Bendros energijos sąnaudos budėjimo veikse na (W) (visų tinklo prievadų būsena yra IJUNGTA)		4,0W
„Wi-Fi“ / eternetas	Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite ant gaminio esantį mygtuką Wi-Fi SETUP, kad jjungtumėte arba išjungtumėte „Wi-Fi“ / eternetą.
„Bluetooth“	Prievado išjungimo būdas	Paspauskite ir 30 sekundžių palaikykite ant gaminio esantį mygtuką SPK ADD, kad jjungtumėte arba išjungtumėte „Bluetooth“.

- Šiuo dokumentu „Samsung Electronics“ pareiškia, jog ši įranga atitinka direktyvos 2014/53/ES reikalavimus.

Visa ES atitikties deklaracija galima rasti interneto svetainėje

http://www.samsung.com, atsidarius Pagalba > leškoti pagalbinės informacijos apie gaminį ir įvedus modelio pavadinimą. Ši įranga gali būti naudojama visose ES šalyse. Šios įrangos 5 GHz WLAN („Wi-Fi arba SRD“) funkcija galima naudotis tik patalpose.

CE

[Tinkamas šio gaminio bateriju šalinimas)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant baterijos, vadovo arba pakuotės nurodo, kad šio gaminio baterijų negalima išmesti kartu su kitomis buitinėmis atliekomis pasibaigus baterijų eksploatacijos trukmei. Kur pažymėta, cheminiai simboliai Hg, Cd arba Pb nurodo, kad baterijoje yra gyvsidabrio, kadmio arba švino, kurio kiekis viršija EB direktyvos 2006/66 atskaitos lygius.Jei baterijos išmetamos netinkamai, šios medžiagos gali pakenkti žmonių sveikatai arba aplinkai.

Siekdami apsaugoti gamtos išteklius ir skatinti pakartotinį medžiagų naudojimą, atskirkite baterijas nuo kitų tipų atliekų ir perdirbkite jas pasinaudodami vietos nemokamo baterijų grążinimo sistema.

Tinkamas šio gaminio šalinimas

(Elektros ir elektroninės įrangos atliekos)

(Taikoma šalyse, kuriose naudojamos atskiros atlieku surinkimo sistemos)

Šis simbolis ant gaminio, priedų arba literatūroje nurodo, kad gaminys ir jo elektroniniai priedai (pvz., kroviklis, ausinės, USB kabelis) negali būti išmesti kartu su kitomis buitinėmis atliekomis pasibaigus eksploatacijos trukmei. Norėdami išvengti galimos žalos aplinkai ir žmonių sveikatai dėl nekontroliuojamo atliekų šalinimo, atskirkite šias dalis nuo kitų tipų atliekų ir atsakingai perdirbkite, kad būtų skatinamas tvarus materialinių išteklių naudojimas pakartotinai.

Naudotojai iš namų ūkių turėtų susisiekti su mažmenininku, iš kurio įsigijo šį gaminį, arba su vietine valdžios įstaiga, kad gautų išsamios informacijos, kur ir kaip galima šias dalis perdirbti neteršiant aplinkos. Įmonės turėtų kreiptis į tiekėją ir peržiūrėti pirkimo sutarties nuostatas ir sąlygas. Šis gaminys ir jo elektroniniai priedai neturi būti maišomi su kitomis išmetamomis komercinėmis atliekomis.

Daugiau informacijos apie „Samsung“ aplinkosaugos įsipareigojimus ir su konkrečiais gaminiais susijusius norminius įsipareigojimus, pvz., dėl REACH, WEEE, baterijų, rasite svetainėje: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Efekt		Vstup	Výstup
			Bez súpravy bezdrôtového zadného reproduktora	So súpravou bezdrôtového zadného reproduktora
Surround	ON	2.0 k.	2.0 k.	4.0 k.
		5.1 k. 3.0 k.	5.0 k.
SOUND MODE	STANDARD	2.0 k.	2.0 k.	4.0 k.
		5.1 k. 3.0 k.	5.0 k.
	MUSIC	2.0 k.	2.0 k.	2.0 k.
		5.1 k. 3.0 k.	5.0 k.
	CLEAR VOICE	2.0 k.	3.0 k.	5.0 k.
		5.1 k. 3.0 k.	5.0 k.
	SPORTS	2.0 k.	3.0 k.	5.0 k.
		5.1 k. 3.0 k.	5.0 k.
	MOVIE	2.0 k.	3.0 k.	5.0 k.
		5.1 k. 3.0 k.	5.0 k.
