Type de produit	Barre de son
Marque	Samsung
Modèle	HW-MS6511
Dimensions (L x H x P)	1160 x 80 x 168 mm
Poids	6,5 kg
Alimentation	CA (voir étiquette produit)
Consommation en veille (tous ports réseau actifs)	4,0 W
Connectivité	HDMI (ARC), Optique, AUX, Bluetooth, Wi-Fi (2,4/5 GHz)
Formats audio pris en charge	LPCM 2ch, Dolby Digital, DTS
Haut-parleurs	6 graves + 3 aigus (4 ohms)
Modes audio	Standard, Musique, Voix claire, Sports, Cinéma, Smart Mode, Surround
Fonctions sans fil	Bluetooth (A2DP), Wi-Fi, Spotify Connect, Amazon Alexa
Fixation murale	Oui (kit fourni)
Compatibilité TV	Samsung Smart TV 2014 et ultérieurs, ARC
Mise à jour logicielle	Automatique via Internet
Accessoires fournis	Télécommande, piles AA x2, câble d'alimentation, supports muraux, guide de fixation
Entretien	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir, risque de choc électrique
Réparabilité	Contacter le service client Samsung

FOIRE AUX QUESTIONS - HWMS6511 SAMSUNG

Comment connecter la barre de son à mon téléviseur via HDMI ARC ?

Connectez un câble HDMI (non fourni) entre le port HDMI OUT (TV-ARC) de la barre de son et le port HDMI IN (ARC) du téléviseur. Allumez les deux appareils et sélectionnez la source 'D.IN' ou 'TV ARC' sur la barre de son. Vérifiez que le téléviseur est réglé sur ARC et que Anynet+ est activé.

Comment connecter la barre de son à un téléviseur via Bluetooth ?

Appuyez sur la touche Source jusqu'à obtenir 'BT' sur l'affichage. Si 'BT READY' apparaît, maintenez enfoncée la touche Source pendant 5 secondes pour passer en mode 'BT PAIRING'. Sur le téléviseur, activez le Bluetooth et sélectionnez '[AV] Samsung Soundbar MSxxxx' dans la liste.

Que faire si aucun son ne sort de la barre de son ?

Vérifiez que la barre de son est allumée et que le volume n'est pas coupé (appuyez sur VOL pour annuler le silence). Assurez-vous que la source correcte est sélectionnée (D.IN, HDMI, BT, etc.). Vérifiez les connexions câblées ou sans fil. Si le problème persiste, redémarrez la barre de son en la débranchant et rebranchant.

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni pour marquer les trous. Percez des trous adaptés au type de mur (utilisez des chevilles si nécessaire). Fixez les supports muraux à l'arrière de la barre de son avec les vis fournies, puis accrochez la barre de son sur les vis murales. Assurez-vous que le mur peut supporter le poids de 6,5 kg.

Comment utiliser la télécommande du téléviseur pour contrôler la barre de son ?

Appuyez et maintenez enfoncée la touche Surround sur la télécommande de la barre de son pendant 5 secondes jusqu'à ce que 'SAMSUNG-TV REMOTE' apparaisse. Ensuite, la télécommande du téléviseur Samsung peut régler le volume. Pour les téléviseurs d'autres marques, maintenez enfoncée la touche Surround jusqu'à 'ALL-TV REMOTE'.

Comment régler le son surround ?

Appuyez sur la touche Surround de la télécommande pour activer ou désactiver la fonction. En mode ON, le son est diffusé sur toutes les enceintes pour une expérience immersive. Vous pouvez également ajuster le niveau des enceintes arrière via la commande sonore (appuyez sur SOUND CONTROL puis sélectionnez REAR LEVEL).

Comment mettre à jour le logiciel de la barre de son ?

La mise à jour est automatique lorsque la barre de son est connectée à Internet (Wi-Fi). Assurez-vous que la barre de son est sous tension et connectée à votre réseau. Si une mise à jour est disponible, elle s'installe automatiquement. Vous pouvez également vérifier manuellement via l'application Samsung Multiroom.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez que les piles ne sont pas usées (remplacez-les par des piles AA neuves). Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et la barre de son, et que la distance n'excède pas 10 mètres. Si le problème persiste, débranchez la barre de son et rebranchez-la.

Puis-je connecter un subwoofer ou des enceintes surround supplémentaires ?

Oui, vous pouvez acheter un kit d'enceintes surround sans fil Samsung (par exemple SWA-9000S) ou un subwoofer compatible. Connectez la clé électronique fournie avec le kit au port WIRELESS de la barre de son. Suivez les instructions de l'application Samsung Multiroom pour configurer le système surround.

Comment utiliser Amazon Alexa avec la barre de son ?

Installez l'application SmartThings sur votre appareil mobile et ajoutez la barre de son. Dans l'application Alexa, activez la compétence 'Samsung Wireless Audio' et découvrez les périphériques. Vous pouvez alors utiliser des commandes vocales comme 'Alexa, monte le volume dans le salon' (nommez la barre de son dans SmartThings).

MODE D'EMPLOI HWMS6511 SAMSUNG

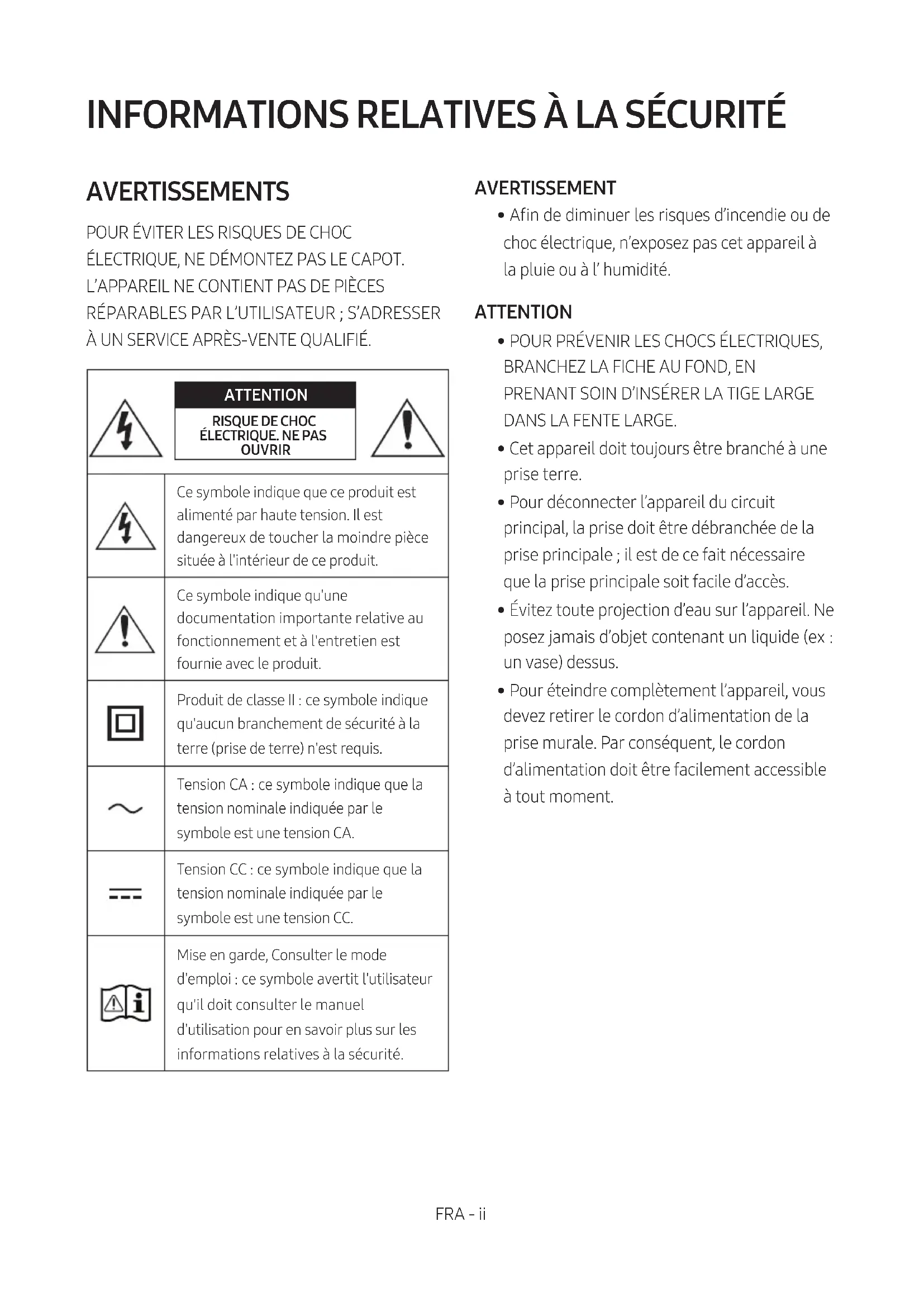

	ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

Vous pouvez accéder au Manuel complet sur le centre d'assistance client Samsung en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez le manuel sous forme de document depuis le site Web. (http://www.samsung.com/support)

La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AAX2) 2

02 Présentation du Produit 3

Panneau avant / Panneau côté droit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation électrique ____ 5

04 Connexion à votre Téléviseur 7

Méthode 1. Connexion avec un câble ____ 7

• Connexion à l'aide d'un câble optique ____ 7
• Connexion d'un téléviseur à l'aide d'un câble HDMI 8

Méthode 2. Connexion sans fil ____ 9

• Connexion à un téléviseur via Bluetooth ____ 9
• Connexion via Wi-Fi 11

05 Connexion à un Appareil Externe 13

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX) 13

Connexion à l'aide d'un câble HDMI 14

06 Connexion à un Appareil Mobile 15

Méthode 1. Connexion via Bluetooth ____ 15
Méthode 2. Connexion via Wi-Fi (Réseau sans fil) ____ 18

07 Connexion d'un produit Amazon 20
08 Contrôle de votre Soundbar avec un périphérique Amazon 23
09 Utilisation de la télécommande 24

Comment utiliser la télécommande ____ 24

Réglage du volume de la Soundbar avec une télécommande de téléviseur 27

Utilisation des touches dissimulées ____ 28

Spécifications de sortie pour les différents modes d'effets sonores ____ 28

10 Installation du Support Mural 29

Précautions d'installation ____ 29

Composants de fixation au mur ____ 29

Montage du porte-câble 31

Installation du pied de support 32

11 Mise à jour du Logiciel 32
12 Dépannage 33
13 Licence 34
14 Avis de Licence Libre 34
15 Remarque Importante à Propos du Service 35
16 Spécifications et Guide 35

Spécifications 35

01 CONTRÔLE DES COMPOSANTS

• Pour les composants de fixation murale de la Soundbar, consultez la page 29.
• Reportez-vous à la page 31 pour les instructions sur l'utilisation du Porte-câble.
• Pour l'achat de composants supplémentaires ou de câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

Panneau avant / Panneau côté droit de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche -/+ (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touche (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée AUX AUX
	Entrée HDMI HDMI
	Mode Wi-Fi WIFI
	Mode BLUETOOTH	BT
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche → (Source) pendant plus de 5 secondes.
4	Touche (Alimentation)Allume et éteint l'appareil.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Panneau inférieur de la Soundbar

POWER OUT (For TV) POWER IN DIGITAL AUDIO IN (OPTICAL) WIRELESS AUX IN HDMI IN HDMI OUT (TV-ARC) Wi-Fi SETUP SPK ADD

1	POWER OUT (For TV)Connectez le cordon d'alimentation d'un téléviseur Samsung connecté à la Soundbar et fixé au mur à l'aide du kit de fixation murale (WMN300SB - non fourni).
2	POWER INConnectez le câble d'alimentation CA de la Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.
4	WIRELESSFixez la clé électronique qui connecte sans fil la Soundbar aux enceintes surround et à un subwoofer.(L'enceinte surround, le subwoofer et la clé électronique sont vendus séparément.)La prise jack WIRELESS n'est pas compatible avec USB.La disponibilité des subwoofers varie selon la zone. Vérifiez la disponibilité sur le site http://www.samsung.com/support.
5	AUX INPermet de connecter la sortie numérique analogique d'un appareil externe.
6	HDMI INPermet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.
7	HDMI OUT (TV-ARC)Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
8	Wi-Fi SETUP / SPK ADDConnectez à un réseau sans fil (Wi-Fi) via l'application Samsung Multiroom.

• Lorsque vous débranchez le câble d'alimentation d'une prise de courant murale, tirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation électrique

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

Cordon d'alimentation Connexion de l'alimentation électrique POWER IN Partie inférieure de l'unité principale Soundbar

- Connectez le câble d'alimentation fourni à la prise jack POWER IN.

POWER OUT (For TV)

Partie inférieure de l'unité principale Soundbar

- La prise POWER OUT est utilisée pour fournir l'alimentation à un téléviseur Samsung fixé au mur à l'aide du kit de fixation murale (WMN300SB - non fourni).

- La prise jack POWER OUT peut être connectée uniquement aux téléviseurs Samsung qui utilisent un cordon d'alimentation 2 broches et consomment 400W ou moins. (Connector la prise jack à un appareil qui consomme plus de 400 W peut endommager la Soundbar ou entraîner un dysfonctionnement.)

Pour une liste des téléviseurs Samsung compatibles avec le kit de fixation murale WMN300SB et la prise jack POWER OUT reportez-vous au manuel d'utilisation du kit de fixation murale WMN300SB. Vous pouvez visualiser le manuel en ligne sur le site http://www.samsung.com/support.

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

- Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.

- Lorsque vous utilisez un câble optique, cette fonction peut être prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennent en charge le Bluetooth.

- Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.)

Connexion à l'aide d'un câble optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez le mode «D.IN».

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «D.IN».

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.

• Par défaut, le Auto Power Link est réglé sur ON.
  (Pour désactiver cette fonction, désactivez l'alimentation automatique à l'aide de la Soundbar.)
• Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.
• Cette fonction est disponible uniquement en mode «D.IN».

Connexion d'un téléviseur à l'aide d'un câble HDMI

À brancher sur le port HDMI IN (ARC) de votre téléviseur. Câble HDMI (non fourni) Partie inférieure de la Soundbar À brancher sur le port HDMI OUT (TV-ARC) de l'unité principale Soundbar. Côté droit de la Soundbar

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu'illustré.
2. «TV ARC» apparaît sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.

- Si le son du téléviseur est inaudible, appuyez sur la touche → (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L'écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

- Si «TV ARC» n'apparaît pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifiez que le câble est connecté au bon port.

- Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Anynet+ doit être allumé.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.

Méthode 2. Connexion sans fil

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

1. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «BT».
2. Changez «BT» sur «BT PAIRING».

- Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche → (Source) sur le panneau côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez «[AV] Samsung Soundbar MSxxxx» dans la liste sur l'écran du téléviseur.

Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxxx» apparaît dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enfoncée la touche → (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxxx» dans la liste de recherche du téléviseur.

Que signifient les états BT READY et BT PAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un appareil mobile connecté précédemment.

- BT PAIRING : Dans ce mode, vous pouvez procéder à la connexion à un nouvel appareil. (En mode «BT», appuyez et maintenez enfoncée la touche → (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

- La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)

- Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche ▶II (Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)

Liste de contrôle pré-connexion

1. Vérifiez que votre Samsung Smart TV est un modèle sorti après 2014. La fonction est compatible uniquement avec les téléviseurs Samsung Smart TV sortis après 2014.
2. Assurez-vous que votre Routeur sans fil (Wi-Fi) est prêt et fonctionne.
3. Assurez-vous que le téléviseur est connecté au routeur sans fil (votre réseau Wi-Fi).

TV

Étape 1 : Connexion de la Soundbar au Wi-Fi

1. Appuyez sur la touche → (Source) à droite de la Soundbar ou sur la télécommande pour sélectionner le mode «WIFI».

- Lorsque vous utilisez un téléviseur Samsung TV sélectionné (Téléviseurs Samsung smart TV 2016 ou 2017 qui prennent en charge le Bluetooth) - Si vous sélectionnez le mode «WIFI» lorsque le téléviseur est allumé, l'écran du téléviseur affiche une fenêtre contextuelle donnant des instructions sur comment connecter automatiquement la Soundbar à un routeur sans fil (Wi-Fi). Reportez-vous aux instructions dans la fenêtre contextuelle du téléviseur.

WIFI

1. Connectez votre appareil mobile (smartphone, tablette etc.) au réseau Wi-Fi auquel le téléviseur est connecté.
2. Installez et lancez l'application Samsung Multiroom sur votre appareil mobile (smartphone, tablette etc.).

1. Suivez les instructions dans l'écran des applications sur l'appareil mobile pour connecter la Soundbar à votre réseau Wi-Fi.

Étape 2 : Configuration des réglages sur le téléviseur

- Si le téléviseur est déconnecté du réseau sans fil après avoir modifié la source d'entrée de la Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau.

Pour les téléviseurs sortis en 2017

1. Menu Accueil → Paramètres (💡) → Son → Sortie son → Sélectionnez [AV] Soundbar MSxxxx (Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2016

1. Menu Accueil → Paramètres (💡) → Son → Sortie son → Sélectionnez [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2015

1. Menu Accueil → Son → Liste des haut-parleurs → Sélectionnez [AV] Samsung Soundbar MSxxxx (Wi-Fi)
2. Le son de votre téléviseur est diffusé par la Soundbar.

Pour les téléviseurs sortis en 2014

1. Menu Accueil → Son → Paramètres haut-parleur → Sélectionnez Multiroom Link - Paramètres → Soundbar+Surround.
2. Depuis la position de la Soundbar, sélectionnez «[AV] Samsung Soundbar MSxxxx» puis «OK».
3. Menu Accueil → Son → Paramètres haut-parleur → Sélectionnez Sortie son TV → Multiroom Link

Paramètres haut-parleur Sortie son TV Multiroom Link Haut-parleur TV • Type installation TV Support TV SoundConnect • Liste des périph. audio Samsung • Ajouter nv. périph. Activé Multiroom Link • Paramètres Soundbar+Surround Casque Bluetooth • Liste Casque Bluetooth OK

Multiroom Link Soundbar+Surround Soundbar [AV] Samsung Soundbar M ✓ [AV] Samsung Soundbar MSxxxx Ne pas utiliser OK Niveau du volume Test haut-parleurs Modif. N

1. Le son de votre téléviseur est diffusé par la Soundbar.

REMARQUES

• Le téléviseur et la Soundbar doivent être connectés au même réseau sans fil (Wi-Fi).
• Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.
• Si la connexion Wi-Fi 5 GHz n'est pas bonne, utilisez la bande passante de 2,4 GHz.

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l'appareil externe via la Soundbar.

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX)

Lecteur BD/DVD / Boîtier décodeur / Console de jeu Côte droit de la Soundbar OPTICAL OUT Câble optique OU R - AUDIO - L DIGITAL AUDIO IN (OPTICAL) WIRELESS AUX IN Câble (AUX) audio (non fourni) Partie inférieure de la Soundbar

Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
② Sélectionnez le mode «D.IN» en appuyant sur la touche → (Source) sur le panneau côté droit ou sur la télécommande.

OU

Câble (AUX) audio

1 Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.
② Sélectionnez le mode «AUX» en appuyant sur la touche → (Source) sur le panneau côté droit ou sur la télécommande.

Connexion à l'aide d'un câble HDMI

1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.
2. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
3. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 CONNEXION À UN APPAREIL MOBILE

Méthode 1. Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Appareil Bluetooth

Connexion initiale

1. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «BT».
2. Changez «BT» sur «BT PAIRING».

- Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche → (Source) sur le panneau côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar MSxxxx» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar MSxxxx» apparaît dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar MSxxxx» dans la liste de recherche d'appareil Bluetooth.

Que signifient les états BT READY et BT PAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un appareil mobile connecté précédemment.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil. (En mode «BT», appuyez et maintenez enfoncée la touche → (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

- Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

- Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

- Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

- Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar MSxxxx» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois.)

- Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

- La Soundbar ne peut pas être appariée à un autre appareil Bluetooth lorsque la fonction Bluetooth est utilisée.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
- Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 5 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

- Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).
• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Méthode 2. Connexion via Wi-Fi (Réseau sans fil)

• Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode lecture groupée ou son stéréo.
• Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), l'application Samsung Multiroom est nécessaire.

Appareil mobile

Connexion initiale

1. Appuyez sur la touche → (Source) à droite de la Soundbar ou sur la télécommande pour sélectionner le mode «WIFI».

WIFI

1. Installez et lancez l'application Samsung Multiroom sur votre appareil mobile (par ex., smartphone ou tablette).

1. Suivez les instructions dans l'écran des applications sur l'appareil mobile pour connecter la Soundbar à votre Wi-Fi.

Installation d'une Soundbar supplémentaire alors que les enceintes sans fil Samsung sont déjà utilisées

1. Sur l'écran Accueil de l'application Samsung Multiroom, sélectionnez Paramètres (💡) en haut, et puis sélectionnez «Add Speaker».

1. Pour connecter la Soundbar aux 2 enceintes sans fil Samsung et configurer un système audio surround, suivez les étapes indiquées ci-dessous. (Vous ne pouvez pas configurer un système audio surround en utilisant un appareil audio et une Soundbar.)

① Touchez≡ pour vous rendre sur la liste de toutes les enceintes.
② Touchez à droite du nom de modèle de la Soundbar.
③ Touchez Surround Setup. Sélectionnez Done après avoir déplacé les enceintes à l'endroit souhaité.

④ La connexion surround est terminée.

REMARQUE

- Pour connecter un SWA-9000S supplémentaire (non fourni), déconnectez les enceintes sans fil Samsung de la Soundbar pour désactiver le système audio surround. (Si vous connectez les enceintes surround sans déconnecter le SWA-9000S, le son est diffusé par l'enceinte sans fil Samsung et l'enceinte surround.)

07 CONNEXION D'UN PRODUIT AMAZON

Connector et utiliser un produit Amazon (Amazon Echo)

Utilisez un produit Amazon Echo pour contrôler vos haut-parleurs et profiter des services de musique fournis par Amazon Echo.

1. Installez l'application SmartThings sur votre appareil mobile.

1. Lancez l'application et suivez les instructions à l'écran pour enregistrer (ajouter) votre Soundbar dans l'application.

- La fenêtre contextuelle automatique peut ne pas être disponible sur certains appareils mobiles. Dans ce cas, sélectionnez et complétez «Add device» dans le menu de l'application. Votre Soundbar est maintenant ajoutée à l'application.

1. Dans l'application SmartThings, changez le nom de votre Soundbar par un nom pouvant être reconnu par votre périphérique Amazon.

(exemple : Samsung, Soundbar, salon, pièce familiale, chambre à coucher, bureau, etc.)

ATTENTION

- Les périphériques Amazon peuvent ne pas reconnaître les noms contenant des éléments tels que des caractères spéciaux.

1. Dans l'application Alexa, recherchez «Samsung Wireless Audio» dans Skills Skills et sélectionnez «ENABLE».

- Ignorez cette étape si vous avez déjà configuré les Skills.

1. Dans Smart Home, appuyez sur l'application Alexa, effectuez «Discover Device».

Sélectionner Smart Home

Sélectionner Devices

Découvrir le périphérique

08 CONTRÔLE DE VOTRE SOUNDBAR AVEC UN PÉRIPHÉRIQUE AMAZON

1. Utilisez les commandes vocales pour écouter la musique disponible sur votre périphérique Amazon.

- Le service Amazon Echo que vous pouvez utiliser avec vos haut-parleurs est limité aux musiques. D'autres services fournis par Amazon Echo, tels que les actualités et la météo, peuvent être consultés sur votre produit Amazon Echo.

- Cette fonction peut ne pas être disponible dans certains pays.

- Ce service est fourni par Amazon et peut être interrompu à tout moment, Samsung n'assume pas la responsabilité de la disponibilité du service.

Utilisez les commandes vocales pour contrôler les haut-parleurs.

Déclencheur + Commande + Nom du haut-parleur

Utilisez le Nom du haut-parleur que vous avez utilisé lors de son ajout dans l'application Alexa.

Action Commande vocale
Pour rechercher un périphérique audio ajouté au compteSmartThingsconnecté au compte Amazon Alexa	«Alexa Découvrir les périphériques»

* Utilisez les commandes vocales pour les haut-parleurs nommés «Salon»

Action Commande vocale
Pour régler le volume sur 5 «Alexa Régler le volume sur 5 dans le salon»
Pour augmenter le volume «Alexa Augmenter le volume dans le salon»
Pour couper le son «Alexa Couper le son dans le salon»
Pour écouter la station de radio nommée KISS FM	«Alexa Lire Kiss FM dans le salon»
Pour lire le morceau suivant «Alexa Morceau suivant dans le salon»
Pour arrêter l’audio «Alexa Arrêter dans le salon»
Pour activer l’audio «Alexa Activer dans le salon»
Pour désactiver l’audio	«Alexa Désactiver dans le salon»

09 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1 2 5 6 7 3 Surround SMART MODE 8 4 9 VOLBASS 10 SOUNDBAR SAMSUNG

1	Alimentation	Allume et éteint la Soundbar.
2	Commandesonore	Vous pouvez sélectionner parmi TREBLE, SYNC, REAR LEVEL, ou REAR SPEAKER ON/OFF.Pour ajuster le volume TREBLE, sélectionnez la commande audio TREBLE, puis utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.Appuyez sur le bouton (Commandesonore) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaque réglage peut être défini entre -6 ~ +6 (Haut/Bas).Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez SYNC dans la commande audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l'aide des touches Haut/Bas.Si les enceintes non fournies sont connectées, sélectionnez REAR LEVEL et utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.La fonction REAR SPEAKER peut être ON/OFF en utilisant les touches Haut/Bas.La synchronisation audio n'est prise en charge que par certaines fonctions.

3	Surround	La fonction de son surround renforce l'étendue du son et lui donne une plus grande sensation d'espace.Les modes ON et OFF alternent à chaque pression de cette touche.ON : Diffuse du son à travers toutes les enceintes.OFF : Vous pouvez entendre le son d'un canal source original depuis plusieurs enceintes.
4	SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD, MUSIC, CLEAR VOICE, SPORTS, ou MOVIESélectionnez le mode « STANDARD » si vous voulez profiter du son d'origine.DRC (Dynamic Range Control)Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital.Si vous appuyez et maintenez enfoncée la touche SOUND MODE pendant le mode de veille, le DRC (Dynamic Range Control) s'active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)
5	Source	Appuyez pour sélectionner une source connectée à la Soundbar.Mode BT PAIRINGPour activer le mode «BT PAIRING» en mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes. Reportez-vous à la page 15 pour les détails.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.Mode D.IN / WIFI / BT : S'il n'y a pas de signal audio pendant 5 minutes.Mode HDMI : S'il n'y a pas de signal audio pendant 15 minutes.Mode AUX:- Si le câble audio (AUX) est déconnecté pendant 5 minutes.- Si aucune TOUCHE n'est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.)Pour désactiver la fonction Mise hors tension automatique, en mode « AUX », appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes.« ON-AUTO POWER DOWN » / « OFF-AUTO POWER DOWN » s'affiche à l'écran.
6	Lecture / Pause (BT/Wi-Fi)	Appuyez sur la touche ▶II pour mettre le fichier musical temporairement en pause.Si vous appuyez à nouveau sur la touche, le fichier musical est lu.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition, appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.Anynet+ / Auto Power LinkVous pouvez activer ou désactiver Anynet+ et le Auto Power Link.Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche.Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée pendant 5 secondes pour ON ou OFF Anynet+.Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauchependant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF.Par défaut, Anynet+ / Auto Power Link sont réglés sur ON.
8	SMART MODE	Optimise automatiquement les effets sonores et les adapte à la scène en cours de lecture.À chaque pression de la touche, le mode commute sur activé ou désactivé.
9	BASS
		Appuyez sur les touches haut ou bas pour ajuster le volume BASS dans la plage de -6 à +6. Pour régler le niveau de volume BASS sur 0, appuyez sur la touche.Lorsqu'un subwoofer (non fourni) est connecté, la touche BASS passe à la touche du subwoofer. Appuyez sur les touches haut ou bas pour régler le volume du subwoofer soit sur -12 soit de -6 à +6. Pour régler le niveau de volume du subwoofer sur 0, appuyez sur la touche.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume.• Coupure de sonAppuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Utilisez le menu du téléviseur pour régler l'enceinte TV d'un téléviseur Samsung sur les enceintes externes. (Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur.)

- Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enfoncée la touche Surround pendant 5 secondes. «OFF-TV REMOTE» apparaît sur l'affichage de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enfoncée la touche Surround pendant plus de 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse sur l'affichage de la Soundbar.

- Chaque fois que la touche Surround est enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant: «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

- Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d'un fabricant tiers, allumez la Soundbar, appuyez et maintenez enfoncée la touche Surround pendant 5 secondes ( «OFF-TV REMOTE» apparaît sur l'écran de la Soundbar), relâchez la touche Surround, puis appuyez et maintenez à nouveau enfoncée la touche Surround pendant plus de 5 secondes. (Le message «ALL-TV REMOTE» s'affiche sur l'écran de la Soundbar.)

• La disponibilité de cette fonction dépend de la télécommande.
• Fabricants prenant en charge cette fonction:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées

Touche dissimulée		Page de référence
Touche de télécommande Fonction
Surround	Télécommande de votre téléviseur Activer/Désactiver	Page 27
(Source)	Appariement BT Page 15
▶II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	Page 25
Gauche	Auto Power Link ON/OFF	Page 7
Droite	Anynet+ ON/OFF	Page 26
[CKTS] (Commande sonore)	EQ bande 7 Page 24
SOUND MODE	DRC ON/OFF (Veille)	Page 25

Spécifications de sortie pour les différents modes d'effets sonores

Effet Entrée			Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
Surround	ON	2.0 canaux	2.0 canaux 4.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux
SOUND MODE	STANDARD	2.0 canaux	2.0 canaux 4.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux
	MUSIC	2.0 canaux	2.0 canaux 2.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux
	CLEAR VOICE	2.0 canaux	3.0 canaux 5.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux
	SPORTS	2.0 canaux	3.0 canaux 5.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux
	MOVIE	2.0 canaux	3.0 canaux 5.0 canaux
		5.1 canaux 3.0	canaux 5.0 canaux

• Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

10 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
• Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

20mm 20mm

Guide de fixation murale

Vis de fixation (2 pièces)

Support de fixation murale (2 pièces)

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Utilisez un objet pointu, tel qu'un stylo ou un crayon, pour marquer les positions des trous, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Arrière de la Soundbar - + → Extrémité droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

- Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation.

Montage du porte-câble

Comme illustré sur l'image, utilisez la Vis fournie pour fixer le Porte-câble à la Soundbar, puis utilisez le Porte-câble pour organiser les câbles.

Porte-câble

Installation du pied de support

Si vous ne fixez pas la Soundbar au mur, utilisez les 2 vis fournies pour fixer les 2 Pied de support sur la partie inférieure de la Soundbar comme indiqué ci-dessous.

- Notez que les socles de certains téléviseurs Samsung sont conçus pour immobiliser la Soundbar à un endroit. Pour terminer l'installation de la Soundbar, placez les Pied de support de la Soundbar sur les pieds du socle.

Lorsque la Soundbar est connectée à Internet, les mises à jour de logiciel sont automatiques si la Soundbar est éteinte.

- Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet. La connexion Wi-Fi à la Soundbar prendra fin si le cordon d'alimentation est débranché ou si l'alimentation électrique est coupée. Si l'alimentation électrique est coupée sur la Soundbar, rebranchez-la.

12 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?

→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?

→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→Consultez les sections sur la connexion Bluetooth aux pages 9 et 15.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?

→ Appuyez sur la touche VOL pour annuler cette fonction.

Le volume est-il réglé à son minimum ?

→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?

→Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?

→Rapprochez la télécommande de l'unité principale Soundbar.

Connexion au téléviseur impossible.

En cas de connexion via un réseau câblé

→Vérifiez que le câble est connecté correctement. (Vérifiez le nom de port pour vous assurer que le câble est connecté au port correct.) (Reportez-vous à la page correspondante concernant la méthode pour chaque connexion.)

→ Appuyez sur la touche → (Source) sur le côté droit de la Soundbar ou sur la télécommande pour vérifier que le mode est correct.

En cas de connexion via un réseau sans fil →Connecté via Bluetooth

1. Passez la Soundbar en mode

«BT PAIRING» puis utilisez le téléviseur pour effectuer une nouvelle recherche. (Reportez-vous à la page 9 pour les détails.)

→Connecté via Wi-Fi

1. Vérifiez si le téléviseur est un modèle compatible.

- Seuls les Téléviseurs Samsung Smart sortis après 2014 sont pris en charge.

1. Vérifiez que le téléviseur est connecté au Wi-Fi.

- Si le téléviseur n'est pas connecté au Wi-Fi, utilisez le menu du réseau sur le téléviseur pour établir la connexion. (Reportez-vous au manuel d'utilisation du téléviseur.)

1. Vérifiez que la Soundbar est connectée au Wi-Fi.

- Une fois la connexion établie, la Soundbar se trouve dans la liste des enceintes lorsque l'application

Samsung Multiroom est exécutée sur l'appareil mobile (par ex., smartphone ou tablette). (Reportez-vous à la page 18 pour les détails.)

1. Vérifiez la présence du canal DFS.

- Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pouvez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails.

13 LICENCE

• Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses.
• Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect

14 AVIS DE LICENCE LIBRE

Pour obtenir plus d'informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com

15 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).

(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

- Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

16 SPÉCIFICATIONS ET GUIDE

Spécifications

GÉNÉRAL	Poids	6,5 kg
	Dimensions (L x H x P)	1160,0 x 80,0 x 168,0 mm
	Plage de températures en fonctionnement	de +5 à +35 °C
	Plage d'humidité en fonctionnement	de 10 ~ 75 %
HDMI Vidéo		1080p, 1080i, 720p, 576p, 480p2160p@24/25/30Hz 4:4:42160p@60/50Hz 4:2:0
Enceinte		Enceinte de graves x 6, enceinte d'aigus x 3, 4 ohms
Formats de lecture pris en charge		LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS
Puissance de sortie de l'appareil sans fil	Puissance de transmission Wi-Fi max.	100 mW à 2,4 GHz – 2,4835 GHz, 5,15 GHz– 5,35 GHz & 5,47 GHz – 5,725 GHz
	Puissance de transmission BT max. 100 mW	à 2,4 GHz – 2,4835 GHz

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.
• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)

Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet.

Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”)		4,0W
Wi-Fi/Ethernet	Méthode de désactivation du port	Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet.
Bluetooth	Méthode de désactivation du port	Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth.

- Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet

équipement peut fonctionner dans tous les pays de l'Union européenne.

La fonction 5GHz WLAN(Wi-Fi ou SRD) de cet équipement ne peut fonctionner qu'à l'intérieur.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH, WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
